JSM3442 N 沟道增强型功率 MOSFET

在笔记本电源、便携数码、多串锂电池供电设备的硬件开发赛道里，SOT23-3L 封装 100V N 沟道 MOSFET 是电源管理、负载开关、DC-DC 转换电路的基础核心器件。长期以来，AO3442 凭借稳定的电气性能、标准贴片封装，成为行业中小功率高压开关的通用标杆型号。但近年来海外物料交期波动、采购成本持续上浮、供应链不稳定等问题，持续困扰硬件研发、采购与量产团队。

为解决行业选型痛点，深耕功率半导体领域的深圳市杰盛微半导体（JSMSEMI） ，依托自研高密度先进沟槽 Trench 工艺，全新推出JSM3442 N 沟道增强型功率 MOSFET。该型号引脚定义、封装尺寸、全套电气参数与 AO3442 完全对标，PCB 无需改版、产线无需调整，可实现一站式无改动国产替代，兼顾更低导通损耗、稳定批量一致性、充足现货产能，为消费电子、便携设备厂商提供高性价比、供货可控的全新选型方案。

一、JSM3442 产品基础定位：小体积承载 100V 高压大电流

JSM3442 为 100V 耐压逻辑增强型 N 沟道 MOSFET，采用成熟高密度沟槽工艺针对性优化导通电阻，封装采用通用 SOT23-3L 小型贴片，完美适配当下电子产品小型化、轻量化设计趋势，同时全系列符合 RoHS 环保标准，满足国内外消费电子出口合规要求。

核心产品亮点

100V 高压耐受，充足电压裕量额定漏源耐压 V_DSS=100V，适配多串锂电、高压升降压电路，可轻松应对电感关断产生的电压尖峰，大幅降低器件击穿失效风险。栅源耐压 ±20V，兼容 3.3V/4.5V/10V 多档位逻辑驱动，MCU、电源芯片均可直接驱动，无需额外升压电路。
超低导通内阻，降低整机发热与功耗

V_GS=4.5V，连续电流 3.0A，典型 R_DS (ON)=220mΩ；
V_GS=2.5V，连续电流 2.5A，典型 R_DS (ON)=280mΩ；极低导通电阻能有效减少导通阶段功率损耗，缩小 PCB 散热面积，延长电池类设备续航时长。

大电流承载能力，适配脉冲浪涌工况直流连续漏极电流 3A，脉冲峰值电流可达 10A，内置源漏续流体二极管，二极管持续导通电流 1A，可替代外置肖特基二极管完成续流，精简外围元器件数量。
小型标准化 SOT23-3L 封装行业通用三引脚贴片结构，引脚排布、封装外形、机械尺寸与 AO3442 完全一致，工程师原有 PCB 设计可直接兼容，不用重新绘制封装库、不用改版打样，大幅缩短产品替换周期。
宽温稳定工作，全场景可靠适配工作结温区间 - 55℃~150℃，从低温户外设备到密闭高温笔记本机身均可稳定运行；单颗器件 25℃环境下功耗可达 1.25W，散热冗余充足。

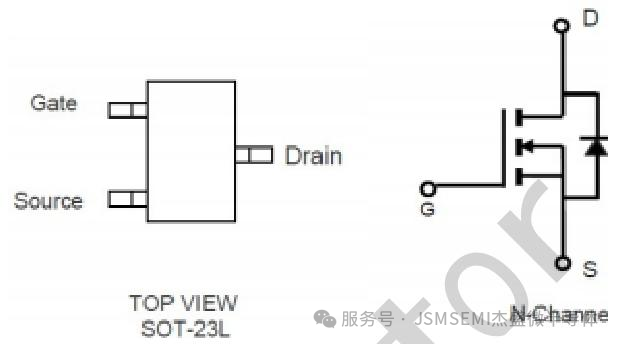

引脚定义（与对标型号完全一致）

SOT23-3L 顶视视角：

左上引脚：G 栅极 Gate
左下引脚：S 源极 Source
右侧引脚：D 漏极 Drain 器件内部集成源漏体二极管，电路应用时可直接利用二极管实现反向续流、防反接保护功能。

二、完整电气参数对标，性能无差距，替换零风险

杰盛微 JSM3442 全套静态、动态、热学参数完全对标 AO3442，以下为核心参数整理，硬件工程师可直接对照选型：

（一）绝对最大额定值（25℃环境）

|---------------------|-----------|----|
| 参数 | 规格 | 单位 |
| 漏源耐压 V_DSS | 100 | V |
| 栅源极限电压 V_GSS | ±20 | V |
| 连续漏极电流 I_D（Tj=150℃） | 3.0 | A |
| 脉冲峰值漏极电流 I_DM | 10 | A |
| 体二极管连续电流 I_S | 1 | A |
| 25℃单颗功耗 P_D | 1.25 | W |
| 最高工作结温 T_J | 150 | ℃ |
| 存储温度区间 | -55~+150 | ℃ |

（二）静态电气特性

击穿电压 V_(BR) DSS 最小 100V，杜绝高压工况击穿；
栅极开启阈值 V_GS (th) 区间 1.0V~2.5V，低压逻辑信号即可导通；
零栅压漏电流 I_DSS 最大值仅 1μA（常温），设备待机静态功耗极低；
跨导 g_fs 典型 10S，开关响应灵敏，控制线性度优异；
体二极管正向压降典型 0.8V，反向续流损耗低。

（三）动态开关特性，适配中高频电源电路

产品优化栅极总电荷 Qg 典型 2.1nC，输入电容 C_iss 仅 295pF，开关速度快，开通延迟 3.6ns、关断下降时间 3ns，开关损耗更低，高频 DC-DC 电路 EMI 表现更优，无需额外增加复杂滤波电路。

（四）热性能保障

结到环境热阻 R_θJA 典型 62.5℃/W，批量器件热阻一致性严格管控，同等电流工况下温升均匀，避免局部过热导致器件老化、寿命缩短。

三、多维度特性曲线支撑，设计仿真有据可依

杰盛微 JSM3442 规格书配套全套标准化特性曲线图，覆盖工程师设计所需全部仿真依据，所有曲线测试条件与对标型号统一，仿真结果可直接复用原有设计：

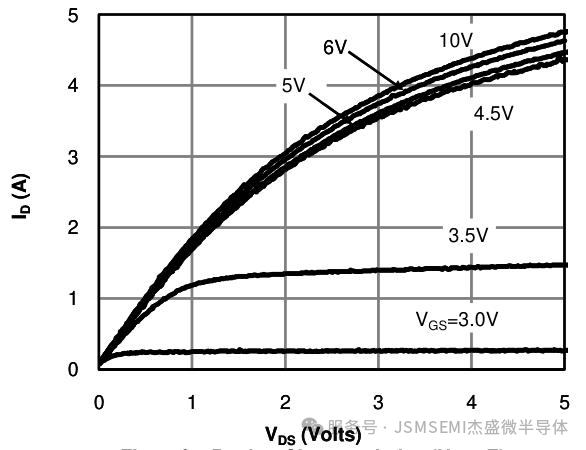

**输出特性曲线（I_D-V_DS）**覆盖 3.0V~10V 全档位栅极驱动电压，清晰展示不同驱动电压下饱和电流上限，方便负载电流匹配；
**转移特性曲线（I_D-V_GS）**对比 25℃、125℃高低温导通电流差异，为高温密闭设备预留电流设计裕量；

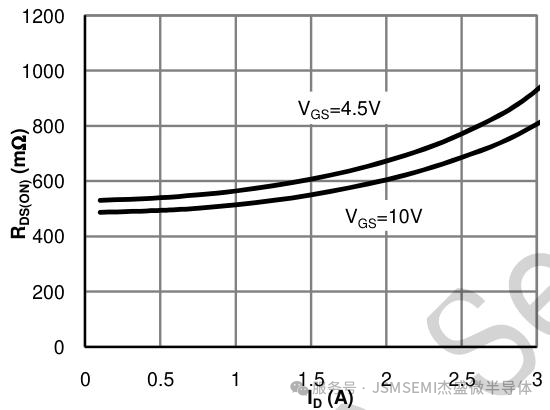

导通电阻系列曲线包含 R_DS (ON) 随漏极电流、结温、栅源电压变化三大维度曲线，直观判断满载、高温工况下导通损耗；
体二极管正向特性、栅电荷、寄生电容曲线用于开关损耗、续流回路损耗仿真计算；
安全工作区 SOA、瞬态热阻抗曲线线性电源、恒流驱动、脉冲大电流场景必备参考，规避超功率烧毁风险。

四、主流应用场景，精准覆盖中小功率高压电源

依托 100V 耐压、3A 持续电流、小型封装三大核心优势，JSM3442 可全面覆盖以下行业终端产品：

笔记本电脑电源管理模块主板负载开关、升降压辅助电源、电池充放电控制回路，100V 耐压可抵御适配器插拔瞬时高压尖峰；
各类便携式数码设备手持检测仪、便携储能、航拍设备、小型运动相机高压供电回路；
锂电池供电系统多串锂电保护板、电池均衡开关、高压负载通断控制；
小型 DC-DC 开关电源、LED 高压驱动、工业传感器供电模块小体积 PCB 布局需求下，兼顾耐压与载流能力，降低整机物料成本。
