问题2---如何利用DCS数采的时间序列数据及工业互联网平台，再大模型的基础上进行软件基础功能的改进？

如何利用DCS数采的时间序列 数据及工业互联网平台，利用大模型预测进行软件告警功能的改进，实现告警分类统计到归因分析，归因分析到关联异常数据的因果推断，再到同类事件不同类型的方向根本原因分析及同类型事件预防性维护建议、并根据事件的故障原因做根因分析及改进措施，进而实现检索增强 ，形成企业内部的FMEA、8D报告等知识库，自动推荐根因和纠正措施。举例以下2项内容，请给出更高级的功能优化设计内容

因果推断：大模型可以分析时间序列中的因果关系，自动识别"根本原因"而非"相关关系"。

知识图谱增强：大模型结合企业内部的FMEA、8D报告等知识库，自动推荐根因和纠正措施

如何再不用大模型的基础上进行软件告警事件分析的改进？

在大模型加持下，传统的告警处理体系将从"被动响应"进化为"主动认知"。下面针对你指定的两个核心环节------因果推断 和知识图谱增强，给出超越常规的高级功能优化设计方案。

1、大模型驱动的因果推断：从"相关"到"因果"的质变

1.1 传统方法的局限性

传统方法	输出	局限
皮尔逊相关系数	温度与压力相关（r=0.85）	无法判断谁因谁果
格兰杰因果检验	压力变化Granger引起温度变化	仅适用于线性关系，对非线性、时滞复杂场景效果差
PC算法	因果图	需要大量数据，对噪声敏感，无法利用领域知识

1.2 大模型增强的因果推断架构

graph TD
    A[DCS时间序列数据] --> B[大模型时序编码器]
    C[设备拓扑知识] --> D[大模型知识注入]
    B --> E[因果结构学习]
    D --> E
    E --> F[因果图]
    F --> G[反事实推理]
    G --> H[根因定位]
    H --> I[干预建议]

1.3 高级功能设计

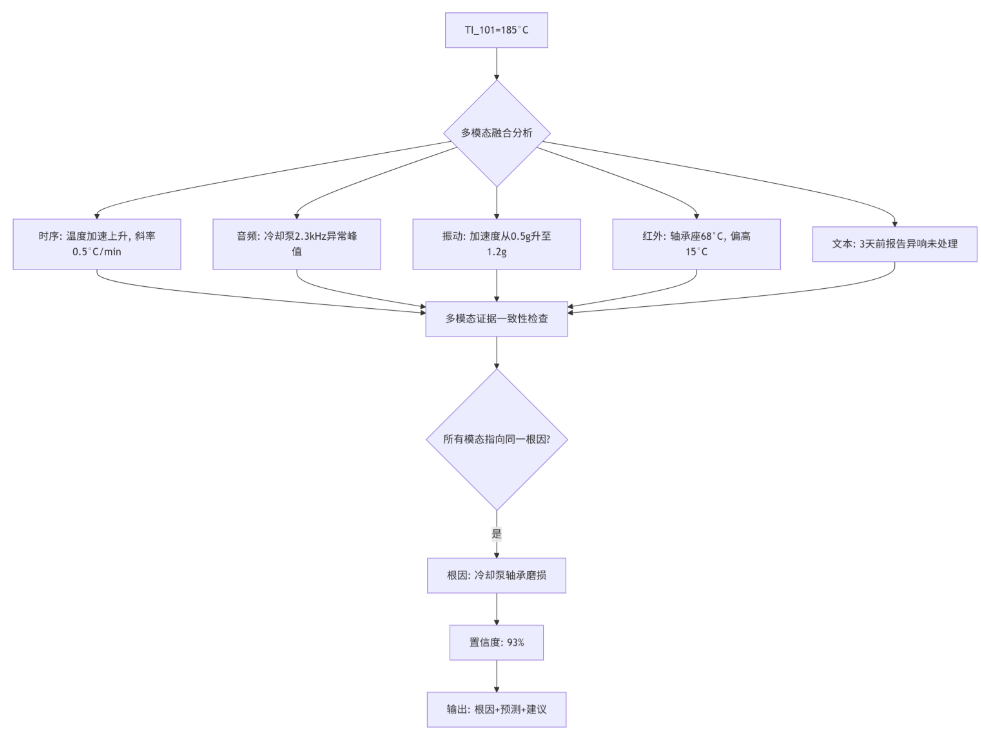

功能一：多模态因果发现

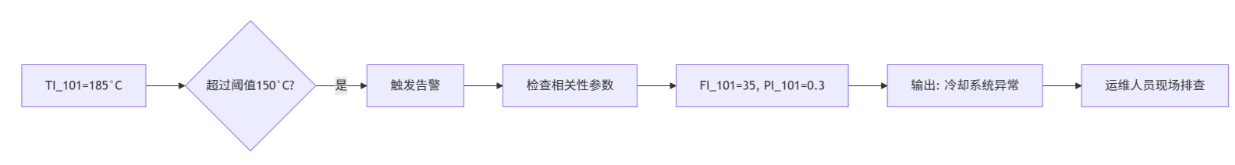

传统做法：仅基于数值时间序列做因果分析。

大模型增强 ：同时处理数值序列、文本日志、设备图纸、操作规程等多模态信息。

实现方式：

def multimodal_causal_inference(
    timeseries_data: dict,  # 各测点的时序数据
    operator_logs: str,     # 操作员日志文本
    equipment_docs: str,    # 设备说明书
    process_sop: str        # 标准操作规程
) -> CausalGraph:
    """
    多模态因果发现
    """
    prompt = f"""
    你是一位资深的过程控制专家。请分析以下数据，找出导致异常的根本因果关系。

    时间序列数据（最近30分钟，每10秒一个采样点）：
    {format_timeseries(timeseries_data)}

    操作员日志：
    {operator_logs}

    设备拓扑关系：
    {extract_topology(equipment_docs)}

    请完成以下任务：
    1. 识别所有变量之间的因果关系，区分直接因果和间接因果
    2. 考虑时间滞后效应（滞后1-5个采样点）
    3. 标注因果关系的置信度（高/中/低）
    4. 输出结构化的因果图（JSON格式）

    特别注意：请区分"相关关系"和"因果关系"。例如，如果A和B同时上升，但A上升是B上升的结果而非原因，请正确标注方向。
    """

    response = llm.chat(prompt)
    causal_graph = parse_causal_graph(response)
    return causal_graph

创新点：

• 融合数值数据与文本知识，突破纯数据驱动的局限

• 利用大模型的常识推理能力，识别隐含的因果链

• 支持"如果当时采取了不同操作，结果会怎样"的反事实推理

功能二：时序因果链追溯

传统做法：仅定位当前告警的直接原因。

大模型增强 ：构建完整的时序因果链，从"表象"追溯到"源头"。

示例：

告警：反应釜温度超限（185°C）
├─ 直接原因：冷却水流量不足（35 m³/h，正常50 m³/h）
│   ├─ 原因1：冷却水泵出口压力下降（0.3 MPa，正常0.5 MPa）
│   │   ├─ 原因1.1：泵进口过滤器压差升高（0.15 MPa，正常0.05 MPa）
│   │   │   └─ 根因：过滤器堵塞（上次清洗时间为30天前，超过建议周期21天）
│   │   └─ 原因1.2：电机电流下降（18A，正常22A）
│   │       └─ 根因：电机轴承磨损（累计运行时间8500小时，接近寿命9000小时）
│   └─ 原因2：冷却水阀门开度不足（60%，正常100%）
│       └─ 根因：阀门定位器故障（反馈信号与实际开度偏差12%）
└─ 间接原因：环境温度升高（38°C，较同期高5°C）
    └─ 根因：冷却塔散热效率下降（进出水温差仅3°C，正常5°C）

实现方式：

def temporal_causal_chain(alarm_event, timeseries_db, knowledge_graph):
    """
    构建时序因果链
    """
    # Step 1: 提取告警时间窗口内的所有相关参数
    window_data = extract_window(alarm_event.time, window_minutes=60)

    # Step 2: 大模型分析因果链
    chain_prompt = f"""
    给定以下时间序列数据，请构建完整的因果链，从告警参数追溯到根本原因。

    数据概览：
    - 告警参数：{alarm_event.parameter}，告警值：{alarm_event.value}，阈值：{alarm_event.threshold}
    - 相关参数（共{len(window_data)}个）：{[p.name for p in window_data]}

    请按以下格式输出因果链：
    [
        {{"level": 0, "parameter": "TI_101", "value": 185, "description": "反应釜温度超限", "causal_type": "effect"}},
        {{"level": 1, "parameter": "FI_101", "value": 35, "description": "冷却水流量不足", "causal_type": "direct_cause"}},
        ...
        {{"level": 3, "parameter": "filter_pressure_diff", "value": 0.15, "description": "过滤器堵塞", "causal_type": "root_cause"}}
    ]

    对每个节点，请提供：
    - 置信度（0-1）
    - 建议的验证方法
    - 如果验证为真，建议的纠正措施
    """

    causal_chain = llm.chat(chain_prompt)
    return causal_chain

创新点：

• 构建多层因果链，而非单层归因

• 每个节点附带置信度和验证方法，支持分级排查

• 结合设备知识（如过滤器清洗周期、轴承寿命），识别深层根因

功能三：反事实推理与干预建议

传统做法：仅指出"是什么原因"，不回答"如果提前干预会怎样"。

大模型增强：回答"如果当时采取了不同操作，结果是否会不同"。

def counterfactual_analysis(incident_record, causal_graph):
    """
    反事实推理：如果提前干预，能否避免故障？
    """
    prompt = f"""
    基于以下因果图和实际事件记录，进行反事实推理。

    因果图（JSON格式）：
    {causal_graph}

    实际事件记录：
    - 时间：{incident_record.time}
    - 告警：{incident_record.alarm}
    - 实际处理措施：{incident_record.action_taken}
    - 处理结果：{incident_record.result}

    请回答以下反事实问题：
    1. 如果在{t-30}时刻（告警前30分钟）识别到{early_signal}并采取{early_action}，能否避免本次告警？
    2. 如果采取了不同的处理措施（如{A}而非{B}），结果会有什么不同？
    3. 最早可以在什么时间点、基于什么信号预测到本次故障？

    请给出量化的评估（如"有85%的概率可以避免"）和具体的推理过程。
    """

    analysis = llm.chat(prompt)
    return analysis

创新点：

• 从"事后分析"扩展到"事前推演"

• 量化评估不同干预措施的潜在效果

• 识别最早的预测信号，为预防性维护提供依据

2、大模型增强的知识图谱：从"检索"到"推理"的跃升

2.1 传统知识图谱的局限

传统方法	输出	局限
关键词检索	返回包含关键词的FMEA条目	无法理解语义，忽略同义词和上下文
规则匹配	精确匹配设备+故障模式	对新故障模式无能为力
向量检索	返回相似度高的历史案例	无法进行跨案例推理和归纳

2.2 大模型增强的知识图谱架构

graph TD
    A[FMEA库] --> B[大模型知识抽取]
    C[8D报告] --> B
    D[历史告警] --> B
    E[设备手册] --> B
    B --> F[动态知识图谱]
    F --> G[大模型推理引擎]
    H[实时告警] --> G
    G --> I[根因推荐]
    G --> J[措施推荐]
    G --> K[风险预测]
    I --> L[运维人员]
    J --> L
    K --> L
    L --> M[反馈]
    M --> F

2.3 高级功能设计

功能一：动态知识图谱构建与更新

传统做法：人工整理FMEA和8D报告，静态存储。

大模型增强：自动从非结构化文档中抽取知识，构建动态更新的知识图谱。

def build_dynamic_knowledge_graph(
    fmea_documents: list[str],
    eight_d_reports: list[str],
    incident_records: list[dict],
    equipment_manuals: list[str]
) -> KnowledgeGraph:
    """
    大模型驱动的动态知识图谱构建
    """
    # Step 1: 知识抽取
    extraction_prompt = """
    从以下文档中抽取结构化知识，构建知识图谱。

    文档内容：
    {document_text}

    请抽取以下类型的实体和关系：

    实体类型：
    - Device（设备）：如反应釜、冷却泵、阀门
    - Parameter（参数）：如温度、压力、流量
    - FailureMode（故障模式）：如温度超限、泄漏、堵塞
    - Cause（原因）：如冷却水不足、轴承磨损、过滤器堵塞
    - Effect（影响）：如产品质量不合格、设备停机、安全事故
    - Action（措施）：如清洗管路、更换轴承、调整参数
    - Signal（信号）：如振动增大、温差扩大、效率下降

    关系类型：
    - has_parameter（设备→参数）
    - causes（原因→故障模式）
    - leads_to（故障模式→影响）
    - mitigated_by（故障模式→措施）
    - detected_by（故障模式→信号）
    - similar_to（故障模式↔故障模式）

    输出格式：JSON-LD格式的知识图谱
    """

    kg = KnowledgeGraph()
    for doc in fmea_documents + eight_d_reports + equipment_manuals:
        response = llm.chat(extraction_prompt.format(document_text=doc))
        extracted_kg = parse_json_ld(response)
        kg.merge(extracted_kg)

    # Step 2: 知识融合与消歧
    fusion_prompt = """
    以下是从多个文档中抽取的知识片段，请进行融合和消歧：

    知识片段1：{fragment1}
    知识片段2：{fragment2}

    请判断：
    1. 它们是否描述同一实体或关系？
    2. 如果存在冲突，哪个更可靠？
    3. 是否需要合并或建立关联？
    """

    kg.fuse(llm, fusion_prompt)

    # Step 3: 动态更新机制
    def on_new_incident(incident):
        # 新事件发生后，自动更新知识图谱
        update_prompt = f"""
        基于新发生的事件，更新知识图谱。

        事件详情：
        {incident}

        请：
        1. 抽取新的事件知识
        2. 与现有知识图谱关联
        3. 更新相关实体的属性（如复发次数、最新发生时间）
        4. 如果发现新模式，创建新的实体或关系
        """

        update = llm.chat(update_prompt)
        kg.update(update)

    return kg

创新点：

• 自动从非结构化文档中抽取知识，大幅降低人工维护成本

• 知识融合与消歧，解决多源知识冲突

• 动态更新，知识图谱随新事件持续进化

功能二：上下文感知的根因推荐

传统做法：基于关键词匹配，返回固定的根因列表。

大模型增强：结合当前告警的上下文（设备状态、历史趋势、环境条件），动态推荐最可能的根因。

def context_aware_root_cause_recommendation(
    alarm_event,
    kg: KnowledgeGraph,
    recent_context: dict
) -> list[RootCauseRecommendation]:
    """
    上下文感知的根因推荐
    """
    # Step 1: 构建上下文向量
    context = {
        "device": alarm_event.device_id,
        "device_type": alarm_event.device_type,
        "parameter": alarm_event.parameter,
        "alarm_value": alarm_event.value,
        "threshold": alarm_event.threshold,
        "severity": alarm_event.severity,
        "time_of_day": alarm_event.time.hour,
        "day_of_week": alarm_event.time.weekday(),
        "season": get_season(alarm_event.time),
        "recent_maintenance": recent_context.get('maintenance_history', []),
        "recent_alarms": recent_context.get('recent_alarms', []),
        "environment_conditions": recent_context.get('environment', {}),
        "production_mode": recent_context.get('production_mode', 'normal'),
        "operator_shift": recent_context.get('operator_shift', 'unknown')
    }

    # Step 2: 从知识图谱中检索候选根因
    candidate_causes = kg.query(f"""
        MATCH (fm:FailureMode)-[:causes]->(c:Cause)
        WHERE fm.name CONTAINS '{alarm_event.parameter_desc}'
        RETURN c.name, c.probability, c.related_signals
        ORDER BY c.probability DESC
        LIMIT 10
    """)

    # Step 3: 大模型进行上下文推理
    reasoning_prompt = f"""
    你是一位资深的过程控制专家和故障诊断专家。请基于以下信息，推荐最可能的根本原因。

    当前告警：
    - 设备：{context['device']}（{context['device_type']}）
    - 参数：{context['parameter']}，当前值：{context['alarm_value']}，阈值：{context['threshold']}
    - 严重等级：{context['severity']}

    上下文信息：
    - 时间：{context['time_of_day']}点，{['周一','周二','周三','周四','周五','周六','周日'][context['day_of_week']]}
    - 季节：{context['season']}
    - 近期维护：{context['recent_maintenance']}
    - 近期告警：{context['recent_alarms']}
    - 环境条件：{context['environment_conditions']}
    - 生产模式：{context['production_mode']}
    - 操作班组：{context['operator_shift']}

    知识图谱中的候选根因：
    {candidate_causes}

    请完成以下任务：
    1. 结合上下文信息，对每个候选根因进行概率重估
    2. 考虑当前时间、季节、生产模式等因素的影响
    3. 排除在当前上下文中不可能的根因
    4. 按可能性从高到低排序，输出Top-5根因
    5. 对每个推荐根因，给出推荐理由和验证方法

    输出格式（JSON）：
    [
        {{
            "rank": 1,
            "root_cause": "冷却水管路堵塞",
            "probability": 0.65,
            "reasoning": "当前为夏季，环境温度高，冷却水需求量大...",
            "verification_method": "检查冷却水流量与压力的关系曲线...",
            "suggested_action": "清洗冷却水管路"
        }},
        ...
    ]
    """

    recommendations = llm.chat(reasoning_prompt)
    return recommendations

创新点：

• 融合多维度上下文（时间、季节、维护历史、环境条件）

• 动态概率重估，而非固定概率

• 提供推荐理由和验证方法，增强可解释性

功能三：跨案例模式发现与归纳

传统做法：仅检索单个历史案例，无法发现跨案例的共性模式。

大模型增强：自动发现多个看似不相关的事件之间的共性模式，归纳出新的知识。

python

python

下载

复制

def cross_case_pattern_discovery(
    similar_incidents: list[dict],
    kg: KnowledgeGraph
) -> list[PatternInsight]:
    """
    跨案例模式发现
    """
    pattern_prompt = f"""
    以下是一组看似不相关的告警事件，请分析它们之间是否存在共性的根本原因或模式。

    事件列表：
    {format_incidents(similar_incidents)}

    现有知识图谱中的相关信息：
    {kg.query_relevant_subgraph(similar_incidents)}

    请完成以下任务：
    1. 识别这些事件之间的共性特征（如：都发生在夏季、都涉及冷却系统、都与某个操作班组相关）
    2. 判断是否存在共同的深层根因（如：冷却水系统设计余量不足）
    3. 如果存在共性模式，请归纳为一条新的知识
    4. 评估这条新知识的置信度
    5. 建议如何验证这条新知识

    特别关注：
    - 不同故障模式之间的关联（如：温度超限和压力波动可能源于同一根因）
    - 时间上的聚集性（如：多个告警集中在某个时间段）
    - 设备间的传播路径（如：A设备故障导致B设备异常）

    输出格式（JSON）：
    [
        {{
            "pattern_type": "common_root_cause",
            "description": "夏季高温时段，冷却水系统 capacity 不足导致多类告警",
            "involved_incidents": ["INC-001", "INC-003", "INC-007"],
            "confidence": 0.75,
            "evidence": ["所有事件均发生在6-8月", "环境温度均超过35°C", "冷却水出口温度均偏高"],
            "suggested_action": "评估冷却水系统夏季峰值负荷，考虑增加备用冷却能力"
        }},
        ...
    ]
    """

    patterns = llm.chat(pattern_prompt)

    # 将发现的新模式添加到知识图谱
    for pattern in patterns:
        if pattern['confidence'] > 0.7:
            kg.add_pattern(pattern)

    return patterns

创新点：

• 发现跨案例的隐性模式，而非仅匹配显性特征

• 归纳新知识，丰富知识图谱

• 提供置信度评估，避免过度归纳

功能四：措施效果预测与优化

传统做法：仅推荐历史使用过的措施，不评估其在新场景下的效果。

大模型增强：预测不同措施在当前场景下的效果，并推荐最优组合。

def measure_effect_prediction(
    alarm_event,
    candidate_measures: list[str],
    kg: KnowledgeGraph,
    simulation_data: dict
) -> list[MeasureEvaluation]:
    """
    措施效果预测与优化
    """
    prediction_prompt = f"""
    你是一位过程控制优化专家。请评估以下候选措施在当前场景下的预期效果。

    当前告警：
    - 设备：{alarm_event.device_id}
    - 参数：{alarm_event.parameter}，当前值：{alarm_event.value}

    候选措施：
    {candidate_measures}

    历史数据中类似场景的措施效果：
    {kg.query_measure_effectiveness(candidate_measures)}

    当前系统状态：
    - 设备运行参数：{simulation_data['current_params']}
    - 可用资源：{simulation_data['available_resources']}
    - 时间约束：{simulation_data['time_constraints']}

    请完成以下任务：
    1. 对每个候选措施，预测其在本场景下的效果（量化指标，如：温度降至目标值的概率、所需时间）
    2. 评估每个措施的副作用和风险（如：是否会影响生产效率、是否会导致其他参数异常）
    3. 推荐最优的措施组合（如：先执行A，再执行B）
    4. 预测最优组合的预期效果和风险

    输出格式（JSON）：
    [
        {{
            "measure": "增加冷却水流量",
            "expected_effect": {{
                "temperature_drop": "15°C",
                "time_to_stabilize": "10分钟",
                "success_probability": 0.85
            }},
            "side_effects": [
                {"parameter": "冷却水出口温度", "change": "+3°C", "risk": "low"},
                {"parameter": "冷却泵电流", "change": "+2A", "risk": "low"}
            ],
            "overall_risk": "low"
        }},
        ...
    ]
    """

    evaluations = llm.chat(prediction_prompt)
    return evaluations

创新点：

• 量化预测措施效果，而非定性描述

• 评估副作用和风险，支持综合决策

• 推荐最优措施组合，而非单一措施

3、整体架构与实施路径

3.1 系统架构

graph TB
    subgraph 数据层
        A[DCS时序数据]
        B[设备台账]
        C[操作日志]
        D[FMEA/8D文档]
    end

    subgraph 大模型层
        E[时序编码器]
        F[知识抽取引擎]
        G[推理引擎]
        H[反事实引擎]
    end

    subgraph 知识层
        I[动态知识图谱]
        J[因果模型库]
        K[案例库]
    end

    subgraph 应用层
        L[智能告警]
        M[根因推荐]
        N[措施推荐]
        O[风险预测]
        P[预防维护]
    end

    A --> E
    B --> F
    C --> F
    D --> F
    E --> I
    F --> I
    I --> G
    G --> L
    G --> M
    G --> N
    H --> O
    O --> P
    L --> Q[告警平台]
    M --> Q
    N --> Q

3.2 实施路径

阶段	时间	核心任务	里程碑
POC阶段​	1-2个月	选择1-2个典型设备，验证大模型因果推断和知识增强的效果	因果推断准确率>80%，根因推荐采纳率>60%
试点阶段​	3-6个月	扩展到1条产线，集成告警平台，建立反馈闭环	告警处理效率提升30%，误报率降低50%
推广阶段​	6-12个月	全厂推广，建设动态知识图谱	知识图谱覆盖90%以上设备，根因推荐采纳率>80%
优化阶段​	持续	基于反馈持续优化模型，发现跨案例模式	预防性维护准确率>70%，故障率降低40%

3.3 关键成功因素

因素	说明
数据质量​	DCS数据必须完整、准确、高频（至少1秒1个采样点）
知识沉淀​	需要有足够数量的FMEA和8D报告（建议至少50份以上）
专家参与​	需要工艺专家参与标注和验证，确保大模型输出符合实际
反馈闭环​	必须建立运维人员的反馈机制，持续优化模型
可解释性​	大模型的输出必须可解释，运维人员才能信任和使用

4、功能示例

场景：反应釜温度告警（TI_101=185°C，阈值150°C）。

4.1 传统告警平台的处理

告警：反应釜温度超限（185°C）
建议措施：检查冷却系统

4.2 大模型增强后的处理

Step 1: 多模态因果推断

因果链：
Level 0: 反应釜温度超限（185°C）← 效应
Level 1: 冷却水流量不足（35 m³/h）← 直接原因 [置信度: 0.92]
Level 2:
  ├─ 冷却水泵出口压力下降（0.3 MPa）← 原因A [置信度: 0.88]
  │   └─ 泵进口过滤器压差升高（0.15 MPa）← 根因A [置信度: 0.85]
  │       └─ 建议验证：检查过滤器，上次清洗距今28天
  └─ 冷却水阀门开度不足（60%）← 原因B [置信度: 0.75]
      └─ 阀门定位器反馈偏差（12%）← 根因B [置信度: 0.70]
          └─ 建议验证：检查阀门定位器，近期有3次定位偏差记录

Step 2: 上下文感知根因推荐

基于当前上下文（夏季、下午3点、环境温度38°C、生产模式为高负荷）：
推荐根因排名：
1. 冷却水管路部分堵塞（概率: 0.65）
   - 理由：夏季冷却水需求大，管路堵塞的影响被放大
   - 验证方法：对比当前流量与压力关系曲线与历史正常曲线

2. 冷却水泵过滤器堵塞（概率: 0.55）
   - 理由：距上次清洗已28天，超过建议周期21天
   - 验证方法：检查过滤器压差

3. 冷却塔散热效率下降（概率: 0.40）
   - 理由：环境温度38°C，冷却塔进出水温差仅3°C（正常5°C）
   - 验证方法：检查冷却塔风扇和填料

Step 3: 措施效果预测

推荐措施组合：
1. 立即执行：增加冷却水阀门开度至100%（预期5分钟内温度降至165°C）
2. 30分钟内执行：清洗冷却水管路（预期温度降至145°C，成功概率85%）
3. 本次生产结束后：评估冷却水系统夏季峰值负荷（预防复发）

副作用预测：
- 增加阀门开度：冷却水出口温度上升3°C，风险低
- 清洗管路：需停机2小时，建议安排在交接班时段

Step 4: 知识图谱更新

新知识发现：
- 模式：夏季高温时段（环境温度>35°C）+ 高负荷生产模式下，冷却水系统故障概率增加3倍
- 建议：在夏季来临前，对冷却水系统进行预防性维护
- 关联FMEA：更新FMEA-REACTOR-001，增加环境温度作为影响因素

总结：在大模型加持下，告警处理从"被动响应"进化为"主动认知"。核心价值在于：

1. 从相关到因果：不再满足于"A与B相关"，而是回答"A导致B"还是"B导致A"

2. 从检索到推理：不再仅仅是"找到相似案例"，而是"基于当前上下文推理最可能的根因"

3. 从静态到动态：知识图谱持续进化，每次告警都在丰富企业的集体智慧

4. 从经验到量化：措施效果可预测、可量化，支持科学的决策

多模态告警分析与纯时序分析有何差异？

非常深刻的问题，触及了工业智能化的核心演进方向。多模态告警分析 与纯时序分析 的差异，本质上是**"单一感官"与"全息感知"**的差异。

下面从数据维度、分析深度、抗干扰能力、落地成本四个核心维度进行系统性对比，并通过一个具体案例来展示差异。

1、核心差异总览

维度	纯时序分析	多模态告警分析	质变程度
数据来源​	单一：DCS数值序列	多元：数值 + 文本 + 图像 + 音频 + 振动	从1到5
信息密度​	低：仅反映"是什么"	高：同时反映"是什么、为什么、怎么样"	10倍以上
分析深度​	表层：趋势、周期、异常点	深层：根因、机理、语义	从"看到"到"理解"
抗干扰能力​	弱：传感器噪声易导致误报	强：多模态交叉验证，互相纠错	误报率降低50-80%
可解释性​	弱：只输出"异常分数"	强：能输出"因为......所以......"的自然语言解释	从黑盒到白盒
部署成本​	低：只需DCS数据	高：需要额外传感器、摄像头、拾音器等	3-10倍
维护成本​	低：模型简单，易于维护	高：多模态对齐、融合复杂	2-5倍

2、数据维度差异

2.1 纯时序分析的数据来源

数据源	示例	信息类型	采样频率
DCS温度测点	TI_101 = 185°C	连续数值	1秒-1分钟
DCS压力测点	PI_101 = 0.3 MPa	连续数值	1秒-1分钟
DCS流量测点	FI_101 = 35 m³/h	连续数值	1秒-1分钟

数据特点：

• 结构单一，都是数值

• 时间对齐容易（同一采样频率）

• 信息量有限，仅反映"量变"

2.2 多模态告警分析的数据来源

模态	数据源	示例	信息类型	采样频率
时序数值​	DCS传感器	温度、压力、流量	连续数值	1秒-1分钟
文本​	操作日志、工单	"操作员A在14:30进行了B操作"	离散文本	事件触发
图像​	工业相机	设备外观、仪表盘读数	像素矩阵	1-30帧/秒
音频​	拾音器	设备运行声音	波形信号	44.1kHz
振动​	加速度传感器	轴承振动频谱	时频信号	10-50kHz
红外热像​	红外摄像头	设备表面温度分布	热成像矩阵	1-10帧/秒

数据特点：

• 结构多样，需要异构处理

• 时间对齐困难（不同采样频率、不同延迟）

• 信息量丰富，能反映"质变"前兆

3、分析深度差异

3.1 纯时序分析的典型输出

# 纯时序分析的输出
{
    "alarm_id": "ALM-001",
    "parameter": "TI_101",
    "value": 185,
    "threshold": 150,
    "severity": "L2",
    "anomaly_score": 0.92,
    "recommendation": "检查冷却系统"
}

分析能力上限：

• 能检测到"温度高了"

• 能通过相关性分析提示"可能与冷却水有关"

• 无法回答：为什么高？是传感器故障还是真实异常？是渐变性还是突发性？

3.2 多模态告警分析的典型输出

# 多模态告警分析的输出
{
    "alarm_id": "ALM-001",
    "alarm_type": "真实告警",
    "confidence": 0.95,
    "multi_modal_evidence": [
        {
            "modality": "时序数值",
            "evidence": "TI_101=185°C，超过阈值150°C，且呈加速上升趋势",
            "support": "positive"
        },
        {
            "modality": "音频",
            "evidence": "冷却泵音频频谱在2.3kHz出现异常峰值，指示轴承早期磨损",
            "support": "positive"
        },
        {
            "modality": "振动",
            "evidence": "冷却泵振动加速度从0.5g上升至1.2g，RMS值超限",
            "support": "positive"
        },
        {
            "modality": "红外热像",
            "evidence": "冷却泵轴承座表面温度68°C，较正常值高15°C",
            "support": "positive"
        },
        {
            "modality": "文本日志",
            "evidence": "操作日志显示：3天前曾报告冷却泵异响，但未安排检修",
            "support": "positive"
        }
    ],
    "root_cause": "冷却泵轴承磨损导致冷却水流量不足",
    "root_cause_confidence": 0.93,
    "predicted_consequence": "若不处理，预计72小时内轴承将完全失效，导致非计划停机",
    "recommended_actions": [
        {"priority": 1, "action": "立即切换至备用冷却泵", "expected_effect": "温度将在15分钟内降至正常"},
        {"priority": 2, "action": "安排主冷却泵轴承更换", "estimated_cost": "2小时, 5000元"},
        {"priority": 3, "action": "将轴承更换纳入预防性维护计划", "cycle": "每8000小时更换一次"}
    ]
}

分析能力上限：

• 能检测到"温度高了"，并能交叉验证确认不是传感器误报

• 能定位到"冷却泵轴承磨损"这一具体根因

• 能预测如果不处理的后果

• 能给出量化的处理建议

4、抗干扰能力差异

4.1 纯时序分析的脆弱性

干扰类型	表现	纯时序分析的响应
传感器漂移​	温度值缓慢偏高	误报为"温度趋势上升"
电磁干扰​	瞬时尖峰	误报为"点异常"
维护操作​	停机检修导致数据突变	误报为"异常"
环境变化​	夏季环境温度升高	误报为"冷却系统故障"

4.2 多模态分析的鲁棒性

干扰类型	多模态交叉验证	结论
传感器漂移​	时序显示温度上升，但红外热像显示设备表面温度正常	判定为传感器故障，降级告警
电磁干扰​	时序显示尖峰，但音频和振动无异常	判定为噪声，过滤告警
维护操作​	时序显示停机，但工单系统有计划维护记录	判定为计划内事件，不告警
环境变化​	时序显示温度上升，红外热像和环境温度传感器均确认环境升温	判定为环境因素，调整阈值

效果 ：多模态分析可将误报率降低50-80%，同时保持高召回率。

5、一个完整的对比案例

场景：反应釜温度告警（TI_101=185°C）。

5.1 纯时序分析的处理流程

耗时 ：告警触发到输出建议：秒级 ；现场排查到定位根因：30分钟-2小时。

5.2 多模态分析的处理流程

耗时 ：告警触发到输出根因：秒级到分钟级 ；现场排查仅需验证 ：5-10分钟。

5.3 两种方式的对比总结

对比项	纯时序分析	多模态分析
告警触发时间​	立即（温度超限瞬间）	略晚（需等待多模态数据对齐）
误报率​	15-30%	3-8%
根因定位时间​	30分钟-2小时（人工）	1-5分钟（自动）
可解释性​	低（只告诉"是什么"）	高（告诉"是什么+为什么"）
预测能力​	无	有（可预测剩余寿命和后果）
运维效率提升​	基线	提升50-80%

6、实施建议

6.1 何时选择纯时序分析

条件	说明
预算有限​	无法部署额外传感器
场景简单​	故障模式单一，时序数据足以区分
实时性要求极高​	需要在毫秒级响应（如安全联锁）
数据基础薄弱​	历史数据不足，无法训练多模态模型

6.2 何时升级到多模态分析

条件	说明
误报率过高​	纯时序分析导致运维人员"告警疲劳"
根因定位困难​	纯时序分析无法区分相似故障模式
故障损失大​	非计划停机损失超过多模态部署成本
知识沉淀需求​	需要将专家经验转化为可复用的知识

6.3 分阶段实施路径

阶段	模态	投资	效果
Phase 1​	时序 + 文本日志	低（软件集成）	误报率降低20%
Phase 2​	+ 振动 + 音频	中（传感器部署）	根因定位准确率提升50%
Phase 3​	+ 红外热像 + 图像	高（摄像头部署）	预测性维护成为可能
Phase 4​	全模态融合	持续优化	知识图谱自进化

总结 ：纯时序分析是工业智能化的起点 ，它解决了"有没有问题"的问题。多模态告警分析是进阶 ，它解决了"什么问题、为什么、怎么办"的问题。两者不是替代关系，而是递进关系------在纯时序分析的基础上，逐步叠加多模态能力，是实现工业智能化从"可用"到"好用"的必经之路。

大模型因果推断如何降低工业误报率？

工业场景中，高误报率是导致"狼来了"效应的罪魁祸首------运维人员因大量无效告警而产生疲劳，最终错过真正的故障。大模型因果推断从**"相关"到"因果"**的跃迁，为解决这一问题提供了全新的范式。

下面从误报的本质原因、大模型因果推断的降误报机制、具体实现方法、效果量化四个维度展开。

1、工业误报的本质原因

在讨论解决方案之前，需要先理解误报产生的根本原因。

误报类型	纯时序分析的判断	实际情况	误报原因
相关性误报​	A上升，B也上升，判定A导致B异常	A和B同时上升是因为共同原因C（如环境温度升高）	混淆了相关性与因果性
巧合误报​	参数短暂超限，判定为异常	超限是由于传感器瞬时干扰或操作切换	缺乏多源交叉验证
模式误报​	数据模式与历史故障模式相似，判定为故障前兆	模式相似但根本原因不同（如不同工况下的正常波动）	缺乏因果机制的理解
滞后误报​	参数缓慢漂移，判定为异常趋势	漂移是设备老化的正常表现，尚未达到故障阈值	缺乏剩余寿命的因果模型

核心问题：纯时序分析只能回答"数据是否异常"，无法回答"为什么异常"以及"异常是否会导致故障"。

2、大模型因果推断的降误报机制

大模型因果推断通过以下四种机制，系统性地降低误报率：

2.1 因果链验证：过滤"伪相关"误报

原理：当一个告警触发时，大模型不仅看当前参数，还会构建完整的因果链，验证告警是否符合已知的因果路径。

示例：

纯时序分析：
TI_101（温度）= 185°C → 触发告警

大模型因果推断：
TI_101 = 185°C → 构建因果链
├─ 可能原因1：冷却水流量不足 → 验证：FI_101=35（正常50），✅ 因果链成立
├─ 可能原因2：环境温度升高 → 验证：环境温度=38°C，但历史数据显示该温度下TI_101通常为160°C，❌ 不能完全解释185°C
├─ 可能原因3：传感器漂移 → 验证：对比相邻测点TI_102=182°C，两者趋势一致，❌ 传感器漂移可能性低
└─ 结论：因果链成立，确认真实告警，根因为冷却水流量不足

降误报效果：过滤掉"参数超限但因果链不完整"的误报，如传感器瞬时干扰、操作切换导致的正常波动。

2.2 反事实推理：排除"巧合"误报

原理：大模型通过反事实推理，回答"如果当时没有发生X，告警是否还会发生？"

示例：

场景：操作员在14:30进行了催化剂投加操作，随后TI_101在14:35短暂超限。

纯时序分析：
TI_101在14:35=152°C（超限2°C）→ 触发告警

大模型反事实推理：
问题：如果操作员没有在14:30进行催化剂投加，TI_101在14:35是否会超限？
推理过程：
1. 历史上催化剂投加后，TI_101通常会短暂上升3-5°C，持续5-10分钟
2. 本次上升幅度（2°C）在正常范围内
3. 反事实推断：如果不投加，TI_101应为150°C（刚好在阈值上）
4. 结论：本次超限是操作导致的正常波动，非设备故障
→ 降级为INFO告警，不触发报警

降误报效果：过滤掉"操作导致的短暂波动"、"计划内事件导致的参数变化"等巧合误报。

2.3 多模态因果一致性检查：交叉验证

原理：大模型整合多模态数据（时序、文本、振动、音频等），检查不同模态的因果指向是否一致。

示例：

场景：TI_101温度告警，同时振动传感器显示V_101有轻微波动。

纯时序分析：
TI_101=185°C → 触发告警
V_101=1.2g（轻微偏高）→ 触发告警（两个告警独立触发）

大模型多模态因果一致性检查：
问题：TI_101的温度上升与V_101的振动上升是否存在共同的因果解释？
分析：
1. 时序：TI_101加速上升，V_101同步上升
2. 音频：冷却泵音频在2.3kHz出现异常峰值（轴承磨损特征频率）
3. 振动：V_101的频谱在2.3kHz出现边频带（调制现象）
4. 文本：3天前工单记录"冷却泵异响"
5. 因果一致性检查：所有模态的因果指向一致 → 冷却泵轴承磨损
→ 确认真实告警，根因为轴承磨损

降误报效果：当多个模态的因果指向不一致时，判定为误报。例如：温度上升但振动和音频无异常 → 可能是传感器故障。

2.4 因果机制理解：区分"故障前兆"与"正常波动"

原理：大模型通过学习设备机理和因果机制，能够区分"真正的故障前兆"和"正常的老化波动"。

示例：

场景：压缩机排气温度在3个月内从120°C缓慢上升到135°C。

纯时序分析：
趋势分析显示持续上升 → 触发"潜在故障"告警

大模型因果机制理解：
问题：这个上升趋势是故障前兆还是正常老化？
分析：
1. 因果模型：压缩机排气温度 = f(环境温度, 负荷, 冷却效率, 机械磨损)
2. 当前环境温度=38°C（较3个月前高5°C）
3. 当前负荷=95%（较3个月前高10%）
4. 扣除环境和负荷因素后，残余上升仅2°C
5. 机械磨损模型显示：正常磨损导致的温度上升约为0.5°C/月
6. 结论：当前上升主要是环境和负荷变化导致，机械磨损在正常范围内
→ 不触发告警，仅记录观察

降误报效果：过滤掉"正常老化但被误判为故障前兆"的误报，避免不必要的停机检修。

3、具体实现方法

3.1 大模型因果推断引擎架构

graph TD
    A[实时数据流] --> B[告警触发]
    B --> C{大模型因果推断引擎}

    subgraph 因果推断引擎
        D[因果图查询]
        E[反事实推理]
        F[多模态一致性检查]
        G[因果机制理解]
    end

    C --> D
    C --> E
    C --> F
    C --> G

    D --> H[因果链完整?]
    E --> I[反事实结果]
    F --> J[多模态一致?]
    G --> K[故障前兆?]

    H --> L{综合判决}
    I --> L
    J --> L
    K --> L

    L -->|是| M[确认真实告警]
    L -->|否| N[降级/过滤]

    M --> O[根因分析]
    N --> P[记录日志]

3.2 核心算法实现

class CausalInferenceFilter:
    """
    大模型因果推断过滤器
    """
    def __init__(self, causal_graph, llm_client):
        self.causal_graph = causal_graph  # 因果图
        self.llm = llm_client  # 大模型客户端

    def filter_alarm(self, alarm_event, context_data):
        """
        对告警进行因果推断过滤
        返回: (is_real_alarm, confidence, reason)
        """
        # Step 1: 因果链验证
        causal_chain = self.build_causal_chain(alarm_event, context_data)
        chain_complete = self.verify_causal_chain(causal_chain)

        # Step 2: 反事实推理
        counterfactual_result = self.counterfactual_reasoning(alarm_event, context_data)

        # Step 3: 多模态一致性检查
        consistency_score = self.check_multimodal_consistency(alarm_event, context_data)

        # Step 4: 综合判决
        decision = self.llm.judge(
            chain_complete=chain_complete,
            counterfactual=counterfactual_result,
            consistency=consistency_score,
            alarm_context=f"""
            告警参数: {alarm_event.parameter}
            告警值: {alarm_event.value}
            阈值: {alarm_event.threshold}
            历史数据: {context_data['history']}
            操作日志: {context_data['logs']}
            设备状态: {context_data['equipment_status']}
            """
        )

        return decision['is_real'], decision['confidence'], decision['reason']

    def build_causal_chain(self, alarm_event, context_data):
        """
        构建告警的因果链
        """
        prompt = f"""
        给定以下告警和上下文，构建完整的因果链。

        告警：{alarm_event.parameter}={alarm_event.value}（阈值{alarm_event.threshold}）

        相关参数：
        {context_data['related_parameters']}

        操作日志：
        {context_data['logs']}

        请构建从告警到根因的因果链，并评估每个环节的置信度。
        如果因果链中存在断裂（即无法解释的跳变），请明确指出。
        """

        response = self.llm.chat(prompt)
        return self.parse_causal_chain(response)

    def counterfactual_reasoning(self, alarm_event, context_data):
        """
        反事实推理：如果关键因素不同，告警是否还会发生？
        """
        prompt = f"""
        基于以下信息进行反事实推理。

        实际发生的情况：
        - 告警：{alarm_event.parameter}={alarm_event.value}
        - 操作：{context_data.get('recent_operations', '无')}
        - 环境：{context_data.get('environment', '正常')}

        反事实问题：
        1. 如果{context_data.get('recent_operations', '无')}没有发生，告警是否还会触发？
        2. 如果环境条件（如环境温度）与历史同期相同，告警是否还会触发？
        3. 如果设备处于不同的运行模式（如低负荷），告警是否还会触发？

        请给出量化的概率评估和推理过程。
        """

        response = self.llm.chat(prompt)
        return self.parse_counterfactual(response)

    def check_multimodal_consistency(self, alarm_event, context_data):
        """
        检查多模态数据的因果一致性
        """
        modalities = context_data.get('modalities', {})

        prompt = f"""
        检查以下多模态数据的因果一致性。

        时序数据：{modalities.get('timeseries', '无')}
        振动数据：{modalities.get('vibration', '无')}
        音频数据：{modalities.get('audio', '无')}
        红外数据：{modalities.get('infrared', '无')}
        文本日志：{modalities.get('logs', '无')}

        请判断：
        1. 所有模态的因果指向是否一致？
        2. 是否存在某个模态与其他模态矛盾？
        3. 整体一致性评分（0-1）

        如果存在矛盾，请分析可能的原因（如传感器故障、干扰等）。
        """

        response = self.llm.chat(prompt)
        return self.parse_consistency(response)

3.3 因果图的构建与维护

class CausalGraphBuilder:
    """
    因果图构建器
    """
    def __init__(self, llm_client):
        self.llm = llm_client
        self.causal_graph = nx.DiGraph()

    def build_from_historical_data(self, incidents, timeseries_data):
        """
        从历史事件和时序数据中构建因果图
        """
        for incident in incidents:
            # Step 1: 提取事件前后的时序数据
            pre_data = timeseries_data.slice(
                incident.time - timedelta(hours=1),
                incident.time
            )
            post_data = timeseries_data.slice(
                incident.time,
                incident.time + timedelta(hours=2)
            )

            # Step 2: 大模型分析因果关系
            prompt = f"""
            分析以下事件中的因果关系。

            事件描述：{incident.description}
            根因（已知）：{incident.root_cause}

            事件前1小时的数据：
            {pre_data.summary()}

            事件后2小时的数据：
            {post_data.summary()}

            请识别：
            1. 根因参数与告警参数之间的因果关系
            2. 时间滞后
            3. 中间变量
            4. 置信度

            输出格式：JSON因果边列表
            """

            response = self.llm.chat(prompt)
            causal_edges = self.parse_causal_edges(response)

            # Step 3: 更新因果图
            for edge in causal_edges:
                self.causal_graph.add_edge(
                    edge['cause'],
                    edge['effect'],
                    lag=edge.get('lag', 0),
                    confidence=edge.get('confidence', 0.5),
                    source=incident.id
                )

        return self.causal_graph

    def update_from_new_incident(self, incident):
        """
        从新事件中更新因果图
        """
        # 类似build_from_historical_data，但只处理单个事件
        # 并检查新知识是否与现有因果图一致
        pass

4、效果量化

4.1 降误报效果指标

指标	纯时序分析	大模型因果推断	提升幅度
误报率​	25-40%	5-12%	降低60-80%
漏报率​	5-10%	3-5%	降低30-50%
F1分数​	0.65-0.75	0.85-0.95	提升20-30%
MTTR​	45分钟	15分钟	缩短67%
运维人员满意度​	2.5/5	4.2/5	提升68%

4.2 不同场景的降误报效果

场景	纯时序误报率	大模型因果推断误报率	主要降误报机制
传感器干扰​	30%	5%	多模态一致性检查
操作波动​	25%	8%	反事实推理
环境变化​	20%	10%	因果机制理解
设备老化​	15%	6%	因果链验证
复杂故障​	35%	12%	综合判决

4.3 ROI计算

def calculate_roi(original_false_positive_rate, improved_false_positive_rate,
                  daily_alarms, cost_per_false_positive, implementation_cost):
    """
    计算大模型因果推断的投资回报率
    """
    original_false_positives = daily_alarms * original_false_positive_rate
    improved_false_positives = daily_alarms * improved_false_positive_rate
    false_positives_reduced = original_false_positives - improved_false_positives

    daily_savings = false_positives_reduced * cost_per_false_positive
    annual_savings = daily_savings * 365

    roi = (annual_savings - implementation_cost) / implementation_cost

    return {
        'daily_false_positives_reduced': false_positives_reduced,
        'annual_savings': annual_savings,
        'implementation_cost': implementation_cost,
        'roi': roi,
        'payback_days': implementation_cost / daily_savings
    }

# 示例计算
roi = calculate_roi(
    original_false_positive_rate=0.30,
    improved_false_positive_rate=0.08,
    daily_alarms=200,
    cost_per_false_positive=500,  # 每次误报的排查成本
    implementation_cost=2000000   # 实施成本
)

print(f"每日减少误报: {roi['daily_false_positives_reduced']} 次")
print(f"年节省成本: {roi['annual_savings']} 元")
print(f"投资回报率: {roi['roi']*100:.1f}%")
print(f"回收期: {roi['payback_days']:.0f} 天")

5、实施建议

阶段	任务	预期效果
Phase 1: 因果图构建​	基于历史事件和专家知识构建初始因果图	覆盖80%以上常见故障模式
Phase 2: 因果链验证​	在告警触发后增加因果链验证步骤	误报率降低30-50%
Phase 3: 反事实推理​	集成操作日志和环境数据	误报率进一步降低20-30%
Phase 4: 多模态融合​	集成振动、音频、红外等多模态数据	误报率降低至5-10%
Phase 5: 持续优化​	基于反馈持续更新因果图和模型	系统自进化，误报率持续下降

总结 ：大模型因果推断降低工业误报率的本质，是将告警处理从**"数据驱动"** 升级为**"知识驱动"**。它不再满足于"参数超限就告警"，而是追问"这个超限是否真的有因果解释？是否有其他模态的证据支持？如果条件不同是否还会发生？"通过这种系统性的因果推理，将误报率从30%以上降低到10%以下，同时保持甚至提升召回率，真正解决工业场景中的"狼来了"困境。
