Rust图像处理第20节-PCA 主成分分析：把图片压缩到 3 个数字

🦀 Rust + WASM 实战系列 第 20 篇 阅读时间：约 6 分钟 | 实战可运行

📌 写在前面

RGB 图像每个像素有 3 个数字 （R, G, B）。100×100 的图 = 10000 个像素 = 30000 个数字。

PCA 做的事：找 3 个"最有代表性"的方向 ，把 30000 维数据压成 k 维（k ≤ 3）------信息损失最小。

直觉 ：10000 个像素的 RGB 三通道里，大部分变化都沿着 2~3 个方向------抓住这 2~3 个方向，就抓住了图的大部分信息。

---

🚀 TL;DR

7 步流程（每张图都走一遍）：

1. 像素展平为 (n × 3) 矩阵
2. 中心化（每列减均值）
3. 算协方差矩阵 C = X^T × X / (n-1)（3 × 3）
4. SVD 分解：C = U × S × V^T
5. 保留前 k 个主成分（U 的前 k 列）
6. 投影：X_projected = X_centered × P（n × k）
7. 重建：X_reconstructed = X_projected × P^T + mean

代码用 nalgebra ：DMatrix.transpose() * &DMatrix 算协方差，SVD::new() 分解，库调用搞定。

---

📖 目录

1. 核心思路：把图看成"数据点云"
2. [7 步流程详解](#7 步流程详解 "#%E4%BA%8C7-%E6%AD%A5%E6%B5%81%E7%A8%8B%E8%AF%A6%E8%A7%A3")
3. 关键代码（用库调用）
4. 前端效果展示
5. [k 怎么选？3 个主成分的方差占比](#k 怎么选？3 个主成分的方差占比 "#%E4%BA%94k-%E6%80%8E%E4%B9%88%E9%80%893-%E4%B8%AA%E4%B8%BB%E6%88%90%E5%88%86%E7%9A%84%E6%96%B9%E5%B7%AE%E5%8D%A0%E6%AF%94")
6. 踩坑提醒
7. 接下来

---

一、核心思路：把图看成"数据点云"

把图片每个像素看成一个3 维点 $(R,G,B)(R,\; G,\; B)$ (R,G,B)：

100 × 100 图 = 10000 个点（每个点是 RGB 三维向量）

这些点聚集在某个区域 （不是随机散布）------比如所有像素可能都集中在 $(200,150,100)(200,\; 150,\; 100)$ (200,150,100) 附近。

PCA 找的是：这些数据变化最剧烈的几个方向（主成分）。

类比：一个倾斜的椭圆------长轴方向 = 第一主成分，短轴方向 = 第二主成分。

---

二、7 步流程详解

1、先看一个完整示例（4 像素玩具图）

为了把抽象公式变成可手算的数字 ，下面用一张 2×2 玩具图（4 个像素）走完 7 步。所有中间结果显式列出。

像素数据

4 个像素（RGB，alpha 省略）：

像素	位置	R	G	B
$p1\; p\_1$ p1	左上	200	100	100
$p2\; p\_2$ p2	右上	100	200	100
$p3\; p\_3$ p3	左下	200	100	200
$p4\; p\_4$ p4	右下	100	200	200

关键观察 ：4 个像素的 R、G、B 互不相同------是个彩色 图。但有一个不变量：每个像素都满足 $R+G=300R\; +\; G\; =\; 300$ R+G=300。这意味着 4 个点全部落在" $R+G=300R+G=300$ R+G=300"这个 2 维平面上（3 维空间里的平面是 2 维），所以数据本质只有 2 个自由度------k = 2 就能完美重建，k = 1 会丢信息。

步骤 1：展平为 $(4\times 3)(4\; \backslash times\; 3)$ (4×3) 矩阵

$$X=$$ 200 100 100 100 200 100 200 100 200 100 200 200 X = \begin{bmatrix} 200 & 100 & 100 \\ 100 & 200 & 100 \\ 200 & 100 & 200 \\ 100 & 200 & 200 \end{bmatrix} X= 200100200100100200100200100100200200

$n=4n\; =\; 4$ n=4（行数 = 像素数），3 列对应 R/G/B。

步骤 2：中心化

每列均值（本例三列均值恰好都是 150，是数据对称带来的巧合）：
$$Xˉ=\; (\; 200+100+200+1004\; ,\; 100+200+100+2004\; ,\; 100+100+200+2004\; )\; =(150,\; 150,\; 150)\; \backslash bar\{X\}\; =\; \backslash left(\; \backslash frac\{200+100+200+100\}\{4\},\backslash \; \backslash frac\{100+200+100+200\}\{4\},\backslash \; \backslash frac\{100+100+200+200\}\{4\}\; \backslash right)\; =\; (150,\backslash \; 150,\backslash \; 150)$$ Xˉ=(4200+100+200+100, 4100+200+100+200, 4100+100+200+200)=(150, 150, 150)

减均值只做一件事：把坐标原点搬到数据中心。 它是一次整体平移------所有点朝同一方向挪同样的距离，点云的形状、朝向、维数都不变（平移永远不会改变点之间的相对关系）。

为什么要搬原点？ PCA 的主方向是从原点 出发去拟合这团点的。如果原点留在黑色 $(0,0,0)(0,0,0)$ (0,0,0)，拟合方向会被"整团点离原点多远"（绝对位置 / 整体亮度）带偏；把原点挪到数据中心后，主方向才只反映点与点之间怎么散开------这才是我们想要的"偏离模式"。

中心化后：
$$Xc=X-Xˉ=$$ −50 −50 −50 −50 −50 −50 −50 −50 −50 −50 −50 −50 X_c = X - \bar{X} = \begin{bmatrix} \phantom{-}50 & -50 & -50 \\ -50 & \phantom{-}50 & -50 \\ \phantom{-}50 & -50 & \phantom{-}50 \\ -50 & \phantom{-}50 & \phantom{-}50 \end{bmatrix} Xc=X−Xˉ= −50−50−50−50−50−50−50−50−50−50−50−50

观察 （验证"R+G=300"那个不变量真的生效）：去均值后 R+G 在每行都是 0------即数据全落在 $R+G=0R+G=0$ R+G=0 这个过原点的平面里（3 维空间里的平面 = 2 维）。这就是为什么后面 PC3 对应方向 $(1,1,0)(1,1,0)$ (1,1,0) 的方差是 0------沿着 $(1,1,0)(1,1,0)$ (1,1,0) 方向没有任何变化。

步骤 3：算 3×3 协方差矩阵

公式： $Cij\; =\; 1n-1\; \sum p=1n\; Xp,i\; \cdot \; Xp,j\; C\_\{ij\}\; =\; \backslash dfrac\{1\}\{n-1\}\; \backslash sum\_\{p=1\}^\{n\}\; X\_\{p,i\}\; \backslash cdot\; X\_\{p,j\}$ Cij=n−11∑p=1nXp,i⋅Xp,j

对角元素 （ $i=ji\; =\; j$ i=j，本质是方差）：
$$CRR\; =\; CGG\; =\; CBB\; =13(502+502+502+502)=100003\approx 3333.33\; C\_\{RR\}\; =\; C\_\{GG\}\; =\; C\_\{BB\}\; =\; \backslash frac\{1\}\{3\}(50^2\; +\; 50^2\; +\; 50^2\; +\; 50^2)\; =\; \backslash frac\{10000\}\{3\}\; \backslash approx\; 3333.33$$ CRR=CGG=CBB=31(502+502+502+502)=310000≈3333.33

非对角元素 （ $i\ne ji\; \backslash neq\; j$ i=j，本质是协方差）：
$$CRG\; =13(50\cdot (-50)+(-50)\cdot 50+50\cdot (-50)+(-50)\cdot 50)=13(-10000)=-100003\approx -3333.33\; C\_\{RG\}\; =\; \backslash frac\{1\}\{3\}(50\; \backslash cdot\; (-50)\; +\; (-50)\; \backslash cdot\; 50\; +\; 50\; \backslash cdot\; (-50)\; +\; (-50)\; \backslash cdot\; 50)\; =\; \backslash frac\{1\}\{3\}(-10000)\; =\; -\backslash frac\{10000\}\{3\}\; \backslash approx\; -3333.33$$ CRG=31(50⋅(−50)+(−50)⋅50+50⋅(−50)+(−50)⋅50)=31(−10000)=−310000≈−3333.33
$$CRB\; =\; CGB\; =13(50\cdot (-50)+(-50)\cdot (-50)+50\cdot 50+(-50)\cdot 50)=13(0)=0\; C\_\{RB\}\; =\; C\_\{GB\}\; =\; \backslash frac\{1\}\{3\}(50\; \backslash cdot\; (-50)\; +\; (-50)\; \backslash cdot\; (-50)\; +\; 50\; \backslash cdot\; 50\; +\; (-50)\; \backslash cdot\; 50)\; =\; \backslash frac\{1\}\{3\}(0)\; =\; 0$$ CRB=CGB=31(50⋅(−50)+(−50)⋅(−50)+50⋅50+(−50)⋅50)=31(0)=0

协方差矩阵：
$$C=100003$$ −1 −1 −0 −1 −1 −0 −0 −0 −1 ≈ −3333.33 −3333.33 −0 −3333.33 −3333.33 −0 −0 −0 −3333.33 C = \frac{10000}{3} \begin{bmatrix} \phantom{-}1 & -1 & \phantom{-}0 \\ -1 & \phantom{-}1 & \phantom{-}0 \\ \phantom{-}0 & \phantom{-}0 & \phantom{-}1 \end{bmatrix} \approx \begin{bmatrix} \phantom{-}3333.33 & -3333.33 & \phantom{-}0 \\ -3333.33 & \phantom{-}3333.33 & \phantom{-}0 \\ \phantom{-}0 & \phantom{-}0 & \phantom{-}3333.33 \end{bmatrix} C=310000 −1−1−0−1−1−0−0−0−1 ≈ −3333.33−3333.33−0−3333.33−3333.33−0−0−0−3333.33

直觉解读：

• $CRR\; =\; CGG\; =\; CBB\; C\_\{RR\}\; =\; C\_\{GG\}\; =\; C\_\{BB\}$ CRR=CGG=CBB：三通道各自波动幅度一样大。
• $CRG\; =-\; CRR\; C\_\{RG\}\; =\; -C\_\{RR\}$ CRG=−CRR：R 和 G 完全反相关 ------R 涨多少 G 就跌多少（因为 $R+G=300R+G=300$ R+G=300 是常数）。
• $CRB\; =\; CGB\; =0\; C\_\{RB\}\; =\; C\_\{GB\}\; =\; 0$ CRB=CGB=0：B 跟 R/G 完全独立------B 想怎么变就怎么变，不受 R+G 约束。

协方差矩阵把" $R+G=300R+G=300$ R+G=300、B 自由"这个数据特性完美编码进去了。

步骤 4：SVD 分解

$CC$ C 是实对称矩阵（ $C=CTC\; =\; C^T$ C=CT），所以 SVD 等价于特征分解： $C=U\Sigma UTC\; =\; U\; \backslash Sigma\; U^T$ C=UΣUT（即 $V=UV\; =\; U$ V=U）， $UU$ U 的列就是特征向量， $\Sigma \backslash Sigma$ Σ 的对角元是特征值（也就是每个主成分方向的方差）。

算 3 个特征值 ------解特征方程 $det(C-\lambda I)=0\backslash det(C\; -\; \backslash lambda\; I)\; =\; 0$ det(C−λI)=0。

注意：这里用手动计算，计算机中可以通过svd直接求解出VUΣ

把 $CC$ C 写成 $100003\; M\; \backslash dfrac\{10000\}\{3\}\; M$ 310000M，其中
$$M=$$ 1 −1 0 −1 1 0 0 0 1 M = \begin{bmatrix} 1 & -1 & 0 \\ -1 & 1 & 0 \\ 0 & 0 & 1 \end{bmatrix} M= 1−10−110001

记 $\lambda \prime =\; 3\lambda 10000\; \backslash lambda\text{'}\; =\; \backslash dfrac\{3\backslash lambda\}\{10000\}$ λ′=100003λ，则特征方程化为 $det(M-\lambda \prime I)=0\backslash det(M\; -\; \backslash lambda\text{'}\; I)\; =\; 0$ det(M−λ′I)=0。

小检查（迹） ： $MM$ M 的迹是 $1+1+1=31+1+1=3$ 1+1+1=3，所以 $\lambda 1+\lambda 2+\lambda 3=\; 100003\; \times 3=10000\; \backslash lambda\_1+\backslash lambda\_2+\backslash lambda\_3\; =\; \backslash dfrac\{10000\}\{3\}\; \backslash times\; 3\; =\; 10000$ λ1+λ2+λ3=310000×3=10000------后面算完可以核一下。

沿第 3 行展开（这一行有 2 个 0，最省事）：
$$det(M-\lambda \prime I)=(1-\lambda \prime )\cdot det$$ 1−λ′ −1 −1 1−λ′ \det(M - \lambda' I) = (1 - \lambda') \cdot \det\begin{bmatrix}1-\lambda' & -1 \\ -1 & 1-\lambda'\end{bmatrix} det(M−λ′I)=(1−λ′)⋅det1−λ′−1−11−λ′

2×2 行列式按"主对角相乘 $--$ − 副对角相乘"：
$$det$$ 1−λ′ −1 −1 1−λ′ =(1−λ′)2−(−1)(−1)=(1−λ′)2−1 \det\begin{bmatrix}1-\lambda' & -1 \\ -1 & 1-\lambda'\end{bmatrix} = (1-\lambda')^2 - (-1)(-1) = (1-\lambda')^2 - 1 det1−λ′−1−11−λ′=(1−λ′)2−(−1)(−1)=(1−λ′)2−1

所以特征方程是：
$$(1-\lambda \prime )\cdot$$(1−λ′)2−1=0(1 - \lambda') \cdot (1-\\lambda')\^2 - 1 = 0 (1−λ′)⋅(1−λ′)2−1=0
$$(1-\lambda \prime )\cdot (1-\lambda \prime -1)\cdot (1-\lambda \prime +1)=0(1\; -\; \backslash lambda\text{'})\; \backslash cdot\; (1-\backslash lambda\text{'}-1)\; \backslash cdot\; (1-\backslash lambda\text{'}+1)\; =\; 0$$ (1−λ′)⋅(1−λ′−1)⋅(1−λ′+1)=0
$$(1-\lambda \prime )\cdot (-\lambda \prime )\cdot (2-\lambda \prime )=0(1\; -\; \backslash lambda\text{'})\; \backslash cdot\; (-\backslash lambda\text{'})\; \backslash cdot\; (2-\backslash lambda\text{'})\; =\; 0$$ (1−λ′)⋅(−λ′)⋅(2−λ′)=0

解得 $\lambda \prime =0,\; 1,\; 2\backslash lambda\text{'}\; =\; 0,\backslash \; 1,\backslash \; 2$ λ′=0, 1, 2。乘回 $100003\; \backslash dfrac\{10000\}\{3\}$ 310000（并按从大到小排）：
$$\lambda 1=200003,\lambda 2=100003,\lambda 3=0\; \backslash lambda\_1\; =\; \backslash dfrac\{20000\}\{3\},\backslash quad\; \backslash lambda\_2\; =\; \backslash dfrac\{10000\}\{3\},\backslash quad\; \backslash lambda\_3\; =\; 0$$ λ1=320000,λ2=310000,λ3=0

验证： $\lambda 1+\lambda 2+\lambda 3=\; 200003\; +\; 100003\; +0=10000\; \backslash lambda\_1\; +\; \backslash lambda\_2\; +\; \backslash lambda\_3\; =\; \backslash dfrac\{20000\}\{3\}\; +\; \backslash dfrac\{10000\}\{3\}\; +\; 0\; =\; 10000$ λ1+λ2+λ3=320000+310000+0=10000 ✓

找 3 个特征向量 ------对每个 $\lambda \backslash lambda$ λ 解 $(M-\lambda \prime I)v=0(M\; -\; \backslash lambda\text{'}\; I)\; v\; =\; 0$ (M−λ′I)v=0：

• $\lambda 1\; \backslash lambda\_1$ λ1（ $\lambda \prime =2\backslash lambda\text{'}=2$ λ′=2）： $M-2I=$ −1 −1 0 −1 −1 0 0 0 −1 M - 2I = \begin{bmatrix}-1 & -1 & 0 \\ -1 & -1 & 0 \\ 0 & 0 & -1\end{bmatrix} M−2I= −1−10−1−1000−1 → $v3=0\; v\_3=0$ v3=0， $v1=-v2\; v\_1=-v\_2$ v1=−v2 → $u1=(1,-1,0)T/2\; u\_1\; =\; (1,-1,0)^T\; /\; \backslash sqrt\{2\}$ u1=(1,−1,0)T/2
• $\lambda 2\; \backslash lambda\_2$ λ2（ $\lambda \prime =1\backslash lambda\text{'}=1$ λ′=1）： $M-I=$ 0 −1 0 −1 0 0 0 0 0 M - I = \begin{bmatrix}0 & -1 & 0 \\ -1 & 0 & 0 \\ 0 & 0 & 0\end{bmatrix} M−I= 0−10−100000 → $v1=v2=0\; v\_1=v\_2=0$ v1=v2=0， $v3\; v\_3$ v3 自由 → $u2=(0,0,1)T\; u\_2\; =\; (0,0,1)^T$ u2=(0,0,1)T
• $\lambda 3\; \backslash lambda\_3$ λ3（ $\lambda \prime =0\backslash lambda\text{'}=0$ λ′=0）： $M=$ 1 −1 0 −1 1 0 0 0 1 M = \begin{bmatrix}1 & -1 & 0 \\ -1 & 1 & 0 \\ 0 & 0 & 1\end{bmatrix} M= 1−10−110001 → $v1=v2\; v\_1=v\_2$ v1=v2， $v3=0\; v\_3=0$ v3=0 → $u3=(1,1,0)T/2\; u\_3\; =\; (1,1,0)^T\; /\; \backslash sqrt\{2\}$ u3=(1,1,0)T/2

把 $UU$ U 排好（每列一个主成分，从大到小）：
$$U=$$ −0.7071 0 −0.7071 −0.7071 0 −0.7071 −0 1 −0 U = \begin{bmatrix} \phantom{-}0.7071 & 0 & \phantom{-}0.7071 \\ -0.7071 & 0 & \phantom{-}0.7071 \\ \phantom{-}0 & 1 & \phantom{-}0 \end{bmatrix} U= −0.7071−0.7071−0001−0.7071−0.7071−0

奇异值 $\sigma i=\; \lambda i\; \backslash sigma\_i\; =\; \backslash sqrt\{\backslash lambda\_i\}$ σi=λi ：

• $\sigma 1=\; 20000/3\; \approx 81.65\; \backslash sigma\_1\; =\; \backslash sqrt\{20000/3\}\; \backslash approx\; 81.65$ σ1=20000/3 ≈81.65
• $\sigma 2=\; 10000/3\; \approx 57.74\; \backslash sigma\_2\; =\; \backslash sqrt\{10000/3\}\; \backslash approx\; 57.74$ σ2=10000/3 ≈57.74
• $\sigma 3=0\; \backslash sigma\_3\; =\; 0$ σ3=0

$$\Sigma =$$ −81.65 0 0 −0 57.74 0 −0 0 0 \Sigma = \begin{bmatrix} \phantom{-}81.65 & 0 & 0 \\ \phantom{-}0 & 57.74 & 0 \\ \phantom{-}0 & 0 & 0 \end{bmatrix} Σ= −81.65−0−0057.740000

3 个主成分方向 （ $UU$ U 的 3 列）：

主成分	方向向量（归一化）	物理含义	$\sigma 2\backslash sigma^2$ σ2 = 方差	方差占比
PC1	$(1,-1,0)/2\approx (0.707,\; -0.707,\; 0)(1,-1,0)/\backslash sqrt\{2\}\; \backslash approx\; (0.707,\backslash \; -0.707,\backslash \; 0)$ (1,−1,0)/2 ≈(0.707, −0.707, 0)	"红-绿"差异轴 ：R 涨 G 跌（因为 $R+GR+G$ R+G 守恒）	$20000/3\approx 6666.6720000/3\; \backslash approx\; 6666.67$ 20000/3≈6666.67	2/3 ≈ 66.7%
PC2	$(0,0,1)(0,0,1)$ (0,0,1)	"蓝"独立轴：B 自由变化	$10000/3\approx 3333.3310000/3\; \backslash approx\; 3333.33$ 10000/3≈3333.33	1/3 ≈ 33.3%
PC3	$(1,1,0)/2\approx (0.707,\; 0.707,\; 0)(1,1,0)/\backslash sqrt\{2\}\; \backslash approx\; (0.707,\backslash \; 0.707,\backslash \; 0)$ (1,1,0)/2 ≈(0.707, 0.707, 0)	"灰阶"方向------但这里没有变化	0	0%

结论 ：PC1 + PC2 的方差占比 = 100%，两个方向就够 。PC3 沿 $(1,1,0)(1,1,0)$ (1,1,0) 方向方差为 0，正好对应" $R+GR+G$ R+G 守恒"那个约束------SVD 把数据里的 2 维结构精确地挖了出来。

步骤 5：取前 k 个主成分

• $k=1k\; =\; 1$ k=1： $P=u1=(1/2,\; -1/2,\; 0)T\; P\; =\; u\_1\; =\; (1/\backslash sqrt\{2\},\backslash \; -1/\backslash sqrt\{2\},\backslash \; 0)^T$ P=u1=(1/2 , −1/2 , 0)T（3×1）------只捕捉 R-G 差异，B 通道被丢掉，重建会丢信息
• $k=2k\; =\; 2$ k=2： $P=$u1 ∣ u2 P = u_1\\ \|\\ u_2 P=u1 ∣ u2（3×2）------把 R-G 差异和 B 都捕捉了，完美重建（因为数据天然只有这 2 个自由度）
• $k=3k\; =\; 3$ k=3： $P=UP\; =\; U$ P=U------ $u3\; u\_3$ u3 对应奇异值为 0，加了也不增加信息（与 k=2 等价）

关键 ：本例是 $k=2k=2$ k=2 完美、 $k=1k=1$ k=1 失真、 $k=3k=3$ k=3 浪费。这跟前面 §5 讲的"自然图 k=1 就够"不同------自然图的灰阶轴真的是数据主方向，而这个玩具图里灰阶方向是死的（方差为 0），所以主方向变成 R-G 差异轴。

步骤 6：投影（k = 2）

公式： $Xproj=Xc\cdot P\; X\_\{\backslash text\{proj\}\}\; =\; X\_c\; \backslash cdot\; P$ Xproj=Xc⋅P，其中 $P=$u1 ∣ u2 P = u_1\\ \|\\ u_2 P=u1 ∣ u2（3×2 矩阵）。

展开每一行：第 $pp$ p 行投影 = 中心化像素向量与 $u1\; u\_1$ u1、 $u2\; u\_2$ u2 的点积。

• 与 $u1=(1,-1,0)/2\; u\_1\; =\; (1,-1,0)/\backslash sqrt\{2\}$ u1=(1,−1,0)/2 点积 = $Rc-Gc\; 2\; \backslash dfrac\{R\_c\; -\; G\_c\}\{\backslash sqrt\{2\}\}$ 2 Rc−Gc
• 与 $u2=(0,0,1)\; u\_2\; =\; (0,0,1)$ u2=(0,0,1) 点积 = $Bc\; B\_c$ Bc

像素	$(Rc-Gc)/2\; (R\_c\; -\; G\_c)/\backslash sqrt\{2\}$ (Rc−Gc)/2	$Bc\; B\_c$ Bc	投影 $(x(1),x(2))(x^\{(1)\},\; x^\{(2)\})$ (x(1),x(2))
$p1\; p\_1$ p1	$(50-(-50))/2=100/2\approx 70.71(50-(-50))/\backslash sqrt\{2\}\; =\; 100/\backslash sqrt\{2\}\; \backslash approx\; 70.71$ (50−(−50))/2 =100/2 ≈70.71	$-50-50$ −50	$(70.71,\; -50)(70.71,\backslash \; -50)$ (70.71, −50)
$p2\; p\_2$ p2	$(-50-50)/2=-100/2\approx -70.71(-50-50)/\backslash sqrt\{2\}\; =\; -100/\backslash sqrt\{2\}\; \backslash approx\; -70.71$ (−50−50)/2 =−100/2 ≈−70.71	$-50-50$ −50	$(-70.71,\; -50)(-70.71,\backslash \; -50)$ (−70.71, −50)
$p3\; p\_3$ p3	$(50-(-50))/2\approx 70.71(50-(-50))/\backslash sqrt\{2\}\; \backslash approx\; 70.71$ (50−(−50))/2 ≈70.71	$5050$ 50	$(70.71,\; -50)\; (70.71,\backslash \; \backslash phantom\{-\}50)$ (70.71, −50)
$p4\; p\_4$ p4	$(-50-50)/2\approx -70.71(-50-50)/\backslash sqrt\{2\}\; \backslash approx\; -70.71$ (−50−50)/2 ≈−70.71	$5050$ 50	$(-70.71,\; -50)(-70.71,\backslash \; \backslash phantom\{-\}50)$ (−70.71, −50)

$$Xproj=$$ −70.71 −50 −70.71 −50 −70.71 −50 −70.71 −50 (4×2) X_{\text{proj}} = \begin{bmatrix} \phantom{-}70.71 & -50 \\ -70.71 & -50 \\ \phantom{-}70.71 & \phantom{-}50 \\ -70.71 & \phantom{-}50 \end{bmatrix} \quad (4 \times 2) Xproj= −70.71−70.71−70.71−70.71−50−50−50−50 (4×2)

数据量从 $4\times 3=124\; \backslash times\; 3\; =\; 12$ 4×3=12 个数压到 $4\times 2=84\; \backslash times\; 2\; =\; 8$ 4×2=8 个数（节省 33%）。如果想更省、选 k=1，那就只剩 4 个数，但 B 通道就丢了------下一步能看到丢多少。

步骤 7：重建（k = 2）

公式： $Xrecon=Xproj\cdot PT+Xˉ\; X\_\{\backslash text\{recon\}\}\; =\; X\_\{\backslash text\{proj\}\}\; \backslash cdot\; P^T\; +\; \backslash bar\{X\}$ Xrecon=Xproj⋅PT+Xˉ

每像素的重建 = 投影分量沿 $u1\; u\_1$ u1 和 $u2\; u\_2$ u2 还原回去 + 加回均值：
$$Xrecon,p\; =\; xp(1)\; \cdot u1+\; xp(2)\; \cdot u2+(150,150,150)\; X\_\{\backslash text\{recon\},p\}\; =\; x^\{(1)\}\_p\; \backslash cdot\; u\_1\; +\; x^\{(2)\}\_p\; \backslash cdot\; u\_2\; +\; (150,\; 150,\; 150)$$ Xrecon,p=xp(1)⋅u1+xp(2)⋅u2+(150,150,150)

像素	$x(1)\cdot u1\; x^\{(1)\}\; \backslash cdot\; u\_1$ x(1)⋅u1	$x(2)\cdot u2\; x^\{(2)\}\; \backslash cdot\; u\_2$ x(2)⋅u2	+ $Xˉ\; \backslash bar\{X\}$ Xˉ	= 重建 RGB
$p1\; p\_1$ p1	$70.71\cdot (0.7071,-0.7071,0)=(50,-50,0)70.71\; \backslash cdot\; (0.7071,-0.7071,0)\; =\; (50,-50,0)$ 70.71⋅(0.7071,−0.7071,0)=(50,−50,0)	$-50\cdot (0,0,1)=(0,0,-50)-50\; \backslash cdot\; (0,0,1)\; =\; (0,0,-50)$ −50⋅(0,0,1)=(0,0,−50)	(150,150,150)	(200, 100, 100) ✓
$p2\; p\_2$ p2	$-70.71\cdot (0.7071,-0.7071,0)=(-50,50,0)-70.71\; \backslash cdot\; (0.7071,-0.7071,0)\; =\; (-50,50,0)$ −70.71⋅(0.7071,−0.7071,0)=(−50,50,0)	$-50\cdot (0,0,1)=(0,0,-50)-50\; \backslash cdot\; (0,0,1)\; =\; (0,0,-50)$ −50⋅(0,0,1)=(0,0,−50)	(150,150,150)	(100, 200, 100) ✓
$p3\; p\_3$ p3	$70.71\cdot (0.7071,-0.7071,0)=(50,-50,0)70.71\; \backslash cdot\; (0.7071,-0.7071,0)\; =\; (50,-50,0)$ 70.71⋅(0.7071,−0.7071,0)=(50,−50,0)	$50\cdot (0,0,1)=(0,0,50)50\; \backslash cdot\; (0,0,1)\; =\; (0,0,50)$ 50⋅(0,0,1)=(0,0,50)	(150,150,150)	(200, 100, 200) ✓
$p4\; p\_4$ p4	$-70.71\cdot (0.7071,-0.7071,0)=(-50,50,0)-70.71\; \backslash cdot\; (0.7071,-0.7071,0)\; =\; (-50,50,0)$ −70.71⋅(0.7071,−0.7071,0)=(−50,50,0)	$50\cdot (0,0,1)=(0,0,50)50\; \backslash cdot\; (0,0,1)\; =\; (0,0,50)$ 50⋅(0,0,1)=(0,0,50)	(150,150,150)	(100, 200, 200) ✓

k = 2 重建精确等于原图！ 每个像素的 3 个通道都对得上原始值。

对比 k = 1 会怎样？ 假如刚才投影时只取 $u1\; u\_1$ u1（k=1），B 通道被丢，重建时 $p1\; p\_1$ p1 只会得到 $(200,100,150)(200,\; 100,\; 150)$ (200,100,150)------B 通道被均值"填"回去了，但跟真实值 $100100$ 100 差 50。这正说明：k 选多大，看数据本身有几个自由度------本例 2 个自由度，k=2 才能完美。

小结：4 像素玩具图告诉我们什么

步骤	关键数字	直觉
X (n × 3)	4×3 = 12 个数	每像素 1 行
中心化	每像素减 (150,150,150)	原点搬到数据中心；R+G=300 → 中心化后 R+G=0
协方差 C	$100003$ 1 −1 0 −1 1 0 0 0 1 \frac{10000}{3}\begin{bmatrix}1&-1&0\\-1&1&0\\0&0&1\end{bmatrix} 310000 1−10−110001	R 和 G 完全反相关；B 与 R/G 独立
SVD	PC1 = (0.71,-0.71,0), $\sigma 12=200003\; \backslash sigma\_1^2\; =\; \backslash frac\{20000\}\{3\}$ σ12=320000 PC2 = (0,0,1), $\sigma 22=100003\; \backslash sigma\_2^2\; =\; \backslash frac\{10000\}\{3\}$ σ22=310000 PC3 = (0.71,0.71,0), $\sigma 32=0\; \backslash sigma\_3^2\; =\; 0$ σ32=0	2 个非零方向，PC3 沿灰阶方向但没变化
投影 k=2	$(\pm 70.71,\; \pm 50)(\backslash pm\; 70.71,\backslash \; \backslash pm\; 50)$ (±70.71, ±50) 四个	12 → 8 个数
重建	与原图精确相等	k = 2 才完美（k=1 丢 B 通道）

核心结论 ：这个玩具图天然是 2 维 的（受 $R+G=300R+G=300$ R+G=300 这一个约束限制），所以 k=2 完美重建。这跟"自然图通常 k=1 就够"并不矛盾 ------自然图里大量像素近似灰阶（肤色、天空、阴影），整个数据集的有效维度也远小于 3，但有效维数到底是 1 还是 2 还是 3，取决于数据本身 。本节用具体数字把 PCA 流程走通；真实图片的方差占比、长什么样、k 怎么选见 [§ 5](#§ 5 "#%E4%BA%94k-%E6%80%8E%E4%B9%88%E9%80%893-%E4%B8%AA%E4%B8%BB%E6%88%90%E5%88%86%E7%9A%84%E6%96%B9%E5%B7%AE%E5%8D%A0%E6%AF%94")。

---

2、PCA实现完整流程

1. 像素展平为 $(n\times 3)(n\; \backslash times\; 3)$ (n×3) 矩阵

$$X=$$ R1 G1 B1 R2 G2 B2 ⋮ ⋮ ⋮ Rn Gn Bn X = \begin{bmatrix} R_1 & G_1 & B_1 \\ R_2 & G_2 & B_2 \\ \vdots & \vdots & \vdots \\ R_n & G_n & B_n \end{bmatrix} X= R1R2⋮RnG1G2⋮GnB1B2⋮Bn

$nn$ n = 像素数，3 列 = RGB。

2. 中心化（每列减均值）

$$Xcentered=X-Xˉ\; X\_\{\backslash text\{centered\}\}\; =\; X\; -\; \backslash bar\{X\}$$ Xcentered=X−Xˉ

其中 $Xˉ\; \backslash bar\{X\}$ Xˉ 是每列的均值向量。减掉均值后，数据中心在原点------PCA 找的是"偏离方向"。

3. 协方差矩阵 $C=XTX/(n-1)C\; =\; X^T\; X\; /\; (n-1)$ C=XTX/(n−1)

$$C=$$ Var(R) Cov(R,G) Cov(R,B) Cov(G,R) Var(G) Cov(G,B) Cov(B,R) Cov(B,G) Var(B) C = \begin{bmatrix} \text{Var}(R) & \text{Cov}(R,G) & \text{Cov}(R,B) \\ \text{Cov}(G,R) & \text{Var}(G) & \text{Cov}(G,B) \\ \text{Cov}(B,R) & \text{Cov}(B,G) & \text{Var}(B) \end{bmatrix} C= Var(R)Cov(G,R)Cov(B,R)Cov(R,G)Var(G)Cov(B,G)Cov(R,B)Cov(G,B)Var(B)

3×3 矩阵 ------描述 R、G、B 三通道两两之间的相关性。

4. SVD 分解

$$C=U\Sigma VTC\; =\; U\; \backslash Sigma\; V^T$$ C=UΣVT

• $UU$ U：3×3 正交矩阵，每列是一个主成分方向
• $\Sigma \backslash Sigma$ Σ：3 个奇异值，每个值表示该主成分的"信息量"

5. 保留前 k 个主成分

取 $UU$ U 的前 k 列 → 组成 $PP$ P（3 × k 矩阵）。

• $k=1k\; =\; 1$ k=1：1 个方向 → 数据量从 3 维压到 1 维（严重失真）
• $k=2k\; =\; 2$ k=2：2 个方向 → 3 维压到 2 维（较好）
• $k=3k\; =\; 3$ k=3：3 个方向 → 不压缩（理论无损）

6. 投影

$$Xproj=Xcentered\times P(n\times k)\; X\_\{\backslash text\{proj\}\}\; =\; X\_\{\backslash text\{centered\}\}\; \backslash times\; P\; \backslash quad\; (n\; \backslash times\; k)$$ Xproj=Xcentered×P(n×k)

把 10000 像素的 3 维 RGB → 10000 像素的 k 维。

7. 重建

$$Xrecon=Xproj\times PT+Xˉ(n\times 3)\; X\_\{\backslash text\{recon\}\}\; =\; X\_\{\backslash text\{proj\}\}\; \backslash times\; P^T\; +\; \backslash bar\{X\}\; \backslash quad\; (n\; \backslash times\; 3)$$ Xrecon=Xproj×PT+Xˉ(n×3)

把 k 维数据反投影回 3 维 RGB + 加回均值 = 重建图。

---

三、关键代码（用库调用）

use nalgebra::{DMatrix, DVector};
use wasm_bindgen::prelude::*;

#[wasm_bindgen]
pub fn pca_compress(pixels: &[u8], width: u32, height: u32, k: u32) -> Vec<u8> {
    let w = width as usize;
    let h = height as usize;
    let n = w * h;
    let k = (k as usize).min(3).max(1);

    // 1. 像素 → 矩阵 (n × 3)
    let mut data = DMatrix::<f64>::zeros(n, 3);
    for i in 0..n {
        let idx = i * 4;
        data[(i, 0)] = pixels[idx] as f64;
        data[(i, 1)] = pixels[idx + 1] as f64;
        data[(i, 2)] = pixels[idx + 2] as f64;
    }

    // 2. 中心化
    let mean = data.row_mean();
    let mut centered = data.clone();
    for j in 0..3 {
        for i in 0..n {
            centered[(i, j)] -= mean[j];
        }
    }

    // 3. 协方差矩阵
    let cov = (centered.transpose() * &centered) / ((n - 1) as f64);

    // 4. SVD 分解
    let svd = nalgebra::linalg::SVD::new(cov, true, true);
    let u = svd.u.unwrap();

    // 5. 取前 k 个主成分
    let p = u.columns(0, k).clone();

    // 6. 投影
    let projected = &centered * &p;

    // 7. 重建 + 加回均值
    let mut reconstructed = projected * p.transpose();
    for i in 0..n {
        reconstructed[(i, 0)] += mean[0];
        reconstructed[(i, 1)] += mean[1];
        reconstructed[(i, 2)] += mean[2];
    }

    // 写回 RGBA（alpha 复制）
    let mut out = vec![0u8; pixels.len()];
    for i in 0..n {
        let dst_idx = i * 4;
        out[dst_idx]     = reconstructed[(i, 0)].clamp(0.0, 255.0) as u8;
        out[dst_idx + 1] = reconstructed[(i, 1)].clamp(0.0, 255.0) as u8;
        out[dst_idx + 2] = reconstructed[(i, 2)].clamp(0.0, 255.0) as u8;
        out[dst_idx + 3] = pixels[dst_idx + 3];
    }

    out
}

直接调用库，没自己写方法

---

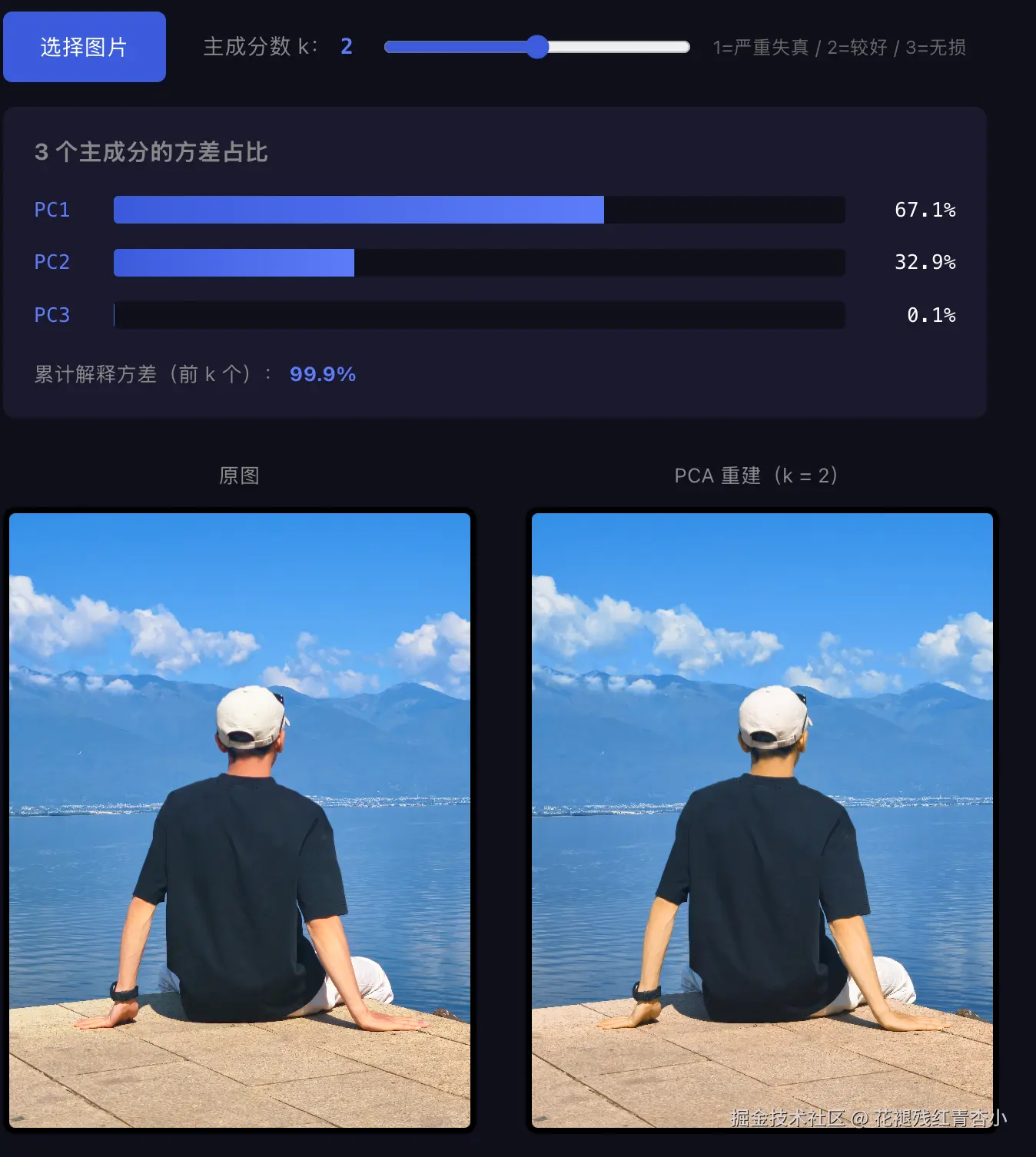

四、前端效果展示

打开页面后：

1. 上传一张图片
2. 拖动 k 滑块（1~3），实时看重建效果
3. 下方有 3 个主成分的方差占比柱状图------直观看到 PC1 通常占大头
4. 对比同一张图在不同 k 下的质量：
   • k = 1：严重失真（颜色偏移、细节丢失）
   • k = 2：较好（能看出原图，颜色略有偏差）
   • k = 3：理论无损

---

五、k 怎么选？3 个主成分的方差占比

5.1 经验数字

k	数据量	视觉质量	累计方差占比（典型自然图）
1	1/3	失真	80~95%
2	2/3	较好	95~99%
3	100%	无损	100%

经验法则：

• PC1 通常占 80~95%（一维就够）
• PC1 + PC2 通常占 95~99%（2 维基本无损）
• PC3 只占 1~5%------几乎总是可以扔掉

5.2 为什么 PC1 ≈ (0.577, 0.577, 0.577)？

自然图的 PC1 通常极其接近灰阶轴 ------三个分量都约 0.577（= $1/3\; 1/\backslash sqrt\{3\}$ 1/3 ）。

这是物理结果，不是巧合：

1. 同一物体的 R/G/B 几乎同步变化 。比如把一张叶子从亮处移到阴影：R、G、B 同时按比例降低（亮度降但色相不变）。这种"整体变亮/变暗"的像素差异，方向就是 (1,1,1)。
2. 颜色恒常性：人眼对绝对亮度敏感，但对"相对色相"钝感。所以拍摄同一场景时，三通道几乎总是成比例变化------协方差矩阵的"长轴"自然指向 (1,1,1) 方向。
3. 极端的"灰阶图" （R=G=B）会得到 PC1 严格沿 (1,1,1)、占 100%------但这是 R=G=B 这个强约束导致的特例，不是一般情形 。§ 二.0 的玩具图虽然 R≠G≠B，但因为 $R+GR+G$ R+G 守恒，灰阶方向 $(1,1,0)(1,1,0)$ (1,1,0) 的方差也是 0------这说明"灰阶方向是否占主"完全取决于数据。

5.3 一个具体自然图的方差占比

把 § 二.0 的 4 像素玩具图替换为一张 100×100 自然照片（如风景照、人像），PCA 给出的 3 个奇异值通常呈下面这种形态：
$$\sigma 1\approx 8500,\sigma 2\approx 1200,\sigma 3\approx 300\; \backslash sigma\_1\; \backslash approx\; 8500,\backslash quad\; \backslash sigma\_2\; \backslash approx\; 1200,\backslash quad\; \backslash sigma\_3\; \backslash approx\; 300$$ σ1≈8500,σ2≈1200,σ3≈300

主成分	奇异值² = 方差	方差占比	直观解释
PC1 ≈ (0.58, 0.58, 0.58)	$85002=72,250,0008500^2\; =\; 72\{,\}250\{,\}000$ 85002=72,250,000	96.6%	灰阶轴（亮度变化）
PC2 ≈ (0.71, -0.71, 0)	$12002=1,440,0001200^2\; =\; 1\{,\}440\{,\}000$ 12002=1,440,000	1.9%	"红-绿"色相偏差
PC3 ≈ (0.41, 0.41, -0.82)	$3002=90,000300^2\; =\; 90\{,\}000$ 3002=90,000	0.1%	"黄-蓝"色相偏差

怎么看这个表 ：总和 ≈ 73,780,000。PC1 = 72,250,000 / 73,780,000 ≈ 97.9% （具体数字随图像变化，但量级稳定）。1 个数字就能描述 96~98% 的差异------这就是 PCA 强大的原因。

5.4 为什么 RGB 图像这么容易压缩？

把上面的方差占比代入压缩比：
$$存储压缩比=k3\times 1累计方差占比（粗略）\; \backslash text\{存储压缩比\}\; =\; \backslash frac\{k\}\{3\}\; \backslash times\; \backslash frac\{1\}\{\backslash text\{累计方差占比\}\}\; \backslash text\{（粗略）\}$$ 存储压缩比=3k×累计方差占比1（粗略）

• k = 1：压缩到 1/3 数据量，但保留 97% 信息 → 300% 效率
• k = 2：压缩到 2/3 数据量，但保留 99% 信息 → 150% 效率

而 PNG/JPEG 不做这种"按方差排序"的取舍------它们用所有 3 个通道 存数据，没有利用通道间相关性 。PCA 之所以"信息密度高"，正是因为 RGB 三通道高度相关 （协方差矩阵的非对角元素接近对角元素 ），整张图的有效自由度远小于 3。

5.5 何时 PC1 不占大头？

PC1 主导依赖于"R/G/B 同步变化"。下面这些图会破坏这个假设：

图像类型	典型 PC1 占比	为什么
自然风景 / 人像	80~95%	灰阶轴主导（亮度变化）
卡通 / 二次元插画	50~70%	高饱和度色块（红 vs 黄 vs 蓝），通道不同步
抽象彩色噪点图	30~40%	各通道独立波动，几乎无相关性
单色 / 调色板图	99~100%	退化情形（方差为 0）

实操建议 ：先看 PC1 占比再选 k。如果 PC1 ≥ 90%，大胆用 k = 1 ；如果 PC1 < 60%，说明图像偏"彩色抽象"风格，k = 2 或 k = 3 都行。

---

六、踩坑提醒

1. 协方差矩阵是对称的

$$Cij\; =\; Cji\; C\_\{ij\}\; =\; C\_\{ji\}$$ Cij=Cji

SVD 分解也是对称矩阵，库会自动处理 ------但计算时只算上三角可以省一半时间。

2. 协方差 = 0 时 SVD 可能不稳定

如果图像纯色 （所有像素 RGB 一样），协方差矩阵全 0，SVD 会除以 0。

解决 ：库会返回 Option，判 None。

3. 像素数 < 4 时无法算协方差

n - 1 在分母------n = 0 或 n = 1 时除以 0。

解决：前端限制图片最小尺寸（10×10 以上）。

4. 调色板和 PCA 不能混

PCA 是逐像素独立------不像鱼眼那样"看邻居"。压缩后颜色可能略偏（因为协方差矩阵是全局的，不是局部的）。

---

七、接下来

任务 21：最小二乘回归------用矩阵求逆解"拟合"问题，做图像去噪。

PCA：找数据的主方向（无监督） 回归：找 y = ax + b 的最佳拟合线（监督）

应用：图片去噪、颜色校准------用线性关系"修正"问题像素。

任务 22：协方差矩阵手写------深挖 PCA 内部原理，库 vs 手算对比。

---

一句话总结

PCA = 找 3 个"最有代表性"的方向，把 RGB 像素从 3 维压到 k 维。

算法核心：协方差矩阵 + SVD 分解------全部 nalgebra 库调用。

拖 k 滑块看效果：k=1 大幅失真，k=2 基本无损，k=3 完全无损。

---

📦 项目地址 ：pixel-math-wasm 🦀 Rust + WebAssembly 实战系列

---

🏷️ 标签 ：#Rust #WebAssembly #图像处理 #PCA #主成分分析 #协方差 #SVD #nalgebra
