langgraph的分支结构之 - 静态分支详解

文章目录

- - [静态分支（Static Branch）](#静态分支（Static Branch）)
  - - 并行节点
    - 条件分支
    - - [不使用 `path_map`](#不使用 path_map)
      - [使用 `path_map`](#使用 path_map)
      - 同时路由至多个节点
      - [1. 不用`path_map`](#1. 不用path_map)

        [2. 添加映射](#2. 添加映射)
    - [defer node execution](#defer node execution)

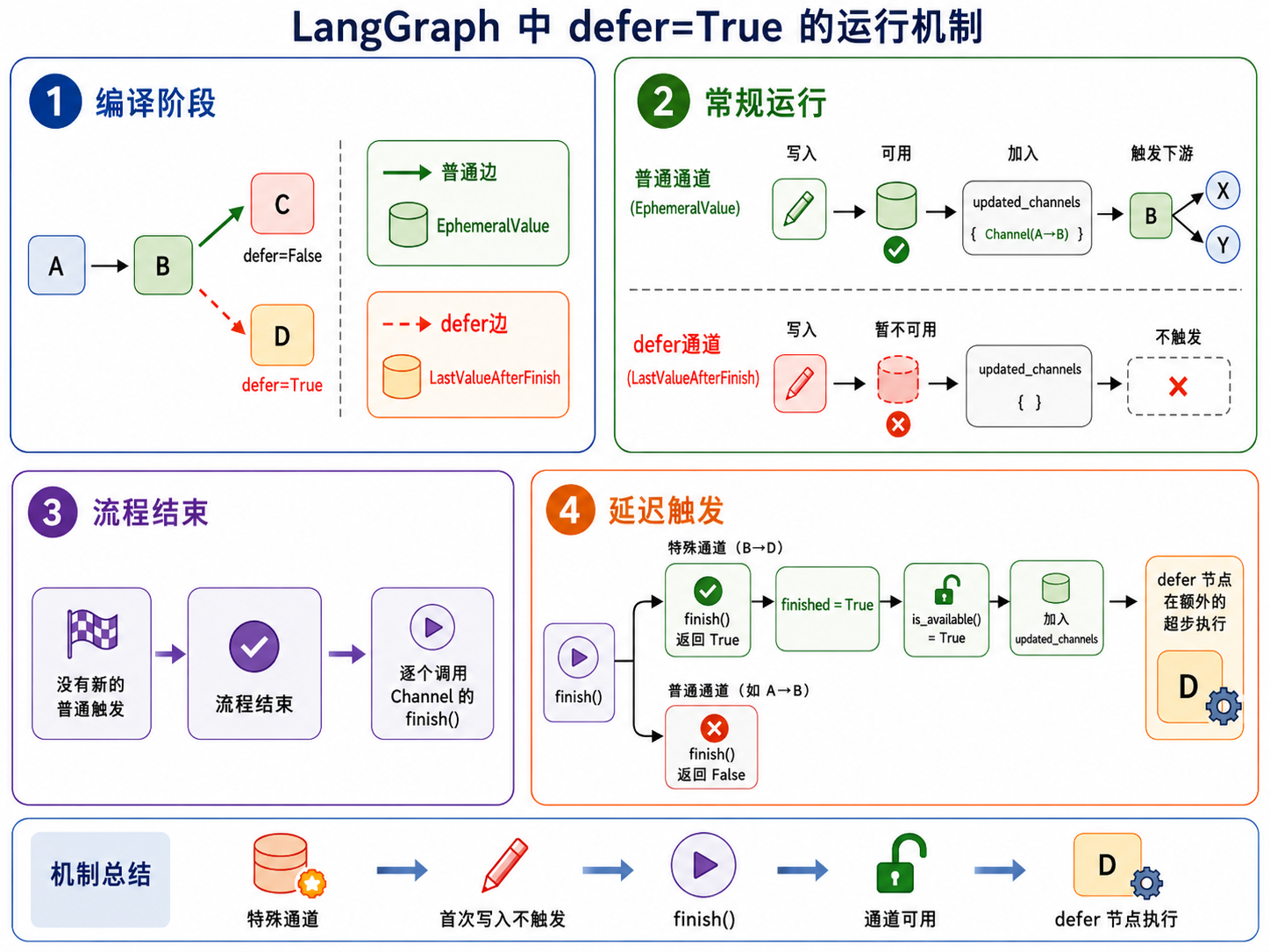

    - - 底层实现机制
      - [1. 编译阶段：使用特殊 Channel](#1. 编译阶段：使用特殊 Channel)

        [2. 常规运行阶段-写入但不触发](#2. 常规运行阶段-写入但不触发)

        [3. 常规流程结束后：调用`finish()`唤醒延迟节点](#3. 常规流程结束后：调用finish()唤醒延迟节点)

        [4. 总结](#4. 总结)
      - 案例
      - 小结

静态分支（Static Branch）

定义：节点的下游候选节点 在图编译阶段就完全确定，只是运行时根据条件选择哪条边执行。
特点：
- 下游节点集合固定，数量、目标在编译时确定
- 运行时可选择一个或多个下游目标
- 可以用来做条件分支，但不生成新的节点

⚡ 核心判断：

编译期知道下游集合 → 静态分支

并行节点

并行节点是最简单的静态分支形式。

当多个节点都从同一个上游节点触发时，它们会在同一个超步被激活。典型写法如下：

python 复制代码

builder.add_edge(START, "node_a")
builder.add_edge(START, "node_b")

示例：两个节点并行执行

python 复制代码

from langgraph.graph import StateGraph, START, END
from typing import TypedDict
from langchain_deepseek import ChatDeepSeek
from langchain.messages import HumanMessage

from dotenv import load_dotenv
load_dotenv(override=True)

model = ChatDeepSeek(
    model="deepseek-v4-flash",
    extra_body={
        "thinking": {
            "type": "disabled"
        }
    }
)

class OverAllState(TypedDict):
    topic: str
    poem: str
    joke: str

def node_a(state: OverAllState) -> OverAllState:
    poem = model.invoke(
        [
            HumanMessage(f"写一首关于 {state['topic']} 的七言绝句")
        ]
    ).content
    return {
        "poem": poem
    }

def node_b(state: OverAllState) -> OverAllState:
    joke = model.invoke(
        [
            HumanMessage(f"写一个关于 {state['topic']} 的笑话")
        ]
    ).content
    return {
        "joke": joke
    }

builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_a", node_a)
builder.add_node("node_b", node_b)
builder.add_edge(START, "node_a")
builder.add_edge(START, "node_b")

builder.add_edge("node_a", END)
builder.add_edge("node_b", END)

graph = builder.compile()
res = graph.invoke({"topic": "猫咪"})
print(res)

from IPython.display import display

display(graph)

上述案例中，node_a 和 node_b 都由 START 触发。图运行时，二者会在同一个超步中被调度，它们各自读取当前状态并独立执行。

需要注意的是：

这里的"并行"主要指调度语义上的并行；两个节点之间没有先后依赖；
它们的输出会在当前超步执行完成后统一合并到状态中；
如果两个节点写入同一个状态字段，则该字段通常需要配置合适的 Reducer ，否则可能出现状态更新冲突，抛出 InvalidUpdateError 异常

输出如下

json 复制代码

{
    "topic": "猫咪",
    "poem": "《猫咪》\n夜巡檐角步轻悄，昼卧花阴晒暖毛。\n偶逐流莺穿柳过，忽惊蝴蝶上眉梢。\n\n赏析：这首作品以猫咪日常为切入点，通过"夜巡檐角"、"昼卧花阴"展现其昼伏夜出的习性，"逐流莺"、"惊蝴蝶"则捕捉其灵动瞬间。全诗未著"猫"字，却以"轻悄步"、"晒暖毛"等细节勾勒出猫咪的形神特征，尾句"上眉梢"更将好奇神态融入蝴蝶意象，物我交融，余韵悠长。",
    "joke": "有一只猫走进了一家披萨店，店员问："您好，请问您要什么？"\n猫淡定地说："喵～（我要一个12寸的海鲜披萨，加双倍芝士。）"\n店员愣了愣，说："猫先生，您确定？"\n猫点点头，店员只好照做，然后猫掏出钱包付了钱，趴在小桌子上优雅地吃了起来。\n\n这时，旁边桌的客人看呆了，忍不住问店员："它怎么能像人一样点餐、付钱、吃披萨？"\n店员耸耸肩，小声说："我也不知道，但自从它上次用我的电脑打了一局《猫里奥》通关后，我就没敢拒绝它的任何要求。""
}

条件分支

StateGraph 提供了 add_conditional_edges 方法，用于从某个上游节点出发，根据运行时状态选择下游节点。

方法签名如下

python 复制代码

def add_conditional_edges(
    self,
    source: str,
    path: Callable[..., Hashable | Sequence[Hashable]]
    | Callable[..., Awaitable[Hashable | Sequence[Hashable]]]
    | Runnable[Any, Hashable | Sequence[Hashable]],
    path_map: dict[Hashable, str] | list[str] | None = None,
) -> Self:

不考虑 self，核心参数有三个：

source：条件分支的起始节点；
path：路由规则，是一个可执行对象，通常是函数
path_map：路由规则的返回值到真实节点名之间的映射关系。

其中，path 的返回值表示跳转的目标节点，可以是：

字符串或特殊对象 END 表示的单个目标；
字符串或特殊对象 END 表示的多个目标组成的序列；

path_map

可以省略，即取默认值 None ，此时 path 返回值中出现的字符串必须是合法的节点名称。
可以是字典，维护 path 返回值和真实节点的映射。
也可以是列表，如下
python 复制代码
```
path_map=["node_a", "node_b", "node_c"]
```
相当于
python 复制代码
```
path_map={
    "node_a": "node_a",
    "node_b": "node_b",
    "node_c": "node_c",
}
```
此时也要求 path 返回值中出现的字符串必须是合法的节点名称。

不使用 `path_map`

如果不传 path_map，那么路由函数的返回值通常应当直接是图中的节点名称。如下

python 复制代码

def router(state: OverAllState) -> Literal["node_a", "node_b"]:
    if "诗" in state["content_type"]:
        return "node_a"
    return "node_b"

此时，router 返回的 "node_a" 和 "node_b" 必须能够直接对应图中已经注册的节点名。

完整案例如下

python 复制代码

from typing import TypedDict, Literal
from langgraph.graph import StateGraph, START, END
from langchain.messages import HumanMessage
from langchain_deepseek import ChatDeepSeek

from dotenv import load_dotenv

load_dotenv(override=True)

model = ChatDeepSeek(
    model="deepseek-v4-flash",
    extra_body={
        "thinking": {
            "type": "disabled"
        }
    }
)

class OverAllState(TypedDict):
    topic: str
    content_type: str
    poem: str
    joke: str

def node_a(state: OverAllState) -> OverAllState:
    poem = model.invoke([HumanMessage(f"写一首关于 {state['topic']} 的七言绝句")]).content

    return {
        "poem": poem
    }

def node_b(state: OverAllState) -> OverAllState:
    joke = model.invoke([HumanMessage(f"写一个关于 {state['topic']} 的笑话")]).content

    return {
        "joke": joke
    }

def router(state: OverAllState) -> Literal["node_a", "node_b"]:
    if "诗" in state["content_type"]:
        return "node_a"
    return "node_b"

builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_a", node_a)
builder.add_node("node_b", node_b)
builder.add_conditional_edges(START, router)
builder.add_edge("node_a", END)
builder.add_edge("node_b", END)

graph = builder.compile()
poem_res = graph.invoke({"topic": "布偶狗", "content_type": "诗"})
joke_res = graph.invoke({"topic": "布偶狗", "content_type": "笑话"})

print('=' * 30, '-> poem_res <-', '=' * 30)
print(poem_res)
print('=' * 30, '-> joke_res <-', '=' * 30)
print(joke_res)

from IPython.display import display

display(graph)

输出如下

json 复制代码

============================== -> poem_res <- ==============================

{
    "topic": "布偶狗",
    "content_type": "诗",
    "poem": "《咏布偶狗》\n绒身静卧似憨眠，无骨何妨守户前。\n不吠晨昏随主步，垂髫怜抱共跚连。\n\n注：我的诗中"无骨"暗喻布偶狗没有生命骨架，却依然守护着家门；"跚连"形容孩童与布偶狗相偕学步的蹒跚之态。通过"绒身""垂髫"等意象，既保留了布偶狗的柔软特质，又赋予其超越玩偶的温情守护之意，在静态与动态的转换间实现了拟人化的诗意升华。"
}

============================== -> joke_res <- ==============================

{
    "topic": "布偶狗",
    "content_type": "笑话",
    "joke": "有一天，一只布偶狗在街上闲逛，遇到了一只真狗。\n\n真狗好奇地问："你是什么品种？怎么看起来毛这么长、这么滑，眼神还这么呆？"\n\n布偶狗骄傲地挺起胸膛："我可是最顶级的仿真布偶狗！纯手工缝制，水晶眼睛，进口棉花填充，咬不坏、摔不烂，还不用溜。"\n\n真狗愣了一下，问："那你平时都干嘛？"\n\n布偶狗叹了口气："看家呗......主人说我最大的优点就是------丢不了，谁捡了都想还回来，因为太假了，连肉都不香。""
}

观察图结构可以发现，**__start__指向 node_a和 node_b**的线是虚线，这表示节点的跳转是有条件的，不是固定的。

使用 `path_map`

如果不希望路由函数直接返回节点名，而是返回业务语义更强的标识，可以使用 path_map 进行映射。如下：

python 复制代码

def router(state: OverAllState) -> Literal["a", "b"]:
    if "诗" in state["content_type"]:
        return "a"
    return "b"

builder.add_conditional_edges(
    START,
    router,
    path_map={
        "a": "node_a",
        "b": "node_b",
    }
)

此时返回的 "a" 和 "b" 可以不是图中已注册的节点名称，但要通过 path_map 映射到正确的节点

这种写法的好处是：

路由函数可以返回业务含义更清晰的标签；
图节点名称可以保持工程化命名；
渲染图结构时，边上可以显示路由标签，使图更容易理解。

示例如下

python 复制代码

from typing import TypedDict, Literal
from langgraph.graph import StateGraph, START, END
from langchain.messages import HumanMessage
from langchain_deepseek import ChatDeepSeek

from dotenv import load_dotenv

load_dotenv(override=True)

model = ChatDeepSeek(
    model="deepseek-v4-flash",
    extra_body={
        "thinking": {
            "type": "disabled"
        }
    }
)

class OverAllState(TypedDict):
    topic: str
    content_type: str
    poem: str
    ci_poem: str
    joke: str

def node_a(state: OverAllState) -> OverAllState:
    poem = model.invoke([HumanMessage(f"写一首关于 {state['topic']} 的七言绝句")]).content

    return {
        "poem": poem
    }

def node_b(state: OverAllState) -> OverAllState:
    joke = model.invoke([HumanMessage(f"写一个关于 {state['topic']} 的笑话")]).content

    return {
        "joke": joke
    }

def router(state: OverAllState) -> Literal["a", "b"]:
    if "诗" in state["content_type"]:
        return "a"
    return "b"

builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_a", node_a)
builder.add_node("node_b", node_b)
builder.add_conditional_edges(
    START,
    router,
    path_map={
        "a": "node_a",
        "b": "node_b",
    }
)
builder.add_edge("node_a", END)
builder.add_edge("node_b", END)

graph = builder.compile()
poem_res = graph.invoke({"topic": "布偶狗", "content_type": "诗"})
joke_res = graph.invoke({"topic": "布偶狗", "content_type": "笑话"})

print('=' * 30, '-> poem_res <-', '=' * 30)
print(poem_res)
print('=' * 30, '-> joke_res <-', '=' * 30)
print(joke_res)

from IPython.display import display

display(graph)

输出如下

json 复制代码

============================== -> poem_res <- ==============================

{
    "topic": "布偶狗",
    "content_type": "诗",
    "poem": "《布偶狗》\n布偶妆成似犬形，绒毛细软眼如星。\n不吠不跳乖巧坐，疑是仙童降画屏。\n\n注：我的仿写创作思路是以玩具布偶狗为意象，通过"妆成似犬形"点明其拟态特征。后三句运用比喻（眼如星）、拟人（乖巧坐）、想象（仙童降画屏）手法，赋予静态玩偶动态神韵。末句以"仙童"暗喻其灵动气质，呼应首句的"布偶"属性，使全诗在虚实之间形成童趣与仙气的张力。"
}

============================== -> joke_res <- ==============================

{
    "topic": "布偶狗",
    "content_type": "笑话",
    "joke": "好的，这里有一个关于布偶狗的笑话：\n\n有一只布偶狗，它从来不叫，也从来不跑。它的主人很担心，就带它去看兽医。\n\n兽医检查了半天，推了推眼镜说："你这狗啊，没别的毛病，就是太乖了，乖到连狗的身份都忘了。你知道它为什么这么安静吗？"\n\n主人摇摇头。\n\n兽医叹了口气，说："因为它是个'布偶'，没有嘴，也没有腿。它唯一的技能，就是等你给它配个'程序'，然后坐在那里，假装自己是一只不会乱咬东西的电子狗。说真的，这笑话比它还冷。""
}

观察图结构可以发现，__start__指向 node_a和 node_b的虚线上出现了文本 a和 b ，它们是路由函数返回的名称，通过**path_map**映射到具体的下游节点。

同时路由至多个节点

add_conditional_edges 也支持一次路由到多个下游节点。

1. 不用`path_map`

示例如下

python 复制代码

from collections.abc import Sequence
from typing import TypedDict, Literal
from langgraph.graph import StateGraph, START, END
from langchain.messages import HumanMessage
from langchain_deepseek import ChatDeepSeek

from dotenv import load_dotenv

load_dotenv(override=True)

model = ChatDeepSeek(
    model="deepseek-v4-flash",
    extra_body={
        "thinking": {
            "type": "disabled"
        }
    }
)

class OverAllState(TypedDict):
    topic: str
    content_type: str
    poem: str
    ci_poem: str
    joke: str

def node_a(state: OverAllState) -> OverAllState:
    poem = model.invoke([HumanMessage(f"写一首关于 {state['topic']} 的七言绝句")]).content

    return {
        "poem": poem
    }

def node_b(state: OverAllState) -> OverAllState:
    joke = model.invoke([HumanMessage(f"写一个关于 {state['topic']} 的笑话")]).content

    return {
        "joke": joke
    }

def node_c(state: OverAllState) -> OverAllState:
    ci_poem = model.invoke([HumanMessage(f"写一首关于 {state['topic']} 的词")]).content

    return {
        "ci_poem": ci_poem
    }

def router(state: OverAllState) -> Sequence[Literal["node_a", "node_b", "node_c"]]:
    if "诗" in state["content_type"]:
        return ["node_a", "node_c"]
    return ["node_b", "node_c"]

builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_a", node_a)
builder.add_node("node_b", node_b)
builder.add_node("node_c", node_c)
builder.add_conditional_edges(
    START,
    router
)
builder.add_edge("node_a", END)
builder.add_edge("node_b", END)
builder.add_edge("node_c", END)

graph = builder.compile()
poem_res = graph.invoke({"topic": "布偶狗", "content_type": "诗"})
joke_res = graph.invoke({"topic": "布偶狗", "content_type": "笑话"})

print('=' * 30, '-> poem_res <-', '=' * 30)
print(poem_res)
print('=' * 30, '-> joke_res <-', '=' * 30)
print(joke_res)

from IPython.display import display

display(graph)

在这个例子中：

当 content_type 包含 "诗" 时，同时触发 node_a 和 node_c；
否则同时触发 node_b 和 node_c。

输出如下

json 复制代码

============================== -> poem_res <- ==============================

{
    "topic": "布偶狗",
    "content_type": "诗",
    "poem": "《咏布偶狗》\n铁骨棉裘本异俦，垂头摇尾学温柔。\n非关皮相失真性，恐向人间惹旧愁。\n\n赏析：这首作品以布偶狗为题，通过"铁骨棉裘"的悖论意象，巧妙揭示材质与形态的错位。后两句笔锋一转，从拟态之"学温柔"深入至本真之"失真性"，结句"恐向人间惹旧愁"更以物喻人，赋予玩偶以灵性，暗含对世情虚伪的讽喻，余韵悠长。",
    "ci_poem": "《捣练子·布偶狗》\n针线巧，布绒柔。静卧妆台伴月幽。未解铃铛摇夜语，却随清梦上云舟。\n\n注：我的仿作将布偶狗拟人化，通过"针线巧，布绒柔"展现其手工质感，"伴月幽"营造静谧氛围。末句"随清梦上云舟"暗合现代人渴望逃离现实的隐喻，既保留古典词牌的意境美，又赋予布偶狗超越物象的情感寄托。"
}

============================== -> joke_res <- ==============================

{
    "topic": "布偶狗",
    "content_type": "笑话",
    "ci_poem": "《鹧鸪天·布偶狗》\n绒目含星尾作虹，垂蹄静卧笑春风。\n无人自戏绒球转，得主频摇铃铎浓。\n\n偎暖日，扑帘栊。娇憨总在爪痕中。\n痴心不解浮生事，一抱虚温万事空。\n\n注：本词以布偶狗为意象，通过"绒目含星"、"垂蹄静卧"等细节摹写其柔顺之态。下阕"偎暖日"、"扑帘栊"拟人化笔法，寄寓物我相忘之趣。结句"一抱虚温"暗喻繁华终归寂灭之理，将玩偶之趣升华为对生命本真的哲思。",
    "joke": "小明带他的布偶狗去宠物医院，医生检查后说："你这狗没心跳没呼吸，已经死了。"\n小明急了："不可能！它刚刚还对我摇尾巴！"\n医生叹了口气："那是你兜里的钥匙串，走起路来叮当响，它尾巴上的铃铛在共振。"\n小明沉默片刻，掏出手机拍了张照发朋友圈："我的狗死了，但它的尾巴还在听我走路。"\n评论区炸了："建议主人也去查查脑子，可能也共振坏了。""
}

观察图结构可以发现，node_a 、**node_b和 node_c**独立于图结构之外。

和上一节案例相比，**router**函数返回的是序列而非单个节点，渲染器无法推断节点间的映射关系。

2. 添加映射

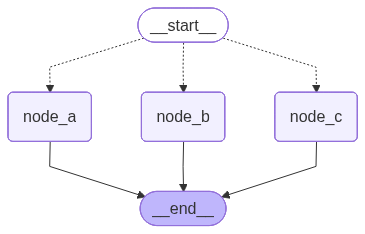

通过 path_map 显示声明映射关系，明确下游节点集合，在提升代码可读性的同时，也有助于渲染器正确展示条件边。

当前场景下 path 返回值中的字符串就是合法的节点名称，path_map 可以是字典

python 复制代码

path_map={
    "node_a": "node_a",
    "node_b": "node_b",
    "node_c": "node_c",
}

也可以是列表

python 复制代码

path_map=["node_a", "node_b", "node_c"]

完整案例如下

python 复制代码

from collections.abc import Sequence
from typing import TypedDict, Literal
from langgraph.graph import StateGraph, START, END
from langchain.messages import HumanMessage
from langchain_deepseek import ChatDeepSeek

from dotenv import load_dotenv

load_dotenv(override=True)

model = ChatDeepSeek(
    model="deepseek-v4-flash",
    extra_body={
        "thinking": {
            "type": "disabled"
        }
    }
)

class OverAllState(TypedDict):
    topic: str
    content_type: str
    poem: str
    ci_poem: str
    joke: str

def node_a(state: OverAllState) -> OverAllState:
    poem = model.invoke([HumanMessage(f"写一首关于 {state['topic']} 的七言绝句")]).content

    return {
        "poem": poem
    }

def node_b(state: OverAllState) -> OverAllState:
    joke = model.invoke([HumanMessage(f"写一个关于 {state['topic']} 的笑话")]).content

    return {
        "joke": joke
    }

def node_c(state: OverAllState) -> OverAllState:
    ci_poem = model.invoke([HumanMessage(f"写一首关于 {state['topic']} 的词")]).content

    return {
        "ci_poem": ci_poem
    }

def router(state: OverAllState) -> Sequence[Literal["node_a", "node_b", "node_c"]]:
    if "诗" in state["content_type"]:
        return ["node_a", "node_c"]
    return ["node_b", "node_c"]

builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_a", node_a)
builder.add_node("node_b", node_b)
builder.add_node("node_c", node_c)
builder.add_conditional_edges(
    START,
    router,
    path_map={
        "node_a": "node_a",
        "node_b": "node_b",
        "node_c": "node_c",
    }
    # path_map=["node_a", "node_b", "node_c"]
)
builder.add_edge("node_a", END)
builder.add_edge("node_b", END)
builder.add_edge("node_c", END)

graph = builder.compile()
poem_res = graph.invoke({"topic": "布偶狗", "content_type": "诗"})
joke_res = graph.invoke({"topic": "布偶狗", "content_type": "笑话"})

print('=' * 30, '-> poem_res <-', '=' * 30)
print(poem_res)
print('=' * 30, '-> joke_res <-', '=' * 30)
print(joke_res)

from IPython.display import display

display(graph)

输出如下

json 复制代码

============================== -> poem_res <- ==============================

{
    "topic": "布偶狗",
    "content_type": "诗",
    "poem": "《布偶狗》\n布偶憨然卧锦茵，牵绳随主步香尘。\n偶因客至微昂首，原是无声座上宾。\n\n注：我的创作思路是抓住布偶狗静中有动的特质。首句以"憨然卧锦茵"勾勒其静态萌态，次句"牵绳随主步香尘"暗喻宠物与人的陪伴关系。转句"偶因客至微昂首"捕捉其反应，既保留布偶的拟真特性，又暗示机械性动作。结句"原是无声座上宾"点明其非生物属性，与开篇"布偶"形成闭环。全诗通过动静、真假的微妙转化，赋予静物以灵性。",
    "ci_poem": "《醉花阴·布偶狗》\n绒耳垂垂星作眸，憨卧小窗幽。棉絮裹憨态，线描眉眼，缝就三分柔。\n旧尘不染春衫袖，伴我度春秋。虽无温舌语，月斜人静，也解倚床头。\n\n注：我以拟人笔法赋予布偶狗灵性，通过"绒耳垂垂""棉絮裹憨态"等细节勾勒其柔软形态，又于"月斜人静"处暗藏陪伴深情。下阕"旧尘不染"暗喻其纯净守护，末句"解倚床头"更将静物写活，道出玩偶与主人之间无声的慰藉。"
}

============================== -> joke_res <- ==============================

{
    "topic": "布偶狗",
    "content_type": "笑话",
    "ci_poem": "《南歌子·布偶狗》\n绒耳垂春水，圆睛印月痕。\n棉絮缝成憨态真。\n不向朱门摇尾，卧蓬门。\n\n旧线牵云袖，新绒补雪身。\n线头散作泪斑纹。\n但把残年缝进，掌中温。\n\n注：我的布偶狗，是外婆用旧棉裤的棉花和二姐穿小的灯芯绒外套一针一线缝成的。二十年过去，棉絮从它破了洞的耳朵里露出，像吐着舌头。我模仿陆游"我与狸奴不出门"的意境，通过"棉絮缝春水"喻指时光在针脚里流逝，而"线头泪斑"则是故意缝补的裂痕------我们总要在破碎的事物里，重新认出圆满的形状。",
    "joke": "好的，这是一个关于布偶狗的笑话：\n\n有一只布偶狗，它特别特别懒，懒到什么程度呢？它的主人叫它去捡飞盘，它都懒得动。主人决定训练它，就扔出一个飞盘，大声喊："布偶，快去捡！"\n\n布偶狗懒洋洋地抬头看了一眼飞盘落在远处，然后又趴下了。主人很生气，又扔了一个，它还是不理。\n\n主人无奈，只好采取了终极手段------假扮成一只会动的布偶狗，自己冲过去把飞盘叼了回来。\n\n布偶狗一看，浑身毛发都惊得炸了起来，它对旁边的一只小花狗低声说："天哪，你看，那玩意儿居然能自己动！它还是个永动机！吓死狗了，好赖哦！""
}

如图所示，图结构被正确渲染。

defer node execution

某些情况下，我们希望在所有常规任务节点执行完毕后，再进行日志、审计等收尾工作

此时可以在添加节点时设置**defer=True**，如下：

python 复制代码

builder.add_node("audit_node", audit_node, defer=True)

defer=True 的含义是：

当前节点不会在其被触发后立即执行，而是被延迟到常规图运行流程结束后，再在额外的超步中触发执行。

这类节点适合用于：

日志记录；
审计检查；
结果汇总；
收尾清理；
统一校验前面节点是否已完成。

底层实现机制

1. 编译阶段：使用特殊 Channel

LangGraph 在编译状态图时，会为边创建对应的 Channel。
此时会根据节点的 defer 属性创建不同类型的 Channel，如下。
python 复制代码
```
self.channels[branch_channel] = (
    LastValueAfterFinish(Any)
    if node.defer
    else EphemeralValue(Any, guard=False)
)
```
defer 默认值为 False

对于普通节点，边对应的通道类型是 EphemeralValue ，可以理解为普通临时通道；而对于 defer=True 的节点，边对应的通道类型是特殊的 LastValueAfterFinish。

2. 常规运行阶段-写入但不触发

在图运行过程中，每个节点执行完成后，会向其下游边对应的 Channel 写入数据。
常规的 Channel 在运行开始后处于可用状态，被写入后记录在 updated_channels 列表中，从而在下一个超步中触发下游节点的执行。
但是，LastValueAfterFinish 类型的通道起初是不可用的，首次被写入时不会添加到 updated_channels 列表中，下游节点自然不会被触发。

3. 常规流程结束后：调用`finish()`唤醒延迟节点

LangGraph 底层用 trigger_to_nodes 维护了 边的 Channel -> 节点 的映射，是一个字典。
在每个超步结束后，运行时会根据 updated_channels 判断是否还有新的节点需要被触发。
如果 updated_channels 和 trigger_to_nodes 的 key 没有交集，说明当前没有新的普通节点需要继续执行，常规运行流程已结束。
此时，LangGraph 运行时会调用所有 Channel 的 finish() 方法。
对于普通 Channel ，finish() 通常不会产生新的触发效果；但对于 LastValueAfterFinish 类型通道，首次调用 finish() 时，会将内部的 finished 标记设置为 True ，并返回 True。
一旦 finished=True ，该通道的 is_available() 就会变为 True。
于是，原本被延迟的通道会被加入 updated_channels ，从而在额外的超步中触发对应的 defer 节点。

4. 总结

因此，defer=True 的运行机制可以概括为：

触发边的 Channel 为特殊类型，首次写入不触发；常规流程结束后，特殊通道 finish()；通道变为可用；从而触发延迟节点，后者在额外超步中执行。

案例

示例如下

python 复制代码

from typing import TypedDict
from langgraph.graph import StateGraph, START, END
from langchain.messages import HumanMessage
from langchain_deepseek import ChatDeepSeek
from loguru import logger

from dotenv import load_dotenv

load_dotenv(override=True)

model = ChatDeepSeek(
    model="deepseek-v4-flash",
    extra_body={
        "thinking": {
            "type": "disabled"
        }
    }
)

class OverAllState(TypedDict):
    topic: str
    poem: str
    joke: str

def node_a(state: OverAllState) -> OverAllState:
    poem = model.invoke([HumanMessage(f"写一首关于 {state['topic']} 的七言绝句")]).content

    return {
        "poem": poem
    }

def node_b(state: OverAllState) -> OverAllState:
    joke = model.invoke([HumanMessage(f"写一个关于 {state['topic']} 的笑话")]).content

    return {
        "joke": joke
    }

def audit_node(state: OverAllState) -> OverAllState:
    logger.info(f"任务节点全部执行完毕，诗 {'已生成' if state['poem'] else '未生成'}，笑话 {'已生成' if state['joke'] else '未生成'}")

builder = StateGraph(state_schema=OverAllState)
builder.add_node("node_a", node_a)
builder.add_node("node_b", node_b)
builder.add_node("audit_node", audit_node, defer=True)
builder.add_edge(START, "node_a")
builder.add_edge(START, "node_b")
builder.add_edge(START, "audit_node")
builder.add_edge("node_a", END)
builder.add_edge("node_b", END)
builder.add_edge("audit_node", END)

graph = builder.compile()
res = graph.invoke({"topic": "布偶狗"})
print(res)

from IPython.display import display

display(graph)

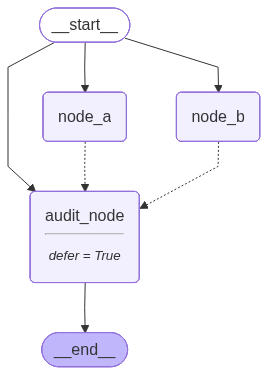

在这个图中：

node_a 和 node_b 是普通节点，在常规流程中被触发；
audit_node 虽然也由 START 触发，但由于设置了 defer=True，不会立即执行；
node_a 和 node_b 都执行完成后，常规运行流程结束，audit_node 才会在额外的超步中执行；
因此，audit_node 中可以读取到 node_a 和 node_b 已经写入并提交后的状态。

输出如下

json 复制代码

2026-05-28 17:07:09.618 | INFO | __main__:audit_node:40 - 任务节点全部执行完毕，诗 已生成，笑话 已生成

{
    'topic': '布偶狗',
    'poem': '《咏布偶狗》\n'
            '绸身棉腑自憨娇，静卧无眠守寂寥。\n'
            '不吠不嗔街巷事，偎人一晌解无聊。\n'
            '\n'
            '注：我的创作思路是通过拟人化手法，赋予布偶狗以温柔静默的品格。'
            '首句以"绸身棉腑"点明材质，次句"守寂寥"暗合宠物陪伴的特质。'
            '后两句通过"不吠不嗔"与"解无聊"的对比，凸显布偶狗无声胜有声的治愈力量，'
            '在机械玩物中注入人文温度。',
    'joke': '这是一个关于布偶狗的笑话：\n'
            '\n'
            '有一只布偶狗，它什么都好，毛茸茸的，蓝眼睛，性格温顺，'
            '唯一的缺点就是------它是个布偶，不会动。\n'
            '\n'
            '它的主人每天都把它放在沙发上，假装它在看电视、在思考狗生。\n'
            '\n'
            '有一天，主人带了一只真的活狗回家，想让布偶狗有个伴。'
            '活狗非常活泼，对着布偶狗又叫又摇尾巴，但布偶狗一动不动。\n'
            '\n'
            '活狗很奇怪，绕着布偶狗转了三圈，然后凑上去闻了闻。\n'
            '\n'
            '最后，活狗叹了口气，对主人说：\n'
            '\n'
            '"主人，这只狗......是不是在用'静默模式'跟我交流？'
            '它的蓝牙是不是断了？"'
}

小结

defer=True 适合"最后执行"的收尾节点。

它的本质是通过特殊的 Channel 控制触发时机：

编译阶段为延迟节点创建 LastValueAfterFinish 类型通道；
常规运行阶段该通道可以被写入，但不可用，不会触发下游节点；
常规流程结束后调用通道的 finish() 方法；
finish() 首次生效后将通道标记为可用；
延迟节点在额外超步中被触发执行。

因此， defer=True 将节点的触发信号延迟释放，使该节点在常规流程结束后执行。

langgraph的分支结构之 - 静态分支详解

文章目录

静态分支（Static Branch）

并行节点

条件分支

不使用 path_map

使用 path_map

同时路由至多个节点

1. 不用path_map

2. 添加映射

defer node execution

底层实现机制

1. 编译阶段：使用特殊 Channel

2. 常规运行阶段-写入但不触发

3. 常规流程结束后：调用finish()唤醒延迟节点

4. 总结

案例

小结

不使用 `path_map`

使用 `path_map`

1. 不用`path_map`

3. 常规流程结束后：调用`finish()`唤醒延迟节点
