LabVIEW自动化测试台中的硬件抽象层与插件架构设计

阅读时间 | 8分钟 | 适用人群 | LabVIEW测试系统架构师、仪器控制开发者、企业级自动化测试工程师

任务背景

在企业级自动化测试台开发中，常面临以下挑战：

• 不同团队使用不同品牌的示波器、直流负载、电源等仪器
• 希望开发一套通用GUI，能在任意仪器组合上运行
• 未来可能新增仪器型号，需避免修改核心代码

典型误区：试图开发"万能驱动"支持所有仪器，最终陷入维护泥潭。

核心概念：硬件抽象层（HAL）

什么是HAL？

硬件抽象层（Hardware Abstraction Layer）是在应用程序与具体仪器驱动之间的中间层，提供统一的接口屏蔽底层差异。

理想目标 ：上层代码调用Read Current()时，无需关心背后是Keysight电源还是Keithley源表。

HAL的现实困境

HAL项目往往经历三个阶段：

1. 蜜月期：初期支持2-3种仪器，接口简洁优雅
2. 膨胀期：新增仪器暴露出能力差异 示波器A有2通道，示波器B有4通道 示波器C的前两通道支持10种模式，后两通道仅支持2种 示波器D有特殊"超级通道"，示波器E仅支持频域测量
3. 崩溃期：要么变成充满特例的怪物，要么退化为仅支持最初2种仪器的残废

HAL不是技术问题，而是范围管理问题。试图做"瑞士军刀"必然失败。

可行方案对比

方案一：配置文件+多驱动集成（推荐入门）

建议的务实方案：

1. 将所有可能的仪器驱动打包进程序
2. 使用配置文件声明当前环境中的仪器型号
3. 运行时根据配置加载对应驱动

优势：

• 实现简单，无需复杂架构
• 适合仪器种类有限（4-5种）的场景
• 用户只需修改配置文件即可切换仪器

劣势：

• 每新增一种仪器需重新编译VI
• 未使用的驱动仍占用资源

适用场景：企业内部标准化程度较高，仪器品牌相对集中。

方案二：插件架构+工厂模式（推荐进阶）

工业级方案：

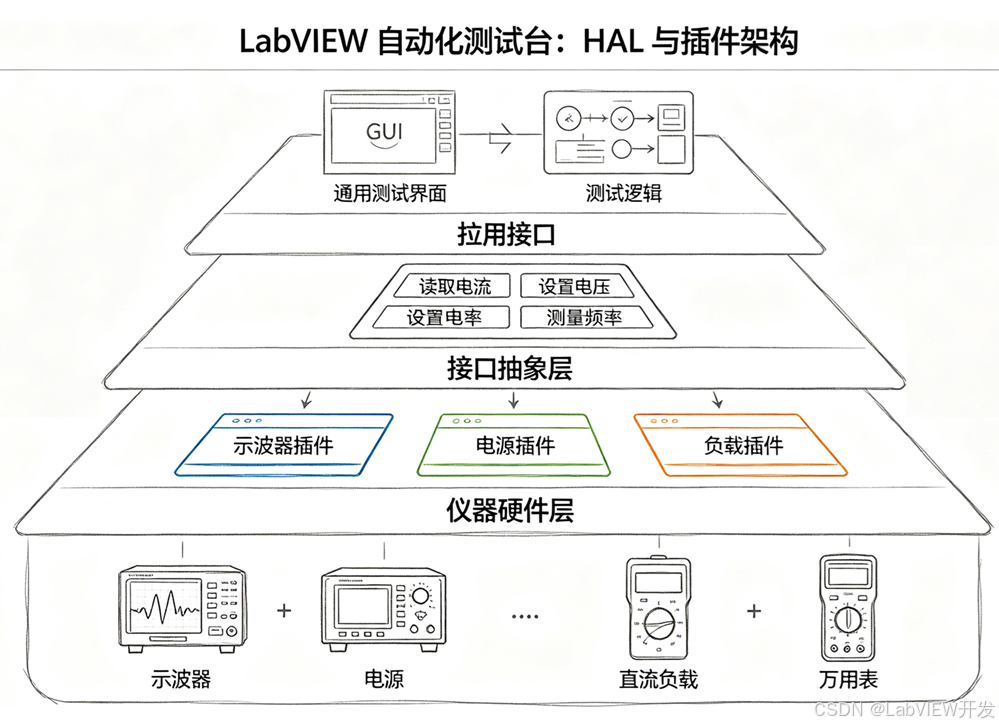

架构层次

|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| ┌─────────────────────────────────┐ │ 应用程序（GUI + 测试逻辑） │ ├─────────────────────────────────┤ │ 接口层（Interface） │ │ - Read Current() │ │ - Set Voltage() │ │ - Measure Frequency() │ ├─────────────────────────────────┤ │ 插件管理层（Factory） │ │ - 根据INI文件加载对应插件 │ │ - 动态实例化仪器类 │ ├─────────────────────────────────┤ │ 插件层（Concrete Classes） │ │ - KeysightDSO.vi │ │ - TektronixDSO.vi │ │ - KeithleyPSU.vi │ └─────────────────────────────────┘ |

实现步骤

1. 定义接口（Interface ） 使用LabVIEW 2020+的Interface功能 定义通用方法如Read Current、Set Voltage 注意：接口应覆盖最小子集，避免包含特定仪器独有的功能
2. 创建仪器类（Concrete Classes ） 每个仪器型号实现一个类，继承自对应类型的接口 重写接口方法，调用底层VISA/IVI驱动 处理仪器特有功能（如4通道示波器的额外通道）
3. 开发工厂模块（Factory ） 读取INI配置文件，解析仪器型号和通信协议（TCP/USB/Serial） 根据型号动态实例化对应的仪器类 返回接口引用给上层应用
4. 编写INI 配置文件 ini Instruments Oscilloscope=KeysightDSO PowerSupply=KeithleyPSU DCLoad=ChromaLoad

Communication Oscilloscope_Port=TCPIP0::192.168.1.100::INSTR PowerSupply_Port=GPIB0::5::INSTR

|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| **优势**： - 新增仪器只需添加插件类，无需修改核心代码 - 支持运行时动态切换仪器 - 符合开闭原则（对扩展开放，对修改关闭） **劣势**： - 前期架构设计工作量大（预计数十小时） - 需要团队成员学习插件开发规范 - 外部团队可能宁愿自己开发应用也不愿学习你的插件接口 **适用场景**：长期维护的大型测试平台，仪器种类繁多且频繁更新。 ### 方案三：标准协议优先（SCPI/IVI） 若仪器支持IEEE 488.2、SCPI或IVI框架，可直接使用标准命令集： - **SCPI示例**：`MEASure:VOLTage:DC?` 适用于大多数数字万用表 - **IVI驱动**：NI提供的互换性虚拟仪器驱动，支持多品牌同类仪器 **局限性**： - 并非所有厂商都遵循标准 - 高级功能（如示波器的特殊触发模式）无法通过标准命令访问 ## 决策指南 | 因素 | 选方案一 | 选方案二 | 选方案三 | |------|---------|---------|---------| | 仪器种类 | ≤5种 | >5种且持续增长 | 均支持SCPI/IVI | | 开发周期 | <1个月 | >3个月 | 视标准覆盖率而定 | | 团队规模 | 1-2人 | 专职架构团队 | 中小型团队 | | 维护预期 | 短期项目 | 长期产品线 | 标准化程度高的行业 | ## 关键注意事项 1. **不要过度抽象**：接口方法应聚焦核心功能，特殊功能通过可选接口或类型转换访问 2. **通信层解耦**：将VISA/TCP/Serial通信封装为独立的Device Layer，与仪器逻辑分离 3. **错误处理统一**：所有插件应返回标准化的错误簇，便于上层统一处理 4. **文档先行**：为插件开发者提供详细的接口规范和示例，降低接入门槛 |
