Chromium 源码学习笔记（七）：那些跨进程的调用，底下都是同一个东西——Mojo

这是我 Chromium 源码学习系列的第七篇。前面六篇分别写了整体架构、Navigation、Network、Renderer、Input 和 V8 / JavaScript Pipeline。这一篇不再新开一条业务链路，而是回头把前几篇里反复出现、但每次都一笔带过的一件事讲清楚：跨进程调用。

写到第七篇，我发现有个词一直在出现

整理前几篇笔记的时候，我注意到一件事。

几乎每一篇里，都有一个"跨进程"的瞬间：

第二篇 Navigation Pipeline 里，content 组织完导航后，通过 CommitNavigation 把 commit 参数和 body pipe 交给 renderer。这是一次 Browser process 到 Renderer process 的调用。

第三篇 Network Pipeline 里，资源请求通过 URLLoaderFactory 创建 URLLoader，交给 Network Service 处理，响应再通过 URLLoaderClient 持续返回。这是 Renderer / Browser 和 Network Service 之间的调用。

第四篇 Renderer Pipeline 里，cc 合成完的 CompositorFrame 要提交给 Viz 做最终聚合。这是 Renderer process 到 GPU process 的调用。

第五篇 Input Pipeline 里，Browser process 判断完输入目标后，要把事件转发给正确的 renderer。这又是一次跨进程调用。

当时写这些的时候，我都是一句话带过："交给""提交给""转发给"。

好像进程之间传东西是一件很自然的事。

但它其实一点都不自然。

进程之间不能直接调用 C++ 对象

这是多进程架构里最基本的一个约束。

Browser process 里的一个对象，不能直接 new 一个 Renderer process 里的对象，也不能直接调用它的方法。它们是两个独立的操作系统进程，地址空间完全隔离。

所以前面那些"交给""提交给""转发给"，每一次背后都需要回答同一组问题：

text 复制代码

接口怎么定义，让两边对方法和参数有一致理解？
调用方手里拿到的是什么？
实现方在另一个进程，消息怎么送过去？
结果怎么回来？

Chromium 对这组问题的统一答案，就是 Mojo。

我现在的理解是：

text 复制代码

前面几篇里所有的跨进程调用，
不管是 CommitNavigation、URLLoaderFactory 还是 CompositorFrame 提交，
底下都是同一套机制：
接口用 .mojom 定义，调用方持有 Remote，服务方绑定 Receiver，
方法调用被序列化成消息，通过 MessagePipe 跨进程传递。

这一篇就想把这个基本模型讲清楚。

一切从 .mojom 开始

Mojo 里的跨进程接口，先用 .mojom 文件定义。

比如一个简化的例子：

mojom 复制代码

interface PermissionService {
  HasPermission(PermissionDescriptor permission)
      => (PermissionStatus status);
};

真实接口的参数和返回类型会更复杂一些（比如返回的是 PermissionStatusWithDetails），但形态就是这样。

.mojom 本身只是一份接口合同。

它定义了：

text 复制代码

接口名
方法名
参数类型
返回值类型

但它不决定：

text 复制代码

谁调用？
谁实现？
在哪个进程？
调用方和实现方怎么接起来？

编译时，.mojom 会生成对应的 C++ bindings，让调用方和实现方都使用同一套强类型接口。第三篇里出现过的 URLLoaderFactory、URLLoader、URLLoaderClient，源头都是 services/network/public/mojom/ 下的 .mojom 文件。

接口合同有了，接下来的问题是：两边怎么接起来？

四个角色

Mojo 最小模型里有四个角色，我第一次看的时候经常混，后来发现用一张表就能记住：

对象	谁持有	作用
`mojo::Remote<T>`	调用方	发接口消息，接 response
`mojo::PendingReceiver<T>`	临时传递中	代表还没绑定的接收端
`mojo::Receiver<T>`	服务方	接消息，分发给 Impl
`Impl`	服务方	真正执行接口方法

最短版：

text 复制代码

Remote 发消息，PendingReceiver 传接收端，Receiver 绑定 Impl，Impl 真正执行。

这里最重要的一个纠正是：

text 复制代码

Remote 不是远端对象，Remote 是本地代理。

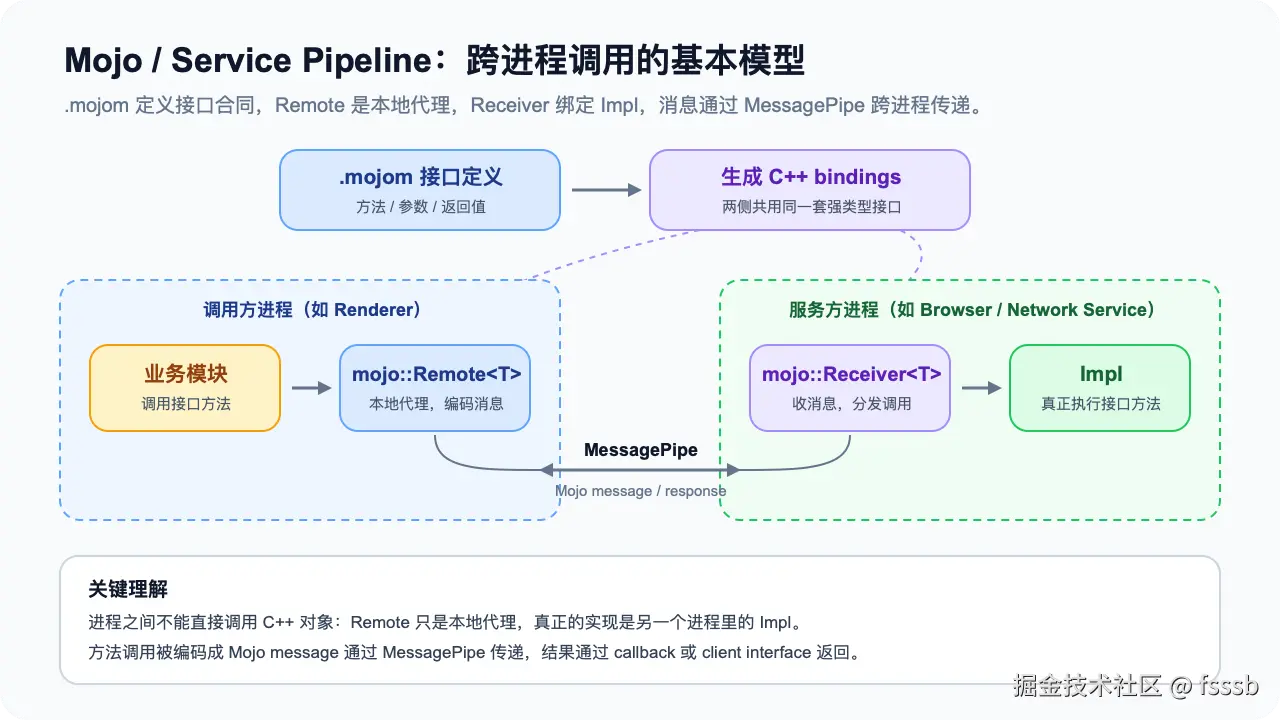

调用方写 permission_service_->HasPermission(...) 时，看起来像在调用一个普通 C++ 对象，但这个对象不是 PermissionServiceImpl，它只负责把方法调用编码成 Mojo message 发出去。这张图是我现在对 Mojo 基本模型的整体理解：.mojom 定义合同，生成 bindings，调用方持有 Remote，服务方用 Receiver 绑定 Impl，中间靠 MessagePipe 传消息。

最容易混的一件事：接线和调用是两个阶段

我刚开始看 Mojo 代码的时候，最大的困惑是：一堆 BindNewPipeAndPassReceiver、GetInterface、BindReceiver 的代码，和真正的 remote->Method() 调用混在一起，分不清哪些代码在"建立连接"，哪些代码在"使用连接"。

后来我把它拆成两个阶段，一下就清楚了：

text 复制代码

接线阶段：把 Remote 和 Impl 接起来。
调用阶段：在接好的线上发消息。

这两个阶段分开看，Mojo 的代码就不再绕了。

接线阶段：新 pipe 的一头，是通过老 pipe 送过去的

先看接线。

调用方通常会写这样一行代码：

cpp 复制代码

mojo::Remote<blink::mojom::PermissionService> permission_service_;
auto receiver = permission_service_.BindNewPipeAndPassReceiver();

BindNewPipeAndPassReceiver() 做了三件事：

text 复制代码

创建一条新的 MessagePipe；
Remote 绑定 pipe 的一端；
另一端包装成 PendingReceiver 返回。

到这一步，Renderer 手里有了一个能发消息的 Remote，和一个还没人认领的 PendingReceiver。

接下来的问题是：PendingReceiver 要交到 Browser 手里，Browser 才能把它绑定到真正的实现对象。但 PendingReceiver 不能凭空飞到另一个进程。

它必须走一条已经存在的通道。

对 frame 级的 browser 侧接口来说，这条已有通道就是 BrowserInterfaceBroker。Renderer 通过它的 GetInterface() 把 PendingReceiver 送到 Browser，Browser 侧再通过 BinderMap 找到这个接口对应的绑定入口，创建 Impl 并用 mojo::Receiver 绑定。

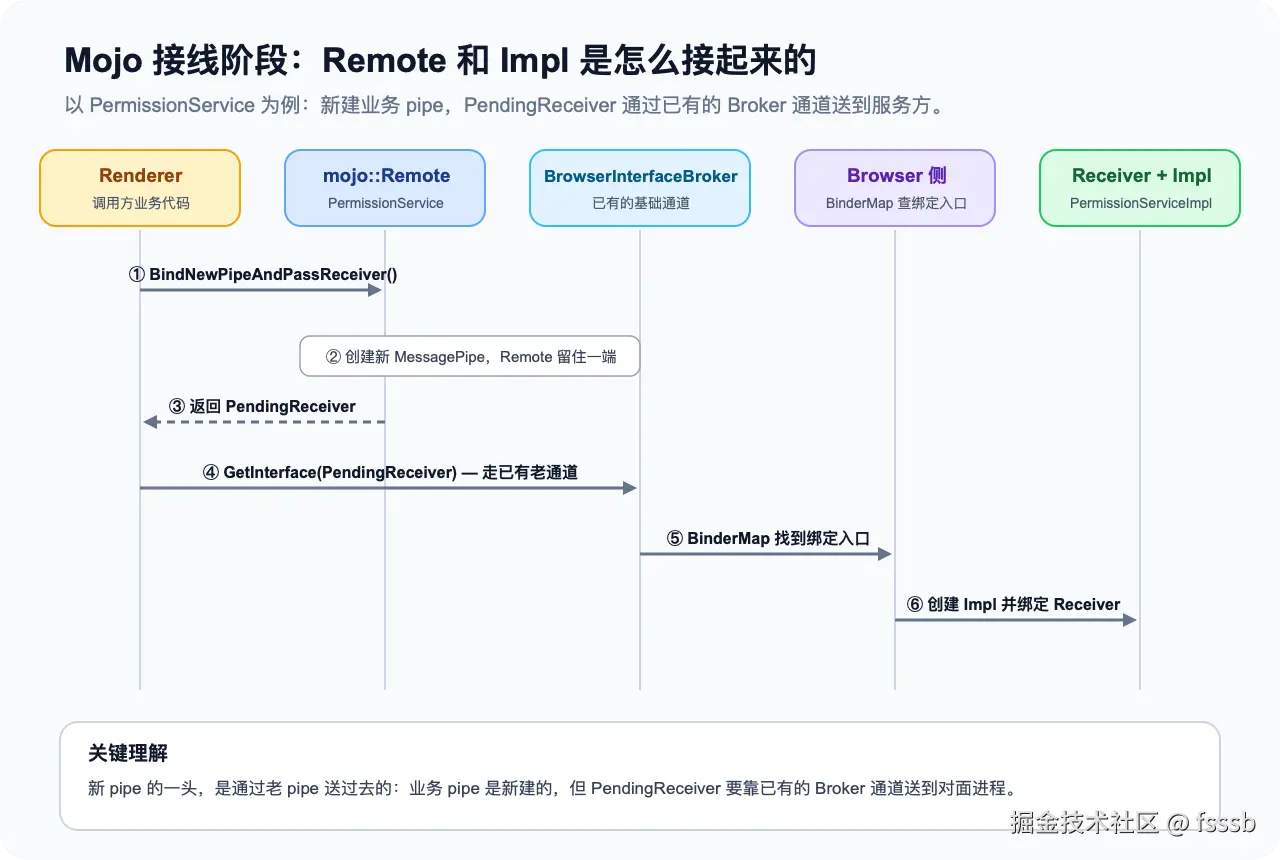

这张时序图是接线阶段的完整过程。我觉得里面最关键的一句话是：

text 复制代码

新 pipe 的一头，是通过老 pipe 送过去的。

业务接口的 pipe 是新建的，但把接收端送到对面进程这件事，靠的是一条已经接好的基础通道。

那 BrowserInterfaceBroker 自己从哪来？

看到这里我当时立刻卡住了一个问题：

text 复制代码

业务接口的 PendingReceiver 通过 BrowserInterfaceBroker 传，
那 BrowserInterfaceBroker 自己的 pipe 是谁传的？

这看起来像鸡生蛋。

答案是：递归有一个根。

BrowserInterfaceBroker 不是通过业务接口机制自己创建自己的。它是在 frame 创建、navigation commit 这类系统级流程里，由更基础的浏览器-渲染器控制通道直接带过去的。

这里正好回扣了第二篇。

第二篇里我写过，CommitNavigation 把 commit 参数交给 renderer。当时我只关注了"页面从这里开始切换"。现在再看，broker 通道的接线就藏在这类系统级流程里，而且分成两种情况。

frame 创建时，Browser 会在 content/common/frame.mojom 的 CreateFrame / CreateChildFrame 参数里，直接把 broker 的 remote 端下发给 renderer。

跨文档 commit 时，方向反过来：renderer 会为新 document 新建一条 broker pipe，自己留住 remote，把接收端装进 commit 的回执参数（content/common/frame_messages.mojom 里的 DidCommitProvisionalLoadInterfaceParams）交回 Browser，Browser 再把它绑定到自己这一侧。

也就是说：

text 复制代码

navigation commit 不只是提交了一个新页面，
这一来一回，同时把新 document 后续请求各种浏览器能力的基础通道也接好了。

有意思的是，"新 pipe 的一头，是通过老 pipe 送过去的"这句话，对 broker 自己也成立------只不过这一次，新 pipe 是 renderer 建的，老 pipe 是 frame 创建和 commit 用的那条更基础的控制通道。

frame 创建和 commit 这类流程建立基础通道；之后所有普通业务接口，再通过这条基础通道按需接线。

调用阶段：一次调用怎么走完往返

接线完成后，才轮到真正的方法调用：

cpp 复制代码

permission_service_->HasPermission(permission, callback);

这一步底下发生的事情是：

text 复制代码

Remote 把 HasPermission 和参数编码成 Mojo message；
message 通过这条业务 pipe 送到 Browser 进程；
Receiver 收到后反序列化，分发给 PermissionServiceImpl::HasPermission()；
Impl 执行完，结果编码成 response message 原路返回；
Remote 收到 response，调用当初传入的 callback。

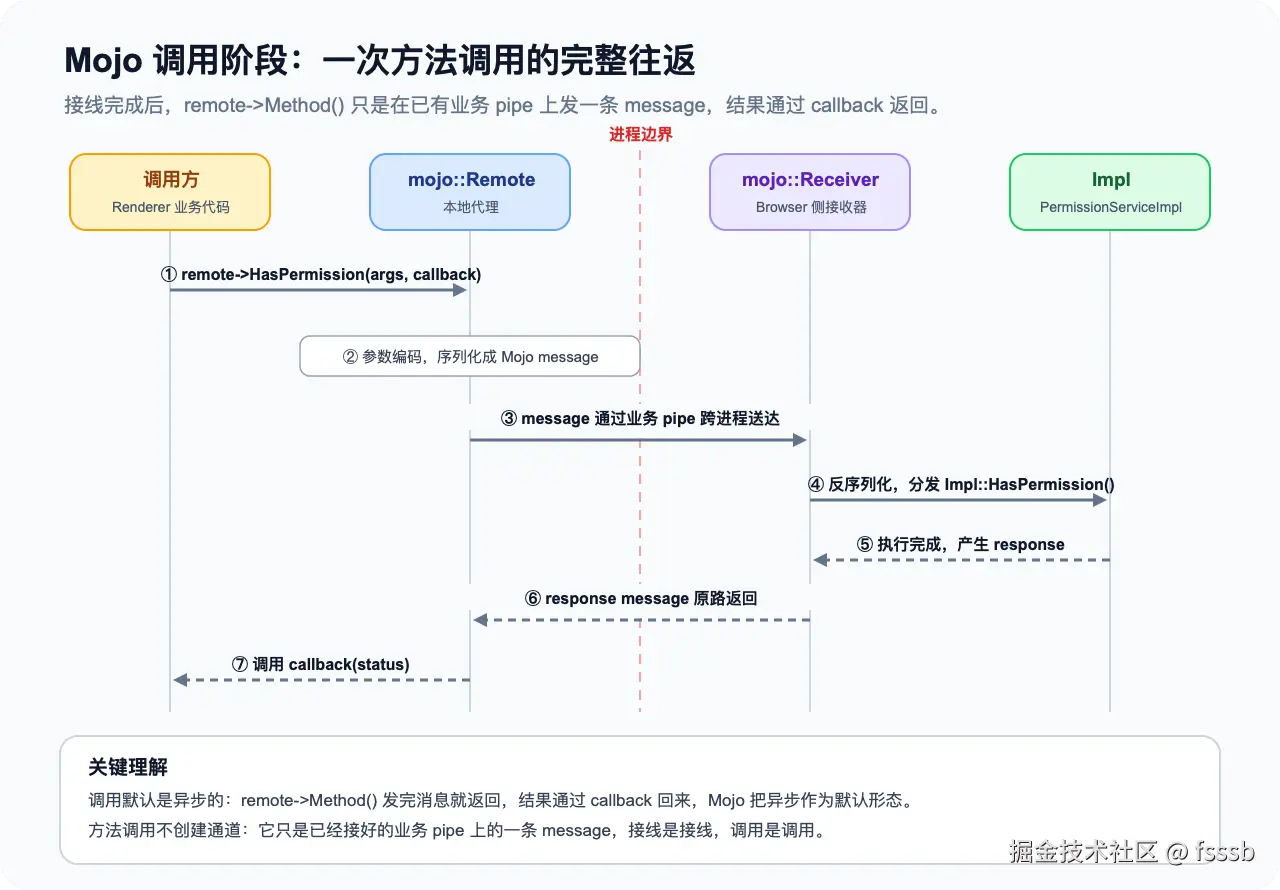

这张时序图里我想强调两点。

第一，调用默认是异步的。remote->Method() 发完消息就返回了，结果通过 callback 回来。跨进程通信里等待对方是有代价的，Mojo 把异步作为默认形态，而不是让它看起来像一次同步本地调用。

第二，方法调用不创建通道。remote->Method() 只是在已经存在的业务 pipe 上发一条 message。接线是接线，调用是调用。

有些场景的结果不是一次性的 response，而是持续的流式回调。这时 .mojom 里会定义一个反向的 client 接口，由调用方实现、服务方持有。第三篇里的 URLLoaderClient 就是这种：redirect、response headers、body、complete 都是 Network Service 通过它持续回调给请求方的。

三层生命周期

接线和调用分开之后，还有一层容易糊掉的东西：这些通道各自活多久？

我现在会把它分成三层：

text 复制代码

Frame / Document 生命周期
└── BrowserInterfaceBroker pipe
    ├── PermissionService pipe
    │   ├── HasPermission message
    │   ├── RequestPermission message
    │   └── ...
    ├── ClipboardHost pipe
    └── ...

第一层，BrowserInterfaceBroker 基础通道跟着 frame / document 走。frame 创建或新 document commit 时接好，document 替换、frame 销毁时关闭。它不是每请求一个接口就新建一次。

第二层，业务接口通道按需创建。Renderer 需要 PermissionService 时才建这条 pipe，建好后可以被多次方法调用复用。它什么时候断，取决于 Remote、Receiver、Impl 是否还活着，以及 frame / document 生命周期是否结束。

第三层，一次方法调用只是业务 pipe 上的一条 message。调用结束后 pipe 不销毁。

最短版：

text 复制代码

Broker 通道跟 frame/document 走；
业务通道按需建立；
方法调用只是通道上的消息。

回头看第三篇：URLLoaderFactory 就是这套模型

有了基本模型，再回头看第三篇的资源加载，会发现它就是这套模型的一个标准实例：

text 复制代码

Renderer 需要加载资源
  -> 持有 network::mojom::URLLoaderFactory 的 Remote
  -> CreateLoaderAndStart 把 ResourceRequest 和 URLLoader 的 PendingReceiver 交出去
  -> Network Service 绑定 URLLoader receiver 并开始加载
  -> 响应通过 URLLoaderClient 持续回调：redirect、response、body、complete

对号入座：

URLLoaderFactory / URLLoader：Impl 在 Network Service，Remote 在请求方。
URLLoaderClient：反向 client 接口，请求方实现，Network Service 持有。
Blink 不需要链接 net 内部对象，它只依赖这几个 .mojom 接口。

第四篇的 CompositorFrame 提交、第五篇的输入事件转发，同样能对号入座：cc 通过 mojom 接口把 frame 提交给 Viz，Browser 通过 mojom 接口把输入事件发给 renderer。接口不同，模型相同。

写到这里，前几篇里那些"交给""提交给""转发给"，在我这里终于不再是黑盒了。

出问题的时候，我会从哪查起

Mojo 相关的问题，症状经常很统一：调用发出去了，没有任何回应，也不报错。

我现在的反查路径是：

text 复制代码

结果没回来
  -> callback / client 是否还活着
  -> receiver 是否绑定到实现对象
  -> remote 是否正确创建并绑定
  -> .mojom 方法和参数是否正确
  -> 服务进程是否启动 / 存活
  -> 调用是否被策略拒绝

反过来，想找一个 .mojom 接口的实现在哪个进程，我会这样搜：

text 复制代码

.mojom 接口名
  -> generated namespace / C++ 类型
  -> rg 接口名
  -> rg BindReceiver / AddReceiver / MakeSelfOwnedReceiver
  -> 实现类和它所在的进程

BindReceiver 这类绑定代码在哪，Impl 就在哪。这是我目前找"某个能力到底在哪个进程实现"最快的办法。

源码阅读时，我会先抓这些锚点

这一轮我用到的锚点：

text 复制代码

mojo/public/cpp/bindings/remote.h
mojo/public/cpp/bindings/receiver.h
mojo/public/cpp/bindings/pending_receiver.h
mojo/public/cpp/bindings/pending_remote.h
third_party/blink/public/mojom/browser_interface_broker.mojom
content/common/frame.mojom
content/common/frame_messages.mojom
content/browser/renderer_host/render_frame_host_impl.cc
services/network/public/mojom/url_loader_factory.mojom
services/network/public/mojom/url_loader.mojom

看 remote.h 里的 BindNewPipeAndPassReceiver()，就能理解接线阶段的起点；看 render_frame_host_impl.cc 里的 BindBrowserInterfaceBrokerReceiver()，就能看到基础通道在 Browser 侧被接好的位置。

我现在会这样复述这条链路

text 复制代码

定义接口：.mojom 声明方法和参数，生成 C++ bindings
接线阶段：
  调用方 BindNewPipeAndPassReceiver() 创建新 pipe
  Remote 留住一端，PendingReceiver 通过已有基础通道送到服务方
  服务方用 Receiver 把它绑定到 Impl
调用阶段：
  remote->Method() 编码成 Mojo message
  message 跨进程送达，Receiver 分发给 Impl
  结果通过 callback 或 client interface 返回

再压缩一点：

text 复制代码

Broker 通道是基础通道；
业务通道通过 Broker 按需建立；
方法调用只是业务通道上的消息。

以及那句我觉得最点题的话：

text 复制代码

新 pipe 的一头，是通过老 pipe 送过去的。

最后

这一篇和前面几篇不太一样。

前六篇每篇都在往前推一段新链路，这一篇是往下挖了一层：把前几篇里反复出现的"跨进程调用"打开，看到它们底下是同一套 Mojo 机制。

对我来说，这层理解最大的价值是，以后在源码里再看到 mojo::Remote、PendingReceiver、BindReceiver 这些代码时，我能立刻分清它是在接线还是在调用，也能顺着 .mojom 找到实现方所在的进程。

同时它也带出了下一个问题。这一篇里反复出现"跟着 frame / document 走"的生命周期：broker 通道在 frame 创建和 navigation commit 时接好，在 document 替换和 frame 销毁时关闭。那么 frame、document、renderer process 本身的生命周期是怎么管理的？一个 tab 背后有几个 frame？跨站 iframe 为什么会被放进不同进程？这会进入 Frame / Process Lifecycle Pipeline。

我的计划还是一样：读一段，写一段，把我踩过的坑和当时的误解都记下来。

如果你也在读 Chromium 源码，欢迎交流。
