在工业测控、电力监控、设备组态等桌面可视化项目中，仪表盘是最常用的数据展示控件。Windows原生MFC框架仅提供基础的静态文本、进度条、滑块等标准控件，无法满足弧形刻度、动态指针、彩色分区、实时数值展示的工业级仪表视觉需求。市面上第三方仪表控件大多存在版权限制、耦合度高、定制困难等问题，因此基于MFC+原生GDI手动自绘仪表盘控件，是工业桌面开发的最优解之一。
本文将全方位拆解自定义仪表盘的开发思路、架构设计、核心绘图逻辑、功能实现与优化技巧。该控件完全基于MFC CStatic派生开发，无第三方依赖，支持角度范围、刻度、量程、颜色、小数位数等全参数动态配置，适配KV、温度、压力、转速等各类工业数据展示场景。
一、项目整体架构与设计思路
1.1 控件继承体系
本仪表盘控件CMeter直接继承自MFC标准控件CStatic，相比继承CWnd，该方案无需手动注册窗口类、无需处理基础窗口消息，能够快速复用静态控件的窗口属性，专注于绘图逻辑开发，大幅降低开发成本。同时完全重写绘制、窗口大小变更消息，彻底覆盖原生控件的默认绘制逻辑，实现100%自定义渲染。
核心消息映射体系极简高效，仅监听两个核心消息：WM_PAINT绘制消息、WM_SIZE窗口大小变更消息，分别负责控件渲染和自适应适配，保证控件运行的稳定性和高效性。
1.2 核心设计理念
控件采用背景预绘制+动态层刷新的分层渲染思想，这是GDI自绘控件的核心优化思路。仪表盘分为静态背景层和动态前景层两大模块：静态背景层包含表盘边框、刻度线、刻度文字、彩色分区、中心基座等固定元素，仅在控件初始化、窗口大小改变、参数重置时绘制一次；动态前景层包含指针、实时数值文本，每次数据更新时仅局部刷新，避免全局重绘造成的闪烁、卡顿问题。
同时采用参数化配置设计，将仪表角度范围、最大最小值、主副刻度数量、小数位数、指针颜色、显示单位、彩色刻度等所有可配置属性全部封装为类成员变量，并提供专属接口动态修改，无需修改绘图核心代码即可适配不同业务场景。
1.3 核心成员变量说明
封装了完善的状态与样式变量，覆盖仪表所有展示属性，核心变量分类如下：
角度与量程类：起始角度、结束角度、最大值、最小值、当前数值，精准控制仪表展示范围与数据映射关系；
刻度样式类：主刻度数量、子刻度数量、刻度小数位数、数值显示小数位数，精细化控制刻度展示效果；
样式配色类：指针颜色、彩色刻度颜色表、系统适配颜色，支持单色/彩色双模式切换；
绘图缓存类：内存DC、背景位图、控件区域、仪表中心点、绘图半径、边界区域，支撑双缓冲无闪烁绘图。
二、初始化逻辑与默认参数配置

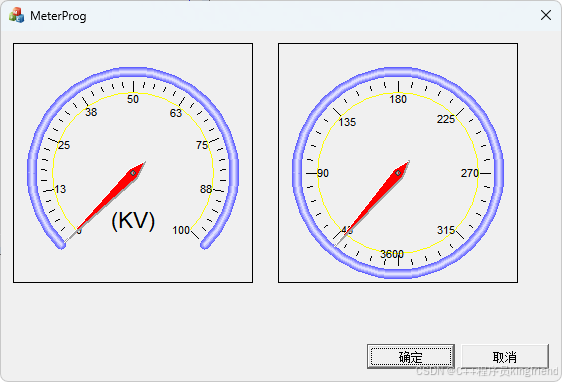

控件构造函数完成所有参数的默认初始化，适配常规电力仪表（KV电压仪表）展示场景，同时预留极大的自定义空间。默认配置仪表弧形角度范围为225°~315°，形成经典的下半弧形工业表盘，量程0~100，8个主刻度、每主刻度5个子刻度，数值保留1位小数，指针默认红色，单位为KV。
同时内置6阶渐变颜色表，从浅绿、深绿、亮黄、橙黄到红色，覆盖正常、预警、危险三个数据区间，为彩色分区刻度功能提供数据支撑，可直观区分设备运行状态。析构函数采用默认实现，所有GDI资源通过主动释放接口管理，避免内存泄漏。
三、核心绘图机制与双缓冲优化
GDI原生绘图直接在窗口DC上绘制，频繁刷新会出现严重闪烁问题，本控件通过双层双缓冲机制彻底解决闪烁问题，也是工业自绘控件的必备优化方案。
3.1 双缓冲绘图流程
在OnPaint绘制函数中，核心流程分为三步：首先获取控件客户区尺寸，初始化内存DC与背景位图；其次判断背景缓存是否存在，不存在则绘制静态表盘背景并缓存；最后将缓存背景拷贝至前台内存DC，再绘制动态指针、中心节点、实时数值，最终一次性渲染到窗口DC。
该机制的核心优势是：静态背景只绘制一次并常驻内存，后续数值更新仅重绘动态元素，极大减少GDI绘图指令调用次数，提升控件流畅度，尤其适配高频数据刷新的监控场景。
3.2 自适应尺寸适配
控件所有绘图参数均基于控件客户区尺寸动态计算，不固定硬编码像素值。通过取控件宽高最大值计算表盘半径，保证窗口拉伸、缩放时表盘始终保持正圆形态；仪表中心点微调Y轴坐标，修正弧形表盘视觉重心偏移问题，让整体布局更美观。
同时重写OnSize消息函数，窗口大小改变时主动销毁旧的背景缓存资源，调用重构接口重新绘制背景，实现控件无缝自适应缩放，适配不同窗口布局需求。
四、表盘背景绘制核心逻辑
DrawMeterBackground是整个控件最核心、代码量最大的函数，负责完成所有静态元素的绘制，包含边框渐变、内外圆弧、彩色分区、刻度线、刻度文字、字体初始化等全流程逻辑。
4.1 渐变边框绘制
常规仪表边框多为纯色绘制，视觉效果生硬。本控件采用多层渐变画笔叠加绘制方案，通过循环递减画笔宽度，从白色过渡到蓝紫色，逐层绘制圆弧边框，打造立体浮雕质感。通过精准的像素层级计算，让表盘边框具备明暗渐变效果，远超原生纯色绘制的视觉表现。
4.2 角度与坐标转换
弧形表盘的核心难点是角度与屏幕坐标的映射转换。Windows GDI坐标系默认Y轴向下、角度顺时针递增，与数学坐标系完全相反。代码中通过弧度转换公式，将自定义的起止角度统一转换为GDI可用弧度，反向修正Y轴坐标，精准计算所有刻度、圆弧、指针的坐标点位。
同时根据总角度范围、主副刻度数量，自动计算每个子刻度的角度步长，实现刻度均匀分布，支持任意角度范围、任意刻度数量的动态适配。
4.3 彩色分区刻度实现
工业仪表常需要通过颜色区分数据状态，本控件通过多边形填充实现彩色分区效果。预先定义分段点位坐标，通过内外双层点位闭合形成扇形区域，绑定预设颜色表，根据开关变量m_bColorTick一键开启/关闭彩色刻度，适配设备状态预警展示场景。
4.4 智能刻度文字绘制
刻度文字的难点是弧形排布下的文字对齐，避免文字重叠、偏移、倒置问题。代码通过判断刻度角度区间，分段设置文本对齐方式（左对齐、居中、右对齐、底部对齐、顶部对齐），让所有刻度文字始终贴合刻度线、正向展示，完美适配弧形表盘的布局特性。同时支持自定义刻度小数位数，满足整数、小数刻度的不同展示需求。
cpp
// 处理绘制消息的函数
void CMeter::OnPaint()
{
// 创建一个用于绘制的设备上下文
CPaintDC dc(this);
// 获取控件的矩形区域
GetClientRect(&m_rectCtrl);
// 创建一个内存设备上下文，用于双缓冲绘图
CMemDCEx memDC(&dc, &m_rectCtrl);
// 计算仪表边框的半径，取控件高度和宽度的较大值的 9/21
m_nRadiusFrame = max(m_rectCtrl.Height(), m_rectCtrl.Width()) * 9 / 21;
// 计算仪表的中心点，y 坐标向下偏移半径的 1/10
m_ptMeterCenter = m_rectCtrl.CenterPoint();
m_ptMeterCenter.y += m_nRadiusFrame / 10;
// 如果背景位图或背景设备上下文未创建，则创建并绘制背景
if(m_dcBackground.GetSafeHdc() == NULL || (m_bitmapBackground.m_hObject == NULL))
{
m_dcBackground.CreateCompatibleDC(&dc);
m_bitmapBackground.CreateCompatibleBitmap(&dc, m_rectCtrl.Width(), m_rectCtrl.Height());
m_pBitmapOldBackground = m_dcBackground.SelectObject(&m_bitmapBackground);
DrawMeterBackground(&m_dcBackground, m_rectCtrl);
}
// 将背景绘制到内存设备上下文中
memDC.BitBlt(0, 0, m_rectCtrl.Width(), m_rectCtrl.Height(),
&m_dcBackground, 0, 0, SRCCOPY);
// 绘制指针
DrawNeedle(&memDC);
// 绘制节点（可能是指针的中心点）
DrawNode(&memDC);
// 绘制当前值
DrawValue(&memDC);
// 不调用 CStatic::OnPaint()，避免默认的绘制行为
}五、动态指针与中心节点绘制
5.1 指针坐标算法
DrawNeedle函数实现动态指针的实时绘制，核心是数据值到角度的线性映射。根据当前数值、量程最大最小值、仪表总角度范围，自动换算出指针实时偏转角度，同时通过上下限限制，避免指针超量程偏移。
指针采用四边形多边形绘制，包含头部尖端、底部左右端点、尾部端点，形成贴合工业仪表的立体指针形态。同时绑定仪表边界裁剪区域，确保指针始终限定在表盘弧形范围内，不会超出刻度区域。
5.2 指针立体光影优化
为解决纯色指针扁平化问题，代码加入光影渲染逻辑。根据指针偏转角度判断方位，分别绘制阴影边线和高光边线，通过系统按钮阴影、高亮颜色适配系统主题，让指针具备立体凸起效果，大幅提升视觉质感，同时完美适配Windows系统深浅色模式。
5.3 中心节点绘制
DrawNode函数实现指针中心固定节点的绘制，通过多层同心圆渐变绘制，从中心白色向外过渡为黑色，模拟金属转轴效果，遮盖指针根部衔接缝隙，让整体仪表视觉更完整、精致。
六、实时数值与单位展示
DrawValue函数负责表盘下方实时数据与单位的展示，独立划分固定文本绘制区域，避免数值绘制偏移、重叠。动态根据表盘半径适配字体大小，保证窗口缩放时字体比例协调。
控件支持自定义数值小数位数、自定义展示单位，可灵活适配电压(KV)、温度(℃)、压力(MPa)、转速(r/min)等各类工业参数展示。文本采用透明背景绘制，贴合表盘底色，整体风格统一简洁。
七、对外功能接口与实战用法
本控件封装了全套可调用的公共接口，支持运行时动态修改所有样式与参数，无需重绘控件即可实时生效，适配业务动态配置需求，核心接口功能如下：
UpdateNeedle：核心数据更新接口，传入实时数值即可驱动指针偏转、刷新数值展示，是业务层最常用的接口；
SetRange：设置仪表量程最大、最小值，适配不同数据范围的监测场景；
SetAngleRange：自定义表盘起止角度，可实现半圆、扇形、全圆等多种表盘形态；
SetTicks/SetSubTicks：动态修改主、副刻度数量，调整表盘精度；
SetNeedleColor：修改指针颜色，适配主题配色；
SetColorTick：开关彩色预警刻度，实现状态可视化；
SetScaleDecimals/SetValueDecimals：分别设置刻度、实时数值的小数精度；
SetUnits：自定义数据展示单位，适配多场景复用。
所有参数修改接口均调用ReconstructControl重构函数，主动释放旧GDI资源、清空缓存，触发控件重绘，保证参数修改实时生效，同时规避GDI资源泄漏问题。
八、性能优化与问题规避
8.1 无闪烁渲染优化
通过静态背景缓存+动态局部刷新的双缓冲机制，彻底解决GDI绘图闪烁问题；区分静态、动态元素，减少无效重绘，提升高频刷新场景的稳定性。
8.2 GDI资源泄漏规避
所有画笔、画刷、字体、DC、位图资源均遵循"创建-选用-还原-销毁"的标准流程，控件重构、销毁时主动释放所有资源，避免长期运行导致的GDI资源堆积、程序卡顿崩溃问题。
8.3 自适应与容错处理
所有绘图参数动态计算，无硬编码像素，完美适配窗口缩放；指针角度加入上下限容错，避免数值超量程导致的绘制异常；坐标计算采用四舍五入取整，杜绝像素模糊问题。
九、控件总结与拓展方向
在现有代码基础上，可进一步拓展更多实用功能：增加指针平滑渐变动画，替代瞬时跳转效果；新增阈值预警闪烁、指针变色功能；添加表盘背景渐变、刻度发光特效；支持自定义颜色分区阈值、自定义字体样式；增加鼠标悬浮提示、数值拖拽调节交互功能，进一步提升控件的实用性和视觉效果。
