Flutter 全新真 3D 实现，用 flutter_scene 能开发一个「我的世界」

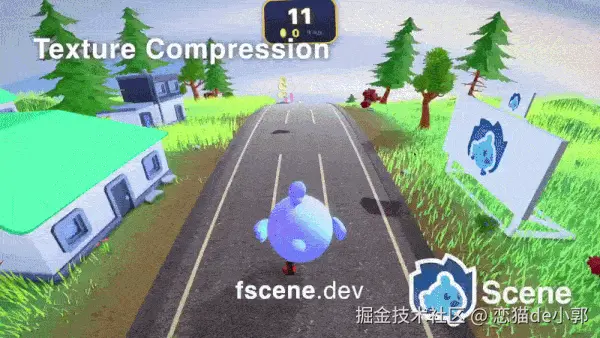

最近一个第三方实现的 bdero/flutter_scene 惊艳到我了，比如下面这个类似「我的世界」的游戏效果，就是作者用 Flutter Scene 做的，全部基于 Flutter GPU/Impeller 内容实现，没有引入任何其他外部引擎，没有任何 PlatfromView ：

Flutter Scene 整个实现里，都是自己管理场景图、材质、动画、光照、阴影、RenderGraph、GPU 资源、绘制排序、空间裁剪和 glTF 导入 ，底层依赖原生的 flutter_gpu ，同时支持 Flutter 全平台，除了 Web 平台用了一套 API 兼容的 WebGL2 后端，而且支持 Custom embedders ，也就是甚至可以支持鸿蒙。

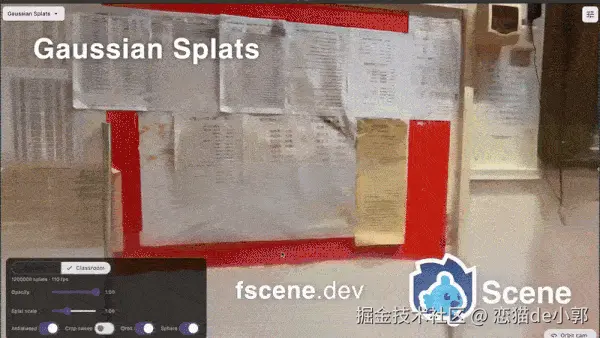

从实现上看它已经远超官方的任何 GPU Demo 效果，比如项目有 PBR、IBL、阴影、SSAO、SSR、景深、后处理、动画混合、LOD、实例化、RenderTexture、3D Gaussian Splatting、物理、3D 场景中的 Flutter Widget、甚至支持了场景编辑器和 MCP Agent 操作接口。

简单看的话呀，整个项目可以分成六层：

层级	主要模块	作用
Flutter 展示层	SceneView、Semantics、Pointer、WidgetTexture	帧循环、Flutter 合成、输入、无障碍
场景逻辑层	Scene、Node、Component、Camera	场景图、行为、动画、物理生命周期
渲染数据层	RenderScene、RenderItem、BVH	扁平绘制列表和空间索引
渲染调度层	RenderGraph、各种 RenderPass	阴影、深度、SSAO、SSR、PBR、后处理
绘制编码层	SceneEncoder、Material、Geometry	Pipeline、排序、绑定、Draw Call
GPU 后端层	Flutter GPU/Impeller、WebGL2 shim	真正提交 GPU 命令

除此之外还有三套外围系统支持：

• glTF、.fsceneb、.fmat 资产构建系统
• Rapier、Box3D 物理后端
• Editor Core、编辑器 UI 和 MCP Agent 接口

而且不只有 flutter_scene，项目还包含 flutter_scene_rapier、flutter_scene_box3d、编辑器、MCP、和独立编辑器 App，完善程度是真的让人意外。

而且使用方式也很方便，通过 SceneView 入口就可以接入 ， SceneView 内部拥有一个 Flutter Ticker，但每帧不会重建整个 Widget 子树，而是通过一个 ChangeNotifier 只触发绘制层重绘：

• 驱动每帧 tick
• 构造或取得 Camera
• 调用 Scene.render
• 管理加载占位和 Pipeline 预热
• 处理场景里的 Widget 输入
• 将 3D 节点投影进 Flutter Semantics 树

也就是 SceneView 不是 PlatformView，也不是 Flutter 上方盖一层原生 Surface， SceneView 的结果实际是会参与 Flutter 的 Canvas 合成，可以和普通 Flutter UI 叠加、裁剪和布局。

final scene = Scene();
​
class SpinComponent extends Component {
  SpinComponent(this.speed);
​
  final double speed;
​
  @override
  void update(double deltaSeconds) {
    node.localTransform *=
        vm.Matrix4.rotationY(speed * deltaSeconds);
  }
}
​
void buildScene() {
  final mesh = Mesh(
    CuboidGeometry(vm.Vector3.all(1)),
    PhysicallyBasedMaterial(),
  );
​
  scene.add(
    Node(mesh: mesh)..addComponent(SpinComponent(1.2)),
  );
}
​
Widget buildView() {
  return SceneView(
    scene,
    camera: PerspectiveCamera(
      position: vm.Vector3(0, 2, -5),
      target: vm.Vector3.zero(),
    ),
    warmUp: true,
  );
}

然后对于每个 RenderView 都会获得自己的离屏纹理 ，纹理尺寸按根据实际情况缩放成功后，再合成到 Flutter Canvas，3D 场景完成 GPU 渲染后，纹理通过 asImage() 转成 Flutter 可绘制图像，再由 Canvas.drawImageRect 合成到目标区域。

所以他有个很明显的超级优势，它天然可以支持：

• Flutter 布局中的局部 3D 区域
• 画中画
• 分屏多 Camera
• 不同 View 使用不同 LayerMask
• RenderTexture
• 3D 和 2D UI 混合

当然，相对的成本就是每个屏幕 View 都有独立离屏目标和 RenderGraph，多个 Camera 不能一次绘制自动复用，不同 View 不共享帧内 Render Target。

然后项目里的场景图主要靠 Node 和 Component，其中 Node 只负责层级和变换 ，Node 是典型的保留式场景图节点，包含：

• 本地变换和缓存的世界变换
• 父子层级
• Mesh
• Component
• 可见性
• Render Layer
• Raycast 开关
• 阴影静态标记
• LOD、动画、Skin 等附加数据

变换采用脏标记机制，修改父节点时，子 tree 的世界变换会被标记失效，然后真正访问或渲染时才重新计算，世界 AABB 也有单独缓存，同时向祖先传播失效。

简单来说，比如你直接原地修改 Matrix4，引擎不知道矩阵变了，必须手工调用 markTransformDirty()：

node.localTransform.translate(...);
node.markTransformDirty();

然后 Component 是行为和能力插件 ，Component 类似轻量 ECS 中的组件，但需要依附在传统 Node ，有完整生命周期：

onAttach
  ↓
onMount
  ↓
onLoad（异步）
  ↓
fixedUpdate / update
  ↓
onUnmount
  ↓
onDetach

比如 onLoad 没结束前，update 不会执行，物理系统还可以用 fixedUpdate 运行固定时间步。

目前引擎内置组件包括：

• Mesh、Instanced Mesh
• Camera
• Directional、Point、Spot Light
• LOD
• Semantics
• WidgetComponent
• SplatComponent
• Environment Volume
• 各类物理组件

这个设计的优势在于， Flutter 开发者不用接受完整 ECS 心智模型，自定义行为只需要继承 Component。

当然，整个项目最最最重要的是，场景树不会直接拿来绘制，Node Graph 和 RenderScene 是两套结构 。

Node 用来表达业务层级，但 GPU 绘制时不适合每帧递归整棵树，所以 MeshComponent 挂载到场景时，会把每个可绘制 Primitive 注册成一个 RenderItem。

也是很贴合 Flutter 多颗 Tree 的设计。

而 RenderItem 主要保存：

• Geometry 和 Material
• 当前世界变换
• 可见性
• Layer
• 世界 AABB
• LOD
• Instance Transform
• 对象对应的局部光源列表
• 阴影和高亮状态

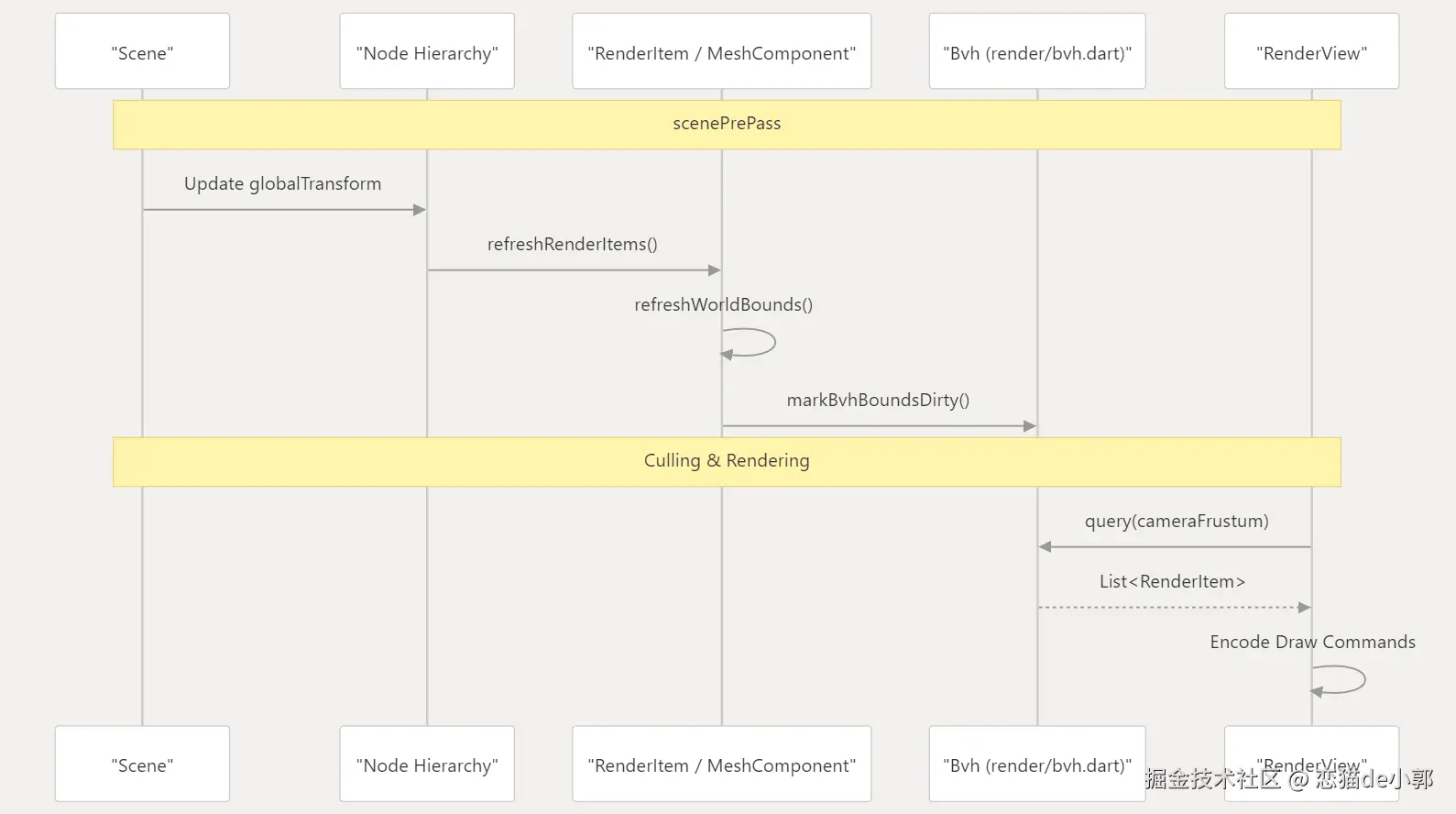

渲染 Pass 遍历的是扁平的 RenderScene.items。

然后就是 BVH 用于裁剪和灯光分配，有边界的 RenderItem 会放进 BVH，没有边界或关闭裁剪的对象进入 always-visible 列表。

静态结构变化会重建 BVH，仅仅是对象移动时可以走 refit，而不是完整 rebuild。

BVH 不只用于视锥裁剪，还会用在局部灯光分配，而 Point 和 Spot Light 每帧通过空间结构找到可能受影响的对象，然后给每个 RenderItem 生成灯光索引切片，Fragment Shader 不需要循环整个场景的灯光。

所以本质上是一个带 Cluster 思路但粒度在对象级的 Forward Renderer，不是传统 Deferred Renderer。

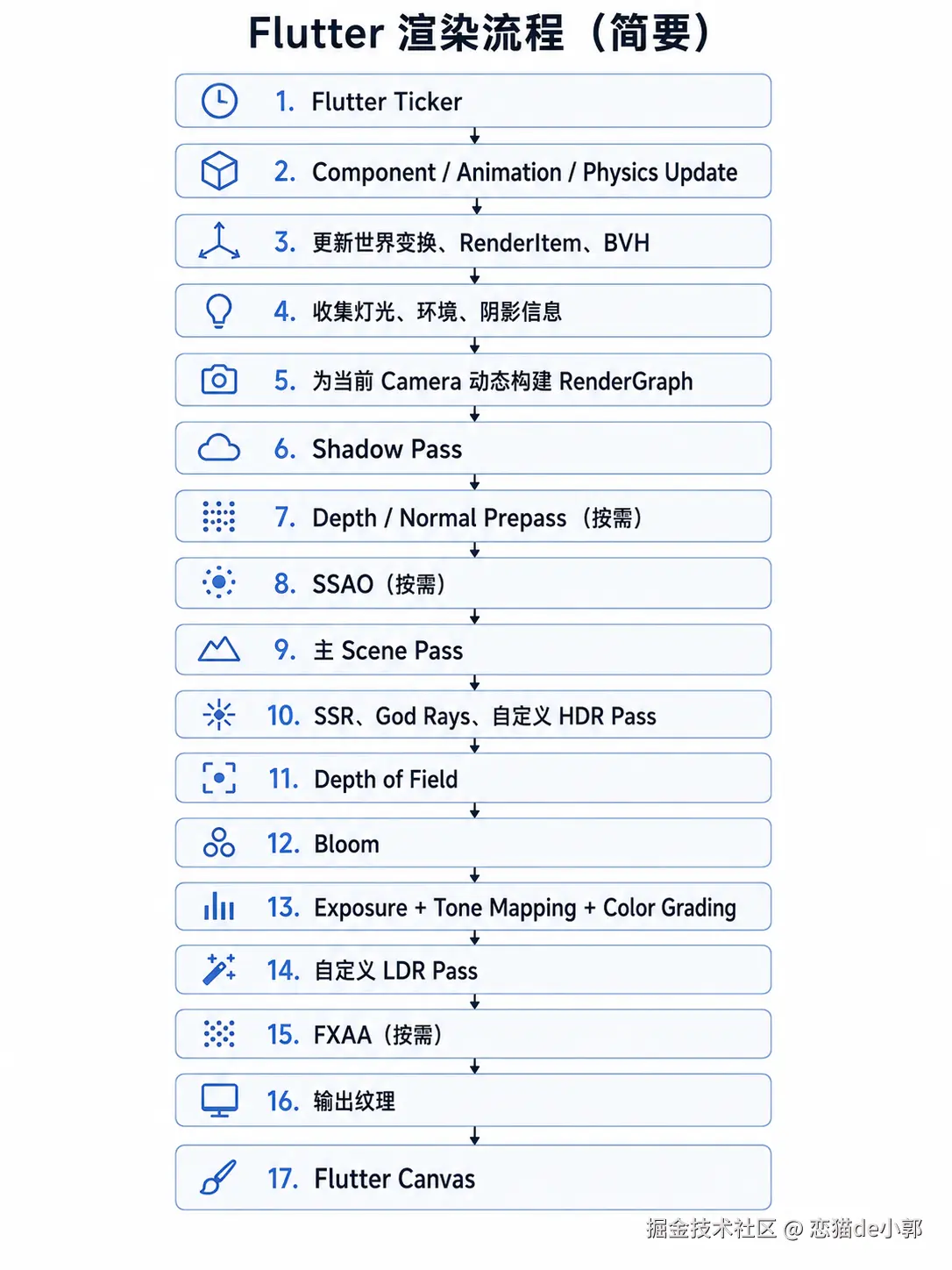

整个完整渲染流程大概如下：

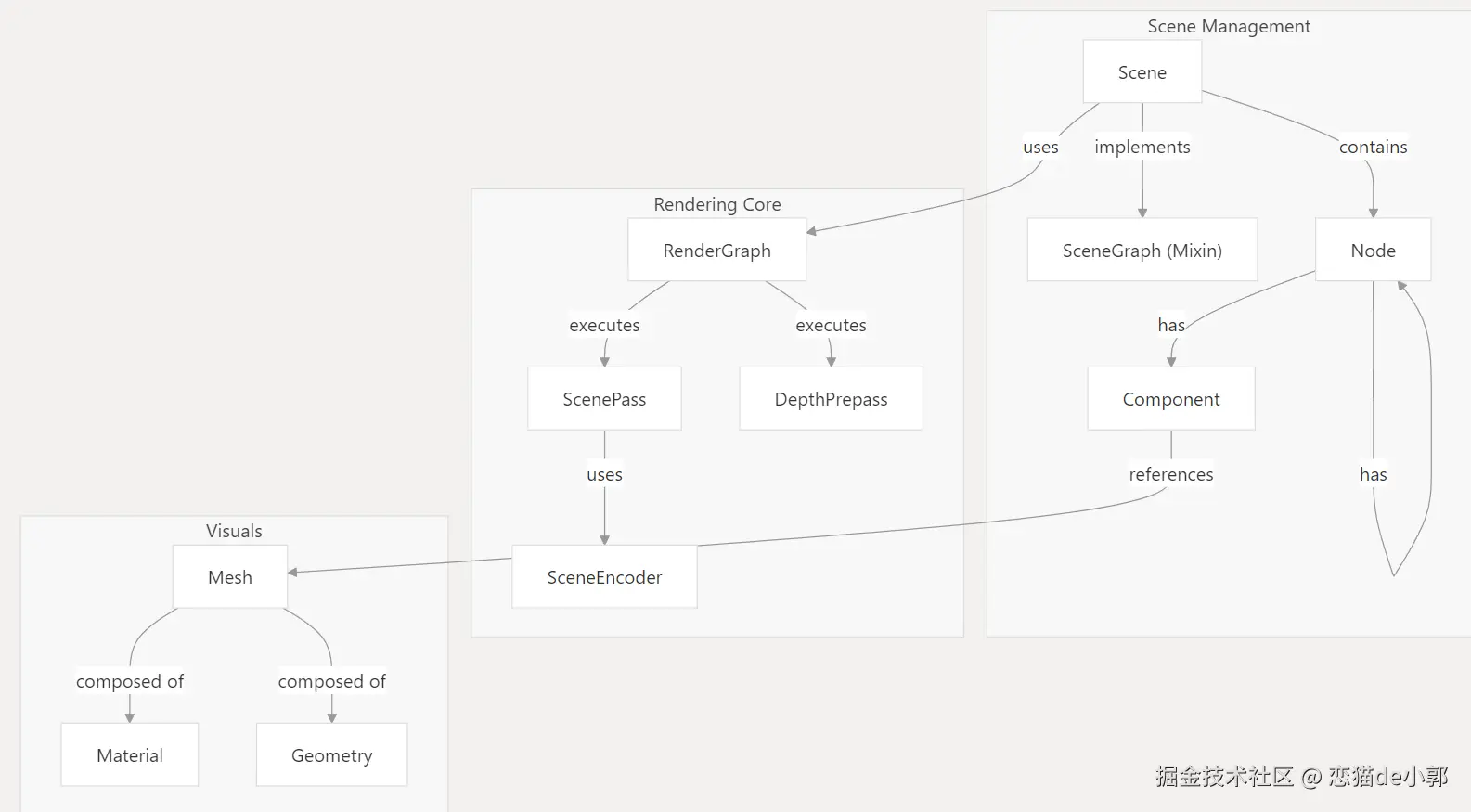

更详细的渲染流程会是如下所示，每帧大体走下面这条路径：

这里这些 Pass 不是每帧全部运行，会根据实际情况按能力动态启用，例如：

• SSAO、SSR、景深或自定义 Pass 请求深度时，才生成 Depth Prepass
• 材质声明 scene_color 时，才把主 Scene Pass 拆成不透明和透明两个阶段
• 没有阴影灯就不创建 Shadow Pass
• 没启用后处理就没有额外成本

另外这里面的 RenderGraph 并不是复杂的图编译器，我感觉这个名字很有误解，更准确地说应该是：

• 一个有顺序的 Pass 列表
• 一个 Pass 间共享数据的 Blackboard
• 一个跨帧复用纹理的 TransientTexturePool

Pass 按插入顺序执行，不做自动依赖分析、自动重排和无效 Pass 裁剪，每个 Pass 还会创建自己的 CommandBuffer。

这种实现的好处是简单、可调试、可以适合现在还在演进的 Flutter GPU API，不过缺点也和明显，如果 Pass 越来越多，资源复用和调度效率会落后于成熟引擎的 RenderGraph。

然后在编码上，项目 SceneEncoder 将可见对象分成两类：

• 不透明对象：先按 Render Pipeline 分组，减少 Shader、Vertex Layout 等状态切换，然后同 Pipeline 内再按距离从近到远绘制，利用深度测试尽早杀掉后面的 Fragment
• 透明对象：按 Camera 距离从远到近绘制，使用 Premultiplied Alpha 混合，透明的 Instanced Mesh 会被拆成每个 Instance 一个排序记录

然后整个 Pipeline 使用进程级缓存，Key 是：

Vertex Shader + Fragment Shader + Vertex Layout

项目还针对 Pipeline 创建、Uniform 临时内存和重复绑定做了大量优化，比如：

一个 100 Tile 的流式场景在 Metal 上，平均帧构建时间 5.7ms。

然后 Flutter Scene 支持两种导入模式：

1、运行时导入

final model = await Node.fromGlbAsset('assets/model.glb');
scene.add(model);

2、外部获得 bytes：

final model = await Node.fromGlbBytes(bytes);

然后在构建期预处理，通过 Build Hook 将 glTF 转成 .fsceneb：

buildScenes(
  buildInput: input,
  buildOutput: output,
  inputFilePaths: ['assets_src/model.glb'],
);

也就是实际读取的是构建时生成的 .fsceneb，避免在终端设备上重新解析 glTF，同时它还支持 Scene Subtree 流式加载和 Prefab 复用

然后对于材质系统，内置材质主要有：

• PhysicallyBasedMaterial
• UnlitMaterial
• SpriteMaterial
• ShaderMaterial
• PreprocessedMaterial

PBR 使用 Metallic-Roughness 工作流，支持 Base Color、Normal、Metallic/Roughness、AO、Emissive 和环境反射。
默认 Scene 会懒加载一个程序化 Studio Environment，所以创建 PBR 材质后不额外配置灯光也能看到结果。

另外可以通哟 .fmat 自定义材质语言 ，.fmat 的定位类似 Filament .mat、Godot Shader 和一种简化的 Shader DSL ：

material {
  name: "Toon",
  shading_model: lit,
  blending: opaque,
​
  parameters: [
    { type: vec4, name: base_color,
      hint: source_color, default: [1, 1, 1, 1] },
    { type: float, name: bands,
      hint: range(1, 8, 1), default: 4 },
  ],
}
​
fragment {
  void Surface(inout MaterialInputs material) {
    float lighting = max(dot(
      GetWorldNormal(),
      normalize(vec3(0.4, 0.8, 0.2))
    ), 0.0);
​
    material.base_color =
        material_params.base_color *
        floor(lighting * material_params.bands) /
        material_params.bands;
​
    PrepareMaterial(material);
  }
}

之后 Build Hook 会编译 Shader，同时生成参数 Metadata，然后 Dart 侧通过名称设置类型安全参数：

final material = await loadFmatMaterial('assets/toon.fmat');
​
material.parameters
  ..setColor('base_color', const Color(0xFFE0A030))
  ..setFloat('bands', 4);

而相比原始的 ShaderMaterial，开发者不需要手工处理 std140 Packing、Sampler 和 Uniform Slot，甚至它还支持材质主动声明：

scene_color
scene_depth

只有可见材质请求时，引擎才创建对应资源。

不过也不是没有限制，项目距离完整 glTF/PBR 还有明显差距：

• 没有自定义 per-light BRDF Hook
• mat3 因 GLES std140 问题暂不支持
• lit Shader 已接近 Metal 最低 16 Sampler 限制
• 第二 UV、glTF Tangent、Texture Transform 尚未完成
• Clearcoat、Sheen、Transmission 等 glTF 扩展尚未完成

因此普通 Metallic-Roughness 模型基本可用，但汽车漆、玻璃、镜片、布料、复杂 UV 资源和高保真工业模型可能不能正确还原。

之后导入的 glTF Animation 会保存在模型根节点上，通过以下代码执行：

final walk = model.createAnimationClip(
  model.findAnimationByName('Walk')!,
)
  ..loop = true
  ..play();

每个 Clip 有独立播放状态、速度、时间、循环和 Weight，多个 Clip 可以同时运行，内部 AnimationPlayer 会按权重混合，适合 Idle、Walk、Run Cross Fade。

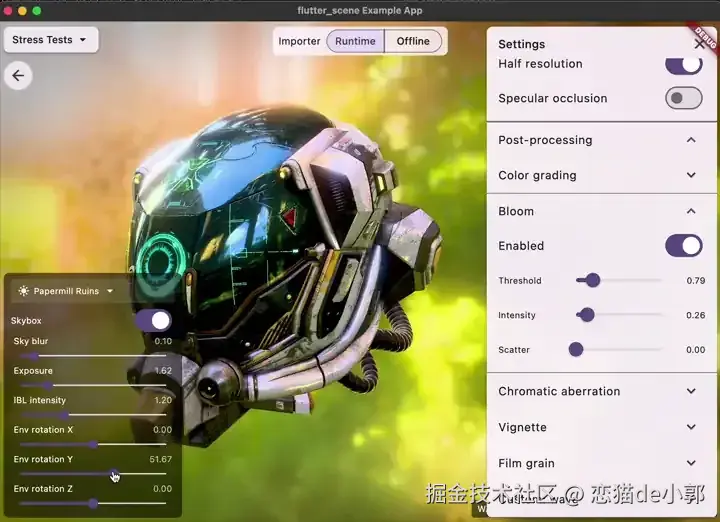

然后针对光照、阴影和后处理，目前已经有：

• HDR/EXR/equirectangular Environment Ma
• Diffuse SH 和 Prefiltered Specular IBL
• Procedural Gradient/Physical Sky
• 自定义 .fmat Sky
• Directional、Point、Spot Light
• Cascaded Directional Shadow
• Spot Shadow Atlas
• 静态阴影缓存
• Environment Volume 混合
• Exposure 和 Tone Mapping

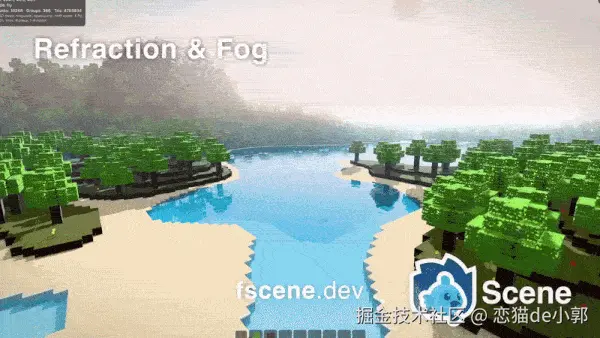

• SSAO、SSR、Fog、God Rays
• Bloom、Color Grading、Vignette、Film Grain
• Chromatic Aberration、DoF、FXAA、MSAA
• 自定义 Render Pass 和 Post Effect

其中静态阴影缓存最值得单独说，只需要给静态物体设置：

node.shadowStatic = true;

之后它们的 Cascade Shadow Tile 就可以跨帧复用，只把动态物体叠加进去，这在大规模静态世界里，比每帧每个 Cascade 重绘所有建筑和地面便宜很多。

然后最重磅的就是，Flutter Widget 可以放进 3D 场景，这是项目最有 Flutter 特色的功能：

scene.add(
  Node()
    ..addComponent(
      WidgetComponent(
        size: const Size(480, 300),
        pixelRatio: 2,
        worldHeight: 1.5,
        child: const MyControlPanel(),
      ),
    ),
);

甚至可以把 Widget 绑定到 glTF 模型已有的显示屏材质，不额外创建 Quad。

不过因为它目前的工作方式是：

Flutter Raster
→ GPU/CPU Readback
→ CPU
→ 再上传到 3D Texture

也就是有一次 CPU 往返开销，比如典型 Panel 每次捕获可能花费数毫秒，而动态 Widget 默认每帧捕获，所以大量高分辨率 Widget Surface 会很增加不少开销。

另外其他限制还有：

• MouseRegion Hover 不能转发
• 键盘和 Focus 不支持
• TextField 还不可用
• WidgetComponent 不进入 .fscene 序列化

然后在物理架构上，核心包只定义抽象物理接口：

• PhysicsWorld
• RigidBody
• Collider
• Joint
• Raycast、ShapeCast、Overlap
• Collision Event

而 Rapier 3D 是通过 flutter_scene_rapier ，利用 Dart FFI 调用 Rust Rapier ，它支持刚体、碰撞器、关节、电机、查询和 Character Controller，并提供大部分平台的预编译二进制，物理由固定时间步推进，渲染 Transform 使用插值。

而 Box3D 是通过 flutter_scene_box3d ，利用 Dart box3d 包接入，支持常用 Shape、查询和碰撞事件，但关节和显式质量/惯性覆盖貌似还没接好。

所以可以看出来，这是一整套完善的 Flutter 3D 引擎，而且还是可用的成套支持，还支持 Flutter Widget 融合使用，比如在游戏之外的支持，例如：

• 商品和设备 3D 展示
• App 里的可交互 3D 数字形象
• 数据可视化
• 3D 编辑工具
• ···

这个项目算是直接补全了 Flutter 官方一直没时间支持的 3D 场景，同时作者也是前 Impeller 工程师，貌似离开谷歌之后做的这套项目，想想有趣，在谷歌没做成的事情，离开谷歌反而做成了。

链接

fscene.dev/
