如何用配置驱动一套 Three.js 数字孪生模板

在数字孪生和 3D 可视化项目里，经常会遇到一种很熟悉的情况：行业变了、模型变了、页面名称变了，但很多基础功能并没有变。

无论项目是智慧病房、办公楼宇、智慧园区还是生产车间，通常都需要处理相似的问题：初始化三维场景、切换楼层或区域、展示资产点位、区分设备状态、点击查看详情，以及把相机恢复到合适的观察位置。

如果每接到一个新场景都重新搭建这些能力，项目很容易陷入重复开发。于是我做了一次尝试：把稳定的三维交互保留在模板中，把行业差异放进配置文件，让同一套代码可以生成多种数字孪生演示。

本文记录这个模板目前的设计和实现。它不是完整的数字孪生平台，也没有假装解决所有行业问题。现阶段更准确的定位，是一个可以继续接入模型和业务数据的 Web3D 演示基础。

先明确目标：复用交互，不是统一业务

不同数字孪生项目之间确实存在共性，但也有明显差异。

共性通常包括：

• 三维场景和相机控制
• 楼层或区域切换
• 资产点位与状态颜色
• 资产详情面板
• 场景标题、主题和初始视角
• 模型加载、尺寸调整和坐标校准

差异则更多来自行业业务。例如，病房关心床位终端、监护设备和环境传感器；园区关心楼宇、门禁、停车和安防；工厂关心机械臂、输送线、能耗和安全生产。

因此，我没有试图设计一套覆盖所有行业的固定业务模型，而是把模板拆成三个部分：

1. 通用渲染与交互层：负责场景、相机、楼层、点位、状态和详情交互。
2. 场景配置层：描述项目名称、主题、空间布局、楼层、资产和初始相机。
3. 行业数据层：通过资产类型和指标字段表达病房、楼宇、园区或工厂的业务差异。

这种划分的核心不是"所有项目都一样"，而是先找出值得稳定复用的部分，再给差异留下足够空间。

当前项目结构

模板目前使用 Three.js、TypeScript 和 Vite，主要目录如下：

configs/                    # 每个场景一份 JSON
├── smart-ward.json
├── office-building.json
├── campus-park.json
└── factory-floor.json
scripts/
└── generate.mjs            # 按配置生成独立构建目录
src/
├── config/scene-config.ts  # 配置加载与校验
├── domain/types.ts         # 场景、楼层和资产类型
├── domain/ward.ts          # 楼层与资产查询
├── scene/WardScene.ts      # Three.js 场景和点位交互
├── ui/AppShell.ts          # 通用页面结构
├── ui/AppController.ts     # 配置驱动的界面状态
└── main.ts                 # 读取配置并启动应用

虽然最初是从智慧病房场景开始的，但现在项目已经包含 ward、office、campus、factory 和 generic 五种程序化布局。

一份场景配置包含什么

下面是一份经过精简的配置。字段来自项目当前实际使用的结构：

{
  "project": {
    "title": "智造工场",
    "subtitle": "生产车间数字孪生可视化演示",
    "theme": "industrial"
  },
  "scene": {
    "layout": "factory",
    "scale": 1,
    "initialCamera": [15, 12, 16]
  },
  "floors": [
    {
      "id": "assembly-line",
      "name": "一层装配线",
      "level": 1,
      "assets": [
        {
          "id": "factory-robot-01",
          "name": "1号装配机械臂",
          "type": "robot",
          "category": "生产设备",
          "status": "online",
          "position": [-4.6, 2.2, 1.7],
          "metrics": {
            "运行状态": "自动运行",
            "今日产量": "1,286件",
            "节拍": "42秒"
          }
        }
      ]
    }
  ]
}

这份配置大致分成三组。

1. 项目信息

project 控制标题、副标题和视觉主题。目前主题支持：

• medical：医疗空间
• office：办公和园区空间
• industrial：工厂和工业空间

主题不负责表达具体业务，它主要控制颜色、界面气质和状态展示方式。

2. 三维场景

scene.layout 决定使用哪一种程序化布局；initialCamera 决定进入页面时的相机位置；scale 用于模型或场景整体缩放。

配置还预留了可选的 scene.model 字段：

{
  "scene": {
    "layout": "generic",
    "model": "/models/customer-building.glb",
    "scale": 0.8,
    "initialCamera": [13, 10, 14]
  }
}

演示阶段可以先使用程序化几何快速验证交互；进入正式项目后，再替换为经过授权和优化的 GLB/GLTF 模型。

3. 楼层和资产

floors 不一定只能表示物理楼层，也可以表示园区分区、车间区域或其他空间层级。每个区域包含一组 assets。

资产的 type 可以自由扩展，例如：

camera
sensor
access-control
robot
conveyor
energy-meter
medical-monitor

模板只要求资产具备统一的基础信息，具体行业指标放在 metrics 中。这使详情面板可以保持通用，而不必为每种设备建立一套固定字段。

配置不能只"能读"，还要尽早报错

配置化降低了改代码的频率，但也会带来新的问题：错误可能从 TypeScript 编译阶段移动到 JSON 运行阶段。

例如，以下问题都很常见：

• 相机或点位坐标不是三个数字
• 状态值拼写错误
• 楼层 ID 重复
• 不同楼层中的资产 ID 重复
• 同时使用新字段 assets 和旧字段 devices
• 必填标题或指标为空

因此模板没有直接把 JSON 强制断言成 TypeScript 类型，而是通过 parseSceneConfig() 做运行时校验。下面是其中一段简化后的逻辑：

const statuses = ['online', 'warning', 'offline'] as const;
const layouts = ['ward', 'office', 'campus', 'factory', 'generic'] as const;
const themes = ['medical', 'office', 'industrial'] as const;

function requireVector(value: unknown, field: string): [number, number, number] {
  if (
    !Array.isArray(value) ||
    value.length !== 3 ||
    value.some((item) => typeof item !== 'number' || !Number.isFinite(item))
  ) {
    throw new Error(`${field} 必须是三个数字`);
  }

  return value as [number, number, number];
}

解析完楼层后，还会检查 ID 唯一性：

const floorIds = new Set<string>();
const assetIds = new Set<string>();

floors.forEach((floor) => {
  if (floorIds.has(floor.id)) {
    throw new Error('楼层 id 必须唯一');
  }
  floorIds.add(floor.id);

  floor.assets.forEach((asset) => {
    if (assetIds.has(asset.id)) {
      throw new Error('资产 id 必须唯一');
    }
    assetIds.add(asset.id);
  });
});

这些检查看起来不复杂，却能避免很多难以定位的交互问题。例如资产 ID 重复时，详情面板可能选中错误对象；坐标中出现字符串时，Three.js 场景则可能出现异常位置或计算结果。

配置错误越早被发现，后续制作演示、打包和交付就越稳定。

四类场景如何共用一套模板

目前模板准备了病房、办公楼宇、园区和工厂四份配置。

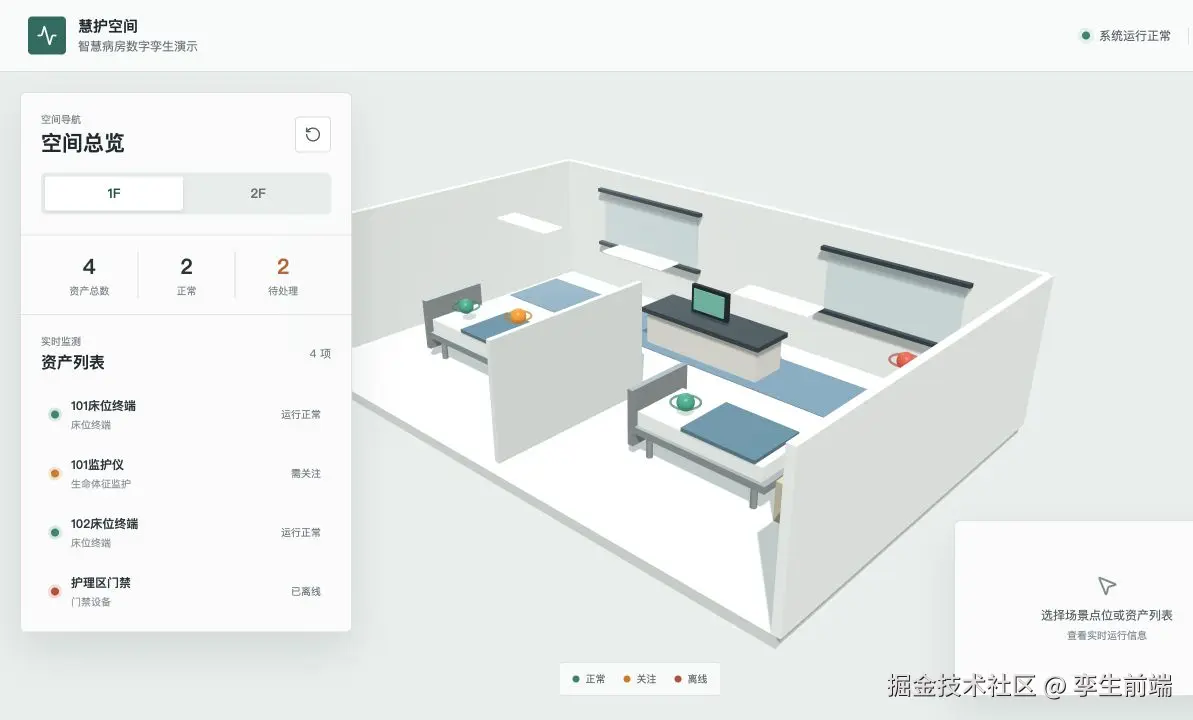

智慧病房

病房配置使用 medical 主题和 ward 布局，资产包括床位终端、监护设备、输液设备、门禁和环境传感器。楼层切换可以对应不同护理区或监护区。

这里需要特别说明：截图中的患者、设备状态和指标全部是虚构演示数据，不应用于医疗运营或诊疗决策。

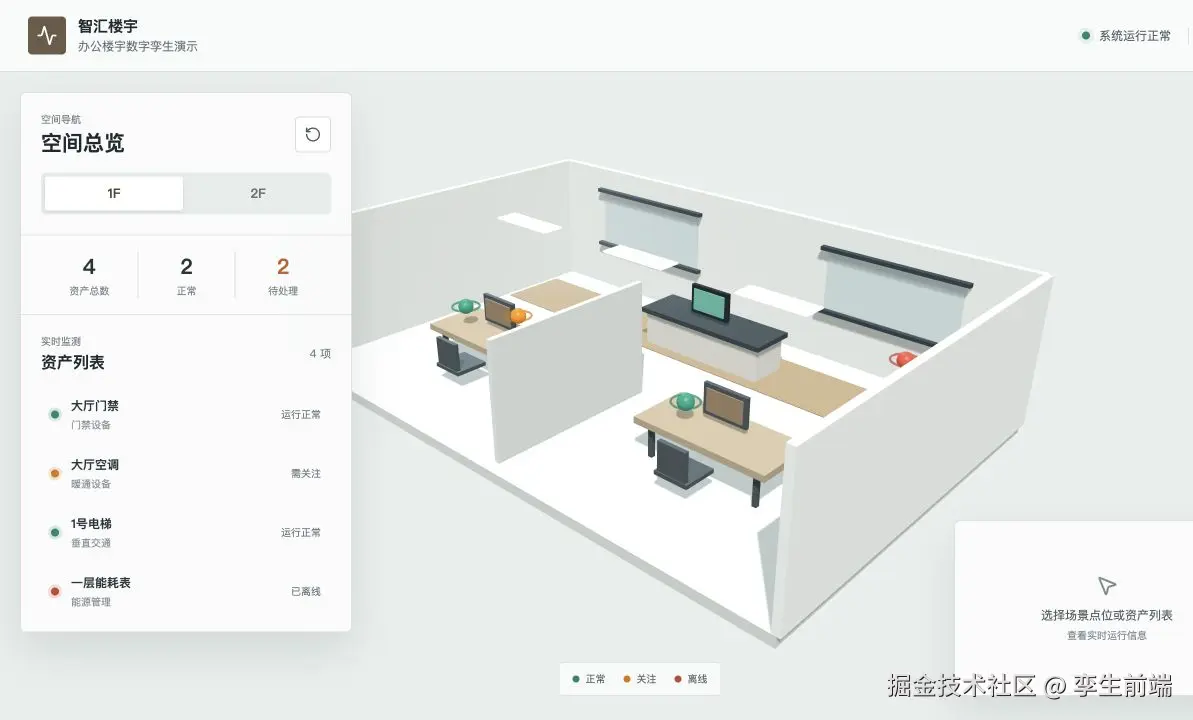

办公楼宇

楼宇场景关注楼层、门禁、摄像头、环境传感器和能源设备。与病房相比，通用的楼层切换和资产详情没有变化，变化的是主题、布局、资产类型和指标。

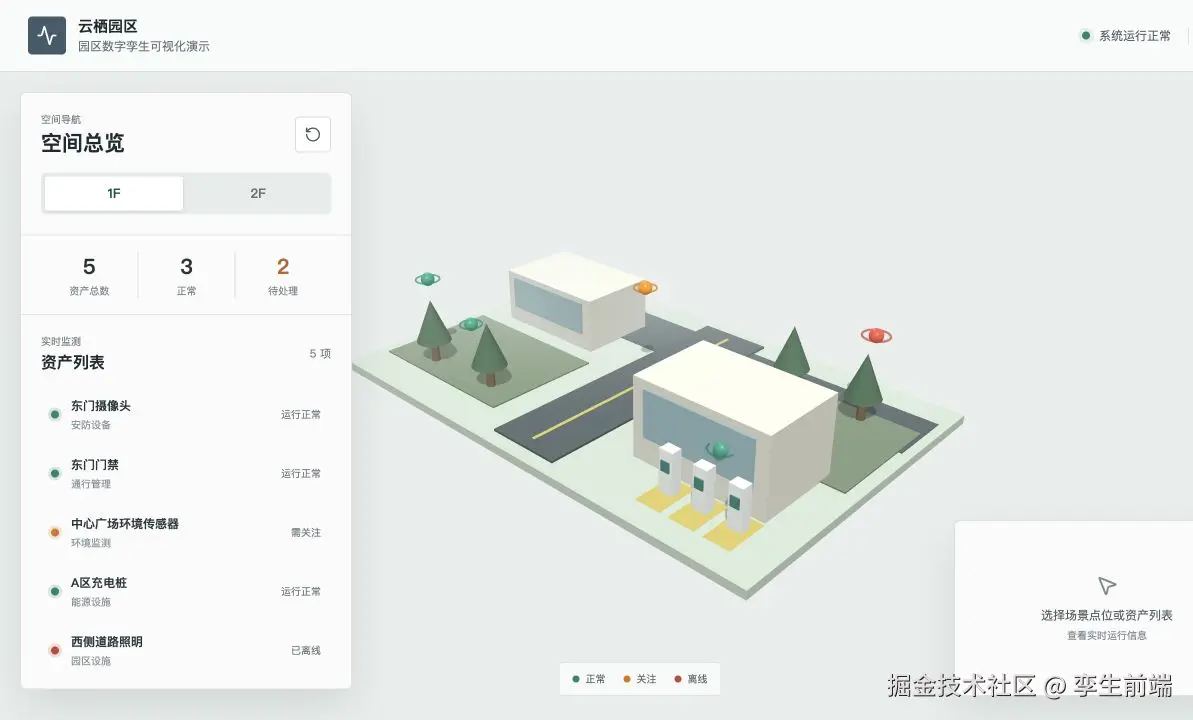

智慧园区

园区不一定有传统意义上的上下楼层，因此可以把 floors 理解为分区或管理范围。停车、安防、环境监测和建筑设备都可以用统一资产结构组织。

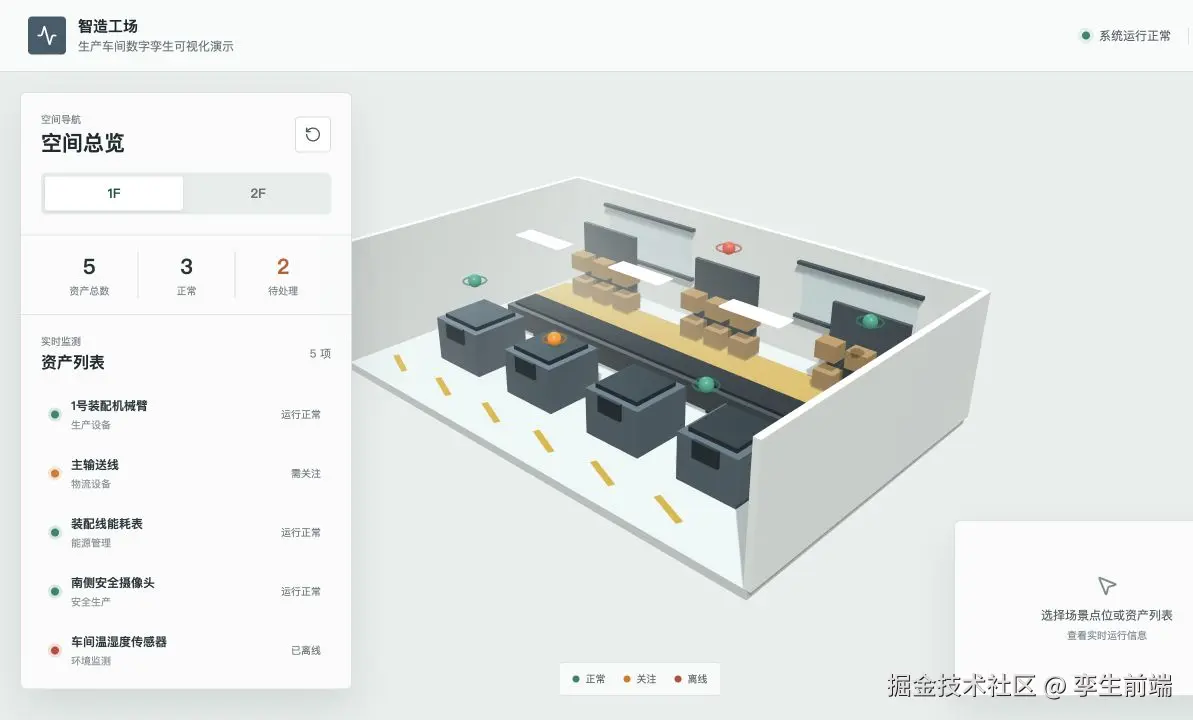

生产车间

工厂使用 industrial 主题和 factory 布局。机械臂、输送线、能耗表、摄像头与环境传感器仍然使用同一个点位和详情机制，但指标会变成节拍、产量、能耗和维护状态。

从代码角度看，四个页面并不是四套独立应用。它们共享场景管理、相机、点位、楼层切换和详情面板，只是在启动时加载不同配置。

用生成命令输出独立版本

仅仅能在开发环境中切换配置还不够。实际演示和交付往往需要把每个场景构建成独立目录。

项目提供了一个生成脚本，可以指定配置文件和输出目录：

npm run generate -- \
  --config configs/factory-floor.json \
  --out dist/factory-floor

脚本会完成几件事：

1. 确认配置文件存在并且扩展名是 .json。
2. 解析 JSON，检查 project、scene 和 floors 等基础字段。
3. 将配置名称写入 VITE_SCENE_CONFIG。
4. 调用 Vite 构建指定输出目录。

其他场景使用相同方式生成：

npm run generate -- --config configs/smart-ward.json --out dist/smart-ward
npm run generate -- --config configs/office-building.json --out dist/office-building
npm run generate -- --config configs/campus-park.json --out dist/campus-park

生成后的静态目录可以分别预览、部署或压缩交付。这样做也让场景配置和构建结果之间保持清晰对应。

新增一个行业场景，需要做哪些工作

配置驱动并不意味着"换几个名称就自动完成一个项目"。更准确地说，它把工作从重复编写基础功能，转移到场景建模、数据整理和坐标校准上。

增加一个新场景时，我会按以下顺序处理：

第一步：确定空间表达方式

先判断现有程序化布局是否够用。如果只是概念验证，可以从 generic 或接近的布局开始；如果要展示真实建筑和设备，就需要准备 GLB/GLTF 模型。

第二步：建立场景配置

创建新的 JSON 文件，确定标题、主题、布局、初始相机、楼层或区域，以及第一批资产。

第三步：校准模型和坐标

真实模型接入后，需要检查：

• 模型原点是否合理
• 单位和整体比例是否正确
• 朝向是否与场景坐标一致
• 是否需要按楼层或区域拆分
• 资产点位是否能准确落在模型上

这一部分无法被通用配置完全替代，也是数字孪生项目里最容易低估的工作。

第四步：补充行业指标

用 type、category 和 metrics 表达行业差异。如果某类交互确实具备复用价值，再将它提升到通用能力层，而不是一开始就把所有可能性写进模板。

第五步：生成和验收

运行生成命令后，逐项检查初始视角、楼层切换、资产点击、状态颜色、详情字段、响应式布局和模型性能。

接入真实模型之后，性能问题才真正开始

当前内置布局主要使用程序化几何，适合快速演示。正式项目换成建筑、园区或设备模型后，文件体积、网格数量、贴图尺寸和材质数量都会直接影响网页体验。

常见的处理包括：

• 删除不可见结构和无效节点
• 对高面数模型做减面
• 合并可合并的网格与材质
• 压缩贴图并控制分辨率
• 根据距离设置 LOD
• 将大型园区按区域或楼层拆分
• 按需加载，而不是一次加载全部内容
• 在目标设备上测试显存和帧率

因此，"支持 GLB/GLTF"只代表模板提供了接入入口，并不意味着任意模型放进去都能直接获得良好性能。建模规范、资产优化和加载策略仍然是完整交付的一部分。

当前边界

这个模板目前已经能完成多场景演示，但我会明确区分"已经具备"和"后续可以接入"。

当前没有包含：

• 后端服务
• 登录和权限系统
• 实时物联网数据
• 告警闭环和工单流程
• 面向生产环境的性能指标承诺

演示数据全部来自本地虚构配置。正式项目要接入资产台账、设备状态或 GIS 数据，还需要设计接口、状态同步、异常处理、权限和数据安全策略。

把这些边界写清楚并不会削弱模板价值。相反，它能让演示层、数据层和业务系统之间的职责更加明确，也能避免在项目初期作出无法验证的承诺。

后续：不把技术路线限制在 Three.js

Three.js 很适合当前的 Web3D 模板，但数字孪生和三维建模并不只有一种技术选择。

后续我计划围绕更完整的实践链路继续更新，包括：

• 使用 Blender 处理模型、原点、层级、材质和轻量化
• 使用 Cesium 处理 GIS、地形和大范围城市空间
• 对比 Three.js 与 Babylon.js 在项目结构和工具链上的差异
• 探索 Unity、Unreal Engine 在高质量实时渲染中的适用场景
• 研究 GLB/GLTF、LOD、贴图压缩和流式加载
• 将物联网数据、资产台账和可视化大屏接入三维场景

我的目标不是证明某个框架可以解决所有问题，而是持续记录：面对不同规模、行业和交付要求时，怎样选择合适的三维技术，并把项目做成真正能够演示、维护和扩展的产品。

总结

这次模板改造带来的最大变化，不是少写了几个页面，而是建立了更清晰的项目边界：

• 通用能力留在代码中
• 场景差异进入配置
• 行业指标跟随资产组织
• 真实模型单独完成优化和坐标校准
• 独立场景通过生成命令输出

配置驱动不能消除数字孪生项目中的建模、数据和业务工作，但它可以减少基础交互的重复实现，让更多时间花在真正决定项目质量的部分。

这个项目还会持续更新。后续我会继续记录三维建模、模型优化、GIS、实时数据接入，以及不同渲染技术在数字孪生项目中的实际取舍。

---
