第51篇：数据分析-热力图——笔刷画的是圆，落到地上却成了椭圆

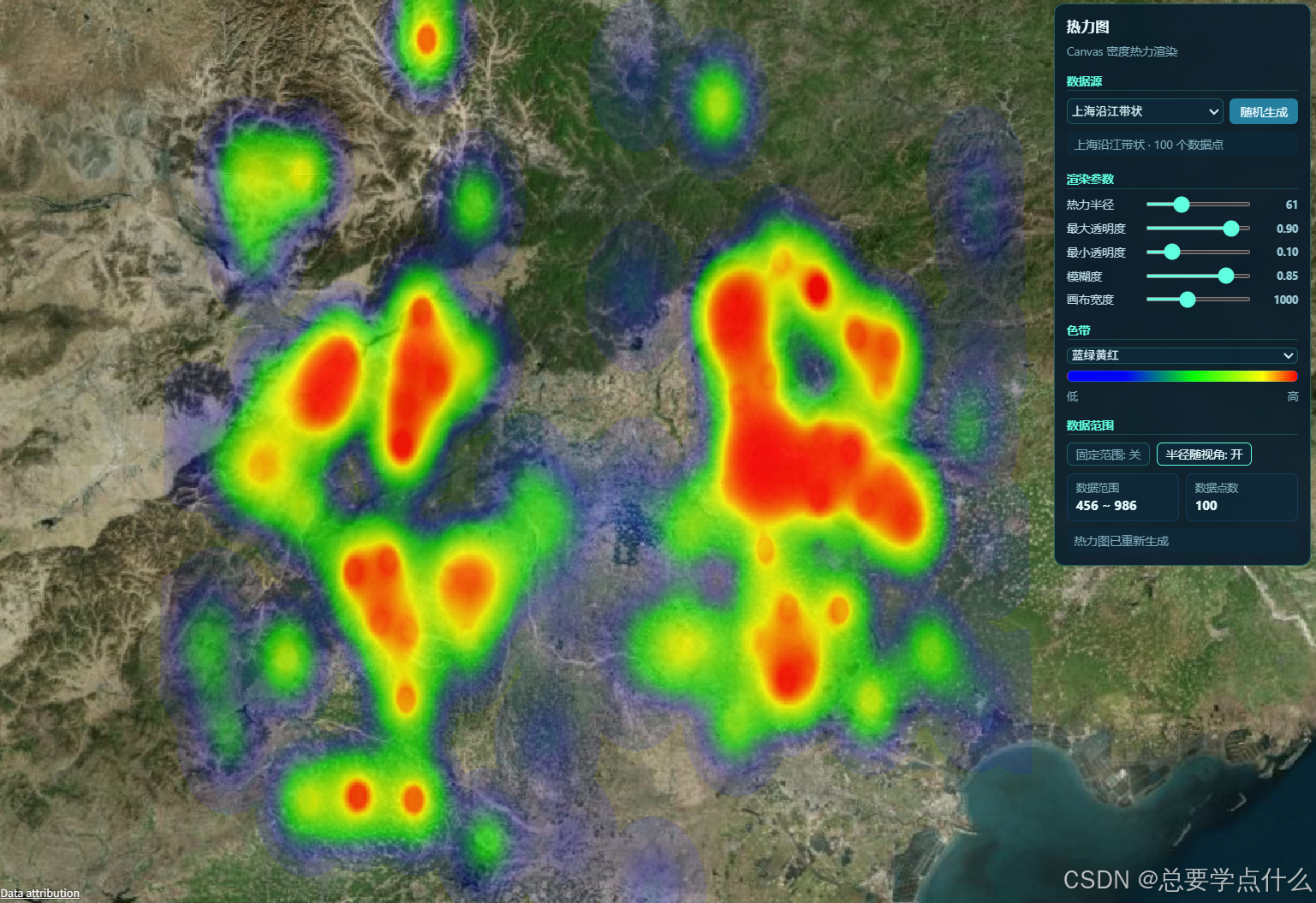

屏幕上一张热力图，蓝底上一团红，看着非常"科学"。

但你有没有想过一个问题：那团红色到底有多大？

不是"屏幕上多大"------是地面上多少公里。你把"画布宽度"从 1000 拖到 2000，画面几乎没变（还是那团红），可它的物理尺寸缩到了原来的一半。你把地图往北拖一点，同一个圆斑，南北向被拉长了 30%。这些都不是渲染 bug，是那三行算画布尺寸的代码决定的。

前面几篇我们一直在三维特效里量账，这次换个方向，到数据分析这条线里，量一笔更朴素、也更容易被忽略的账：一个热力半径，究竟等于几公里。

我是 Cesium酱，一只在 WebGIS 领域摸爬滚打多年的前端猿。这个系列写到第 51 篇，规矩一直没变：只要面板上有数字，就得拿进几何里对一遍账。而这篇文章的账，恰恰是所有"数据可视化"类面板的通病------滑块上写的是"热力半径 70"，没人告诉你这个 70 的单位是像素。

本文目标：把一个热力图从「一行数据」到「屏幕上一团颜色」之间的每一笔账拆开算清------哪个点会被悄悄丢掉、圈出来的到底是圆还是椭圆、为什么密度永远到不了满、以及那个会自己往上爬的滑块。💪

💡 本文涉及的全部代码均已开源，完整的仓库地址见文末，可自行取用、随意魔改。

一、痛点与场景：为什么「一团颜色」也需要对账？

🎯 背景现状：热力图是最常见的空间数据表达方式之一------它不画精确的边界，只传达"这里比较热"。正因为"差不多就行"，它身上的参数最容易被当成感觉量来调：拖到"看着舒服"就收工，没人去管它对应的物理尺度。

🎯 点位告警密度：某个区域短时间内的告警点位扎堆，用热力图看聚簇
🎯 客流/车流热度：从采样点反推人流密度，做运营决策
🎯 设备负载分布：基站、充电桩、传感器的负载值铺成一张面
🎯 POI 热度：搜索热度、点评数量，做选址参考

🤦 传统痛点：热力图的实现路线很多，但每条都有一个不太好说出口的硬伤。

方案	问题
直接画彩色圆点	只表达"点"，不表达"面"；点一多就糊成一坨，谁热谁冷看不出来
每个点画一层带透明度的圆，叠起来	叠得越多越深，但叠到一定程度就分不出 10 个点和 100 个点
引入成熟的 heatmap 库	依赖一套渲染管线，和 Cesium 的坐标系之间还得多套一层转换
Cesium 自带的图元	没有热力图；得自己把数据变成一张图，再想办法贴上去

💡 本文方案 ：不引第三方库，就在离屏 canvas 上手工把密度"算"出来，再当纹理贴到 Rectangle 上。三件事：

1️⃣ 生成数据：用可复现的伪随机，把点撒成四种典型分布（聚簇 / 带状 / 环形 / 核聚），保证同一 seed 永远同一张图

2️⃣ 渲染密度 ：每个点画一个带渐变的圆盘，用 globalAlpha 记归一化值，靠 canvas 的 source-over 自然累加成密度场

3️⃣ 上色贴合 ：把灰度密度按 alpha 查一条 256 色的色带，转成 dataURL，交给 ImageMaterialProperty 贴到矩形上

✨ 一句话总结：把「密度」当成一张灰度图，用 canvas 的合成能力当累加器，再把灰度写成颜色"翻译"成一张纹理------整条链路里没有一个参数带单位，这就是所有账的起点。

二、核心技术原理：一笔热力账的三层换算

2.1 数据结构：四个场景，一个种子

先看数据是怎么来的。它不读文件、不请求接口，四个场景全是现场生成的------但生成的方式是确定性的。

ts 复制代码

// 源码级剧透：heatmap-data.ts
export type HeatmapScene = {
  id: string
  label: string
  bounds: Bounds          // west / south / east / north（经纬度）
  defaultRadius: number   // 面板上的「热力半径」默认值
  pointCount: number
  description: string
}

export type SceneData = {
  points: HeatPoint[]     // { x: 经度, y: 纬度, value: 0~1000 }
  valueMin: number
  valueMax: number
}

四个场景的差别只有一行公式（mode）我列一下，后面量账会反复用到：

🔵 beijing-clusters（北京多中心） ：三个随机核心，各撒高斯噪声；value = 500 + |g| × 250 + rand × 250
🟢 shanghai-band（上海沿江带状） ：lat 沿中心线高斯抖动，value 随经度成正弦波动（0~900）
🟡 guangzhou-ring（广州环形） ：极坐标撒在环带半径 0.28~0.52 之间，value 带三次谐波起伏
🔴 chengdu-core（成都核心聚集） ：单一中心高斯聚簇，value = 600 + |g| × 200 + rand × 200

ts 复制代码

function seededRandom(seed: number): () => number {
  let state = seed >>> 0
  return () => {
    state |= 0
    state = (state + 0x6d2b79f5) | 0
    let t = Math.imul(state ^ (state >>> 15), 1 | state)
    t = (t + Math.imul(t ^ (t >>> 7), 61 | t)) ^ t
    return ((t ^ (t >>> 14)) >>> 0) / 4294967296   // 🌰 mulberry32：同一个 seed → 同一个 [0, 1)
  }
}

function gaussian(random: () => number): number {
  let u = 0
  let v = 0
  while (u === 0) u = random()
  while (v === 0) v = random()
  return Math.sqrt(-2 * Math.log(u)) * Math.cos(2 * Math.PI * v)   // 🌰 Box--Muller 变换
}

🔑 关键点说明：

seededRandom 是 mulberry32，位数运算 + 位异或，几十毫秒就能吐出十万个数
注意 while (u === 0) 这两行：Box--Muller 里 Math.log(0) 是 -Infinity，while 反复抽直到抽到非零------这是这套代码里唯一一处"不确定循环多少次"的地方，理论上可以死循环（概率为 0）
面板上那个「随机生成」按钮，干的事就是 randomSeed.value = Math.floor(Math.random() * 1e9)------换种子，不换公式
页面初始的 seed 是 20260827。本文后面所有数字都是在这个 seed 下量出来的，你自己跑一遍应该能对上

2.2 完整技术路线

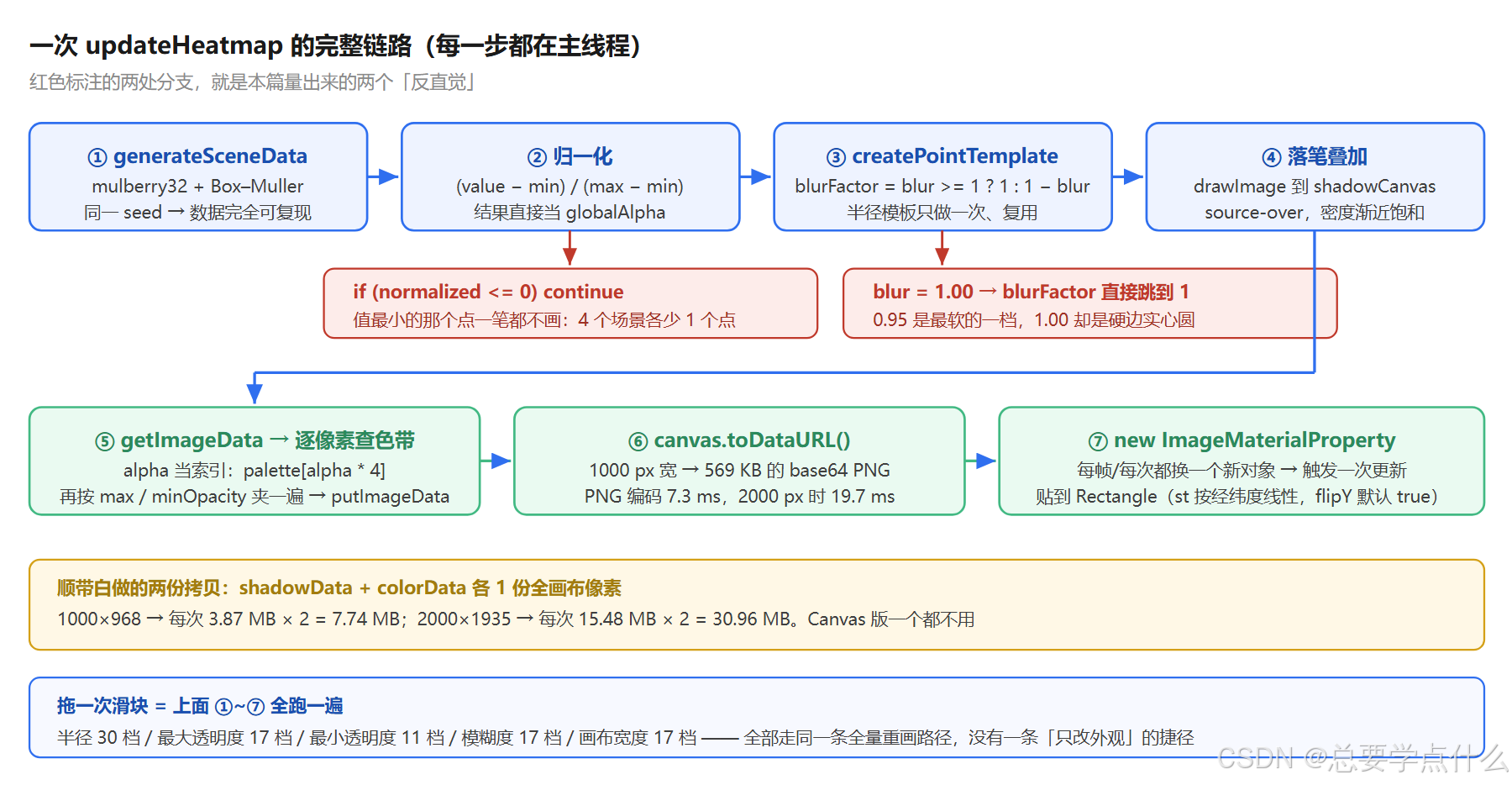

我们设计的完整技术路线：

核心亮点：第 ③ 步 createPointTemplate 和第 ⑤ 步「逐像素查色带」是本文的两把刀 🔪 ------前者决定了笔刷长什么样，后者决定了这张图最终"好看不好看"。而这条链路上最反直觉的两处，一处藏在第 ③ 步的 blurFactor，一处藏在第 ② 步的 continue。

2.3 为什么用 Canvas 而不是着色器

方案	原理	性能	复杂度
GLSL 后处理	把每个点当片元，GPU 里逐像素叠加	⚡ 十万点也不喘	🔴 高：得自己搭 FBO、传 uniform 数组
Canvas 手动叠加	每个点画一个圆盘，靠 `source-over` 累加	🐢 千点级还行（本机 1000 px 约 10.6 ms）	🟢 低：几行 `drawImage`
WebGL 粒子	每个点一个 quad，加法混合	⚡ 快	🔴 高：还得处理颜色映射回读
服务端出图	后端渲染好 PNG，前端只贴图	🐢 网络往返	🟡 中：但交互（拖半径）就废了

简单说：热力图的点数通常只有几百到几千，Canvas 的合成能力绰绰有余；而"拖一下滑块立刻重画"这个交互，恰恰是 GLSL 那条路最不划算的地方。 用 Canvas，是为了让参数调整保持在"重跑一个几十毫秒的函数"这个量级。

三、代码实战：关键实现拆解

⚠️ 温馨提示 ：本文只拆 heatmap-canvas 这一个案例（Canvas 版）。仓库里还有热力图的三维版，那是另一套坐标系和另一篇文章的事。另外，本文所有耗时数字都是**本机无头浏览器（软件渲染、--disable-gpu）**跑出来的，绝对值会比你的真机慢，但相对关系是准的。

3.1 归一化：为什么最小值那个点一笔都不画

拿到点之后，第一件事是把它压到 [0, 1]。

ts 复制代码

const values = points.map((point) => point.value)
const dataMin = options.min ?? (values.length ? Math.min(...values) : 0)
const dataMax = options.max ?? (values.length ? Math.max(...values) : 1)
const min = Math.min(dataMin, dataMax)
const max = Math.max(dataMin, dataMax)
...
for (const point of points) {
  const value = Math.min(point.value, max)                        // ⚠️ 只夹了上界
  const normalized = max > min ? (value - min) / (max - min) : 0
  if (normalized <= 0) continue                                   // 🔑 值等于 min 的点，直接跳过
  shadowContext.globalAlpha = normalized
  shadowContext.drawImage(template, x - radius, y - radius)
}

🔑 关键点说明：

< 和 <= 的分界点，正好落在数据里最大的那个"最小值"上。 自动范围时 min 就等于数据的最小值，于是必然有至少一个点的 normalized 恰好是 0，被 continue 跳过。四个场景实测各少一个点：

场景	点数	实际落笔	被跳过
北京多中心	120	119	1
上海沿江带状	100	99	1
广州环形	80	79	1
成都核心聚集	60	59	1

北京场景实测 valueMin = 511.28、valueMax = 1000.00------被跳过的正是那个 511.28 的点。

如果数据里有并列最小值，跳过的就不止一个。 本猿另造了一组 10 个点、其中 5 个值都是 100 的数据：实测落笔 5 个、跳过 5 个。把固定下界手动设成 90，落笔立刻回到 10 个。
Math.min(point.value, max) 只有上界、没有下界 ------配合那个 continue，就意味着固定范围的下界一拉高，低值点不是变淡，而是整点消失。实测（同一个 seed）：

场景	引擎 min/max	落笔	消失	消失占比
北京多中心	自动范围	119	1	0.8%
北京多中心	600 ~ 1000	111	9	7.5%
北京多中心	800 ~ 1000	57	63	52.5%
广州环形	600 ~ 1000	62	18	22.5%
广州环形	800 ~ 1000	23	57	71.3%

这个行为在业务上通常是反的：你拉高下界，本意是"让低值不要那么显眼"，结果它把低值整个抹掉了。地图上直接少掉七成的点，而面板上「数据点数」那栏还理直气壮地写着 80。

还有一处只夹上限 带来的副作用：clampValue(value, 0, 1000) 把 value 压到 1000 封顶，而自动范围的 max 又恰好取到这同一个 1000。北京 120 个点里，有 19 个被压到 1000（15.8%） ，它们的 normalized 全是 1.000------也就是说，这 19 个点在画面上完全等价，一个比一个深都没有。数据分布的那点层次，在封顶的一瞬间就没了。

3.2 画布尺寸：按「度」算，不按「米」

这一步只有三行，但它是整篇文章最值钱的三行：

ts 复制代码

const width = Math.max(8, Math.round(options.canvasWidth ?? 1000))
const height = Math.max(8, Math.round(
  (width / Math.max(bounds.east - bounds.west, 1e-6)) * Math.max(bounds.north - bounds.south, 1e-6)
))
// 🔑 宽高比 = 经度跨度 : 纬度跨度，两边都是「度」

🔑 关键点说明：

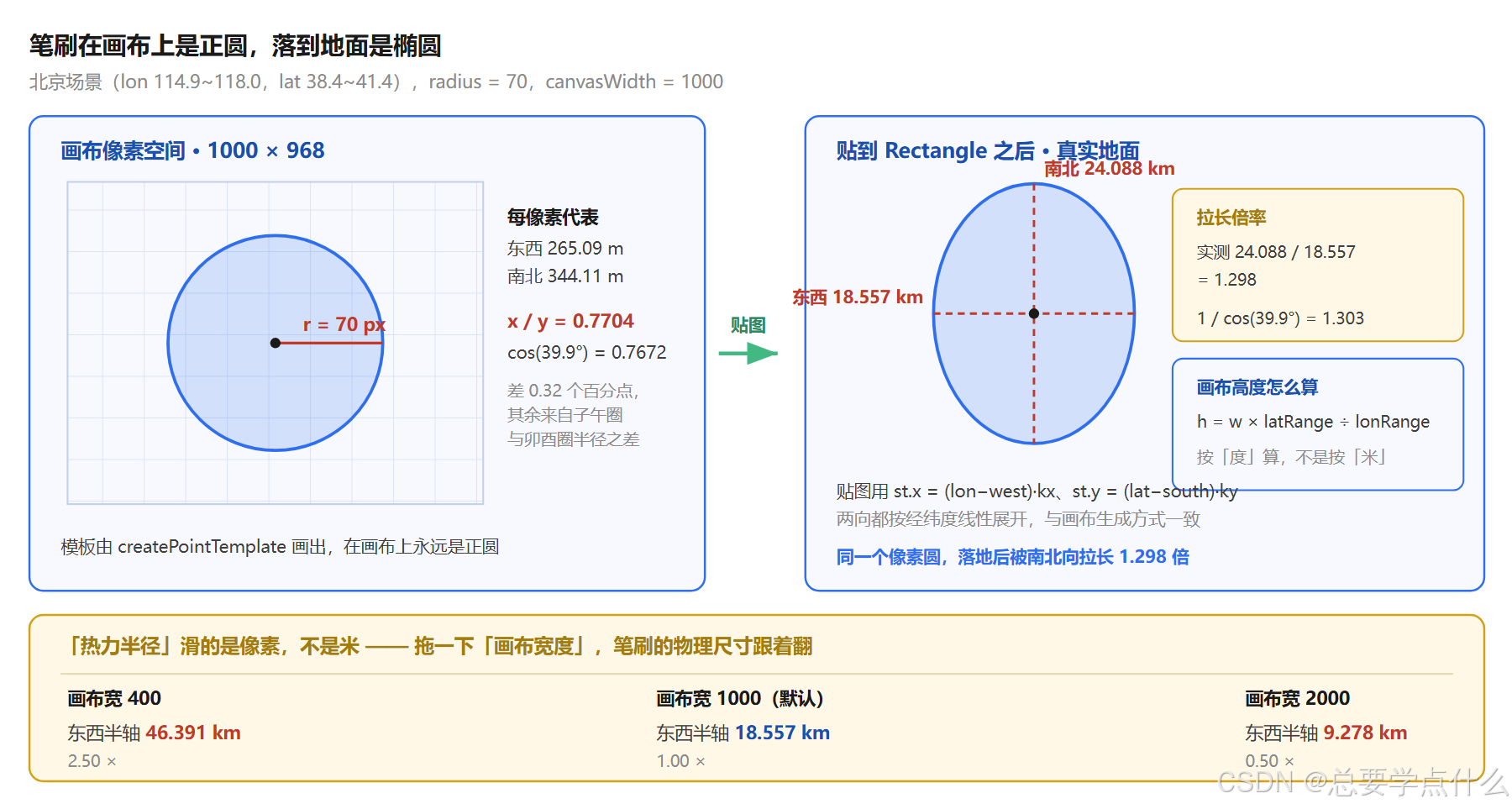

这个式子保证的是**"每像素代表多少个度"在两个方向上都一样**。它保证不了"每像素代表多少米"一样------因为 1 度纬度 ≈ 111.32 km，1 度经度 ≈ 111.32 × cos(纬度) km。
所以画布上的正圆笔刷，落到地面上必然是个椭圆 ：南北向被拉长 1 / cos(纬度) 倍。写对这条式子应该长这样：height = width × (latRange × 111.32) / (lonRange × 111.32 × cos(lat))，约掉 111.32 之后，分母上还差一个 cos(lat)。
实测四个场景的每像素米数：

场景	中心纬度	每像素东西向	每像素南北向	x / y	cos(纬度)	偏差
北京多中心	39.90°	265.09 m	344.11 m	0.77037	0.76717	0.32 个百分点
上海沿江带状	31.25°	142.88 m	166.25 m	0.85945	0.85491	0.45 个百分点
广州环形	23.05°	122.98 m	132.85 m	0.92575	0.92016	0.56 个百分点
成都核心聚集	30.70°	95.80 m	110.86 m	0.86413	0.85985	0.43 个百分点

比值和 cos(纬度) 对得很好（余下那零点几个百分点来自 WGS84 子午圈与卯酉圈半径本来就不同）。

于是「热力半径 = 70」的真实含义是：在北京，东西向半轴 18.557 km、南北向半轴 24.088 km （拉长 1.298 倍，而 1 / cos(39.9°) = 1.303，两者只差 0.4%------这个 0.4% 就是椭球两半径不同带来的）。它不是 70 米，不是 70 公里，是 70 个像素。
更麻烦的是：这个像素的含义还会随"画布宽度"变。

canvasWidth	每像素东西向	半径 70 的东西半轴	相对 1000 px
400	662.73 m	46.391 km	2.50 ×
1000（默认）	265.09 m	18.557 km	1.00 ×
2000	132.55 m	9.278 km	0.50 ×

也就是说，你把"画布宽度"从 400 拖到 2000，同一张图、同一个半径 70，笔刷的物理尺寸缩到了原来的五分之一。 画面上看起来几乎没变（都是圆圆的色斑），变的是"一个色斑代表多少公里"------而这恰恰是热力图上最该被说清楚的那个数。

顺带说一句反向的坑：既然画布高度是按经纬度跨度等比算的，那么场景的 bounds 如果南北跨度大、东西跨度小，画布就会变得又高又窄（成都 1000×800，广州 1000×917，北京 1000×968）。这不是 bug，但如果你把这块画布当成"方形纹理"来用，就要留意它其实不是方的。

3.3 笔刷模板：「模糊度」拉到 1.00 反而变成硬边实心圆

笔刷的生成只有几行，但这里埋了本篇最漂亮的一个反转：

ts 复制代码

function createPointTemplate(radius: number, blurFactor: number): HTMLCanvasElement {
  const template = document.createElement('canvas')
  template.width = template.height = radius * 2
  const context = template.getContext('2d')
  if (blurFactor >= 1) {                                     // ⚠️ blur === 1.00 会掉进这里
    context.beginPath()
    context.arc(radius, radius, radius, 0, 2 * Math.PI, false)
    context.fillStyle = 'rgba(0,0,0,1)'
    context.fill()                                           // 实心圆：一点渐变都没有
  } else {
    const gradient = context.createRadialGradient(
      radius, radius, radius * blurFactor,                   // 内圈半径 = r × blurFactor（alpha 1）
      radius, radius, radius                                 // 外圈半径 = r（alpha 0）
    )
    gradient.addColorStop(0, 'rgba(0,0,0,1)')
    gradient.addColorStop(1, 'rgba(0,0,0,0)')
    context.fillStyle = gradient
    context.fillRect(0, 0, 2 * radius, 2 * radius)
  }
  return template
}

// 调用处：
const blurFactor = blur >= 1 ? 1 : 1 - blur

🔑 关键点说明：

blurFactor 是内圈实心核的半径占比 ：它越小，实心核越小、渐变段越长，笔刷越软。
blurFactor = 1 - blur，所以面板上的「模糊度」越大，blurFactor 越小 → 越软。这个方向是对的。
但滑块最大值恰好是 1。 blur = 1 时 blurFactor = 1 - 1 = 0......如果代码真这么写，createRadialGradient(r, r, 0, r, r, r) 会得到一个"从圆心 0 开始就是 0"的退化渐变（内圈半径 0 意味着内圈退化成一点，实际上会画出最软的 一个圆）。可代码不是这么写的------它写的是 blur >= 1 ? 1 : 1 - blur，在最后那一格直接短路到"实心圆"分支。

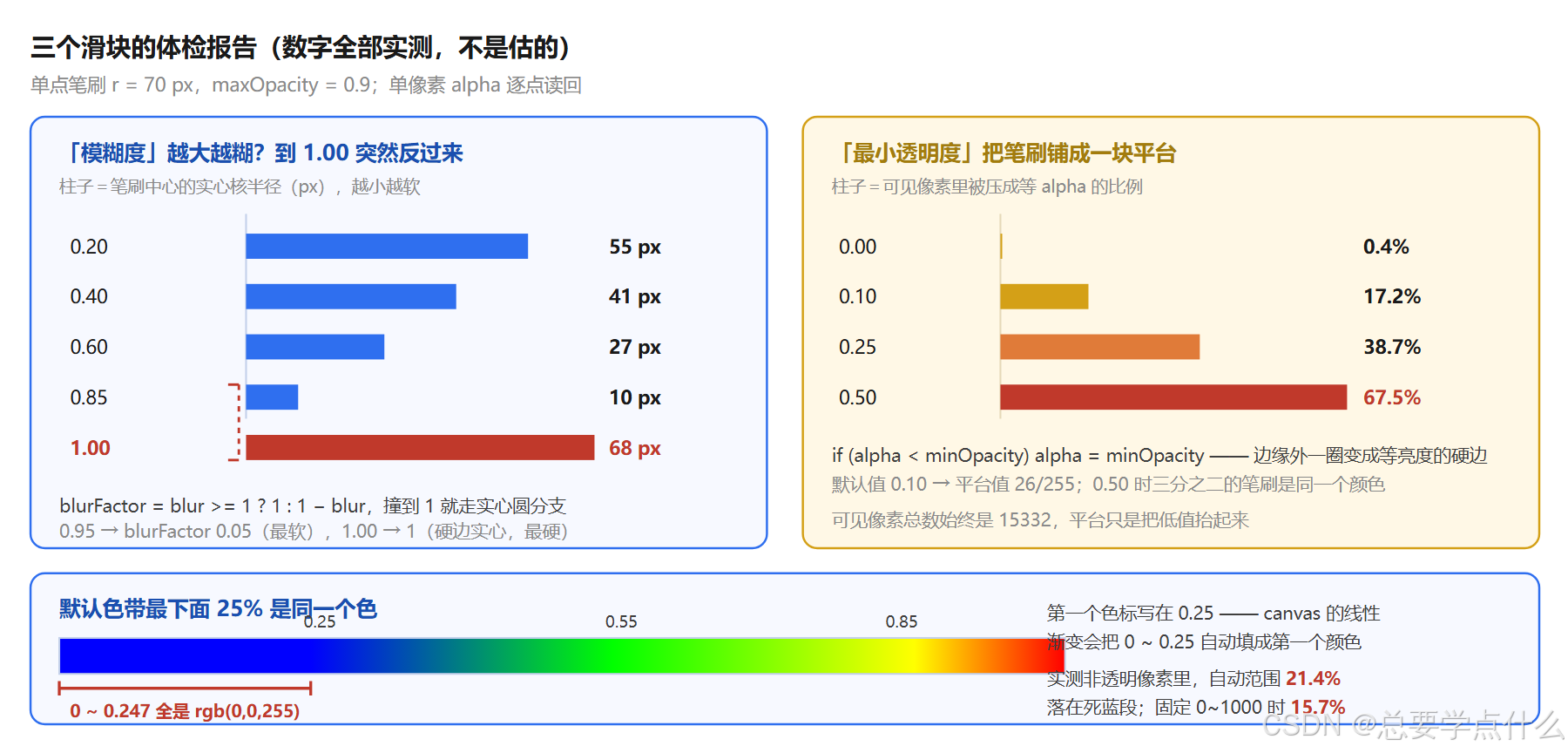

实测（单点、r = 70、maxOpacity = 0.9、minOpacity = 0.1），笔刷中心的实心核半径：

模糊度	blurFactor	实心核	可见半径	平台宽度
0.20	0.80	55 px	70 px	1 px
0.40	0.60	41 px	70 px	3 px
0.60	0.40	27 px	70 px	4 px
0.85（默认）	0.15	10 px	70 px	6 px
1.00	1.00	68 px	70 px	71 px

看得清清楚楚：从 0.85 到 1.00，实心核从 10 px 跳到 68 px 。如果滑到 0.95，blurFactor 是 0.05，那是全场最软 的一档；再往右拖一格到 1.00，它变成了全场最硬的一档。滑块最右边那 5% 的行程里，藏着一次完全反向的跳变。

顺便说一句：这也就是本猿在写这篇之前的那点私心------面板上凡是"越大越 X"的滑块，都值得把它拖到最右看一眼。

另外注意模板是按 radius 缓存在 Map 里的 （templates.get(radius)），而 blurFactor 不在 key 里。这里之所以没出问题，纯粹是因为 createHeatmapCanvas 每次都是重新调用的、Map 每轮都是新的。如果哪天有人把 templates 提到函数外面去做跨帧缓存，改模糊度就会失效------这个坑先记在这。

3.4 落笔叠加：为什么密度永远到不了满

ts 复制代码

shadowContext.globalAlpha = normalized
shadowContext.drawImage(template, x - radius, y - radius)

🔑 关键点说明：

canvas 的默认合成模式是 source-over：新画的像素以 globalAlpha 为权重盖在旧像素上。这不是加法，是"剩下的部分再盖一层"。
所以 k 个归一化值都是 n 的点叠在一起，中心的 alpha 是 1 - (1 - n)^k，而不是 k × n。实测 n = 0.5：

叠了几层	实测 alpha	理论 1 − (1 − 0.5)^k
1	128	127.5
2	191	191.25
3	223	223.125
5	247	247.03

它永远到不了 255。 100 个点叠在一起也只是 0.99999...... 这是个纯粹的数学结论：(1 - n)^k 只有在 k 无穷大时才趋近 0。
这件事的工程含义是：热力图的"密度"天生是对数式饱和的 。想区分"100 个点"和"1000 个点"，光靠叠是区分不出来的------你必须在某个地方把它线性化（比如按点数量除以一个基数），或者干脆换个叠加方式。这不是这段代码的缺陷，是所有基于 alpha 叠加的热力图共同的天花板。

3.5 染色：alpha 当索引，以及色带上那 25% 的死区

密度场画完了，它还是一张灰度图。上色这一步是关键：

ts 复制代码

const offset = alpha * 4                     // 🌰 直接拿 alpha（0~255）当色带下标
let finalAlpha: number
if (alpha > maxOpacity) {
  finalAlpha = maxOpacity
} else if (alpha < minOpacity) {
  finalAlpha = minOpacity                  // 🔑 平台就是这么来的
} else {
  finalAlpha = alpha
}
imageData[i - 3] = palette[offset]         // 色带只有 256 项，乘 4 正好对上 Uint8 的四通道
imageData[i - 2] = palette[offset + 1]
imageData[i - 1] = palette[offset + 2]
imageData[i] = finalAlpha

🔑 关键点说明：

palette 是一张 256 × 1 的渐变，alpha 直接就是色带位置。这意味着色带的分辨率只有 256 级------对热力图来说完全够，因为它本来就不是拿来看细节的。
第一个坑：色带会被 canvas 自动"延伸填补"。 默认色带是：

ts 复制代码

const gradient = options.gradient ?? { 0.25: 'rgb(0,0,255)', 0.55: 'rgb(0,255,0)', 0.85: 'yellow', 1: 'rgb(255,0,0)' }

注意第一个色标在 0.25，不是 0 。canvas 的 createLinearGradient 会把 0 ~ 0.25 这一段全部填成第一个颜色 ------于是色带最下面 25% 是一片死蓝 。实测逐点取样：alpha = 0 ~ 63（归一化密度 0 ~ 0.247）全部是 rgb(0,0,255)，alpha = 64 才开始有第二个分量。

这个死区有多大？北京场景 1000 px 画布，非透明像素 377538 个，其中落在死蓝段的有 80931 个，占 21.4% （固定范围 0~1000 时是 15.7%）。也就是说，你图上超过五分之一的颜色，其实是同一个颜色。

另外三个色带都聪明得多：thermal / hot / viridis 的第一个色标都写在 0，死区只占色带 0.4%。这个差别在面板上就是个"换个色带看着更舒服"的感觉------但数值上的差别是 21.4% vs 0.4%。

第二个坑：minOpacity 会把笔刷压成一块平板。 alpha < minOpacity 的像素被统一抬到 minOpacity，而这些像素本来是从中心到边缘连续衰减的。于是笔刷边缘原本那个柔和的淡出，被一刀切成"整块都是一个亮度，然后突然归零"。

实测（单点、r = 70、blur = 0.85、maxOpacity = 0.9，可见像素总数恒为 15332）：

minOpacity	平台值	被拍平的像素	占可见像素
0.00	0	64	0.4%
0.10（默认）	26	2640	17.2%
0.25	64	5936	38.7%
0.50	128	10348	67.5%

默认值 0.10 就把 17.2% 的像素压成了一个恒定的 26/255；拖到 0.50，三分之二的笔刷是同一个颜色，你看到的就是一个边缘锐利的圆盘，而不是热力晕染。

第三个坑：平台只在"落过笔"的地方生效。 循环开头有 if (alpha <= 0) continue，所以笔刷外面的像素不会被抬到 minOpacity。这个处理是对的（不然整张画布都会铺满一层底），但它也意味着平台的内外两侧是一个硬边 ：从 minOpacity 直接掉到 0。想要"最小透明度"这个滑块名副其实，其实应该把笔刷的 globalAlpha 下限也一起抬起来，而不是只在最终结果上夹一刀。

3.6 出图与贴合：dataURL 和它的 569 KB

ts 复制代码

const dataUrl = heatmap.canvas.toDataURL()
const material = new Cesium.ImageMaterialProperty({
  image: dataUrl,
  transparent: true
})
if (!heatmapEntity) {
  heatmapEntity = viewer.entities.add({
    rectangle: {
      coordinates: Cesium.Rectangle.fromDegrees(scene.bounds.west, scene.bounds.south, scene.bounds.east, scene.bounds.north),
      material
    }
  })
} else {
  heatmapEntity.rectangle!.material = material     // ⚠️ 每次都换一个新对象
}

🔑 关键点说明：

toDataURL() 出来的是未压缩的 base64 PNG 。实测 1000 px 宽的画布 → 569 KB；2000 px → 1408 KB。这个字符串每次更新都要重新生成一遍。
纹理坐标这边可以放心：RectangleGeometryLibrary.computePosition 里是 st.x = (lon − west) × lonScalar、st.y = (lat − south) × latScalar，经纬度线性 ，和画布生成的映射方式完全一致。而 Cesium 的 Texture 构造函数里 flipY 的默认值就是 true（Cesium.js 第 42302 行），所以画布第一行（北）正好落在 v = 1------方向是对的，不需要手动翻图。这一处是"看着该翻、其实不用翻"。
Rectangle 走的是 GroundGeometryUpdater 那条路（RectangleGeometryUpdater 继承它），它的 observedPropertyNames 只有 ["availability", "rectangle"]------换材质不会触发几何重建，只走材质/外观更新那条线。这一点比 #49 那个"每次都重建"要健康得多。
但注意那句 heatmapEntity.rectangle!.material = material：每次 updateHeatmap 都 new 一个 ImageMaterialProperty，哪怕图像内容一模一样。它触发的是一次纹理上传，而不是几何重建------不过在"拖滑块"这种高频场景里，这也是一笔白白多花的钱。

四、功能亮点与性能优势

4.1 五个滑块的档位与形状

滑块	范围 / 步长	档位	它真正改的是什么
热力半径	15 ~ 160 / 5	30	笔刷的像素半径（物理尺寸随画布宽度与纬度漂）
最大透明度	0.2 ~ 1 / 0.05	17	最终 alpha 的上限（乘 255 后夹取）
最小透明度	0 ~ 0.5 / 0.05	11	低密度区的平台值，制造硬边
模糊度	0.2 ~ 1 / 0.05	17	内圈实心核占比的倒数，1.00 处反向跳变
画布宽度	400 ~ 2000 / 100	17	整张图的分辨率，同时改变笔刷的物理尺寸

4.2 性能：分段耗时与两份白拷贝

先自嘲一下测试条件：本猿用的是无头浏览器 + 软件渲染（--disable-gpu），绝对值比真机慢不少，但各段之间的比例是可以信的。每组跑 9 次、去掉前 2 次热身取中位数。

北京场景 120 个点，radius = 70：

画布宽	画布尺寸	模板	落笔	getImageData	染色循环	putImageData	getImageData²	小计	toDataURL	合计	dataURL
400	400×387	0.0	0.2	5.9	0.4	0.2	0.1	6.8	1.7	8.5 ms	130 KB
1000	1000×968	0.0	0.7	6.8	1.5	0.7	0.8	10.6	7.3	17.8 ms	569 KB
2000	2000×1935	0.1	1.8	9.2	6.7	2.8	2.5	22.9	19.7	43.0 ms	1408 KB

🔑 几个能从表里读出来的结论：

最大单项不是画点，是把像素读回来。 getImageData 在 1000 px 时占 6.8 ms，比"落笔"（0.7 ms）贵近十倍。它要读回 968000 个像素 × 4 通道。这就是 canvas 路线的本质成本：GPU 画得快，但数据得过一次 PCIe 到主内存。
toDataURL 从 1.7 ms 涨到 19.7 ms，超线性。 PNG 是压缩算法，像素越多压得越久，2000 px 时它单独就吃掉 19.7 ms。
首次（冷启动）远比稳定态慢。 同样是 1000 px，第一次跑 createHeatmapCanvas 要 121 ms 、toDataURL 要 100 ms（JIT 还没热、大画布还没分配）------稳定后降到 10.6 + 7.3 ms。这也是为什么用户"第一次打开页面"感觉卡一下，之后拖滑块就顺了。
有两份拷贝是纯白做的 ：函数里 const shadowData = new Uint8ClampedArray(imageData) 复制了一份全画布像素，末尾 const colorData = context.getImageData(0, 0, width, height).data 又读了一份。Canvas 版演示一个都不用 （它们只对"需要拿到像素去做空间查询"的调用方有意义）。1000×968 时是 3.87 MB × 2 = 7.74 MB ；2000×1935 时是 15.48 MB × 2 = 30.96 MB------每次拖滑块，白分配三十兆。
每一次改动都是全量重画。 五个滑块加起来 92 档，没有任何一档走的是"只改外观"的捷径。改颜色？重画。改最大透明度？重画。改模糊度？重画（而且这次真的必须重画，因为笔刷模板变了）。

4.3 相机自适应半径：一个会自己往上爬的滑块

面板上有个开关叫「半径随视角」，本意是"相机拉远时把笔刷调大一点，保持视觉密度"。

ts 复制代码

const maxRadius = 120
const minHeight = 6375000        // 约 4 km 高度
const maxHeight = 10000000      // 约 3629 km 高度
cameraMoveEndListener = () => {
  const height = viewer.camera.getMagnitude()               // 🔑 到地心的距离
  if (Math.abs(height - lastCameraHeight) < 1500) return    // 1.5 km 死区
  lastCameraHeight = height
  const base = initRadiusValue
  const nextRadius = Math.round(base + ((maxRadius - base) * (height - minHeight)) / (maxHeight - minHeight))
  if (nextRadius >= 20 && nextRadius <= 200 && nextRadius !== radius.value) {
    radius.value = nextRadius
    updateHeatmap()
  }
}

🔑 这里有个很隐蔽的自反馈：

maxRadius 是个常数 120 ，所以这条式子做的事其实是：把当前半径往 120 插值 。相机在最低处（height = minHeight）不动它，在最高处（height = maxHeight）直接拉到 120。
每次触发都是 radius.value = nextRadius → updateHeatmap()，而 updateHeatmap() 的最后一行 是 initRadiusValue = radius.value。
也就是说，下一轮的 base 已经被改成了上一轮的输出 。这不是自适应，这是棘轮。

实测：北京场景在同一个相机高度（16:9 初始视角，|pos| = 7087.0 km，对应高度约 717.6 km），反复触发 moveEnd：

复制代码

70 → 80 → 88 → 94 → 99 → 103 → 106 → 109 → 111 → 113 → 114 → 115 → 116 → 117 → 118 → 118

十六次之后钉在 118 ，一路逼近 120 的常数上限。你什么都没动，只是把地图来回平移了几次，"热力半径"就从 70 爬到了 118。

各场景 16:9 初始视角的第一次跳变：北京 70 → 80 、上海 → 76、广州 → 75、成都 → 75。注意这意味着页面刚打开、还没碰过任何东西，面板上的 70 就已经不是真的在用的值了------实际生效的是 80。
视口比例也会影响它：北京 16:9 → 80、4:3 → 77、1:1 → 75（因为 setView 给的是一个矩形，不同比例下算出来的相机高度不一样）。
更麻烦的是它改不回去 。棘轮只会往上（当 base < 120 时），想回到用户最初设的 70，只能手动关掉开关再拖滑块。而这时 initRadiusValue 已经是 118 了------开关再打开，"自适应"的基准就成了 118。

4.4 核心优势

🚀 零依赖纯前端：整张热力图在浏览器里凭空生成，没有接口、没有瓦片、没有服务端成本
🎨 可复现：同一份 seed 永远出同一张图，调试的时候不用"凭感觉重现现场"
🧩 贴图路线轻 ：走 Rectangle + ImageMaterialProperty，不碰几何重建，改图不改网格
⚙️ 参数即时反馈：稳定态下一次全量重画只要 8.5 ~ 43 ms，交互体感是"跟手"的

五、小贴士：避坑指南

🎯 关于归一化与「最小值」

常识是：热力图的强弱靠相对值，最小值自然最淡。但这份实现里，最小值不是"最淡"，是"不存在" ------normalized <= 0 直接 continue。

⚠️ 重要提示 ：这个 <= 0 的影响面比看上去大得多，因为它同时是两个问题的入口：

自动范围时必然触发 ：min 取的就是数据最小值，所以永远有一个点（或一批并列最小的点）被跳过
固定范围时被放大 ：下界一拉高，normalized 为负的点全部消失。实测广州场景下界拉到 800，71.3% 的点直接没了

建议的正确做法（按代价从低到高）：

把 continue 换成 normalized = Math.max(normalized, 0.0001)------让它画出最淡的一笔，而不是不画
归一化时把 min 稍微下探一点（min - (max - min) * 0.02），给最小值留一条"可见"的缝
面板上加一栏"实际落笔点数"，让"消失"这件事在 UI 上可见------现在是面板写 80、图上有 23

🎨 关于色带

⚠️ 重要提示 ：createLinearGradient 会把首尾色标之外的范围自动延伸填补，而不是留空或报错。

写色带时务必把第一个色标放在 0、最后一个放在 1。默认色带因为首标在 0.25，白白浪费了 25% 的色域，实测有 21.4% 的非透明像素挤在那一段死蓝里
想保留"低密度就是纯蓝"这种设计意图，就显式写 { 0: 'rgb(0,0,255)', 0.25: 'rgb(0,0,255)', ... }------让意图写在代码里，而不是藏在 canvas 的默认行为里
四个色带里 thermal / hot / viridis 都是规范写法，可以直接拿来对照

⚡ 关于性能

getImageData 是这条路线的天花板。 它是唯一一个"必须把 GPU 画的东西读回主内存"的步骤。如果你的画布要开到 2000 px 以上，先量一下这一步
删掉那两份白拷贝。 shadowData 和 colorData 在 Canvas 版演示里一个都没用到，每次却要分配 30 MB（2000 px 时）
toDataURL 是超线性的，2000 px 时 19.7 ms 里有很大一块是 PNG 压缩。数据不变时可以缓存 dataURL，只在参数真的变了才重编
别在高频事件里调它。 camera.moveEnd 是安全的（一帧一次），但如果你哪天想挂到 camera.changed 上做实时跟随，17.8 ms 一帧会把交互拖到 50 fps 以下

🧭 关于「像素」和「米」

面板上的「热力半径」没有单位，它的单位是像素。 想让它有意义，就得在面板上把它换算出来显示：半径 × 每像素米数。这个换算需要知道 bounds 和中心纬度，两样数据都在手边
半径随视角那个棘轮，本质是把 initRadiusValue 当成了"上一次的输出"。 正确做法是单独存一个 userRadius，自适应只改一个"显示半径"，永远不改用户设的基准值
如果业务上真的需要"固定 20 公里的热力斑"，那正确做法是反过来算：先定物理半径，再按当前画布宽度和纬度反推像素半径

📦 关于当前局限

目前这个案例最明显的几处局限，本猿也一并列出来：

密度是对数式饱和的 （1 - (1 - n)^k），点数一多就分不出高下；真要表达"绝对数量"，得引入一个基准归一化
每次参数变化都是全量重画，包括"最大透明度"这种只影响最终夹取的参数------它完全可以做成后处理
面板的「数据范围」和引擎实际用的范围可能不是一回事 ：metricRange 显示的是 data.valueMin ~ data.valueMax（数据自身的值域），而引擎在开了固定范围后用的是 fixedMin ~ fixedMax。固定 800~1000 时面板会写"388 ~ 1000"，但图上画的是 800~1000
画布宽高比按"度"算 ，所以笔刷落地永远是椭圆；要正圆就得在高度里补一个 cos(中心纬度)

这些优化点，都可以在实际应用中按需调整------本文的目标是把账算清，不是把它做完美。

六、写在最后

这是第 51 篇，也是数据分析这条线的第一站。回头看，这一篇量的东西其实和前面几篇不太一样：前几篇量的是"某个特效算错了什么"，这一篇量的是**"一个参数根本没有单位"**。

70 这个数字，在面板上叫"热力半径"，在代码里叫 radius，在画布上叫"70 个像素"，在地面上叫"18.557 公里的椭圆"。四个名字，没有一个写在界面上。

而这一篇最让本猿意外的不是那个 blur >= 1 的短路分支，也不是那个 25% 的死蓝，而是------

那个会自己爬的滑块。

它是全场唯一一个"你什么都没做、它自己变了"的地方。没有动画、没有定时器，只有一行 initRadiusValue = radius.value 和一行 radius.value = nextRadius，安安静静地互相喂了一轮又一轮。你把地图平移十六次，它就爬到 118。

热力图是最"不讲理"的一种表达：它不画边界，不给数值，只给你一团颜色。

可越是这样的图，越需要有人去问一句------

那团颜色，到底是几个像素？

那几个像素，又是几公里？

数据分析线第一篇。这条线往下还有热力图的三维版、聚合、轨迹、流向等等------它们大概率会再遇到同一批问题：归一化的边界、色带的死区、像素与米之间的那层换算。参数名换一换，账还是那笔账。

🎉 热力图量完了------模糊度滑到最右反而最硬，半径 70 落地是个 18.557 km 的椭圆，那个滑块还会自己往上爬。

如果你有更好的想法，或者在实际使用中遇到问题，欢迎来 GitHub 提 Issue！这个系列还会继续往下挖，下一站大概是热力图的三维版------换一套坐标系，看同样的账会不会又变个算法。

开源地址：https://github.com/jianlei-wang/CESIUM-TREASURE-BOX

🌟 项目已开源，欢迎 Star！（你的 Star ⭐ 就是对我最大的支持！）

仓库公开，直接到 GitHub 取即可。本篇涉及的目录：

src/cases/heatmap-canvas/ ------ 演示面板与场景装配（HeatmapCanvasDemo.vue，298 行）+ index.ts（id: heatmap-canvas / category: data / tag: 数据可视化 / updatedAt: 2026-08-27）
src/cases/heatmap-lib/heatmap-engine.ts ------ buildPalette + createPointTemplate + createHeatmapCanvas（共 172 行）
src/cases/heatmap-lib/heatmap-data.ts ------ seededRandom + gaussian + 四个场景 + generateSceneData（共 141 行）

Cesium酱の百宝箱 · 第 51 篇

莫数色斑几许宽，且将像素问归米

2026 年深秋，愿我们拖动每一个滑块之前，都先问清楚「它改的是像素还是米」
