第47篇：三维特效-雷达波效果——波纹一圈圈往外推，一半却埋在地下

上回那堵会流动的墙，本猿在结尾留了三笔账：条纹沿墙长没有变化、速度随帧率漂移、参数改动要走全量重建。

这堵墙当然还不完美：条纹沿墙长没有变化、速度随帧率漂移、参数改动要走全量重建。但它是我们理解「着色器里的时间与坐标」最好的一块标本。

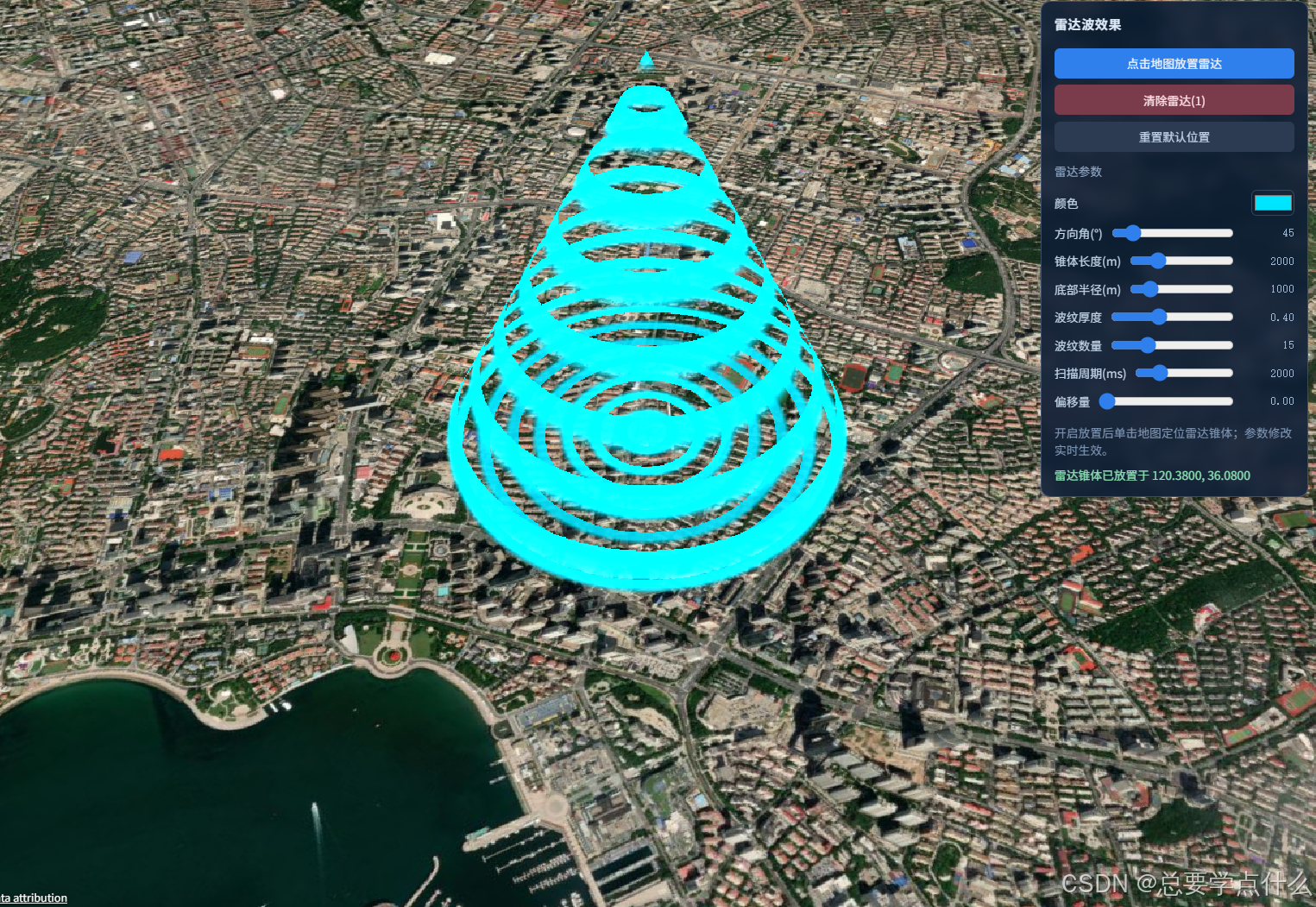

今天换个更花哨的------雷达波锥。三维特效线第二篇，主角从"贴在地上的一面"换成"立在空中的一个锥"，动画从"贴图平移"换成"shader 里算出来的同心圆"。

本猿本来以为这篇要量的只是"波纹跑多快"。结果一读 CylinderGeometry 的 st 生成代码，发现了一件更根本的事：这个锥体的纹理坐标压根没算高度 。它把整个锥面投影到了 XY 平面------也就是说，波纹不是沿锥面斜着排的，而是一圈圈水平等高圆 ；再顺着往下推，锥体以实体位置为中心上下各撑一半，于是一半的波纹埋在椭球面以下，永远看不见。

我是 Cesium酱，一只在 WebGIS 领域摸爬滚打多年的前端猿。这个系列写到第 47 篇，规矩没变：只要面板上有数字，就得拿进 GPU 里对一遍账。牛马不易，忙忙停停，但每次量出"原来你算的是这个"，那点兴奋劲还在。

本文目标 ：从一个雷达波锥出发，把 CylinderGeometry 的 st 语义、自定义 MaterialProperty 的注册与每帧求值、以及"改一个滑块到底重建了多少东西"这三笔账一次算清。💪

💡 本文涉及的全部代码均已开源，完整的仓库地址见文末，可自行取用、随意魔改。

---

一、痛点与场景：雷达锥为什么值得单写一篇？

🎯 背景现状：在三维场景里画一个"往外发射的电磁波"，是信号覆盖、探测范围、扫描演示、威胁半径这些需求的通用表达。它比一个圆多一个高度维度，比一根线多一个"扇形张开"的语义------一眼就能看出"源在哪、朝哪、能打多远"。

典型场景：

• 📡 信号覆盖：基站的覆盖锥，锥底半径就是覆盖半径，锥长就是挂高
• 🛰️ 探测范围：雷达 / 光电设备的探测锥，配合方位角表示"当前朝哪扫"
• ⚠️ 威胁半径：干扰源、禁飞区的作用范围，要求远远就能看见一层流动的能量壳
• 🎬 态势演示：指挥类大屏上的"扫描特效"，要能动、要好看、参数要能现场调

🤦 传统痛点：

方案	问题
Ellipse / Circle 贴地面	只有"地面的圈"，没有锥体；看不出高度与张开角
PolylineVolume 自己挤一圈线	线没有面，st 沿周长 + 线长，同心圆根本排不出来
Entity + CylinderGraphics + 内置材质	内置那几种材质（Color / Image / Stripe...）做不出"随时间推进的同心波纹"
Primitive + 自定义 Material	能用，但丢了 Entity 的坐标系管理（位置 / 朝向 / 拾取全要自己算）

💡 本文方案：

1️⃣ Entity + CylinderGraphics 出几何 ：topRadius: 0 直接得到锥体，位置与朝向交给 Entity 管

2️⃣ MaterialProperty 子类推时间 ：实现 getType / getValue / isConstant 三件套，getValue 每帧被 Cesium 回调，time uniform 自己往前走

3️⃣ 注册到 Material._materialCache ：让 Material.fromType('RadarPrimitiveMaterial') 能找到我们的 fabric，从而接进 Entity 的材质体系

✨ 一句话总结：几何交给 Entity，动画交给 MaterialProperty，剩下的"同心圆"在 shader 里用一行 distance(st, vec2(0.5)) 算出来。

---

二、核心技术原理：MaterialProperty 是怎么被每帧调用的

2.1 三件套与"注册"

Cesium 的 Entity 材质体系只认 MaterialProperty。想让一个自定义 fabric 走进来，得走两步：

// radar-lib/radar-material.ts（节选）
export const RADAR_PRIMITIVE_TYPE = 'RadarPrimitiveMaterial'

export class RadarPrimitiveMaterialProperty {
  get isConstant () { return false }        // 🔑 非常量 → Cesium 每帧重新求值
  getType () { return RADAR_PRIMITIVE_TYPE }

  getValue (time: unknown, result?: Record<string, unknown>) {
    if (!defined(result)) result = {}
    const now = new Date().getTime()        // 🔑 墙钟，不是传进来的 time
    result.color = Color.clone(this.color, result.color as Color | undefined)
    result.time = ((now - this._time) % this._duration) / this._duration / 10
    result.repeat = this._repeat
    result.offset = this._offset
    result.thickness = this._thickness
    return result
  }
}

export function registerRadarMaterial (): void {
  const cache = (Material as unknown as { _materialCache: { getMaterial: Function; addMaterial: Function } })._materialCache
  if (cache.getMaterial(RADAR_PRIMITIVE_TYPE)) return
  cache.addMaterial(RADAR_PRIMITIVE_TYPE, { fabric: { ... }, translucent: () => true })
}

🔑 关键点说明：

• getType() 返回的字符串会被 MaterialProperty.getValue（未压缩产物 60409-60421 行）拿去 Material.fromType(type)。不注册就炸 ，实测报错原文是：material with type 'RadarPrimitiveMaterial' does not exist.
• _materialCache 是 私有 API （Material._materialCache），本猿实测 getMaterial / addMaterial 两个方法都还在，但它是进程级全局------升级 Cesium 一旦改名就是静默失效，不是报错
• isConstant = false 是能让动画跑起来的关键。但要注意：CylinderGeometryUpdater.prototype._isDynamic（171057-171066 行）判断"要不要走动态批次"时，只查 position / orientation / length / topRadius / bottomRadius / slices / outlineWidth / numberOfVerticalLines，压根没看材质 ------所以本 demo 走的是静态批次，不会每帧重建 Primitive（后面第五节会算这笔账）

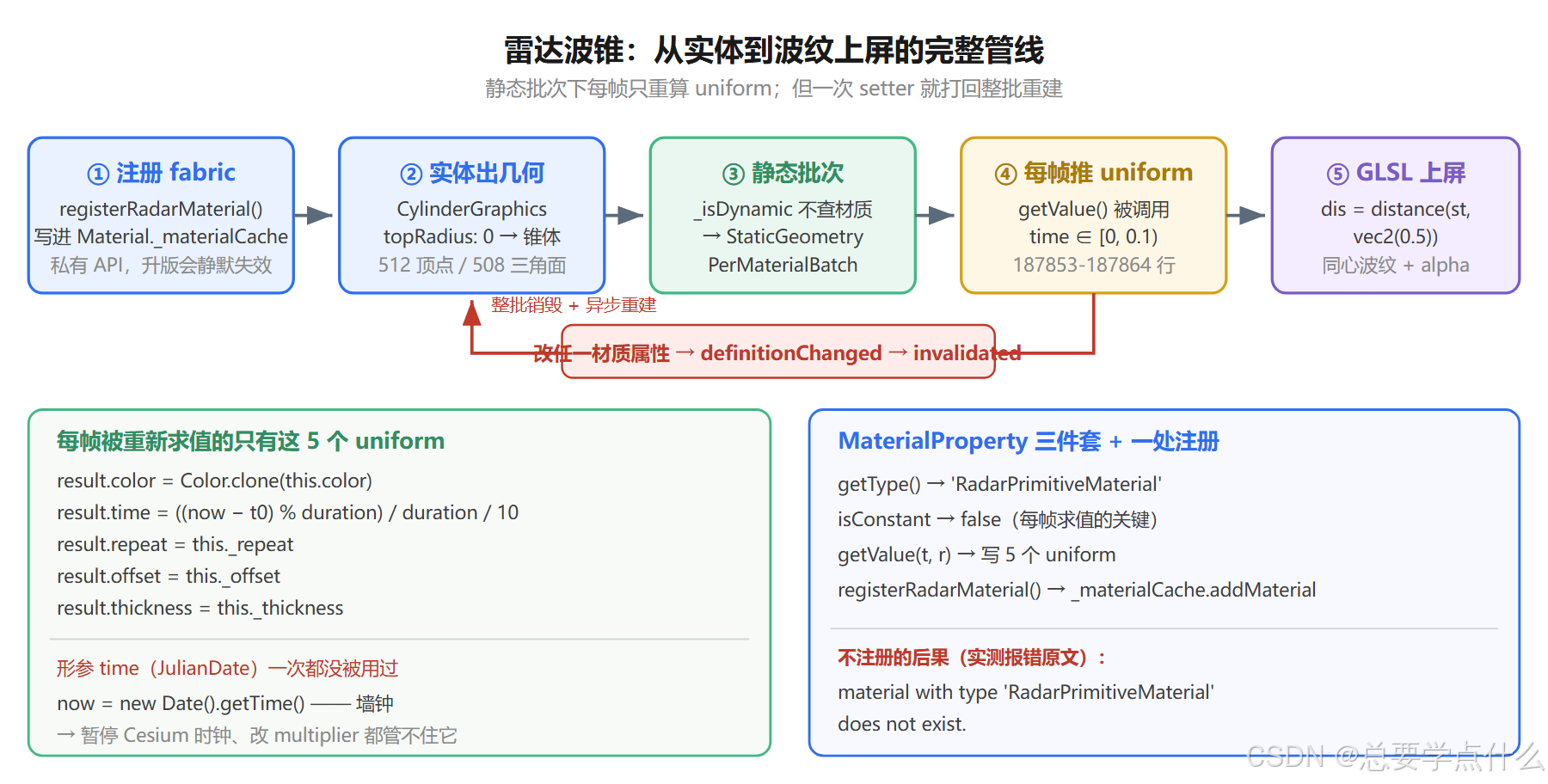

2.2 完整流程

核心亮点：第 4 步"每帧调 getValue 推 uniform "是本文的命门 🔪------静态批次下 Batch2.prototype.update（187853-187864 行）每帧都会 MaterialProperty.getValue(...)，所以 time 能一直往前走；但任何一次属性 setter 都会把整批打回重建（第 5 步），这是第五节的主角。

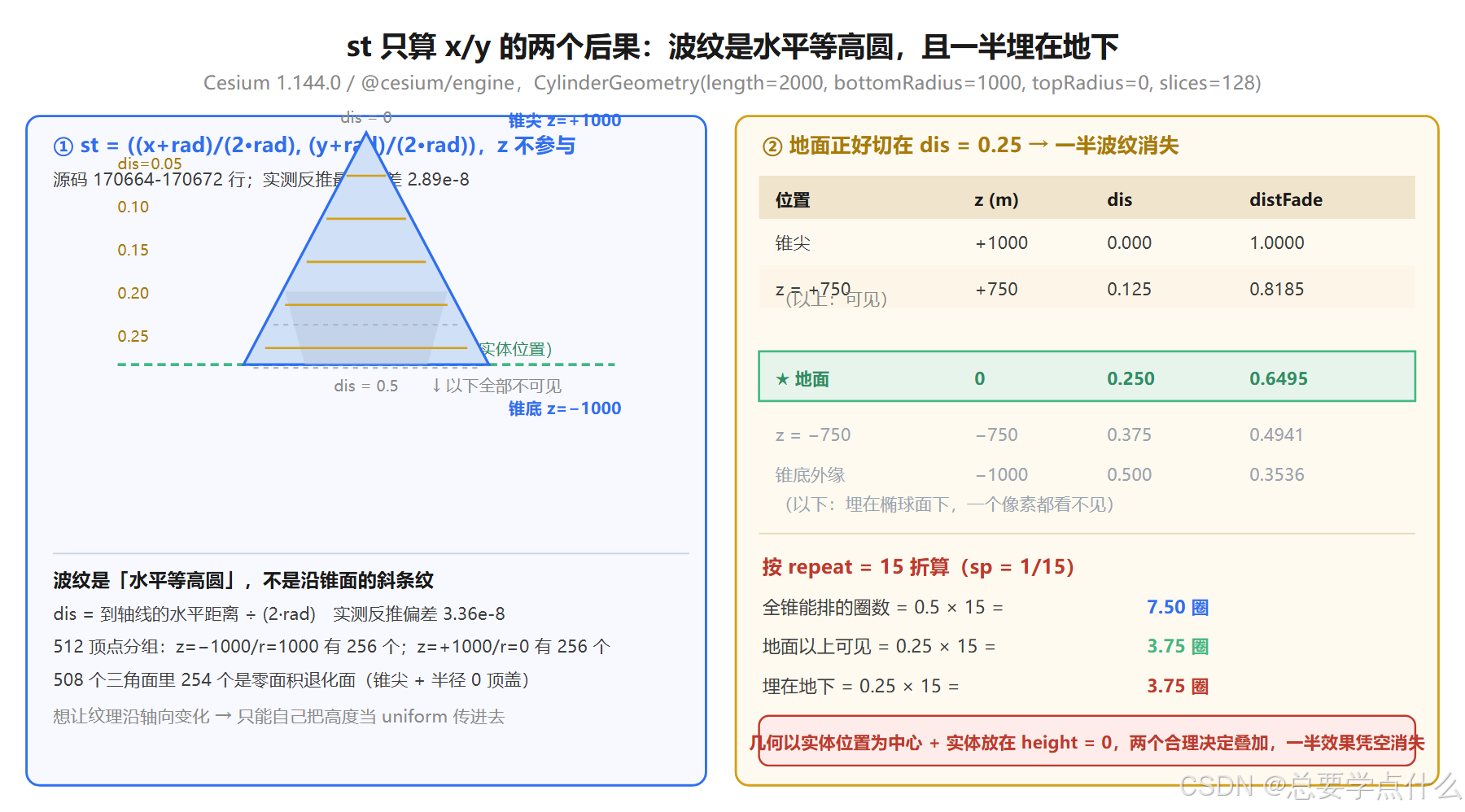

2.3 CylinderGeometry 的 st：只算 x/y，完全不算 z

这一节是本文最反直觉的地方。本猿一开始默认"圆柱的 st 应该是（方位角, 高度）"，实测打脸。源码在 CylinderGeometry.createGeometry（未压缩产物 170664-170672 行）：

const rad = Math.max(topRadius, bottomRadius);
for (i = 0; i < numVertices; i++) {
  const position = Cartesian3.fromArray(positions, i * 3, positionScratch8);
  st[textureCoordIndex++] = (position.x + rad) / (2 * rad);
  st[textureCoordIndex++] = (position.y + rad) / (2 * rad);
}

st 就是局部坐标的 x/y 归一化，z（也就是沿轴的高度）一次都没参与。

本猿按这个公式反推了全部 512 个顶点的 st，与实测值的最大偏差是 2.89e-8------公式成立。由此得到两个直接推论：

1. 锥面与底盖共用同一套 UV 。锥面上某点和底盖上水平位置相同的点，st 完全一样
2. dis = distance(st, vec2(0.5)) 就是"到轴线的水平距离 ÷ (2·rad)" 。实测反推偏差 3.36e-8

所以 shader 里那句 float dis = distance(st, vec2(0.5)); 量的是归一化水平半径 ，波纹是一圈圈水平等高圆，不是沿锥面斜向排列的条纹。

顶点分组	z（沿轴，m）	水平半径 r（m）	顶点数	该处 dis
锥底外缘	−1000	1000	256	0.5000
锥尖	+1000	0	256	0.0000

（length = 2000、bottomRadius = 1000、topRadius = 0、slices = 128，共 512 顶点 / 1524 index / 508 三角面）

---

三、代码实战：三件事撑起一个雷达锥

⚠️ 温馨提示：为了方便，本篇只拆"材质注册 → 几何装配 → 参数回刷"这条主链路，点击定位复用第 40 篇量过的 pickPosition 三级降级，不再重复。

3.1 造实体

function createRadar (lon: number, lat: number): void {
  const position = Cartesian3.fromDegrees(lon, lat, 0)
  const orientation = Transforms.headingPitchRollQuaternion(
    position,
    new HeadingPitchRoll(CesiumMath.toRadians(headingDeg.value), 0, 0)
  )
  radarEntity = viewer.entities.add({
    position,
    orientation,
    cylinder: {
      length: length.value,          // 2000
      topRadius: 0,                  // 🔑 锥体
      bottomRadius: bottomRadius.value, // 1000
      material: makeMaterial()
    }
  })
  radarCount.value = 1
}

🔑 关键点说明：

• topRadius: 0 让 CylinderGeometry 退化成锥体。实测 508 个三角面里有 254 个是零面积的退化面（锥尖那圈 + 半径 0 的顶盖），占了整整一半
• 几何以实体位置为中心 ：z ∈ [−1000, +1000]。宽端（r=1000）在 z = −1000 ，尖端在 z = +1000 。实体放在 height = 0，于是锥体从 −1000 m 撑到 +1000 m，一半埋在椭球面以下
• orientation 用 headingPitchRollQuaternion 只传了 heading，pitch / roll 都是 0 ------ 第六节会量这个 heading 到底有没有用

3.2 二十二行 GLSL

czm_material czm_getMaterial(czm_materialInput materialInput) {
  czm_material material = czm_getDefaultMaterial(materialInput);
  vec2 st = materialInput.st;
  float dis = distance(st, vec2(0.5));   // 🔑 归一化水平半径 ∈ [0, 0.5]
  float sp = 1.0 / repeat;               // 相邻波纹的 dis 间距

  float m = mod(dis + offset - time, sp);
  float edgeWidth = 0.02;                // ⚠️ 绝对值，不随 sp 缩放
  float edge = sp * (1.0 - thickness);   // ⚠️ thickness 越大，亮带越窄
  float a = 1.0 - smoothstep(edge - edgeWidth, edge, m);

  float distFade = pow(1.0 - dis, 1.5);
  float pulse = 0.5 + 0.5 * sin(time * 60.0);
  vec3 baseColor = color.rgb;
  vec3 edgeColor = baseColor * 1.8;
  vec3 finalColor = mix(baseColor, edgeColor, dis * 2.0);
  finalColor *= 1.0 + 0.2 * sin(time * 30.0 + dis * 10.0);

  material.diffuse = finalColor;                          // ⚠️ 没乘 a
  material.emission = finalColor * a * distFade * 0.6;
  material.alpha = a * color.a * (0.7 + 0.3 * pulse);
  material.shininess = 80.0;
  return material;
}

🔑 关键点说明：

• material.diffuse 没有乘 a ------整片锥面都铺满 finalColor，暗缝靠 alpha 变透明抠出来，而不是靠"不画"
• finalColor = mix(baseColor, baseColor * 1.8, dis * 2.0)，dis 最大 0.5，所以锥底边缘恰好取满 1.8 倍色
• edgeWidth = 0.02 是绝对值 ，而 sp = 1/repeat 会随滑块变化 ------ 这两个量的比例决定了亮环边缘的软硬，第四节 4.3 会算

3.3 参数回刷

watch([colorHex, headingDeg, length, bottomRadius, thickness, repeat, duration, offset], () => {
  if (viewer && !viewer.isDestroyed()) updateRadar()
})

function updateRadar (): void {
  for (const entity of viewer.entities.values) {
    const cylinder = entity.cylinder
    if (!cylinder || !(cylinder.material instanceof RadarPrimitiveMaterialProperty)) continue
    m.color = Color.fromCssColorString(colorHex.value)
    m.duration = duration.value
    m.repeat = repeat.value
    m.offset = offset.value
    m.thickness = thickness.value
    cylinder.length = length.value
    cylinder.bottomRadius = bottomRadius.value
    // ... 同步 orientation
  }
}

🔑 关键点说明：

• 八个量里，五个走材质（颜色 / 周期 / 数量 / 偏移 / 厚度），三个走几何（方向角 / 锥长 / 底半径）
• 五个材质 setter 每一个都会 raiseEvent(this._definitionChanged)------而 Cesium 在 Batch2 的构造函数里就挂了监听（187730-187738 行）：

this.removeMaterialSubscription = materialProperty.definitionChanged.addEventListener(
  Batch2.prototype.onMaterialChanged, this
);
Batch2.prototype.onMaterialChanged = function () { this.invalidated = true; };

一次 setter = 一次 invalidated = true = 整个 Primitive 打回重建。 第五节算这笔账。

---

四、参数实测：面板上的数字 vs GPU 里的数字

4.1 dis 是"归一化水平半径"，波纹是水平等高圆

把 512 个顶点全量反推一遍，dis 与"水平半径 ÷ (2·rad)"的最大偏差 3.36e-8 ；dis 的取值范围是 0, 0.5，不是很多人以为的 0, 0.707。

由此得到本篇最要紧的一张表：

位置	z（m）	水平半径（m）	dis	distFade = pow(1−dis, 1.5)
锥尖	+1000	0	0.000	1.0000
z = +750	+750	125	0.125	0.8185
地面	0	500	0.250	0.6495
z = −750	−750	875	0.375	0.4941
锥底外缘	−1000	1000	0.500	0.3536

地面（z = 0）恰好落在 dis = 0.25。 按 repeat = 15（sp = 1/15）折算：

• 整个锥面能排 0.5 × 15 = 7.50 圈 波纹
• 地面以上只有 0.25 × 15 = 3.75 圈
• 另外 3.75 圈整整齐齐埋在椭球面以下，一个像素都看不见

而且 distFade 也跟着被砍：可见部分的亮度系数只在 0.6495, 1.0 之间，源码里写的 0.3536 那一段（锥底外缘）同样在地下。

4.2 "波纹厚度"调大，亮环反而变细

源码第 21-23 行：

float edge = sp * (1.0 - thickness);
float a = 1.0 - smoothstep(edge - edgeWidth, edge, m);

a = 1 的区间是 m ∈ [0, edge)，所以亮带占一个周期的比例 = 1 − thickness。实测：

thickness	亮带占比	实际观感
0.10	90%	整片几乎全亮，看不出条纹
0.20	80%	整片几乎全亮
0.40（默认）	60%	亮暗各半
0.60	40%	亮暗各半
0.80	20%	细亮环 + 宽暗缝
0.90	10%	极细亮环

滑块叫"波纹厚度"，但往右拖是让亮环变窄、暗缝变宽。 想要"更粗的波纹"，得往左拖。

4.3 edgeWidth = 0.02 是绝对值，repeat 一拉大就把亮环抹平

edgeWidth 不随 sp 缩放，于是 repeat 越大，这 0.02 的渐变带在亮环里占的比例越高：

repeat	sp = 1/repeat	edge = 0.6·sp	渐变占亮带	m=0 处 alpha
2	0.5000	0.3000	7%	1.0000
15（默认）	0.0667	0.0400	50%	1.0000
30	0.0333	0.0200	100%	1.0000
50	0.0200	0.0120	100%	0.6480

thickness = 0.9（edge = 0.1·sp）时更极端：

repeat	edge	m=0 处 alpha
10	0.01000	0.5000
15	0.00667	0.2593
30	0.00333	0.0741
50	0.00200	0.0280

repeat = 50 + thickness = 0.9 时，亮环峰值只剩 0.0280，肉眼基本看不见了。 这不是"波纹变细"，是整个特效消失了。

4.4 波纹圈数与锥体尺寸无关，只跟 repeat 有关

因为 dis 的最大值恒为 0.5（topRadius = 0 时 rad = bottomRadius，锥底边缘 dis = bottomRadius / (2·bottomRadius) = 0.5），所以：

repeat	全锥圈数	地面以上可见	相邻圈水平间距 Δr = 2R/repeat	沿锥面斜距 = 2√(R²+L²)/repeat
2	1.00	0.50	1000.00 m	2236.07 m
5	2.50	1.25	400.00 m	894.43 m
10	5.00	2.50	200.00 m	447.21 m
15（默认）	7.50	3.75	133.33 m	298.14 m
30	15.00	7.50	66.67 m	149.07 m
50	25.00	12.50	40.00 m	89.44 m

通式：沿锥面的物理间距 = 2√(R² + L²) / repeat（R = 底半径，L = 锥长）。

于是"锥体长度"滑块的真实作用是：一个圈数都不加，只把已有的圈沿斜面拉得更开。

锥体长度	圈数	沿锥面斜距
200 m	7.50	135.97 m
2000 m（默认）	7.50	298.14 m
8000 m	7.50	1074.97 m

4.5 time 只走 0→0.1，每 2 秒整批波纹跳半格

result.time = ((now − t0) % duration) / duration / 10 ------ 注意那个 /10 ：一个扫描周期里 time 只从 0 走到 0.1，不是 0→1。

m = mod(dis + offset − time, sp)，time 增大时保持 m 不变需要 dis 增大 → 波纹从锥尖往锥底跑 。一个周期推进 0.1 的 dis，折合 0.1 × repeat 个波纹周期：

repeat	每周期推进圈数	整数？	观感
10	1.00	是	首尾相接，看不出跳变
15（默认）	1.50	否	每 2 秒整批波纹瞬移半圈
20	2.00	是	无缝
25	2.50	否	每周期跳半圈
30 / 40 / 50	3.00 / 4.00 / 5.00	是	无缝

只有 repeat 是 10 的整数倍时才无缝，默认档 15 每 2 秒要跳一次。

速度方面（repeat = 15）：

duration	圈/秒	dis/秒
500 ms	3.000	0.2000
2000 ms（默认）	0.750	0.0500
8000 ms	0.188	0.0125

dis/s 恒等于 0.1 / (duration/1000)，与 repeat 无关 ------调"波纹数量"只改密度，不改图案推进速度；要改速度只能调"扫描周期"。默认档下，一道波纹从锥尖跑到锥底要 10.0 秒 = 5 个扫描周期。

顺带量了另外两个时间项：pulse 一个周期跑 0.9549 个完整正弦（首尾 alpha 0.8500 → 0.8081，每周期突跳 0.0419 ），shimmer 的 time 部分只跑 0.4775 个周期------两项都不是整数，同样在周期切换时跳。

4.6 "方向角"滑块：对画面零影响

面板上第一个滑块就是"方向角(°)"。实测把这个 heading 从 0° 拨到 360°：

heading	锥体轴（世界方向）	与天顶夹角
0°	(−0.408731, 0.697222, 0.588914)	0.000000°
45°	(−0.408731, 0.697222, 0.588914)	0.000000°
90°	(−0.408731, 0.697222, 0.588914)	0.000000°
180° / 270° / 360°	同上	0.000000°

七个角度之间，锥体轴的最大夹角是 0.000000°。

根因有两层：

1. headingPitchRollQuaternion 的 heading 是绕天顶 转，而几何的轴（源码 170551-170553 行 normal.z = sin(atan2(bottomRadius − topRadius, length)) 可确认轴是局部 z）经 ENU 变换后恰好就是天顶------绕天顶转一个已经指向天顶的轴，等于没转
2. 就算真的转了也没用：锥体是旋转对称体，而 dis 只依赖水平半径，也是旋转对称的------绕轴转多少度，画面完全一样

想要"朝向某个方位"，得用 pitch / roll 把轴从天顶掰下来，而不是 heading。

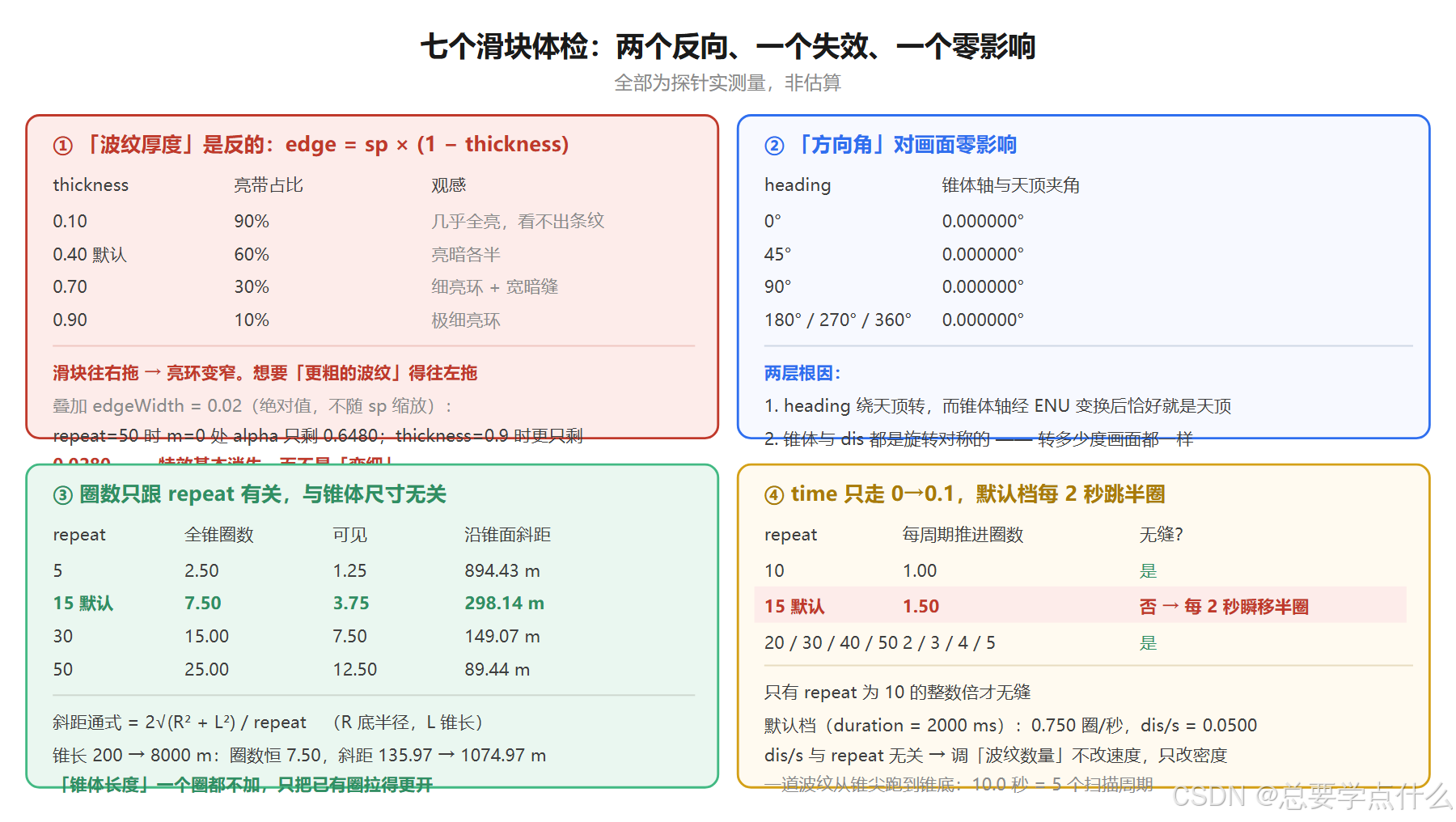

七个滑块量下来，这张体检表是本篇的收尾：

---

五、代价清单：改一次滑块，重建了多少东西

5.1 五个材质 setter，每一个都是一次整批重建

前面 3.3 已经埋了线索：材质属性的 setter 会 raiseEvent(this._definitionChanged)，而 Batch2 构造时就把 onMaterialChanged 挂上去了（187730-187738 行），回调体只有一行 this.invalidated = true。

StaticGeometryPerMaterialBatch.prototype.update（188060-188068 行）的处理是：

if (item.invalidated) {
  items.splice(i, 1);
  for (let h = 0; h < updatersLength; h++) { this.add(time, updaters[h]); }
  item.destroy();          // 🔑 旧批次销毁
}

而 Batch2.prototype.add 最后一行是 this.createPrimitive = true，于是下一帧走 Batch2.prototype.update 的创建分支：new Primitive({ show: false, asynchronous: true, ... })------新 Primitive 要等异步构造完（primitive.ready）才 show = true。

面板滑块档位实测：

滑块	范围 / 步长	档位
方向角	0--360 / 1	361
锥体长度	200--8000 / 100	79
底部半径	200--6000 / 100	59
波纹厚度	0.1--0.9 / 0.05	17
波纹数量	2--50 / 1	49
扫描周期	500--8000 / 100	76
偏移量	0--1 / 0.05	21

把"扫描周期"从 500 一路拖到 8000，是 76 次整批销毁 + 异步重建 （512 顶点的几何重建 + VBO 重传 + 每次都要等一帧 show = false）。而它本可以只是 uniforms.duration = x。

好消息是：_isDynamic（171057-171066 行）不检查材质，所以平时 走的是静态批次，getValue 每帧照常被调用（187853-187864 行），动画是流畅的------代价只在拖滑块的那几秒。

5.2 topRadius: 0 换来 254 个退化三角面

实测 508 个三角面里 254 个是零面积的（正好一半）：锥尖那一圈侧面三角形塌成一个点，半径 0 的顶盖更是全部重合。它们照样走完顶点着色器、照样参与光栅化（虽然一个像素都不覆盖）。

想省掉这半份开销，要么给 topRadius 一个极小非零值（比如 1），要么接受它------对一个锥体来说这点量确实无所谓，但要知道它在这。

5.3 getValue 用墙钟，传进来的 time 被完全忽略

getValue (time: unknown, result?) {
  const now = new Date().getTime()   // 🔑 形参 time 一次都没用过
  result.time = ((now - this._time) % this._duration) / this._duration / 10
}

后果：

• 暂停 Cesium 时钟、调 clock.multiplier、拖时间轴，对这个雷达波毫无影响------它只看墙钟
• _time 是构造时 的墙钟快照。改 duration 会让 time 的换算基准突变，波纹相位当场跳一下（虽然 _time 本身没重置）
• 切走标签页再回来，波纹会按真实流逝时间"补"到位，不会像 #43 那版自转那样靠 Math.min(delta, 0.1) 兜住

5.4 "重置默认位置"会叠加，计数永远显示 1

function createRadar (lon, lat) {
  radarEntity = viewer.entities.add({ ... })
  radarCount.value = 1      // 🔑 永远写 1
}

createRadar 不先清旧的。面板上的"重置默认位置"按钮直接调它，于是点几次就叠几个锥 （位置相同，看起来像一个，但实体数在涨）。而"清除雷达(n)"按钮是遍历全量移除的，所以功能没错，错的只是那个永远显示 1 的计数。

5.5 onTick → requestRender() 是空转

removeTick = viewer.clock.onTick.addEventListener(() => {
  if (placing.value) viewer?.scene.requestRender()
})

本猿翻了 createMapScene：没有设置 requestRenderMode ，默认是 false，即场景本来就每帧渲染。requestRender() 在 requestRenderMode = false 时是空操作------这段 onTick 白跑。（真要省电，得先开 requestRenderMode: true，那时候这段代码才有意义。）

---

六、小贴士：避坑指南

🎯 关于 CylinderGeometry 的 st

• ⚠️ 重要提示 ：st 只由局部 x/y 决定，与高度 z 无关（170664-170672 行）。任何"想沿锥面斜向排纹理"的写法都得自己传高度 uniform
• distance(st, vec2(0.5)) 等于"到轴线的水平距离 ÷ (2·max(topRadius, bottomRadius))"，topRadius = 0 时取值恒在 0, 0.5
• 几何以实体位置为中心 ，topRadius: 0 的锥体宽端在 −length/2、尖端在 +length/2。想让尖端着地，把实体抬到 height = length / 2，或者改用 minimumHeights 那类思路

⚡ 关于时间源

• ⚠️ 重要提示 ：time 只走 0→0.1，一个周期推进 0.1 × repeat 个波纹。repeat 不是 10 的整数倍时，每个周期都会跳一次
• getValue 里用墙钟意味着 Cesium 时钟管不着它。想要"跟场景时间同步"的动画，就用形参 time（JulianDate）算，别用 Date().getTime()
• 想要"每秒 N 米"这种确定速度，先把 0.1 × repeat 配成整数，再按 dis/s = 0.1 / (duration/1000) 反解 duration

🗺️ 关于 Entity + 自定义材质

• 自定义 fabric 必须注册进 Material._materialCache，否则 Material.fromType 直接抛 material with type 'X' does not exist.
• 材质属性的 setter 会触发 invalidated → 整批 Primitive 销毁重建 。纯 uniform 的改动（颜色、速度、相位）别走 setter，直接改 material.uniforms
• isConstant = false 能让 getValue 每帧被调用，但不会 把实体推进动态批次（圆柱的 _isDynamic 不查材质）------这反而是好事，静态批次才不会每帧重建几何

📦 关于半透明与退化面

• translucent: () => true 让 isTranslucent() 为真，进而 BlendingState.ALPHA_BLEND + depthMask = false（第 46 篇量过同一套 getDefaultRenderState）
• topRadius: 0 会换来一半的零面积三角面，量不大但要知道它在

---

七、写在最后

这个雷达锥里最值钱的不是那 22 行 GLSL，而是被它牵出来的那一行:st = (x + rad) / (2·rad)。

我们习惯性地以为"纹理坐标"是某种精心安排的参数化------方位角、弧长、高度，总得占一样。Cesium 在圆柱上给的答案很朴素：把顶点正投影到 XY 平面就完事了 。这个选择对"侧面贴一张图"够用，但对"想让纹理沿轴向变化"的需求是彻底失效的。而我们写的 distance(st, vec2(0.5)) 恰好踩在这个失效面上------它量到的不是"离锥尖多远"，是"离轴线多远"。

再往下推一步就是那 3.75 圈埋在地下的波纹：几何以实体为中心，实体又被放在 height = 0。两个各自都合理的决定叠在一起，让一半的效果凭空消失，而且没人报错、没人警告，画面上只是"看着好像波纹少了点"。

三维特效这条线的第二篇，量的是一个和 #46 完全对称的问题：上篇是"时间源选错导致速度漂移"，本篇是"坐标语义理解错导致一半效果消失"。一个是动态的量错了，一个是静态的量错了。

🎉 雷达波锥量完了------从"立一堵墙"到"立一个锥"，特效线第二站收工。

它当然还能更好：把 time 的推进量配成整圈、把 thickness 的语义翻过来、把锥体抬到地面上、把 uniform 改动从重建里摘出来。但作为理解"纹理坐标到底在量什么"的一块标本，它比任何一段文档都直观。

如果你有更好的想法，或者在实际使用中遇到问题，欢迎来 GitHub 提 Issue！这条线往下还有雷达扫描的两个版本（Entity 版和 Primitive 版），同样的量法，也迟早要一个个过。

---

开源地址：https://github.com/jianlei-wang/CESIUM-TREASURE-BOX

🌟 项目已开源，欢迎 Star！（你的 Star ⭐ 就是对我最大的支持！）

仓库公开，直接到 GitHub 取即可。本篇涉及的目录：

• src/cases/radar/ ------ 演示面板与场景装配（258 行）+ index.ts（id: radar / category: effects / tag: 雷达波 / updatedAt: 2026-08-27）
• src/cases/radar-lib/radar-material.ts ------ RadarPrimitiveMaterialProperty + RADAR_PRIMITIVE_SOURCE（171 行，含 22 行 GLSL）

---

Cesium酱の百宝箱 · 第 47 篇

一锥量纹分高下，半圈藏影辨沉浮

2026 年秋深，愿我们写下的每一道波，都经得起拿尺子量
