1、 文档目标
解决Keil MDK无法查看外设寄存器的问题。
2、 问题场景

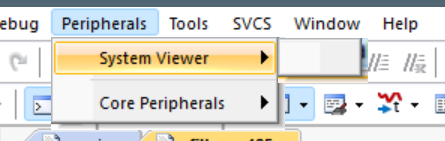

在Keil MDK5.43中，在进入到调试模式，通过"System Viewer"查看外设寄存器时，显示为空白，如图2-1所示：（处理器是STM32F4系列）
图2-1
3、软硬件环境
1）、软件版本：Keil MDK 5.43
2）、电脑环境：Windows 11
3）、外设硬件：无
4、解决方法

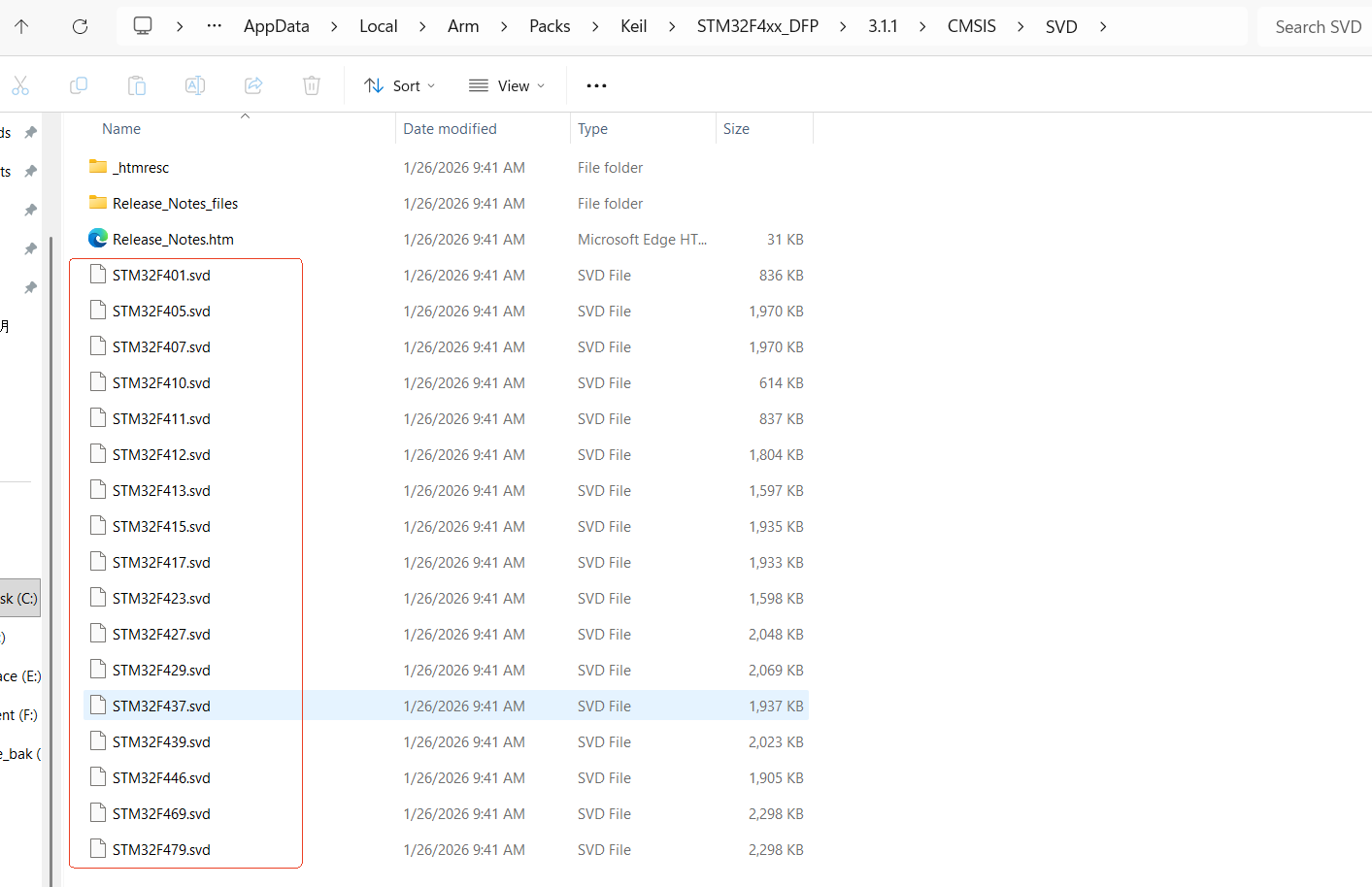

1）、打开PACK包中的SVD目录，发现目录下只有"*.svd"文件，Keil uVision 调试器需要所谓的 SFR 文件，这类文件用于描述一款器件的外设寄存器。当包安装器（Pack Installer）安装器件系列包（Device Family Pack，DFP）时，会从 SVD 文件生成 SFR 文件。如图4-1所示：
图4-1

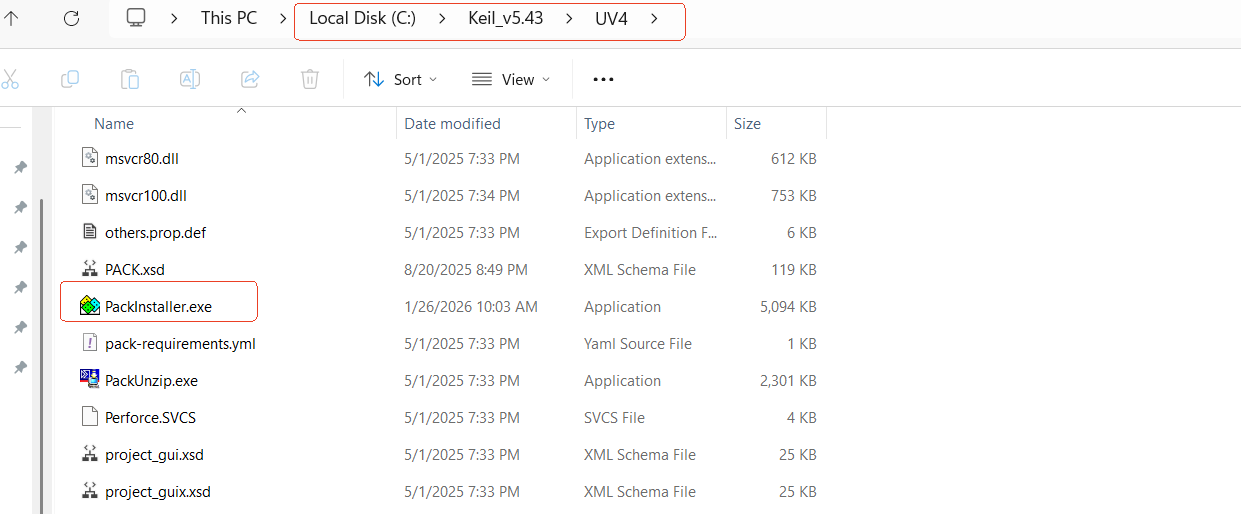

2）、ARM官网"https://developer.arm.com/documentation/ka006065/1-0/?lang=en"下载新的PACK安装程序"PackInstaller_1.4.1.3.zip"，解压后，把文件复制到"C:\Keil_v5.43\UV4"，如图4-2所示：
图4-2

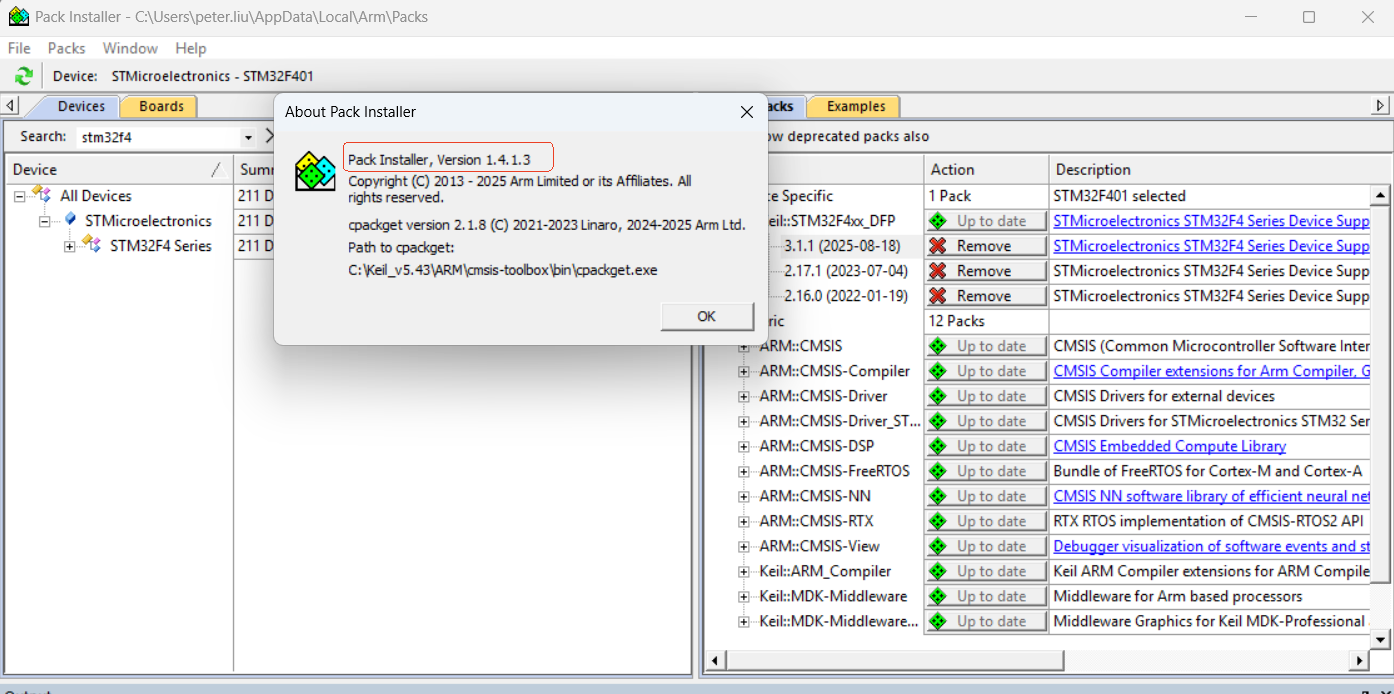

3）打开Keil MDK的PACK管理软件，确认版本已更新到1.4.1.3版本，如图4-3所示：
图4-3

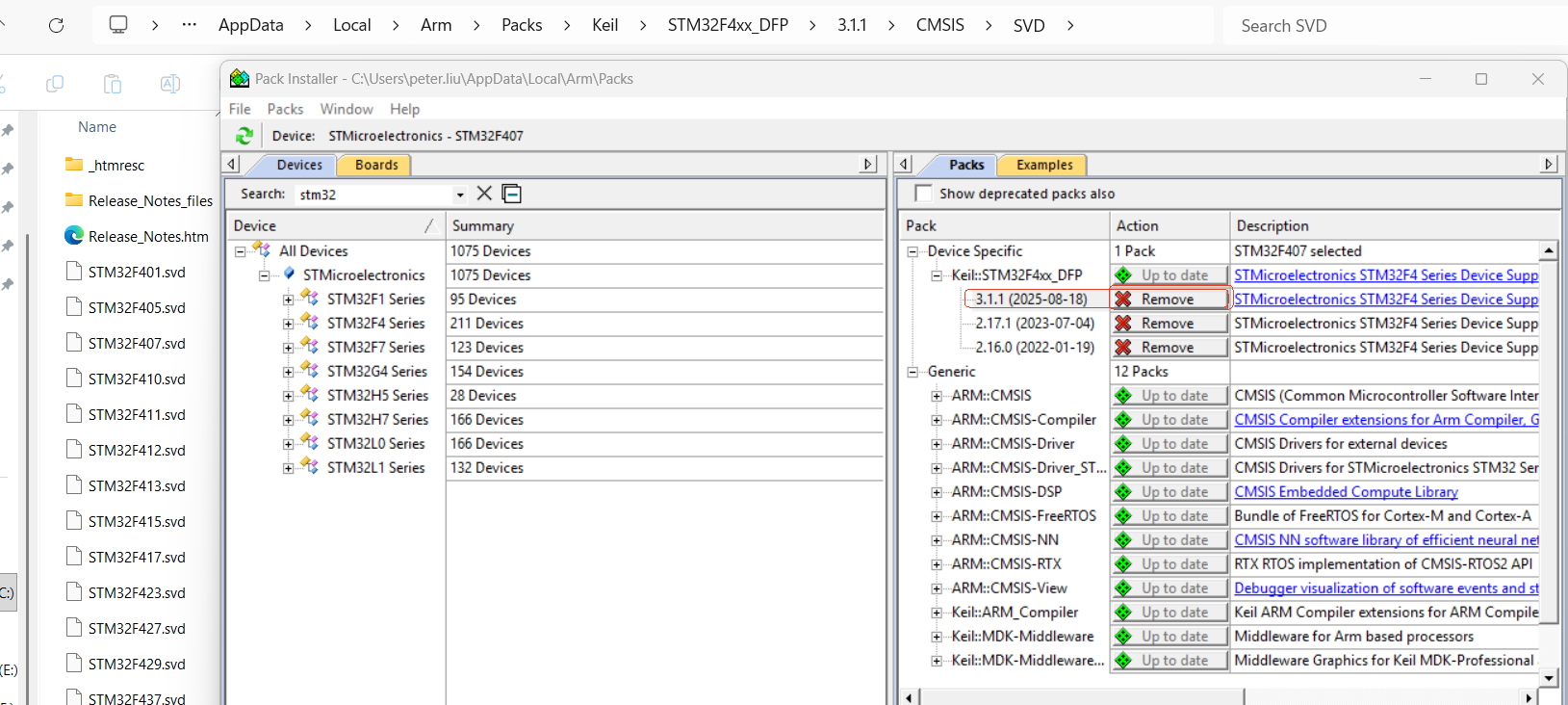

4）选中未生成"*.sfr"文件的PACK，点击"Remove"，如图4-4所示：
图4-4

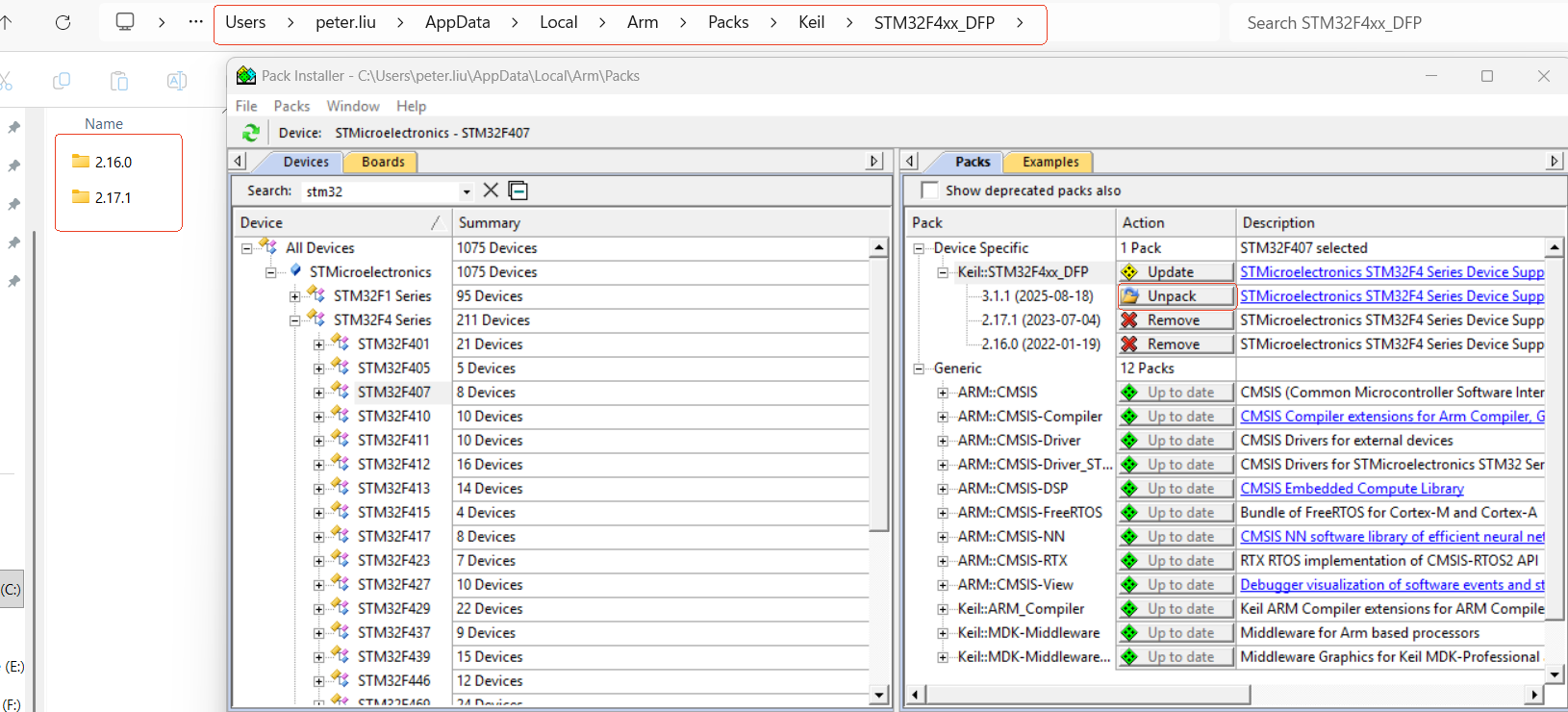

5）、此时，PACK的操作位置会变为"Unpack"，同时PACK所在的目录及文件已删除。点击"Unpack"重新安装Pack包，如图4-5所示：
图4-5

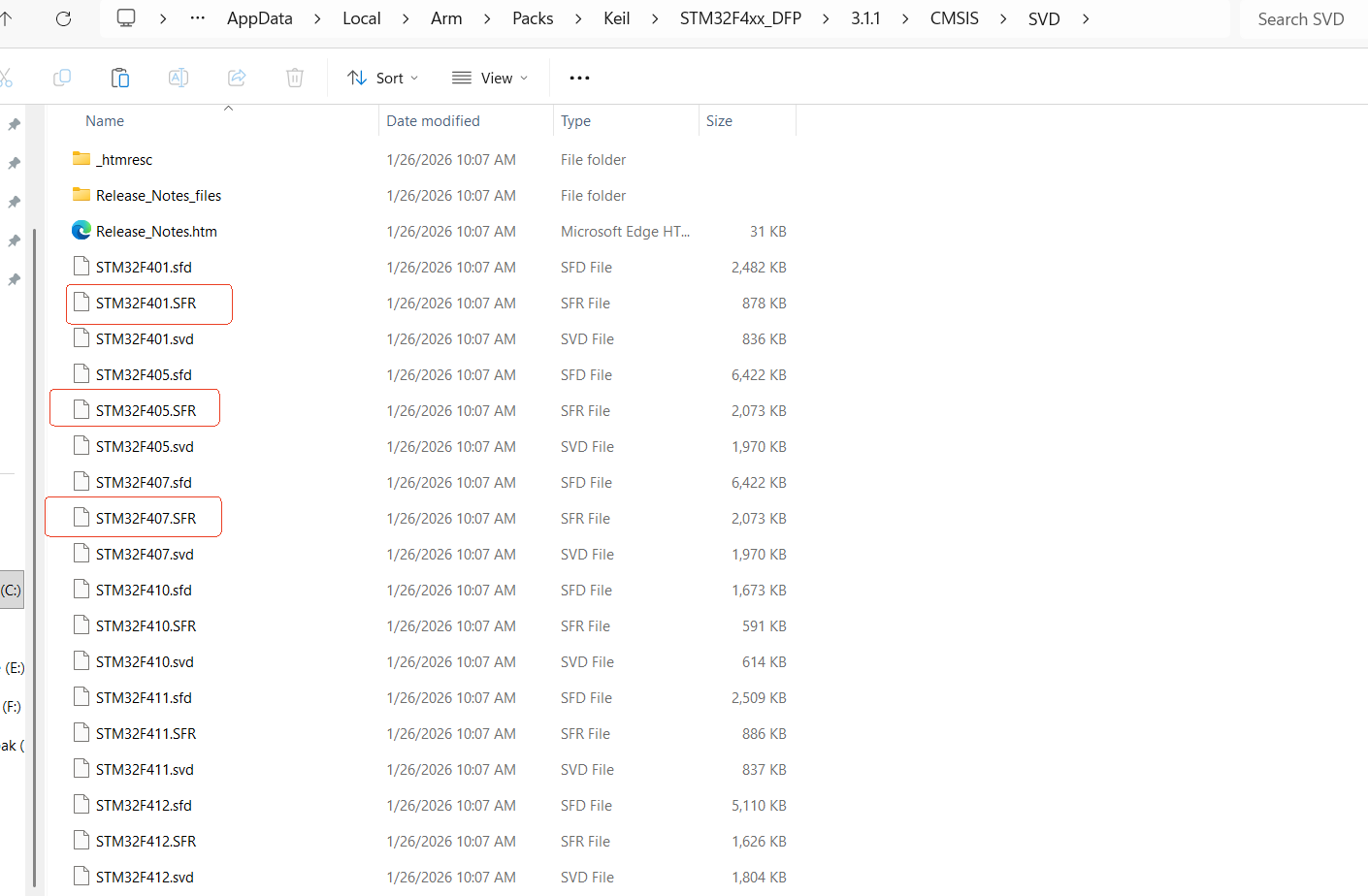

6）、PACK解压完成后，在PACK包中的SVD目录，发现目录下的"*.SFR"文件，再进入调试模式就可以看到外设寄存器了。如图4-6所示：
图4-6
