开源 | Legbot Lab：基于 Isaac Lab 的四足机器人 PPO / MoE-CTS 训练与 Sim2Real 部署

项目名称：Legbot Lab

项目仓库：https://github.com/Robot-Nav/legbot_lab

默认分支：PPO

扩展分支：PPO-CTS-MOE

核心算法：PPO、非对称 Actor-Critic、历史观测、并发教师---学生学习、Mixture of Experts

仿真平台：NVIDIA Isaac Sim / Isaac Lab、MuJoCo

部署方式：TorchScript / ONNX、C++17、CycloneDDS、串口网关

开源许可证：Apache License 2.0

相关论文：Combining Teacher-Student with Representation Learning: A Concurrent Teacher-Student Reinforcement Learning Paradigm for Legged Locomotion

论文地址：https://arxiv.org/abs/2405.10830

https://robogauge.github.io/static/files/arxiv.pdf

1. 项目定位

Legbot Lab 是一套面向自研四足机器人的强化学习运动控制工程。它并不是单独的 PPO 训练脚本，而是把机器人模型、并行仿真、奖励设计、域随机化、策略导出、MuJoCo 复现、C++ 控制器、DDS 通信和实物串口网关串成了一条完整链路。

项目主要解决三个问题。

第一，四足机器人在真实环境中很难准确获得完整状态。基座线速度、地形高度、足端接触力和实际关节力矩在仿真中容易获取，但在实物上往往需要额外传感器或复杂估计器。项目通过非对称 Actor-Critic 和教师---学生结构，使训练阶段可以利用特权信息，部署阶段只依赖 IMU、关节编码器、速度命令和历史观测。

第二，仿真模型与真实机器人存在差异。质量、质心、惯量、地面摩擦、编码器零位、电机响应、控制延迟和通信周期都会影响策略迁移。项目通过域随机化、电机力矩---速度曲线、摩擦模型、动作延迟和 Sim2Sim 检查降低 Sim2Real 风险。

第三，强化学习策略需要进入真实控制系统。项目没有停留在 Python 推理，而是提供 ONNX/TorchScript 导出、C++ 控制器、有限状态机、安全限制、DDS 抽象层和串口协议网关，使同一套高层控制逻辑能够连接 MuJoCo 或真实机器人。

2. 两个分支分别包含什么

2.1 `PPO` 分支

PPO 是默认分支，重点是完整工程闭环。

其核心内容包括：

基于 Isaac Lab 和 RSL-RL 的速度跟踪 PPO 训练；
10 帧历史观测与非对称 Actor-Critic；
质量、惯量、质心、摩擦、PD 增益、零位偏移和推扰随机化；
TorchScript、ONNX 与 deploy.yaml 导出；
C++ 有限状态机和 ONNX Runtime 推理；
MuJoCo DDS 仿真器；
serial_dds_gateway 串口---DDS 网关；
控制器与仿真器、真实机器人共用 DDS 接口。

从工程角度看，这个分支更适合研究"怎样把训练策略可靠地放到真实四足机器人上"。

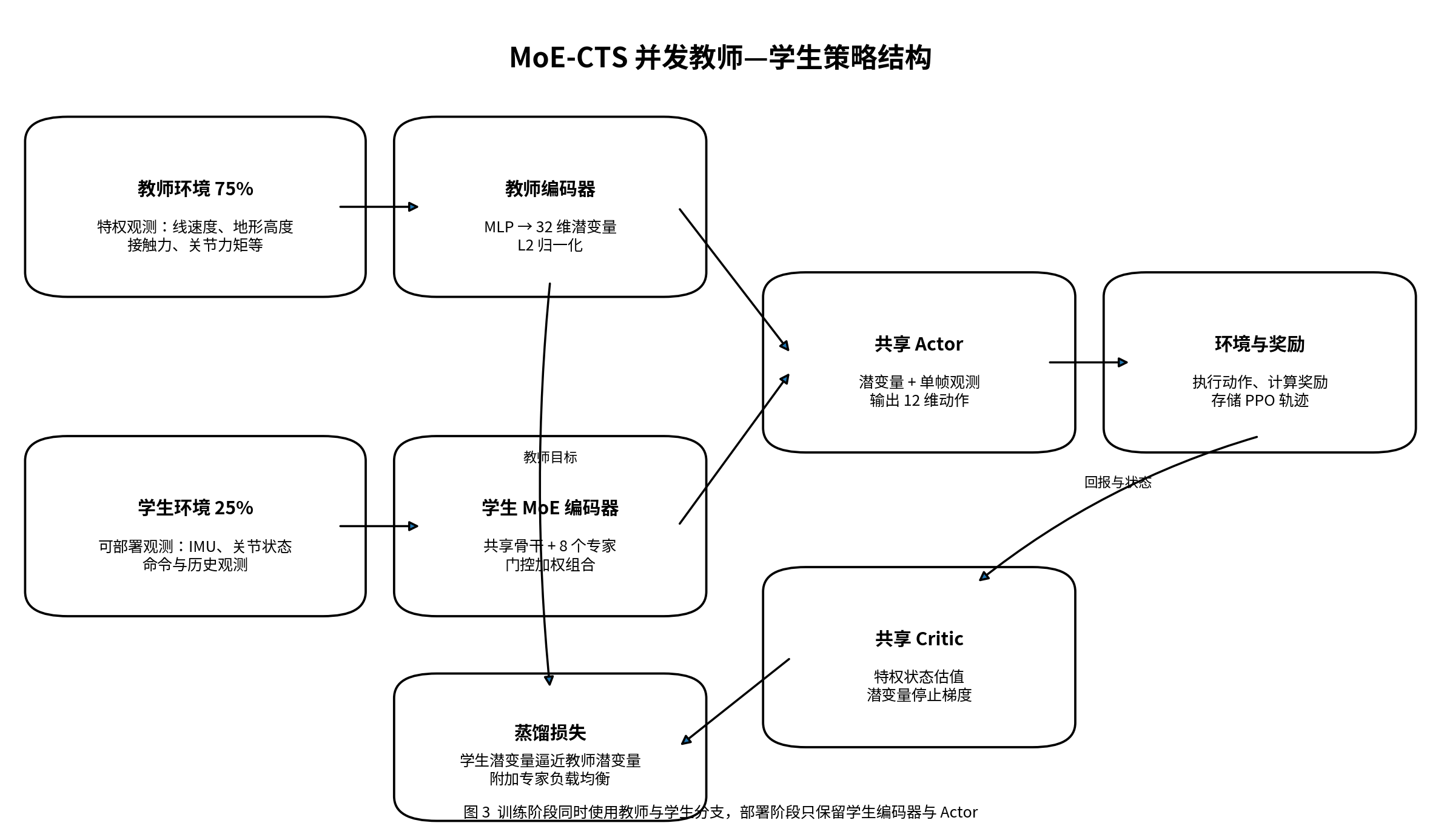

2.2 `PPO-CTS-MOE` 分支

该分支在 PPO 基础上加入并发教师---学生学习和专家混合网络，重点是提高仅依赖本体感知时的地形适应能力。

其核心内容包括：

教师环境与学生环境并行采样；
教师编码器使用特权观测；
学生编码器只使用可部署观测；
学生侧使用 8 个专家网络及门控网络；
教师、学生共享 Actor 与 Critic；
PPO 损失、潜变量蒸馏损失和专家负载均衡损失联合训练；
导出时仅保留学生编码器和 Actor；
提供 MuJoCo 平地、楼梯、箱体和坡道场景验证。

这个分支更适合研究"如何利用仿真特权信息训练出只依赖本体传感器的实物策略"。

2.3 为什么需要分开说明

两个分支的主要差异如下。

项目	`PPO` 分支	`PPO-CTS-MOE` 分支
任务名称	`Unitree-Legbot-Velocity`	`RobotLab-Legbot-v0`
核心算法	PPO	PPO + CTS + MoE
训练源码	`legbot_rl_lab/source/unitree_rl_lab`	`source/robot_lab` 与 `source/rsl_rl`
策略输入	10 帧历史观测	历史观测进入学生编码器，Actor 还拼接单帧观测
部署重点	C++、DDS、串口网关、实物闭环	Python MuJoCo Sim2Sim 与学生策略导出
典型依赖	Isaac Lab 2.2.0、RSL-RL 2.3.1	Isaac Lab 2.3.2.post1、自定义 RSL-RL
策略导出	ONNX、TorchScript、部署 YAML	学生分支 TorchScript/ONNX，内部维护历史缓存

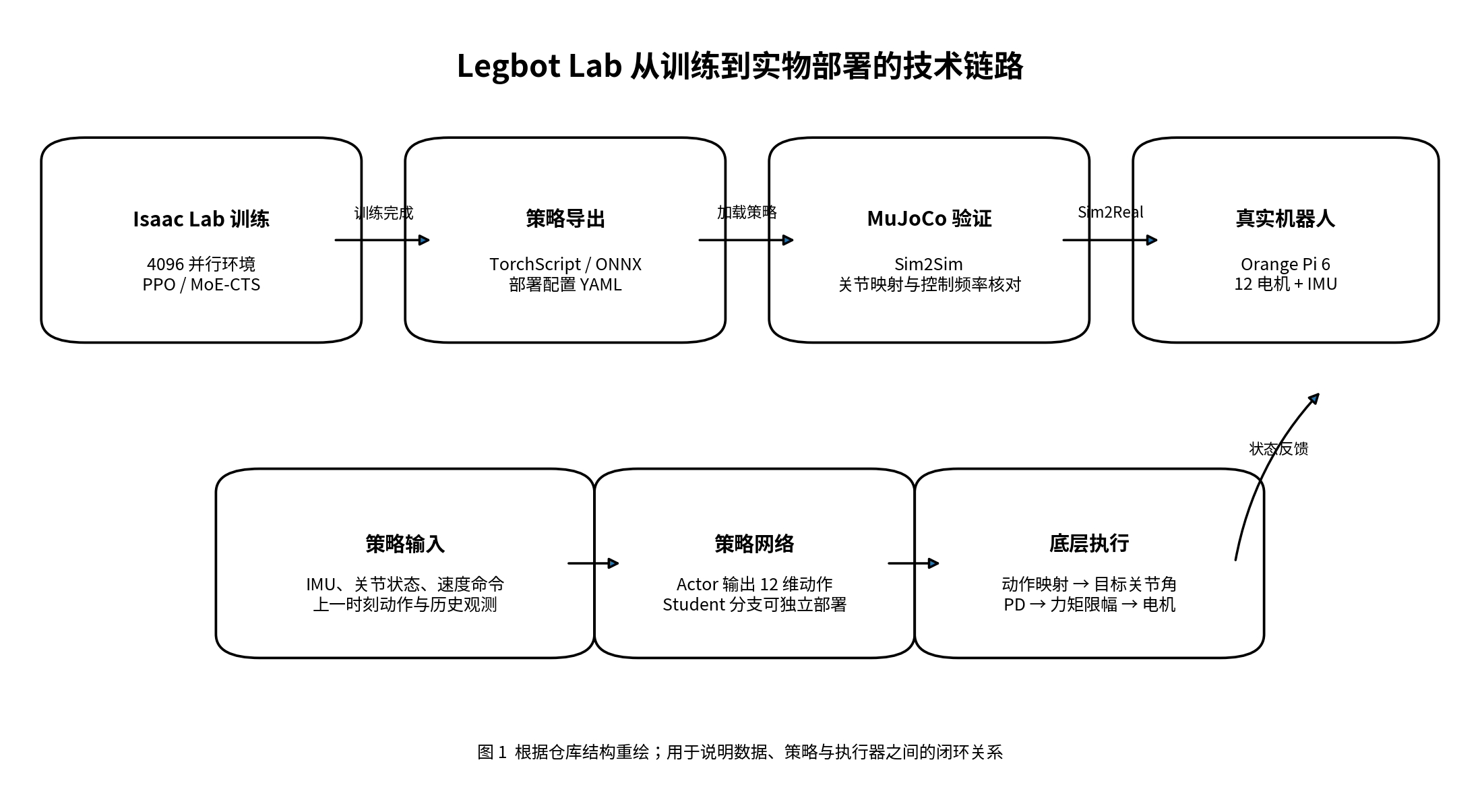

3. 项目总体架构

完整系统可分为训练层、策略层、仿真验证层和硬件执行层。

3.1 训练层

Isaac Lab 负责物理仿真、并行环境、传感器、地形和 MDP 管理。RSL-RL 负责 PPO 采样、GAE、策略更新、模型保存和日志记录。

训练时默认创建 4096 个并行环境。物理仿真步长为 0.005 s，即 200 Hz；decimation=4，每 4 个物理步调用一次策略，因此策略控制频率为：

f p o l i c y = 1 0.005 × 4 = 50 H z f_{\mathrm{policy}}=\frac{1}{0.005\times4}=50\ \mathrm{Hz} fpolicy=0.005×41=50 Hz

这里需要注意，仓库部分注释把 4 倍降采样写成了"80 ms"，但根据 sim.dt=0.005 和 decimation=4 计算，实际控制周期是 0.02 s，即 20 ms。

3.2 策略层

策略网络接收机器人本体观测和速度命令，输出 12 维关节动作。动作不是直接力矩，而是相对于默认关节角的偏移量。

策略输出经过动作缩放后得到目标关节角，再由 PD 控制器计算关节力矩。训练中的电机模型进一步加入力矩---速度限幅、摩擦和延迟。

3.3 验证层

策略在 Isaac Lab 中完成训练后，需要在另一套物理引擎中验证。项目使用 MuJoCo 进行 Sim2Sim 测试，主要检查：

URDF/MJCF 关节顺序是否一致；
四元数顺序和坐标系是否一致；
默认关节角与动作缩放是否一致；
策略频率、PD 频率和物理仿真频率是否一致；
地面接触模型变化后策略是否仍能稳定运行；
ONNX/TorchScript 推理结果是否与 Python 训练端一致。

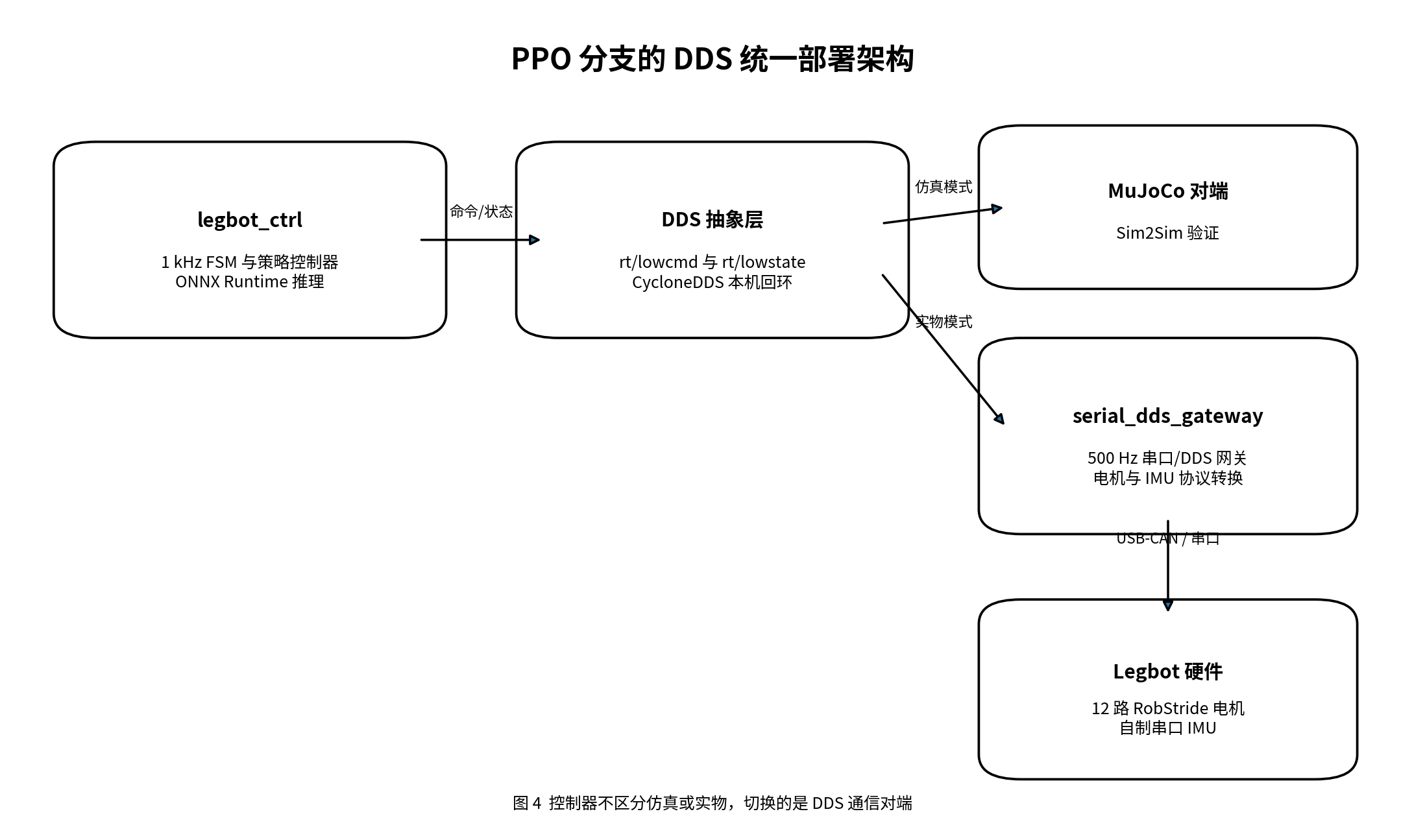

3.4 硬件层

默认 PPO 分支在实物端使用 Orange Pi 6。控制器运行有限状态机和策略推理，串口网关负责 RobStride 电机和自制 IMU 协议，再通过 DDS 与控制器交换低层状态和命令。

控制器与硬件之间通过通信抽象层解耦，便于将 MuJoCo 对端替换为真实串口网关。

4. 目录结构与模块职责

4.1 `PPO` 分支主要目录

text 复制代码

legbot_lab/
├── env_cfg.py
├── legbot/
├── legbot_rl_lab/
│   ├── source/unitree_rl_lab/
│   │   └── unitree_rl_lab/
│   │       ├── assets/robots/
│   │       ├── tasks/locomotion/
│   │       │   ├── agents/
│   │       │   ├── mdp/
│   │       │   └── robots/legbot/
│   │       └── utils/
│   ├── scripts/rsl_rl/
│   ├── deploy/
│   └── unitree_ros/
├── simulate/
├── serial_dds_gateway/
├── terrain_tool/
├── unitree_sdk2/
├── sim2real要求.md
└── 项目详解.md

其中：

env_cfg.py：根目录汇总环境配置，包含场景、观测、动作、奖励、随机化、课程和终止条件；
assets/robots：机器人 URDF、关节参数和执行器模型；
tasks/locomotion/agents：PPO 网络与训练超参数；
tasks/locomotion/mdp：奖励、观测、命令、课程和事件函数；
tasks/locomotion/robots/legbot：Legbot 任务配置；
scripts/rsl_rl/train.py：训练入口；
scripts/rsl_rl/play.py：推理、模型加载和策略导出；
deploy：C++ 控制器、FSM、安全限制和 ONNX Runtime 推理；
simulate：MuJoCo 与 DDS 桥接仿真器；
serial_dds_gateway：真实电机和 IMU 的协议转换；
terrain_tool：地形生成工具；
legbot：另一套独立的 NumPy/MuJoCo 任务实验代码，不是主 PPO 训练入口。

4.2 `PPO-CTS-MOE` 分支主要目录

text 复制代码

legbot_lab/
├── scripts/rsl_rl/
├── source/
│   ├── robot_lab/
│   │   └── robot_lab/
│   │       ├── assets/
│   │       └── tasks/
│   │           ├── go2/
│   │           └── legbot/
│   └── rsl_rl/
│       └── rsl_rl/
│           ├── algorithms/moe_cts.py
│           ├── modules/actor_critic_moe_cts.py
│           ├── networks/moe.py
│           ├── runners/on_policy_runner_cts.py
│           ├── storage/rollout_storage_cts.py
│           └── utils/exporter_cts.py
├── deploy/deploy_mujoco/
├── resources/legbot/
├── src/
└── TECHNICAL_DOC_zh.md

关键文件作用如下。

文件	作用
`moe_cts.py`	PPO 与学生蒸馏的联合优化
`actor_critic_moe_cts.py`	教师编码器、学生编码器、Actor 和 Critic 组合
`moe.py`	专家网络、门控网络和专家加权
`on_policy_runner_cts.py`	采样、回报计算、更新和保存
`rollout_storage_cts.py`	区分教师与学生样本的轨迹存储
`exporter_cts.py`	导出仅保留学生侧的部署策略
`env_cfg.py`	观测、动作、奖励、随机化和地形配置
`rsl_rl_cfg.py`	网络结构、教师比例、专家数和 PPO 超参数
`deploy_legbot.py`	MuJoCo 推理与 PD 控制循环

5. Legbot 机器人模型

5.1 自由度和关节结构

Legbot 为 12 自由度四足机器人，每条腿包含 3 个关节：

Hip：髋关节侧摆；
Thigh：大腿关节前后摆；
Calf：小腿关节屈伸。

四条腿按前左、前右、后左、后右排列。不同分支和不同模型文件中可能采用 FL/FR/RL/RR 或 FR/FL/RR/RL 顺序，因此部署前必须以导出的关节映射为准，不能仅依靠文件名猜测。

默认站立关节角通常为：

q d e f a u l t = $0 , 0.9 , - 1.8$ × 4 q_{\mathrm{default}}= $0,\\ 0.9,\\ -1.8$ \times4 qdefault= $0, 0.9, -1.8$ ×4

即每条腿的 Hip、Thigh、Calf 分别为 0、0.9 和 -1.8 rad。

5.2 机器人参数

默认 PPO 分支 README 给出的当前模型参数包括：

参数	数值
总质量	约 14 kg
基座质量	6.584 kg
自由度	12
大腿长度	0.1985 m
小腿长度	0.214 m
足端半径	0.021 m
髋/大腿峰值力矩	约 ±16 N·m
小腿峰值力矩	约 ±32 N·m
板载计算机	Orange Pi 6
控制器频率	1 kHz
串口网关频率	500 Hz

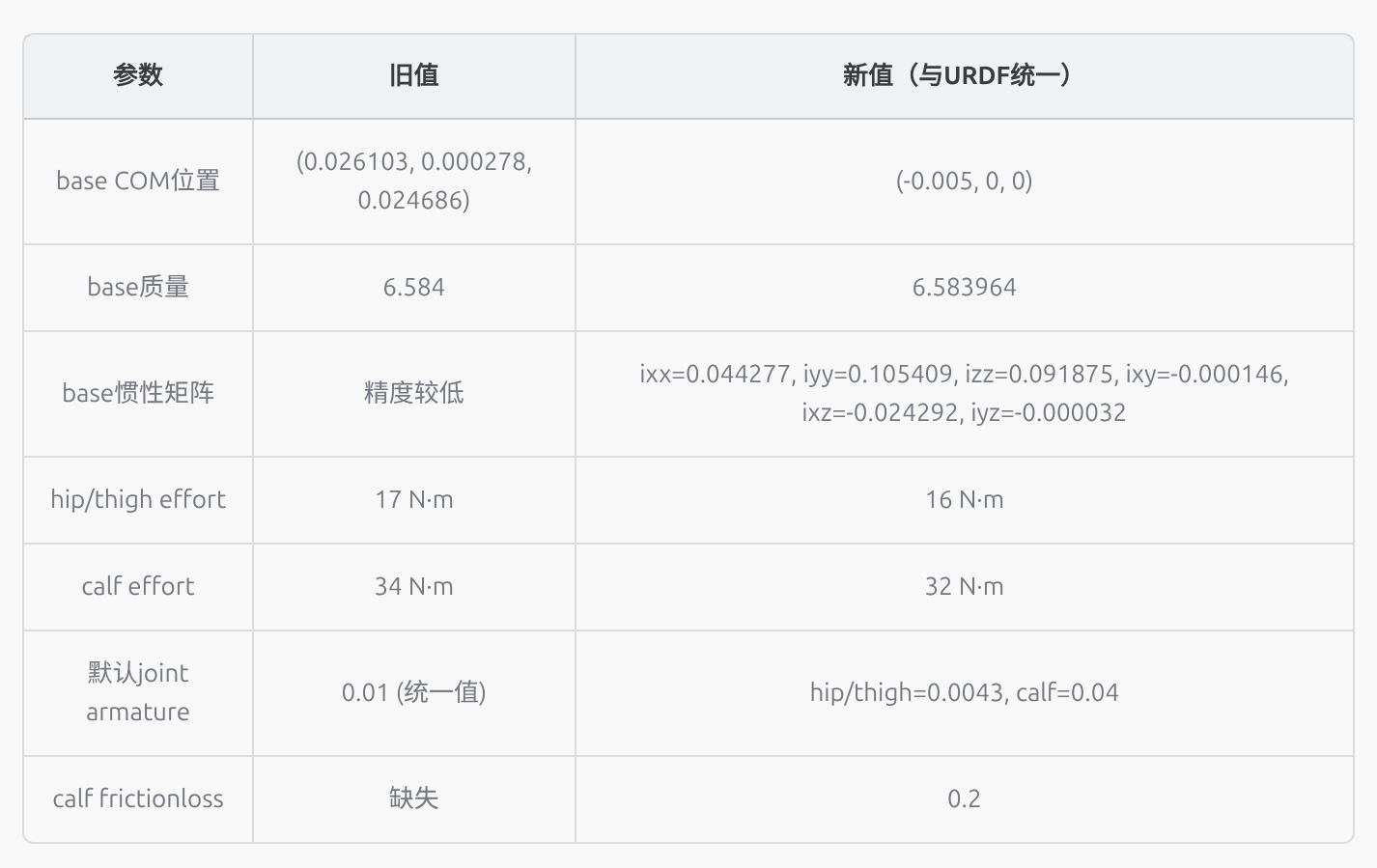

5.3 惯量和质心为什么重要

四足机器人策略对质心和惯量十分敏感。基座质心偏差会改变支撑多边形中的重力投影位置，惯量偏差会改变相同关节动作对应的机身角加速度。

若仿真中质心偏前，而实物质心偏后，策略可能表现为：

启动时前腿下压；
前髋关节长期输出较大力矩；
后腿摆动幅度不足；
加速和刹停时俯仰振荡；
平地可运行，但楼梯或推扰下迅速失稳。

因此，Sim2Real 前应重新测量整机质量、各连杆质量、基座质心和主要惯量，并在 URDF、MJCF、Isaac Lab 资产和部署配置中保持一致。

6. 强化学习任务的 MDP 建模

四足速度跟踪可写成部分可观测马尔可夫决策过程。完整系统状态记为 s t s_t st，实物能够获得的观测记为 o t o_t ot，动作记为 a t a_t at，奖励记为 r t r_t rt。

策略目标是最大化期望折扣回报：

J ( θ ) = E π θ $\sum t = 0 \infty γ t r t$ J(\theta)=\mathbb{E}{\pi\theta}\left $\\sum_{t=0}\^{\\infty}\\gamma\^t r_t\\right$ J(θ)=Eπθ $t=0\sum\inftyγtrt$

其中 γ \gamma γ 为折扣因子。

6.1 为什么是部分可观测问题

实物通常不能直接获得以下状态：

精确的基座世界系线速度；
脚下地形高度图；
足端真实接触力；
每个关节的真实输出力矩；
精确的摩擦系数、负载和电机温度状态。

但策略可以从一段历史观测中推断部分隐状态。例如，连续 10 帧 IMU 和关节状态可以反映身体加速度、支撑相变化和地形冲击。因此项目在 Actor 侧使用历史观测，缓解单帧观测的不可观问题。

7. PPO 算法原理

PPO 是一种 on-policy Actor-Critic 算法。它先用当前策略采集轨迹，再使用这批数据更新策略。旧数据在策略明显变化后不再反复使用。

7.1 概率比

旧策略为 π θ o l d \pi_{\theta_{\mathrm{old}}} πθold，新策略为 π θ \pi_\theta πθ。同一动作在新旧策略下的概率比为：

r t ( θ ) = π θ ( a t ∣ o t ) π θ o l d ( a t ∣ o t ) r_t(\theta)= \frac{\pi_\theta(a_t|o_t)} {\pi_{\theta_{\mathrm{old}}}(a_t|o_t)} rt(θ)=πθold(at∣ot)πθ(at∣ot)

当 r t > 1 r_t>1 rt>1 时，新策略更倾向于选择该动作；当 r t < 1 r_t<1 rt<1 时，新策略降低了该动作的概率。

7.2 裁剪代理目标

PPO 使用裁剪限制单次更新幅度：

L C L I P ( θ ) = E t $min ⁡ ( r t ( θ ) A \^ t , clip ⁡ ( r t ( θ ) , 1 − ϵ , 1 + ϵ ) A \^ t )$ L^{\mathrm{CLIP}}(\theta)= \mathbb{E}_t \left $\\min \\left( r_t(\\theta)\\hat A_t,\\ \\operatorname{clip} \\left( r_t(\\theta),1-\\epsilon,1+\\epsilon \\right)\\hat A_t \\right) \\right$ LCLIP(θ)=Et $min(rt(θ)A\^t, clip(rt(θ),1−ϵ,1+ϵ)A\^t)$

项目常用：

ϵ = 0.2 \epsilon=0.2 ϵ=0.2

优势为正时，策略希望提高该动作概率；优势为负时，策略希望降低该动作概率。裁剪项避免概率比偏离 1 过远，从而降低训练崩溃概率。

7.3 TD 残差

值函数 V ϕ ( s t ) V_\phi(s_t) Vϕ(st) 估计从当前状态出发的期望回报。单步 TD 残差为：

δ t = r t + γ V ϕ ( s t + 1 ) − V ϕ ( s t ) \delta_t= r_t+\gamma V_\phi(s_{t+1})-V_\phi(s_t) δt=rt+γVϕ(st+1)−Vϕ(st)

7.4 广义优势估计

项目使用 GAE 平衡偏差与方差：

A ^ t = ∑ l = 0 T − t − 1 ( γ λ ) l δ t + l \hat A_t= \sum_{l=0}^{T-t-1} (\gamma\lambda)^l\delta_{t+l} A^t=l=0∑T−t−1(γλ)lδt+l

其中：

γ = 0.99 , λ = 0.95 \gamma=0.99,\qquad \lambda=0.95 γ=0.99,λ=0.95

7.5 目标回报

R ^ t = A ^ t + V ϕ ( s t ) \hat R_t=\hat A_t+V_\phi(s_t) R^t=A^t+Vϕ(st)

7.6 价值函数损失

L V F ( ϕ ) = E t $( V ϕ ( s t ) − R \^ t ) 2$ L^{\mathrm{VF}}(\phi)= \mathbb{E}_t \left $\\left( V_\\phi(s_t)-\\hat R_t \\right)\^2 \\right$ LVF(ϕ)=Et $(Vϕ(st)−R\^t)2$

RSL-RL 还可使用裁剪值函数损失，限制新旧价值估计变化。

7.7 策略熵

高斯策略的熵用于保持探索：

H $π θ$ = − E a ∼ π θ $log π θ ( a ∣ o )$ H $\\pi_\\theta$ = -\mathbb{E}{a\sim\pi\theta} \left $\\log \\pi_\\theta(a\|o) \\right$ H $πθ$ =−Ea∼πθ $logπθ(a∣o)$

7.8 总损失

训练时最小化的损失可写为：

L = − L C L I P + c v L V F − c e H $π θ$ L= -L^{\mathrm{CLIP}} +c_v L^{\mathrm{VF}} -c_e H $\\pi_\\theta$ L=−LCLIP+cvLVF−ceH $πθ$

典型参数为：

c v = 1.0 , c e = 0.01 c_v=1.0,\qquad c_e=0.01 cv=1.0,ce=0.01

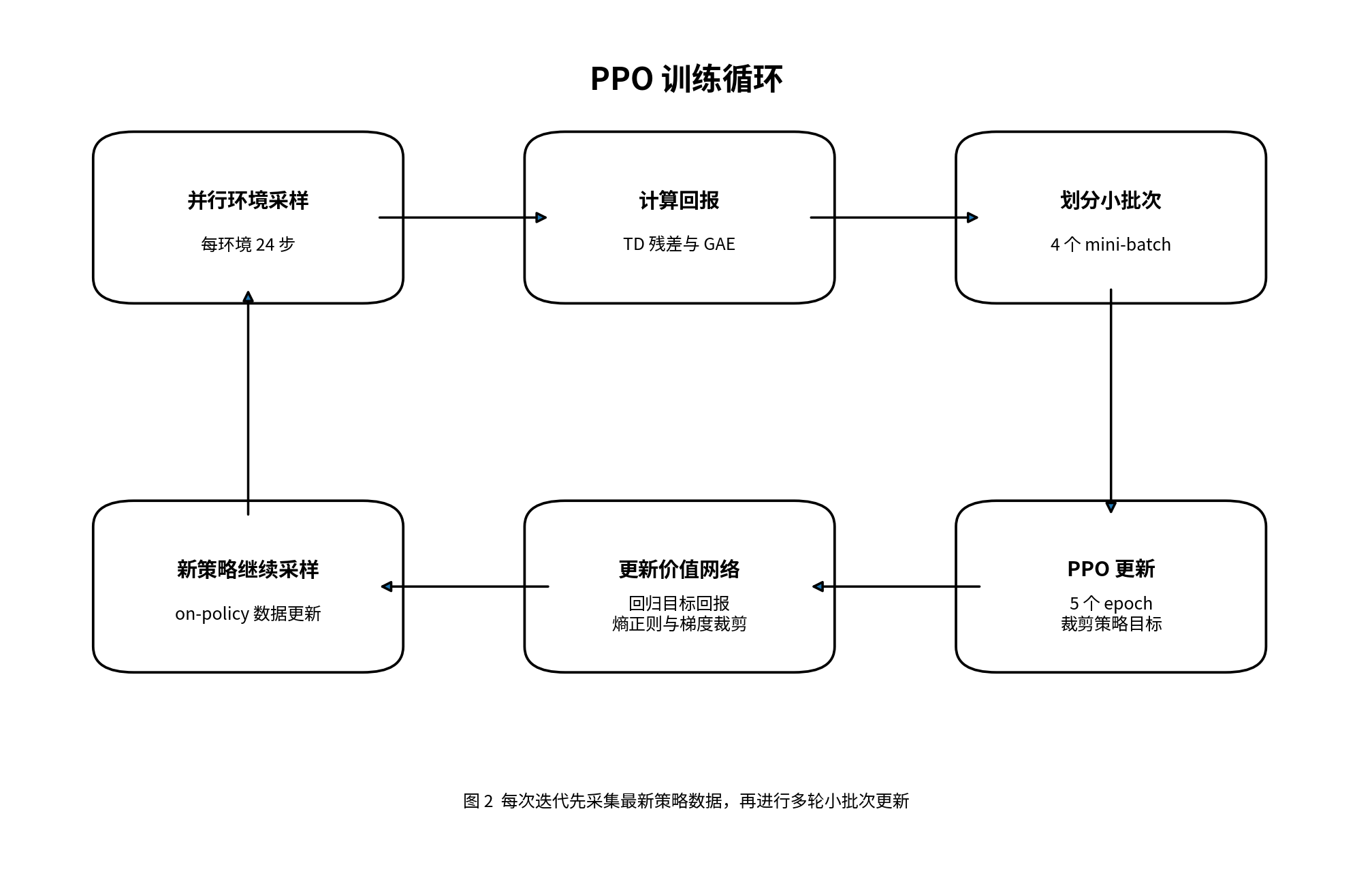

7.9 一次迭代包含多少数据

默认并行环境数量为 4096，每个环境采集 24 个控制步，因此一次 rollout 包含：

N s a m p l e = 4096 × 24 = 98304 N_{\mathrm{sample}}=4096\times24=98304 Nsample=4096×24=98304

这些样本被分成 4 个 mini-batch，并训练 5 个 epoch。需要区分三个概念：

rollout：用当前策略采集一批数据；
mini-batch：一次梯度计算使用的数据子集；
epoch：对同一批 rollout 数据完整遍历一次。

8. 非对称 Actor-Critic

项目的 Actor 和 Critic 使用不同观测。

8.1 Actor 观测

单帧策略观测共 45 维：

观测项	维度	典型缩放	典型噪声
基座角速度	3	0.25	U ( − 0.2 , 0.2 ) U(-0.2,0.2) U(−0.2,0.2)
投影重力	3	1.0	U ( − 0.05 , 0.05 ) U(-0.05,0.05) U(−0.05,0.05)
速度命令	3	1.0	无
相对默认关节位置	12	1.0	U ( − 0.03 , 0.03 ) U(-0.03,0.03) U(−0.03,0.03)
关节速度	12	0.05	U ( − 2 , 2 ) U(-2,2) U(−2,2)
上一动作	12	1.0	无

PPO 分支设置 10 帧历史并展平，因此 Actor 输入为：

45 × 10 = 450 45\times10=450 45×10=450

历史观测能够帮助策略隐式推断线速度、接触状态、动作延迟和地形变化。

8.2 Critic 特权观测

Critic 在训练阶段额外使用：

基座线速度；
关节加速度；
关节力矩；
足端接触力；
地形高度扫描。

Critic 不加观测噪声，有利于稳定价值估计。部署时 Critic 不参与动作输出，因此这些特权信息不需要在实物端提供。

8.3 投影重力

世界坐标系重力方向为：

g w = $0 0 - 1$ T g_w= \begin{bmatrix} 0&0&-1 \end{bmatrix}^{\mathrm T} gw= $00-1$ T

利用基座旋转矩阵 R w b R_{wb} Rwb，重力在机体系中的表示为：

g b = R w b T g w g_b=R_{wb}^{\mathrm T}g_w gb=RwbTgw

当机身水平时， g b g_b gb 接近 $0 , 0 , - 1$ T $0,0,-1$ ^{\mathrm T} $0,0,-1$ T。其 x x x 和 y y y 分量能够反映俯仰和横滚倾斜。

9. 动作空间与底层 PD 控制

策略输出 12 维动作：

a t ∈ R 12 a_t\in\mathbb{R}^{12} at∈R12

动作映射到目标关节角：

q d e s = q d e f a u l t + s a a t q_{\mathrm{des}}= q_{\mathrm{default}}+ s_a a_t qdes=qdefault+saat

其中动作缩放：

s a = 0.25 r a d s_a=0.25\ \mathrm{rad} sa=0.25 rad

因此，当策略输出为 1 时，对应关节目标相对默认角增加 0.25 rad。

PD 控制器计算力矩：

τ P D = K p ( q d e s − q ) + K d ( q ˙ d e s − q ˙ ) \tau_{\mathrm{PD}}= K_p(q_{\mathrm{des}}-q) + K_d(\dot q_{\mathrm{des}}-\dot q) τPD=Kp(qdes−q)+Kd(q˙des−q˙)

位置策略通常令：

q ˙ d e s = 0 \dot q_{\mathrm{des}}=0 q˙des=0

不同配置文件中训练增益和部署站立增益不完全相同。当前 README 中常见设置包括训练 K p = 50 K_p=50 Kp=50、 K d = 3 K_d=3 Kd=3，FixStand 状态使用 K p = 60 K_p=60 Kp=60、 K d = 4 K_d=4 Kd=4。实际部署必须读取导出的配置和 C++ 控制器参数，不能只参考文章中的示例值。

10. 电机模型

仅用理想 PD 力矩会高估真实电机能力。项目在仿真中加入摩擦、力矩---速度曲线和延迟。

10.1 摩擦模型

实际力矩可写为：

τ a c t u a l = τ P D − F s tanh ⁡ ( q ˙ V a ) − F d q ˙ \tau_{\mathrm{actual}}= \tau_{\mathrm{PD}} -F_s\tanh\left(\frac{\dot q}{V_a}\right) -F_d\dot q τactual=τPD−Fstanh(Vaq˙)−Fdq˙

其中：

F s F_s Fs：库仑摩擦幅值；
F d F_d Fd：粘性摩擦系数；
V a V_a Va：零速附近的平滑过渡参数。

双曲正切函数避免符号函数在零速度附近不连续。

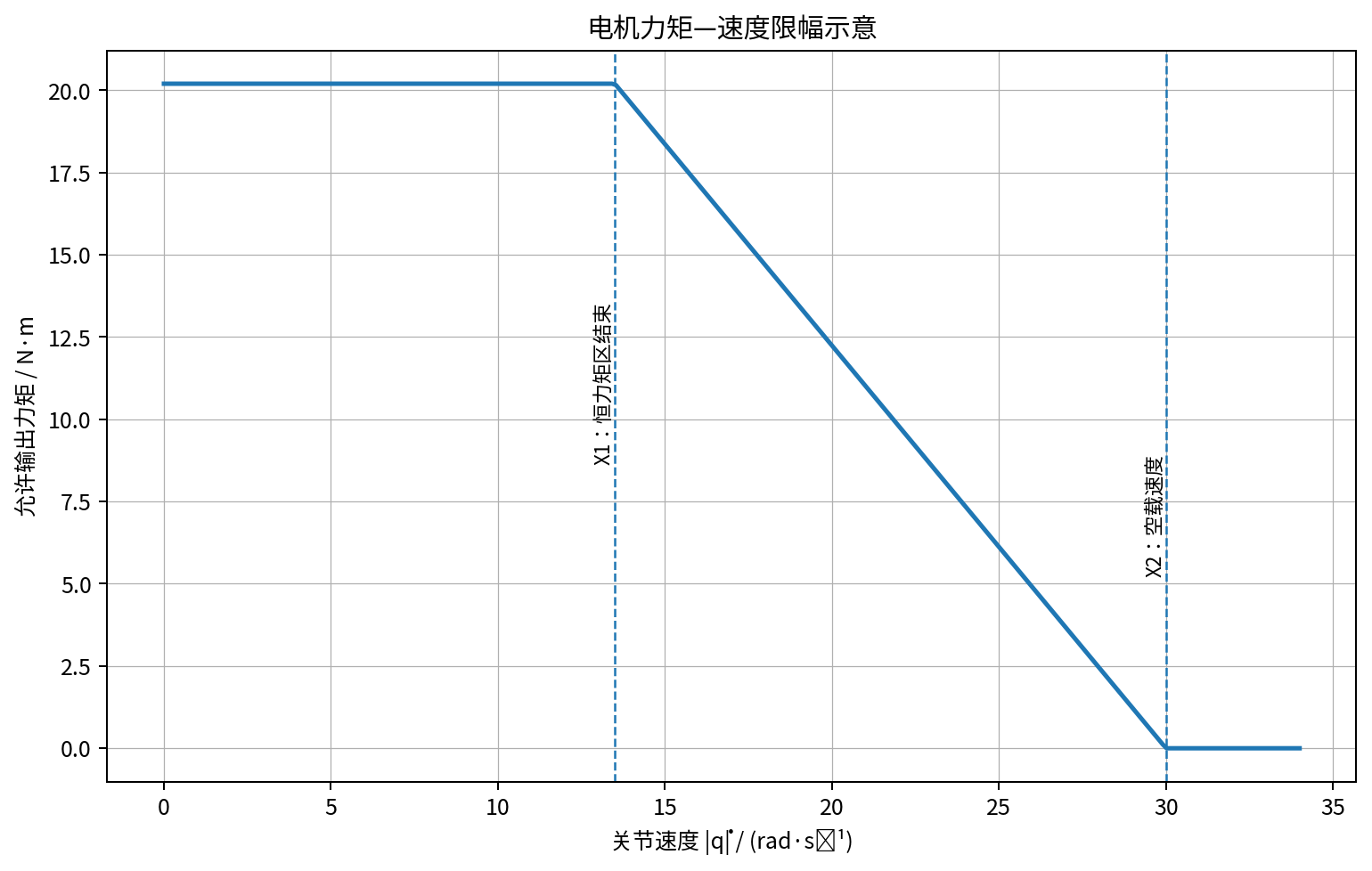

10.2 力矩---速度限幅

低速时电机可输出接近峰值力矩，速度超过拐点后，允许力矩逐渐下降。简化表达为：

τ max ⁡ ( ω ) = { Y , ∣ ω ∣ < X 1 Y X 2 − ∣ ω ∣ X 2 − X 1 , X 1 ≤ ∣ ω ∣ ≤ X 2 0 , ∣ ω ∣ > X 2 \tau_{\max}(\omega)= \begin{cases} Y, & |\omega|<X_1 \\ Y\dfrac{X_2-|\omega|}{X_2-X_1}, & X_1\le|\omega|\le X_2 \\ 0, & |\omega|>X_2 \end{cases} τmax(ω)=⎩ ⎨ ⎧Y,YX2−X1X2−∣ω∣,0,∣ω∣<X1X1≤∣ω∣≤X2∣ω∣>X2

PPO-CTS-MOE 分支 README 给出的 Go2 HV 示例参数为：

参数	数值
X 1 X_1 X1	13.5 rad/s
X 2 X_2 X2	30 rad/s
Y 1 Y_1 Y1	20.2 N·m
Y 2 Y_2 Y2	23.4 N·m

10.3 电机延迟

电机层设置 0～4 个控制步延迟。控制周期为 20 ms 时，对应：

T d e l a y ∈ $0 , 80$ m s T_{\mathrm{delay}}\in $0,80$ \ \mathrm{ms} Tdelay∈ $0,80$ ms

需要确认延迟究竟施加在策略动作、目标位置还是执行器内部。仓库说明该延迟位于电机模型层，而不是简单地对策略输出做全局延迟。

11. 奖励函数设计

总奖励为多项加权和：

r t = ∑ i w i r i , t r_t=\sum_i w_i r_{i,t} rt=i∑wiri,t

奖励设计并不是奖励项越多越好。每个奖励项都在塑造运动风格，多个项可能相互冲突。

11.1 线速度跟踪

r l i n = exp ⁡ ( − ∥ v c m d x y − v b a s e x y ∥ 2 σ 2 ) r_{\mathrm{lin}}= \exp \left( -\frac{ \left\| v_{\mathrm{cmd}}^{xy} -v_{\mathrm{base}}^{xy} \right\|^2 }{\sigma^2} \right) rlin=exp(−σ2∥vcmdxy−vbasexy∥2)

项目常用：

σ = 0.5 \sigma=0.5 σ=0.5

指数核在误差较小时给出较高奖励，误差增大后奖励快速下降。

11.2 偏航角速度跟踪

r y a w = exp ⁡ ( − ( ω c m d z − ω b a s e z ) 2 σ 2 ) r_{\mathrm{yaw}}= \exp \left( -\frac{ (\omega_{\mathrm{cmd}}^z-\omega_{\mathrm{base}}^z)^2 }{\sigma^2} \right) ryaw=exp(−σ2(ωcmdz−ωbasez)2)

11.3 垂直速度惩罚

r v z = − ( v b a s e z ) 2 r_{v_z}= -\left(v_{\mathrm{base}}^z\right)^2 rvz=−(vbasez)2

用于抑制机身上下跳动。

11.4 横滚和俯仰角速度惩罚

r ω x y = − ∥ ω b a s e x y ∥ 2 r_{\omega_{xy}}= -\left\| \omega_{\mathrm{base}}^{xy} \right\|^2 rωxy=−∥ωbasexy∥2

11.5 关节力矩惩罚

r τ = − ∑ i τ i 2 r_{\tau}= -\sum_i\tau_i^2 rτ=−i∑τi2

11.6 关节功率惩罚

r p o w e r = − ∑ i ∣ τ i q ˙ i ∣ r_{\mathrm{power}}= -\sum_i \left| \tau_i\dot q_i \right| rpower=−i∑∣τiq˙i∣

该项比单独惩罚力矩更直接地约束机械功率。

11.7 动作变化率

r Δ a = − ∥ a t − a t − 1 ∥ 2 r_{\Delta a}= -\left\| a_t-a_{t-1} \right\|^2 rΔa=−∥at−at−1∥2

11.8 二阶动作平滑

r s m o o t h = − ∥ a t − 2 a t − 1 + a t − 2 ∥ 2 r_{\mathrm{smooth}}=-\left\|a_t-2a_{t-1}+a_{t-2} \right\|^2 rsmooth=−∥at−2at−1+at−2∥2

该项抑制动作的高频变化，减少电机抖动。

11.9 基座高度

基座高度不直接使用世界系 z z z，而是利用高度扫描估计局部地面：

h b a s e = z b a s e − mean ⁡ ( z r a y h i t ) h_{\mathrm{base}}=z_{\mathrm{base}} -\operatorname{mean}(z_{\mathrm{rayhit}}) hbase=zbase−mean(zrayhit)

高度惩罚为：

r h = − ( h b a s e − h t a r g e t ) 2 r_h= -\left( h_{\mathrm{base}}-h_{\mathrm{target}} \right)^2 rh=−(hbase−htarget)2

目标高度约为：

h t a r g e t = 0.28 m h_{\mathrm{target}}=0.28\ \mathrm m htarget=0.28 m

11.10 足端调节

项目参考 CTS 论文加入足端调节项，使摆腿不总是贴地走最短路径。一个常见表达为：

r f o o t = − ∑ i ∥ v i x y ∥ 2 exp ⁡ ( − h i k h h t a r g e t ) r_{\mathrm{foot}}= -\sum_i \left\| v_{i}^{xy} \right\|^2 \exp \left( -\frac{h_i} {k_h h_{\mathrm{target}}} \right) rfoot=−i∑∥vixy∥2exp(−khhtargethi)

当足端高度较低时，水平滑动受到更强惩罚；足端抬高后，水平运动惩罚减弱，从而形成更合理的摆腿轨迹。

11.11 当前分支常见权重

奖励项	典型权重	作用
线速度跟踪	+1.0～+1.5	跟踪前后和横向速度
偏航角速度跟踪	+0.5～+0.75	跟踪转向命令
垂直速度	-2.0，课程可趋近 0	抑制上下振荡
横滚/俯仰角速度	-0.05	抑制机身摆动
基座高度	-1.0 到 -10.0	保持目标高度
关节加速度	-1e-7	抑制高频关节变化
关节功率	-2e-5	降低能耗
关节力矩	-1e-4	防止大力矩
动作变化率	-0.01	平滑控制
二阶动作平滑	-0.01	抑制动作抖动
不期望接触	-1.0	防止大腿和小腿撞地
关节限位	-2.0	避免越界
足端调节	-0.05	抑制低高度滑动

奖励权重在仓库不同提交中有变化。复现实验时应以训练日志保存的 Hydra 配置为准，而不是以 README 表格为唯一依据。

12. 域随机化

域随机化的目标不是让仿真"更乱"，而是在合理范围内覆盖真实系统的不确定性。

12.1 质量和惯量

参数	模式	范围
基座附加质量	startup	$- 1 , 1$ $-1,1$ $-1,1$ kg
其他连杆质量	startup	标称值的 0.9～1.1 倍
转动惯量	startup	标称值的 0.9～1.1 倍
基座质心	startup	各方向厘米级偏移

质量和惯量应联动更新。若只改变质量而不重算惯量，随机模型可能不符合真实刚体分布。

12.2 摩擦和恢复系数

项目对静摩擦、动摩擦和碰撞恢复系数进行随机化，以覆盖地砖、地毯、木板和粗糙地面等差异。

摩擦下界设为 0 会产生接近无摩擦的极端环境。若策略训练长期不稳定，可先将下界提高，再逐步放宽。

12.3 执行器参数

K p K_p Kp 和 K d K_d Kd 缩放；
编码器零位偏移；
电机力矩上限；
关节摩擦；
电机延迟。

零位偏移随机化能够模拟装配误差和编码器标定误差，但范围过大时会改变默认站姿。应保证随机姿态仍在机械限位内。

12.4 初始状态

每个 episode 重置时随机化：

基座平面位置；
偏航角；
基座线速度和角速度；
关节位置；
关节速度；
基座高度。

随机初始状态能够提高恢复能力，但若初始姿态过于困难，策略会在早期大量摔倒，导致有效采样不足。

12.5 周期性推扰

项目每隔约 4 s 给机器人施加速度扰动，典型范围为：

Δ v x y ∈ $- 0.4 , 0.4$ m / s \Delta v_{xy}\in $-0.4,0.4$ \ \mathrm{m/s} Δvxy∈ $-0.4,0.4$ m/s

Δ ω ∈ $- 0.6 , 0.6$ r a d / s \Delta\omega\in $-0.6,0.6$ \ \mathrm{rad/s} Δω∈ $-0.6,0.6$ rad/s

推扰训练能提高抗冲击能力，但不能替代准确的动力学建模。

12.6 观测噪声

Actor 侧加入 IMU 和关节观测噪声，Critic 侧保持无噪声。这样既训练传感器鲁棒性，又避免价值网络估计过度抖动。

13. 课程学习

一次性把机器人放到最复杂地形和最大速度范围，容易导致训练早期全是失败样本。项目使用课程学习逐步增加难度。

13.1 地形课程

根据机器人在当前地形中的移动距离调整地形等级：

移动距离超过地形长度的一半，提高难度；
移动距离明显低于目标距离，降低难度；
平地、坡面、粗糙地形、楼梯和离散障碍按等级组织。

13.2 奖励权重课程

例如：

垂直速度惩罚从 -2.0 逐渐变到 0；
基座高度惩罚从 -1.0 逐渐增强到 -10.0。

这样可以让策略先学会移动，再逐步收紧姿态和高度要求。

13.3 命令范围课程

速度范围随训练迭代扩大。PPO-CTS-MOE 分支文档给出的示例为：

text 复制代码

20,000 次迭代：
lin_vel_x = [-1, 1]
lin_vel_y = [-1, 1]
ang_vel_z = [-1.5, 1.5]

50,000 次迭代：
lin_vel_x = [-2, 2]
lin_vel_y = [-1, 1]
ang_vel_z = [-2, 2]

实际自研机器人能否达到该速度取决于腿长、电机能力、减速比、供电和机械强度。不能因为训练命令允许 2 m/s，就直接在实物上给出同样命令。

14. MoE-CTS 算法

14.1 传统两阶段教师---学生方法

传统做法通常分两步：

教师策略使用特权信息训练；
固定教师，再用监督学习训练学生模仿教师动作。

问题是学生训练阶段不会继续影响教师，教师也无法适应学生的表示能力。两阶段训练还需要分别保存、加载和调试两套过程。

14.2 并发教师---学生

CTS 把并行环境分成教师组和学生组。项目中教师环境比例为 0.75，学生环境比例为 0.25。

教师潜变量：

z t = L2Norm ⁡ ( E t ( o c r i t i c ) ) z_t= \operatorname{L2Norm} \left( E_t(o_{\mathrm{critic}}) \right) zt=L2Norm(Et(ocritic))

学生潜变量：

z s = L2Norm ⁡ ( E s ( o h i s t o r y ) ) z_s= \operatorname{L2Norm} \left( E_s(o_{\mathrm{history}}) \right) zs=L2Norm(Es(ohistory))

教师和学生共享同一个 Actor：

a ∼ π θ ( a ∣ $z , o s i n g l e$ ) a\sim\pi_\theta \left( a\mid $z,o_{\\mathrm{single}}$ \right) a∼πθ(a∣ $z,osingle$ )

Critic 使用特权观测估值：

V = V ϕ ( $z d e t a c h , o c r i t i c$ ) V= V_\phi \left( $z_{\\mathrm{detach}},o_{\\mathrm{critic}}$ \right) V=Vϕ( $zdetach,ocritic$ )

潜变量在进入 Critic 时停止梯度，可避免价值损失直接改变编码器表示。

14.3 潜变量蒸馏

学生编码器逼近教师编码器输出：

L l a t e n t = ∥ z s − stopgrad ⁡ ( z t ) ∥ 2 2 L_{\mathrm{latent}}= \left\| z_s- \operatorname{stopgrad}(z_t) \right\|_2^2 Llatent=∥zs−stopgrad(zt)∥22

stopgrad 表示教师输出作为监督目标，不通过该损失反向更新教师编码器。

14.4 Mixture of Experts

学生编码器使用多个专家。门控网络输出专家权重：

g = Softmax ⁡ ( G ( o h i s t o r y ) ) g= \operatorname{Softmax} \left( G(o_{\mathrm{history}}) \right) g=Softmax(G(ohistory))

第 i i i 个专家输出：

e i = E i ( B ( o h i s t o r y ) ) e_i= E_i \left( B(o_{\mathrm{history}}) \right) ei=Ei(B(ohistory))

学生潜变量为：

z s = L2Norm ⁡ ( ∑ i = 1 N g i e i ) z_s= \operatorname{L2Norm} \left( \sum_{i=1}^{N}g_i e_i \right) zs=L2Norm(i=1∑Ngiei)

项目设置：

N = 8 N=8 N=8

不同专家可以分别对平地、坡面、楼梯、冲击恢复或不同运动模式形成差异化响应。门控不是硬切换，而是对专家输出进行连续加权。

14.5 专家负载均衡

如果门控长期只使用一个专家，其余专家将无法学习。项目加入负载均衡损失：

L b a l a n c e = ∥ mean ⁡ ( g ) − 1 N 1 ∥ 2 2 L_{\mathrm{balance}}=\left\|\operatorname{mean}(g) -\frac{1}{N}\mathbf 1 \right\|_2^2 Lbalance= mean(g)−N11 22

学生总损失：

L s t u d e n t = L l a t e n t + α L b a l a n c e L_{\mathrm{student}}= L_{\mathrm{latent}} + \alpha L_{\mathrm{balance}} Lstudent=Llatent+αLbalance

其中：

α = 0.01 \alpha=0.01 α=0.01

14.6 联合优化目标

MoE-CTS 的总优化可概括为：

L t o t a l = L P P O + λ s L s t u d e n t L_{\mathrm{total}}= L_{\mathrm{PPO}} + \lambda_s L_{\mathrm{student}} Ltotal=LPPO+λsLstudent

PPO 负责提高任务回报，蒸馏损失负责让学生从本体历史观测中恢复教师潜变量。

14.7 部署时保留什么

部署阶段不保留：

教师编码器；
Critic；
特权观测；
地形高度扫描；
仿真中的真实线速度和接触力。

部署阶段保留：

观测归一化；
历史缓存；
学生 MoE 编码器；
Actor；
动作缩放和关节映射。

15. 训练超参数

15.1 PPO 分支常用参数

参数	数值
并行环境数	4096
每环境 rollout 步数	24
PPO epoch	5
mini-batch 数	4
学习率	1 × 10 − 3 1 \times 10^{-3} 1×10−3
折扣因子 γ \gamma γ	0.99
GAE 参数 λ \lambda λ	0.95
裁剪参数 ϵ \epsilon ϵ	0.2
熵系数	0.01
价值损失系数	1.0
最大梯度范数	1.0
目标 KL	0.01
物理步长	0.005 s
控制降采样	4
策略频率	50 Hz
Episode 时长	25 s

15.2 MoE-CTS 扩展参数

参数	数值
教师环境比例	0.75
学生环境比例	0.25
专家数量	8
潜变量维度	32
历史长度	10
学生编码器学习率	1 × 10 − 3 1 \times 10^{-3} 1×10−3
负载均衡系数	0.01
最大训练迭代	300000
模型保存间隔	500

16. 软件依赖

16.1 `PPO` 分支

仓库 README 给出的主要版本为：

类别	依赖
操作系统	Linux，推荐 Ubuntu
Python	与 Isaac Lab 2.2.0 环境一致
仿真	Isaac Sim 5.0.0
训练框架	Isaac Lab 2.2.0
强化学习	RSL-RL 2.3.1
深度学习	PyTorch + CUDA
配置	Hydra、YAML
模型导出	TorchScript、ONNX
C++ 推理	ONNX Runtime 1.22.0
编译	CMake、C++17
通信	CycloneDDS、Unitree SDK2
Sim2Sim	MuJoCo
实物接口	USB-CAN、USB 串口、自制 IMU 协议

Python 工程中还会使用：

NumPy；
SciPy；
Gymnasium；
Matplotlib；
PyYAML；
tqdm；
psutil；
trimesh；
h5py；
prettytable。

这些名称在仓库 pyproject.toml 的代码检查配置中出现，但并不等同于完整的固定版本依赖清单。以 Isaac Lab 环境和包内 setup.py 为准。

16.2 `PPO-CTS-MOE` 分支

该分支 README 给出的安装组合为：

bash 复制代码

conda create -n legbot_lab python=3.11
conda activate legbot_lab

pip install --upgrade pip

pip install isaaclab[isaacsim,all]==2.3.2.post1 \
  --extra-index-url https://pypi.nvidia.com

pip install -U torch==2.7.0 torchvision==0.22.0 \
  --index-url https://download.pytorch.org/whl/cu128

python -m pip install -e source/robot_lab
python -m pip install -e source/rsl_rl

pip install mujoco pygame

这组版本与 PPO 分支不同。切换分支时建议单独创建 Conda 环境，避免 Isaac Lab、PyTorch、CUDA 和自定义 RSL-RL 相互覆盖。

16.3 C++ 侧常见系统库

实物部署通常还需要：

bash 复制代码

sudo apt update
sudo apt install -y \
  build-essential \
  cmake \
  git \
  pkg-config \
  libyaml-cpp-dev

CycloneDDS、Unitree SDK2 和 ONNX Runtime 的安装位置需要与 CMake 配置一致。aarch64 板载计算机必须使用 aarch64 版本的 ONNX Runtime，不能复制 x86_64 动态库。

17. `PPO` 分支运行步骤

17.1 获取代码

bash 复制代码

git clone https://github.com/Robot-Nav/legbot_lab.git
cd legbot_lab
git checkout PPO

确认分支：

bash 复制代码

git branch --show-current

输出应为：

text 复制代码

PPO

17.2 激活 Isaac Lab 环境

bash 复制代码

conda activate env_isaaclab

检查 Python：

bash 复制代码

which python
python --version

17.3 安装训练包

在仓库根目录执行：

bash 复制代码

pip install -e legbot_rl_lab/source/unitree_rl_lab

检查任务是否注册：

bash 复制代码

python legbot_rl_lab/scripts/rsl_rl/train.py --help

17.4 启动训练

bash 复制代码

python legbot_rl_lab/scripts/rsl_rl/train.py \
  --task Unitree-Legbot-Velocity \
  --headless \
  --num_envs 4096 \
  --max_iterations 50000

显存不足时先降低环境数：

bash 复制代码

python legbot_rl_lab/scripts/rsl_rl/train.py \
  --task Unitree-Legbot-Velocity \
  --headless \
  --num_envs 1024 \
  --max_iterations 50000

17.5 指定随机种子

bash 复制代码

python legbot_rl_lab/scripts/rsl_rl/train.py \
  --task Unitree-Legbot-Velocity \
  --headless \
  --seed 42

正式对比实验至少使用 3～5 个随机种子，并报告均值和标准差。

17.6 恢复训练

自动恢复最新运行：

bash 复制代码

python legbot_rl_lab/scripts/rsl_rl/train.py \
  --task Unitree-Legbot-Velocity \
  --resume \
  --headless

手动指定：

bash 复制代码

python legbot_rl_lab/scripts/rsl_rl/train.py \
  --task Unitree-Legbot-Velocity \
  --resume \
  --load_run 2026-06-25_17-11-16 \
  --checkpoint model_108.pt \
  --headless

17.7 推理与导出

bash 复制代码

python legbot_rl_lab/scripts/rsl_rl/play.py \
  --task Unitree-Legbot-Velocity

典型导出目录：

text 复制代码

logs/rsl_rl/unitree_legbot_velocity/<run_name>/exported/
├── policy.pt
├── policy.onnx
└── deploy.yaml

17.8 编译串口网关

bash 复制代码

cd serial_dds_gateway
mkdir -p build
cd build

cmake -S .. -B .
cmake --build . -j$(nproc)

17.9 编译控制器

bash 复制代码

cd legbot_rl_lab/deploy/robots/legbot
mkdir -p build
cd build

cmake -S .. -B .
cmake --build . -j$(nproc)

17.10 启动实物通信

终端 1：

bash 复制代码

cd serial_dds_gateway

./build/dds_to_serial_gateway \
  --serial-port-a /dev/myttyCAN0 \
  --serial-port-b /dev/myttyCAN1 \
  --imu-port /dev/myttyIMU \
  --network lo \
  --tick-hz 500 \
  --joint-bias-load-file config/joint_prone_bias.fatu.txt \
  --send-disable-on-exit

终端 2：

bash 复制代码

cd legbot_rl_lab/deploy/robots/legbot

./build/legbot_ctrl --network lo

17.11 FSM 状态切换

项目状态机大致为：

text 复制代码

Passive --LT+A--> FixStand --Start--> Velocity
   ^                 ^                  |
   |                 |                  |
   +------ LT+B -----+------ LT+B ------+

建议严格按以下顺序：

悬空或支撑状态检查电机方向；
进入 Passive，确认阻尼有效；
进入 FixStand，确认默认站姿与关节零位；
小幅速度命令测试；
再进入完整 RL 速度控制。

18. `PPO-CTS-MOE` 分支运行步骤

18.1 切换分支

bash 复制代码

git checkout PPO-CTS-MOE
git branch --show-current

18.2 建立独立环境

bash 复制代码

conda create -n legbot_moe_cts python=3.11
conda activate legbot_moe_cts

18.3 安装 Isaac Lab 和 PyTorch

bash 复制代码

pip install --upgrade pip

pip install isaaclab[isaacsim,all]==2.3.2.post1 \
  --extra-index-url https://pypi.nvidia.com

pip install -U torch==2.7.0 torchvision==0.22.0 \
  --index-url https://download.pytorch.org/whl/cu128

CUDA 版本必须与显卡驱动兼容。安装前可检查：

bash 复制代码

nvidia-smi

18.4 安装本地包

bash 复制代码

python -m pip install -e source/robot_lab
python -m pip install -e source/rsl_rl

18.5 训练

bash 复制代码

python scripts/rsl_rl/train.py \
  --task=RobotLab-Legbot-v0 \
  --headless

自定义参数：

bash 复制代码

python scripts/rsl_rl/train.py \
  --task=RobotLab-Legbot-v0 \
  --headless \
  --num_envs 4096 \
  --max_iterations 300000 \
  --experiment_name legbot_moe_cts \
  --run_name seed42

18.6 评估和导出

bash 复制代码

python scripts/rsl_rl/play.py \
  --task=RobotLab-Legbot-v0 \
  --checkpoint logs/rsl_rl/legbot_moe_cts/<run_name>/model_<iter>.pt

导出的学生策略内部维护历史缓存，因此部署端只需要持续输入当前单帧观测。

18.7 MuJoCo Sim2Sim

安装：

bash 复制代码

pip install mujoco pygame

在配置中设置策略路径：

yaml 复制代码

policy_path: "{ROOT_DIR}/logs/rsl_rl/legbot_moe_cts/<timestamp>/exported/policy.pt"

运行：

bash 复制代码

python deploy/deploy_mujoco/deploy_legbot.py

切换场景可修改：

yaml 复制代码

xml_path: "{ROOT_DIR}/resources/legbot/flat.xml"

可选场景包括：

text 复制代码

flat.xml
stairs.xml
boxes.xml
stairs_and_slope.xml

19. Sim2Real 数据链路

19.1 训练端输出

训练端需要导出：

网络权重；
观测归一化参数；
观测顺序；
历史长度；
动作缩放；
默认关节角；
关节映射；
策略控制周期；
动作和观测裁剪范围。

缺少任何一项，都可能导致部署端输入与训练端不一致。

19.2 部署端输入构造

部署端单帧观测应严格按训练顺序拼接：

text 复制代码

base_ang_vel
projected_gravity
velocity_commands
joint_pos_rel
joint_vel_rel
last_action

关节位置应使用：

q r e l = q − q d e f a u l t q_{\mathrm{rel}}=q-q_{\mathrm{default}} qrel=q−qdefault

关节速度应乘训练时相同缩放。投影重力必须采用相同四元数顺序和旋转方向。

19.3 历史缓存

对于 10 帧历史，部署端要明确：

新观测放在缓存头部还是尾部；
初始缓存填零还是重复第一帧；
episode 重置时是否清空；
输入展平顺序是"按时间"还是"按特征"；
ONNX 导出是否已在模型内部维护缓存。

PPO-CTS-MOE 导出器说明策略内部维护历史，而 PPO 分支通常需要依据部署配置确认。

19.4 动作输出

推理输出需要经过：

动作裁剪；
动作缩放；
默认关节角偏置；
关节顺序映射；
机械限位；
PD 控制；
电机侧力矩和速度限制。

20. 安全保护

真实机器人不能只依赖策略奖励约束。项目提供 FSM 和多级安全限制。

建议至少包含：

20.1 关节位置限制

q i min ⁡ ≤ q i ≤ q i max ⁡ q_i^{\min}\le q_i\le q_i^{\max} qimin≤qi≤qimax

20.2 关节速度限制

∣ q ˙ i ∣ ≤ q ˙ i max ⁡ |\dot q_i|\le \dot q_i^{\max} ∣q˙i∣≤q˙imax

20.3 力矩限制

∣ τ i ∣ ≤ τ i max ⁡ ( q ˙ i ) |\tau_i|\le \tau_i^{\max}(\dot q_i) ∣τi∣≤τimax(q˙i)

20.4 姿态保护

当横滚或俯仰超过阈值时，退出 RL 状态并进入阻尼或失能状态。

20.5 通信超时

若连续若干周期未收到新状态，应停止发送运动命令，不能继续复用旧动作。

20.6 温度、电压和电流保护

真实电机应监测：

绕组或驱动器温度；
母线电压；
电流；
通信错误码；
编码器异常。

20.7 急停

硬件急停必须独立于 RL、DDS 和主控软件，能够直接切断使能或进入安全阻尼。

21. 常见问题与排查方法

21.1 训练一启动就摔倒

重点检查：

默认关节角是否与模型一致；
重力方向和坐标系；
关节正方向；
初始基座高度；
足端碰撞体；
电机增益；
动作缩放；
关节顺序。

21.2 训练奖励增长，但机器人只抖动

可能原因：

跟踪奖励过大，平滑惩罚过小；
策略通过高频动作利用物理引擎误差；
控制频率与动作延迟不匹配；
关节加速度惩罚权重过小；
电机模型过于理想；
接触参数不合理。

21.3 Isaac Lab 能走，MuJoCo 不能走

依次检查：

关节顺序；
默认角；
动作缩放；
PD 增益；
控制频率；
四元数顺序；
IMU 坐标系；
质量和惯量；
足端摩擦；
策略输入归一化。

21.4 MuJoCo 能走，实物前倾

常见原因：

实物质心与 URDF 不一致；
前后腿电机零位不同；
小腿减速比映射错误；
IMU 安装姿态未补偿；
实物电机力矩不足；
电池电压下降；
通信延迟大于训练随机化范围。

21.5 ONNX Runtime 找不到动态库

先查找：

bash 复制代码

find /usr /usr/local /opt "$HOME" \
  -name "libonnxruntime.so*" 2>/dev/null

临时加入：

bash 复制代码

export LD_LIBRARY_PATH=/path/to/onnxruntime/lib:$LD_LIBRARY_PATH

长期配置可写入 /etc/ld.so.conf.d/onnxruntime.conf 后执行：

bash 复制代码

sudo ldconfig

必须确认架构：

bash 复制代码

file /path/to/libonnxruntime.so
uname -m

aarch64 系统不能加载 x86-64 动态库。

21.6 显存不足

降低：

--num_envs；
相机或高度扫描分辨率；
地形数量；
渲染开销；
网络宽度；
历史长度。

训练时使用 --headless。

21.7 训练速度异常慢

检查：

是否误启用渲染；
GPU Pipeline 是否启用；
环境数是否过少；
CPU 是否成为地形生成瓶颈；
日志写盘是否过于频繁；
高度扫描射线数量是否过大；
是否在每步执行 Python 循环。

22. 配置修改入口

22.1 修改机器人模型

PPO 分支：

text 复制代码

legbot_rl_lab/source/unitree_rl_lab/unitree_rl_lab/assets/robots/
legbot_rl_lab/unitree_ros/robots/legbot_description/

PPO-CTS-MOE 分支：

text 复制代码

source/robot_lab/robot_lab/assets/
resources/legbot/
legbot_description/

22.2 修改观测和动作

查找：

text 复制代码

ObservationsCfg
ActionsCfg
JointPositionActionCfg
history_length

22.3 修改奖励

查找：

text 复制代码

RewardsCfg
rewards.py
track_lin_vel
action_rate
base_height
feet_regulation

22.4 修改域随机化

查找：

text 复制代码

EventCfg
randomize_rigid_body_mass
randomize_rigid_body_com
randomize_actuator_gains
push
friction

22.5 修改 PPO 参数

查找：

text 复制代码

rsl_rl_ppo_cfg.py
rsl_rl_cfg.py
num_steps_per_env
num_learning_epochs
num_mini_batches
clip_param
desired_kl

22.6 修改 MoE-CTS

查找：

text 复制代码

teacher_env_ratio
expert_num
latent_dim
load_balance_coef
student_encoder_lr

22.7 修改部署

PPO 分支重点文件：

text 复制代码

deploy/robots/legbot/config/config.yaml
State_RLBase.cpp
Types.h
deploy_safety.h
serial_dds_gateway/

PPO-CTS-MOE 分支重点文件：

text 复制代码

deploy/deploy_mujoco/configs/legbot.yaml
deploy_legbot.py
exporter_cts.py

23. 项目价值

23.1 对算法研究的价值

项目覆盖了四足强化学习中的关键问题：

PPO 的并行采样与稳定更新；
历史观测下的隐状态推断；
非对称 Actor-Critic；
教师---学生蒸馏；
Mixture of Experts；
课程学习；
域随机化；
真实电机模型；
Sim2Sim 和 Sim2Real。

23.2 对工程落地的价值

很多开源项目只提供训练环境，Legbot Lab 进一步提供：

策略导出；
C++ 推理；
状态机；
DDS 接口；
串口网关；
真实电机和 IMU 接入；
安全保护；
日志与诊断。

这使其更接近一套机器人控制系统，而不是单纯的强化学习示例。

23.3 对自研四足平台的参考意义

自研机器人最困难的部分往往不是训练 PPO，而是统一以下内容：

URDF 与实物质量；
仿真和实物关节顺序；
电机方向和减速比；
IMU 安装坐标；
控制周期；
通信延迟；
默认关节角；
PD 增益；
动作和观测缩放。

该项目的主要参考价值正是在这些接口层。

24. 可继续改进的方向

24.1 统一配置体系

text 复制代码

algorithm:
  type: ppo | moe_cts

deployment:
  backend: onnx_cpp | torchscript_python

这样能共享机器人模型、奖励、域随机化和部署接口。

24.2 加入自动一致性检查

训练导出时自动生成：

观测维度哈希；
关节顺序哈希；
默认角；
缩放系数；
控制周期；
网络输入输出维度；
模型质量和惯量摘要。

部署启动时进行校验，不一致则拒绝进入 RL 状态。

24.3 增加多随机种子评估

至少统计：

平均速度跟踪误差；
摔倒率；
推扰存活率；
单位距离能耗；
足端滑移；
峰值力矩；
不同摩擦和负载下的成功率。

24.4 加入实物系统辨识

可对以下参数做离线或在线辨识：

电机摩擦；
力矩常数；
延迟；
关节零位；
基座质心；
足地摩擦；
IMU 偏置。

辨识结果用于缩小域随机化范围，提高策略有效容量。

24.5 MoE 专家可解释性

记录不同地形下门控权重：

g 1 , ... , g 8 g_1,\ldots,g_8 g1,...,g8

分析是否存在专家塌缩，以及某些专家是否与楼梯、坡面、推扰恢复等状态相关。

24.6 安全策略外壳

在 RL 动作外增加安全过滤器，例如：

关节可达性约束；
力矩---速度约束；
基座姿态预测；
控制屏障函数；
异常动作变化率检测。

25. 参考资料

Robot-Nav, legbot_lab

https://github.com/Robot-Nav/legbot_lab
Hongxi Wang, Haoxiang Luo, Wei Zhang, Hua Chen, Combining Teacher-Student with Representation Learning: A Concurrent Teacher-Student Reinforcement Learning Paradigm for Legged Locomotion

https://arxiv.org/abs/2405.10830
John Schulman et al., Proximal Policy Optimization Algorithms

https://arxiv.org/abs/1707.06347
Nikita Rudin et al., Learning to Walk in Minutes Using Massively Parallel Deep Reinforcement Learning

https://proceedings.mlr.press/v164/rudin22a.html
NVIDIA, Isaac Lab Documentation

https://isaac-sim.github.io/IsaacLab/
leggedrobotics, rsl_rl

https://github.com/leggedrobotics/rsl_rl
Google DeepMind, MuJoCo

https://github.com/google-deepmind/mujoco
Eclipse Foundation, Cyclone DDS

https://github.com/eclipse-cyclonedds/cyclonedds
wty-yy Tianyang Wu, 开源大佬

https://github.com/wty-yy/go2_rl_gym

26. 总结

Legbot Lab 的核心意义不只在于"用 PPO 训练四足机器人走路"，而在于建立一条可复现的工程链路：

text 复制代码

机器人建模
→ MDP 定义
→ 4096 环境并行训练
→ 历史观测与特权信息
→ 域随机化与课程学习
→ TorchScript/ONNX 导出
→ MuJoCo Sim2Sim
→ C++ FSM 与 DDS
→ 串口电机和 IMU
→ 实物安全运行

默认 PPO 分支更强调部署闭环，PPO-CTS-MOE 分支进一步利用并发教师---学生和专家混合网络，在训练阶段使用完整状态，在部署阶段只依赖可获得的本体观测。

开源 | Legbot Lab：基于 Isaac Lab 的四足机器人 PPO / MoE-CTS 训练与 Sim2Real 部署

1. 项目定位

2. 两个分支分别包含什么

2.1 PPO 分支

2.2 PPO-CTS-MOE 分支

2.3 为什么需要分开说明

3. 项目总体架构

3.1 训练层

3.2 策略层

3.3 验证层

3.4 硬件层

4. 目录结构与模块职责

4.1 PPO 分支主要目录

4.2 PPO-CTS-MOE 分支主要目录

5. Legbot 机器人模型

5.1 自由度和关节结构

5.2 机器人参数

5.3 惯量和质心为什么重要

6. 强化学习任务的 MDP 建模

6.1 为什么是部分可观测问题

7. PPO 算法原理

7.1 概率比

7.2 裁剪代理目标

7.3 TD 残差

7.4 广义优势估计

7.5 目标回报

7.6 价值函数损失

7.7 策略熵

7.8 总损失

7.9 一次迭代包含多少数据

8. 非对称 Actor-Critic

8.1 Actor 观测

8.2 Critic 特权观测

8.3 投影重力

9. 动作空间与底层 PD 控制

10. 电机模型

10.1 摩擦模型

10.2 力矩---速度限幅

10.3 电机延迟

11. 奖励函数设计

11.1 线速度跟踪

11.2 偏航角速度跟踪

11.3 垂直速度惩罚

11.4 横滚和俯仰角速度惩罚

11.5 关节力矩惩罚

11.6 关节功率惩罚

11.7 动作变化率

11.8 二阶动作平滑

11.9 基座高度

11.10 足端调节

11.11 当前分支常见权重

12. 域随机化

12.1 质量和惯量

12.2 摩擦和恢复系数

12.3 执行器参数

12.4 初始状态

12.5 周期性推扰

12.6 观测噪声

13. 课程学习

13.1 地形课程

13.2 奖励权重课程

13.3 命令范围课程

14. MoE-CTS 算法

14.1 传统两阶段教师---学生方法

14.2 并发教师---学生

14.3 潜变量蒸馏

14.4 Mixture of Experts

14.5 专家负载均衡

14.6 联合优化目标

14.7 部署时保留什么

15. 训练超参数

15.1 PPO 分支常用参数

15.2 MoE-CTS 扩展参数

16. 软件依赖

16.1 PPO 分支

16.2 PPO-CTS-MOE 分支

16.3 C++ 侧常见系统库

17. PPO 分支运行步骤

17.1 获取代码

17.2 激活 Isaac Lab 环境

2.1 `PPO` 分支

2.2 `PPO-CTS-MOE` 分支

4.1 `PPO` 分支主要目录

4.2 `PPO-CTS-MOE` 分支主要目录

16.1 `PPO` 分支

16.2 `PPO-CTS-MOE` 分支

17. `PPO` 分支运行步骤

18. `PPO-CTS-MOE` 分支运行步骤
