在数码设备、工控主板、便携电源的 DC-DC 转换电路里，MOSFET 作为电路核心 "电子阀门"，它的导通损耗、载流能力、开关速度直接决定整机能效、温升与使用寿命。随着电子产品小型化、大电流、低功耗需求持续升级，市场急需一款兼顾超低导通电阻、宽电压驱动、标准贴片封装、高可靠性的国产功率 MOS 器件。

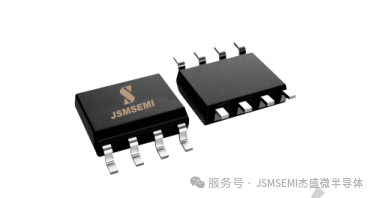

杰盛微（JSMSemi）深耕沟槽功率 MOS 研发制造多年，依托自研高密度先进沟槽工艺，全新推出JSM4430 30V N 沟道增强型 MOSFET，采用通用 SOP-8 贴片封装，完美适配同步降压变换器、电路负载开关等主流低压大功率场景，兼顾 4.5V 低压逻辑驱动与 10V 标准驱动，凭借行业领先的导通电阻表现，成为低压电源国产化替代、新项目设计的高性价比核心方案。今天这篇推文，带大家全面拆解 JSM4430 的工艺优势、核心参数、性能曲线、落地应用与封装设计，电源工程师选型干货一次吃透。
一、工艺内核：高密度沟槽技术，从底层降低导通损耗
市面上传统低压 MOS 管普遍存在导通电阻偏高、大电流下发热严重、低压驱动性能衰减等痛点，杰盛微 JSM4430 从晶圆工艺端完成针对性优化。
器件采用高密度先进沟槽 Trench 工艺制造，芯片内部沟槽单元密度大幅提升，优化载流子导通通道，从物理层面压缩R_{DS(ON)数值。区别于传统平面 MOS 结构，沟槽工艺能在同等芯片面积下实现更大导电截面积，既控制器件封装体积，又大幅削减电流导通时的功率损耗。
同时器件整体设计围绕大电流持续工作优化，内部金属布线加厚，配合 SOP8 封装多引脚并联布局，解决单引脚引线阻抗过高、电流承载受限的问题，即便长期 20A 峰值电流运行，也能维持稳定导通特性。全流程生产严格遵循 RoHS 环保标准，无铅制程满足消费电子、工业设备出口合规要求，适配全球各类终端产品认证需求。
二、核心硬件参数一览，两大驱动电压全覆盖
1. 极限额定参数（TA=25℃，电路设计必须预留降额余量）
所有绝对最大额定值为器件应力上限，长期工作不可触及，是电路安全设计的基础门槛：
-
漏源耐压V_{DSS：30V，适配 12V/24V 低压直流系统，应对开关尖峰电压留有充足安全裕量；
-
栅源耐压V_{GSS：±20V，有效规避驱动电压波动、静电冲击损坏栅极氧化层；
-
连续漏极电流I_：25℃环境 20A，70℃高温环境 15A，大电流场景无需多管并联；
-
最大耗散功率P_：25℃下 3.0W，70℃下降至 2.1W；
-
工作结温区间：-55℃~+150℃，高低温设备、户外工控场景均可稳定运行；
-
结到环境热阻R_{θJA：85℃/W，配合 PCB 大面积铺铜可进一步优化散热表现。
2. 行业优势导通电阻，双驱动电压适配主流电源 IC
导通电阻R_{DS(ON)是同步 Buck、负载开关选型第一核心指标，损耗公式P=I_D\^2×R_{DS(ON)直接说明：同等电流下，内阻越小，发热越少、转换效率越高。JSM4430 两组典型内阻表现适配市场绝大多数驱动芯片：
-
V_{GS}=10标准驱动：典型仅 4.5mΩ，传统同规格器件普遍 6~10mΩ，大电流工况损耗降低 30% 以上；
-
V_{GS}=4.5低压逻辑驱动：典型 6mΩ，兼容笔记本、主板、便携设备低压电源控制器，无需额外升压驱动电路，简化外围设计。
3. 关键电气特性，平衡开关速度与稳态性能
-
漏源击穿电压最小值 30V，阈值开启电压最低 1.0V，低压驱动下导通响应灵敏；
-
总栅电荷Q_区间 28.5\++37nC，栅漏电荷典型 15.6nC，开关开通时间 19\++38ns，适配中高频 DC-DC 电路，开关损耗可控；
-
内置原生体二极管，正向压降典型 0.76V，同步整流死区阶段自主续流，无需额外外接二极管，精简 BOM 成本；
-
关态漏电流控制优异，24V 关断电压下漏电损耗极低，待机功耗表现优秀。
三、七大特性曲线，看懂真实工况下器件性能
杰盛微规格书完整配套 7 组标准化特性曲线，工程师可直接用于损耗仿真、温升预判、极限工况验证，避开选型踩坑：
-
导通区特性（ I_D-V_{DS）：3V/3.5V/4V/10V 多组栅压对比，清晰体现栅极电压对导通电流的增益，设计时优先选用 4.5V 以上驱动，充分释放器件载流能力；
-
转移特性（ I_D-V_{GS）：25℃与 125℃高温曲线对照，高温下阈值电压小幅下降，低温启动性能稳定，宽温设备适配性强；
-
导通电阻与电流曲线 ：10V 驱动内阻稳定维持 4mΩ 左右，4.5V 驱动约 5\++6mΩ，0\++60A 区间内阻涨幅平缓，峰值电流下不会出现发热失控；
-
归一化内阻 - 温度曲线：导通电阻具备正温度系数，温度越高内阻小幅上升，4.5V 驱动温漂略高于 10V 驱动，高温高负载电路优先选用 10V 驱动方案；
-
内阻与栅压曲线：栅压低于 4V 时内阻急剧飙升，明确不推荐 3.3V 及以下低压直驱，避免效率大幅下滑；
-
体二极管特性：高温下体二极管正向压降更低，减少续流阶段损耗，提升同步整流整体效率；
-
瞬态热阻抗曲线：支持脉冲峰值电流工况结温计算，电池瞬时放电、短时峰值负载场景可精准评估散热方案。

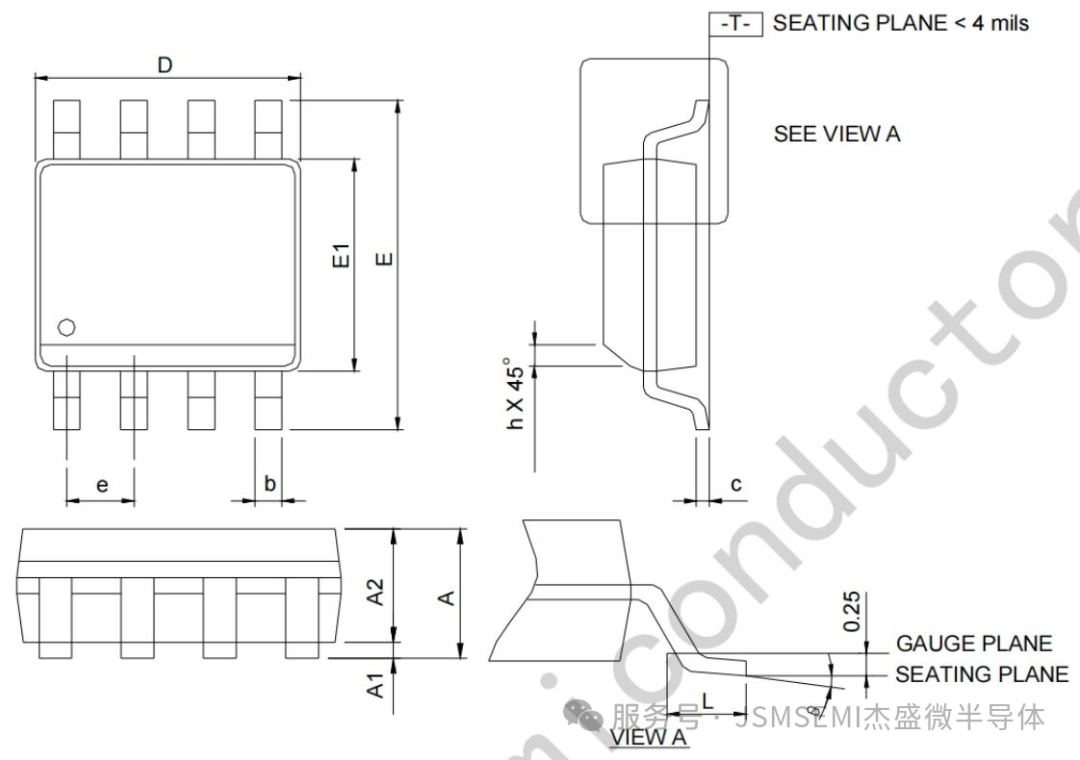

四、SOP8 优化引脚布局，解决大电流散热痛点
市面常规 SOP8 MOS 多为单 S、单 D 引脚设计，大电流工作引线发热严重。JSM4430 采用多引脚并联创新排布：
-
左侧 3 支引脚并联为源极 S，1 支引脚为栅极 G；
-
右侧 4 支引脚全部并联为漏极 D；

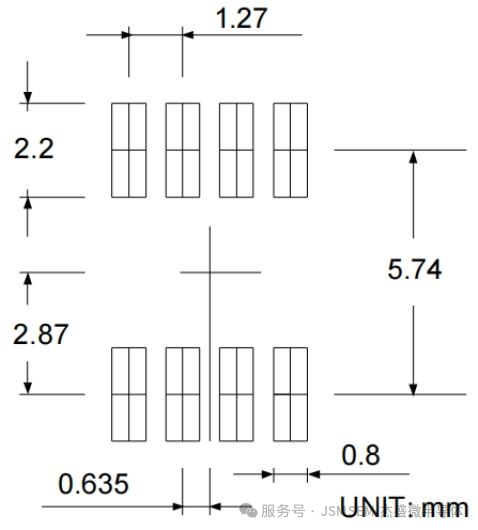

多引脚并联大幅降低引脚等效阻抗，电流分流均匀，同时增大器件与 PCB 焊盘接触面积，散热能力显著提升。封装严格遵循 JEDEC MS-012 AA 标准，配套标准化 PCB 焊盘尺寸，兼容全行业 SOP8 自动化贴片产线，无需修改现有钢网、贴片程序，可直接替代同封装竞品器件，国产化替换零改板成本。
五、核心落地应用场景，覆盖全品类低压电源
依托 30V 耐压、20A 持续电流、双驱动兼容三大核心优势，JSM4430 可覆盖绝大多数低压功率开关场景，是多行业通用型 MOS 方案：
1. 同步 Buck DC-DC 变换器（主力应用）
笔记本主板供电、一体机电源、工业控制板 POL 负载点电源、快充适配器同步整流回路。作为下桥同步整流管，极低R_{DS(ON)大幅降低续流损耗，整机转换效率提升 5%~12%，同等功率下缩小散热铜箔面积，助力设备小型化设计。
2. 系统负载开关
笔记本电池通路、Type-C 端口电源开关、工控模块电源使能控制、智能家居设备配电开关。器件栅极阈值电压低，MCU IO 口可直接驱动，关态漏电流小，有效降低设备待机功耗。
3. 小型低压驱动电路
小型直流风扇、微型电机驱动、LED 大功率调光电路，30V 耐压覆盖 24V 以内低压驱动系统，单管即可承载驱动电流，简化外围功率回路。
