概述
CoreSight是ARM公司开发的一套片上系统（SoC）调试与追踪架构，旨在为嵌入式处理器（如Cortex系列CPU）提供高效的实时监控、性能分析和故障诊断能力。在这一架构中，ATB（Advanced Trace Bus） 是一个关键组件，它作为专用数据传输通道，负责在芯片内部高效、可靠地传递调试和追踪信息。以下我将从定义、核心作用、工作原理、技术优势及实际应用场景五个方面进行详细阐述。
ATB的定义与CoreSight背景
ATB（Advanced Trace Bus）是CoreSight架构中的标准化总线协议，专为高带宽、低延迟的追踪数据传输而设计。它并非物理总线，而是一套逻辑接口规范，定义了数据包格式、流控制机制和时钟同步规则。

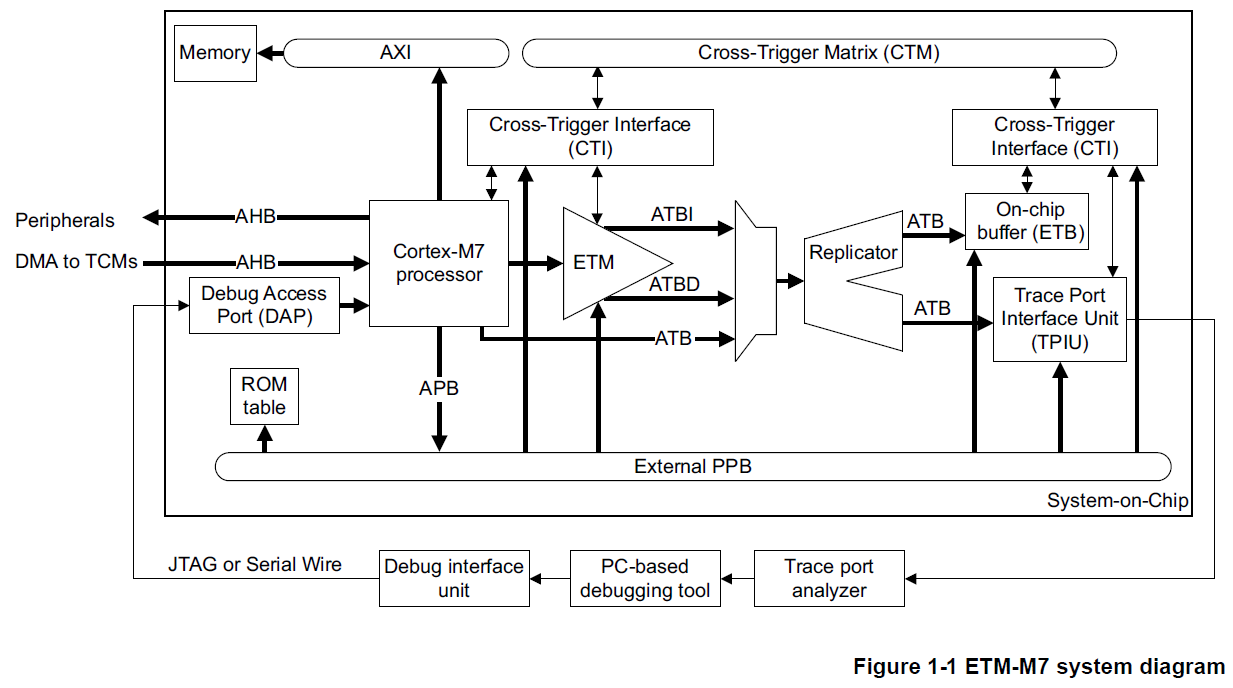

在CoreSight生态中，ATB作为"中枢神经系统"，连接各类调试组件：上游包括追踪源（如ETM，Embedded Trace Macrocell，用于捕获指令流和数据访问）、性能监控单元（PMU），下游则连接追踪接收器（如TPIU，Trace Port Interface Unit，用于输出数据到外部调试器）。
这一设计源于ARM对现代SoC复杂性的应对------随着多核处理器普及，传统JTAG调试方式因带宽瓶颈和侵入性过强而失效，ATB通过分离调试数据流与主系统总线，实现了非侵入式监控，确保系统在全速运行时仍能实时捕获关键事件。
简言之，ATB是CoreSight实现"透明调试"的基石，其协议版本（如ATB 4.0）持续演进以支持更高吞吐量（例如每通道达数Gbps）和能效优化。
ATB的核心作用：数据路由与聚合
ATB的核心作用在于高效路由和聚合多源追踪数据，解决SoC调试中的"信息孤岛"问题。
具体而言，它通过三个关键机制实现这一目标：
多路复用传输：ATB支持多条独立通道（通常4-8路），允许多个追踪源（如CPU核心、GPU、DMA控制器）同时发送数据流。这些数据在ATB交叉开关（Crossbar）中动态调度，避免冲突，例如在实时操作系统负载峰值时，优先保障关键任务（如中断处理）的追踪数据不丢失。
数据压缩与过滤：为减少带宽开销，ATB集成硬件级过滤器（如基于地址范围或事件触发的掩码），仅传输用户定义的关键事件（如函数入口/退出或缓存未命中）。同时，它利用协议内嵌的压缩算法（如行程长度编码），将原始追踪数据体积缩减30%-50%，显著降低对主系统性能的影响（典型场景下，开销可控制在5%以内）。
时间戳同步：ATB为每个数据包添加全局时间戳（基于SoC的参考时钟），使分散的事件（如多核间通信）能在调试器中精确重建时序关系。这在分析竞态条件或延迟瓶颈时至关重要，例如在5G基带芯片调试中，工程师可借此识别毫秒级的调度抖动根源。
本质上，ATB充当"智能管道"，将离散的调试信号转化为结构化数据流，为后续分析提供高质量的输入，而非简单搬运数据。
工作原理与协议细节
ATB的工作原理基于分层协议栈，分为物理层、数据链路层和事务层，确保可靠性与灵活性：
物理层：采用低压差分信号（LVDS）或单端CMOS电气标准，支持点对点或总线拓扑。每个通道包含时钟线（ATCLK）和数据线（ATD），通过源同步传输（Source-Synchronous）抵抗噪声干扰，典型频率达200-500MHz（如Cortex-A78实现中）。
数据链路层：引入流控制机制（如信用计数器），防止接收器过载。当TPIU缓冲区接近满时，ATB会暂停源端传输，避免数据丢失。同时，错误检测码（EDC）校验每包数据完整性，单比特错误可自动重传。
事务层：定义标准化数据包类型，包括：
-
Trace Packet：携带指令地址、数据值或事件标记（如分支预测结果）；
-
Sync Packet：周期性插入同步头，帮助调试器对齐数据流；
-
Trigger Packet：响应外部触发（如断点命中），标记关键时间点。
这一设计使ATB兼容ARM的CoreSight生态系统（如DSTREAM调试探针），并支持动态配置------通过APB（Advanced Peripheral Bus）寄存器，软件可在运行时调整通道优先级或过滤策略，适应不同调试场景（如功耗分析时仅启用PMU数据流）。
技术优势：性能与可扩展性
相比传统调试方案，ATB的突出优势在于其平衡了实时性、可扩展性和资源效率：
非侵入性：ATB独立于AMBA主总线（如AXI），追踪数据传输不占用处理器周期或内存带宽。实测表明，在高端服务器芯片（如Neoverse V1）中，即使全核满载运行，ATB引入的延迟仅1-2个时钟周期，远低于JTAG的微秒级中断开销。
可扩展架构：ATB采用分层拓扑（Hub-and-Spoke），可轻松集成数十个追踪源。例如，在自动驾驶SoC中，它同时处理CPU指令流、NPU张量操作日志和传感器中断事件，通过QoS（服务质量）机制保障安全关键模块（如制动控制）的数据优先级。
能效优化：协议支持时钟门控和电源门控，空闲通道自动下电。在移动设备场景（如智能手机SoC），这可降低调试功耗达40%，延长电池测试时间。
这些优势使ATB成为复杂SoC验证的必备技术，尤其在AI加速器或异构计算领域，它解决了多IP核协同调试的行业痛点。
实际应用场景与行业价值
ATB的实用价值在多个领域得到验证，推动了芯片设计与调试范式的革新：
芯片前验证：在FPGA原型或仿真平台（如Veloce），ATB生成的追踪数据用于预验证RTL行为，减少流片后调试周期。例如，高通在5G modem开发中，利用ATB捕获的指令流分析功耗热点，优化了20%的能效。
量产测试与诊断：在芯片量产阶段，ATB与嵌入式逻辑分析仪（如CoreSight STM）结合，捕获现场故障的"黑匣子"数据。特斯拉Autopilot芯片即通过此机制，远程诊断由内存错误引发的偶发崩溃，缩短了OTA修复时间。
安全与合规：在汽车电子（ISO 26262）和医疗设备（IEC 62304）领域，ATB提供不可篡改的执行日志，用于审计关键安全路径。例如，记录加密引擎的密钥操作序列，确保符合GDPR等法规要求。
长远看，ATB正向AI驱动的调试演进：结合机器学习（如异常检测算法），它可自动识别追踪流中的模式（如死锁前兆），将被动调试转化为主动预防。ARM已将其整合至下一代CoreSight架构，支持RISC-V生态，进一步巩固其在异构计算时代的基础设施地位。
综上，ATB作为CoreSight的核心总线，不仅是数据传输通道，更是实现高效、智能调试的使能技术。它通过标准化协议、低开销设计和强大扩展性，解决了现代SoC调试的复杂性挑战，为芯片从设计到部署的全生命周期提供关键支撑。工程师可借助它深入系统"心脏"，在性能、功耗与可靠性间取得最优平衡。
参考：
ARM CoreSight ETM-M7 Technical Reference Manual r0p1
