Cesium 实现行政区反向遮罩镂空效果（自定义暗色蒙层+矢量/影像底图切换）

前言

Cesium 实现行政区反向遮罩效果，基于 GeoJSON 边界数据，本例中GeoJSON数据为上海市松江区的地理数据。本例效果展示上海松江区范围内地图，地图上超出上海松江区的区域使用半透明暗色画布遮盖；并且本例中的底图支持一键切换矢量瓦片底图与带标注影像底图。

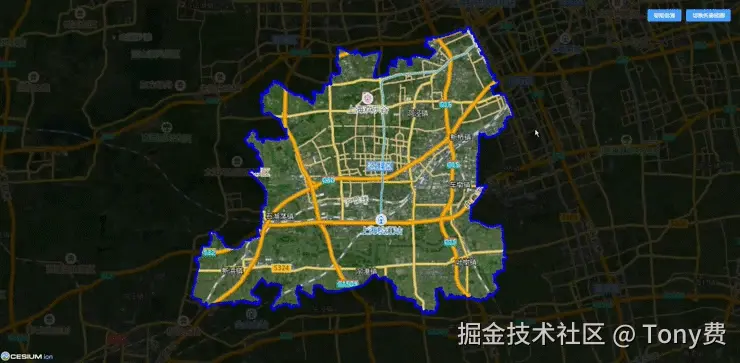

演示动态图示如下：

实现效果:

全局大范围暗色蒙层覆盖地图。
读取 GeoJSON 行政区边界，在对应区域「镂空挖洞」。
仅目标行政区正常显示底图，视觉焦点高度集中。
支持一键切换「矢量底图 / 带注记影像底图」。

核心原理讲解：

1、Cesium 反向遮罩实现原理：

通过 polygon -> hierarchy -> holes 实现 "地图挖洞"：

绘制一个覆盖全球范围的超大矩形面作为底层遮罩。
将目标行政区 GeoJSON 边界坐标，作为该面的孔洞数组 holes。
底层填充半透明黑色，孔洞区域透明透底，实现「外暗内亮」。

2、GeoJSON 多维数组扁平化：

标准行政区 GeoJSON 坐标是多层嵌套数组，Cesium 无法直接解析，需要递归扁平化处理成一维经纬度数组。

3、双底图切换逻辑：

影像模式采用「影像图层 + 文字注记图层」双层叠加，保证卫星图也能看到道路、地名；矢量模式单一图层渲染，保证简洁清爽。切换时清空所有图层再重绘，避免图层叠加残留。

完整代码

1. template 结构：

xml 复制代码

<template>
    <div class="main">

        <!-- 主地图渲染容器 -->
        <div class="content" ref="content" id="earth"></div>

        <!-- 功能按钮区域，地图加载完成后展示 -->
        <div class="btn-border" v-if="isLoading">
            <!-- 镜头复位：飞行至初始视角 -->
            <el-button type="primary" size="default" class="btn" @click="flyTo">初始位置</el-button>
            <!-- 底图切换按钮：矢量底图 / 影像底图互切 -->
            <el-button type="primary" size="default" class="btn" @click="changeMap">{{isImagery ? '切换矢量底图' : '切换影像底图'}}</el-button>
        </div>

    </div>
</template>

2. script 代码：

xml 复制代码

<script setup>
    import { onMounted, nextTick, ref, onUnmounted } from 'vue';
    import { token } from '../../utils/common.js';
    import { ElMessage } from 'element-plus';
    // 上海松江区边界GeoJSON地理数据
    import songjiang from '../../assets/songjiang.json';

    // 地图加载完成标识
    let isLoading = ref(false);

    // 底图类型标记：true=影像底图，false=矢量底图
    let isImagery = ref(true);

    // 全局遮罩外框坐标数组，生成反向遮罩（外部区域暗色遮盖，内部行政区镂空显示）
    let maskDataList = [55.40046568, 64.81241339999998, 176.64339637039996, 64.81241339999998, 176.64339637039998, -4.708978609400006, 55.40046568000002, -4.708978609400044];

    // 组件销毁生命周期：释放Viewer实例，清理WebGL资源，防止内存泄漏
    onUnmounted(() => {
        if (window.viewer) {
            window.viewer.destroy();
            window.viewer = null;
        }
    });

    onMounted(() => {
        nextTick(() => {
            initMap();
        });
    });


    // 初始化主Cesium三维地图
    const initMap = () => {

        // 设置 Cesium Ion 的token
        Cesium.Ion.defaultAccessToken = token;

        // 设置默认视角范围（中国区域）
        Cesium.Camera.DEFAULT_VIEW_RECTANGLE = Cesium.Rectangle.fromDegrees(89.5, 20.4, 110.4, 61.2);

        // 实例化主地图Viewer
        window.viewer = new Cesium.Viewer('earth', {
            animation: false,  // 时间动画控件
            timeline: false,  // 时间轴
            infoBox: false,  // 点击要素弹窗
            geocoder: false,  // 搜索框
            homeButton: false,  // 复位视角按钮
            sceneModePicker: false,  // 2D/3D切换按钮
            baseLayerPicker: false,  // 底图切换面板
            navigationHelpButton: false,  // 操作帮助弹窗
            fullscreenButton: false,  // 全屏按钮
            selectionIndicator: false,  // 选中要素高亮框
            shouldAnimate: false  // 关闭自动动画渲染，节省性能
        });

        // 初始化影像底图：影像图层 + 道路文字注记图层叠加
        let layer1 = new Cesium.UrlTemplateImageryProvider({
            url: "https://webst02.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}",
            minimumLevel: 4,
            maximumLevel: 18
        });
        window.viewer.imageryLayers.addImageryProvider(layer1);

        let layer2 = new Cesium.UrlTemplateImageryProvider({
            url: "http://webst02.is.autonavi.com/appmaptile?x={x}&y={y}&z={z}&lang=zh_cn&size=1&scale=1&style=8",
            minimumLevel: 4,
            maximumLevel: 18
        });
        window.viewer.imageryLayers.addImageryProvider(layer2);

        // 绘制反向遮罩：本例中仅松江区区域正常显示，外部区域暗色遮罩
        drawMask(songjiang, maskDataList);

        isLoading.value = true;
        flyTo();
    };

    const drawMask = (dataHoleList, maskDataList, dataBorderColor = new Cesium.Color.fromBytes(0, 0, 255, 255), maskColor = new Cesium.Color.fromBytes(0, 0, 0, 200)) =>  {

        // 读取GeoJSON内多边形坐标
        let holeList = dataHoleList.features[0].geometry.coordinates;

        // 递归扁平化多维坐标数组
        let holes = dealArr(holeList);

        // 经纬度数组转为笛卡尔坐标
        holes = Cesium.Cartesian3.fromDegreesArray(holes);

        // 创建遮罩多边形，使用hierarchy实现挖洞效果
        let maskPolygon = {
            id: 'maskPolygon',
            name: '遮罩层',
            show: true,
            polygon: {
                hierarchy: {
                    positions: Cesium.Cartesian3.fromDegreesArray(maskDataList),
                    holes: [{ positions: holes }]  // 挖空松江区范围，该区域不被遮挡
                },
                material: maskColor,
                fill: true
            }
        };
        window.viewer.entities.add(maskPolygon);

        // 绘制松江区边界轮廓线
        let maskLine = {
            polyline: {
                positions: holes,
                width: 5,
                material: dataBorderColor,
                clampToGround: true  // 贴地绘制
            }
        };
        window.viewer.entities.add(maskLine);
    };

    // 切换底图类型的方法：矢量底图 <==> 影像底图（影像叠加道路注记）
    const changeMap = () => {

        // 防护：地图实例不存在直接退出
        if (!window.viewer) {
            return;
        }

        // 清空当前所有影像图层
        window.viewer.imageryLayers.removeAll();


        if (!isImagery.value) {

            // 切换为影像底图：影像图层 + 道路文字注记图层叠加
            let layer1 = new Cesium.UrlTemplateImageryProvider({
                url: "https://webst02.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}",
                minimumLevel: 4,
                maximumLevel: 18
            });
            window.viewer.imageryLayers.addImageryProvider(layer1);

            let layer2 = new Cesium.UrlTemplateImageryProvider({
                url: "http://webst02.is.autonavi.com/appmaptile?x={x}&y={y}&z={z}&lang=zh_cn&size=1&scale=1&style=8",
                minimumLevel: 4,
                maximumLevel: 18
            });
            window.viewer.imageryLayers.addImageryProvider(layer2);

        } else {

            // 切换回矢量底图
            let layer = new Cesium.UrlTemplateImageryProvider({
                url: "http://webrd02.is.autonavi.com/appmaptile?lang=zh_cn&size=1&scale=1&style=8&x={x}&y={y}&z={z}",
                minimumLevel: 4,
                maximumLevel: 18
            });
            window.viewer.imageryLayers.addImageryProvider(layer);

        }

        // 切换状态标识
        isImagery.value = !isImagery.value;

    };

    // 递归扁平化多维坐标数组的方法
    const dealArr = (arr) => {
        let newArrFun = function (arr) {
            return arr.reduce((pre, cur) => {
                return pre.concat(Array.isArray(cur) ? newArrFun(cur) : cur)
            }, [])
        }
        let newArr = newArrFun(arr);
        return newArr;
    }

    // 相机飞行至预设初始视角（上海松江区域）的方法
    const flyTo = () => {
        window.viewer.camera.flyTo({
            destination: Cesium.Cartesian3.fromDegrees(121.21709895255839, 31.01351793218674, 66403.24207453332),
            orientation: {
                heading: Cesium.Math.toRadians(359.8090548395541),  // 航向角
                pitch: Cesium.Math.toRadians(-89.63236031882052),  // 俯仰角
                roll: Cesium.Math.toRadians(0)  // 翻滚角
            },
            duration: 3  // 飞行时长3秒
        });
    };
</script>

3. css样式代码：

css 复制代码

.main {
    width: 100%;
    height: 100vh;
    position: relative;
}

.content {
    width: 100%;
    height: 100%;
    position: relative;
    z-index: 1;
}

.btn-border {
    position: absolute;
    right: 24px;
    top: 24px;
    z-index: 2;
    display: flex;
    justify-content: start;
    align-items: stretch;
}

.btn {
    margin-left: 20px;
    cursor: pointer;
}

关键踩坑总结

1、挖洞不生效、遮罩全覆盖

大概率是 GeoJSON 坐标环方向问题（顺时针/逆时针）。Cesium 对孔洞坐标环方向严格校验，坐标顺序错误会导致镂空失效。

2、底图切换残留图层

必须使用 imageryLayers.removeAll() 清空所有图层再重绘，不能直接覆盖，否则会出现图层叠加、透明度异常。

3、GeoJSON多维坐标解析失败

行政区域、复杂多边形 GeoJSON 一定是多层嵌套，必须递归扁平化，否则 fromDegreesArray 解析报错、图形不显示。

本文案例中使用的高德瓦片资源仅用于学习、技术研究演示，不作线上商用部署场景使用。若企业项目正式上线使用同类地图瓦片资源，请自行前往对应地图服务商平台完成资质认证并申请合规调用密钥。
