1. 范围

目标：板上能稳定拿到相机帧。

先不扯 RTSP 调度、DeepStream 拓扑、模型精度。相机挂了和 TensorRT 挂了混在一起查，半天都在猜。顺序上，文件链路通了再上 USB；USB 能连续存图了，再碰 CSI。

现场三种高频症状，后文都会拆开写：

症状	常见落点
打不开	权限、占用、节点选错、容器没映射设备
能开但黑/花	曝光、像素格式、开到 metadata 节点
跑一会儿挂	供电、线材、带宽、USB 控制器复位

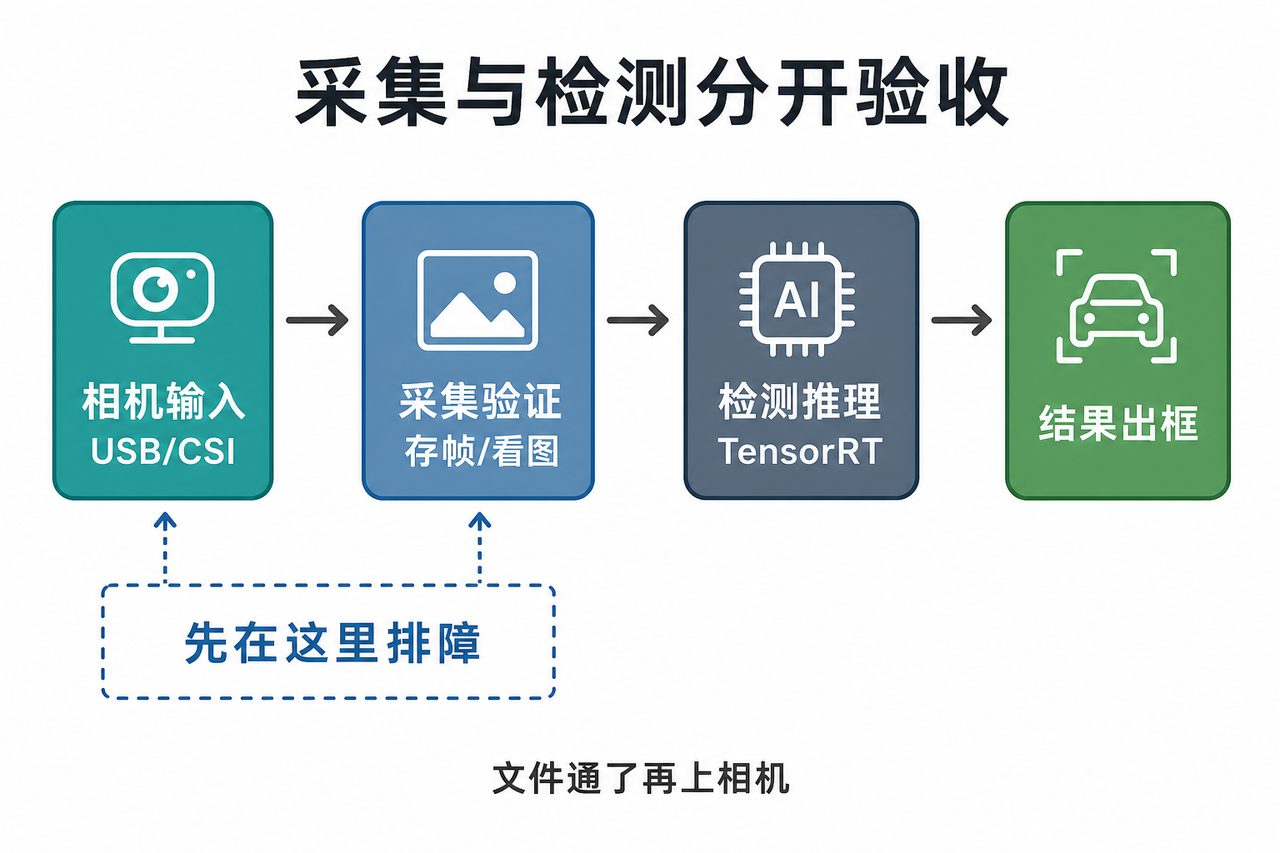

图1. 采集和推理分开验收，排障才分得清层。

2. USB 和 CSI

类型	常见接口	优点	麻烦点
USB 相机	USB-A / USB-C	好买、好换、排障相对直观	带宽、供电、UVC 兼容、节点编号会漂
CSI 相机	载板 MIPI CSI	量产常见、延迟和集成更好	绑载板、设备树、驱动、排线方向

场景	更合适	原因
预研、演示、临时验证	USB	换相机成本低，问题多半在软件侧
结构件固定、产线安装	CSI	机械固定、线束短、延迟更可控
多路高分辨率同时采	看载板和带宽预算	USB 口抢带宽；CSI 看 lane 和驱动

Orin 模组有 CSI 能力，不等于你那块载板开了哪一路、要不要改 device tree。宣传页上的"支持多路相机"，落到手上永远是：载板丝印 + BSP + 传感器型号 三件套。USB（UVC）和走 ISP 的 CSI，在 NVIDIA 文档里对应的用户态路径也不一样，可对照 Camera Software Development Solution。

3. 工具、权限、板况

bash 复制代码

sudo apt-get update
sudo apt-get install -y v4l-utils

v4l-utils 提供 v4l2-ctl。有桌面可用 guvcview；没桌面就用 v4l2-ctl、GStreamer 或下文脚本把帧落到磁盘。

bash 复制代码

groups | rg video
id
ls -l /dev/video0

不在 video 组就加，然后重新登录（或重开 SSH 会话）：

bash 复制代码

sudo usermod -aG video $USER

ls -l /dev/video0 一般能看到属组是 video。当前会话还是旧 groups 的话，表现就是"同一块板，root 能开、普通用户不能开"。

记板况，后面换镜像、换同事接手都用得上：

bash 复制代码

cat /etc/nv_tegra_release
uname -a
lsusb
ls -l /dev/video*
sudo nvpmodel -q

信息	干什么用
L4T / JetPack	CSI 驱动、Argus、插件是否对版
`lsusb`	USB 相机有没有被枚举
`/dev/video*`（V4L2）	节点有几个、会不会漂
功耗档	采集+推理一起跑时别拿默认档对标

USB 先看 lsusb；CSI 主要看载板和 dmesg，lsusb 帮不了多少。

4. USB：枚举、格式、抓帧

bash 复制代码

ls /dev/video*
v4l2-ctl --list-devices

一个物理摄像头常对应多个 /dev/videoN。有的出图，有的是 metadata。别默认 video0。

bash 复制代码

v4l2-ctl -d /dev/video0 --all
v4l2-ctl -d /dev/video0 --list-formats-ext

--all 能看到当前格式、分辨率、部分控件；--list-formats-ext 看支持的格式组合。重点看：

有没有 MJPG / YUYV（有的还有 H264）
每个格式下的宽高和帧率档位
你后面推理要用的尺寸，相机能不能直接出，还是必须软件缩放

bash 复制代码

v4l2-ctl -d /dev/video0 \
  --set-fmt-video=width=640,height=480,pixelformat=MJPG \
  --stream-mmap \
  --stream-count=1 \
file frame.jpg

file 看是不是真 JPEG。这一步失败，先别写 OpenCV VideoCapture 业务代码------问题还在驱动、权限、格式或供电。

也可以用 GStreamer 做对照（不经过 OpenCV）：

bash 复制代码

gst-launch-1.0 v4l2src device=/dev/video0 ! \
  image/jpeg,width=640,height=480,framerate=30/1 ! \
  jpegdec ! videoconvert ! jpegenc ! filesink location=gst_frame.jpg

OpenCV 失败、GStreamer 成功时，优先查 OpenCV 后端（要不要强制 CAP_V4L2）、FOURCC 设置顺序，而不是先重装系统。

5. USB 采集脚本

工作目录：

bash 复制代码

mkdir -p ~/orin-cam/{cam_out,cam_live}
cd ~/orin-cam
# 保存下文 usb_cam_probe.py / usb_cam_reconnect.py

文件	作用
`usb_cam_probe.py`	打开相机、设分辨率、连续存帧
`usb_cam_reconnect.py`	读帧失败后自动重开

保存为 usb_cam_probe.py：

python 复制代码

#!/usr/bin/env python3
"""Orin 上 USB 相机最小探针：打开、设分辨率、保存若干帧。

用法:
  python3 usb_cam_probe.py --device 0 --width 640 --height 480 --frames 30
  python3 usb_cam_probe.py --device /dev/video0 --save-dir ./cam_out --show
"""

from __future__ import annotations

import argparse
import time
from pathlib import Path

import cv2


def open_cam(device: str, width: int, height: int, fps: int):
    if device.isdigit():
        cap = cv2.VideoCapture(int(device), cv2.CAP_V4L2)
    else:
        cap = cv2.VideoCapture(device, cv2.CAP_V4L2)

    if not cap.isOpened():
        raise RuntimeError(f"打不开: {device}")

    # 先设后端和格式，再设分辨率；顺序反了有的相机会 silently ignore
    cap.set(cv2.CAP_PROP_FOURCC, cv2.VideoWriter_fourcc(*"MJPG"))
    cap.set(cv2.CAP_PROP_FRAME_WIDTH, width)
    cap.set(cv2.CAP_PROP_FRAME_HEIGHT, height)
    if fps > 0:
        cap.set(cv2.CAP_PROP_FPS, fps)

    actual_w = int(cap.get(cv2.CAP_PROP_FRAME_WIDTH))
    actual_h = int(cap.get(cv2.CAP_PROP_FRAME_HEIGHT))
    actual_fps = cap.get(cv2.CAP_PROP_FPS)
    print(f"opened {device}: ask={width}x{height}@{fps}, got={actual_w}x{actual_h}@{actual_fps:.1f}")
    return cap


def main():
    ap = argparse.ArgumentParser()
    ap.add_argument("--device", default="0")
    ap.add_argument("--width", type=int, default=640)
    ap.add_argument("--height", type=int, default=480)
    ap.add_argument("--fps", type=int, default=30)
    ap.add_argument("--frames", type=int, default=30)
    ap.add_argument("--save-dir", default="cam_out")
    ap.add_argument("--show", action="store_true")
    args = ap.parse_args()

    out_dir = Path(args.save_dir)
    out_dir.mkdir(parents=True, exist_ok=True)

    cap = open_cam(args.device, args.width, args.height, args.fps)
    ok_count = 0
    t0 = time.perf_counter()

    for i in range(args.frames):
        ok, frame = cap.read()
        if not ok:
            print(f"frame {i}: read failed")
            continue
        ok_count += 1
        cv2.imwrite(str(out_dir / f"frame_{i:04d}.jpg"), frame)
        if args.show:
            cv2.imshow("usb-cam", frame)
            if cv2.waitKey(1) & 0xFF == ord("q"):
                break

    dt = time.perf_counter() - t0
    cap.release()
    if args.show:
        cv2.destroyAllWindows()

    print(f"saved {ok_count}/{args.frames} frames to {out_dir}, elapsed {dt:.2f}s")
    if ok_count == 0:
        raise SystemExit(1)


if __name__ == "__main__":
    main()

bash 复制代码

python3 usb_cam_probe.py --device 0 --width 640 --height 480 --frames 30
ls cam_out | head

打印里的 ask= 和 got= 要对一下：很多相机对不支持的分辨率会静默回落到别的档，脚本以为设成功了，其实一直在采 640×480 或更奇怪的尺寸。

有桌面加 --show；纯 SSH 只存文件。cam_out/ 里应是正常画面，不是全黑、绿屏、条纹。

想粗测采集侧帧率，可以把 --frames 提到 300，看脚本打印的 elapsed，再和相机标称帧率比。差很多时，先查 USB 口是 2.0 还是 3.x、是不是 YUYV 把带宽打满。

6. USB 常见坑

现象	多见原因	先查什么
`ls /dev/video*` 没有	没枚举、线/口、供电	`lsusb`、换口换线、供电
有节点但 OpenCV 打不开	不在 `video` 组、被占用	`groups`、`fuser`
能开但全黑	曝光、格式、开错节点	换节点、MJPG/YUYV、曝光控件
分辨率设了不生效	不支持、设置顺序不对	`--list-formats-ext`、看 `got=`
跑一会儿掉线	供电不稳、线差、口供电不足	短线、带供电的 Hub、换口
重启后设备号变了	多个 UVC	udev 或按名称选
容器里打不开	没映射设备	`--device`、`--group-add video`
画面卡、实际 FPS 很低	YUYV+高分辨率、USB2	改 MJPG、降分辨率

bash 复制代码

sudo fuser /dev/video0

被占用就停掉。远程桌面、浏览器、之前没杀掉的 guvcview / Python 进程都很常见。

6.1 设备号漂移

今天 video0，多插一个 UVC 就变成 video2。业务脚本别写死 0。

bash 复制代码

v4l2-ctl --list-devices

量产可以用 udev 固定名。先查相机的 idVendor / idProduct：

bash 复制代码

lsusb
udevadm info -a -n /dev/video0 | rg -i 'idVendor|idProduct|serial|ATTRS'

示例规则（按你的 vid/pid 改），保存为 /etc/udev/rules.d/99-orin-usbcam.rules：

bash 复制代码

# 示例：把指定 UVC 的捕获节点链成 /dev/orin_cam0
SUBSYSTEM=="video4linux", ATTRS{idVendor}=="046d", ATTRS{idProduct}=="0825", \
  ATTR{index}=="0", SYMLINK+="orin_cam0", GROUP="video", MODE="0660"

bash 复制代码

sudo udevadm control --reload-rules
sudo udevadm trigger
ls -l /dev/orin_cam0

脚本和 Docker 都用 /dev/orin_cam0，少受插拔顺序影响。ATTR{index}=="0" 用来避开 metadata 节点，具体以 udevadm info 为准。

6.2 带宽和格式

同一分辨率下，YUYV 未压缩，MJPG 压缩后更省 USB 带宽。1080p@30 走 YUYV，在 USB2 口上很容易卡或直接设失败。

格式	特点	什么时候用
MJPG	省带宽，解码吃一点 CPU	USB 口紧张、分辨率较高时优先试
YUYV	无压缩，带宽大	短距离 USB3、分辨率不高、要省解码时
H264（若支持）	相机端编码	要传较远或录流时，链路更复杂

FPS 低时先把采集格式和口速查清，别一上来怪 TensorRT。

6.3 曝光和自动档

有的模组默认曝光极低，室内像黑屏；自动曝光狂抖时，后面检测框也会晃。

bash 复制代码

v4l2-ctl -d /dev/video0 --list-ctrls

bash 复制代码

# 控件名因相机而异
v4l2-ctl -d /dev/video0 --set-ctrl=auto_exposure=1
v4l2-ctl -d /dev/video0 --set-ctrl=exposure_time_absolute=300

黑屏时先存一张原图：直方图贴边、几乎全 0，多半是曝光；花屏、颜色通道错乱，再怀疑格式和转换。

6.4 多个 video 节点

v4l2-ctl --list-devices 里同一摄像头下挂 video0、video1 时，开错节点会出现：能 open 但一直 read 失败，或帧内容异常。两个节点各跑一遍探针，看谁出正常图。

6.5 供电和口

Orin DevKit / 载板上的 USB 口供电能力不一样。工业相机、长线、劣质 Hub 叠在一起时，表现是：刚插上能枚举，采几分钟 lsusb 设备消失，或 dmesg 里出现 reset。

bash 复制代码

dmesg | rg -i 'usb|uvcvideo|disconnect|reset' | tail -n 40

优先换短线、换口、去掉无供电 Hub。板子供电本身不稳时，还会连带文件系统和随机重启，那时先查电源适配器，别只盯相机驱动。

7. CSI：和 USB 不是同一套排障

CSI 依赖：载板接口定义、设备树/BSP、传感器驱动是否在当前镜像、排线方向与供电/复位。顺序大致是：

载板文档是否写明支持该传感器
当前 JetPack / 镜像有没有对应驱动
物理连接和 CSI 路数（丝印 CAM0/CAM1）
再用厂商推荐的 GStreamer / Argus 路径验证

插件名和 pipeline 随 JetPack 会变，以载板文档为准。CSI + ISP 场景优先看 Libargus 与文档里的 nvarguscamerasrc 路径，不要默认等同于 USB 那套 V4L2 打开方式。

bash 复制代码

ls /dev/video*
dmesg | rg -i 'imx|ov56|camera|vi|nvcsi|argus|i2c' | tail -n 80

dmesg 里 I2C NACK、probe fail，先查排线、座子、供电和设备树，别先改 Python。

有 Argus 时可以这样试（示意，sensor-id / 分辨率按文档改）：

bash 复制代码

gst-launch-1.0 nvarguscamerasrc sensor-id=0 ! \
  'video/x-raw(memory:NVMM),width=1280,height=720,framerate=30/1' ! \
  nvvidconv ! 'video/x-raw,format=BGRx' ! \
  videoconvert ! jpegenc ! filesink location=csi_test.jpg

现象	多见原因	先查什么
Argus 直接报错退出	驱动/设备树不匹配、sensor-id 错	载板文档、`dmesg`
有 `/dev/video*` 但 OpenCV 打不开	CSI 应用路径本就不走这个节点	改用文档里的 GStreamer
一路有图一路没有	线序、座子、只开了一路电源	换 CAM 口、查供电
换 JetPack 后挂了	BSP 未跟上	回退或找载厂对应镜像

别把 USB 经验硬套成"换个 /dev/video0"。不少 CSI 方案稳定路径是 nvarguscamerasrc 一类插件，不是任意 V4L 节点。

换载板或传感器时记一页，比收藏一条网上命令有用：

记录项	例子
载板型号	某 Orin NX 载板
传感器型号	IMX 某型号
CSI 路数 / 丝印	CAM0
JetPack / L4T	某版本
验证 pipeline	`nvarguscamerasrc ...`
稳定分辨率 / 帧率	1280×720@30
已知限制	某模式花屏、某线材不稳

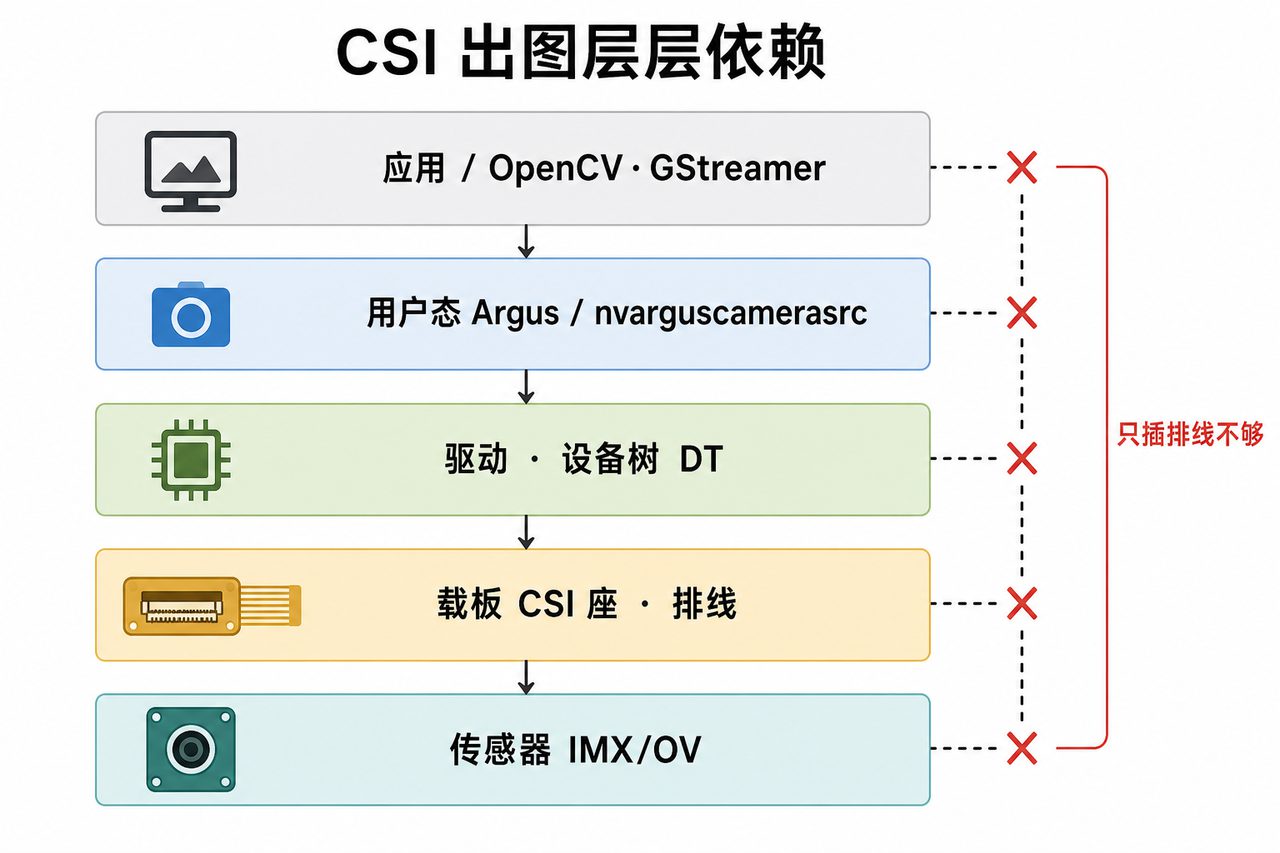

图2. CSI：传感器 → 载板 → 设备树/驱动 → 用户态取流，缺一层都会"没图"。

8. 接到检测和容器

USB 出图稳定后，再改检测入口。例如沿用检测闭环里的脚本：

bash 复制代码

python3 detect_camera.py --engine yolov8n_fp16.engine --device 0
# 或
python3 detect_camera.py --engine yolov8n_fp16.engine --device /dev/orin_cam0

点	说明
分辨率	相机 1080p、模型 640，中间必有缩放；letterbox 要和训练一致
预览	`imshow` 吃 CPU；SSH 无桌面会直接失败，先存帧
计时	端到端 FPS 含采集，和纯推理不要混着报
缓冲区	OpenCV 默认可能积压旧帧，实时场景要考虑丢中间帧

容器映射示例（--device）：

bash 复制代码

docker run --rm \
  --runtime nvidia \
  --device /dev/orin_cam0:/dev/orin_cam0 \
  --group-add video \
  -v $PWD/models:/models \
  -v $PWD/output:/output \
  your-image ...

--privileged 能省事，量产别当默认。映射后先在容器里确认节点存在：

bash 复制代码

docker run --rm \
  --device /dev/orin_cam0:/dev/orin_cam0 \
  --group-add video \
  ubuntu:22.04 ls -l /dev/orin_cam0

宿主机能采、容器不能采，按这个查：--device 是否映射对、容器内有没有节点、组权限、重启后设备号是否又漂了。用 udev 固定名再映射，比写死 video0 稳。

9. 掉线重连

USB 常见：拔插、供电抖、跑久了 read 失败。进程直接退出的话，现场就得人上去重启。

保存为 usb_cam_reconnect.py：

python 复制代码

#!/usr/bin/env python3
"""USB 相机读帧失败时自动重开。

用法:
  python3 usb_cam_reconnect.py --device 0 --save-dir ./cam_live --max-fail 30
"""

from __future__ import annotations

import argparse
import time
from pathlib import Path

import cv2


def open_cam(device: str, width: int, height: int):
    cap = cv2.VideoCapture(int(device) if device.isdigit() else device, cv2.CAP_V4L2)
    if not cap.isOpened():
        return None
    cap.set(cv2.CAP_PROP_FOURCC, cv2.VideoWriter_fourcc(*"MJPG"))
    cap.set(cv2.CAP_PROP_FRAME_WIDTH, width)
    cap.set(cv2.CAP_PROP_FRAME_HEIGHT, height)
    return cap


def main():
    ap = argparse.ArgumentParser()
    ap.add_argument("--device", default="0")
    ap.add_argument("--width", type=int, default=640)
    ap.add_argument("--height", type=int, default=480)
    ap.add_argument("--save-dir", default="cam_live")
    ap.add_argument("--every", type=int, default=30, help="每 N 帧存一张")
    ap.add_argument("--max-fail", type=int, default=30)
    args = ap.parse_args()

    out_dir = Path(args.save_dir)
    out_dir.mkdir(parents=True, exist_ok=True)

    fail = 0
    idx = 0
    cap = open_cam(args.device, args.width, args.height)
    if cap is None:
        raise RuntimeError("首次打开失败")

    print("running, Ctrl+C to stop")
    try:
        while True:
            if cap is None:
                time.sleep(1.0)
                cap = open_cam(args.device, args.width, args.height)
                if cap is None:
                    print("reopen failed, retry...")
                    continue
                fail = 0
                print("reopened camera")

            ok, frame = cap.read()
            if not ok:
                fail += 1
                print(f"read fail {fail}/{args.max_fail}")
                if fail >= args.max_fail:
                    cap.release()
                    cap = None
                time.sleep(0.05)
                continue

            fail = 0
            idx += 1
            if idx % args.every == 0:
                path = out_dir / f"live_{idx:06d}.jpg"
                cv2.imwrite(str(path), frame)
                print(f"saved {path.name}")
    except KeyboardInterrupt:
        print("stop")
    finally:
        if cap is not None:
            cap.release()


if __name__ == "__main__":
    main()

bash 复制代码

python3 usb_cam_reconnect.py --device /dev/orin_cam0 --save-dir ./cam_live --every 30

量产再加：最大重连次数、告警、systemd / 看门狗把进程拉起。重连成功后最好再读几帧丢弃，避免拿到半截缓冲。

10. 采集和推理分开验收

阶段	通过标准	失败时先别动
设备枚举	`lsusb` / `v4l2-ctl` 能看到	模型、DeepStream
单帧保存	磁盘上有正常图片	推理代码
连续读帧	约 30～60 秒不掉线	后处理、画框
冷启动	重启后再采一次仍正常	临时热插拔状态
接入检测	框大致合理	相机驱动
容器	映射和权限正确	模型结构

不少"昨天还好"其实是：占用进程、加组后没重登、设备号变了、或昨天用的是 root。验收时按上表走，比上来就改模型快。

11. 术语对照

说法	含义
UVC	USB Video Class，多数 USB 摄像头走这套
V4L2	Linux 视频子系统；`/dev/video*`、`v4l2-ctl`
FOURCC	像素/压缩格式四字符码，如 MJPG、YUYV
Argus / Libargus	Jetson 上常见的相机用户态栈之一
`nvarguscamerasrc`	GStreamer 取 CSI/Argus 流的常见插件
metadata 节点	不出预览图的附属 `/dev/video*`
设备树 / DT	描述板上有哪些传感器、接在哪路 CSI

12. 延伸阅读

排障时官方文档比零散博客稳，版本要以你板上的 L4T / JetPack 为准：

Jetson Orin 产品页
JetPack 下载与版本说明
Camera Software Development Solution（USB/V4L2 与 CSI/Argus 路径怎么选）
Libargus Camera API
V4L2 用户态文档
v4l-utils
GStreamer 文档
OpenCV VideoCapture
udev
Docker run --device
后续若上多路视频链，可再看 DeepStream

13. 小结

USB 侧优先查权限、占用、格式、带宽、供电和设备号；CSI 侧优先查载板文档、设备树、驱动和排线。采集能单独稳住，再接检测和容器，问题才不会全部堆到模型上。
