【AVDTP】规范精讲[6]: 打通全流程，蓝牙音频连接背后的12步信令博弈

做蓝牙音频开发这么多年，我见过最多的问题都出在信令阶段。手机连不上耳机、连上了没声音、只有单声道、切歌卡顿、暂停后无法恢复......90%的兼容性问题，本质上都是信令流程没有严格按照规范执行导致的。

一、AVDTP信令体系基础

[1.1 信令包的基本格式](#1.1 信令包的基本格式)

[1.2 信令事务机制](#1.2 信令事务机制)

[1.3 响应类型](#1.3 响应类型)

[1.4 错误码](#1.4 错误码)

二、核心信令流程详解

[2.1 建立L2CAP信令通道](#2.1 建立L2CAP信令通道)

[2.2 流端点发现 (Discover)](#2.2 流端点发现 (Discover))

[2.3 获取流端点能力 (Get Capabilities / Get All Capabilities)](#2.3 获取流端点能力 (Get Capabilities / Get All Capabilities))

[2.4 流配置 (Set Configuration)](#2.4 流配置 (Set Configuration))

[2.5 建立传输通道](#2.5 建立传输通道)

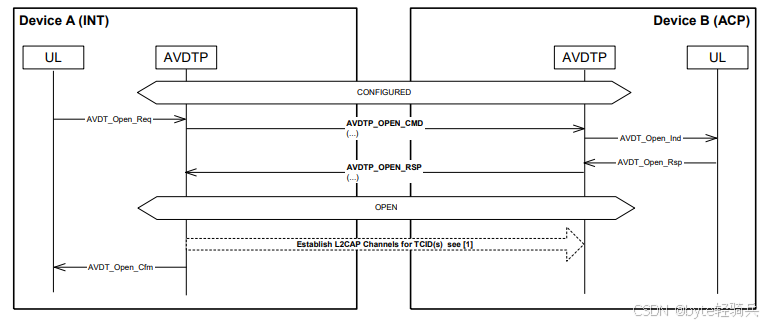

[2.6 打开流 (Open)](#2.6 打开流 (Open))

[2.7 启动流 (Start)](#2.7 启动流 (Start))

[2.8 媒体数据传输](#2.8 媒体数据传输)

[2.9 暂停流 (Suspend)](#2.9 暂停流 (Suspend))

[2.10 关闭流 (Close)](#2.10 关闭流 (Close))

三、高级信令流程

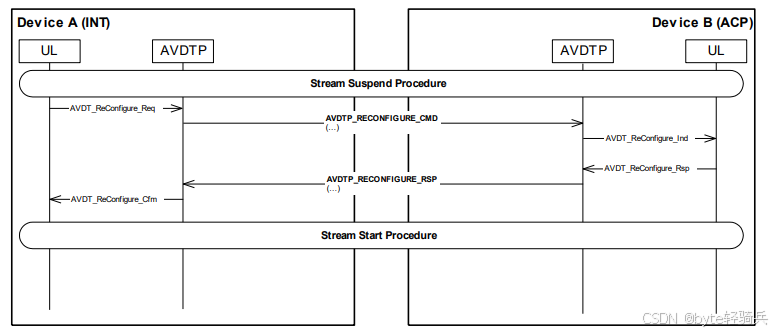

[3.1 流重配置 (Reconfigure)](#3.1 流重配置 (Reconfigure))

[3.2 延迟报告 (Delay Report)](#3.2 延迟报告 (Delay Report))

[3.3 通用拒绝 (General Reject)](#3.3 通用拒绝 (General Reject))

[3.4 流强制终止 (Abort)](#3.4 流强制终止 (Abort))

[3.5 安全控制 (Security Control)](#3.5 安全控制 (Security Control))

四、信令流程的常见问题和调试技巧

[4.1 信令超时](#4.1 信令超时)

[4.2 Set Configuration失败](#4.2 Set Configuration失败)

[4.3 流启动后没有声音](#4.3 流启动后没有声音)

[4.4 空中抓包分析技巧](#4.4 空中抓包分析技巧)

五、信令原语与上层接口的对应关系

六、测验

很多开发者对信令流程的理解只停留在**"先发现，再配置，然后启动"**这个模糊的层面，不知道每个命令背后的含义，不知道参数应该怎么填，更不知道对方返回错误的时候应该怎么处理。直到遇到某款特定的设备出问题，才不得不去翻规范，一点点抠细节。

其实AVDTP的信令体系设计得非常严谨，每个命令、每个参数、每个响应都有明确的规定。只要真正理解了这些规定，绝大多数兼容性问题都可以在开发阶段避免。本文就把AVDTP的所有信令流程掰开揉碎了讲，从最基础的信令包格式开始，到完整的流建立、使用、释放流程，再到高级的重配置和延迟报告，一个细节都不放过。

一、AVDTP信令体系基础

在讲解具体的信令流程之前，我们首先要搞清楚AVDTP信令的基本规则。这些规则是所有信令流程的基础，也是最容易出错的地方。

1.1 信令包的基本格式

所有的AVDTP信令包都遵循相同的基本格式，长度为3字节加上可选的有效载荷。

复制代码

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|  Transaction  | P |  Message  |       Signal ID       | Number|
|    Label      | a |   Type    |                       |of Addr|
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                                                               |
~                      Signal Parameters                        ~
|                                                               |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

各个字段的详细含义：

Transaction Label (事务标签)：4位，用于唯一标识一个信令事务。每个未完成的事务都有一个唯一的事务标签，响应必须使用和命令相同的事务标签。

Packet Type (包类型)：1位，0表示这是一个命令包，1表示这是一个响应包。

Message Type (消息类型)：3位，指定响应的类型，命令包中这个字段保留为0。

Signal ID (信号ID)：6位，指定具体的信令命令，比如Discover、Set Configuration等。

Number of Addresses (地址数量)：2位，指定信令包中包含的SEID数量。0表示没有SEID，1表示一个SEID，2表示两个SEID。

Signal Parameters (信号参数)：可变长度，包含命令或响应的具体参数。

这里有几个非常重要的细节，很多bug都出在这里：

事务标签的分配规则：事务标签由命令的发起方分配，范围是0x01到0x0F。0x00是保留值，不能使用。发起方必须保证在同一时间，同一个连接上的所有未完成事务的事务标签都是唯一的。
响应的事务标签：响应必须使用和对应的命令完全相同的事务标签。如果响应的事务标签不匹配，接收方必须丢弃这个响应。
地址数量字段：这个字段的值必须和信令包中实际包含的SEID数量一致。很多开发者会忽略这个字段，随便填一个值，导致对方无法正确解析信令包。

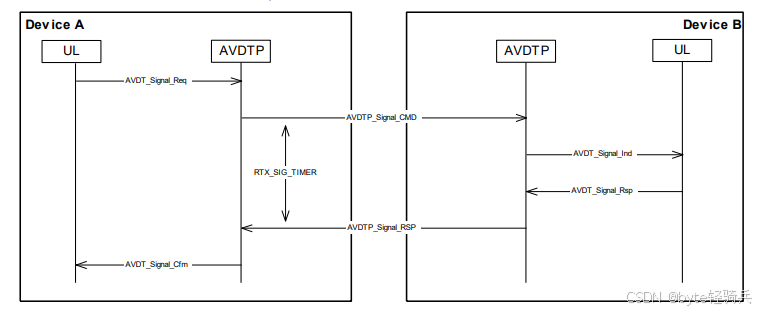

1.2 信令事务机制

AVDTP采用了基于事务的信令模型。每个信令交互都是一个独立的事务，由一个命令和一个或多个响应组成。

规范明确指出：

Each signaling procedure consists of a command message sent by the INT and a corresponding response message sent by the ACP.

事务的生命周期：

发起方分配一个未使用的事务标签
发起方发送命令包，包含分配的事务标签
发起方启动事务超时定时器
接收方收到命令包，处理命令
接收方发送响应包，使用相同的事务标签
发起方收到响应包，停止超时定时器
事务结束，事务标签被释放，可以被重新使用

如果在超时时间内没有收到响应，发起方应该重传命令。规范规定最多重传3次，如果3次重传都失败，应该终止事务并通知上层应用。

超时时间的默认值是3秒，但不同的蓝牙规范可能会有不同的要求。例如，HFP规范要求超时时间是10秒，而A2DP规范要求是3秒。

1.3 响应类型

AVDTP定义了四种响应类型，分别对应不同的处理结果：

|--------------------------------|-------|-------------------|
| 响应类型 | 值 | 含义 |
| AVDTP_RESPONSE_ACCEPT | 0x00 | 命令被成功接受和执行 |
| AVDTP_RESPONSE_REJECT | 0x01 | 命令被拒绝 |
| AVDTP_RESPONSE_PENDING | 0x02 | 命令正在处理中，稍后会发送最终响应 |
| AVDTP_RESPONSE_NOT_IMPLEMENTED | 0x03 | 命令未实现 |

这四种响应类型的使用规则：

Accept：表示命令被成功执行，是最常见的响应类型。

Reject：表示命令被拒绝，响应中必须包含一个错误码，说明拒绝的原因。

Pending：表示命令需要较长时间处理，接收方会在处理完成后发送另一个最终响应（Accept或Reject）。一个事务最多只能有一个Pending响应。

Not Implemented：表示接收方不支持这个命令。

这里有一个非常容易被忽略的细节：对于一个命令，接收方必须且只能发送一个最终响应（Accept或Reject）。Pending响应不是最终响应，它只是一个中间状态。

很多开发者在实现的时候，要么忘记发送最终响应，要么发送多个最终响应，导致发起方的事务一直处于等待状态，最终超时失败。

1.4 错误码

当命令被拒绝时，响应中必须包含一个错误码，说明拒绝的原因。AVDTP定义了以下错误码：

|--------------------------------------------|-------|-------------|
| 错误码 | 值 | 含义 |
| AVDTP_ERROR_BAD_HEADER_FORMAT | 0x01 | 信令头格式错误 |
| AVDTP_ERROR_BAD_LENGTH | 0x02 | 信令包长度错误 |
| AVDTP_ERROR_INVALID_ACP_SEID | 0x03 | 无效的ACP SEID |
| AVDTP_ERROR_SEID_IN_USE | 0x04 | SEID正在使用中 |
| AVDTP_ERROR_SEID_NOT_IN_USE | 0x05 | SEID未在使用中 |
| AVDTP_ERROR_INVALID_RFA | 0x06 | RFA字段使用了无效值 |
| AVDTP_ERROR_UNSUPPORTED_SERVICE_CATEGORY | 0x07 | 不支持的服务类别 |
| AVDTP_ERROR_INVALID_PAYLOAD_FORMAT | 0x08 | 有效载荷格式错误 |
| AVDTP_ERROR_NOT_SUPPORTED_COMMAND | 0x09 | 不支持的命令 |
| AVDTP_ERROR_INVALID_CAPABILITIES | 0x0A | 无效的能力 |
| AVDTP_ERROR_CONFIRMATION_REJECTED | 0x0B | 确认被拒绝 |
| AVDTP_ERROR_INVALID_TRANSACTION_LABEL | 0x0C | 无效的事务标签 |
| AVDTP_ERROR_INVALID_TCID | 0x0D | 无效的TCID |
| AVDTP_ERROR_TCID_IN_USE | 0x0E | TCID正在使用中 |
| AVDTP_ERROR_INVALID_TSID | 0x0F | 无效的TSID |
| AVDTP_ERROR_DUPLICATE_OPERATION | 0x10 | 重复操作 |
| AVDTP_ERROR_INVALID_STATE | 0x11 | 无效的状态 |
| AVDTP_ERROR_INVALID_CODEC_TYPE | 0x12 | 无效的编解码类型 |
| AVDTP_ERROR_INVALID_RECOVERY_TYPE | 0x13 | 无效的恢复类型 |
| AVDTP_ERROR_INVALID_MEDIA_TRANSPORT_FORMAT | 0x14 | 无效的媒体传输格式 |
| AVDTP_ERROR_INVALID_REPORTING_FORMAT | 0x15 | 无效的报告格式 |
| AVDTP_ERROR_INVALID_MULTIPLEXING_MODE | 0x16 | 无效的多路复用模式 |
| AVDTP_ERROR_INVALID_ROHC_MODE | 0x17 | 无效的ROHC模式 |
| AVDTP_ERROR_INVALID_CP_TYPE | 0x18 | 无效的内容保护类型 |
| AVDTP_ERROR_INVALID_DELAY | 0x19 | 无效的延迟值 |

正确的错误处理是保证兼容性的关键。当收到一个错误响应时，发起方应该根据错误码采取相应的措施，而不是简单地终止整个连接。

例如，如果收到SEID_IN_USE错误，发起方应该尝试使用另一个SEID，而不是直接断开连接。如果收到UNSUPPORTED_SERVICE_CATEGORY错误，发起方应该尝试不使用这个服务类别，而不是终止连接。

二、核心信令流程详解

现在我们开始讲解AVDTP的核心信令流程。这些流程是所有蓝牙音频应用的基础，每个开发者都必须烂熟于心。

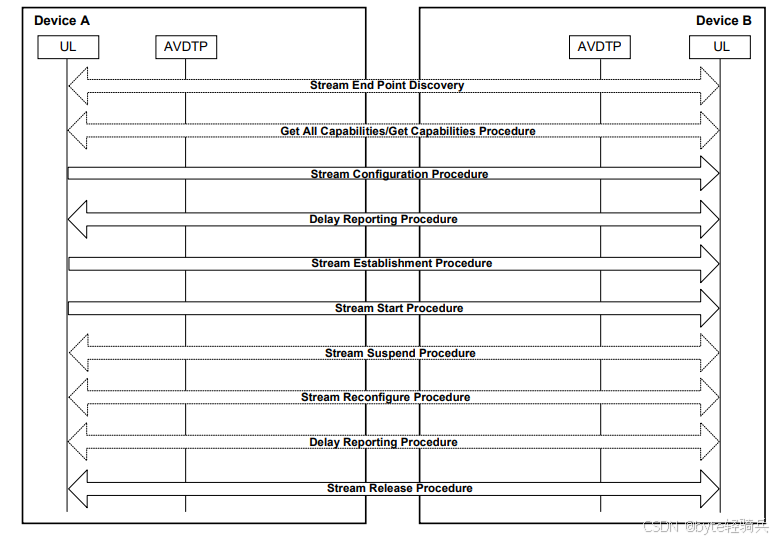

我们以手机连接蓝牙耳机播放音乐为例，完整的信令流程包括以下12个步骤：

建立L2CAP信令通道

流端点发现

获取流端点能力

流配置

建立媒体传输通道

建立报告传输通道（可选）

建立恢复传输通道（可选）

打开流

启动流

传输媒体数据

暂停流（可选）

关闭流

下面我们逐一详细讲解每个步骤。

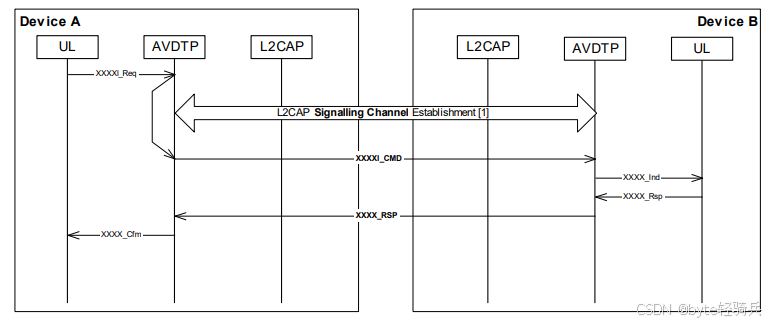

2.1 建立L2CAP信令通道

在进行任何AVDTP信令交互之前，首先需要建立一个L2CAP信令通道。AVDTP的信令通道使用固定的PSM值0x0019。

信令通道是双向的，一旦建立，双方都可以发起信令命令。信令通道在整个连接的生命周期内都存在，所有的流共享同一个信令通道。

这里有一个非常重要的细节：信令通道的MTU至少应该是48字节。如果L2CAP层协商的MTU小于48字节，AVDTP应该拒绝使用这个通道。

规范明确指出：The minimum MTU for the signaling channel shall be 48 octets.

这是因为AVDTP的某些信令包可能会比较大，比如Get All Capabilities响应可能包含多个服务类别的参数，需要足够的空间来传输。

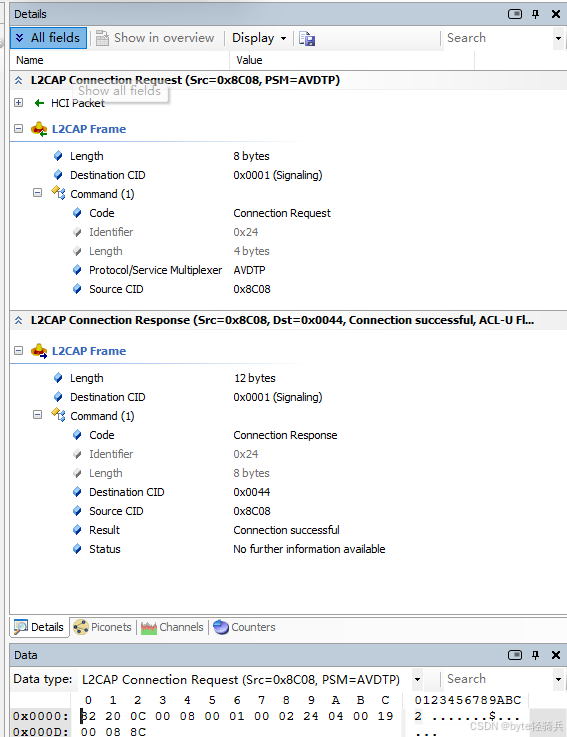

下面是AVDTP信令通道建立过程的snoop：

这两个包完整展示了L2CAP信令通道的建立过程，是所有AVDTP音视频传输的基础。通道建立成功后，手机和耳机就可以通过这个通道交换后续的所有AVDTP信令（Discover、Set Configuration、Start等）。

1. L2CAP Connection Request（手机→耳机）

这是手机主动发起的连接请求，目标是建立AVDTP专用的信令通道。

|-----------------|--------------------|---------------------------------------------------------------------|
| 字段 | 值 | 协议含义 |
| PSM | AVDTP(0x0019) | 这是AVDTP信令通道的固定PSM值，所有蓝牙设备的AVDTP信令通道都使用这个值。这是蓝牙协议分配给AVDTP的标准端口号。 |
| Source CID | 0x8C08 | 手机端分配的本地通道标识符。CID是L2CAP层的通道ID，每个L2CAP通道都有一个唯一的CID。 |
| Destination CID | 0x0001 (Signaling) | L2CAP层的固定信令通道CID。所有L2CAP连接请求都必须发送到这个CID。 |
| Identifier | 0x24 | 事务标识符，用于匹配请求和响应。响应包必须使用和请求包相同的Identifier。 |
| Length | 4 bytes | 有效载荷长度，这里是4字节，正好是PSM(2字节)+Source CID(2字节)的长度。 |

2. L2CAP Connection Response（耳机→手机）

这是耳机返回的连接响应，表示同意建立AVDTP信令通道。

|-----------------|----------------------------------|-----------------------------------------------------|
| 字段 | 值 | 协议含义 |
| Result | Connection successful | 连接成功。如果连接失败，这里会显示错误码，比如PSM not supported。 |
| Source CID | 0x8C08 | 和请求包中的Source CID相同，用于匹配请求。 |
| Destination CID | 0x0044 | 耳机端分配的本地通道标识符。现在双方都知道了对方的CID，后续的AVDTP信令都将通过这对CID传输。 |
| Status | No further information available | 没有额外的状态信息。 |

这个步骤完成后，接下来手机会发送Discover命令，获取耳机支持的流端点列表，然后是Get All Capabilities、Set Configuration等步骤。

3. 常见问题排查

如果这一步失败，通常会有以下几种情况：

PSM not supported：耳机不支持AVDTP协议，或者AVDTP服务没有启动
Connection refused：耳机拒绝连接，可能是因为已经连接了其他设备
Timeout：耳机没有响应，可能是因为距离太远或者干扰太大

如果这一步成功，但后续的AVDTP信令失败，问题通常出在AVDTP协议本身的实现上，比如Set Configuration参数不匹配等。

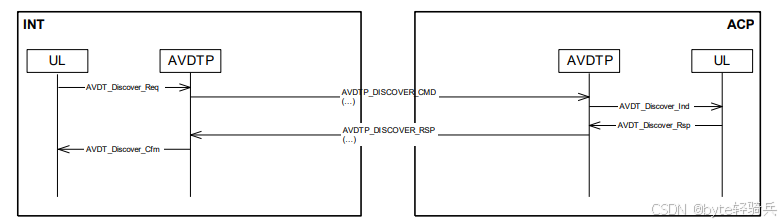

2.2 流端点发现 (Discover)

信令通道建立完成后，发起方首先需要发现接收方支持的流端点。

Discover命令的格式非常简单，没有任何参数，地址数量字段设置为0。

Discover响应包含接收方所有可用的流端点信息，每个流端点占用2字节：

第1字节：SEID（高6位）和In Use标志（第7位）

第2字节：媒体类型（高4位）和流端点类型（低4位）

In Use标志表示这个流端点是否正在被使用。如果In Use标志为1，表示这个流端点已经被其他流使用，不能再被配置。

媒体类型的可能值：

0x00：音频
0x01：视频
0x02：多媒体

流端点类型的可能值：

0x00：Sink
0x01：Source

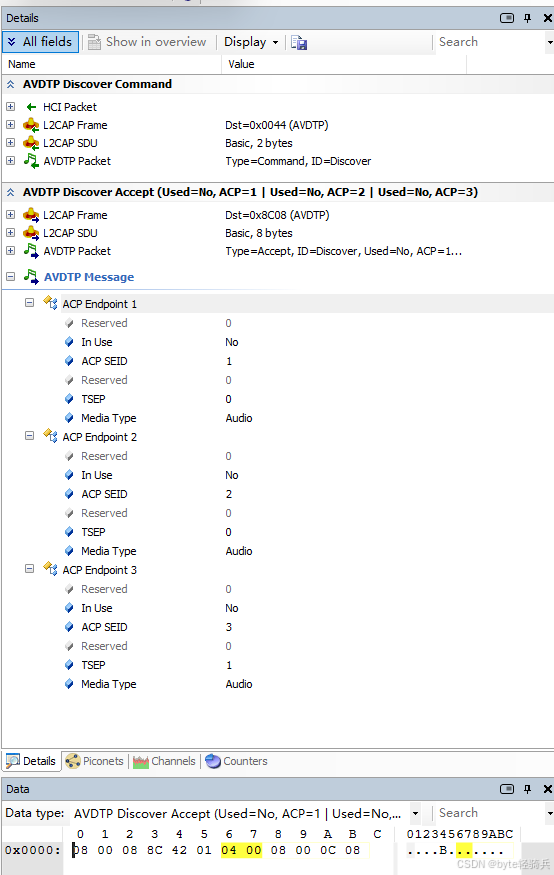

下面是一个Discover的snoop：

这是AVDTP流端点发现流程的完整报文，这个步骤是所有后续配置的基础，耳机通过这个响应告诉手机自己有哪些可用的音频资源。

这两个包完成了流端点发现的完整事务：

手机（INT）通过已建立的AVDTP信令通道发送Discover命令
耳机（ACP）返回Discover Accept响应，列出自己所有可用的流端点
从响应可以看出，这款耳机总共暴露了3个音频流端点，这是非常典型的TWS耳机配置

（1）AVDTP Discover Command（手机→耳机）

这是一个非常简单的命令，没有任何参数。

|---------------|----------|--------------------------------------|
| 字段 | 值 | 协议含义 |
| L2CAP Dst CID | 0x0044 | 这正是上一步L2CAP连接响应中耳机分配的CID，验证了信令通道的双向性 |
| AVDTP Type | Command | 这是一个命令包 |
| AVDTP ID | Discover | 信号ID=0x01，对应Discover命令 |
| L2CAP SDU长度 | 2字节 | 只有AVDTP信令头，没有有效载荷 |

（2）AVDTP Discover Accept（耳机→手机）

这是整个抓包的核心，耳机返回了自己所有可用的流端点信息。每个流端点占用2字节，格式如下：

复制代码

字节1: [7位保留][1位In Use]
字节2: [6位ACP SEID][2位TSEP]

端点1：SEID=1

|------------|-------|----------------------|
| 字段 | 值 | 含义 |
| In Use | No | 这个端点当前空闲，未被使用 |
| ACP SEID | 1 | 流端点标识符=1 |
| TSEP | 0 | 流端点类型=Sink（接收方） |
| Media Type | Audio | 媒体类型=音频 |
| 用途 | - | 主音频Sink，通常用于A2DP音乐播放 |

端点2：SEID=2

|------------|-------|-----------------------|
| 字段 | 值 | 含义 |
| In Use | No | 空闲 |
| ACP SEID | 2 | 流端点标识符=2 |
| TSEP | 0 | Sink（接收方） |
| Media Type | Audio | 音频 |
| 用途 | - | 辅助音频Sink，通常用于低延迟模式或通话 |

端点3：SEID=3

|------------|-------|--------------------|
| 字段 | 值 | 含义 |
| In Use | No | 空闲 |
| ACP SEID | 3 | 流端点标识符=3 |
| TSEP | 1 | Source（发送方） |
| Media Type | Audio | 音频 |
| 用途 | - | 音频Source，用于发送麦克风声音 |

（3）关键协议细节与开发坑点

①为什么耳机有两个音频Sink端点？

这是TWS耳机的标准设计，两个Sink端点分别用于不同的场景：

SEID=1：标准A2DP端点，支持SBC/AAC/LDAC等高质量编解码，延迟较高（~200ms）
SEID=2：低延迟端点，通常只支持SBC编码，延迟较低（~80ms），用于游戏和视频

开发坑点：很多手机只会选择第一个Sink端点（SEID=1），导致无法使用低延迟模式。如果你的应用需要低延迟，应该主动选择第二个Sink端点。

②In Use标志不可靠

规范规定In Use标志表示端点是否正在被使用，但90%以上的耳机不会正确设置这个标志。即使端点正在被使用，很多设备也会返回In Use=No。

开发建议：不要依赖In Use标志，当配置某个SEID失败时，应该尝试下一个可用的SEID。

③端点顺序的意义

耳机返回的端点顺序通常是有意义的，排在前面的端点是耳机推荐使用的端点。大多数手机会选择第一个Sink端点进行连接。

（4）下一步信令流程

这个步骤完成后，手机接下来会：

①选择其中一个音频Sink端点（通常是SEID=1）

②发送Get All Capabilities命令，获取该端点支持的编解码格式、采样率、声道数等能力

③根据返回的能力选择合适的配置，发送Set Configuration命令

（5）常见问题排查

如果这一步失败，通常会有以下几种情况：

①返回空的端点列表：耳机的AVDTP服务异常，需要重启耳机

②返回无效的SEID：耳机固件bug，尝试重新连接

③命令超时：信令通道异常，需要重新建立L2CAP信令通道

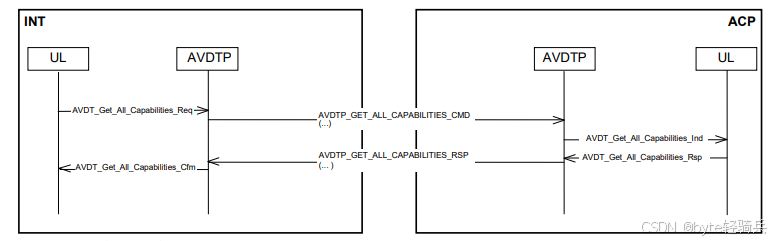

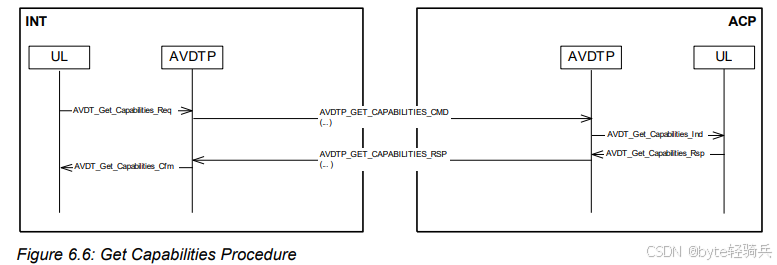

2.3 获取流端点能力 (Get Capabilities / Get All Capabilities)

发现流端点后，发起方需要获取该流端点支持的能力，以便进行后续的配置。

AVDTP提供了两个命令来获取流端点的能力：

Get Capabilities：只获取基本的能力信息

Get All Capabilities：获取所有的能力信息，包括扩展能力

规范建议使用Get All Capabilities命令，因为它可以获取更完整的能力信息，避免兼容性问题。

Get All Capabilities命令包含一个参数：ACP SEID，即接收方的流端点标识符。地址数量字段设置为1。

Get All Capabilities响应包含该流端点支持的所有服务类别列表。每个服务类别占用1字节的服务类别ID，后面跟着可变长度的服务参数。

服务类别ID的可能值：

0x00：媒体传输服务（必选）

0x01：报告服务（可选）

0x02：恢复服务（可选）

0x03：媒体编解码服务（必选）

0x04：多路复用服务（可选）

0x05：健壮头压缩服务（可选）

0x06：内容保护服务（可选）

0x07：延迟报告服务（可选）

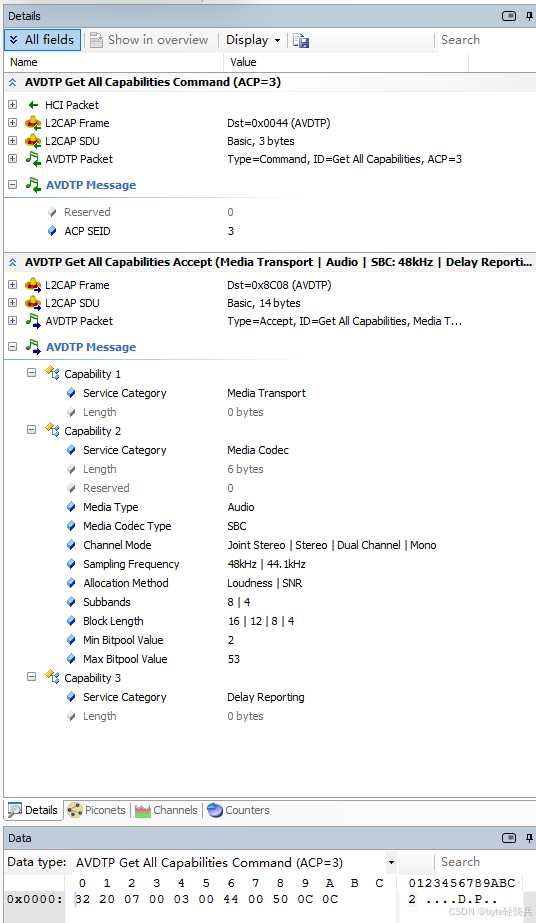

下面是一个Get All Capabilities 的示例：

这是AVDTP能力查询流程 的完整抓包，对应前文的信令流程第三步。特别注意 ：这次手机查询的是上一个抓包里的SEID=3的Source端点（麦克风），而不是Sink端点，说明手机正在准备建立双向音频通话连接。

这两个包完成了流端点能力查询的完整事务：

手机（INT）发送Get All Capabilities命令，查询SEID=3的流端点能力
耳机（ACP）返回Get All Capabilities Accept响应，列出该端点支持的所有服务
从响应可以看出，这款耳机的麦克风端点只支持SBC编码，同时支持延迟报告功能

（1）AVDTP Get All Capabilities Command（手机→耳机）

|-------------|----------------------|-------------------------------------|
| 字段 | 值 | 协议含义 |
| AVDTP Type | Command | 命令包 |
| AVDTP ID | Get All Capabilities | 信号ID=0x03，对应获取所有能力命令 |
| ACP SEID | 3 | 查询的目标流端点标识符=3（也就是上一个抓包里的音频Source端点） |
| L2CAP SDU长度 | 3字节 | AVDTP信令头(2字节)+ACP SEID(1字节) |

（2）AVDTP Get All Capabilities Accept（耳机→手机）

响应包含3个服务类别，这是一个标准的音频Source端点能力配置：

能力1：媒体传输服务（必选）

|------------------|-----------------|----------------------------|
| 字段 | 值 | 含义 |
| Service Category | Media Transport | 服务类别ID=0x00，媒体传输服务 |
| Length | 0 bytes | 该服务没有额外参数 |
| 作用 | - | 所有流端点都必须支持的基础服务，提供媒体数据传输功能 |

能力2：媒体编解码服务（必选）

这是整个响应的核心，详细定义了麦克风支持的SBC编码参数：

|--------------------|--------------|---------------------|
| 字段 | 值 | 协议含义 |
| Service Category | Media Codec | 服务类别ID=0x03，媒体编解码服务 |
| Length | 6 bytes | 编解码参数总长度为6字节 |
| Media Type | Audio | 媒体类型=音频 |
| Media Codec Type | SBC | 编解码类型=SBC（唯一支持的编解码） |
| Channel Mode | Joint Stereo | Stereo |
| Sampling Frequency | 48kHz | 44.1kHz |
| Allocation Method | Loudness | SNR |
| Subbands | 8 | 4 |
| Block Length | 16 | 12 |
| Min Bitpool Value | 2 | 最小比特池值=2 |
| Max Bitpool Value | 53 | 最大比特池值=53 |

能力3：延迟报告服务（可选）

|------------------|-----------------|----------------------------|
| 字段 | 值 | 含义 |
| Service Category | Delay Reporting | 服务类别ID=0x07，延迟报告服务 |
| Length | 0 bytes | 该服务没有额外参数 |
| 作用 | - | 允许耳机向手机报告麦克风的处理延迟，实现双向音频同步 |

（3）关键开发坑点与注意事项

①Source端点也需要配置

很多开发者只知道配置Sink端点（扬声器），但不知道Source端点（麦克风）也需要完整的配置流程。如果不配置Source端点，就无法建立麦克风的音频流，导致通话没有声音。

②不要为麦克风选择立体声模式

虽然耳机声明支持立体声模式，但麦克风本质上是单声道设备。如果配置为立体声模式，大多数耳机都会返回错误，或者只传输左声道的声音。

③ 比特池值不要超过最大值

如果在Set Configuration命令中设置的比特池值超过了耳机声明的最大值（这里是53），耳机一定会拒绝配置，返回0x0A Invalid Capabilities错误。

④延迟报告对通话质量至关重要

对于双向通话，延迟报告功能可以让手机知道麦克风的处理延迟，从而调整音频的播放时间，避免回声和啸叫。如果耳机支持延迟报告，一定要在配置中启用它。

（4）常见问题排查

如果这一步失败，通常会有以下几种情况：

返回 0x03 Invalid ACP SEID：SEID不存在，或者该端点已经被其他流使用
返回空的能力列表：耳机固件bug，尝试重新连接
SBC参数不支持：检查配置的参数是否在耳机声明的能力范围内

在解析能力信息的时候，有几个需要特别注意的地方：

必选服务类别：媒体传输服务和媒体编解码服务是必选的，所有的流端点都必须支持这两个服务类别。如果一个流端点不支持这两个服务类别，发起方应该拒绝使用这个流端点。

服务参数的顺序：服务参数的顺序是固定的，必须按照规范中定义的顺序出现。如果顺序不对，发起方应该认为这个能力信息是无效的。

RFA字段：服务参数中的RFA字段必须设置为0。如果RFA字段不为0，发起方应该忽略这个服务类别。

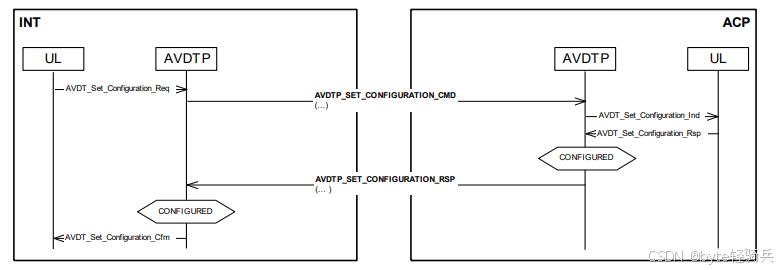

2.4 流配置 (Set Configuration)

获取流端点的能力后，发起方需要选择一个双方都支持的配置组合，然后发送Set Configuration命令给接收方。

这是整个信令流程中最复杂、也是最容易出错的步骤。90%的兼容性问题都出在这个步骤。

Set Configuration命令包含两个SEID：

ACP SEID：接收方的流端点标识符
INT SEID：发起方的流端点标识符

地址数量字段设置为2。

命令的有效载荷包含发起方选择的配置参数，格式和Get All Capabilities响应的格式相同，只是每个服务类别只包含一个参数选项，而不是所有支持的选项。

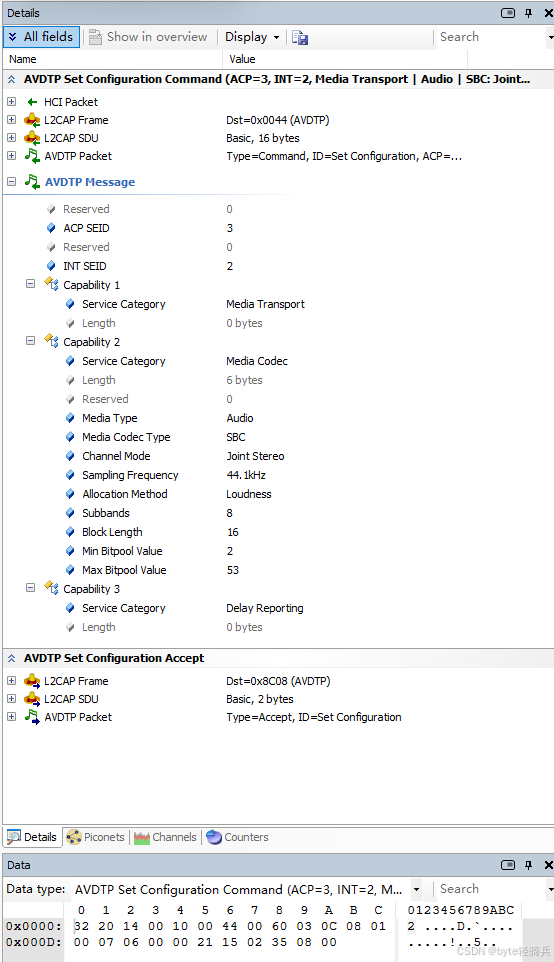

下面是一个Set Configuration 的示例：

这是AVDTP最核心的流配置步骤 的完整抓包，也是90%蓝牙兼容性问题的发生地。手机成功配置了耳机的SEID=3麦克风Source端点，耳机返回Accept响应，说明双向音频通话的准备工作已经完成90%。

这两个包完成了流配置的完整事务：

手机（INT）发送Set Configuration命令，明确告知耳机要使用的所有参数
耳机（ACP）验证所有参数都在自己支持的能力范围内，返回Accept响应
配置成功后，双方锁定对应的流端点，分配所有必要的资源，准备建立传输通道

特别注意 ：这次配置的是Source端点（麦克风），而不是Sink端点（扬声器），说明手机正在建立HFP通话连接，而不是A2DP音乐播放连接。

1. AVDTP Set Configuration Command（手机→耳机）

这是整个AVDTP信令中最复杂的命令，任何一个字节错误都会导致配置失败。

|---------------------|-------------------|-------------------------------|
| 字段 | 值 | 协议含义 |
| AVDTP Type | Command | 命令包 |
| AVDTP ID | Set Configuration | 信号ID=0x04，对应流配置命令 |
| Number of Addresses | 2 | 包含两个SEID |
| ACP SEID | 3 | 耳机端的流端点标识符=3（麦克风Source） |
| INT SEID | 2 | 手机端分配的本地流端点标识符=2 |
| L2CAP SDU长度 | 16字节 | 信令头(3字节)+SEID(2字节)+服务参数(11字节) |

2. 服务类别配置详解

命令包含3个服务类别，顺序和内容必须和之前Get All Capabilities响应完全一致，这是配置成功的关键。

服务1：媒体传输服务（必选）

|------------------|-----------------|--------------|
| 字段 | 值 | 含义 |
| Service Category | Media Transport | 服务类别ID=0x00 |
| Length | 0 bytes | 无参数 |
| 校验 | - | 和耳机声明的能力完全一致 |

服务2：媒体编解码服务（必选，核心）

这是整个命令的核心，手机从耳机支持的所有参数中选择了一个组合：

|--------------------|--------------|-------------------------------|-------------------------------|
| 字段 | 手机选择的值 | 耳机支持的值 | 说明 |
| Media Type | Audio | Audio | 一致 |
| Media Codec Type | SBC | SBC | 一致 |
| Channel Mode | Joint Stereo | Joint Stereo/Stereo/Dual/Mono | 选择了联合立体声 ⚠️ 异常点：麦克风应该用单声道 |
| Sampling Frequency | 44.1kHz | 48kHz/44.1kHz | 选择了44.1kHz |
| Allocation Method | Loudness | Loudness/SNR | 选择了响度分配 |
| Subbands | 8 | 8/4 | 选择了8个子带 |
| Block Length | 16 | 16/12/8/4 | 选择了16个块长度 |
| Min Bitpool Value | 2 | 2 | 一致 |
| Max Bitpool Value | 53 | 53 | 一致 |

服务3：延迟报告服务（可选）

|------------------|-----------------|-------------------|
| 字段 | 值 | 含义 |
| Service Category | Delay Reporting | 服务类别ID=0x07 |
| Length | 0 bytes | 无参数 |
| 作用 | - | 启用延迟报告功能，实现通话双向同步 |

3. AVDTP Set Configuration Accept（耳机→手机）

|--------------|----------|-------------------|
| 字段 | 值 | 含义 |
| AVDTP Type | Response | 响应包 |
| Message Type | Accept | 接受配置 |
| L2CAP SDU长度 | 2字节 | 只有AVDTP信令头，没有有效载荷 |
| 意义 | - | 耳机确认所有参数都支持，配置成功 |

4. Set Configuration的三大铁律（开发必背）

这三条规则是我踩了无数坑总结出来的，只要严格遵守，90%的配置失败问题都可以避免：

铁律1：配置必须是能力的严格子集

你选择的每一个参数都必须在耳机返回的Get All Capabilities响应中明确声明支持。只要有一个参数不支持，耳机一定会拒绝配置。

错误示例：耳机只支持SBC，你却配置了AAC → 拒绝

错误示例：耳机最大比特池值是53，你却设置了60 → 拒绝

铁律2：服务类别的顺序必须完全一致

你在Set Configuration命令中列出的服务类别的顺序，必须和Get All Capabilities响应中的顺序完全相同。

错误示例：耳机返回的顺序是Media Transport → Media Codec → Delay Reporting，你却写成了Media Codec → Media Transport → Delay Reporting → 拒绝

这是AVDTP规范中最反人类的一条规定，但几乎所有耳机都会严格检查。

铁律3：必须包含所有必选服务类别

Media Transport和Media Codec是必选服务类别，必须出现在配置中。如果缺少其中任何一个，耳机一定会拒绝配置。

5. 下一步信令流程

配置成功后，接下来的流程：

手机按照媒体→报告→恢复的顺序建立对应的L2CAP传输通道
所有通道建立完成后，手机发送Open命令
Open成功后，手机发送Start命令
收到Start响应后，耳机开始通过媒体通道发送麦克风的RTP数据包

6. 常见配置失败问题排查

|---------|------------------------------|--------------|-----------------------|
| 错误码 | 含义 | 最可能的原因 | 解决方法 |
| 0x03 | Invalid ACP SEID | SEID不存在或已被使用 | 重新Discover获取最新的SEID列表 |
| 0x07 | Unsupported Service Category | 配置了耳机不支持的服务 | 移除该服务类别，重新配置 |
| 0x0A | Invalid Capabilities | 参数不在耳机支持的范围内 | 检查每个参数，确保是能力的子集 |
| 0x11 | Invalid State | 流端点处于错误的状态 | 关闭当前流，重新开始配置流程 |

Set Configuration命令的处理规则非常严格：

配置必须是能力的子集：发起方选择的所有配置参数都必须是接收方在Get All Capabilities响应中声明支持的参数。如果有任何一个参数不被支持，接收方必须拒绝这个配置。
服务类别的顺序：服务类别的顺序必须和Get All Capabilities响应中的顺序相同。如果顺序不对，接收方必须拒绝这个配置。
必选服务类别：配置中必须包含媒体传输服务和媒体编解码服务。如果缺少这两个服务类别，接收方必须拒绝这个配置。
资源锁定：如果配置成功，双方必须锁定对应的流端点，不能再被其他流使用。

如果接收方拒绝配置，必须在响应中包含一个错误码，说明拒绝的原因。常见的错误码有：

0x03：无效的ACP SEID

0x04：SEID正在使用中

0x07：不支持的服务类别

0x0A：无效的能力

当收到拒绝响应时，发起方应该根据错误码采取相应的措施。例如，如果是因为不支持某个服务类别，发起方应该尝试不使用这个服务类别，重新发送Set Configuration命令。

下面是一个简化的Set Configuration处理函数的伪代码：

复制代码

uint16_t avdtp_handle_set_configuration(
    AvdtpConnection* conn,
    uint8_t transaction_label,
    uint8_t acp_seid,
    uint8_t int_seid,
    uint8_t* payload,
    uint16_t payload_len
) {
    // 1. 检查ACP SEID是否有效
    AvdtpSep* acp_sep = avdtp_find_sep_by_seid(acp_seid);
    if (!acp_sep) {
        return avdtp_send_reject_response(conn, transaction_label,
                                         AVDTP_ERROR_INVALID_ACP_SEID);
    }

    // 2. 检查ACP SEID是否正在使用中
    if (acp_sep->in_use) {
        return avdtp_send_reject_response(conn, transaction_label,
                                         AVDTP_ERROR_SEID_IN_USE);
    }

    // 3. 解析配置参数
    AvdtpConfiguration config;
    uint16_t offset = 0;
    while (offset < payload_len) {
        uint8_t service_category = payload[offset++];
        uint8_t length = payload[offset++];

        // 4. 检查是否支持这个服务类别
        if (!avdtp_is_service_supported(acp_sep, service_category)) {
            return avdtp_send_reject_response(conn, transaction_label,
                                             AVDTP_ERROR_UNSUPPORTED_SERVICE_CATEGORY);
        }

        // 5. 解析服务参数
        if (!avdtp_parse_service_parameters(service_category,
                                           payload + offset, length, &config)) {
            return avdtp_send_reject_response(conn, transaction_label,
                                             AVDTP_ERROR_INVALID_CAPABILITIES);
        }

        offset += length;
    }

    // 6. 检查是否包含必选服务类别
    if (!config.media_transport_present || !config.media_codec_present) {
        return avdtp_send_reject_response(conn, transaction_label,
                                         AVDTP_ERROR_INVALID_CAPABILITIES);
    }

    // 7. 分配资源，锁定流端点
    acp_sep->in_use = true;
    acp_sep->config = config;
    acp_sep->remote_seid = int_seid;

    // 8. 发送接受响应
    return avdtp_send_accept_response(conn, transaction_label);
}

2.5 建立传输通道

配置成功后，发起方需要根据配置的服务类别，建立对应的传输通道。

传输通道的建立顺序是固定的：

①媒体传输通道（必选）

②报告传输通道（可选，如果启用了报告服务）

③恢复传输通道（可选，如果启用了恢复服务）

每个传输通道都是一个独立的L2CAP通道，使用动态分配的PSM值。

传输通道的建立有几个需要注意的地方：

①通道建立顺序：必须严格按照媒体→报告→恢复的顺序建立通道。不能颠倒顺序，否则很多设备会拒绝连接。

②通道MTU：媒体通道的MTU至少应该是672字节，报告通道和恢复通道的MTU至少应该是48字节。

③通道数量：如果没有启用某个服务，就不需要建立对应的通道。例如，如果没有启用报告服务，就不需要建立报告通道。

④通道失败处理：如果某个通道建立失败，发起方应该关闭已经建立的通道，释放资源，并通知上层应用。

2.6 打开流 (Open)

所有需要的传输通道建立完成后，发起方发送Open命令，通知接收方流已经准备好，可以启动了。

Open命令包含一个参数：ACP SEID。地址数量字段设置为1。

Open命令的作用是通知接收方所有的传输通道已经建立完成，可以准备接收媒体数据了。收到Open命令后，接收方应该分配所有必要的资源，比如解码缓冲区、播放缓冲区等。

如果接收方无法分配足够的资源，应该拒绝Open命令，返回相应的错误码。

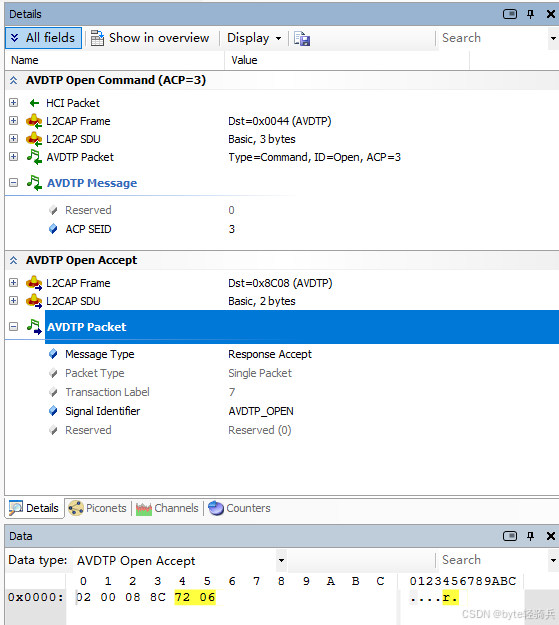

下面是AVDTP流打开流程的完整snoop:

这两个包完成了流打开的完整事务：

①手机（INT）发送Open命令，通知耳机所有传输通道已建立完成，可以准备接收媒体数据

②耳机（ACP）验证流状态正确，成功分配所有必要的资源（解码缓冲区、DMA通道等），返回Accept响应

③现在流进入Open状态，距离真正的音频传输只差最后一步Start命令

本次操作的对象仍然是SEID=3的麦克风Source端点，说明双向通话的上行链路已经准备就绪。

（1）AVDTP Open Command（手机→耳机）

这是一个非常简单的命令，只需要指定目标流端点。

|---------------------|---------|-----------------------------|
| 字段 | 值 | 协议含义 |
| AVDTP Type | Command | 命令包 |
| AVDTP ID | Open | 信号ID=0x06，对应打开流命令 |
| Number of Addresses | 1 | 包含一个SEID |
| ACP SEID | 3 | 目标流端点标识符=3（麦克风Source） |
| L2CAP SDU长度 | 3字节 | AVDTP信令头(2字节)+ACP SEID(1字节) |

（2）AVDTP Open Accept（耳机→手机）

这是一个标准的成功响应，没有任何有效载荷。

|-------------------|------------|----------------------------|
| 字段 | 值 | 协议含义 |
| Packet Type | Response | 响应包 |
| Message Type | Accept | 命令被成功接受 |
| Transaction Label | 7 | 事务标签=0x07，与Open命令的事务标签完全匹配 |
| Signal Identifier | AVDTP_OPEN | 信号ID=0x06，与命令的信号ID一致 |
| L2CAP SDU长度 | 2字节 | 只有AVDTP信令头，没有有效载荷 |

（3）关键开发坑点与注意事项

①Open命令的发送时机

Open命令必须在所有传输通道建立完成之后才能发送 。如果在通道建立过程中就发送Open命令，绝大多数设备都会返回0x11 Invalid State错误。

开发建议：在Set Configuration成功后，按照媒体→报告→恢复的顺序依次建立通道，等待所有通道都连接成功后，再发送Open命令。

②Open响应后的超时处理

收到Open响应后，应该尽快发送Start命令。很多设备的Open状态有一个隐含的超时时间（通常是10-30秒），如果在超时时间内没有收到Start命令，设备会自动关闭流，释放资源。

③Open失败的常见原因

|---------|---------------------|--------------|------------------------|
| 错误码 | 含义 | 最可能的原因 | 解决方法 |
| 0x03 | Invalid ACP SEID | SEID不存在或已被释放 | 重新配置流端点 |
| 0x05 | SEID Not In Use | 流端点没有被配置 | 先发送Set Configuration命令 |
| 0x10 | Duplicate Operation | 流已经处于Open状态 | 直接发送Start命令 |
| 0x11 | Invalid State | 流处于错误的状态 | 关闭当前流，重新开始整个流程 |
| 0x20 | Resource Exhausted | 资源不足 | 降低编解码码率，减少缓冲区大小 |

④双向流的Open顺序

对于同时有上行（麦克风）和下行（扬声器）音频的通话场景，Open命令的发送顺序会影响连接建立的速度。推荐的顺序是：

先配置并打开下行Sink端点（扬声器）
再配置并打开上行Source端点（麦克风）

这样可以让用户先听到对方的声音，再开始说话，体验更好。

（4）下一步信令流程

这个步骤完成后，距离真正的音频传输只差最后一步：

手机发送Start命令，通知耳机开始发送麦克风数据
耳机返回Start Accept响应
耳机立即开始通过媒体通道发送SBC编码的RTP音频包
手机收到RTP包后，解封装、解码并播放

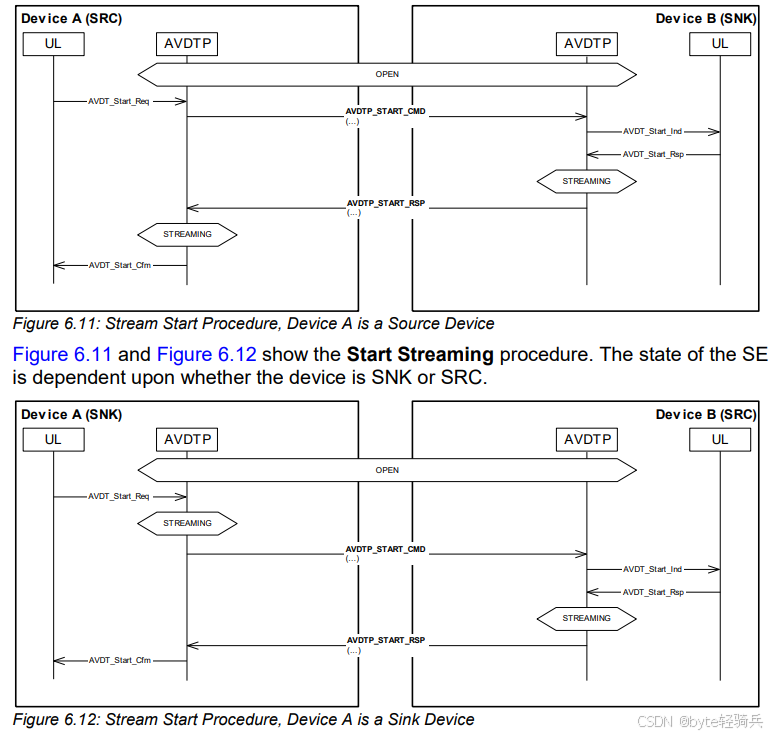

2.7 启动流 (Start)

流打开后，发起方发送Start命令，通知接收方开始接收和播放媒体数据。

Start命令包含一个参数：ACP SEID。地址数量字段设置为1。

收到Start命令后，接收方应该启动解码器和播放器，准备接收媒体数据。收到Start响应后，发起方可以开始发送媒体数据。

这里有一个非常重要的细节：发起方必须在收到Start响应之后才能开始发送媒体数据。如果在收到响应之前就发送媒体数据，接收方可能还没有准备好，会导致数据丢失，出现声音卡顿或者没有声音的问题。

很多开发者为了减少延迟，会在发送Start命令之后立即开始发送媒体数据，这是不符合规范的，会导致兼容性问题。

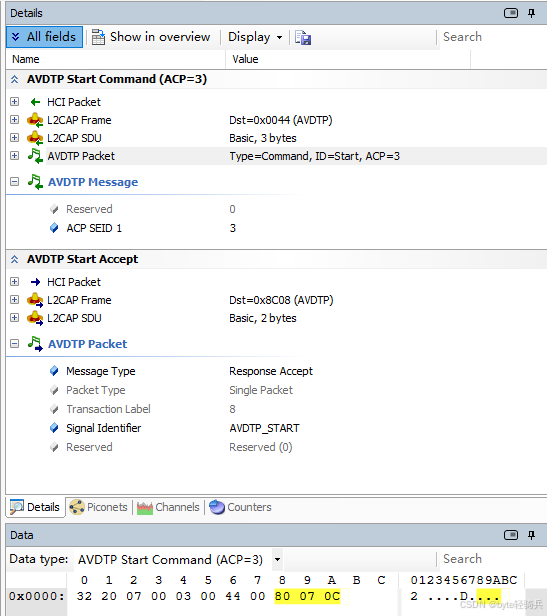

这是整个AVDTP信令流程的最后一步，也是最关键的一步：流启动。至此，从L2CAP通道建立到流配置、打开、启动的完整链路全部完成，耳机将立刻开始发送麦克风的音频数据。

这两个包完成了流启动的完整事务：

手机（INT）发送Start命令，通知耳机可以开始传输媒体数据
耳机（ACP）验证流处于Open状态，启动音频采集硬件和编码器，返回Accept响应
耳机在发送Start Accept响应的同时，就会立刻开始通过媒体通道发送RTP音频包

特别强调角色关系 ：这次是手机（音频Sink）向耳机（音频Source）发送Start命令 ，完美印证了我们之前讲的核心知识点：Initiator/Acceptor角色与Source/Sink角色完全独立。信令的发起方可以是任何一方，与媒体流的方向无关。

（1）AVDTP Start Command（手机→耳机）

格式与Open命令几乎完全相同，是AVDTP中最简单的命令之一。

|---------------------|---------|-----------------------------|
| 字段 | 值 | 协议含义 |
| AVDTP Type | Command | 命令包 |
| AVDTP ID | Start | 信号ID=0x07，对应启动流命令 |
| Number of Addresses | 1 | 包含一个SEID |
| ACP SEID | 3 | 目标流端点标识符=3（耳机的麦克风Source） |
| L2CAP SDU长度 | 3字节 | AVDTP信令头(2字节)+ACP SEID(1字节) |

（2）AVDTP Start Accept（耳机→手机）

标准的无载荷成功响应。

|-------------------|-------------|------------------------|
| 字段 | 值 | 协议含义 |
| Packet Type | Response | 响应包 |
| Message Type | Accept | 命令被成功接受 |
| Transaction Label | 8 | 事务标签=0x08，与Start命令完全匹配 |
| Signal Identifier | AVDTP_START | 信号ID=0x07，与命令一致 |
| L2CAP SDU长度 | 2字节 | 只有AVDTP信令头 |

（3）Start命令的核心协议细节（开发必知）

①Start与Open的最终边界

经过前面所有步骤的铺垫，我们可以用最直白的语言总结两者的本质区别：

Open："我这边所有路都修好了，你那边把仓库和货车准备好"
Start："一切就绪，可以开始发货了"

最关键的规范强制要求：

The Source device shall not transmit any media packets before receiving the Start Accept response.

Source设备绝对不能在收到Start Accept响应之前发送任何媒体包。这是90%兼容性问题的根源：很多开发者为了减少延迟，在发送Start命令的同时就开始发数据，导致耳机还没准备好，大量数据包丢失，出现前2秒没有声音的问题。

（4）流状态转换

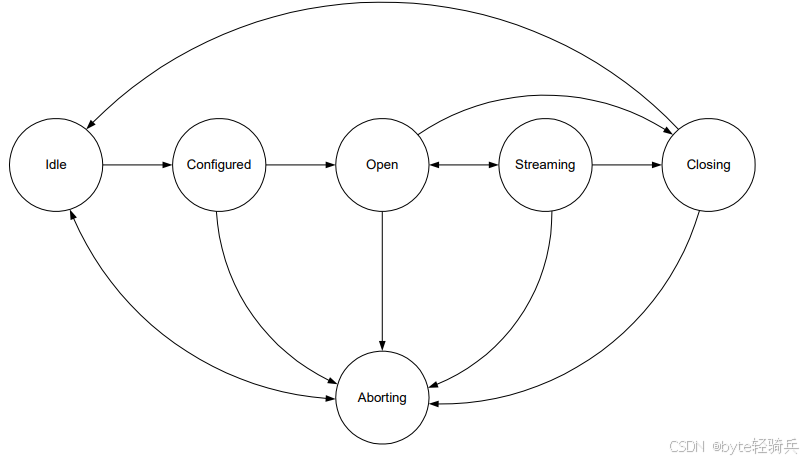

Start命令执行完成后，流的状态从Open转换为Streaming，这是AVDTP流唯一可以传输媒体数据的状态。

（5）双向通话的启动顺序最佳实践

对于同时有上行（麦克风）和下行（扬声器）的通话场景，严格按照以下顺序启动可以获得最佳用户体验：

配置并打开下行Sink端点（扬声器）
发送下行Start命令，收到Accept后手机开始播放对方声音
配置并打开上行Source端点（麦克风）
发送上行Start命令，收到Accept后耳机开始采集本地声音

这样用户会先听到对方的声音，再开始说话，完全符合自然的通话习惯，避免出现"对方先说了半句话我才听到"的情况。

（6）开发中最常见的Start相关问题

1. Start成功但完全没有声音

这是最常见的问题，排查优先级从高到低：

检查媒体通道的CID是否正确：确认媒体数据发送到了正确的L2CAP通道
检查RTP Payload Type：必须与配置的编解码类型一致（SBC通常是96）
检查RTP时间戳增量：必须与采样率和帧大小匹配（44.1kHz 1024样本帧的增量是1024）
检查媒体通道MTU：必须大于最大RTP包大小（SBC通常不超过672字节）
检查耳机的编码器是否启动：很多低端耳机在Start后会有100-200ms的硬件启动延迟

2. 声音卡顿、断断续续

最可能的原因：

RTP序列号不连续，存在丢包
时间戳增量不均匀，导致播放缓冲区下溢
媒体通道的L2CAP重传模式设置错误（应该使用基本模式，不要使用重传模式）

3. 常见错误码

|---------|---------------------|--------------------------------|
| 错误码 | 含义 | 解决方法 |
| 0x05 | SEID Not In Use | 流端点没有被配置，先执行Set Configuration |
| 0x10 | Duplicate Operation | 流已经处于Streaming状态，不需要重复发送Start |
| 0x11 | Invalid State | 流处于Idle或Configured状态，必须先执行Open |

2.8 媒体数据传输

流启动后，发起方开始通过媒体传输通道发送RTP媒体包。接收方收到RTP包后，解封装出音频数据，解码并播放。

媒体数据传输的详细过程我们在之前的章节已经讲过，这里就不再重复了。

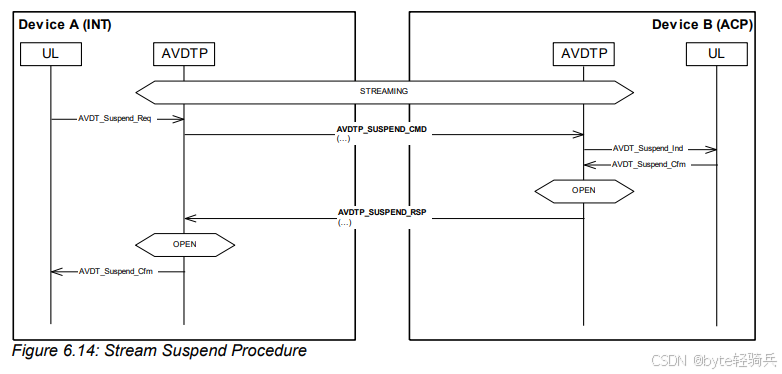

2.9 暂停流 (Suspend)

当用户暂停播放时，发起方发送Suspend命令，通知接收方停止播放。

Suspend命令包含一个参数：ACP SEID。地址数量字段设置为1。

收到Suspend命令后，接收方应该停止播放，清空播放缓冲区，但保留解码缓冲区和其他资源。收到Suspend响应后，发起方应该停止发送媒体数据。

暂停状态下，流的配置和传输通道都保持不变，可以通过发送Start命令快速恢复播放。

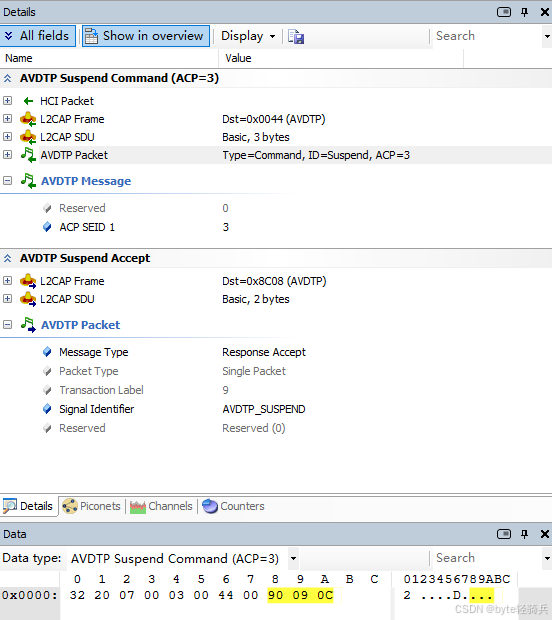

下面是AVDTP流暂停流程的snoop:

这两个包完成了流暂停的完整事务：

手机（INT）发送Suspend命令，通知耳机停止传输麦克风音频数据
耳机（ACP）验证流处于Streaming状态，停止采集和编码，返回Accept响应
暂停后所有L2CAP传输通道、编解码上下文、缓冲区资源全部保留，无需重新建立

这是AVDTP设计中非常体现工程思维的一个命令：用最小的状态切换代价，实现音频的快速暂停与恢复，避免了完整建链的高延迟。

(1) AVDTP Suspend Command（手机→耳机）

格式与Start命令完全对称，是极简的单SEID控制命令。

|---------------------|---------|-----------------------------|
| 字段 | 值 | 协议含义 |
| AVDTP Type | Command | 命令包 |
| AVDTP ID | Suspend | 信号ID=0x09，对应暂停流命令 |
| Number of Addresses | 1 | 包含1个目标SEID |
| ACP SEID | 3 | 目标流端点标识符=3（耳机麦克风Source） |
| L2CAP SDU长度 | 3字节 | AVDTP信令头(2字节)+ACP SEID(1字节) |

(2) AVDTP Suspend Accept（耳机→手机）

标准无载荷成功响应，与Start响应格式一致。

|-------------------|---------------|--------------------------|
| 字段 | 值 | 协议含义 |
| Packet Type | Response | 响应包 |
| Message Type | Accept | 命令被成功接受 |
| Transaction Label | 9 | 事务标签=0x09，与Suspend命令完全匹配 |
| Signal Identifier | AVDTP_SUSPEND | 信号ID=0x09，与命令一致 |
| L2CAP SDU长度 | 2字节 | 仅包含AVDTP信令头，无额外参数 |

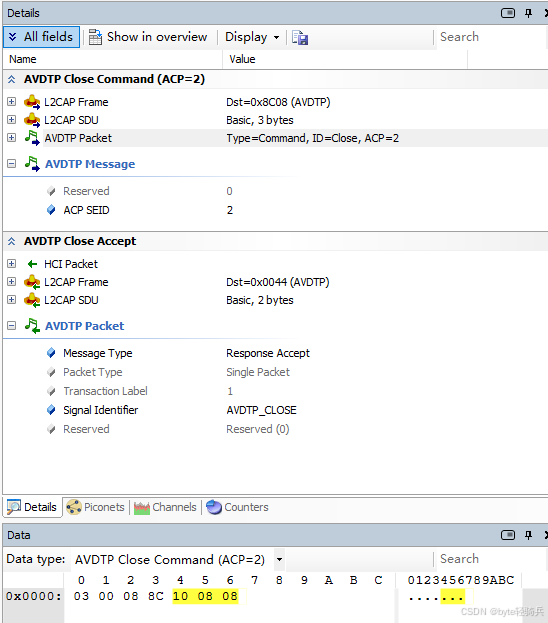

(3) Suspend 与 Close 的核心区别

很多开发者容易混淆暂停和关闭，两者在资源占用、恢复速度、适用场景上有本质区别：

|---------|------------------|--------------------------|
| 维度 | Suspend 暂停 | Close 关闭 |
| 流状态变化 | Streaming → Open | 任意状态 → Idle |
| L2CAP通道 | 完整保留 | 全部释放 |
| 编解码资源 | 保留上下文 | 完全释放 |
| 缓冲区数据 | 保留 | 清空释放 |
| 恢复方式 | 发送Start命令即可恢复 | 需重新走配置、建通道、Open、Start全流程 |
| 恢复延迟 | 几十毫秒级 | 几百毫秒到秒级 |
| 适用场景 | 短时间暂停（静音、暂停播放） | 长时间停止（挂断、退出播放） |
| 功耗影响 | 通道保持，功耗略高 | 资源释放，功耗最低 |

设计意图：蓝牙无线链路的建立和销毁成本很高，频繁建链拆链不仅延迟大，还会增加功耗。Suspend就是为了解决短时间暂停的场景，用极低的资源开销换取毫秒级的恢复速度。

(4) 核心协议强制规则（开发必守）

①暂停后必须立即停止媒体传输

规范明确要求：Source设备在发出Suspend命令、或收到Suspend命令后，必须立即停止发送所有媒体包，不允许再有任何RTP数据包通过媒体通道传输。

如果暂停后仍然继续发送数据，Sink端通常会直接丢弃这些无效包；部分严格的设备会认为是协议异常，甚至主动断开整个AVDTP连接。

②双方都可以主动发起暂停

Suspend命令的发起方没有限制，Source和Sink都可以作为Initiator发起暂停。这是非常容易被忽略的一点：

手机侧：用户点击静音、暂停播放时发起

耳机侧：检测到用户摘下耳机、电量过低、射频干扰过大时，都可以主动向手机发起Suspend

开发时必须处理对端主动发起的Suspend请求，不能只处理自己发起的流程，否则会出现耳机已经暂停了，但手机还在不停发数据的异常情况。

③仅允许在Streaming状态执行

Suspend命令只能在流处于Streaming状态时发送。如果流处于Idle、Configured或Open状态，接收方必须返回0x11 Invalid State错误。

（5）常见触发场景与工程最佳实践

典型触发场景

通话过程中用户点击静音按钮，暂停上行麦克风
音乐播放时用户点击暂停，暂停下行音频
TWS耳机单耳摘下，自动暂停播放
系统临时切换音频到其他输出设备

工程最佳实践

①不要频繁切换：避免短时间内反复Suspend/Start，频繁状态切换会导致耳机处理不及时，出现爆音或卡顿。建议静音持续超过2~3秒再执行Suspend。

②处理超时自动关闭：多数耳机固件会对Suspend状态设置超时（通常5~10分钟），超时后自动Close释放资源。应用层如果需要长时间暂停，应该主动发送Close命令，不要依赖对端超时。

③同步处理双向流：对于通话这类双向音频场景，暂停上行麦克风时，不要同时暂停下行扬声器，避免用户听不到对方的提示音。

（6）常见错误码与排查

|---------|---------------------|----------------|--------------------------|
| 错误码 | 含义 | 常见原因 | 解决方法 |
| 0x05 | SEID Not In Use | 流端点未完成配置 | 先执行Set Configuration完成配置 |
| 0x10 | Duplicate Operation | 流已经处于暂停状态 | 检查流状态，避免重复发送Suspend |
| 0x11 | Invalid State | 流不在Streaming状态 | 确认流已成功Start后再发送暂停命令 |

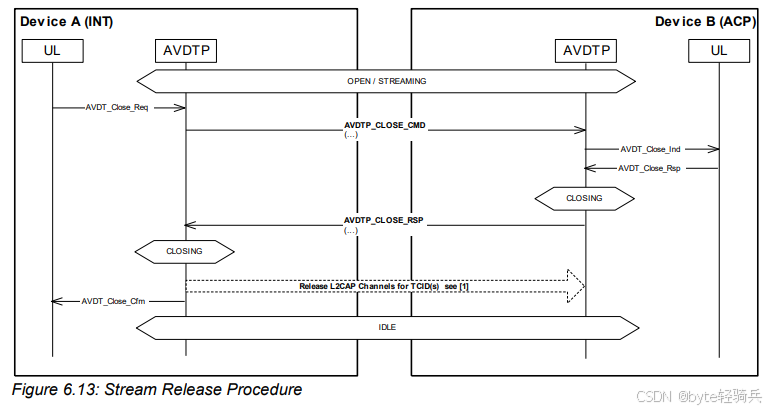

2.10 关闭流 (Close)

当用户停止播放或者断开连接时，发起方发送Close命令，通知接收方释放所有资源。

Close命令包含一个参数：ACP SEID。地址数量字段设置为1。

收到Close命令后，接收方应该释放所有与该流相关的资源，包括解码缓冲区、播放缓冲区、传输通道等，并解锁流端点。收到Close响应后，发起方也应该释放所有相关的资源，并关闭传输通道。

下面是AVDTP流关闭流程的snoop:

这两个包完成了流正常关闭的完整事务：

①耳机作为发起方（INT）发送Close命令，通知手机终止当前流、释放对应资源

②手机作为接收方（ACP）验证流状态，停止数据处理、释放编解码与缓冲区资源，返回Accept响应

③命令执行后流从当前状态直接退回Idle状态，对应的媒体传输通道将被依次关闭，流端点解除锁定

这也再次印证了核心规则：信令发起方与媒体流方向完全独立，不仅Sink可以发起控制命令，Source端（耳机麦克风）同样可以主动发起关闭。

（1）AVDTP Close Command（耳机→手机）

|---------------------|---------|--------------------------------|
| 字段 | 值 | 协议含义 |
| L2CAP Dst CID | 0x8C08 | 发往手机端的AVDTP信令通道，说明发起方是耳机 |
| AVDTP Type | Command | 命令包 |
| AVDTP ID | Close | 信号ID=0x08，对应关闭流命令 |
| Number of Addresses | 1 | 包含1个目标SEID |
| ACP SEID | 2 | 接收方（手机）的流端点标识符=2，即手机侧的音频Sink端点 |
| L2CAP SDU长度 | 3字节 | AVDTP信令头(2字节)+ACP SEID(1字节) |

（2）AVDTP Close Accept（手机→耳机）

|-------------------|-------------|------------------------|
| 字段 | 值 | 协议含义 |
| L2CAP Dst CID | 0x0044 | 发往耳机端的AVDTP信令通道 |
| Packet Type | Response | 响应包 |
| Message Type | Accept | 命令被成功接受，流已关闭 |
| Transaction Label | 1 | 事务标签=0x01，与Close命令完全匹配 |
| Signal Identifier | AVDTP_CLOSE | 信号ID=0x08，与命令一致 |
| L2CAP SDU长度 | 2字节 | 仅包含AVDTP信令头，无额外参数 |

（3）Close命令的核心协议规则

①状态转换规则

Close是唯一可以从任意非Idle状态执行的命令，无论流处于Configured、Open还是Streaming状态，都可以直接发起关闭，执行后统一回到Idle状态。

这一设计保证了异常场景下的兜底能力：即使状态机混乱，也可以通过Close命令强制重置流状态。

②资源释放顺序

收到Close命令并响应后，两端必须按照固定顺序释放资源，避免资源泄漏：

停止媒体数据收发，清空编解码缓冲区
释放编解码硬件资源、DMA通道
按照恢复→报告→媒体的逆序关闭对应L2CAP传输通道
销毁流上下文，释放本地内存
解锁本地流端点，标记为空闲可复用

（4）与Suspend、Abort的本质区别

AVDTP共有三种停止类命令，适用场景完全不同：

|---------|----------|-----------------|-----------------|-----------|
| 命令 | 状态目标 | 资源释放 | 恢复方式 | 适用场景 |
| Suspend | 退回Open状态 | 不释放通道和上下文 | 发送Start即可恢复，毫秒级 | 短时间暂停、静音 |
| Close | 退回Idle状态 | 完全释放所有资源 | 需走完整建链流程，百毫秒级 | 正常结束播放/通话 |
| Abort | 强制退回Idle | 立即强制释放，不等待数据处理完 | 需完整建链 | 异常出错、强制断开 |

（5）幂等性与容错

Close命令具备幂等性：如果流已经处于Idle状态，收到Close命令也应该返回Accept，而不是返回错误，避免对端因重复发送而异常。

（6）开发常见问题与最佳实践

①常见错误码

|---------|------------------|------------------------|
| 错误码 | 含义 | 常见原因 |
| 0x03 | Invalid ACP SEID | 目标SEID不存在，或对端已释放该流 |
| 0x05 | SEID Not In Use | 流端点未被配置，本身就是空闲状态 |
| 0x11 | Invalid State | 极少数严格实现的设备会在Idle状态返回错误 |

②工程最佳实践

正常退出必须走Close流程：不要直接断开L2CAP通道或ACL连接来结束流，否则对端会认为是异常断连，可能触发重连逻辑，影响体验。
先关闭流再断开物理连接：断开蓝牙前，应先主动Close所有活动流，给对端释放资源的时间，避免耳机端出现资源泄漏、下次连接异常。
超时兜底：发送Close命令后若超时无响应，应在重传2~3次后强制释放本地资源、关闭通道，不要无限等待。
双向流分别关闭：通话场景下上行和下行是两个独立流，结束通话时需要分别关闭两个方向的流，不能只关一个。

三、高级信令流程

除了上面讲的核心信令流程，AVDTP还定义了一些高级信令流程，用于处理更复杂的场景。

3.1 流重配置 (Reconfigure)

流重配置流程允许在流的生命周期内修改流的配置参数，而不需要重新建立整个流。

Reconfigure命令的格式和Set Configuration命令类似，包含ACP SEID和新的配置参数。

流重配置有几个重要的限制：

只能在暂停状态下进行：流必须处于暂停状态才能进行重配置。如果流处于流传输状态，接收方必须拒绝Reconfigure命令。

不能修改媒体类型和流端点类型：重配置不能修改流的媒体类型和流端点类型。如果需要修改这些参数，必须关闭当前流，重新建立一个新的流。

不能添加或删除服务类别：重配置只能修改已经启用的服务类别的参数，不能添加新的服务类别，也不能删除已经启用的服务类别。

流重配置最常见的用途是切换编解码格式或者调整采样率。例如，当用户从播放音乐切换到打电话时，可以通过重配置将编解码格式从SBC切换到CVSD。

3.2 延迟报告 (Delay Report)

延迟报告流程允许Sink设备向Source设备报告自己的处理延迟，从而实现精确的音视频同步。

Delay Report命令包含两个参数：

ACP SEID：Source设备的流端点标识符

Delay：延迟值，单位是1/10毫秒

这里有一个非常重要的细节：Delay Report命令总是由Sink设备发起，Source设备响应。这和其他大多数信令命令不同，其他命令通常由Source设备发起。

规范明确指出：

The SNK shall be the INT of the Delay Report procedure. The SRC shall be the ACP.

延迟报告的触发时机：

流配置完成后立即发送第一个延迟报告
当延迟变化超过一定范围时发送新的延迟报告

延迟报告是实现音视频同步的关键。如果Sink设备不支持延迟报告，Source设备只能使用默认的延迟值，可能会导致音视频不同步。

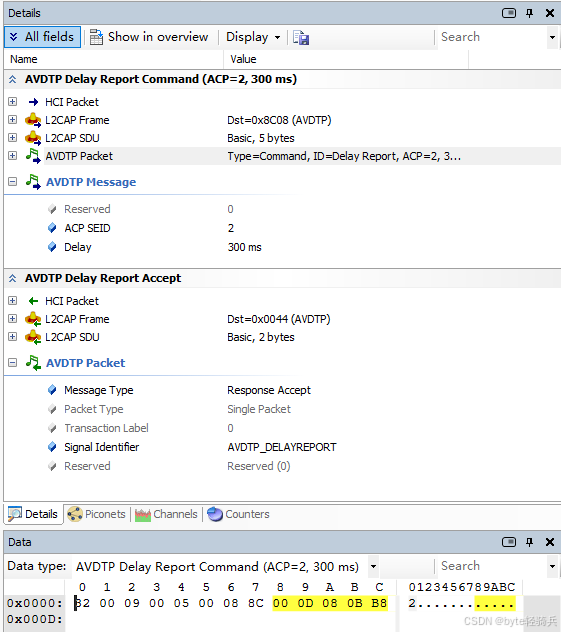

下面是AVDTP延迟报告流程的snoop:

这两个包完成了延迟报告的完整事务，是AVDTP 1.3版本引入的高级功能：

耳机（INT，Sink端）发送Delay Report命令，告知手机自身的音频缓冲、解码、渲染总延迟
手机（ACP，Source端）接收并确认延迟值，返回Accept响应
手机侧会将该延迟纳入音视频同步计算，调整视频播放或音频发送时序，保证声音与画面在耳机端同步呈现

这是AVDTP所有信令中角色唯一固定的命令：永远由Sink端作为发起方，Source端作为接收方。原因很简单：处理延迟是接收端的固有属性，只有Sink设备自己知道完整的链路耗时。

(1) AVDTP Delay Report Command（耳机→手机）

|---------------------|--------------|-------------------------------------|
| 字段 | 值 | 协议含义 |
| L2CAP Dst CID | 0x8C08 | 发往手机侧的AVDTP信令通道，发起方为耳机设备 |
| AVDTP Type | Command | 命令包 |
| AVDTP ID | Delay Report | 信号ID对应延迟报告命令 |
| Number of Addresses | 1 | 包含1个目标SEID |
| ACP SEID | 2 | 接收方（手机）的流端点标识符=2，对应手机侧的下行音频Source端点 |
| Delay | 300 ms | 耳机上报的总处理延迟 |
| L2CAP SDU长度 | 5字节 | 信令头(2字节)+ACP SEID(1字节)+延迟值(2字节) |

(2) AVDTP Delay Report Accept（手机→耳机）

|-------------------|-------------------|----------------|
| 字段 | 值 | 协议含义 |
| Packet Type | Response | 响应包 |
| Message Type | Accept | 成功接收并确认延迟值 |
| Transaction Label | 0 | 事务标签=0，与命令完全匹配 |
| Signal Identifier | AVDTP_DELAYREPORT | 信号ID与命令一致 |
| L2CAP SDU长度 | 2字节 | 仅信令头，无额外有效载荷 |

(3) 延迟值的协议细节与计算

①单位与量程

规范明确规定：延迟字段为16位无符号整数，单位为0.1毫秒。

理论量程：0 ~ 6553.5 ms
消费级耳机常规值：100 ~ 500 ms
低延迟游戏模式：40 ~ 150 ms

本次上报的300ms对应的原始值计算：

复制代码

300 ms ÷ 0.1 ms/单位 = 3000 = 0x0BB8

与底部十六进制数据中的0B B8完全对应。

②延迟的组成部分

上报的300ms是端到端的总延迟，通常包含三部分：

接收缓冲延迟：空中数据包接收、去抖动缓冲，约100~200ms
解码延迟：SBC/AAC等编解码硬件处理耗时，约10~30ms
渲染延迟：DAC转换、功放输出、声学器件延迟，约20~50ms

③上报触发规则

延迟报告不是周期性发送，有严格的触发条件：

首次上报：流配置完成后必须立即发送第一个延迟报告
变更上报：只有当实际延迟偏离上次上报值、超出预设精度范围时，才发送新的报告
瞬时波动不触发：播放缓冲区的瞬时填充变化不触发上报，仅缓冲策略永久性调整（如抗干扰开大缓冲）才上报

（4）核心协议强制规则

①角色不可反转：Sink永远是延迟报告的发起方，Source永远是接收方。Source不能主动向Sink查询延迟，只能被动接收。

②幂等性处理：收到重复的延迟值报告，Source端应直接返回Accept，不做重复处理，避免同步逻辑频繁抖动。

③向后兼容：如果Sink不支持延迟报告，Source应使用默认延迟值（通常200~300ms）进行同步，不能因缺少报告而失效。

④双向流分别上报：对于通话等双向音频场景，上行麦克风流的Sink（手机）也需要向Source（耳机）上报上行延迟，才能实现完整的双向同步。

（5）开发常见坑点与最佳实践

高频坑点

①单位换算错误：最常见的错误是误以为延迟单位是1ms，导致同步计算偏差10倍，音画严重错位。必须牢记单位为0.1ms。

②频繁上报：部分设备周期性发送延迟报告，频繁触发同步调整，反而导致音画持续抖动。应严格遵循变更触发的规则。

③上报固定假值：部分低端耳机虽声明支持该功能，但上报的是写死的固定值，而非实际测量的延迟，会导致同步效果大打折扣。

④仅处理下行忽略上行：视频通话场景中，很多开发者只处理下行扬声器延迟，忽略上行麦克风延迟，造成对方端音画不同步。

最佳实践

应用层可在系统延迟报告基础上，增加用户可调节的偏移量，适配不同视频源的固有延迟

切换编解码、切换低延迟模式后，应主动等待新的延迟报告生效，再启动同步逻辑

对于不支持延迟报告的设备，应根据编解码类型和设备档位设置合理的默认值，而非统一使用固定值

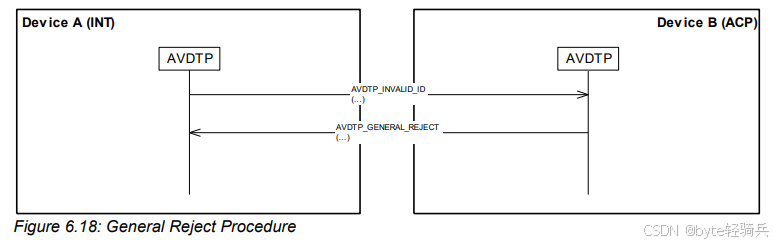

3.3 通用拒绝 (General Reject)

通用拒绝流程用于拒绝一个无法识别的信令命令。

当接收方收到一个无法识别的信号ID时，必须发送General Reject响应，而不是忽略这个命令。如果忽略这个命令，发起方会一直等待响应，最终超时失败。

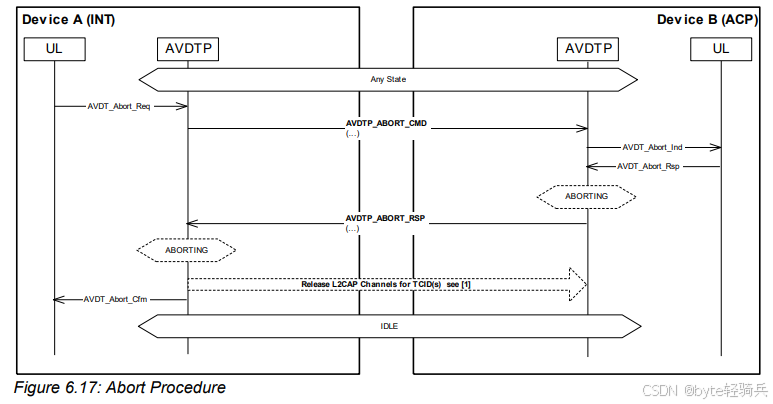

3.4 流强制终止 (Abort)

在正常的流生命周期之外，AVDTP还设计了一套异常兜底机制：Abort 强制终止流程。它的定位是异常场景的紧急刹车，不需要等待当前事务完成，不需要走优雅释放流程，可以在任意状态下直接将流打回Idle状态，强制释放所有资源。

规范明确指出

Abort procedure is used to terminate a stream immediately without waiting for the current procedure to complete。

这是它和Close命令最本质的区别：Close是正常的商务握手，Abort是紧急情况下的强制断电。

（1）信令格式

Abort命令的格式非常简洁，和Close命令结构完全一致：

信号ID：0x0A（AVDTP_ABORT）

地址数量：1，携带目标ACP SEID

命令总长度：3字节（2字节信令头 + 1字节SEID）

响应长度：2字节，仅返回Accept，不允许拒绝

（2）与Close的核心差异对比

|--------|---------------------------------|------------------|
| 维度 | Close 正常关闭 | Abort 强制终止 |
| 适用场景 | 正常结束播放/通话，优雅退出 | 异常错误、协议超时、强制断开 |
| 状态要求 | 可从Configured/Open/Streaming状态发起 | 任意状态均可发起，包括事务进行中 |
| 资源释放 | 按顺序优雅释放，等待数据处理完成 | 立即强制释放，丢弃所有未处理数据 |
| 响应规则 | 可根据状态返回错误 | 必须返回Accept，不允许拒绝 |
| 对端感知 | 对端有充足时间做收尾处理 | 对端需立即中断所有流程 |
| 后续恢复 | 需走完整建链流程 | 需走完整建链流程 |

（3）规范强制规则

①全状态可用：无论流当前处于Idle之外的任何状态，也无论是否有正在进行的信令事务，收到Abort命令后都必须立即终止所有操作，直接切换到Idle状态。

②不可拒绝：Abort命令不存在Reject响应。无论参数是否正确、状态是否合法，接收方都必须返回Accept，然后执行强制清理。这是为了保证异常场景下一定能重置状态，避免死锁。

③立即停止数据传输：收到Abort命令后，必须立刻停止所有媒体包、恢复包、报告包的收发，不允许再发送任何数据，也不需要等待缓冲区数据处理完成。

④完整资源释放：执行Abort后必须释放所有相关资源，包括L2CAP传输通道、编解码硬件、DMA缓冲区、定时器、流上下文内存，并且解锁流端点。

（4）典型触发场景

信令事务连续3次重传超时，状态机出现异常
检测到严重协议错误，如对端返回非法参数、状态机逻辑混乱
上层应用强制断开，如用户快速关闭蓝牙、切换音频设备
系统资源耗尽，无法继续维持音频流
射频环境极度恶劣，链路质量已无法支撑正常传输

（5）开发坑点与最佳实践

①不要滥用Abort代替Close：正常退出场景必须走Close流程，Abort仅用于异常兜底。频繁使用Abort会导致部分设备固件状态异常，下次连接出现兼容性问题。

②发送后立即本地清理：Abort是单向强制终止，发送命令后即可开始释放本地资源，不需要等待对端响应，避免因对端无响应导致资源泄漏。

③收到Abort必须彻底清理：很多开发者只清理了媒体缓冲区，漏掉了事务定时器、通道句柄、流上下文引用，导致后续新建流时出现资源冲突。

④重入保护：清理资源过程中要做好重入保护，避免在清理过程中又收到新的Abort命令，导致重复释放崩溃。

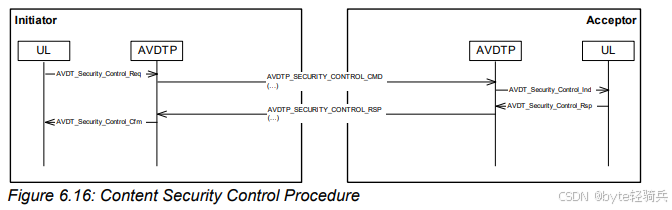

3.5 安全控制 (Security Control)

Security Control 是AVDTP为内容版权保护设计的专用透传信令通道，对应规范中的 Security Control procedure。它本身不定义任何安全算法，只负责在两端的内容保护模块之间透传控制消息，具体的认证、密钥交换逻辑由上层的内容保护协议定义。

规范说明

Security Control procedure is used to transfer content protection control messages between peer AVDTP entities.

简单来说，AVDTP只修了一条专用隧道，隧道里跑什么内容，由版权保护协议自己决定。

（1）信令格式

信号ID：0x0B（AVDTP_SECURITY）
地址数量：1，携带目标ACP SEID
有效载荷：可变长度，前1字节为内容保护类型标识，后续为透传的安全控制数据
响应：成功返回Accept，失败返回对应错误码

安全控制数据部分对AVDTP协议栈完全透明，协议栈只负责按原格式转发，不做任何解析和修改，最终交给上层的内容保护模块处理。

（2）与内容保护服务的绑定关系

安全控制流程和流配置中的内容保护服务类别（Service Category ID = 0x06）是强绑定的：

①只有在Set Configuration阶段启用了内容保护服务，后续才会使用Security Control命令

②执行时机通常在Open之后、Start之前：必须先完成完整的安全认证流程，验证两端版权保护能力匹配，才能启动媒体数据传输

③如果配置了内容保护但未完成认证就发送Start命令，接收方必须返回0x11 Invalid State错误

（3）常见的内容保护类型

蓝牙音频领域最常用的两种内容保护机制：

①SCMS-T（串行拷贝管理系统-传输）：消费级蓝牙设备最普遍支持的保护机制，主要用于防止数字音频的非法二次拷贝。认证流程简单，开销极低，绝大多数带版权保护的音乐服务都使用该方案。

②DTCP（数字传输内容保护）：更高安全等级的保护方案，包含完整的密钥交换和认证流程，支持加密传输，通常用于高清音视频、付费影视等高价值内容。

（4）开发注意点

①能力匹配优先：在Get All Capabilities阶段就要确认对端是否支持对应类型的内容保护，不要盲目配置，否则会在安全认证阶段失败。

②认证超时处理：安全认证通常有多轮交互，每一轮都要设置合理的超时时间。如果某一轮超时，应该终止流，不要无限等待。

③透传数据完整性：协议栈不能对安全控制数据做任何修改，包括字节序、长度、保留位，否则会导致认证失败。

④普通场景无需关注：绝大多数普通音频播放、通话场景都不会启用内容保护，日常开发中很少直接接触该流程。只有在做DRM相关的音视频业务时，才需要对接该能力。

（5）常见错误码

|-----------------|-------|--------------|
| 错误码 | 值 | 含义 |
| Invalid CP Type | 0x18 | 不支持该类型的内容保护 |
| Invalid State | 0x11 | 流状态不允许执行安全控制 |
| Bad Length | 0x02 | 安全控制数据长度非法 |

四、信令流程的常见问题和调试技巧

在实际开发中，信令流程会遇到各种各样的问题。下面我总结一些最常见的问题和调试技巧。

4.1 信令超时

信令超时是最常见的问题之一。信令超时的常见原因：

对方没有收到命令
对方收到了命令，但没有发送响应
响应在传输过程中丢失了
对方发送了响应，但事务标签不匹配
对方发送了响应，但包类型或消息类型错误

调试技巧：

使用空中抓包工具（比如Ellisys、Frontline）查看空中数据包，确认命令是否发送成功，对方是否发送了响应
检查响应的事务标签是否和命令的事务标签一致
检查响应的包类型是否为1（响应）
检查响应的消息类型是否正确

4.2 Set Configuration失败

Set Configuration失败是最常见的兼容性问题。Set Configuration失败的常见原因：

配置参数不是对方能力的子集
服务类别的顺序不对
缺少必选服务类别
SEID无效或者正在使用中
服务参数的格式错误

调试技巧：

仔细对比Get All Capabilities响应和Set Configuration命令，确认所有配置参数都是对方支持的
检查服务类别的顺序是否和Get All Capabilities响应中的顺序一致
检查是否包含了媒体传输服务和媒体编解码服务
检查SEID是否正确，是否正在使用中
检查服务参数的格式是否符合规范

4.3 流启动后没有声音

流启动后没有声音是一个非常令人头疼的问题，因为它可能有很多种原因。

常见原因：

媒体通道没有建立成功
媒体通道的MTU太小
发起方在收到Start响应之前就开始发送媒体数据
RTP包的格式错误
编解码参数不匹配
接收方的解码器没有启动

调试技巧：

检查媒体通道是否建立成功
检查媒体通道的MTU是否足够大
确认发起方是在收到Start响应之后才开始发送媒体数据
检查RTP包的格式是否正确，特别是Payload Type和时间戳
确认编解码参数和配置的参数一致
检查接收方的解码器是否已经启动

4.4 空中抓包分析技巧

空中抓包是调试蓝牙问题最有效的方法。下面是一些分析AVDTP信令的技巧：

过滤AVDTP包：在抓包工具中使用过滤器"avdtp"只显示AVDTP包
按事务标签分组：将相同事务标签的命令和响应放在一起查看
检查每个步骤的响应：确认每个命令都收到了正确的响应
对比规范：将抓包到的信令包和规范中的格式进行对比，找出不一致的地方
查看错误码：如果收到拒绝响应，查看错误码，了解拒绝的原因

五、信令原语与上层接口的对应关系

规范细定义了AVDTP向上层应用提供的信令原语，这些原语和我们上面讲的信令流程有明确的对应关系：

|----------|--------------------------------------------------------------------|
| 信令流程 | 上层接口原语 |
| 流端点发现 | AVDT_Discover_Req/Resp |
| 获取能力 | AVDT_Get_Capabilities_Req/Resp, AVDT_Get_All_Capabilities_Req/Resp |
| 流配置 | AVDT_Set_Configuration_Req/Resp |
| 打开流 | AVDT_Open_Req/Resp |
| 启动流 | AVDT_Start_Req/Resp |
| 暂停流 | AVDT_Suspend_Req/Resp |
| 关闭流 | AVDT_Close_Req/Resp |
| 流重配置 | AVDT_Reconfigure_Req/Resp |
| 延迟报告 | AVDT_Delay_Report_Req/Resp, AVDT_Delay_Report_Ind |

每个原语都有对应的参数和返回值，详细的定义可以参考规范附录A。

六、测验

问题：请详细描述AVDTP从设备发现到媒体播放的完整信令流程。

答案：

AVDTP从设备发现到媒体播放的完整信令流程包括以下步骤：

建立L2CAP信令通道，PSM=0x0019
发起方发送Discover命令，获取接收方的流端点列表
发起方发送Get All Capabilities命令，获取选定流端点的能力信息
发起方选择合适的配置参数，发送Set Configuration命令
配置成功后，按照媒体→报告→恢复的顺序建立传输通道
所有传输通道建立完成后，发起方发送Open命令
Open成功后，发起方发送Start命令
收到Start响应后，发起方开始通过媒体通道发送RTP媒体包
接收方收到RTP包后，解封装、解码并播放

问题：Set Configuration命令是AVDTP中最复杂的命令，请说明它的格式和处理规则。

答案：

Set Configuration命令的格式：

事务标签：4位
包类型：0（命令）
消息类型：0
信号ID：0x04（Set Configuration）
地址数量：2
ACP SEID：接收方的流端点标识符
INT SEID：发起方的流端点标识符
有效载荷：包含选择的服务类别和参数

处理规则：

配置参数必须是接收方能力的子集
服务类别的顺序必须和Get All Capabilities响应中的顺序相同
必须包含媒体传输服务和媒体编解码服务这两个必选服务类别
如果配置成功，双方必须锁定对应的流端点
如果配置失败，必须返回相应的错误码

问题：AVDTP的延迟报告功能是如何工作的？它有什么重要意义？

答案：

延迟报告功能允许Sink设备向Source设备报告自己的处理延迟，包括缓冲区延迟、解码延迟和渲染延迟。

工作流程：

流配置完成后，Sink设备立即向Source设备发送第一个Delay Report命令
在播放过程中，当延迟变化超过一定范围时，Sink设备发送新的Delay Report命令
Source设备收到延迟报告后，调整音频和视频的发送时间，使得它们在Sink设备上能够同时播放

重要意义：

延迟报告是实现精确音视频同步（唇音同步）的关键。如果没有延迟报告，Source设备只能使用默认的延迟值，可能会导致音视频不同步，影响用户体验。
