PW2609A 5V输入实测：温升、压差与保护特性

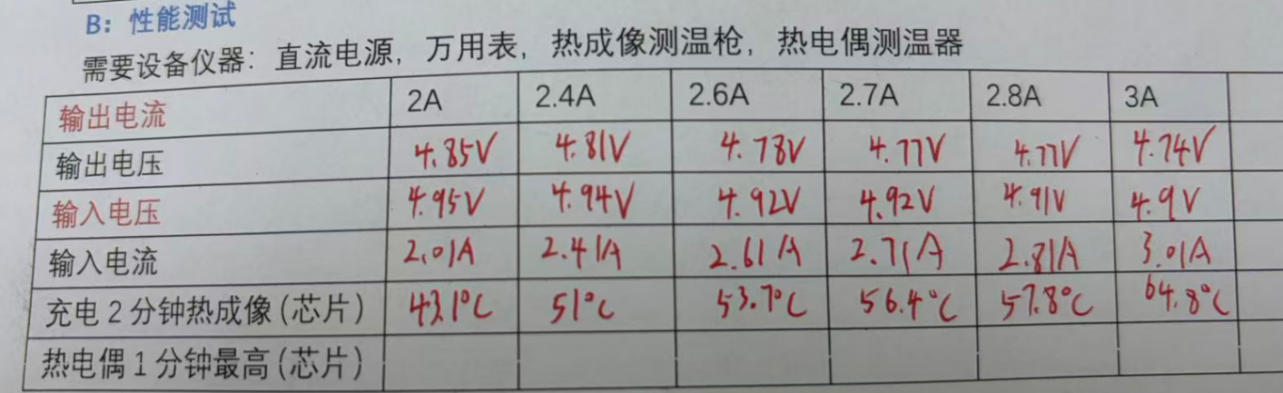

最近拿 PW2609A 做了一组 5V 输入条件下的实测，主要想看看这颗芯片在常用电流下的发热和压降表现。测试设备用到了直流电源、万用表、热成像测温枪和热电偶测温器，输出电流从 2A 逐步拉到 3A，记录了输出电压、输入电压、输入电流以及芯片表面温度。
从实测数据来看，2A 输出时芯片表面温度约 43°C，输入 4.95V、输出 4.85V，压差大约 0.1V；电流提升到 2.6A，温度升到 53°C 左右，压差约 0.14V；继续推到 3A，温度来到 64°C，压差约 0.16V。整体温升比较温和，压差也控制得不错，这也是不少客户愿意把它用在过压保护前级的原因------低压差、发热小，对后面电池充电或者负载电路比较友好。
如果项目需要更高耐压，PW2609A 本身耐压 40V，同系列还有 70V 耐压的 PW1600 可以选，根据实际输入浪涌情况决定即可。
产品概述

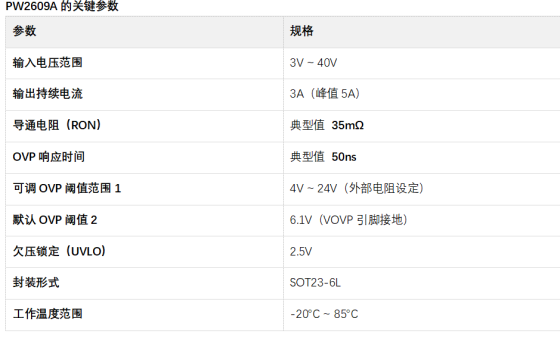

PW2609A 是一颗带前端过压保护和过温保护功能的芯片，输入工作范围 3V 到 40V。过压保护阈值有两种设置方式：通过外部电阻在 4V 到 24V 之间任意设定，或者把 VOVP 引脚直接接地，使用内部默认的 6.1V 阈值。内部集成了一颗导通阻抗很低的 nFET 开关，支持峰值 5A、持续 3A 的电流能力，基本能覆盖常见电池充电系统的需求。芯片还内置了过热保护关机和自动恢复电路，防止大电流下芯片过热失效，封装是常用的 SOT23-6L。
主要保护性能
PW2609A 内部集成的 N-FET 功率管导通电阻典型值只有 35mΩ，这个参数直接决定了芯片在 3A 负载下的自身压降大约只有 0.1V，功率损耗和发热都因此降了下来。实际做快充或者大负载瞬态时，3A 持续电流和 5A 峰值电流的裕量也基本够用。

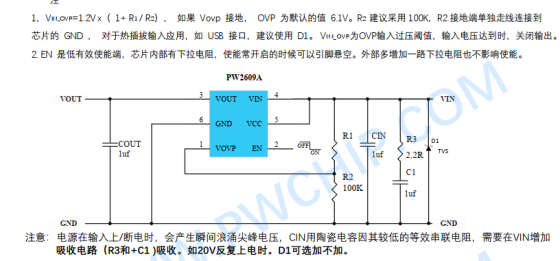

过压保护阈值的设计比较灵活。VOVP 引脚外接 R1、R2 两个分压电阻后，保护点可以按照公式 V_OVP = 1.2V × (1 + R1/R2) 来计算，范围落在 4V 到 24V 之间；如果懒得外接电阻，直接把 VOVP 接地就行，芯片会启用 6.1V 的默认阈值，正好对应标准 5V USB 环境。这样不管是普通 USB 5V、QC2.0/3.0 的 9V/12V 档位，还是 USB PD 多档电压，都能配出合适的保护点。
OVP 响应时间典型值是 50ns，输入端一旦出现异常高压尖峰，芯片能在电压还没传到后级之前就把通路切断，响应速度够快。
输入耐压方面，PW2609A 可以承受 3V 到 40V 的输入电压，瞬态最高也能扛到 40V。USB 热插拔或者遇到质量不太好的充电器时，输入端很容易冒出远高于正常值的尖峰，有这个耐压余量，芯片自己不容易被打坏，保护功能也还能正常起作用。
此外，芯片还带了软启动功能，上电或者使能开启时内部 MOSFET 慢慢导通，可以抑制浪涌电流，避免冲击输入电源。过温保护在芯片结温超过约 150°C 时强制关断输出，温度降下来之后自动恢复。EN 引脚低电平有效，内部有上拉电阻，悬空默认开启，也可以通过 MCU 或者逻辑电路控制，方便做电源时序管理或远程关断。
封装与典型应用
PW2609A 采用 SOT23-6L 封装，只有 6 个引脚，外围电路非常简单。输入输出端各并一颗低 ESR 陶瓷电容，建议容量不小于 1μF，就能搭出完整的保护电路，对空间受限的便携设备比较友好。
实际用得比较多的场景包括：USB 端口保护，防止劣质充电器或热插拔浪涌打坏后级；锂电池充电前端保护，配合充电芯片给电池充电电路做过压保护；TWS 耳机充电仓、电子烟以及其他贴身使用的便携设备，这些场合对安全和可靠性要求高；另外也适合放在快充适配器输出端，防止异常高压传到下游设备。
