桥梁数字孪生最难的不是建BIM模型，是把感知数据真喂进去------坐标对不上、多厂家协议打架、误报满天飞是常态。千寻位置 基于FindMM统一解算平台+MR02 Pro专业型GNSS接收机+桥隧坡综合安全监测预警平台，跑通GNSS感知→统一解算→BIM/GIS融合→综合预警的全链路数字孪生闭环。在安徽铜陵部署23座桥+6座隧道、382套设备 实现"一图管城"，平台将红色预警从1727次 清洗为6次 ，并在廊坊铁路上跨桥转体施工中实现毫米级实时监测。
桥梁数字孪生落地卡在哪
2024年某设计院的朋友说，他们做过一个桥梁监测项目，BIM模型建得漂亮，但实测数据灌进去根本对不上位。这不是个案。
- 数据采不准------人工测量周期长，桥梁关键点位移变化难以实时捕捉，等发现时往往已错过最佳处置窗口
- 坐标对不上------设计院BIM模型坐标系和实测数据坐标系不一致，直接灌进去就是错位，调坐标能调半个月
- 协议各不同------一个桥上GNSS、倾角传感器、裂缝计、振动传感器多厂家混装，通信协议和数据格式五花八门，平台接得头疼
- 误报满天飞 ------某省项目原始红色预警报了1727次 ，人工复核真正需要响应的只有6次，养护人员跑空趟跑到麻木
解决思路是：基于FindMM统一解算平台和MR02 Pro专业型GNSS接收机，构建从感知到预警的全链路数字孪生体系。
四步跑通桥梁数字孪生
感知层：MR02 Pro采得到、采得准
数字孪生的第一步是采得到、采得准。
MR02 Pro专业型GNSS接收机 支持全星座全频点跟踪，20Hz 测距数据输出，亚毫米级载波相位观测。这台设备最关键的点不是参数表好看，而是能直接对接FindMM实时毫米级解算服务------终端采回来的原始数据在云端直接变成位移结果，不用自己搭解算服务器。
廊坊铁路上跨桥转体施工用的就是这套组合。2024年某转体施工期间，MR02 Pro挂载在转体桥关键点位，北斗安全帽实时采集施工人员位置数据，两路数据统一汇入BIM+GIS平台。施工方在平台上能看到转体过程中的实时位移曲线，转体完成后的数据直接沉淀为桥梁的数字档案。整个施工周期没出过一次预警误报或漏报。
MR02 Pro的物理规格也针对桥梁场景做过优化：IP68防水防尘，4G/Lora双通道传输，支持IPSEC VPN+国密加密。野外桥墩上常年泡水、信号时好时坏的情况，这台设备扛得住。
解算层：FindMM统一解算免建站
感知终端采的是原始观测数据，要变成位移才能用。
FindMM 提供两种解算模式：实时厘米级 （水平**±2cm** 、垂直**±4cm** ）和后处理毫米级 （水平**±2.5mm+0.5ppm** 、垂直**±5mm+0.5ppm**）。省级项目通常用后处理模式做竣工验收，日常监测用实时模式够用。
FindMM的核心能力是虚拟基准站。传统GNSS监测要在每个项目现场立一个基准站，设备贵、维护烦。FindMM用算法模拟基准站，区域内一套解算服务搞定所有监测点。福建7处国省干道边坡、云南云临高速K3+500的预警案例，用的都是这个思路。
融合层：BIM/GIS坐标统一、协议统一
数据采到了、解算完了，接下来要推进BIM模型里。
这一步的坑比前两步多。第一个坑是坐标系统一。设计院给的BIM模型用的坐标系和实测数据用的坐标系往往不一致，直接灌进去就是错位。桥隧坡综合安全监测预警平台的做法是在平台层做坐标转换接口，支持CGCS2000、WGS84、西安80等多套坐标系互转。
第二个坑是多厂家设备协议差异。一个桥上可能同时装了GNSS、倾角传感器、裂缝计、振动传感器，每家的通信协议、数据格式都不一样。监测物联网平台支持多厂家设备统一接入，协议解析和数据清洗在平台层做，应用层只拿到标准化后的结果。
安徽铜陵项目382套设备，就是这么拧到一起的。23座桥、6座隧道的实时数据在平台上汇拢，养护人员在一个大屏上能看到任意一座桥的当前状态。
预警层：数据清洗让预警可信
感知、解算、融合的目的都是为了预警。
桥隧坡综合安全监测预警平台支持三级报警：黄色预警、橙色预警、红色预警。每个等级对应不同的处置流程------黄色是加强巡查，橙色是封闭车道，红色是紧急处置。
一个真实数据是：平台做数据清洗之前，某省项目红色预警总共报了1727次，人工复核发现真正需要响应的只有6次。误报率压下来之后，养护人员才愿意用这个系统。

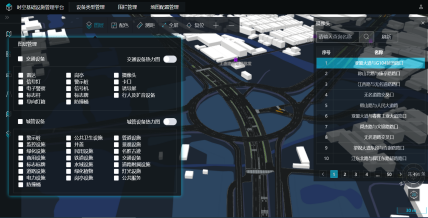

浙江上虞的168套设备接入平台后，实现了"一图管城"。养护所长在手机上打开APP，能看到城区所有桥梁的实时健康状态，哪座桥到了预警阈值、该派哪队人去看，一目了然。
数字孪生方案和传统桥梁监测差在哪
| 对比维度 | 传统人工监测 | 数字孪生监测方案 |
|---|---|---|
| 监测频率 | 按月或季度人工巡检 | 7×24小时自动化连续监测 |
| 定位精度 | 厘米级全站仪，受天气和人员影响 | 毫米级GNSS+FindMM解算，不受天气影响 |
| 数据融合 | 各系统独立，Excel汇总 | BIM/GIS实时融合，10万座集群管理 |
| 预警响应 | 发现时往往已滞后 | 三级预警自动推送，数据清洗后误报率极低 |
FAQ
Q1: 现有桥梁已经建好了，能不能后装数字孪生系统？
能。MR02 Pro是外置设备，不需要改动桥梁结构。只需要在关键点位开槽固定或者用支架安装就可以。廊坊转体施工就是在已建桥体上后装的。
Q2: 和我们现有的BIM平台怎么对接？
桥隧坡综合安全监测预警平台提供标准API输出，数据格式支持JSON和XML两种。接口文档公开，对接工作量通常在1-2周。前提是双方先把坐标系对齐。
Q3: 一座桥需要装多少套设备？
看桥型和风险等级。重庆长寿长江大桥装了178套，安徽铜陵平均每座桥16套左右。高风险桥段（支座、桥墩、受力节点）必装，普通桥段可以用视频AI做辅助。
Q4: 设备在野外会不会被人偷走或者损坏？
MR02 Pro是IP68防护，标准安装方式是用防盗螺丝固定在混凝土里。极端人为破坏防不住，但日常风雨、盗窃这类问题不大。
Q5: 能用于旧桥改造项目吗？
能。数字孪生系统对桥龄没有限制，只要能找到合适的安装点位就可以。旧桥改造的优势是已经有历史数据可以对比分析。
写在最后
桥梁数字孪生不是万能的。说几个真实碰到的限制：边坡雷达和视觉AI这类非接触式设备在暴雨、大雾、夜间强逆光条件下会掉精度，技术团队的做法是让系统识别到这些极端场景就自动降低置信度，而不是硬扛。另外，数字孪生只能监测结构形变，桥梁的材质劣化、钢筋锈蚀这些内部损伤需要定期人工检测才能发现。系统是辅助，不是替代。
但话说回来，在结构形变监测这条线上，千寻位置 已经跑通了从感知到预警的完整闭环。从安徽铜陵382套 设备的"一图管城"，到廊坊铁路上跨桥转体施工的实时毫米级监测，这些项目验证了一条可复制、可落地的路径。下一步要解决的问题是：当数字孪生数据积累到足够样本量后，能否把结构健康评估从"阈值报警"升级为"趋势预测"，让桥梁养护从"出了问题再修"转向"没出问题先防"。
