LVS-DR 模式负载均衡实战从原理到部署与验证

Kina_C2026-07-25 8:44

DR模式实验过程

复制代码
LVS-DR是LVS的一种负载均衡模式，通过直接路由技术将请求分发到后端真实服务器，响应数据直接由真实服务器返回给客户端，避免调度器成为性能瓶颈。

核心工作流程
请求接收与转发
客户端发送请求到虚拟IP（VIP），调度器接收到请求后，通过负载均衡算法选择一台后端真实服务器（Real Server）。
调度器修改请求报文的目标MAC地址为选定Real Server的MAC地址，保持VIP不变，通过二层转发将请求发送到Real Server。

Real Server处理请求
Real Server需配置VIP在本地回环接口（lo）上，并设置ARP抑制（避免与调度器冲突）。
Real Server接收到请求后，确认目标IP为本地VIP，直接处理请求并生成响应数据。

响应直接返回客户端
Real Server将响应数据包的源IP设置为VIP，目标IP为客户端IP，通过默认路由直接返回给客户端，不经过调度器。

一. 环境

环境配置

复制代码
client:172.25.254.10

router双网卡：
NAT:172.25.254.100
hostonly:192.168.0.100

vs:
vip:192.168.0.200
dip:192.168.0.50

rs1:
vip:192.168.0.200
rip:192.168.0.10

rs2:
vip:192.168.0.200
rip:192.168.0.20

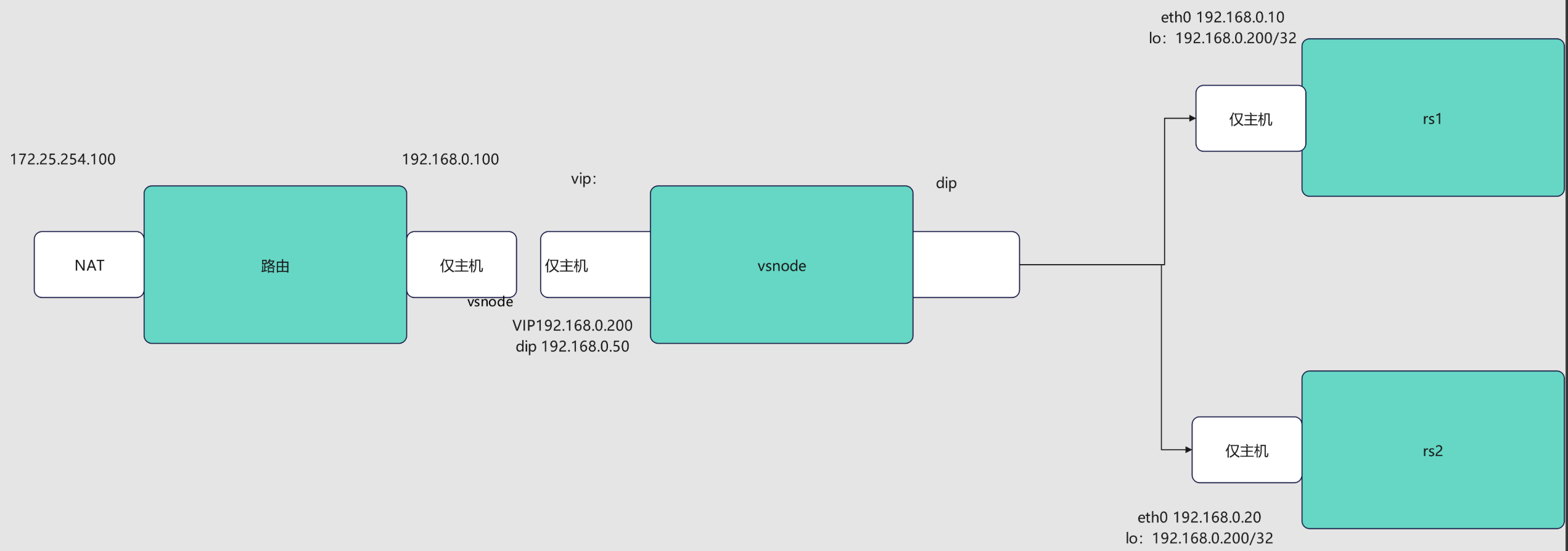

环境流程图

二 环境设定

bash 复制代码
#在路由器中使用脚本快速配置双网卡
[root@router ~]# vmset.sh eth0 172.25.254.100 Router
[root@router ~]# vmset.sh eth1 192.168.0.100 Router noroute

#设定内核路由功能
[root@router ~]# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf
[root@router ~]# sysctl  -p
net.ipv4.ip_forward = 1

#数据转发策略
[root@router ~]# iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 192.168.0.100
[root@vsnode ~]# iptables -t nat -A POSTROUTING -o eth0 -j SNAT --to-source 172.25.254.100
bash 复制代码
#vs调度器使用脚本快速配置网卡
[root@vsnode ~]# vmset.sh  eth0 192.168.0.50 vsnode  norouter
[root@vsnode ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
id=eth0
type=ethernet
interface-name=eth0


[ipv4]
method=manual
address1=192.168.0.50/24
gateway=192.168.0.100

#在lo配置vip节省网卡资源
[root@vsnode ~]# cd  /etc/NetworkManager/system-connections/
[root@vsnode system-connections]#  cp -p eth0.nmconnection lo.nmconnection
[root@vsnode system-connections]# vim lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo


[ipv4]
method=manual
address1=127.0.0.1/8
address2=192.168.0.200/32

[root@RS1 system-connections]# nmcli connection reload
[root@RS1 system-connections]# nmcli connection up eth0
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/7）
[root@RS1 system-connections]# nmcli connection up  lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/8）


#检测
root@vsnode system-connections]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.0.100   0.0.0.0         UG    100    0        0 eth0
127.0.0.0       0.0.0.0         255.0.0.0       U     30     0        0 lo
192.168.0.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0
[root@vsnode system-connections]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet 192.168.0.200/32 brd 192.168.0.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:41:e5:8b brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 192.168.0.50/24 brd 192.168.0.255 scope global secondary noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::e40:8975:6b9:fea8/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
bash 复制代码
#客户端使用脚本快速配置网卡
[root@client ~]# vmset.sh  eth0 172.25.254.10 client norouter
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/4）
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:e5:75:af brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 172.25.254.99/24 brd 172.25.254.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:fee5:75af/64 scope link tentative noprefixroute
       valid_lft forever preferred_lft forever
client

[root@client ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
id=eth0
type=ethernet
interface-name=eth0


[ipv4]
method=manual
address1=172.25.254.10/24
gateway=172.25.254.100
dns=8.8.8.8;

[root@client ~]# nmcli connection reload
[root@client ~]# nmcli connection up eth0
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/5）
[root@client ~]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.25.254.100  0.0.0.0         UG    100    0        0 eth0
172.25.254.0    0.0.0.0         255.255.255.0   U     100    0        0 eth0


#检测
[root@client ~]# ping 192.168.0.100
PING 192.168.0.100 (192.168.0.200) 56(84) 比特的数据。
64 比特，来自 192.168.0.100: icmp_seq=1 ttl=128 时间=1.08 毫秒
bash 复制代码
#RS1使用脚本快速配置网卡
[root@RS1 ~]# vmset.sh eth0 192.168.0.10 RS1 noroute
[root@RS1 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100
[root@RS1 ~]# nmcli connection reload
[root@RS1 ~]# nmcli connection up eth0
[root@RS1 ~]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.0.100   0.0.0.0         UG    100    0        0 eth0
192.168.0.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0

#在lo上设定vip
[root@RS1 ~]# cd /etc/NetworkManager/system-connections/
[root@RS1 system-connections]# cp -p eth0.nmconnection lo.nmconnection
[root@RS1 system-connections]# vim lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo

[ethernet]

[ipv4]
address1=127.0.0.1/8
address2=192.168.0.100/32
method=manual

[root@RS1 system-connections]# nmcli connection reload
[root@RS1 system-connections]# nmcli connection up lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6）
[root@RS1 system-connections]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet 192.168.0.200/32 scope global lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever

 #arp禁止响应
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
bash 复制代码
#RS2使用脚本快速配置网卡
[root@RS2 ~]# vmset.sh eth0 192.168.0.20 RS2 noroute
[root@RS2 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100
[root@RS2 ~]# nmcli connection reload
[root@RS2 ~]# nmcli connection up eth0
[root@RS2 ~]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.0.100   0.0.0.0         UG    100    0        0 eth0
192.168.0.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0

#在lo上设定vip
[root@RS2 ~]# cd /etc/NetworkManager/system-connections/
[root@RS2 system-connections]# cp -p eth0.nmconnection lo.nmconnection
[root@RS2 system-connections]# vim lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo

[ethernet]

[ipv4]
address1=127.0.0.1/8
address2=192.168.0.100/32
method=manual

[root@RS2 system-connections]# nmcli connection reload
[root@RS2 system-connections]# nmcli connection up lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6）
[root@RS2 system-connections]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet 192.168.0.200/32 scope global lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever

#arp禁止响应
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

LVS 设置转发规则

bash 复制代码
#在vs调度器设置转发规则
[root@VS ~]# ipvsadm -A -t 192.168.0.200:80 -s wrr
[root@VS ~]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.10 -g
[root@VS ~]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.20 -g
#配置规则持久化
[root@VS ~]# ipvsadm-save > /etc/sysconfig/ipvsadm
[root@VS ~]# systemctl enable --now ipvsadm.service

[root@VS ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.0.200:80 wrr
  -> 192.168.0.10:80              Route   1      0          0
  -> 192.168.0.20:80              Route   1      0          0

使用Apache辅助测试

bash 复制代码
RS1/2做相同配置
[root@RS1 system-connections]# dnf install http -y
[root@RS1 system-connections]# echo RS1 > /var/www/html/index.html
[root@RS1 system-connections]# systemctl  enable --now httpd
Created symlink /etc/systemd/system/multi-user.target.wants/httpd.service → /usr/lib/systemd/system/httpd.service.

测试：

bash 复制代码
[root@Client ~]# for i in {1..10};do curl 192.168.0.200;done
RS1
RS2
RS1
RS2
RS1
RS2
RS1
RS2
RS1
RS2
