【非标自动化】2、认识元器件（PE、N、L1/L2/L3）

PE、N、L1/L2/L3不是独立元器件，而是交流供电系统中的不同导体和连接点。理解它们，是继续学习断路器、接触器、变压器、开关电源以及控制柜接线的基础。

可以先记住：

L1、L2、L3：输送三相交流电能的相线
N：正常工作时可能承载电流的中性线
PE：故障保护使用的保护接地线

一、L1、L2、L3是什么

L1、L2、L3是三相交流电源的三根相线，也常写成：

L1、L2、L3

旧图纸或部分场合也可能写成：

A、B、C
R、S、T

它们本质上表示三路相位彼此错开的交流电。

在常见的三相四线制低压供电系统中：

L1---L2：约380V
L2---L3：约380V
L3---L1：约380V

L1---N：约220V
L2---N：约220V
L3---N：约220V

更准确地说，现代标称值常写作230/400V，但国内现场仍普遍口语称为220/380V。

为什么相线之间是380V，而相线与N之间是220V

并不是简单地把两个220V相加得到440V。

因为三相交流之间存在120°相位差，所以线电压约为相电压的√3倍：

380V ≈ 220V × √3

因此，同一个工厂三相电源可以同时提供：

• 三相380V负载

• 单相220V负载

前提是现场同时提供N线。

二、N是什么

N是Neutral conductor，中性导体，通常简称中性线。

在三相星形供电系统中，N通常连接电源中性点。

它的主要作用是：

为相线与中性线之间的单相负载提供电流返回路径。

例如一个220V开关电源：

L1
→ 开关电源
→ N

电流路径可以简化为：

L1 → 负载 → N → 电源中性点

所以N不是"没有电的线"，也不是"天然安全的线"。

在正常运行时，N可能承载电流。

三相负载一定需要N吗

不一定。

例如三相380V电机：

L1 → 电机U
L2 → 电机V
L3 → 电机W

一般不需要N。

因为三相电流可以在三相绕组之间形成完整回路。

但如果设备内部还有220V负载，例如：

• AC 220V开关电源

• AC 220V风扇

• 柜内插座

• 照明

• AC 220V接触器线圈

则通常需要：

某一相L
＋ N

得到220V。

三、PE是什么

PE是Protective Earth，保护导体，通常称为保护地线。

它的主要作用不是让设备正常工作，而是：

当设备绝缘损坏、相线碰到金属外壳时，为故障电流提供低阻抗路径，使断路器、熔断器或其他保护装置迅速动作。

例如电机内部绝缘损坏：

L1碰到电机金属外壳

如果电机外壳可靠连接PE：

L1
→ 金属外壳
→ PE
→ 接地系统
→ 形成较大故障电流
→ 断路器跳闸

如果没有PE，金属外壳可能长期带电，人员触摸时就可能成为电流路径。

所以PE是人员触电保护和故障保护的重要组成部分。

四、PE和N有什么根本区别

这是必须严格区分的地方。

对比项	N	PE
名称	中性导体	保护导体
正常运行时是否可能有电流	可能有	原则上不应有持续工作电流
主要作用	工作电流回路	故障保护
是否可作为负载返回线	可以	不可以
是否连接设备金属外壳	通常不直接连接	必须按设计连接
能否随意互换	不能	不能

最重要的原则是：

PE不能作为N使用，N也不能代替PE。

错误接法例如：

设备没有N
→ 把PE当N使用

这是危险且错误的。

因为正常负载电流会长期流过保护接地系统，可能导致：

• 金属外壳出现电位差

• 保护导体发热

• 漏电保护误动作

• 触电风险增加

• 故障保护失效

五、为什么有些地方N和PE看起来连接在一起

在电源系统的某个规定位置，N和接地系统可能存在连接关系。

但这不意味着设备内部可以随意把N和PE短接。

通常可以这样理解：

电源系统规定位置：
N与接地系统按系统设计连接

设备内部：
N和PE分别布线
不能随意重复连接

如果在设备内部随意多点连接N和PE，可能导致：

• 正常N线电流分流到PE

• 金属结构带有工作电流

• 漏电保护器误动作

• 接地回路混乱

• 电磁干扰加重

所以是否连接、在哪里连接，取决于供电系统接地方式，不能凭经验随便跨接。

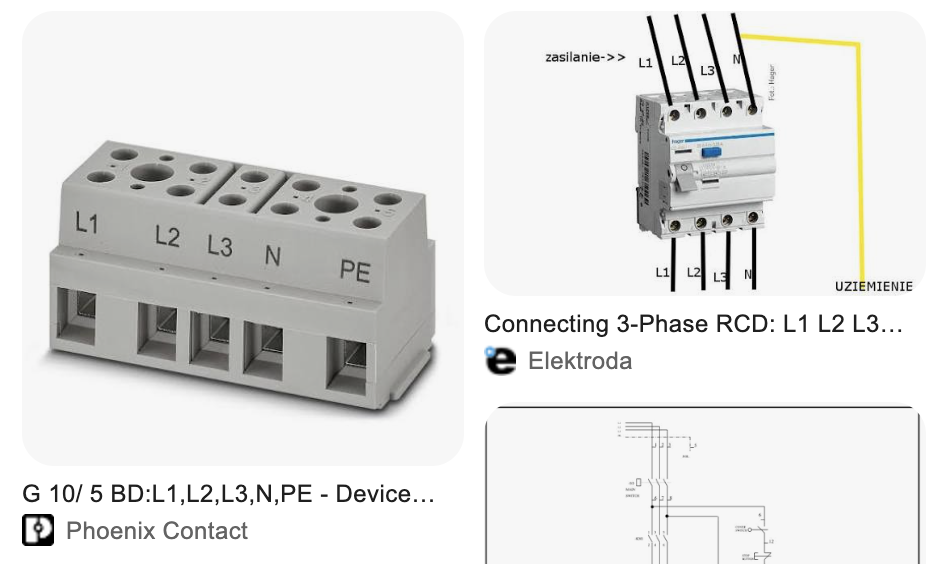

六、设备进线常见的几种形式

1. 三相三线加PE

L1
L2
L3
PE

通常称为：

3P+PE

适用于整台设备只有三相负载，内部不需要直接使用相对N的220V。

例如：

三相电机
三相变频器
三相加热器
三相开关电源

2. 三相四线加PE

L1
L2
L3
N
PE

通常称为：

3P+N+PE

这是非标设备很常见的进线方式。

它可以同时提供：

L1/L2/L3之间：三相380V
L与N之间：单相220V

3. 单相加PE

L
N
PE

用于单相220V小型设备。

4. 三相输入，设备内部变换出控制电压

设备可能只要求客户提供：

L1
L2
L3
PE

然后设备内部使用：

L1、L2
→ 380V/220V控制变压器
→ AC 220V

或者：

三相380V
→ 三相输入开关电源
→ DC 24V

这样设备可能不需要外部N线。

七、N线是不是可选项

不能简单说"所有设备都必须有N"，也不能说"N可有可无"。

准确说法是：

是否需要N，由设备内部是否存在需要相线对中性线供电的负载决定。

例如：

不需要N的情况

设备内部全部是：

• 三相380V电机

• 三相输入变频器

• 380V转24V开关电源

• 380V转220V控制变压器

那么设备可能只需要：

L1、L2、L3、PE

需要N的情况

设备内部有：

• 220V开关电源

• 220V插座

• 220V风扇

• 220V照明

• 220V接触器线圈

并且这些负载直接取自相线与N，则需要：

L1、L2、L3、N、PE

所以N是根据设计决定的工作导体，不是安全附件。

八、PE是不是必选项

对于具有可触及金属外壳、控制柜、电机、机械机架等工业设备，PE通常是必须配置的基本保护措施。

典型需要接PE的部位包括：

• 控制柜金属外壳

• 柜门

• 安装板

• 设备机架

• 电机外壳

• 伺服电机外壳

• 变频器PE端

• 伺服驱动器PE端

• 开关电源PE端

• 控制变压器金属结构

• 现场金属接线盒

• 带屏蔽要求的相关结构

可以先记住：

N是否需要取决于负载设计；PE属于设备安全保护系统，不能因为设备能正常运行就省略。

很多设备即使不接PE，也可能"看起来能运行"，但那只是正常状态下没有发生绝缘故障，不代表安全。

九、L1/L2/L3的相序有什么作用

三相相序决定三相电机的旋转方向。

例如：

L1 → U
L2 → V
L3 → W

电机正转。

如果交换任意两相，例如：

L1 → V
L2 → U
L3 → W

旋转磁场方向会反转，电机也会反转。

因此三相设备调试时要检查：

• 相序是否正确

• 电机方向是否正确

• 泵、风机、输送带方向是否正确

• 设备是否安装相序保护继电器

对于泵和风机，反转可能导致：

• 流量不足

• 压力异常

• 冷却失效

• 机械损坏

十、L1/L2/L3、N、PE如何经过前面学过的器件

假设设备进线是：

L1、L2、L3、N、PE

典型关系可以简化为：

L1 ─┐
L2 ─┼→ 主隔离开关 → 总断路器 → 各支路
L3 ─┤
N  ─┘

PE则不同：

PE
→ PE端子排
→ 控制柜接地排
→ 柜体、机架、电机及各设备外壳

PE通常不经过：

• 普通隔离开关

• 普通断路器

• 熔断器

• 接触器

因为保护地线必须持续可靠连接。

N经过哪些开关

N是否经过主开关或断路器，需要根据系统设计决定。

可能采用：

3P开关：
只切断L1、L2、L3
N不断开

也可能采用：

4P开关：
同时切断L1、L2、L3、N

但采用4P时，应使用设计上适合相线和中性线协调操作的多极装置，不能随意让N提前断开或延后接通造成不安全状态。

十一、它们如何连接到PLC

PLC一般不会直接连接L1、L2、L3三相动力电源，除非PLC本身是特定交流供电型号。

现代设备常见结构是：

L1 + N
→ AC 220V开关电源
→ DC 24V
→ PLC

或者：

L1、L2、L3
→ 三相开关电源
→ DC 24V
→ PLC

PLC的24V侧通常为：

L+：+24V
M：0V

注意：

PLC的M/0V
≠ N
≠ PE

它们属于不同电气系统中的概念。

• N是交流中性线。

• 0V是24V直流系统参考端。

• PE是保护地。

是否将24V的0V与PE在某一点连接，要由整体接地设计决定。

十二、是PNP还是NPN、源型还是漏型

L1、L2、L3、N、PE本身没有PNP或NPN属性。

这些是供电导体，不是晶体管输出器件。

PNP/NPN主要讨论DC 24V传感器和PLC输入输出，例如：

开关电源
→ +24V和0V
→ PNP/NPN传感器
→ PLC输入

所以不要混淆：

L、N、PE：交流供电与保护系统
+24V、0V：直流控制系统
PNP、NPN：直流信号开关方式

十三、正常工作时是什么状态

L1/L2/L3

正常情况下：

• 三相线电压正常

• 相序正确

• 三相电压较平衡

• 导线和端子不过热

• 负载电流不超过设计值

N

正常情况下：

• 与各相形成单相负载回路

• 可能承载不平衡电流

• 接线牢固

• 不应断线或接触不良

• 与PE按设计分开

PE

正常情况下：

• 与设备金属外壳可靠连接

• 连续性良好

• 正常工作电流应很小

• 端子和导线不应被开关切断

• 不能被当作N使用

十四、故障时会出现什么现象

1. 缺相

某一相丢失，例如L2断开。

可能导致：

• 三相电机无法启动

• 电机缺相运行并发热

• 变频器报输入缺相

• 某些支路全部断电

• 三相电压不平衡

2. 相序错误

可能导致：

• 电机反转

• 泵反转

• 风机风向错误

• 输送带方向相反

3. N线断开

这是非常危险且复杂的故障。

可能表现为：

• 单相220V负载全部断电

• 某些负载电压升高

• 某些负载电压降低

• 多个设备异常重启或烧毁

• 电压随负载变化而漂移

尤其在三相四线、负载不平衡的系统中，N线断开可能导致星点漂移，使原本220V负载承受异常电压。

4. PE断开

正常运行时设备可能没有明显异常，但绝缘故障后：

• 金属外壳可能带电

• 断路器可能无法及时动作

• 人员触电风险显著增加

这就是PE故障危险的地方：平时不一定能被发现。

5. N和PE误接或混接

可能导致：

• 漏电保护器频繁跳闸

• PE中出现工作电流

• 外壳存在电位差

• 通信和模拟量受干扰

• 保护系统失效

十五、如何通过万用表定位

三相交流和配电系统测量具有较高危险性，应由具备相应电气能力和防护条件的人员操作。

1. 测相间电压

测量：

L1---L2
L2---L3
L3---L1

常见正常值约为380～400V。

如果其中一组明显异常，可能存在：

• 缺相

• 上级断路器某极未导通

• 熔断器某相熔断

• 接触器某一主触点损坏

• 接线松动

2. 测相对N电压

测量：

L1---N
L2---N
L3---N

常见约为220～230V。

如果电压严重不平衡，要检查：

• N线接触

• 上级电源

• 负载不平衡

• 接线错误

3. 测N与PE之间电压

正常情况下通常应较低，但并不保证绝对为0V。

如果N---PE电压明显偏高，可能表示：

• N线负载较大

• N线压降明显

• 接触不良

• 接地系统异常

• PE中存在异常电流

不能只凭一个数值直接得出结论，还需要结合供电系统和测量位置判断。

4. 测PE连续性

断电、验电后，可以检查：

设备金属外壳
→ PE端子
→ 主接地排

是否保持低电阻连续连接。

更正式的保护导体连续性测试通常需要专用测试条件，普通万用表只能做初步判断。

5. 检查相序

使用相序表检测：

L1、L2、L3

确认现场相序是否与设备要求一致。

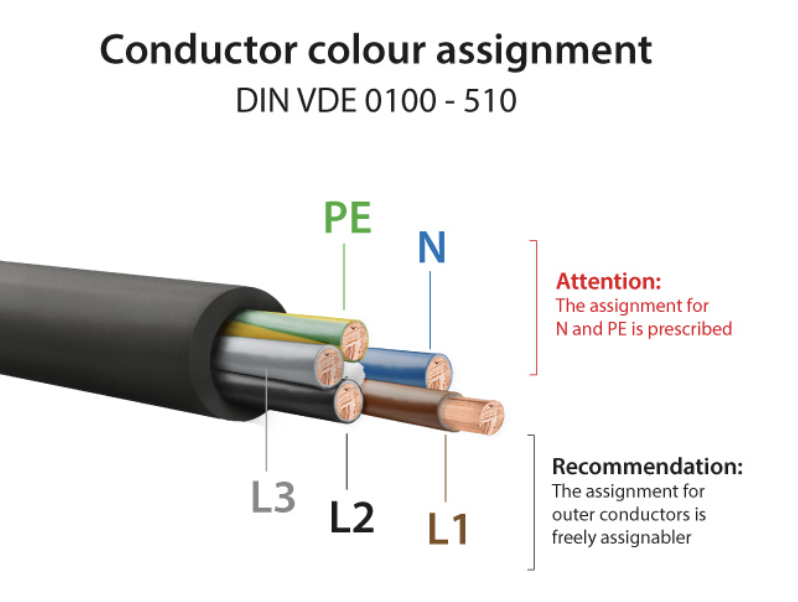

十六、导线颜色如何识别

颜色可以辅助识别，但不能只凭颜色判断，必须结合线号、图纸和测量确认。

在常见IEC体系下，通常采用：

PE：黄绿双色
N：蓝色
L1/L2/L3：棕、黑、灰

但旧设备、不同国家或企业内部标准可能不同。

现场可能出现：

• 旧标准颜色

• 维修后颜色不统一

• 线号与颜色不一致

• 多芯电缆颜色受限

所以安全原则是：

颜色用于辅助识别，图纸、端子标识和实际验电才是最终依据。

十七、在控制柜中一般放在哪里

L1/L2/L3/N

通常从柜体底部或侧面进入：

进线电缆
→ 进线端子
→ 主隔离开关
→ 总断路器
→ 主配电区域

PE

PE进入柜内后应尽快接到：

PE端子排或主接地排

然后分配到：

• 柜体

• 柜门

• 安装板

• 设备机架

• 电机

• 各电气元件PE端

PE导线通常不应先绕过整个柜体再去接地。

十八、把它们放进完整电气系统中理解

一个典型的三相设备可以简化为：

客户工厂电源
│
├── L1
├── L2
├── L3
├── N
└── PE

进入设备后：

L1/L2/L3/N
→ 主隔离开关
→ 总断路器
→ 分支回路

动力支路：

L1/L2/L3
→ 断路器
→ 接触器
→ 热继电器
→ 三相电机

控制电源支路：

L1 + N
→ 断路器
→ 开关电源
→ DC 24V
→ PLC、传感器、继电器

保护接地：

PE
→ 接地排
→ 柜体、机架、电机和各设备外壳

十九、最核心的认识

可以把五根导体分成三类：

L1/L2/L3：
负责把电能送进设备

N：
负责部分单相负载的正常电流返回

PE：
负责在绝缘故障时保护人员和设备

最重要的三个原则是：

1. N是工作导体，PE是保护导体，二者不能互相替代。

2. 是否需要N取决于设备内部有没有相对N供电的负载。

3. 对于具有可触及金属结构的工业设备，PE必须作为完整安全系统可靠设计和连接。
