51单片机电机控制全攻略：直流电机、舵机与步进电机

一、前言

电机控制是嵌入式系统中最经典也最实用的课题之一。无论是智能小车、机械臂还是各类自动化设备，都离不开对电机的精确控制。本文基于STC89C52单片机（51系列），结合实际的代码和硬件电路，详细讲解三种最常用的电机------直流电机 、舵机（SG90） 和步进电机（28BYJ-48） 的控制原理与实现方法。

代码中涉及的模块包括：定时器中断、PWM（脉宽调制）、按键扫描、OLED显示等。我会在讲解电机控制的同时，把这些配套模块的原理也一并说清楚。

二、预备知识：PWM（脉宽调制）

在深入三种电机之前，必须先理解一个核心概念------PWM（Pulse Width Modulation，脉宽调制） 。

PWM是一种利用数字信号输出来控制模拟电路的技术。简单来说，就是在一个固定周期（频率）内，通过改变高电平持续的时间（占空比）来等效地调节输出电压。

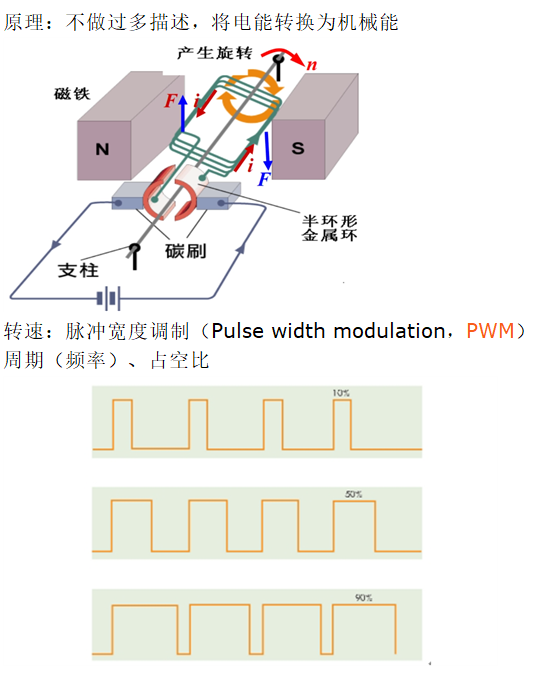

上图很好地解释了PWM的核心思想：

• 周期（频率） ：一个完整脉冲的时间长度。

• 占空比：高电平时间占整个周期的比例。

占空比	效果
10%	大部分时间输出低电平，等效电压低
50%	高低电平各占一半，等效电压居中
90%	大部分时间输出高电平，等效电压高

对于直流电机，占空比越高，电机两端的平均电压越高，转速就越快。这就是PWM调速的根本原理。

标准51单片机（如STC89C52）本身没有硬件PWM模块，因此需要用定时器中断来软件模拟PWM信号。

定时器初始化代码分析

void Timer0_Init(void)
{
    TMOD &= 0xF0;    // 低四位清0，保留高四位
    TMOD |= 0x01;    // 设置定时器0为模式1（16位定时器）
    TH0 = 0XDC;      // 定时初值高8位
    TL0 = 0X00;      // 定时初值低8位  → 10ms中断一次
    TF0 = 0;         // 清除中断标志
    ET0 = 1;         // 使能定时器0中断
    EA = 1;          // 打开总中断
    TR0 = 1;         // 启动定时器0
}

这个初始化函数配置定时器0每10ms产生一次中断。在中断服务函数中，通过累加计数器pwm_count并对比level值，来决定PWM输出引脚的电平高低。

需要特别注意的是，51单片机定时器的工作频率是晶振频率的12分频 （12T模式）。使用11.0592MHz晶振时，定时器计数一次的时间为12/11.0592MHz ≈ 1.085μs。代码中TH0=0xDC, TL0=0x00对应的是10ms中断周期------这个值是经过精确计算的，不是随意填写的。

三、直流电机控制

3.1 直流电机的工作原理

直流电机是将电能转换为机械能的装置。其核心结构包括：

• 定子（永磁体）：提供固定磁场

• 转子（线圈）：在磁场中受力旋转

• 换向器：确保转子始终朝一个方向旋转

原理很简单：给电机两端施加电压，电机就转动；电压越高，转速越快；改变电压极性，电机反转。

3.2 为什么需要电机驱动？

很多人会问：为什么不能直接用单片机IO口驱动电机？

答案很简单：电流不够。

51单片机的IO口只能输出几毫安的电流，而直流电机工作时需要几百毫安甚至安培级的电流。直接连接会烧坏单片机IO口，电机也转不起来。

因此，我们需要电机驱动电路来做"电流放大"------用单片机的小信号去控制驱动芯片的大电流开关。

3.3 驱动方案：H桥电路

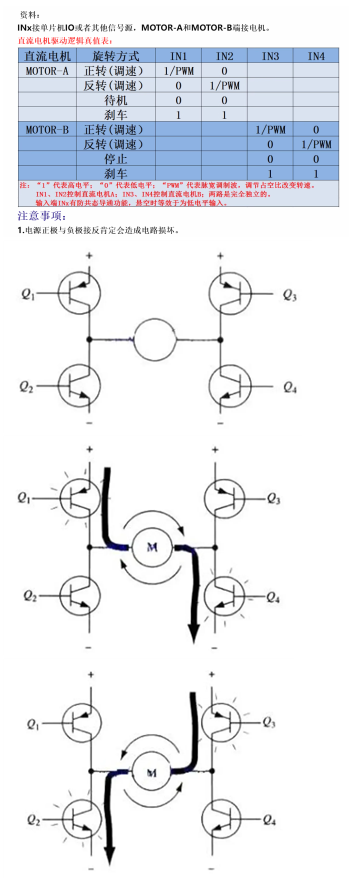

常用的直流电机驱动方案是H桥电路。如下图所示：

H桥由4个开关（可以是三极管、MOS管或集成芯片内部的开关管）组成，形状像字母"H"。电机连接在中间横杠上。

工作原理：

• 正转：Q1和Q4导通，电流从电源正极→Q1→电机→Q4→地

• 反转：Q2和Q3导通，电流从电源正极→Q2→电机→Q3→地

• 停止：所有开关断开

• 刹车：Q1和Q2同时导通（或Q3和Q4同时导通），电机两端短路，产生制动效果

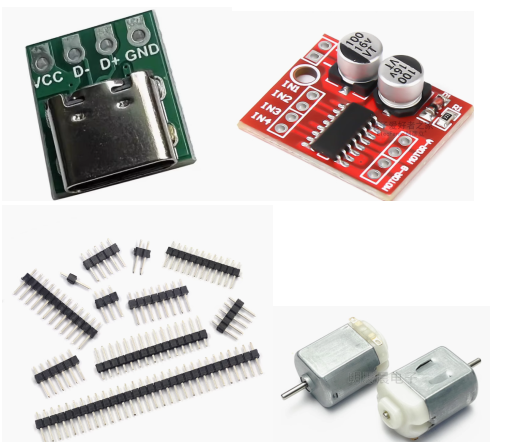

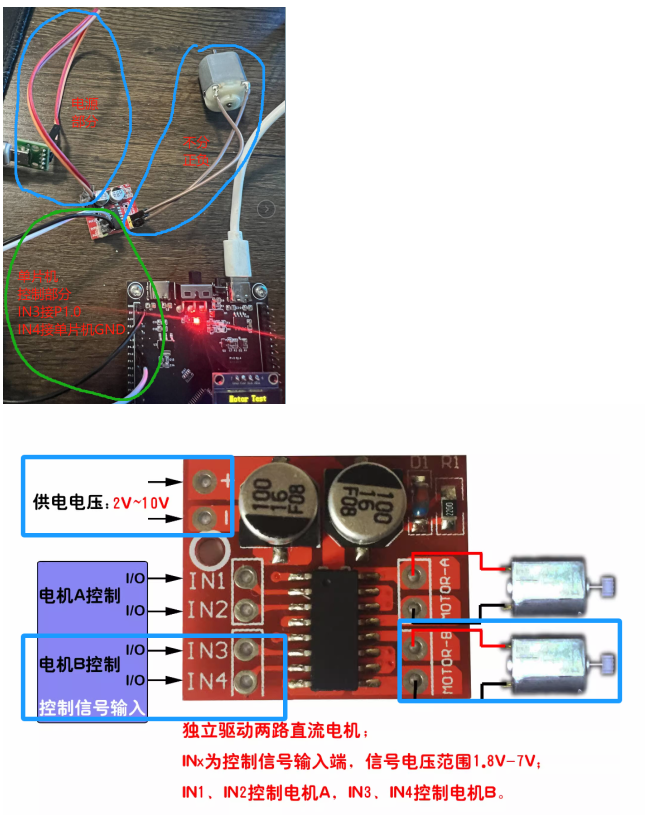

这块驱动板就是基于H桥原理设计的，可以独立控制两路直流电机：

• IN1、IN2 控制电机A

• IN3、IN4 控制电机B

控制逻辑如下表：

电机	旋转方式	IN1	IN2	说明
MOTOR-A	正转（调速）	PWM	0	占空比越高越快
MOTOR-A	反转（调速）	0	PWM	占空比越高越快
MOTOR-A	停止	0	0	电机自由停止
MOTOR-A	刹车	1	1	电机快速制动

3.4 代码实现分析

sbit PWM_IO = P1^0;   // PWM输出引脚，接驱动板的IN1

void Timer0_Routine(void) interrupt 1
{
    TH0 = 0XDC;
    TL0 = 0X00;        // 10ms中断
    pwm_count++;
    pwm_count = pwm_count % 10;  // 10次中断为一个PWM周期 → 周期100ms

    if(pwm_count < level)        // level范围0~10
    {
        PWM_IO = 1;              // 高电平
    }
    else
    {
        PWM_IO = 0;              // 低电平
    }
}

代码解读：

• 每10ms进入一次中断，pwm_count从0累加到9后归零

• 一个完整的PWM周期 = 10 × 10ms = 100ms（频率10Hz）

• level的值（0~10）决定了高电平在10个周期中的占比，即占空比

• 例如 level=7，则每个周期中有7个10ms（70ms）输出高电平，3个10ms（30ms）输出低电平，占空比70%

按键调节逻辑：

if(1 == key_num) { level++; if(level > 10) level = 10; }  // 加速
if(2 == key_num) { if(level > 0) level--; }               // 减速

KEY1加速，KEY2减速，level值在0~10之间变化，对应占空比0%~100%。

工程提示：实际使用时，PWM频率不宜过低（否则电机抖动明显），也不宜过高（超出驱动芯片的开关响应能力）。一般直流电机PWM频率在1kHz~20kHz之间较为合适。代码中10Hz是演示用途，实际项目建议提高定时器中断频率（如将中断周期设为100μs，计数100次，周期10ms，频率100Hz）。

四、舵机（SG90）控制

4.1 什么是舵机？

舵机是一种位置伺服电机，它能精确地旋转到指定的角度并保持住。

SG90是最常见的微型舵机，具有以下特点：

• 工作电压：4.8V~6V

• 转动角度：0°~180°（或0°~360°，不同型号有差异）

• 重量仅9克

• 三根线：红色（电源+） 、棕色（电源-） 、橙色（信号线）

舵机的内部结构包括：一个直流电机、一组减速齿轮、一个电位器（位置反馈）和控制电路。其本质是一个闭环控制系统------控制电路不断比较目标角度（PWM信号）和实际角度（电位器反馈），驱动电机转动直到两者一致。

4.2 舵机的PWM控制信号

舵机的控制信号与直流电机有很大不同------它不控制转速，而是控制目标角度。

SG90舵机的控制信号标准如下：

高电平时间	对应角度
0.5ms	0°
1.0ms	45°
1.5ms	90°
2.0ms	135°
2.5ms	180°

关键点：

• PWM周期固定为 20ms（50Hz）

• 通过改变高电平的宽度（0.5ms~2.5ms）来控制角度

• 舵机收到信号后会转到对应角度并锁定在该位置

4.3 代码实现分析

sbit SG_IO = P2^0;    // 舵机信号线

void Timer0_Routine(void) interrupt 1
{
    TH0 = 0XFE;
    TL0 = 0X33;        // 0.5ms中断一次（11.0592MHz @12T）
    pwm_count++;
    pwm_count = pwm_count % 40;  // 40次中断 = 20ms周期

    if(pwm_count <= level)       // level范围0~4
    {
        SG_IO = 1;               // 高电平
    }
    else
    {
        SG_IO = 0;               // 低电平
    }
}

代码解读：

定时器初值TH0=0xFE, TL0=0x33对应约0.5ms的中断周期。

• 40次中断 = 40 × 0.5ms = 20ms（一个完整的舵机控制周期）

• level的值（0~4）决定了高电平持续的0.5ms个数

• level=0 → 高电平0ms → 0°

• level=1 → 高电平0.5ms → 0°

• level=2 → 高电平1.0ms → 45°

• level=3 → 高电平1.5ms → 90°

• level=4 → 高电平2.0ms → 135°

按键控制逻辑与直流电机类似，但level范围被限制在0~4之间：

if(1 == key_num) { level++; if(level > 4) level = 4; }
if(2 == key_num) { if(level > 0) level--; }

工程提示：

1. 舵机对电源质量要求较高，大电流瞬间可能导致电压跌落，建议单独供电或使用大电容滤波。

2. 代码中的level=0对应0°、level=4对应135°，如果需要完整的0°~180°范围，需要将level范围扩展到0~5（2.5ms对应180°），但需要确保中断周期精确为0.5ms。

3. 舵机控制信号必须持续发送（每个20ms周期都要发送），否则舵机可能因信号丢失而抖动或复位。

五、步进电机（28BYJ-48）控制

5.1 什么是步进电机？

步进电机是一种将电脉冲信号转换为角位移的执行元件。与直流电机和舵机都不同：

• 每输入一个脉冲，转子转动一个固定的角度（步距角）

• 转动角度与脉冲数成正比

• 转速与脉冲频率成正比

• 可以精确控制位置，不需要反馈（开环控制）

28BYJ-48是学习中最常见的步进电机型号，型号含义：

• 28：电机直径28mm

• B：步进电机

• Y：永磁式

• J：减速型（带减速箱）

• 48：四相八拍

5.2 内部结构与工作原理

28BYJ-48的内部结构如下：

• 转子（内圈）：6个齿，每个齿是永磁体

• 定子（外圈）：8个齿，每个齿上绕有线圈，正对的2个齿串联成一相

• 共四相（A、B、C、D），每相由正对的两个线圈组成

工作原理：依次给四相通电，产生的磁场会吸引转子的齿对齐，从而驱动转子一步一步转动。

5.3 驱动方案：ULN2003

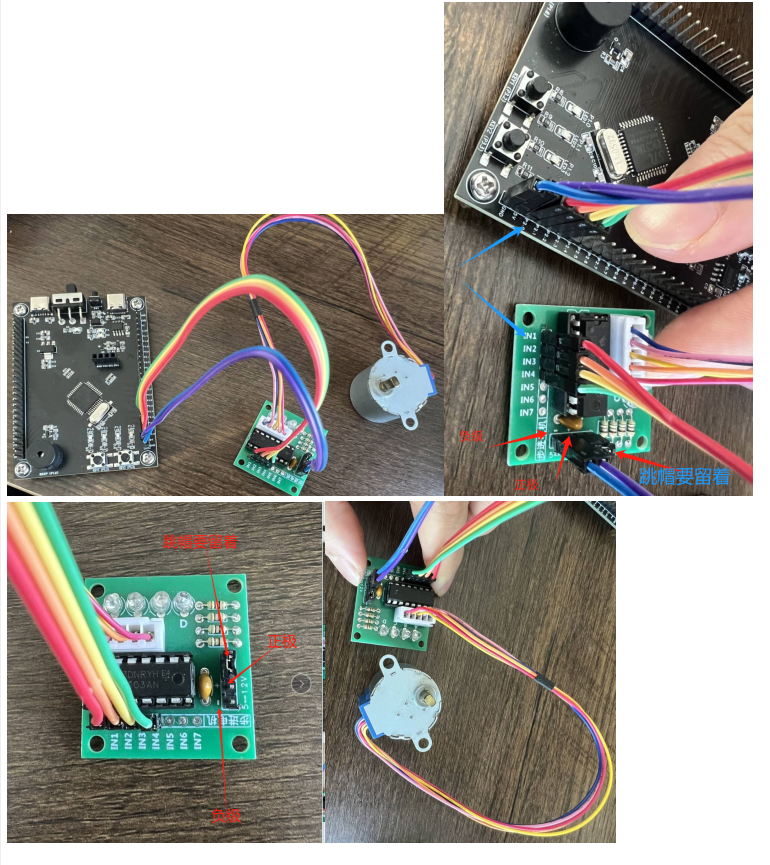

与直流电机类似，步进电机也需要驱动芯片。28BYJ-48通常搭配ULN2003驱动模块。

ULN2003是一个达林顿管阵列，内部包含7个NPN达林顿管，可以放大单片机IO口的微弱信号来驱动步进电机线圈。

5.4 控制时序：八拍工作方式

28BYJ-48采用四相八拍的控制方式。所谓"八拍"，就是8个不同的通电状态循环一次：

步序	A相	B相	C相	D相	对应代码case
0	1	0	0	0	case 0
1	1	1	0	0	case 1
2	0	1	0	0	case 2
3	0	1	1	0	case 3
4	0	0	1	0	case 4
5	0	0	1	1	case 5
6	0	0	0	1	case 6
7	1	0	0	1	case 7

这种"单相-双相-单相-双相......"的交替通电方式，相比四拍（单相四拍或双相四拍）具有步距角更小、运行更平稳的优点。

5.5 代码实现分析

引脚定义：

sbit IN1_A = P2^0;    // A相
sbit IN2_B = P2^1;    // B相
sbit IN3_C = P2^2;    // C相
sbit IN4_D = P2^3;    // D相

步进电机控制函数：

void step_motor_conctrl(unsigned char step, unsigned char dir)
{
    unsigned char temp = step;

    if(dir == 0)              // 反向旋转
        temp = 7 - step;      // 时序反序

    switch(temp)              // 8个节拍
    {
        case 0: IN1_A=1; IN2_B=0; IN3_C=0; IN4_D=0; break;
        case 1: IN1_A=1; IN2_B=1; IN3_C=0; IN4_D=0; break;
        case 2: IN1_A=0; IN2_B=1; IN3_C=0; IN4_D=0; break;
        case 3: IN1_A=0; IN2_B=1; IN3_C=1; IN4_D=0; break;
        case 4: IN1_A=0; IN2_B=0; IN3_C=1; IN4_D=0; break;
        case 5: IN1_A=0; IN2_B=0; IN3_C=1; IN4_D=1; break;
        case 6: IN1_A=0; IN2_B=0; IN3_C=0; IN4_D=1; break;
        case 7: IN1_A=1; IN2_B=0; IN3_C=0; IN4_D=1; break;
        default: IN1_A=0; IN2_B=0; IN3_C=0; IN4_D=0; break;
    }
}

主循环：

while(1)
{
    key_num = Key_Scan();
    if(1 == key_num) { dir = !dir; }           // KEY1切换方向
    if(2 == key_num) { speed = speed%5 + 1; }  // KEY2切换速度档位

    step_motor_conctrl(step++, dir);  // 走一步
    step = step % 8;                  // 0~7循环
    Delay_xms(6 - speed);             // 延时控制速度
}

代码解读：

1. step从0递增到7再归零，对应八拍的循环

2. dir=0时，temp=7-step，时序反向，电机反转

3. step_motor_conctrl()每次调用只走一步（一个节拍）

4. Delay_xms(6-speed)控制每步之间的间隔时间：

   • speed=1 → 延时5ms → 最快

   • speed=5 → 延时1ms → 最慢

   • 注意：延时值越小，步进电机转动越快

工程提示：

1. 28BYJ-48内部有减速齿轮 ，实际输出轴转一圈需要转子转动约64圈。这意味着步距角经过减速后变得更小，精度更高，但转速也相应降低。

2. 步进电机的转速不能太快，否则会因力矩不足而"失步"（转子跟不上脉冲频率）。

3. 如果发现电机只振动不转动，通常是相序不对 或驱动电压不足。

4. 步进电机在停止时不需要持续通电来保持位置（与舵机不同），断电后仍有一定的保持力矩。

六、硬件连接总览

根据代码和图片，各模块的引脚连接如下：

模块	引脚	说明
直流电机驱动	P1^0 (PWM_IO)	接驱动板IN1，PWM调速信号
舵机 SG90	P2^0 (SG_IO)	接舵机橙色信号线
步进电机驱动	P2^0~P2^3	接ULN2003的IN1~IN4
KEY1	P3^2	功能切换/加速/正转
KEY2	P3^3	减速/反转
OLED I2C	P1^4(SDA), P1^5(SCL)	显示状态信息

注意 ：直流电机和步进电机的引脚有复用（都使用了P2^0），实际使用时需要根据当前测试的电机类型选择对应的代码版本，不能同时运行。

七、总结

通过本文的分析，我们可以总结三种电机的核心区别：

特性	直流电机	舵机(SG90)	步进电机(28BYJ-48)
控制方式	PWM占空比	PWM脉宽	脉冲时序
控制目标	转速	角度	角度/位置
反馈方式	开环（无反馈）	闭环（内部电位器）	开环（无反馈）
持续转动	可以	不可以（限位）	可以
保持力矩	无（断电自由）	有（通电锁定）	有（断电保持）
驱动芯片	L298N/H桥	无需（直接驱动）	ULN2003
典型应用	风扇、车轮	舵机、云台	3D打印机、CNC

掌握这三种电机的控制原理，就掌握了绝大多数嵌入式电机控制场景的核心技术。希望这篇文章能帮助你理解代码背后的硬件原理，不仅"知其然"，更"知其所以然"。

文中所用代码均来自实际可运行的项目，图片为实验过程中的实物拍摄和原理图截图。如有疑问，欢迎在评论区交流讨论。
