模块三深入剖析了AI语音终端作为整个智能体物理交互入口的底层实现。本项目的终端产品形态为"智能语音毛绒玩具"，通过高度集成的软硬件架构，实现了低延迟、高可靠的语音交互与外设控制能力。

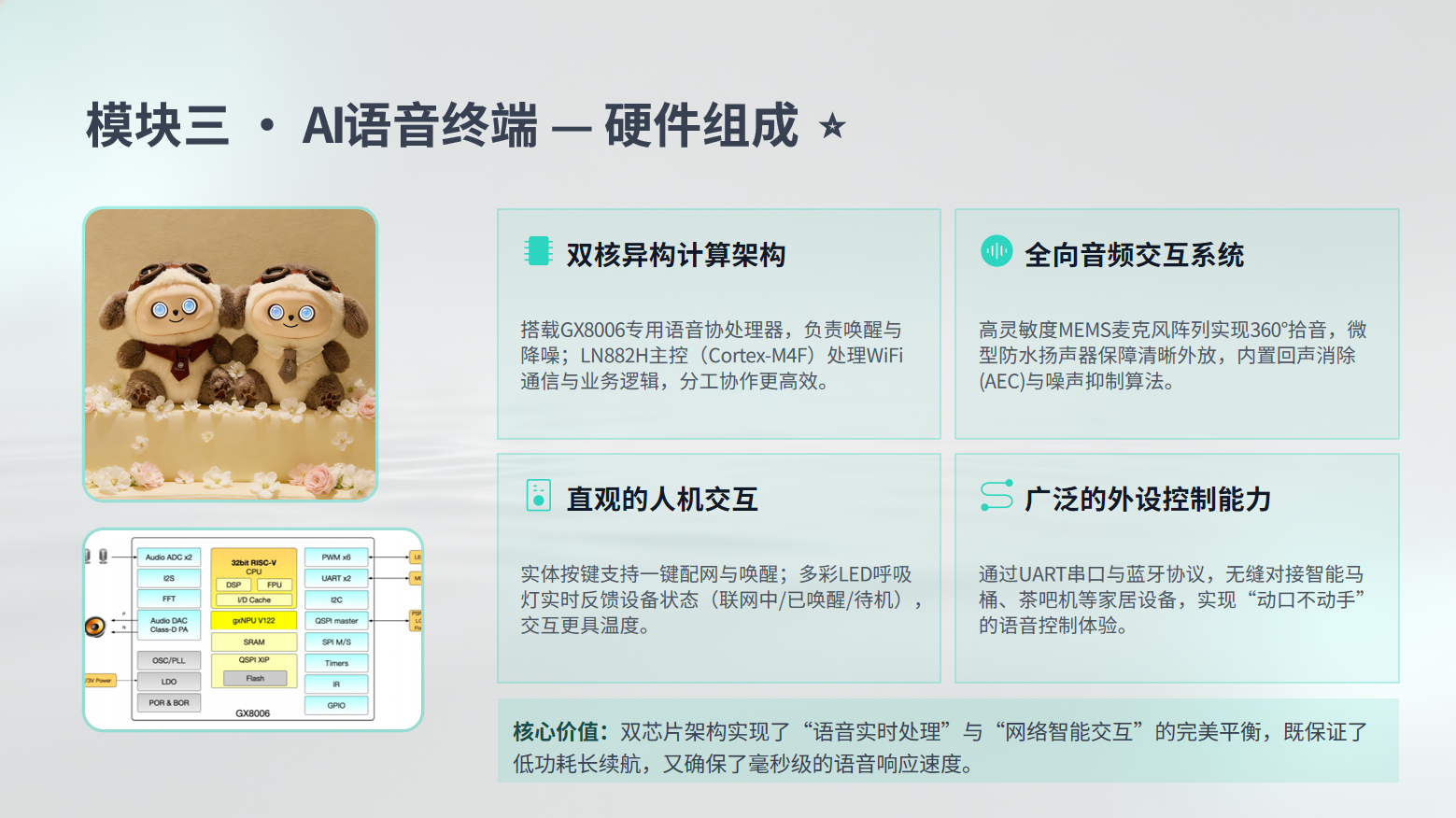

- 硬件组成：双芯协同架构
终端采用了"主控+语音协处理器"的双芯片架构，以实现算力与功耗的最佳平衡：
GX8006 语音芯片：作为专用语音协处理器，专注于低功耗的语音唤醒（KWS）、回声消除（AEC）以及本地语音合成。
wifi 主控芯片：基于 ARM Cortex-M4F 内核，作为系统主控制器，负责复杂的业务逻辑、网络通信（WiFi/BLE）以及外设调度。
外设与交互：集成了麦克风（MIC）、喇叭（SPK）、按键（Button）和 LED 指示灯，并预留了 UART 串口用于连接外部硬件设备（如智能马桶、茶吧机等）。

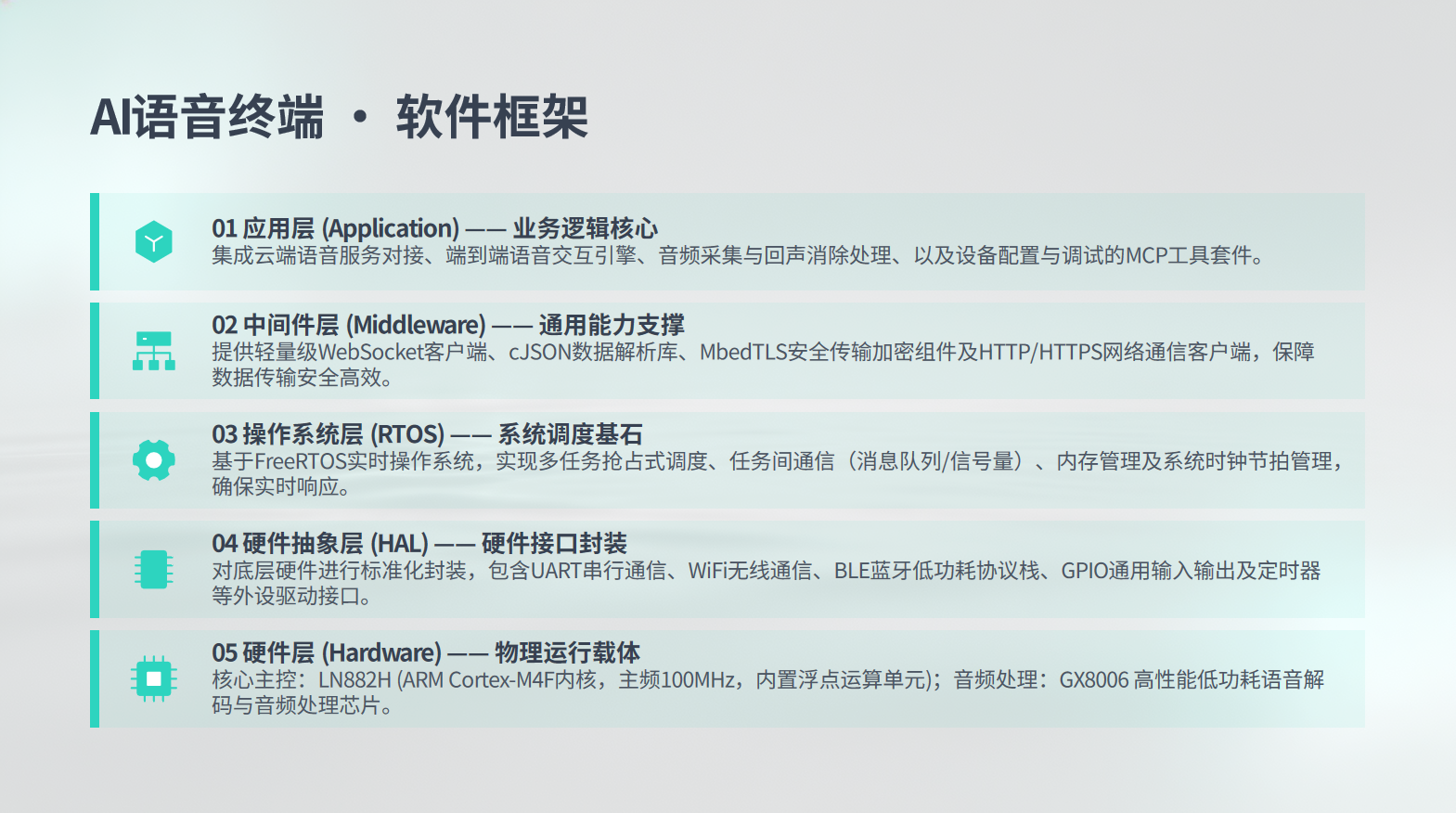

- 软件框架：五层分层架构
终端软件系统基于 FreeRTOS 实时操作系统，构建了清晰的五层架构：
应用层（Application）：直接面向业务，包含云端服务对接（小智/七牛等）、SmartBot 语音交互逻辑、音频处理流水线（Pipeline）以及 MCP 工具实现。
中间件层（Middleware）：提供通用组件支撑，包括 WebSocket 客户端、cJSON 解析、MbedTLS 加密库及 HTTP Client。
操作系统层（RTOS）：依托 FreeRTOS 内核，负责任务调度、消息队列、信号量及内存管理（heap_5）。
硬件抽象层（HAL）：对底层硬件进行封装，提供统一的 UART、WiFi、BLE 和 GPIO 驱动接口。
硬件层（Hardware）：直接对接 wifi芯片 与 GX8006 芯片及外围电路。

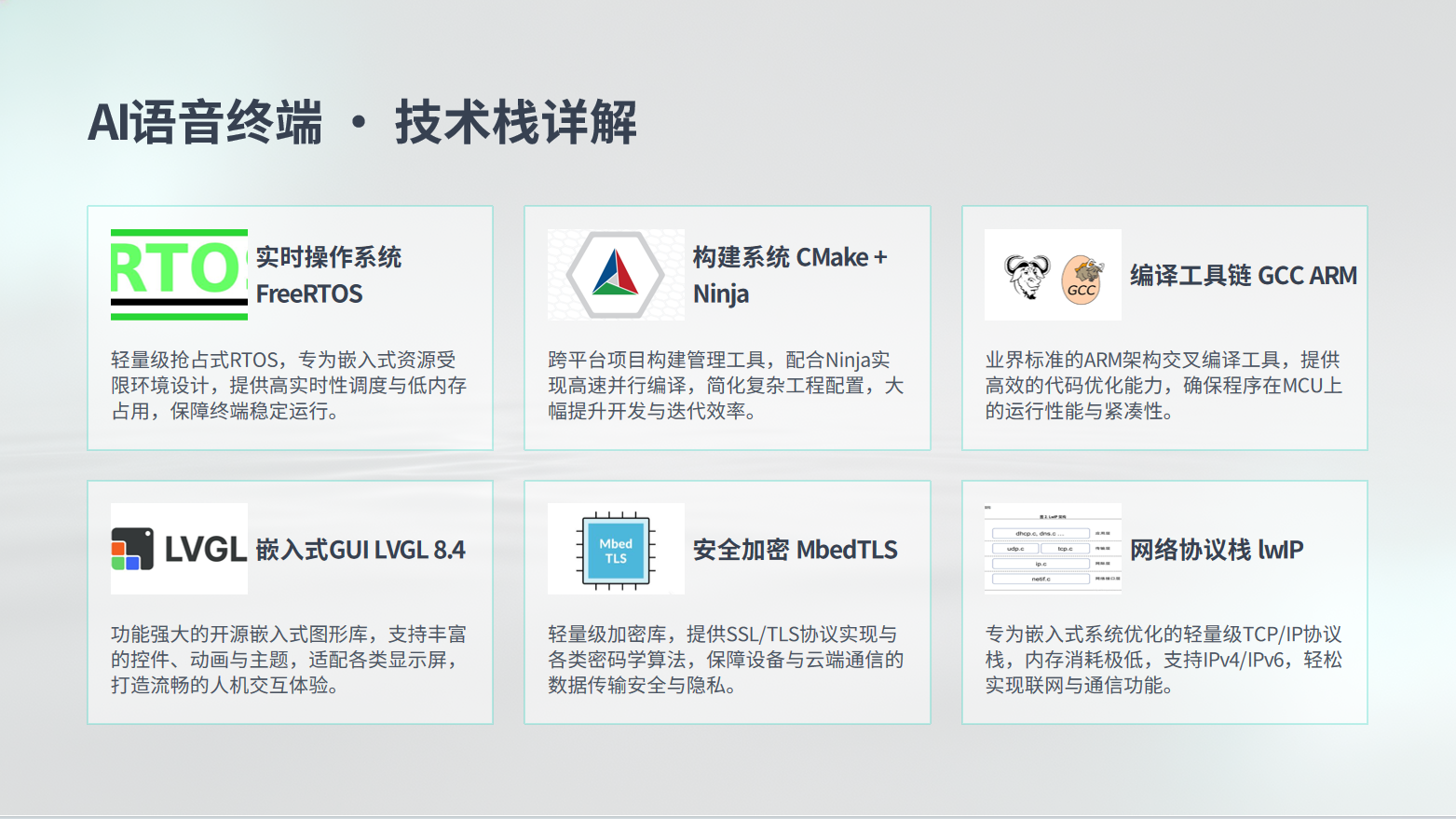

- 核心技术栈
终端开发采用了成熟且高效的嵌入式技术栈：
基础环境：使用 C 语言（C99标准）开发，基于 GCC ARM 交叉编译工具链和 CMake + Ninja 构建系统。
图形与音频：集成 LVGL 8.4.0 图形库用于 UI 渲染，使用 Helix 库进行 MP3 软解码。
网络与安全：采用 lwIP 2.1.3 作为轻量级 TCP/IP 协议栈，MbedTLS 保障通信安全。
物联网协议：支持 AWS IoT coreMQTT 以及基于 librws 的 WebSocket 客户端。

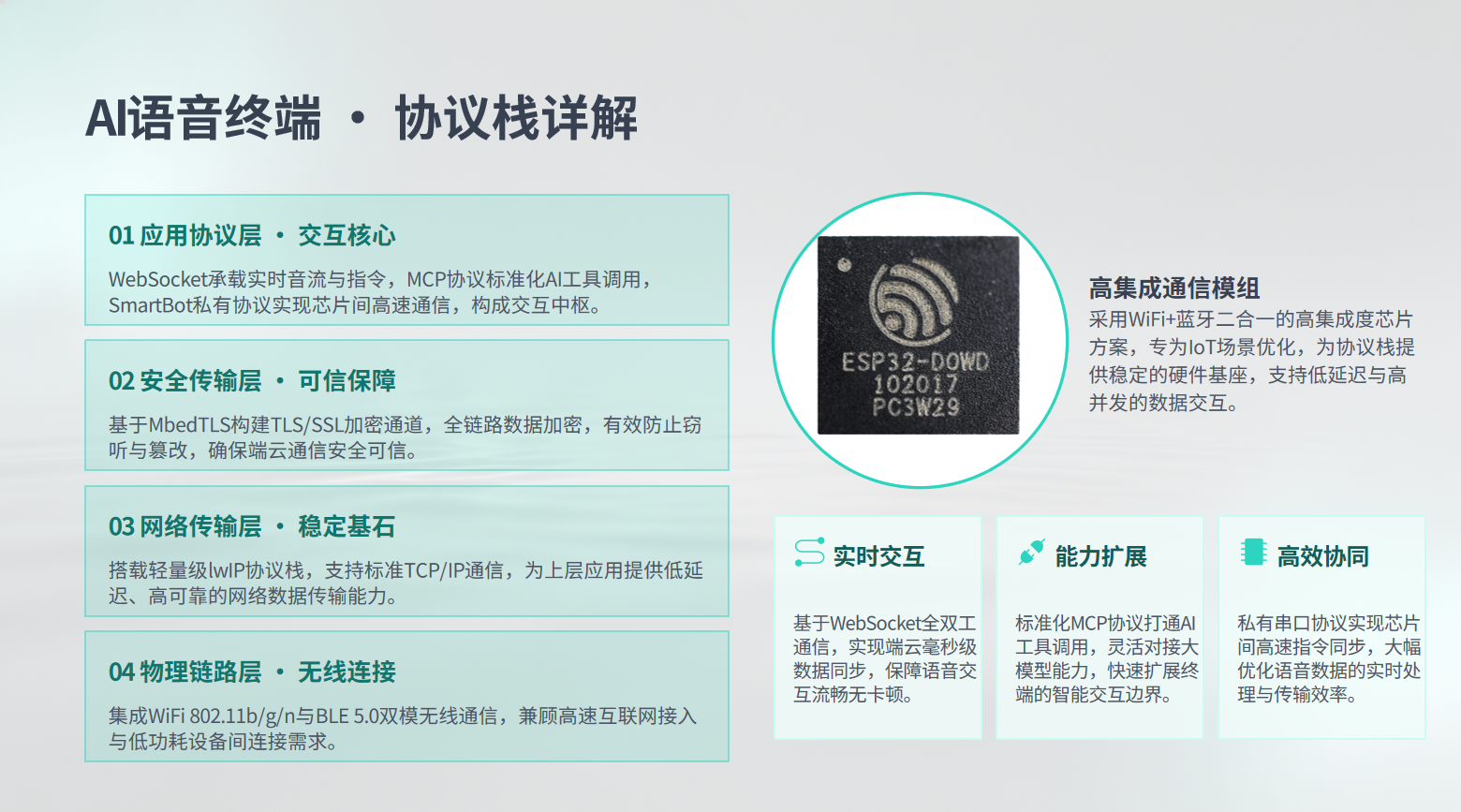

- 协议栈与数据流
终端的通信依赖于三层核心协议栈，支撑起完整的数据流转闭环：
应用协议层：通过 WebSocket（JSON格式）与云端进行实时双向通信，承载音频流与 MCP 指令；内部通过 SmartBot 私有二进制协议（1Mbps 串口）实现主控与语音芯片的高速通信。
安全传输层：所有网络通信均基于 TLS/SSL 加密，确保数据隐私。

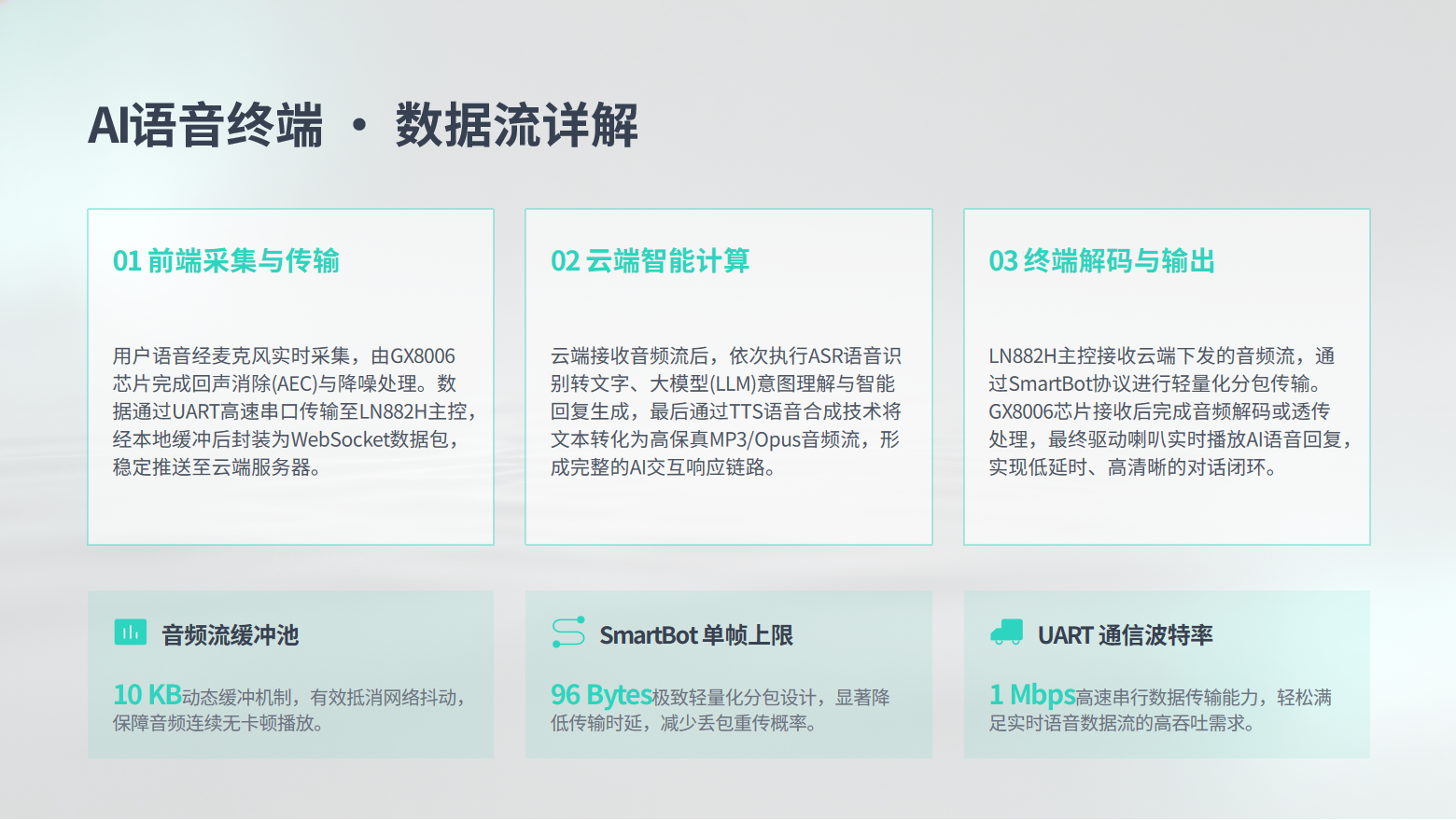

完整数据流：一次典型的对话经历 12 个步骤。从 GX8006 拾音降噪，通过 UART 传给 LN882H 缓冲，再经 WebSocket 加密上传云端；云端处理完毕后下发音频，LN882H 接收后进行 MP3 解码、重采样与混音，最终回传给 GX8006 播放。在此过程中，系统严格控制音频缓冲大小（10KB）与 IO 流控间隔（10ms），以确保极低的交互延迟。

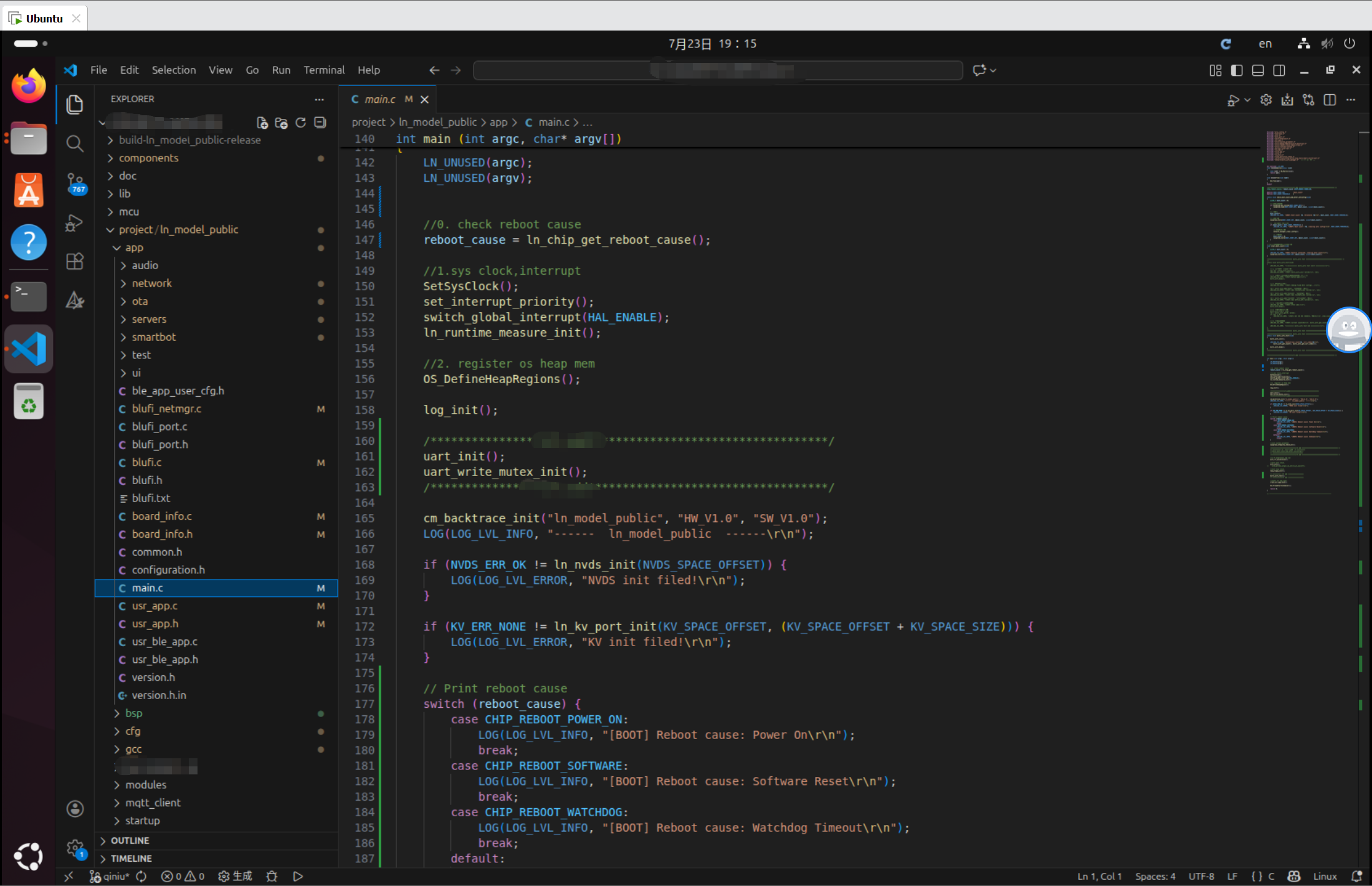

智能体嵌入式开发图片
