防火墙---安全策略配置

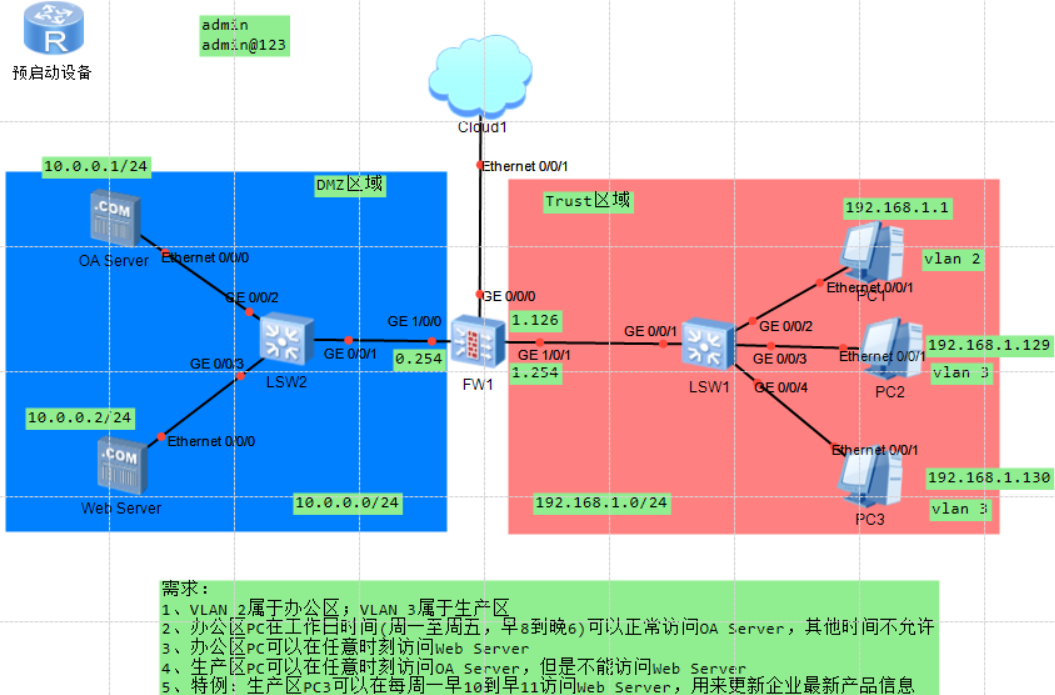

实验要求：

1、VLAN 2属于办公区；VLAN 3属于生产区

2、办公区PC在工作日时间(周一至周五，早8到晚6)可以正常访问OA Server，其他时间不允许

3、办公区PC可以在任意时刻访问Web Server

4、生产区PC可以在任意时刻访问OA Server，但是不能访问Web Server

5、特例：生产区PC3可以在每周一早10到早11访问Web Server，用来更新企业最新产品信息

基础配置：

LSW1:

$sw1$ vlan b 2 3

$sw1$ int g0/0/2

$sw1-GigabitEthernet0/0/2$ po li ac

$sw1-GigabitEthernet0/0/2$ po de v 2

$sw1-GigabitEthernet0/0/2$ q

$sw1$ port-group group-member GigabitEthernet 0/0/3 to GigabitEthernet 0/0/4

$sw1-port-group$ po li ac

$sw1-GigabitEthernet0/0/3$ po li ac

$sw1-GigabitEthernet0/0/4$ po li ac

$sw1-port-group$ po de v 3

$sw1-GigabitEthernet0/0/3$ po de v 3

$sw1-GigabitEthernet0/0/4$ po de v 3

$sw1-port-group$ q

$sw1$ int g0/0/1

$sw1-GigabitEthernet0/0/1$ po li t

$sw1-GigabitEthernet0/0/1$ po t a v 2 3

$sw1-GigabitEthernet0/0/1$ q

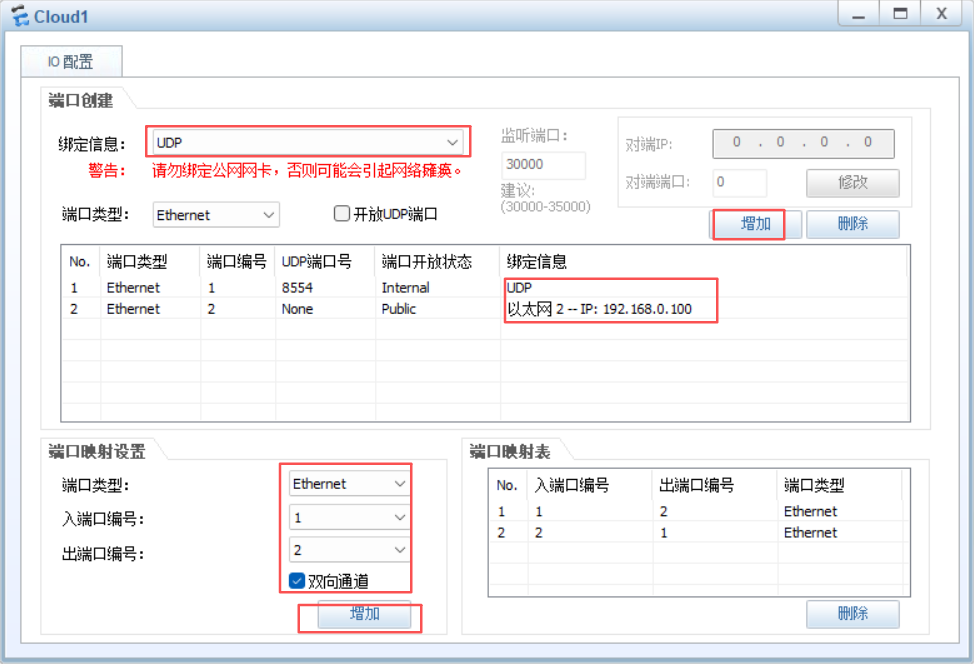

Cloud1

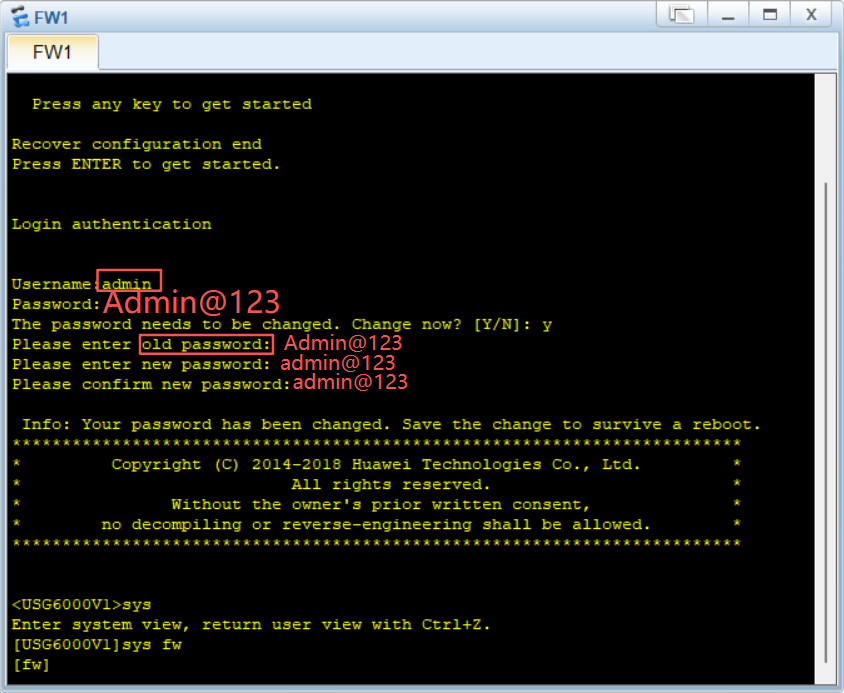

FW1:

一定一定要允许！！！

$fw$ int g0/0/0

$fw-GigabitEthernet0/0/0$ service-manage all permit

$fw$ int g1/0/0

$fw-GigabitEthernet1/0/0$ ip add 10.0.0.254 24

$fw$ int g1/0/1.2

$fw-GigabitEthernet1/0/1.2$ ip add 192.168.1.126 25

$fw-GigabitEthernet1/0/1.2$ vlan-type dot1q 2

$fw-GigabitEthernet1/0/1.2$ int g1/0/1.3

$fw-GigabitEthernet1/0/1.3$ ip add 192.168.1.254 25

$fw-GigabitEthernet1/0/1.3$ vlan-type dot1q 3

$fw$ firewall zone dmz

$fw-zone-dmz$ add interface GigabitEthernet 1/0/0

$fw-zone-dmz$ q

$fw$ firewall zone trust

$fw-zone-trust$ add interface GigabitEthernet 1/0/1.2

$fw-zone-trust$ add interface GigabitEthernet 1/0/1.3

--->浏览器-对象-时间段

$fw$ time-range working-time （创建时间段的名称为wworking-time）

$fw-time-range-working-time$ period-range 08:00:00 to 18:00:00 working-day （具体的时间）

--->浏览器-对象-地址

$fw$ ip address-set BG type object （创建一个BG的地址集）

$fw-object-address-set-BG$ address 192.168.1.0 mask 25 （添加地址范围）

$fw-object-address-set-BG$ q

$fw$ ip address-set OA_Server type object （创建一个OA_Server的地址集）

$fw-object-address-set-OA_Server$ address 10.0.0.1 mask 32 （添加OA_Server服务器32具体）

$fw-object-address-set-OA_Server$ q

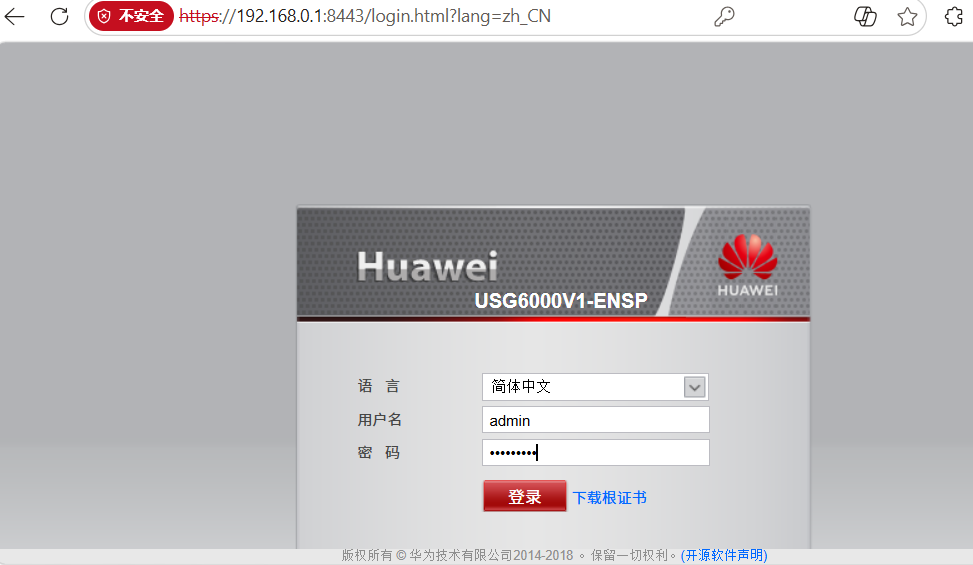

--->浏览器-https://192.168.0.11:8443(高级)-用户名：admin 密码：admin@123（登录）

要求2：

--->浏览器-策略-安全策略

$fw$ security-policy （进入到安全策略配置试图）

$fw-policy-security$ rule name BG_to_OA-Server （策略名称）

$fw-policy-security-rule-BG_to_OA-Server$ source-zone trust （源区域）

$fw-policy-security-rule-BG_to_OA-Server$ destination-zone dmz （目的区域）

$fw-policy-security-rule-BG_to_OA-Server$ source-address address-set BG （源地址）

$fw-policy-security-rule-BG_to_OA-Server$ destination-address address-set OA_Server(目的地址)

$fw-policy-security-rule-BG_to_OA-Server$ time-range working-time （绑定时间段对象）

$fw-policy-security-rule-BG_to_OA-Server$ action permit （匹配策略的流量允许访问）

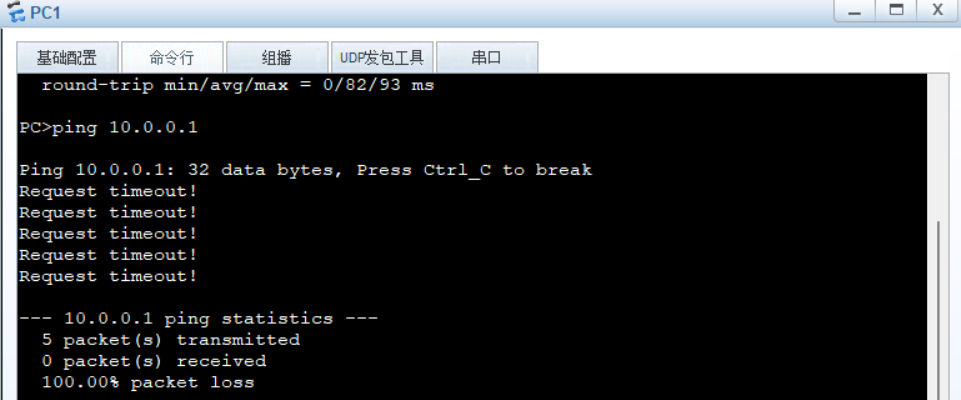

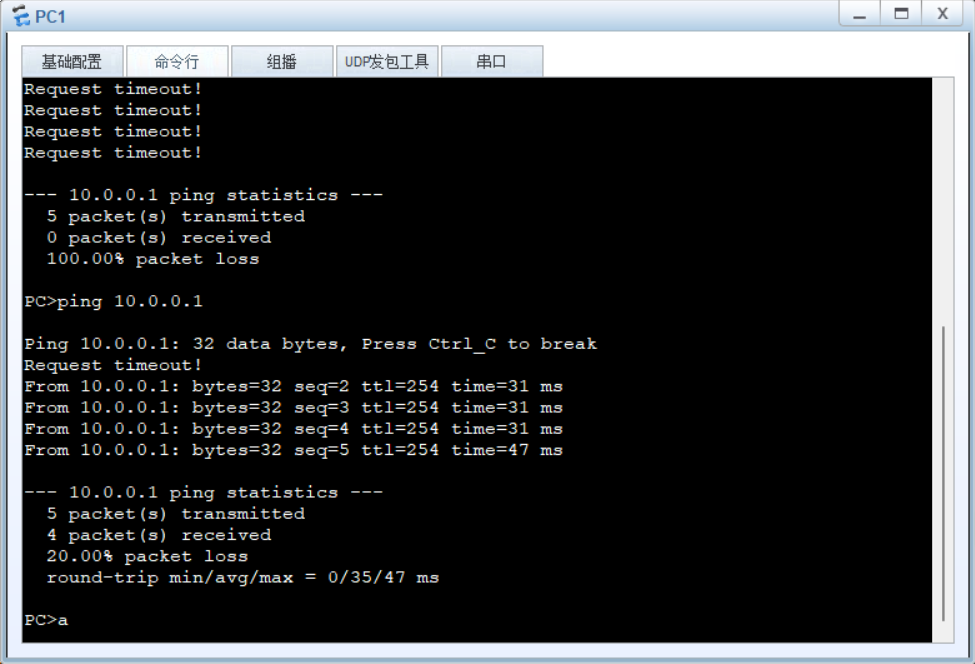

PC1ping10.0.0.1

由于现在是周六，为了测试，时间改为了周六可以ping通

要求3：

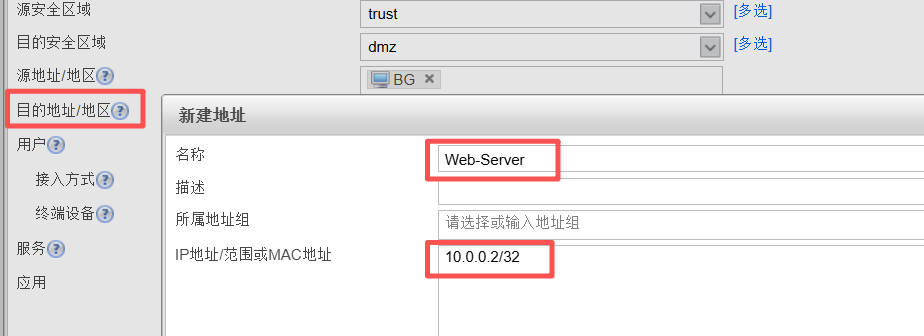

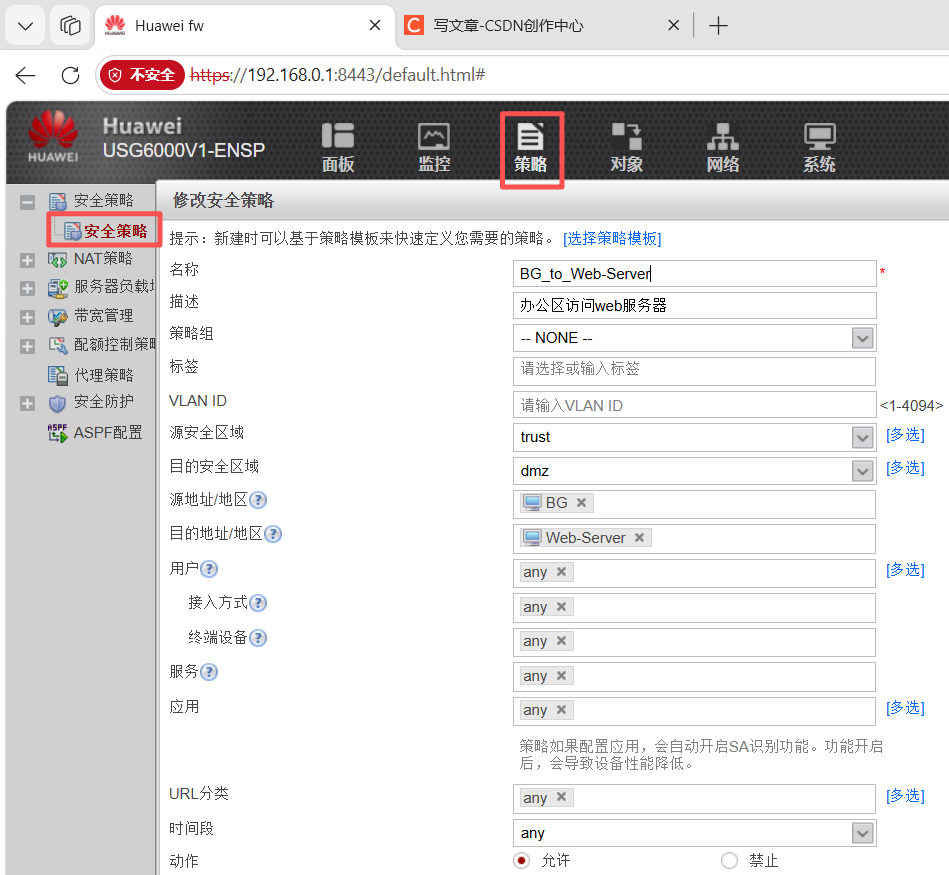

浏览器配置安全策略名为BG_to_Web-Server

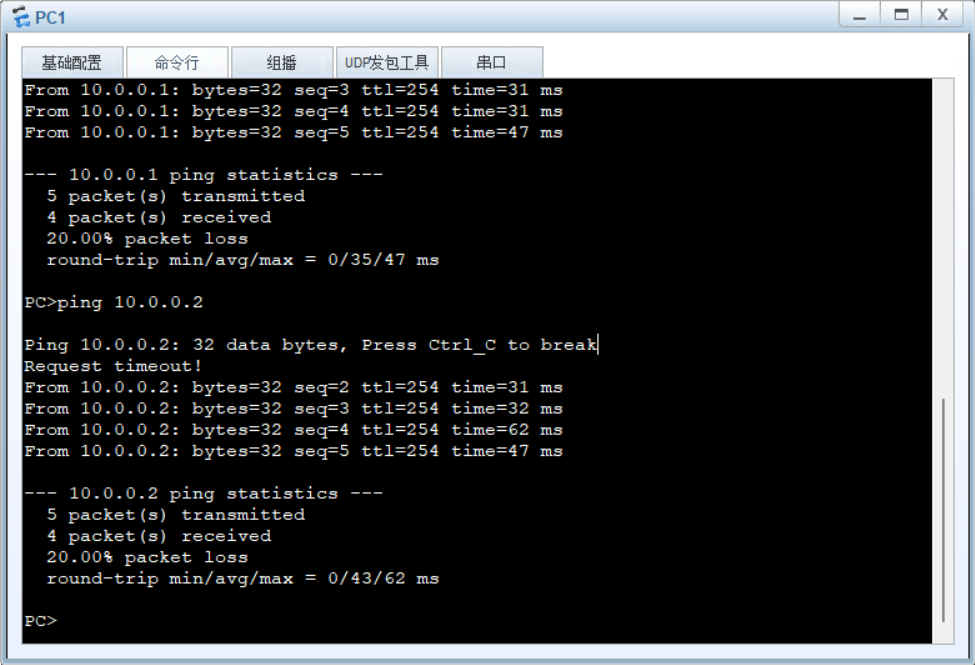

PC1ping10.0.0.2

要求4：

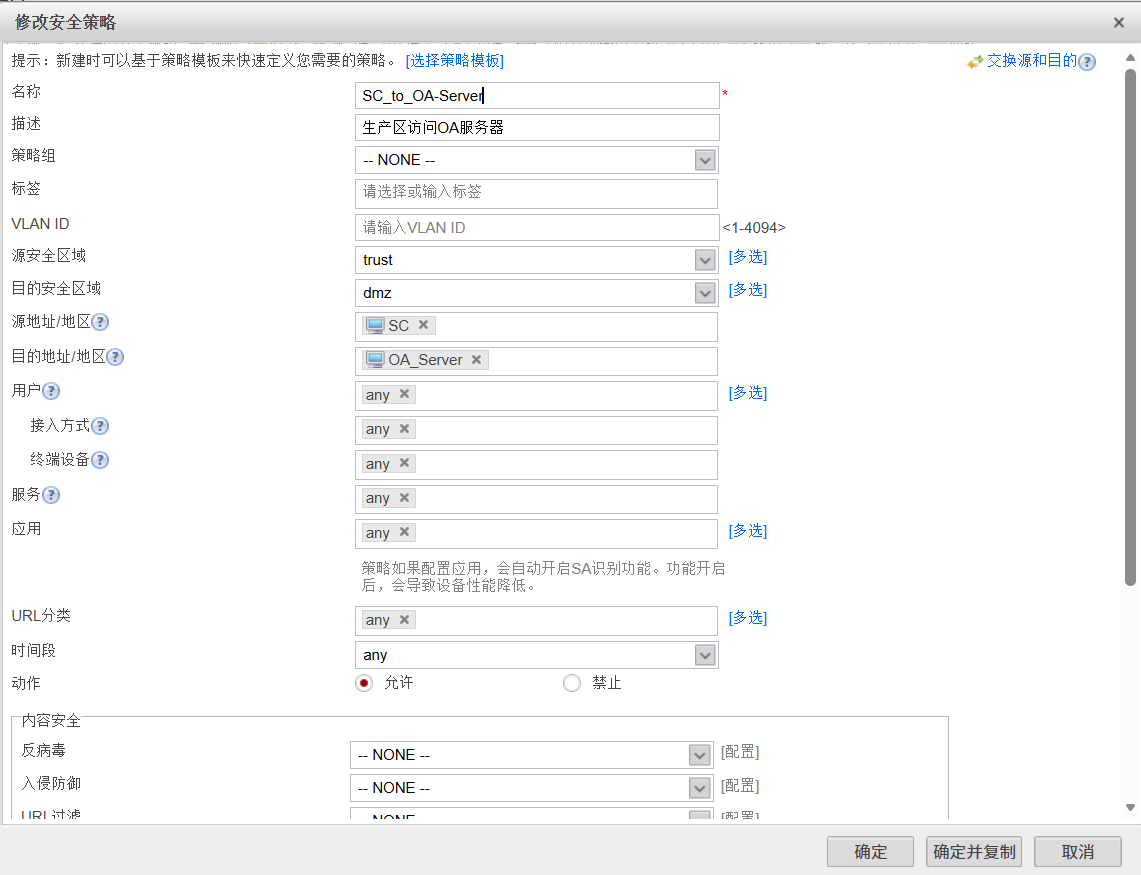

浏览器配置安全策略名为SC_to_OA-Server

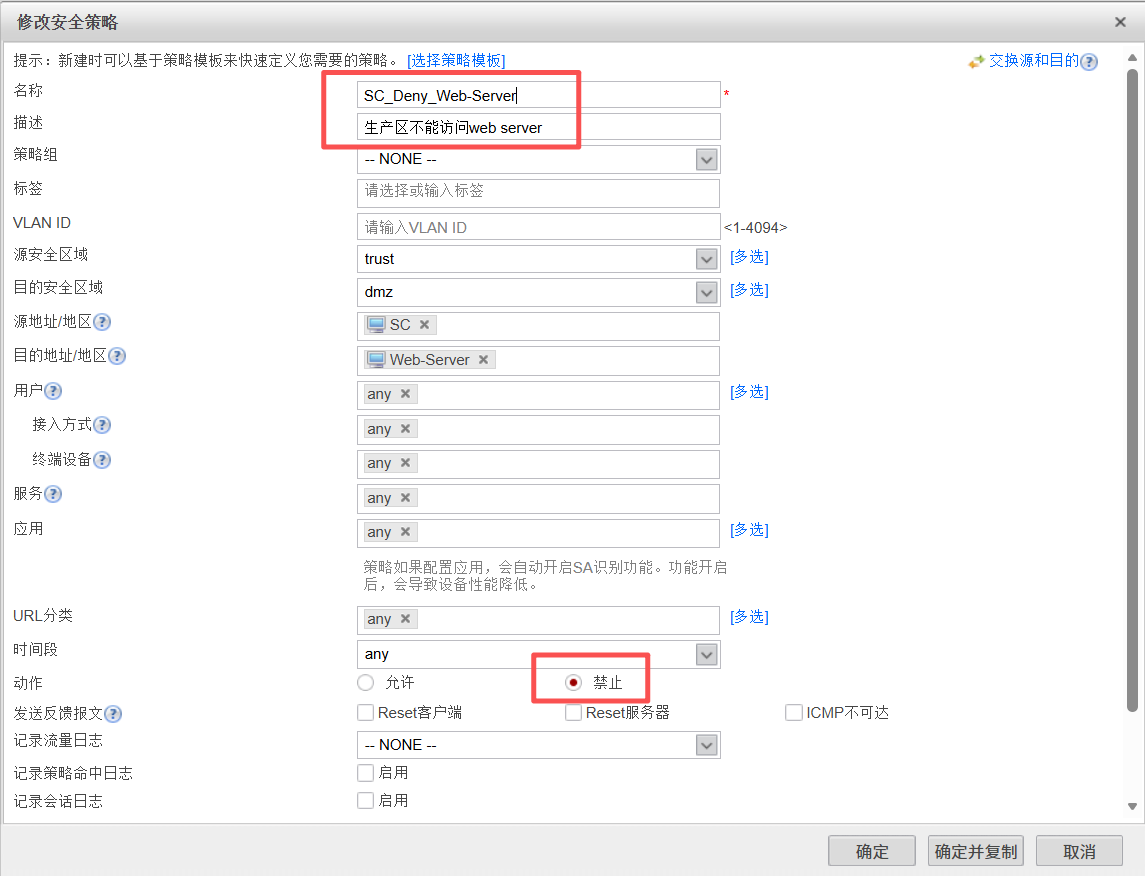

生产区拒绝访问Web-Server（可以不写！！！）

要求5：

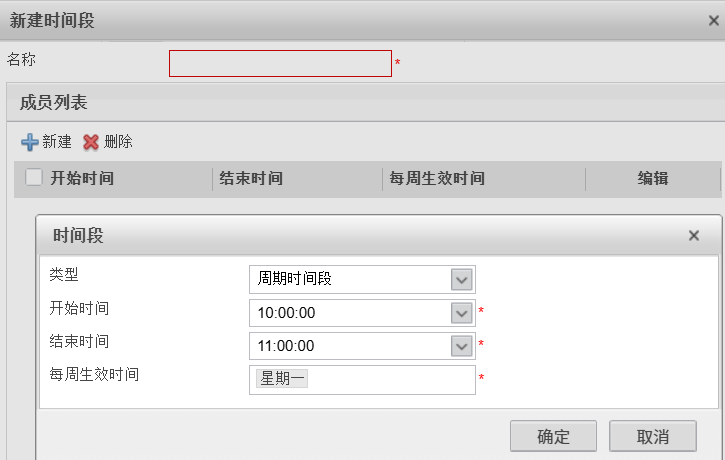

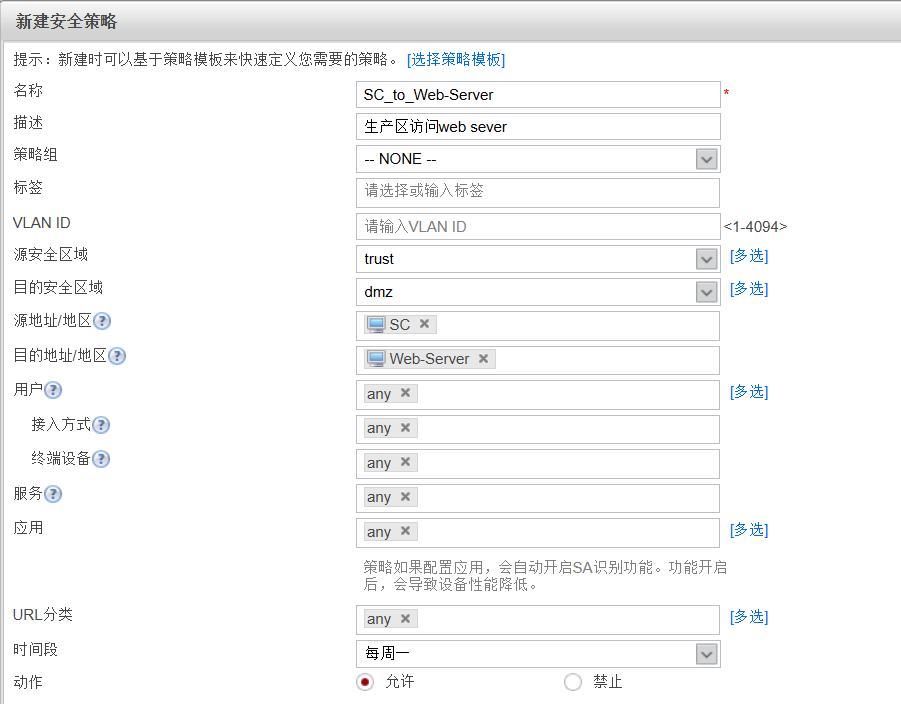

浏览器配置安全策略名为SC_to_Web-Server

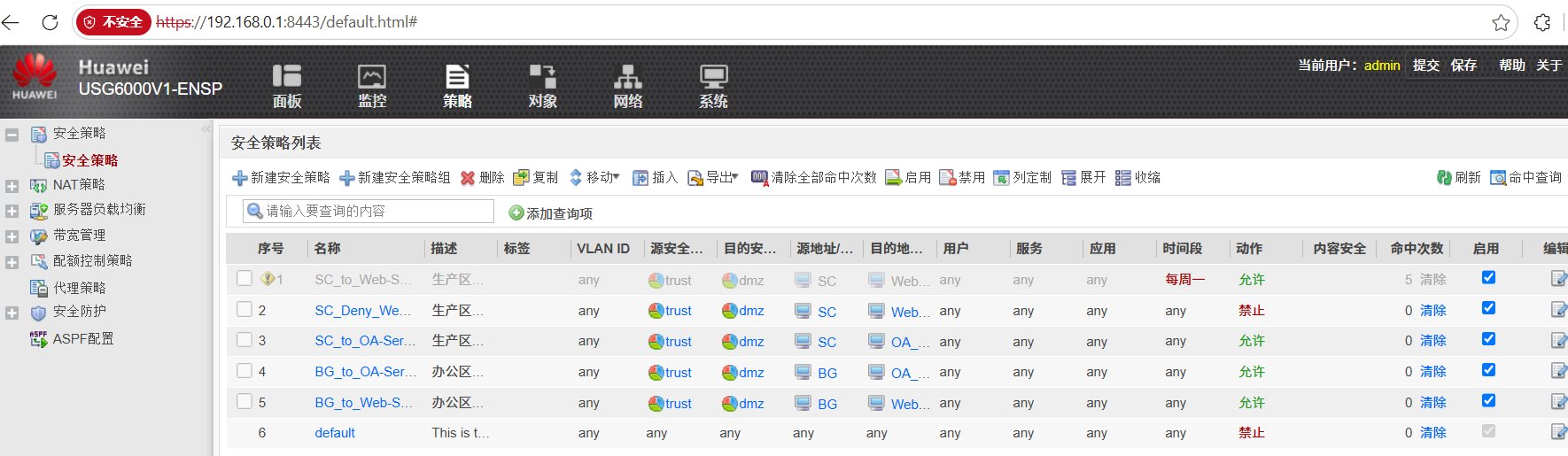

最终排序：

特例 SC_to_Web-Server（生产区可以访问web server每周一10-11）

SC-Deny_Web-Server（生产区不可以 访问web server）可以不写！！！

SC_to_OA-Server（生产区可以访问OA server任意）

BG_to_OA-Server（办公区可以访问OA server周一至周五，早8到晚6）

BG_to-Web-Server（办公区可以访问web server任意）

测试

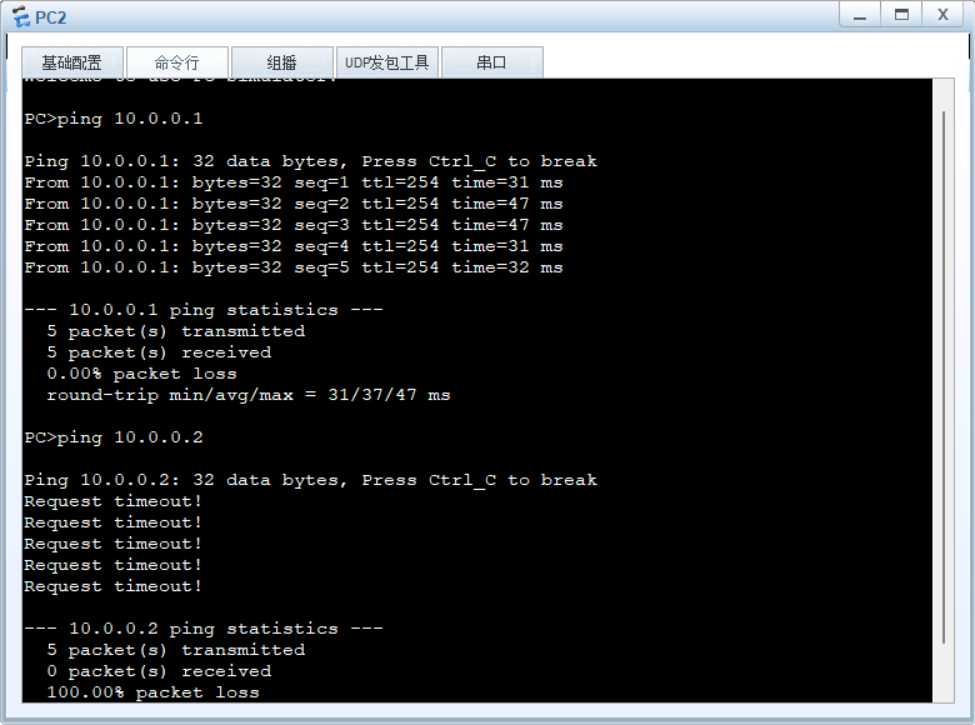

不是周一，PC2不可以ping通web server10.0.0.2，PC2可以ping通OA server10.0.0.1
