LVGL图形库移植STM32

写在前面

移植 LVGL 之前，必须保证裸机底层已经能单独驱动屏幕：

SPI 初始化 ：SPI1 时钟、波特率分频正确（推荐 10.5~21 MHz，F4 跑 84 MHz APB2 时 SPI_BAUDRATEPRESCALER_4 = 21 MHz）。
DMA 初始化 ：SPI1 TX 对应 DMA2 Stream3（Channel 3），在 CubeMX 里打开 DMA，模式 Normal，内存到外设。
GPIO ：CS / DC / RST / BL（可选）已配置并封装好拉高/拉低宏。
屏幕初始化命令序列：RST 时序、ST7735S 寄存器配置、地址窗、MadCtl 方向等已验证。

先让 BSP_TFT_Flush_DMA(0,0,127,127, buf, ...) 能单独刷屏，再接入 LVGL，能省 90% 的调试时间。

一、LVGL移植详细步骤

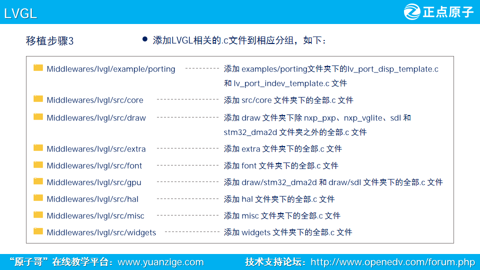

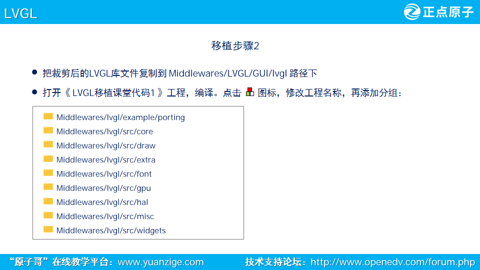

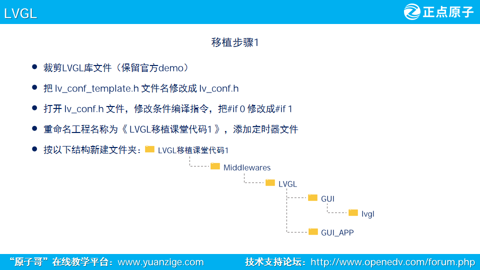

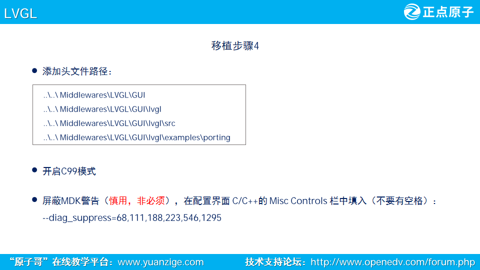

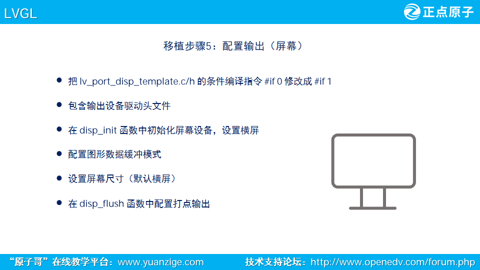

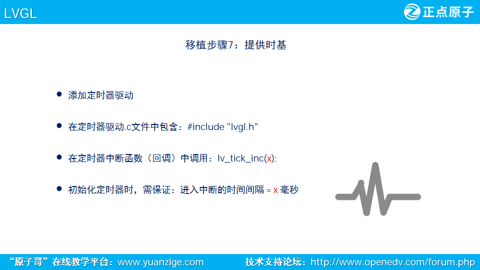

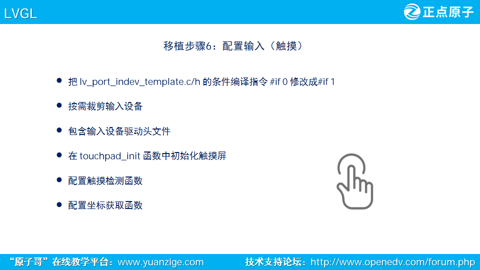

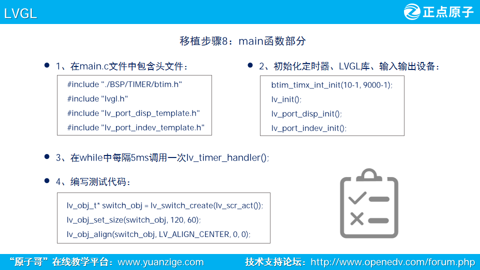

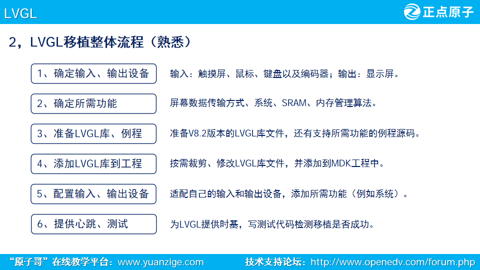

1.1整体图形化流程：（以下参考正点原子）

1.2 配置 `lv_conf.h`

这是移植的大脑。关键项：

宏	作用	本项目设置
`LV_COLOR_DEPTH`	颜色深度	`16`（ST7735 只支持 RGB565）
`LV_COLOR_16_SWAP`	16 位色字节交换	必须设为 `1`，匹配 8 位 SPI 大端发送
`LV_USE_PERF_MONITOR`	性能监视器	调试时可开
`LV_USE_MEM_MONITOR`	内存监视器	调试时可开
`LV_MEM_CUSTOM`	是否用自定义内存分配器	小项目默认关即可

重点解释 LV_COLOR_16_SWAP：

LVGL 内部默认小端（Little Endian），像素内存是 [低字节, 高字节]。
ST7735 的 8 位 SPI 写 GRAM 时，期望先收到高字节。
若 LV_COLOR_16_SWAP=0，DMA 发出去的字节序反了，会红蓝颠倒或颜色错乱。

1.3 实现显示接口：`disp_flush`

这是 LVGL 与屏幕之间的唯一数据出口。核心思路：

c 复制代码

static void disp_flush(lv_disp_drv_t * disp_drv,
                       const lv_area_t * area,
                       lv_color_t * color_p)
{
    uint32_t w = area->x2 - area->x1 + 1;
    uint32_t h = area->y2 - area->y1 + 1;
    uint32_t byte_len = w * h * 2;  // RGB565 = 2 字节/像素
// 启动非阻塞 DMA 刷屏，函数立即返回
BSP_TFT_Flush_DMA_Async(area-&gt;x1, area-&gt;y1,
                        area-&gt;x2, area-&gt;y2,
                        (const uint8_t *)color_p, byte_len);
}

注意：

disp_flush 里不要直接调用 lv_disp_flush_ready(disp_drv)，否则 LVGL 会以为刷完了，提前发下一帧。
必须等 DMA/SPI 真正发完后，在 HAL_SPI_TxCpltCallback 中拉高 CS，再调 lv_disp_flush_ready(disp_drv)。

1.4 DMA 完成回调：通知 LVGL 的时机

c 复制代码

void HAL_SPI_TxCpltCallback(SPI_HandleTypeDef *hspi)
{
    if (hspi->Instance == SPI1) {
        SPI_CS_1;                              // 一帧发完再拉高片选
        g_tft_dma_done = 1;
        if (g_tft_dma_done_cb) g_tft_dma_done_cb(); // -> lv_disp_flush_ready()
    }
}

为什么 CS 要在 DMA 完成后再拉高？

拉高 CS 会结束本次 GRAM 写入会话。若提前拉高，屏幕上会残留下半帧。
DMA 完成回调是硬件保证数据全部进 SPI 发送寄存器/移位寄存器的最可靠时机。

1.5 注册显示驱动：`lv_port_disp_init`

c 复制代码

static lv_disp_draw_buf_t draw_buf_dsc;
static lv_color_t buf_1[128 * 10];  // 10 行缓冲
void lv_port_disp_init(void)
{
BSP_TFT_Init();                             // 屏幕初始化
BSP_TFT_Register_DmaDone_Callback(tft_dma_done_cb);
lv_disp_draw_buf_init(&amp;draw_buf_dsc, buf_1, NULL, 128 * 10);
static lv_disp_drv_t disp_drv;
lv_disp_drv_init(&amp;disp_drv);
disp_drv.hor_res = 128;
disp_drv.ver_res = 128;
disp_drv.flush_cb = disp_flush;
disp_drv.draw_buf = &amp;draw_buf_dsc;
lv_disp_drv_register(&amp;disp_drv);
}

1.6 缓冲策略选择

策略	内存占用	复杂度	适用场景
单缓冲（10~20 行）	小	低	小屏、静态界面
双缓冲（10~20 行 ×2）	中	中	需要 DMA 与渲染并行
全屏双缓冲（128×128×2）	大	高	动画多、追求高帧率

小屏推荐单缓冲 ：128×10 的 draw buffer 已足够 LVGL 工作。LVGL 会把屏幕切成多个水平条带，一条条调用 disp_flush。

1.7 心跳：`lv_tick_inc`

LVGL 需要 1 ms 时基，用于动画、定时器、输入消抖等。

c 复制代码

// 放在 1ms 定时器中断里
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if (htim->Instance == TIM11) {
        lv_tick_inc(1);
    }
}

可以用 SysTick，但建议用独立定时器，避免被 HAL_Delay 卡死。
必须有，否则所有动画和刷新都停止。

1.8 主循环：`lv_timer_handler`

c 复制代码

while (1) {
    lv_timer_handler();  // 处理 LVGL 任务、刷新、动画
    HAL_Delay(5);        // 通常 5~10 ms 调用一次
}

不要在中断里调用 lv_timer_handler()。
返回本次执行距离下一次建议调用的时间（可以动态调整 HAL_Delay）。

1.9 GRAM 偏移：解决毛边

1.44 寸 ST7735 的显存通常是 132×132，可视区 128×128 相对原点有偏移。如果全屏刷新出现 1 行或 1 列毛边：

c 复制代码

#define TFT_X_OFFSET  1  // 常见值：0/1/2
#define TFT_Y_OFFSET  1  // 常见值：0/1/2/3

所有设置地址窗的地方都加上偏移：

c 复制代码

uint16_t ax1 = X1 + TFT_X_OFFSET;
uint16_t ay1 = Y1 + TFT_Y_OFFSET;
uint16_t ax2 = X2 + TFT_X_OFFSET;
uint16_t ay2 = Y2 + TFT_Y_OFFSET;

1.10 无输入设备完全没关系

LVGL 的核心是显示，输入设备是可选的：

不接触摸/按键 → 只能显示，不能交互。
后续想加按键，再实现 lv_port_indev_template.c 的 read_cb。
没有输入时，lv_port_indev 可以整个不参与编译。

二、移植中最容易踩的 5 个坑

LV_COLOR_16_SWAP=0 导致颜色错乱
现象：红蓝互换、色块发紫。解决办法：置 1。
disp_flush 里误调 lv_disp_flush_ready
现象：花屏、撕裂。正确做法：DMA 完成后再通知。
CS 拉高太早
现象：屏幕下半截是旧画面。正确做法：在 HAL_SPI_TxCpltCallback 里拉高。
lv_tick_inc 没给或频率不对
现象：界面卡住、动画不更新。正确做法：1 ms 一次。
地址窗没加 GRAM 偏移
现象：边缘有 1×128 毛边。正确做法：所有 0x2A/0x2B 都加 TFT_X/Y_OFFSET。

三、LVGL 常用 API 用途速查

3.1 系统与时基

API	用途
`lv_init()`	初始化 LVGL 内核，必须先调
`lv_tick_inc(ms)`	告诉 LVGL 过去了多少毫秒
`lv_timer_handler()`	主循环中调用，驱动刷新/动画/任务

3.2 屏幕与对象

API	用途
`lv_scr_act()`	获取当前活动屏幕
`lv_obj_create(parent)`	创建一个基础容器
`lv_obj_clean(obj)`	删除某对象的所有子对象
`lv_obj_del(obj)`	删除对象自身
`lv_obj_set_size(obj, w, h)`	设置对象宽高
`lv_obj_set_pos(obj, x, y)`	设置对象坐标
`lv_obj_align(obj, align, x_ofs, y_ofs)`	相对父对象对齐
`lv_obj_center(obj)`	居中（`LV_ALIGN_CENTER` 简写）
`lv_obj_set_style_bg_color(obj, color, part)`	设置背景色
`lv_obj_set_style_text_color(obj, color, part)`	设置文字颜色

3.3 标签 Label

c 复制代码

lv_obj_t * label = lv_label_create(lv_scr_act());
lv_label_set_text(label, "Hello LVGL");
lv_obj_align(label, LV_ALIGN_CENTER, 0, 0);

API	用途
`lv_label_create(parent)`	创建标签
`lv_label_set_text(label, "text")`	设置文本
`lv_label_set_text_fmt(label, "%d", n)`	格式化设置文本
`lv_label_set_long_mode(label, mode)`	长文本模式（滚动、裁剪等）

3.4 按钮 Button

c 复制代码

lv_obj_t * btn = lv_btn_create(lv_scr_act());
lv_obj_set_size(btn, 80, 40);
lv_obj_align(btn, LV_ALIGN_CENTER, 0, 0);
lv_obj_add_event_cb(btn, btn_event_cb, LV_EVENT_CLICKED, NULL);
lv_obj_t * label = lv_label_create(btn);
lv_label_set_text(label, "Click");

API	用途
`lv_btn_create(parent)`	创建按钮
`lv_obj_add_event_cb(obj, cb, event, user_data)`	注册事件回调
`LV_EVENT_CLICKED` / `PRESSED` / `RELEASED`	常用事件

3.5 进度条/滑块/圆弧

API	用途
`lv_bar_create(parent)`	创建进度条
`lv_bar_set_value(bar, value, anim)`	设置进度
`lv_slider_create(parent)`	创建滑块
`lv_slider_set_value(slider, value, anim)`	设置滑块值
`lv_arc_create(par`
