一、为什么需要三段式 FOC 启动

lesson17/18 已实现 速度外环 + DQ 电流内环 + SVPWM ，电角度 θ 来自 霍尔 6 态 + TIM5 扇区内插值 。但在 转子静止或极低速 时，存在两个根本矛盾：

问题	原因	后果
θ 不更新	霍尔只在转子转过 60° 电角度时才跳变	Park 变换用的 θ 与实际转子位置脱节
无法直接闭环	电流环需要准确 θ 才能解耦 Id/Iq	一上电就 `s 1` / `w 1`，电机抖动、堵转或倒转

lesson16 已说明：不是 PI 公式错，而是 零速时霍尔给不了连续 θ 。

本章在 lesson18 工程基础上，增加工业界常用的 三段式启动 ，解决「从静止到稳定闭环」的衔接。

硬件输出 ：Align/Drag 与 Run 均走 六步桥单占空比 （接口 2）；SVPWM 仅在 Run 中作 FreeMASTER 扇区监视，不驱动三相 CCR。

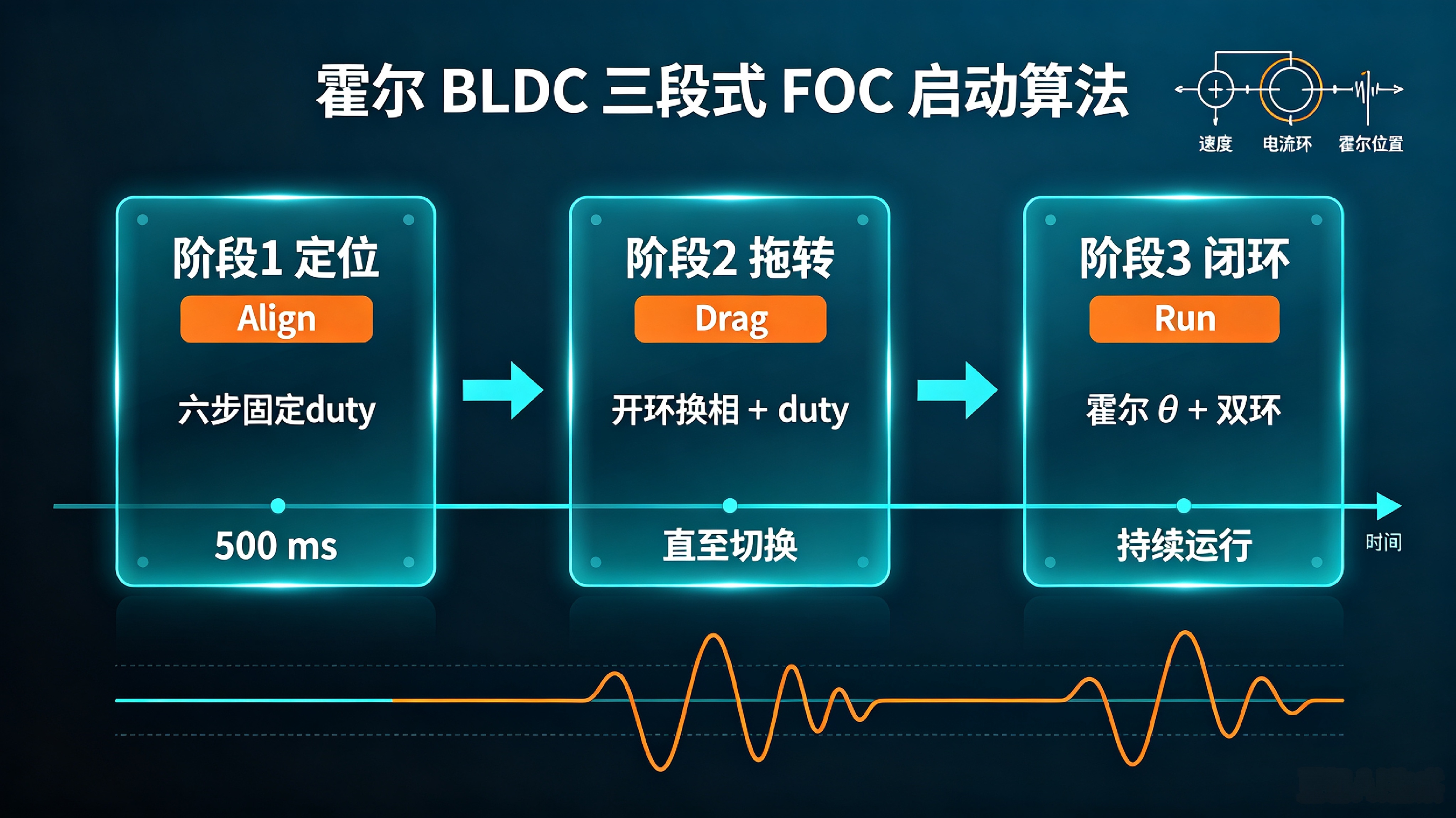

1.1 三段式启动是什么

借鉴无感 BLDC「预定位 → 外同步加速 → 自同步切换」思路，结合 霍尔 FOC 特点，本章划分为：

阶段	英文名	θ 来源	执行方式	目标
1 定位	Align	当前霍尔扇区中心	六步固定占空比（lesson4 开环，不用 FOC）	转子对齐到已知扇区
2 拖转	Drag	软件插值 θ（扇区中心 + 步内比例）	六步定时/边沿换相 + duty 斜坡	加速到霍尔边沿可靠
3 运行	Run	霍尔 + TIM5 插值（lesson17）	FOC 速度/电流双环 + \|V\|→单占空比（六步板）	稳定闭环调速

说明：Align/Drag 在野火六步桥上刻意不用 InvPark/SVPWM（与真实导通相不匹配）；Run 阶段才是完整 FOC 双环。SVPWM 模块仍参与 扇区监视（FreeMASTER），硬件输出走 lesson17 的 |V| 映射------与 lesson11 同级 PWM 利用率，

1.2 与六步「三段启动」的区别

野火官方 六步换相 例程也有「定位 → 升频换相 → 霍尔闭环」，本章在此基础上叠加 FOC 运行阶段：

Align/Drag ：与 lesson4 相同六步开环（定位 duty + 拖转换相序），但维护 开环 θ 供监视与交接；
Drag 期间 motor_set_openloop_comm() 强制换相步，霍尔已跟上时可提前对齐；
Run ：θ 切回霍尔插值，启用 速度→Iq→电流 PI→InvPark 双环，输出 |V|→单占空比；
切换条件 （bsp_foc_boot.c，拖转满 FOC_BOOT_DRAG_MIN_MS=600 后，满足任一）：
- 霍尔边沿 ≥ 2 且 RPM ∈ $**60**, target+120$ （下限至少到 200）；
- 或强拖步数 ≥ 18 且边沿 ≥ 2 且 RPM 同上。

二、实验简介

2.1 本章目标

在 lesson18 工程基础上新增 bsp_foc_boot.c 三段式启动状态机：

w 1 / s 1 时自动执行 Align → Drag → Run，无需手动开环 v 命令；
FreeMASTER 监视 g_fm_boot_stage（0 idle / 1 align / 2 drag / 3 run / 4 fail）；
拖转失败（10 s 超时）触发 fault=3 并关断；
运行阶段保留 lesson17 速度环 + DQ 电流环；六步板上 Run 输出为 |V|→单占空比（lesson18 SVPWM 作扇区监视）。

2.2 硬件

与 lesson4~18 相同：野火骄阳 F407 + 无刷驱动板 + 霍尔 BLDC ，「无刷电机驱动接口 2」排线。

三、程序设计

3.1 目录结构（相对 lesson18 新增/变更）

复制代码

User/
├── foc/
│   ├── bsp_foc_boot.c/h   ★ 三段式启动状态机（本章核心）
│   ├── bsp_foc.c/h        ★ θ 在 Align/Drag 改读开环角
│   └── bsp_svpwm.c/h      （lesson18 沿用，Run 仅监视）
├── pid/
│   └── bsp_pid_app.c/h    ★ 启停时触发 foc_boot_request()；Run 用 |V|→duty
├── tim/
│   └── bsp_motor_tim.c/h  ★ motor_set_openloop_comm() 强制换相
└── main.c

3.2 状态机流程

#mermaid-svg-pchS6kx0kucR2lcX{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-pchS6kx0kucR2lcX .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-pchS6kx0kucR2lcX .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-pchS6kx0kucR2lcX .error-icon{fill:#552222;}#mermaid-svg-pchS6kx0kucR2lcX .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-pchS6kx0kucR2lcX .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-pchS6kx0kucR2lcX .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-pchS6kx0kucR2lcX .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-pchS6kx0kucR2lcX .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-pchS6kx0kucR2lcX .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-pchS6kx0kucR2lcX .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-pchS6kx0kucR2lcX .marker{fill:#333333;stroke:#333333;}#mermaid-svg-pchS6kx0kucR2lcX .marker.cross{stroke:#333333;}#mermaid-svg-pchS6kx0kucR2lcX svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-pchS6kx0kucR2lcX p{margin:0;}#mermaid-svg-pchS6kx0kucR2lcX defs #statediagram-barbEnd{fill:#333333;stroke:#333333;}#mermaid-svg-pchS6kx0kucR2lcX g.stateGroup text{fill:#9370DB;stroke:none;font-size:10px;}#mermaid-svg-pchS6kx0kucR2lcX g.stateGroup text{fill:#333;stroke:none;font-size:10px;}#mermaid-svg-pchS6kx0kucR2lcX g.stateGroup .state-title{font-weight:bolder;fill:#131300;}#mermaid-svg-pchS6kx0kucR2lcX g.stateGroup rect{fill:#ECECFF;stroke:#9370DB;}#mermaid-svg-pchS6kx0kucR2lcX g.stateGroup line{stroke:#333333;stroke-width:1;}#mermaid-svg-pchS6kx0kucR2lcX .transition{stroke:#333333;stroke-width:1;fill:none;}#mermaid-svg-pchS6kx0kucR2lcX .stateGroup .composit{fill:white;border-bottom:1px;}#mermaid-svg-pchS6kx0kucR2lcX .stateGroup .alt-composit{fill:#e0e0e0;border-bottom:1px;}#mermaid-svg-pchS6kx0kucR2lcX .state-note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-pchS6kx0kucR2lcX .state-note text{fill:black;stroke:none;font-size:10px;}#mermaid-svg-pchS6kx0kucR2lcX .stateLabel .box{stroke:none;stroke-width:0;fill:#ECECFF;opacity:0.5;}#mermaid-svg-pchS6kx0kucR2lcX .edgeLabel .label rect{fill:#ECECFF;opacity:0.5;}#mermaid-svg-pchS6kx0kucR2lcX .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-pchS6kx0kucR2lcX .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-pchS6kx0kucR2lcX .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-pchS6kx0kucR2lcX .edgeLabel .label text{fill:#333;}#mermaid-svg-pchS6kx0kucR2lcX .label div .edgeLabel{color:#333;}#mermaid-svg-pchS6kx0kucR2lcX .stateLabel text{fill:#131300;font-size:10px;font-weight:bold;}#mermaid-svg-pchS6kx0kucR2lcX .node circle.state-start{fill:#333333;stroke:#333333;}#mermaid-svg-pchS6kx0kucR2lcX .node .fork-join{fill:#333333;stroke:#333333;}#mermaid-svg-pchS6kx0kucR2lcX .node circle.state-end{fill:#9370DB;stroke:white;stroke-width:1.5;}#mermaid-svg-pchS6kx0kucR2lcX .end-state-inner{fill:white;stroke-width:1.5;}#mermaid-svg-pchS6kx0kucR2lcX .node rect{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-pchS6kx0kucR2lcX .node polygon{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-pchS6kx0kucR2lcX #statediagram-barbEnd{fill:#333333;}#mermaid-svg-pchS6kx0kucR2lcX .statediagram-cluster rect{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-pchS6kx0kucR2lcX .cluster-label,#mermaid-svg-pchS6kx0kucR2lcX .nodeLabel{color:#131300;}#mermaid-svg-pchS6kx0kucR2lcX .statediagram-cluster rect.outer{rx:5px;ry:5px;}#mermaid-svg-pchS6kx0kucR2lcX .statediagram-state .divider{stroke:#9370DB;}#mermaid-svg-pchS6kx0kucR2lcX .statediagram-state .title-state{rx:5px;ry:5px;}#mermaid-svg-pchS6kx0kucR2lcX .statediagram-cluster.statediagram-cluster .inner{fill:white;}#mermaid-svg-pchS6kx0kucR2lcX .statediagram-cluster.statediagram-cluster-alt .inner{fill:#f0f0f0;}#mermaid-svg-pchS6kx0kucR2lcX .statediagram-cluster .inner{rx:0;ry:0;}#mermaid-svg-pchS6kx0kucR2lcX .statediagram-state rect.basic{rx:5px;ry:5px;}#mermaid-svg-pchS6kx0kucR2lcX .statediagram-state rect.divider{stroke-dasharray:10,10;fill:#f0f0f0;}#mermaid-svg-pchS6kx0kucR2lcX .note-edge{stroke-dasharray:5;}#mermaid-svg-pchS6kx0kucR2lcX .statediagram-note rect{fill:#fff5ad;stroke:#aaaa33;stroke-width:1px;rx:0;ry:0;}#mermaid-svg-pchS6kx0kucR2lcX .statediagram-note rect{fill:#fff5ad;stroke:#aaaa33;stroke-width:1px;rx:0;ry:0;}#mermaid-svg-pchS6kx0kucR2lcX .statediagram-note text{fill:black;}#mermaid-svg-pchS6kx0kucR2lcX .statediagram-note .nodeLabel{color:black;}#mermaid-svg-pchS6kx0kucR2lcX .statediagram .edgeLabel{color:red;}#mermaid-svg-pchS6kx0kucR2lcX #dependencyStart,#mermaid-svg-pchS6kx0kucR2lcX #dependencyEnd{fill:#333333;stroke:#333333;stroke-width:1;}#mermaid-svg-pchS6kx0kucR2lcX .statediagramTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-pchS6kx0kucR2lcX :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} w1 / s1
500ms
edges>=2 且 RPM>=60 或 steps>=18
10s 超时
s0 / 故障关断
复位
s0 / 故障
s0 / 故障
IDLE
ALIGN
DRAG
RUN
FAIL

阶段 1：定位（Align）

读当前霍尔态，motor_set_openloop_comm(1, hall) 强制该步六步换相；
施加固定占空比 FOC_BOOT_ALIGN_DUTY=1200 （不用 FOC / 不用 Vd）约 FOC_BOOT_ALIGN_MS=500 ms。

阶段 2：拖转（Drag）

按霍尔正转序 1→3→2→6→4→5→1 定时换相 （速率 4→22 Hz 斜坡）+ 占空比 1200→4000（每周期 +80）；
若下一霍尔态已到位，则 提前同步 强制换相步（转子跟上时不再盲拖）；
切换条件见 1.2 （最短拖转 600 ms）；超时 10 s → fail=3。
Run 阶段才启用 FOC 双闭环（Clark/Park → PI → InvPark → |V|→duty）。

阶段 3：运行（Run）

foc_get_electrical_theta()：Align/Drag 读 foc_boot_get_theta()，Run/Idle 恢复霍尔 + TIM5 插值；
foc_spd_poll：速度环 → g_fm_target_iq；
dq_curr_poll：电流环 → Vd/Vq → InvPark → dq_apply_vmag_sixstep_output()（六步板）；
svpwm_calc() 仅更新 g_fm_svpwm_sector 等监视量，不 set 三相独立 CCR 驱动桥臂。

3.3 关键代码

启动请求（bsp_foc_boot.c）

c 复制代码

/**
 * @brief FOC三段式启动：启动请求触发函数
 * @note 当系统收到电机启动指令时调用，进入三段式启动流程第一阶段【转子定位Align】
 *       适用：带霍尔传感器BLDC/内置霍尔PMSM，霍尔原始扇区作为初始位置依据
 *       三段式启动流程：ALIGN定位 → DRAG开环拖转 → RUN霍尔闭环FOC
 */
void foc_boot_request(void)
{
    // 1. 实时读取当前霍尔电平，获取霍尔原始扇区编号(0~5 六扇区)
    hall = motor_hall_read_now();

    // 2. 将开环换相步长初始化为当前霍尔扇区
    //    开环拖转阶段会基于该变量持续递增实现强制换相
    s_openloop_step = hall;

    // 3. 根据当前霍尔扇区，计算该扇区中心点电角度
    //    目的：定位阶段向中心点角度施加恒定电压，把转子牢牢吸附到该角度
    s_theta = foc_boot_hall_center_theta(hall);

    // 4. 启动状态机切换至【转子对齐阶段 ALIGN】(三段式第1阶段)
    s_stage = FOC_BOOT_ALIGN;

    // 5. 配置开环换相模式，参数1：使能开环；hall：初始霍尔扇区基准
    motor_set_openloop_comm(1U, hall);

    // 6. 施加对齐占空比，输出恒定矢量电压，执行转子定位
    //    持续通电一段时间(例500ms)，保证转子机械角度收敛到目标角度
    foc_boot_apply_duty(FOC_BOOT_ALIGN_DUTY);

    // ...后续省略：对齐阶段定时计时、超时后自动跳入开环拖转DRAG阶段
}

拖转阶段 θ 插值与切换（bsp_foc_boot.c）

c 复制代码

/* 扇区中心 + 步内比例，供 foc_get_electrical_theta() 在 Drag 期间读取 */
s_theta = foc_boot_hall_center_theta(s_openloop_step);
s_theta += (sub_ratio - 0.5f) * (FOC_PI / 3.0f);

/* 切换：边沿≥2 且 RPM≥60，或强拖步数≥18 且边沿≥2 */
if (s_hall_edges >= FOC_BOOT_HANDOVER_EDGES && rpm >= FOC_BOOT_HANDOVER_RPM)
  foc_boot_enter_run();

θ 来源切换（bsp_foc.c）

c 复制代码

float foc_get_electrical_theta(void)
{
  if (foc_boot_is_active())   /* Align / Drag */
    return foc_boot_get_theta();
  /* 霍尔 + TIM5 插值 ... */
}

开环强制换相（bsp_motor_tim.c）

c 复制代码

if (s_openloop_comm)
  bldcm_commutate(s_openloop_step);
else
  bldcm_commutate(get_hall_state());

模块	lesson11	lesson17	lesson18	lesson19（本章）
速度外环	✓ 直出 PWM	✓→Iq	✓	✓（Run 阶段）
输出映射	PWM 0~5500	\|V\|→单占空比	七段 SVPWM	Run：\|V\|→单占空比（六步板）
SVPWM	---	---	✓	仅 FreeMASTER 扇区监视
电角度	霍尔换相	霍尔中心	霍尔+插值	拖转开环 θ + 运行霍尔
启动	无	无	无	三段式状态机

四、调参与串口命令

4.1 串口（与 lesson18 相同，启动自动化）

命令	含义
`t 500`	目标 RPM 500
`w 1`	开速度环（自动三段式启动 → 闭环）
`s 1`	仅电流环（同样走三段式启动）
`s 0`	关断并重校电流零偏
`pid`	打印状态（含 boot_stage）
`?`	帮助

推荐首次上电流程：

上电等待 cal=1（电流零偏完成）
t 500 → w 1
观察串口：FOC boot start → align done -> drag → FOC boot handover
FreeMASTER 看 g_fm_boot_stage 从 1→2→3

4.2 FreeMASTER 建议通道

变量	含义
`g_fm_boot_stage`	0 idle / 1 align / 2 drag / 3 run / 4 fail
`g_fm_boot_theta_deg`	开环/运行电角度
`g_fm_boot_omega`	拖转等效电角速度（由换相频率换算）
`g_fm_boot_hall_edges`	拖转阶段霍尔边沿计数
`g_fm_target_rpm` / `g_fm_actual_rpm`	速度环（Run 后）
`g_fm_iq_actual`	拖转/运行 Iq 反馈

4.3 现场整定参数（与 `bsp_foc_boot.c` 一致）

宏	默认值	说明
`FOC_BOOT_ALIGN_MS`	500	定位时间 (ms)
`FOC_BOOT_ALIGN_DUTY`	1200	定位六步占空比（不是 Vd）
`FOC_BOOT_DRAG_DUTY_MAX`	4000	拖转占空比上限
`FOC_BOOT_DRAG_DUTY_RAMP`	80	拖转每周期 duty 增量
`FOC_BOOT_DRAG_RATE_INIT_HZ`	4	拖转换相初频 (Hz)
`FOC_BOOT_DRAG_RATE_MAX_HZ`	22	拖转换相最高频
`FOC_BOOT_DRAG_MIN_MS`	600	允许切换前最短拖转时间
`FOC_BOOT_HANDOVER_RPM`	60	切换最低 RPM
`FOC_BOOT_HANDOVER_EDGES`	2	切换最少霍尔边沿
`FOC_BOOT_HANDOVER_STEPS`	18	强拖步数备选切换条件
`FOC_BOOT_DRAG_TIMEOUT_MS`	10000	拖转超时 (ms)
`FOC_BOOT_RUN_STALL_GRACE_MS`	4000	Run 交接后堵转保护放宽

README 旧稿中的 FOC_BOOT_ALIGN_VD_V / FOC_BOOT_DRAG_IQ_MA / FOC_BOOT_OMEGA_MAX 在本工程中不存在（Align/Drag 不走 Vd/Iq FOC）。

常见问题：

拖转超时 fail=3 ：提高 FOC_BOOT_DRAG_DUTY_MAX / 加快 FOC_BOOT_DRAG_RATE_*，或略降 FOC_BOOT_HANDOVER_RPM
Run 后转速卡在 ~350、改 t 无效 ：确认 Run 走的是 dq_apply_vmag_sixstep_output（|V|），不是三相 SVPWM 直驱；可 t 700 再 w 1 复测
仍低于 lesson11 ：FOC 双环有电流限幅，属正常；可略增 FOC_SPD_IQ_FF_PER_RPM 或速度环 kp
转一点就停 / 彻底不转 ：先 s 0 再 t 600 + w 1；查看是否 Stall；交接后 4 s 内堵转保护放宽
定位时反转 ：检查霍尔线序与 MOTOR_FWD 方向

五、实验现象

5.1 预期波形

Align（~500 ms） ：θ 恒定，六步 duty=1200，转子轻微锁定；
Drag（_0.5数 s） ：θ 随换相步进爬升，g_fm_boot_omega 随换相频率上升，霍尔边沿计数递增；
Run ：g_fm_boot_stage=3，RPM 跟踪 g_fm_target_rpm，Iq 由电流环调节。

5.2 VOFA+ 三通道

速度模式：RPM_SP / RPM_ACT / Iq
电流模式：Iq_SP / Iq_ACT / PWM

六、本章小结

要点	内容
问题	零速时霍尔 θ 不更新，无法直接 FOC 闭环
方案	Align 六步定位 → Drag 六步开环拖转 → Run 霍尔 FOC（\|V\|→duty）
新增文件	`bsp_foc_boot.c/h`
改动点	`bsp_foc.c` θ 切换、`bsp_motor_tim.c` 开环换相、`bsp_pid_app.c` 启停挂钩与 \|V\| 输出
下一章	lesson20：迁到接口 1 ，Align/Drag/Run 全程真 SVPWM（不是无感观测器）

至此，野火霍尔 BLDC 接口 2 上的 FOC 双闭环 + 可靠三段启动 链路已完整。。
