上一篇介绍了 RISC-V PLIC（Platform-Level Interrupt Controller ），分析了 UART、GPIO、SPI 等外设中断如何通过 PLIC 汇聚后进入 CPU。
但是 RISC-V 中还有另一类中断：
- Timer Interrupt
- Software Interrupt
- Inter-Processor Interrupt
这些中断并不经过 PLIC，而属于 Hart Local Interrupt，由 CLINT 管理。
同时，为了满足实时系统更低延迟的需求，RISC-V 又提出了新的中断架构：
CLIC（Core Local Interrupt Controller ）
本文继续按照：
Spec → DeviceTree → Zephyr Code
分析 RISC-V Local Interrupt 的完整实现。
一、RISC-V 中断编号来源
在 DeviceTree 中，经常可以看到：
其中：3 7 11
这些数字来自哪里？
RISC-V 定义了标准 Interrupt Cause：
|-------------------------------|-----------|--------|
| Interrupt | Cause | 含义 |
| Machine Software Interrupt | 3 | 软件中断 |
| Machine Timer Interrupt | 7 | 定时器中断 |
| Supervisor External Interrupt | 9 | 外部中断 |
| Machine External Interrupt | 11 | 外部中断 |
因此：
Cause=3 → MSI (Machine Software Interrupt)
Cause=7 → MTI (Machine Timer Interrupt)
Cause=11 → MEI (Machine External Interrupt)这些编号属于 CPU架构定义，不是 CLINT 或 PLIC 定义。
二、RISC-V 中断整体架构
一个完整的 RISC-V SoC：
UART / GPIO / SPI
|
|
v
PLIC
|
|
| Cause=11
|
v
cpu-intc
|
|
v
Trap
mtime / MSIP
|
|
v
CLINT
|
|
| Cause=3 / Cause=7
|
v
cpu-intc
|
|
v
Trap其中：
- PLIC：平台外设中断
- CLINT：CPU本地中断
- cpu-intc：CPU最终中断入口
三、CPU Local Interrupt Controller（cpu-intc）

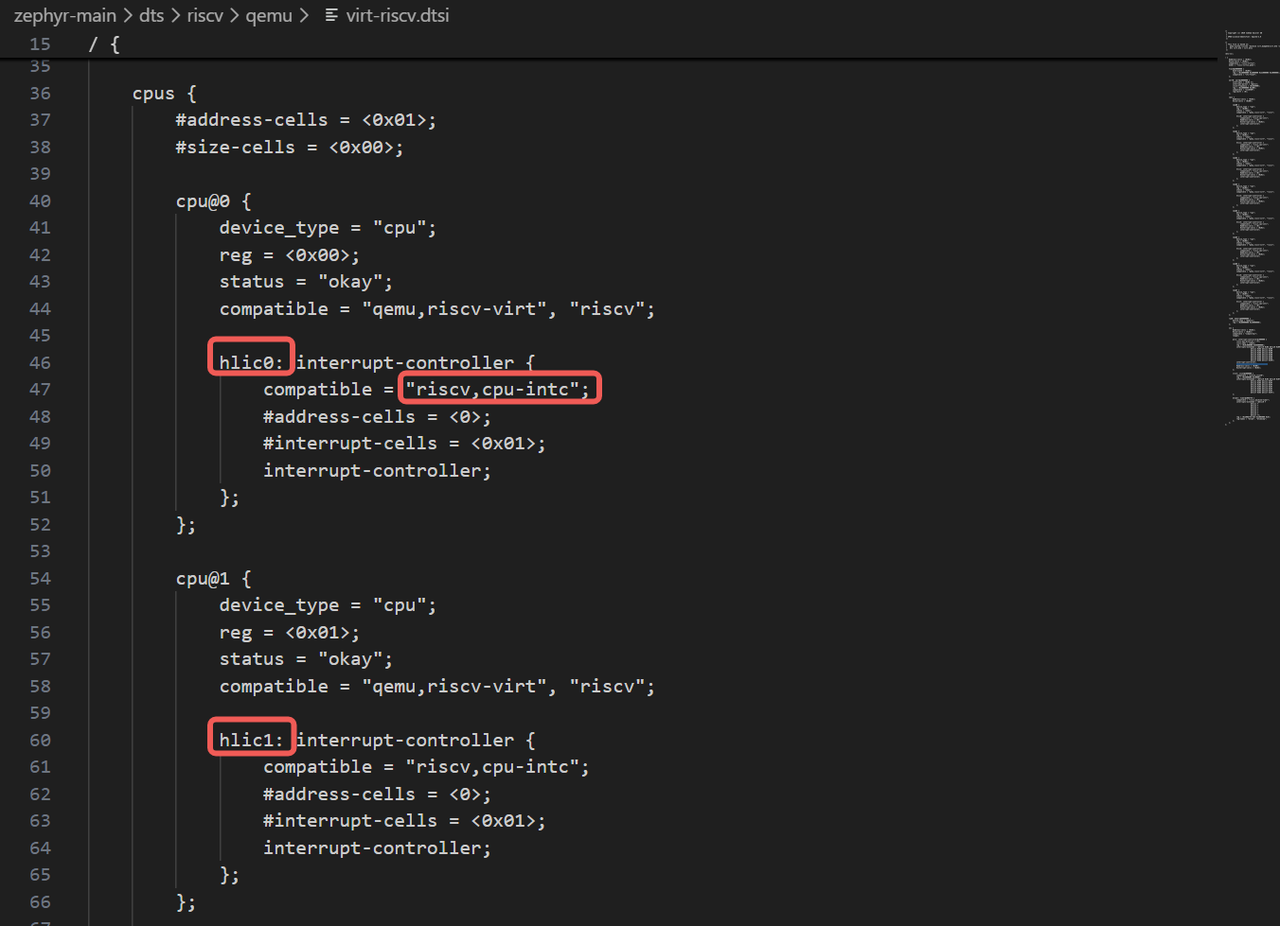

查看 QEMU RISC-V virt DTS：
CPU节点中的：
compatible = "riscv,cpu-intc";这里的 cpu-intc 不是一个外设 IP。
它表示：
RISC-V Hart 内部的中断控制接口。
对应 CPU 内部：
- mie
- mip
- mcause
- mtvec
等 CSR。
所有中断最终都进入 cpu-intc：
CLINT
|
| Cause=7
|
v
cpu-intc
|
v
Trap以及：
PLIC
|
| Cause=11
|
v
cpu-intc
|
v
Trap四、CLINT（Core Local Interruptor）
4.1 DeviceTree描述

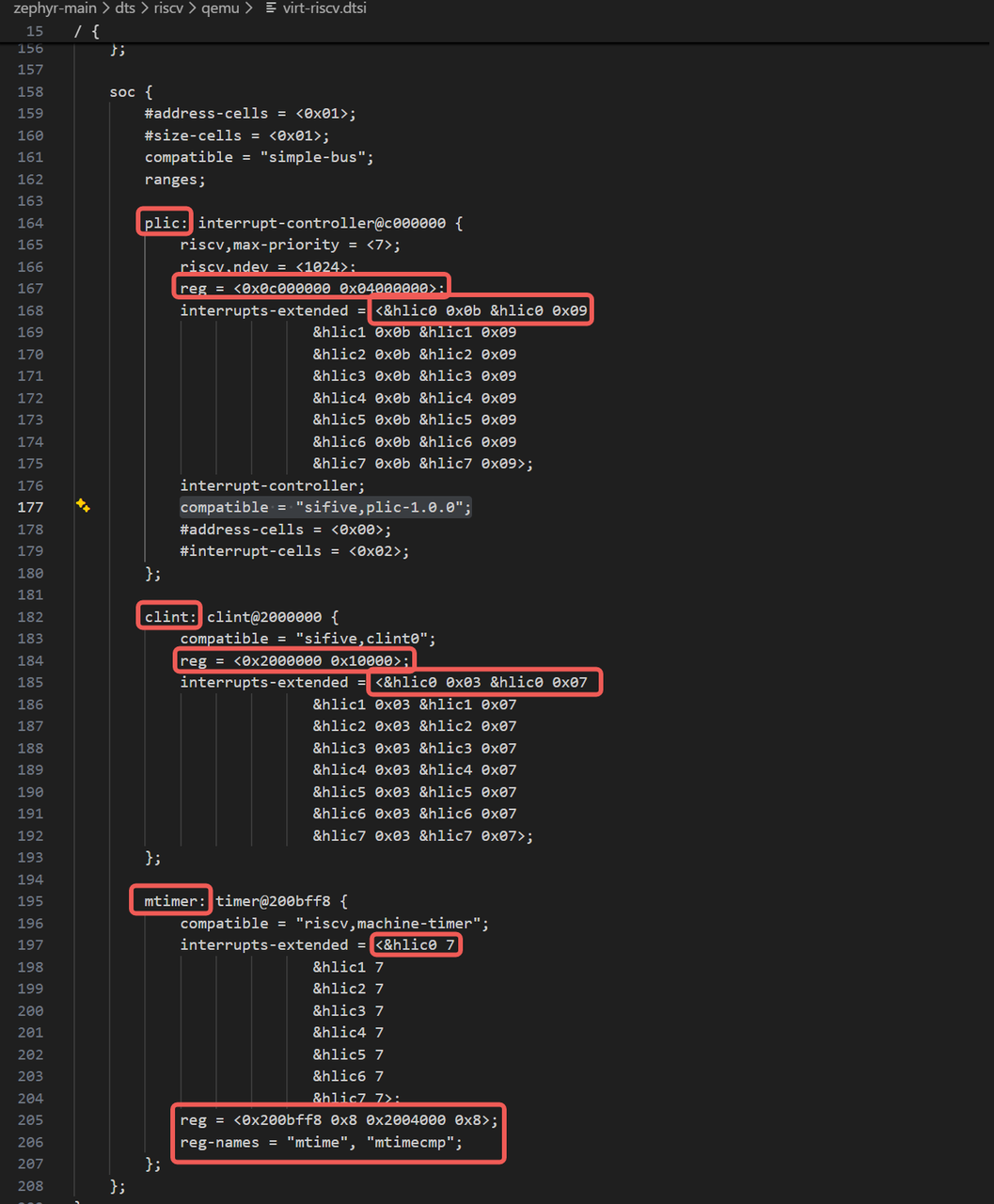

QEMU DTS：
clint: clint@2000000 {
compatible = "sifive,clint0";
reg = <0x2000000 0x10000>;
interrupts-extended =
<&hlic0 3
&hlic0 7>;
};CLINT包含三个关键属性：
compatible
compatible = "sifive,clint0";表示硬件类型。
Zephyr 根据 compatible 匹配对应驱动。
reg
reg = <0x2000000 0x10000>;表示：
CLINT Base Address = 0x02000000
Size = 64KBZephyr通过：
sys_read32()
sys_write32()访问这些寄存器。
interrupts-extended
重点：
interrupts-extended =
<&hlic0 3
&hlic0 7>;表示：
CLINT连接到CPU的两个中断入口：
CLINT
|
+---- Cause=3 --> Machine Software Interrupt
|
+---- Cause=7 --> Machine Timer Interrupt五、CLINT硬件结构

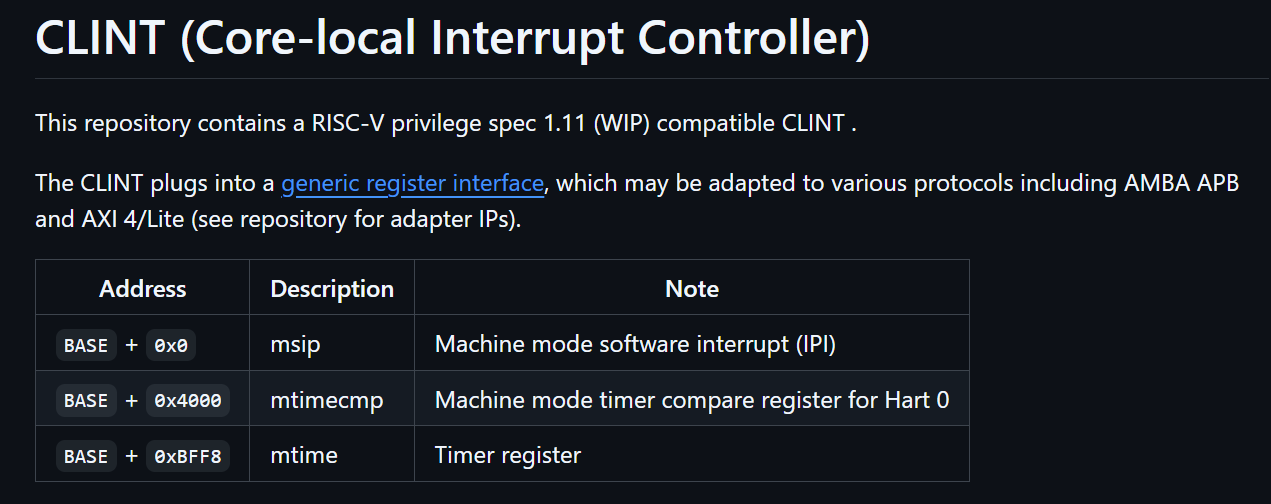

CLINT主要包含：
+----------------+
| MSIP |
+----------------+
| MTIME |
+----------------+
| MTIMECMP |
+----------------+六、Software Interrupt（MSI）
MSIP用于软件触发中断。
典型场景：
- SMP核间通信
- CPU唤醒
- Scheduler通知
流程：
CPU0
|
| Write CPU1 MSIP
|
v
CLINT
|
| Cause=3
|
v
CPU1 cpu-intc
|
v
Trap Handler含义：
CPU0通过写CLINT寄存器，让CPU1收到：
Machine Software Interrupt对应：
Cause = 3七、Timer Interrupt（MTI）
CLINT提供系统Timer。
核心寄存器：
mtime
mtimecmp工作流程：
mtime Counter
|
|
v
mtime >= mtimecmp
|
|
v
CLINT
|
| Cause=7
|
v
cpu-intc
|
|
v
Trap Handler操作系统利用该机制实现：
- Scheduler Tick
- timeout
- sleep
- timer subsystem
八、CLINT与PLIC区别
|----------|----------------|---------------|
| | CLINT | PLIC |
| 作用 | CPU本地中断 | 外设中断 |
| 来源 | Timer/Software | UART/GPIO/SPI |
| Cause | 3月7日 | 11 |
| 是否Hart独立 | 是 | 共享 |
| 主要用途 | OS调度 | 设备驱动 |
整体：
UART
|
v
PLIC
|
| Cause=11
|
v
cpu-intc
|
v
Trap
mtime
|
v
CLINT
|
| Cause=7
|
v
cpu-intc
|
v
Trap九、为什么需要CLIC？
传统架构：
Peripheral
|
v
PLIC
|
v
CPU
|
v
Trap
|
v
Software Dispatch
|
v
ISR存在问题：
- 中断入口固定
- 软件分发耗时
- 实时响应有限
因此提出：
CLIC
Core Local Interrupt Controller
目标：
- 更低延迟
- 支持向量中断
- 支持嵌套抢占
十、CLIC架构
传统：
Peripheral
|
v
PLIC
|
v
CPU Trap
|
v
ISRCLIC：
Peripheral
|
v
CLIC
|
v
Vector Table
|
v
ISR区别：
|-----|----------|----------|
| | PLIC | CLIC |
| 分发 | 软件 | 硬件 |
| 向量 | 无 | 支持 |
| 优先级 | 简单 | 细粒度 |
| 实时性 | 普通 | 更高 |
十一、CLIC寄存器
https://github.com/pulp-platform/clic/blob/master/doc/clic.adoc
CLIC Specification Register Map
vb
`M-mode CLIC memory map
Offset
### 0x0008-0x003F reserved ###
### 0x00C0-0x07FF reserved ###
### 0x0800-0x0FFF custom ###
0x0000 1B RW cliccfg
0x0004 4B R clicinfo
0x0040 4B RW clicinttrig[0]
0x0044 4B RW clicinttrig[1]
0x0048 4B RW clicinttrig[2]
...
0x00B4 4B RW clicinttrig[29]
0x00B8 4B RW clicinttrig[30]
0x00BC 4B RW clicinttrig[31]
0x1000+4*i 1B/input R or RW clicintip[i]
0x1001+4*i 1B/input RW clicintie[i]
0x1002+4*i 1B/input RW clicintattr[i]
0x1003+4*i 1B/input RW clicintctl[i]
...
0x4FFC 1B/input R or RW clicintip[4095]
0x4FFD 1B/input RW clicintie[4095]
0x4FFE 1B/input RW clicintattr[4095]
0x4FFF 1B/input RW clicintctl[4095]`主要寄存器：
|-------------|---------|
| 寄存器 | 作用 |
| cliccfg | 全局配置 |
| clicinfo | 能力信息 |
| clicintattr | 中断属性 |
| clicintctl | 优先级控制 |
| clicintie | Enable |
| clicintip | Pending |
CLIC可以实现：
High Priority Interrupt
|
v
Preempt
|
v
Low Priority Interrupt这对于实时控制系统非常重要。

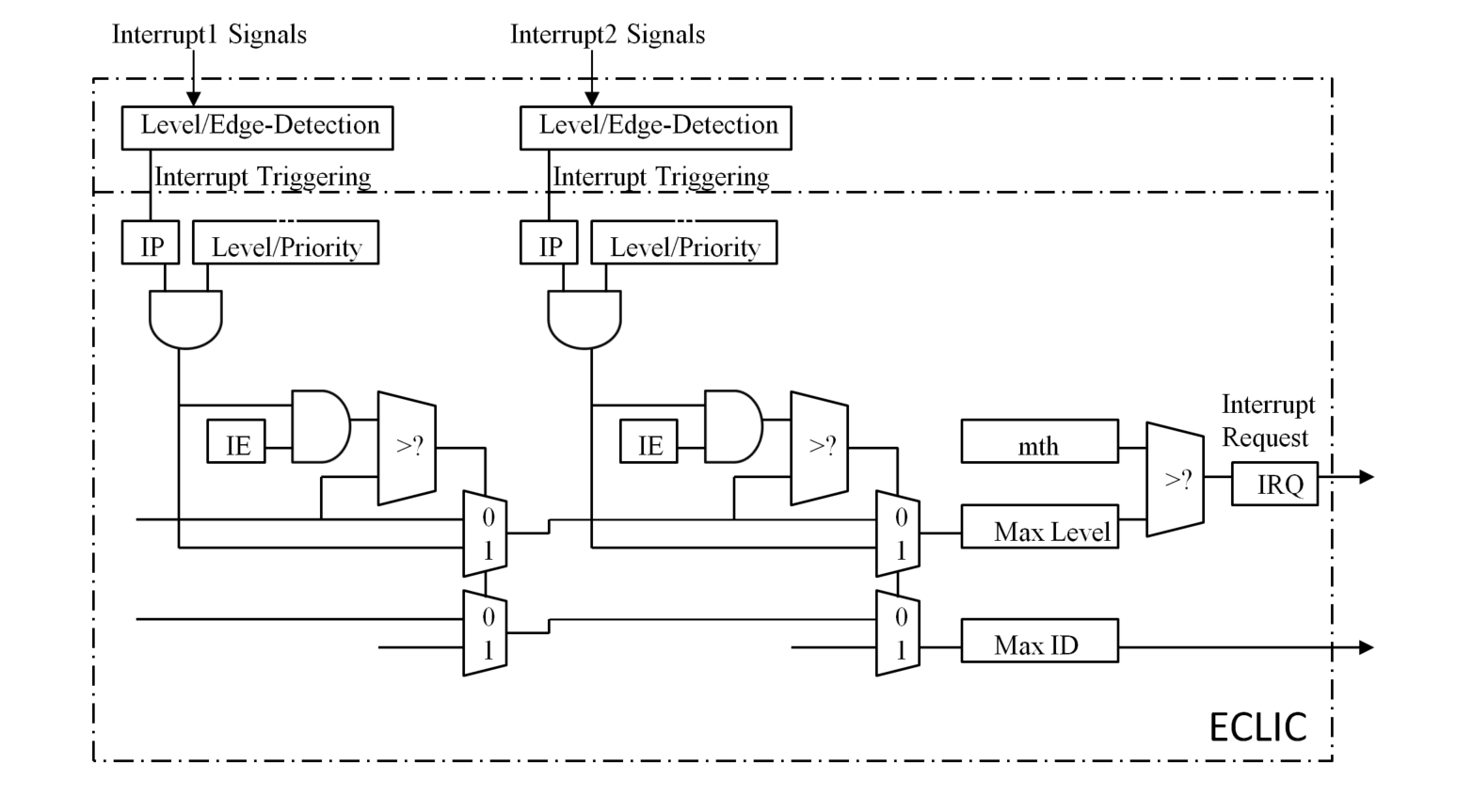

十二、ECLIC（Nuclei扩展）
https://doc.nucleisys.com/nuclei_spec/isa/eclic.html
Nuclei提出：
ECLIC
=
Enhanced CLIC它基于CLIC思想增强：
- 更灵活优先级
- 更快响应
- MCU优化

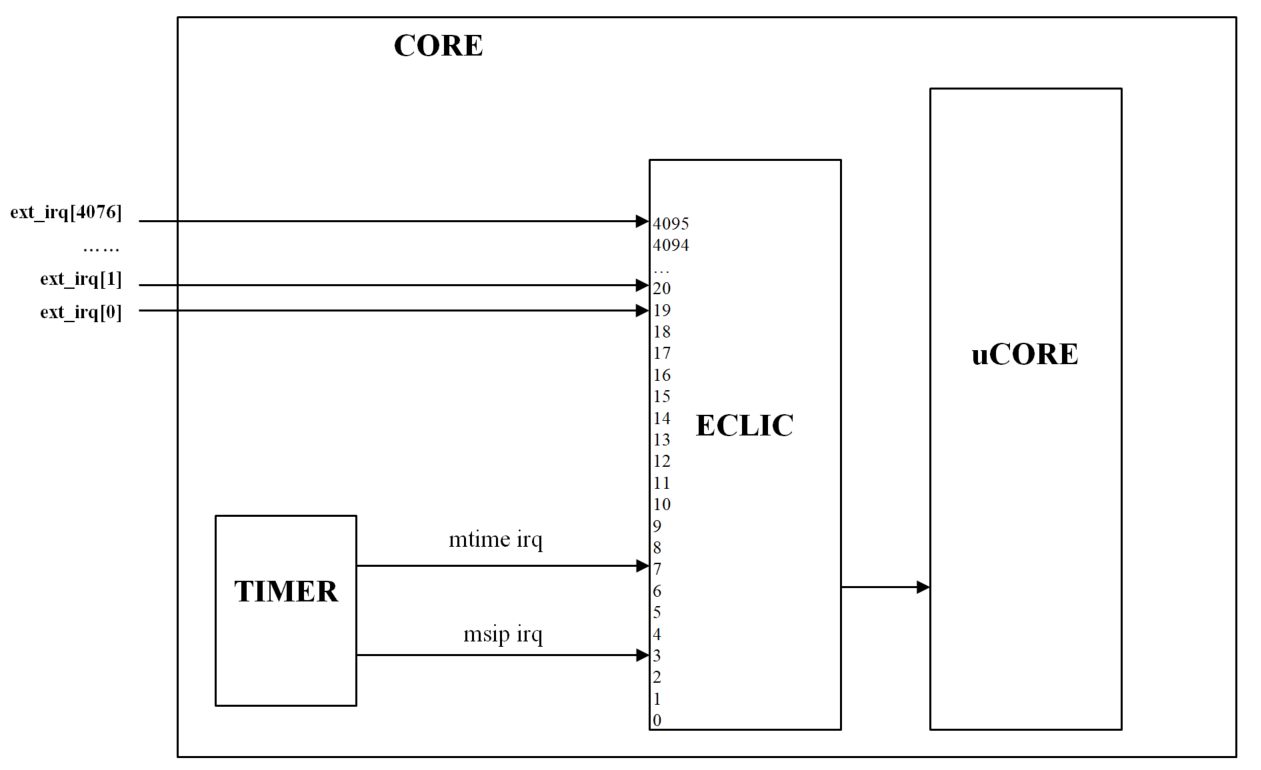

架构：
Peripheral
|
v
ECLIC
|
v
Vector Table
|
v
CPU ISR注意：
- CLIC：RISC-V标准扩展
- ECLIC：Nuclei实现
十三、Zephyr驱动对应关系
PLIC
源码：

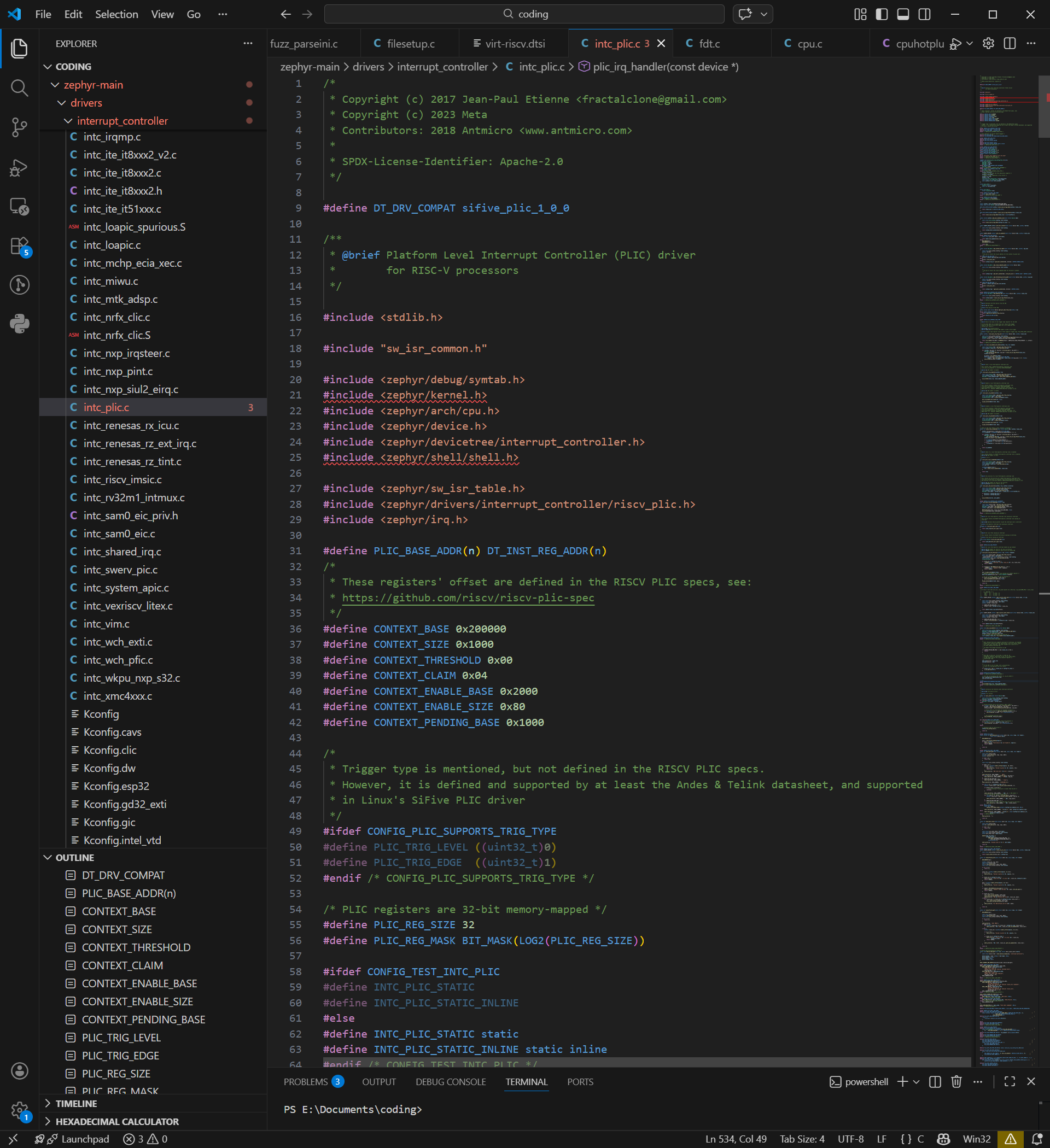

drivers/interrupt_controller/intc_plic.c
CLINT
源码主要位于：
arch/riscv/
drivers/timer/负责：
- Machine Timer
- System Tick
CLIC

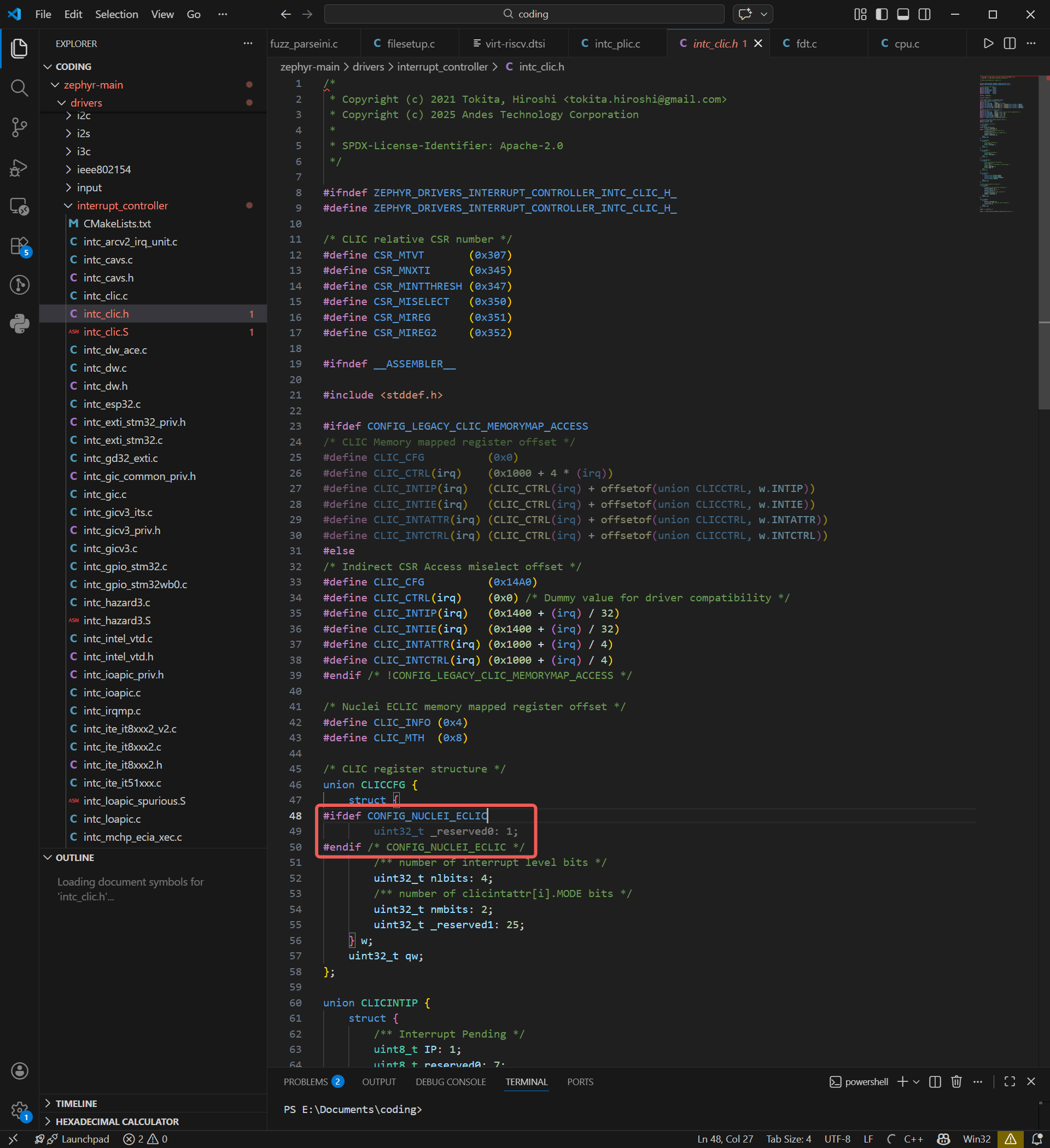

源码：
drivers/interrupt_controller/intc_clic.c负责：
- enable
- priority
- vector mode
总结
RISC-V中断体系：
UART/GPIO/SPI
|
v
PLIC
|
| Cause=11
|
v
cpu-intc
mtime/MSIP
|
v
CLINT
|
| Cause=3/7
|
v
cpu-intc
cpu-intc
|
v
mtvec
|
v
Zephyr ISR理解这套关系后：
DTS中的：
interrupts-extended =
<&hlic0 3>
<&hlic0 7>
<&hlic0 11>就可以对应到：
- 3：Software Interrupt
- 7：Timer Interrupt
- 11：External Interrupt
这也是从 RISC-V Spec 到 Zephyr 驱动实现之间最关键的一条链路。
