自本专栏第一篇文章发布以来。一直想把本专栏进行下去，避免虎头蛇尾怡笑大方，然苦于世间俗事緾身，一晃眼半年已过。今花了约一周时间把项目整理了一下，先把这个整理结果做一个汇报。许是自家孩子自家爱的缘故，自觉项目还是有很多优点，若有不中肯之处，还望勿怪。本项目是真实生产项目，但因大环境因素，最终未能中标落地（你懂的，这个不以技术和产品作为第一评判依据）。不甘心8个月的努力埋没于尘埃，所以将陆续在此专栏和盘托出，希望时间不会拖得太长。
目录
- 项目核心商业价值
- 全场景视觉检测千亿级行业刚需
- 一站式根治市面方案普遍痛点
- 6大稀缺壁垒
- 三层架构全场景
- 边端检测核心商用 能力
- 全链路AI模型训练&RKNN落地闭环
- 云端企业级管控平台完整能力
- MQTT+WebRTC实时通信流媒体体系
- 移动端免安装告警处置H5
- 全套标准化功能完整清单
- 8个月攻坚：踩平所有行业技术死坑（核心经验教训）
- 极简私有化部署&远程运维体系
- 上千行业通用拓展应用场景
- 全套资源明细（后续在专栏中陆续呈现）
1. 项目核心商业价值
市面上零散RK3588视觉Demo、单端推理代码遍地，但完整实现「本地模型训练→RKNN量化转换→多路边缘实时推理→云端多级管控→手机实时告警」的全栈商用成套系统市面几乎空白（没有人愿意把市场价值百万的可商用全栈项目全盘托出）。本项目累计投入8个月全职研发，3名工程师3个月人工标注数据集，仅数据标注人力成本超10W；整套软硬件配套落地项目市场报价可达百W级别，可直接落地落地政企、学校、餐饮、工厂、园区、商超视觉招标的成熟底座方案。因大环境所困，未能中标落地，特在此专栏和盘托出，希望能得到同道中人的认可。
1.1****行业信息

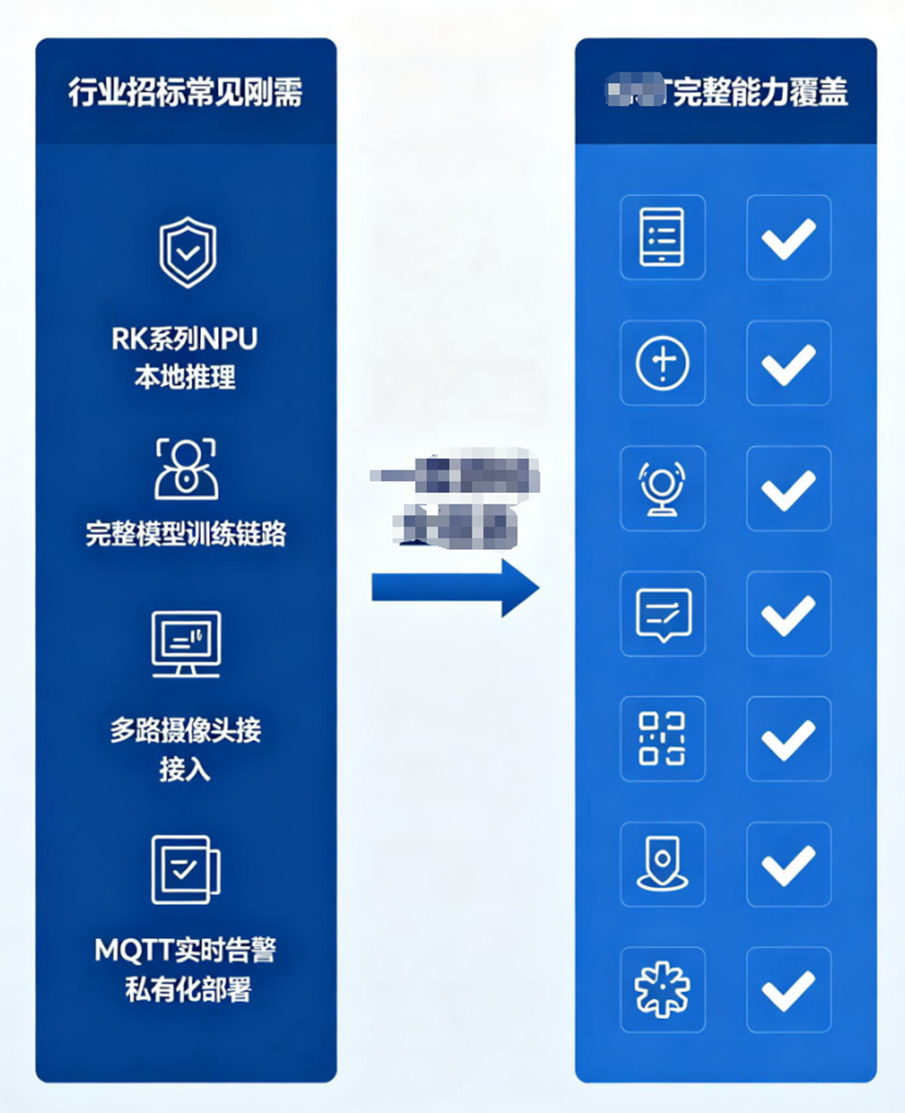

目前边缘AI视觉设备、智慧监管、工业质检类公开采购招标普遍提出硬性需求：
- 支持本地推理，断网独立运行，不依赖云端算力；
- 提供完整模型训练、转换、部署全流程源码，支持甲方自定义检测类别；
- 多路摄像头动态接入、24小时无人值守、OTA远程升级；
- MQTT加密实时告警、视频回溯取证、PC+手机双端可视化管控；
- 私有化本地部署，不强制第三方云服务绑定。 市面上绝大多数外包团队、初创公司只能拆分
- 实现部分模块，整套闭环方案研发周期普遍8--14个月，人力硬件综合投入超60万。
1.2 项目价值
- 应用场景：食堂、工地、光伏、变电站、工厂视觉检测项目，单项目落地30--120W；
- 应用集成：AI开发团队、高校毕业设计、集成商提供成熟RK3588部署底座；
- 产品标准化：针对单一行业微调数据集与配置，打包标准化AI盒子解决方案；
2. 项目实际应用
智慧监管、工业质检、园区安防、农业巡检市场持续扩容，各地政企持续投放视觉AI改造预算，但落地普遍存在极高技术门槛：
传统云端AI方案带宽成本高、延迟大，断网直接瘫痪，无法满足厂区、工地无稳定网络环境；
纯边缘Demo仅有推理代码，缺失训练链路、云端管理、移动端告警，无法形成可交付商用产品；
RKNN模型转换、Windows与ARM跨平台兼容、多路NPU并发调度存在大量行业公认技术死坑，新手研发数月难以突破。

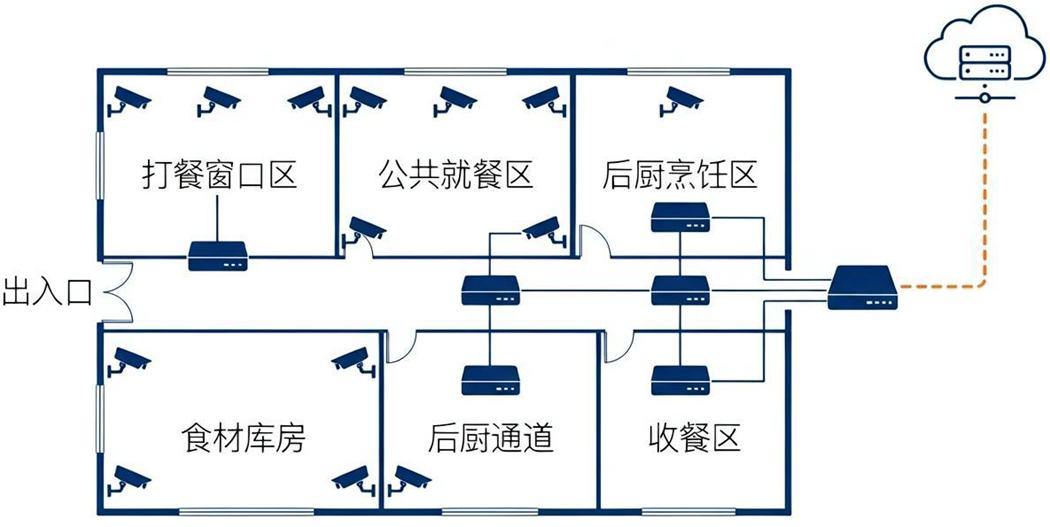

本项目初始设计虽以餐饮后厨食安检测为原型，但底层架构完全解耦，仅替换训练数据集、调整检测配置，即可覆盖上千类工商业视觉监控场景，市场空间不受单一行业限制，具备极强商业化拓展上限，全场景视觉检测，千亿级行业刚需。
3. 一站式根治市面方案普遍痛点
|------------------------------|-------------------------------------------|
| 市面零散AI视觉方案短板 | 本方案 |
| 仅提供推理代码，无完整训练链路，客户无法自定义检测目标 | 36600+张标注数据集+全套训练/PT转ONNX/RKNN转换脚本，全流程可复现 |
| YOLOv8在RK3588转换推理失效，无成熟落地方案 | 实测验证YOLOv5稳定适配RKNN，完整hack适配代码规避转换大坑 |
| 仅单路摄像头测试，多路并发卡顿、丢帧严重 | RK3588三核NPU多实例线程池调度，单盒子稳定4路1080P 25fps推理 |
| 无云端后台，仅本地查看画面，无告警统计、设备管理 | .NET全套多级机构管理后台，告警地图、数据统计、权限系统完整 |
| 无移动端，必须电脑值守查看告警 | React响应式H5，手机实时接收MQTT告警、回放取证视频 |
| 无法远程升级，现场运维成本极高 | 完整OTA自动升级流程，版本校验、分片下载、静默重启更新 |
| 代码混杂Windows与ARM，跨平台迁移大量兼容BUG | 边端原生RK3588 Ubuntu远程开发，彻底规避跨平台适配灾难 |
| 告警仅文字推送，无图片视频取证，监管验收不通过 | 告警自动截取原图+检测标注图、缓存10秒回溯视频分片上传永久存储 |
4. 6大稀缺壁垒
① 真正一体化三端原生架构，绝非多Demo拼接
市面多数开源代码为分散项目，设备ID、消息协议不互通；本项目统一全局唯一设备标识、标准化MQTT消息体、REST API规范，边端、云端、移动端天然联动，无需额外联调适配，开箱即可形成完整产品闭环。
② RK3588三核NPU深度原生优化（独家落地经验）
专门针对瑞芯微NPU核心做多实例并行池化、进程隔离规避Python GIL锁、帧队列丢弃旧帧保实时，多路并发性能远超通用开源Demo，640分辨率单帧推理稳定低于50ms，工业场景实时性完全达标。
③ 完整可商用AI数据资产（36600+人工标注样本）
3名专职工程师耗时3个多月手工标注，累计人力投入10万+，涵盖8类餐饮合规检测目标；整套数据集、清洗脚本、分类映射代码，可直接训练各个行业模型。
④ 全链路避坑成熟方案，8个月踩平所有行业死胡同
项目前期耗费大量时间验证YOLOv8-RKNN链路、Windows移植、MQTT防火墙穿透、多路并发性能等难题，全部失败方案均做注释记录，采购者直接复用成熟稳定代码，节省数月试错研发周期。
⑤ 生产级稳定通信架构，外网实测商用验证
MQTT Broker与消费端分离部署，TLS+WSS加密443端口穿透门店/工厂防火墙，已在公网服务器验证稳定运行；WebRTC信令服务器完整实现远程实时查看推送，流媒体链路可直接对接监管验收需求。
⑥ 全私有化本地部署，无第三方平台绑定
整套系统不依赖任何公有云API、在线模型服务、付费推理平台，所有代码、数据库、媒体存储均本地私有化部署，完美满足政企项目数据安全、内网隔离硬性招标要求。

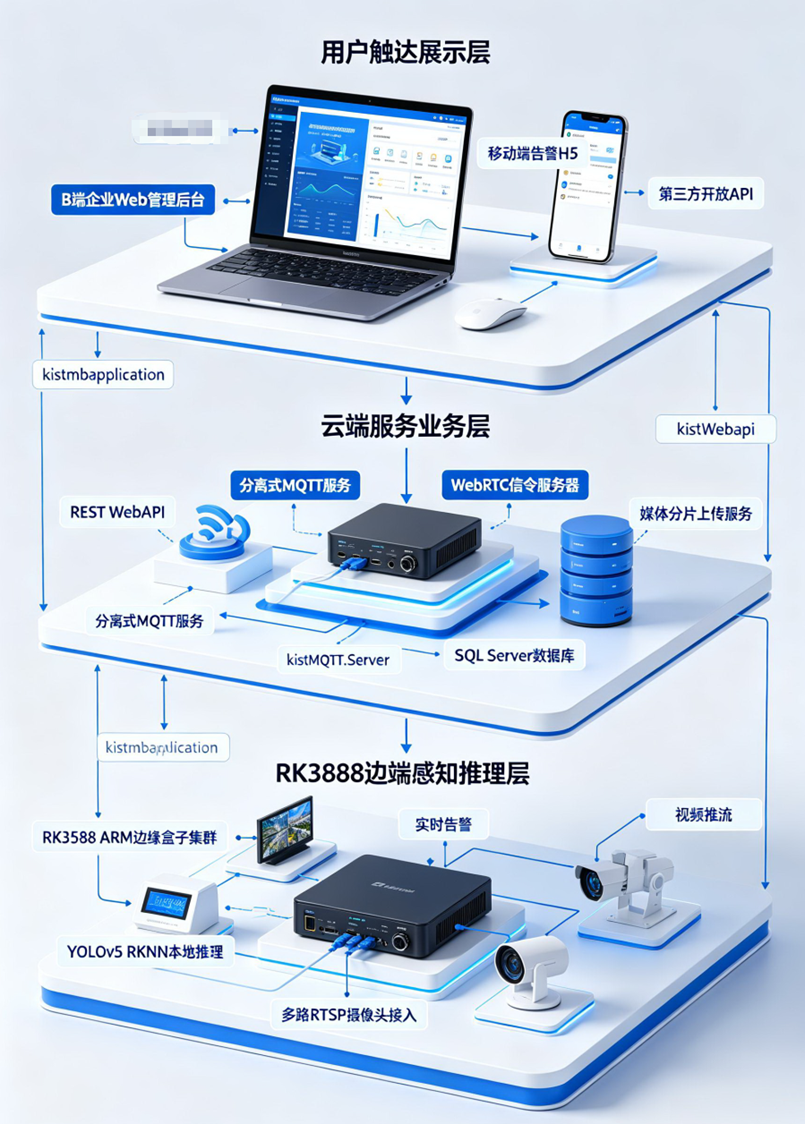

5. 系统三层全域架构全景
5.1 分层架构完整逻辑
5.2****全栈技术栈明细表格
|----------|--------------------|----------------------|
| 层级 | 技术组件 | 稳定版本 |
| 边端硬件系统 | Ubuntu ARM64 | 22.04 |
| 边端AI推理 | YOLOv5 + RKNN Lite | v7.0.0 / 2.3.2 |
| 边端开发语言 | Python | 3.10.11 |
| 边端打包发布 | Nuitka单文件编译 | 最新稳定版 |
| 模型训练环境 | PyTorch + YOLOv5 | torch1.8+ |
| 云端管理后台 | ASP.NET WebForms | .NET Framework 4.7.2 |
| 云端接口服务 | ASP.NET Web API | .NET 6.0 |
| 消息中间件 | MQTTnet | 5.0 生产级 |
| WebRTC信令 | aiohttp Python异步服务 | Python3.10 |
| 移动端前端 | React响应式H5 | Paho MQTT长连接 |
| 业务数据库 | SQL Server | 2016及以上 |
6. RK3588****边端检测核心能力
本模块为整套项目核心价值载体，全部代码原生基于RK3588 Ubuntu远程开发，彻底规避Windows移植海量兼容BUG，面向商用无人值守场景深度优化。

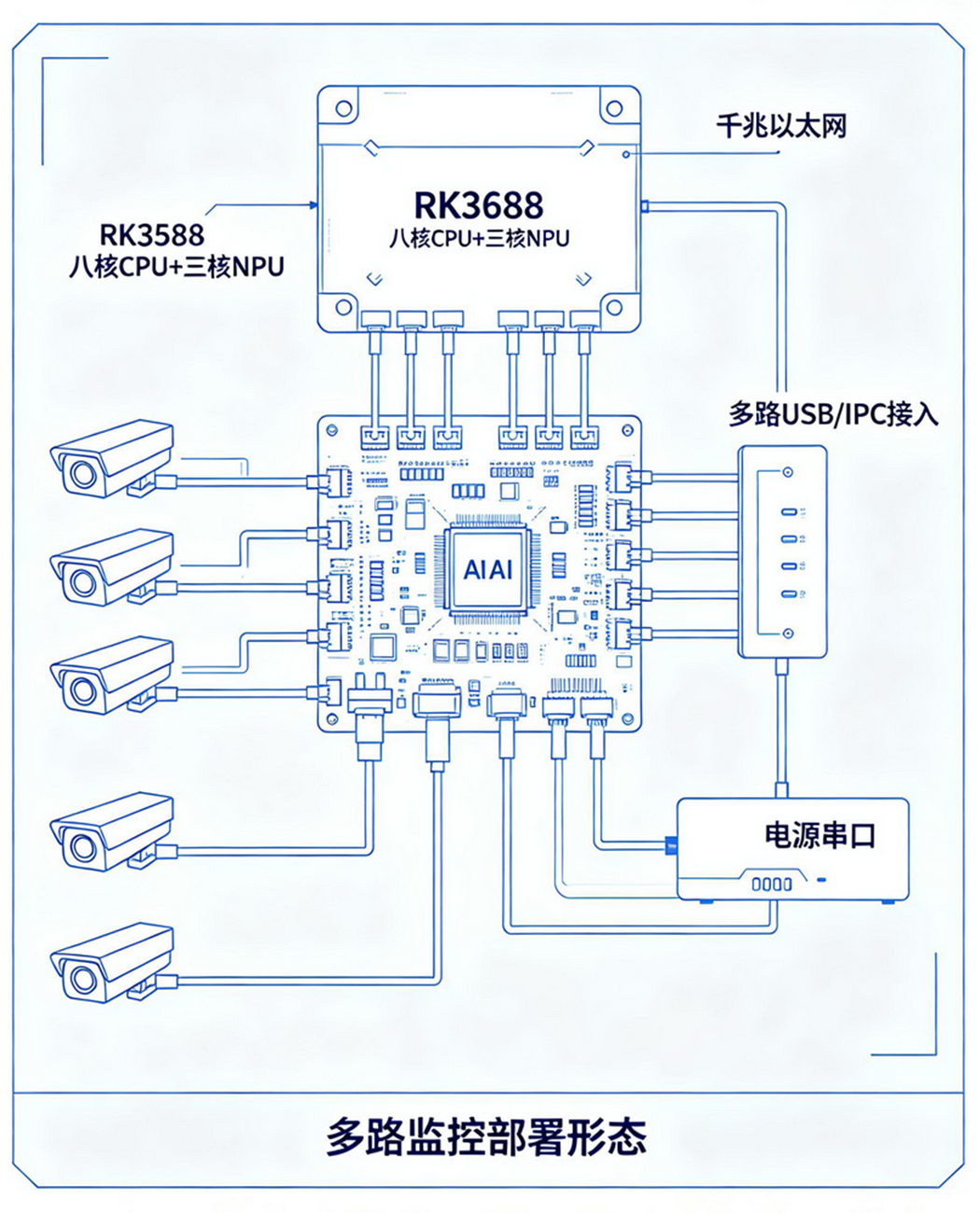

6.1****硬件适配标准规格
- 主控芯片：Rockchip RK3588 八核CPU+三核独立NPU 6TOPS算力
- 标配内存：8GB LPDDR4，存储32GB eMMC，可按需扩容
- 外设接口：千兆以太网、多路USB摄像头接入、标准电源串口
- 运行系统：原生ARM64 Ubuntu，无交叉编译兼容隐患

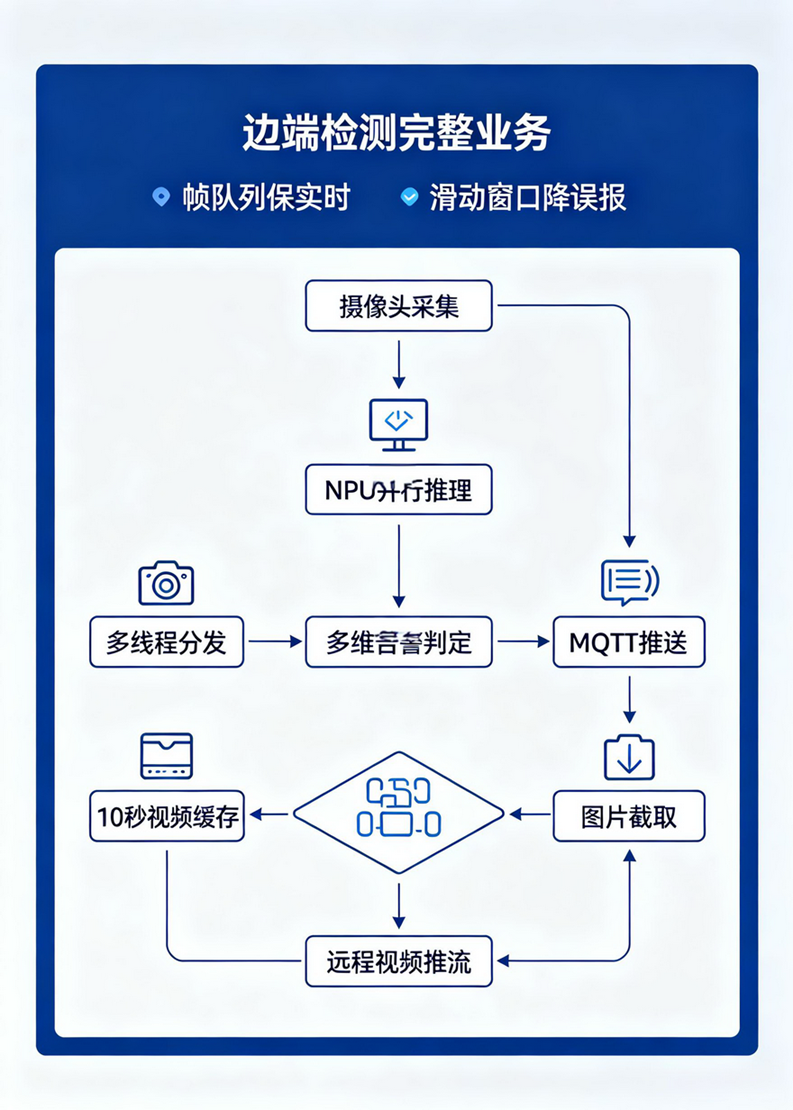

6.2****八大核心能力
6.2.1 JSON****配置零代码快速部署
单份JSON配置文件完成设备身份、摄像头RTSP地址、AI告警阈值、云端通信地址全部配置；新增、删除摄像头5秒自动热生效，无需重启程序，批量部署效率大幅提升，集成商批量交付设备可统一批量下发配置。
6.2.2****多路摄像头动态热插拔调度
单台RK盒子稳定承载6路1080P摄像头同时采集，支持现场临时增减IPC设备，程序自动感知上下线并推送状态至云端后台，无需人工重新编译修改代码，适配工地、工厂点位灵活增减场景。
6.2.3****三核 NPU并行推理，保障多路画面实时性
依托RK3588三颗NPU核心创建独立RKNN推理实例，线程池均衡调度多路视频帧；采用独立推理进程规避Python GIL全局锁阻塞，设置帧队列上限自动丢弃过时画面，优先保障最新监控画面实时分析，杜绝卡顿延迟。
6.2.4****多维滑动窗口智能告警（大幅降低误报，满足监管验收）
摒弃行业通用"单帧检测即告警"粗糙逻辑，支持自定义置信度阈值、连续触发帧数、累计判定窗口、重复告警冷却间隔四大参数；可按不同检测类别独立配置规则，大幅过滤光影、人员路过造成无效骚扰告警，政企客户验收核心加分项。
6.2.5****告警全维度自动取证（监管必备证据链）
告警触发瞬间全自动执行取证流程，全程无需人工干预： 1. 同步截取原始监控画面+AI标注检测框双图， MQTT实时推送至手机、PC后台； 2. 调取视频缓冲，自动提取告警前10秒完整录像，FFmpeg编码分片存储； 3. 视频文件分片断点续传上传云端媒体服务器，永久存档形成完整监管证据链，完美适配食安、工地、电力巡检溯源需求。
6.2.6 MQTT****远程指令实时视频推流
云端、手机下发视频查看指令后，边端自动RTSP流推送，外部终端可直接调取实时监控画面；支持随时启停推流，带宽占用可控，适合管理人员远程巡查现场。
6.2.7 Nuitka****单文件加密打包交付（保护源码资产）
市面主流Python打包工具PyInstaller、cx_Freeze存在体积臃肿、依赖泄露、ARM平台兼容性差等短板；Nuitka将Python代码编译为单二进制bin文件，无外部依赖、难以逆向拆解，交付客户可有效保护源代码知识产权。
PyInstaller：打包体积巨大，ARM平台运行依赖缺失，极易被解包查看源码；
cx_Freeze：跨ARM适配差，更新部署繁琐；
Nuitka优势：原生适配RK ARM架构，单文件独立运行、逆向门槛高，生产交付首选方案。 一键打包脚本完整交付，一条命令即可生成发布程序，最终使用无需配套Python环境。
6.2.8 OTA****全程无人远程升级
设备开机自动拉取云端版本配置文件，自动对比本地版本号，新版本自动分片下载、校验完整性、静默重启完成更新；全程无需工程师抵达现场，批量维护上百台边缘盒子运维成本降低90%，连锁门店、多厂区项目核心刚需功能。
**7.**全链路AI模型训练&RKNN落地闭环
绝大多数同类开源资源仅提供推理代码，模型训练、转换链路缺失，使用者无法自定义检测目标，项目落地直接卡死；本项目打通从原始素材标注到RK边缘部署完整闭环，完整商用可复现流程全部交付。
7.1 自有海量标注数据集资产
|---------|------------------------------|
| 统计指标 | 完整数值 |
| 总人工标注图片 | 36600+张 |
| 训练集样本 | 29125张 |
| 验证集样本 | 4145张 |
| 测试集样本 | 3322张 |
| 预设检测类别 | 10类（后厨鼠患、蟑螂、厨师帽、口罩、吸烟、违规操作等） |
| 采集场景 | 8套真实线下门店实拍素材 |
数万张图片由3名专职人员历时3个多月逐帧精标，单人力投入超10万元。
7.2****标准化训练流水线（全脚本可直接运行）
原始现场图片素材 → 统一类别ID映射清洗脚本 → YOLOv5分轮次训练 → 每轮mAP精度验证 → PT模型导出 → ONNX格式兼容转换→ RKNN量化转换 → 边缘盒子部署推理 整套流程每一步配套完整执行命令、注释说明，零基础AI开发者也可复现训练。
7.3****行业关键技术攻关：放弃YOLOv8选用YOLOv5的底层原因
项目初期优先选用行业最新YOLOv8模型，严格遵循瑞芯官方PT→ONNX→RKNN转换教程操作，转换文件无报错，但部署至RK3588后推理检测框乱飞、置信度完全失真，无可用检测结果。 多次调整量化精度、ONNX opset版本、网络层裁剪均无法解决，咨询原厂技术仅提供预制成品RKNN模型，不支持客户自主训练模型转换，完全无法满足项目自定义检测目标的业务需求。经过数十轮测试迭代，最终切换YOLOv5架构，修改Detect输出层适配RKNN推理规则，彻底解决转换失效致命问题。
训练单次完整流程耗时近10小时，前后迭代数十轮才稳定精度。
**8.**云端企业级管控平台完整能力
基于.NET全栈开发私有化B端后台，对标商用智慧监管平台完整功能，支持多级机构树形管理，适配连锁企业、园区集团、多级政府监管单位架构。
8.1****后台核心业务模块清单
- 系统权限管理：操作员账号、角色分级、功能按钮细粒度权限控制，区分管理员、普通运维、只读监管账号；
- 多级机构管理：树形新增/编辑/删除分支机构，支持拖拽排序，适配全国连锁门店、多级厂区管理；
- 边缘设备管理：RK盒子设备录入、在线状态实时监控、配置远程下发、OTA升级记录查看；
- 摄像头点位管理：IPC设备新增、RTSP地址配置、地理位置地图标注；
- AI 算法规则配置：可视化修改每路摄像头检测阈值、告警冷却窗口；

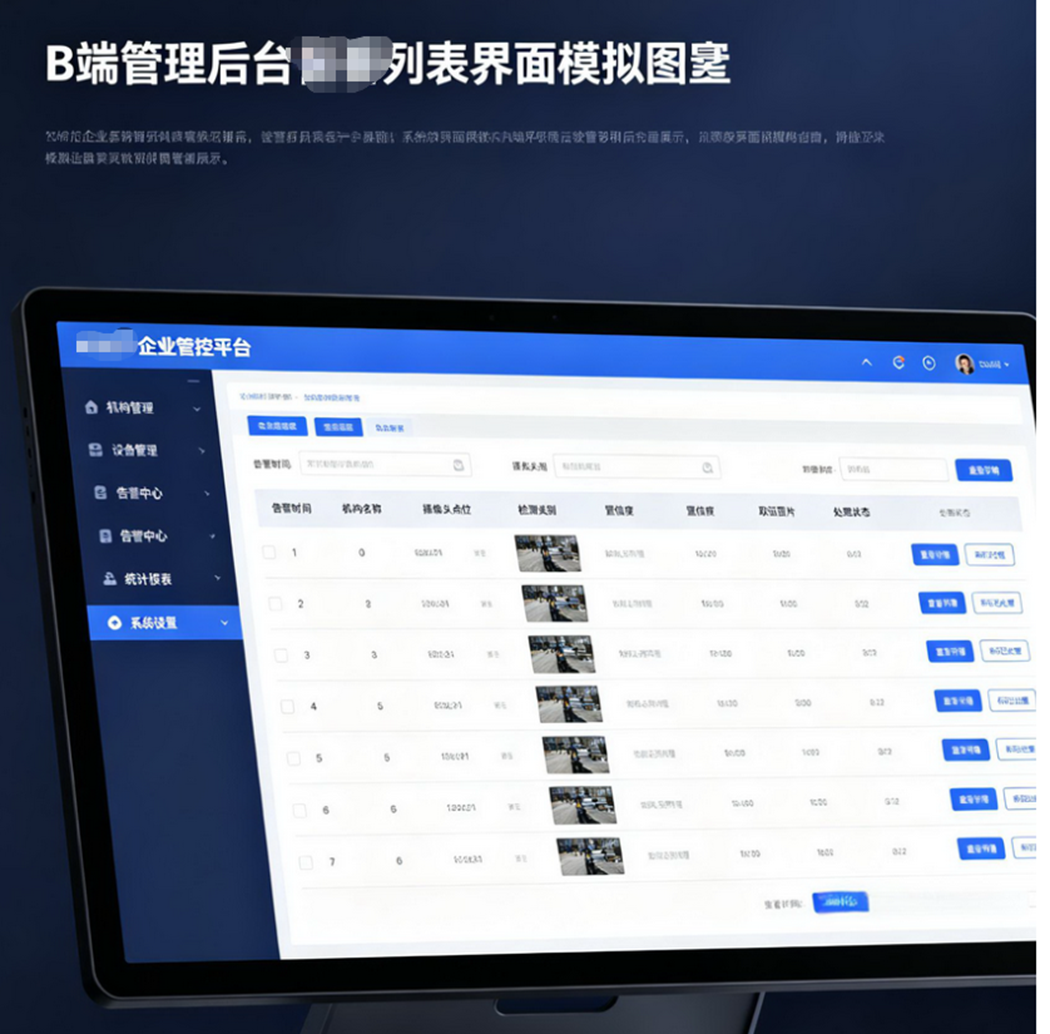

- 告警全生命周期管理：实时告警列表、历史记录检索、图片/视频取证查看、处理备注闭环；
- 告警热力地图：所有监控点位地图标点，区分在线、离线、告警中三种状态，全局可视化监管；
- 多维度数据统计：每日告警趋势、设备在线率、各机构违规排行，自动生成可视化图表；
8.2****标准化REST WebAPI服务
40+完整业务接口，统一路由前缀规范，支持OpenID身份鉴权；可快速对接自有ERP、大屏指挥系统、第三方监管平台，拓展集成能力强。
8.3****媒体分片存储服务
独立视频图片上传接口，支持大文件断点续传，告警取证媒体与告警记录数据库关联，永久归档溯源，适配监管审计硬性要求。
8.4****双数据库分离设计
- 存储机构、设备、告警、账号业务数据；
- 存储媒体文件关联索引； 全套建表、初始化测试SQL脚本，一键初始化数据库环境。

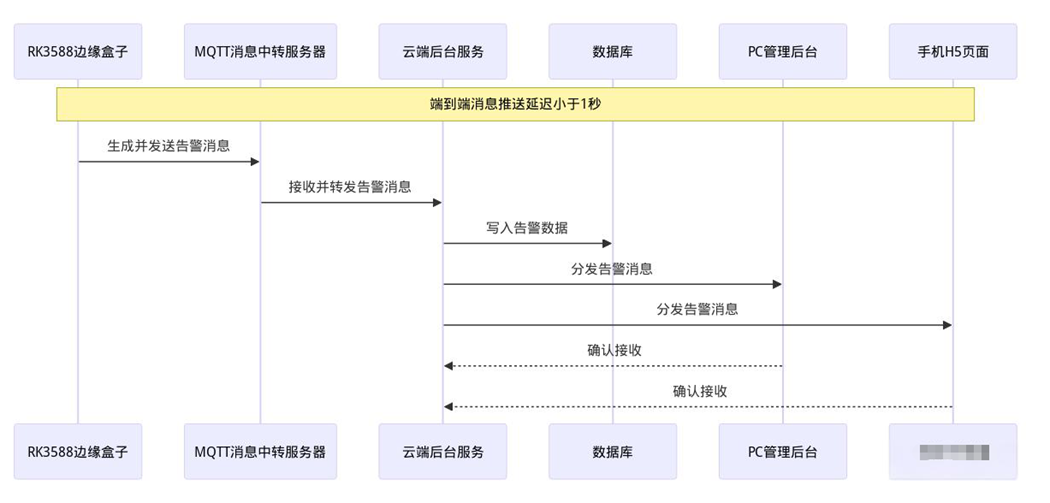

9. MQTT+WebRTC****实时通信流媒体体系
实时消息与远程直播是政企项目核心验收指标，本项目通信架构经过公网长期实测稳定，区别于仅本地运行的Demo级简易MQTT。
9.1****生产级分离式MQTT服务架构
Broker消息服务与消息消费程序拆分部署，规避消费阻塞影响设备上报消息；支持TCP 1883端口、WSS 443网页加密双协议，TLS证书加密传输，门店NAT、防火墙环境可正常穿透，外网域名长期稳定实测可用。 覆盖四大类标准消息规范：设备上下线通知、实时告警推送、云端远程控制指令、设备状态查询，消息体标准化，二次开发极易拓展。
9.2 WebRTC****异步信令服务器
Python aiohttp异步架构实现信令中转，支持前端、边缘设备注册、ICE协商、媒体通道建立；B端后台、移动端H5原生集成JS客户端，下发指令即可建立P2P实时视频通道，无需第三方流媒体付费平台。
9.3****完整视频能力矩阵
|----------------|----------------|
| 视频功能 | 实现方案 |
| 告警10秒回溯录像 | FFmpeg环形缓冲分片上传 |
| MQTT触发远程RTSP推流 | 子进程硬编码推流 |
| WebRTC P2P实时直播 | 独立信令服务中转 |
| 全局摄像头实时画面查询 | MQTT状态轮询地图展示 |
**10.**移动端免安装 告警处置H5
无需iOS/Android原生App开发，一套React响应式网页适配手机、平板全尺寸，客户打开浏览器即可使用，大幅降低交付维护成本。

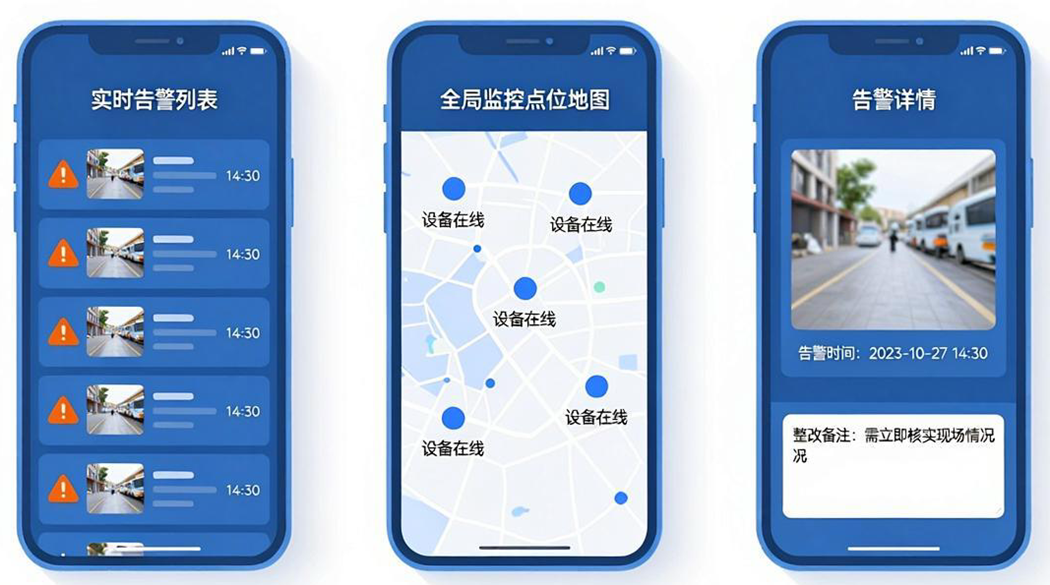

10.1****移动端全部业务页面
- 实时告警列表：多条件筛选、告警图片快速预览；
- 告警闭环处理：添加整改备注、标记已处置；
- 多周期告警统计图表，直观查看违规高发时段；
- 机构、边缘设备在线状态总览；
- 实时地图监控：手机查看所有摄像头点位状态；
- 远程实时视频回放：调取现场监控画面；
10.2****部署极 简
仅修改配置文件内API、MQTT、信令外网地址即可切换生产环境，静态资源直接部署普通Web服务器，无需复杂编译环境。

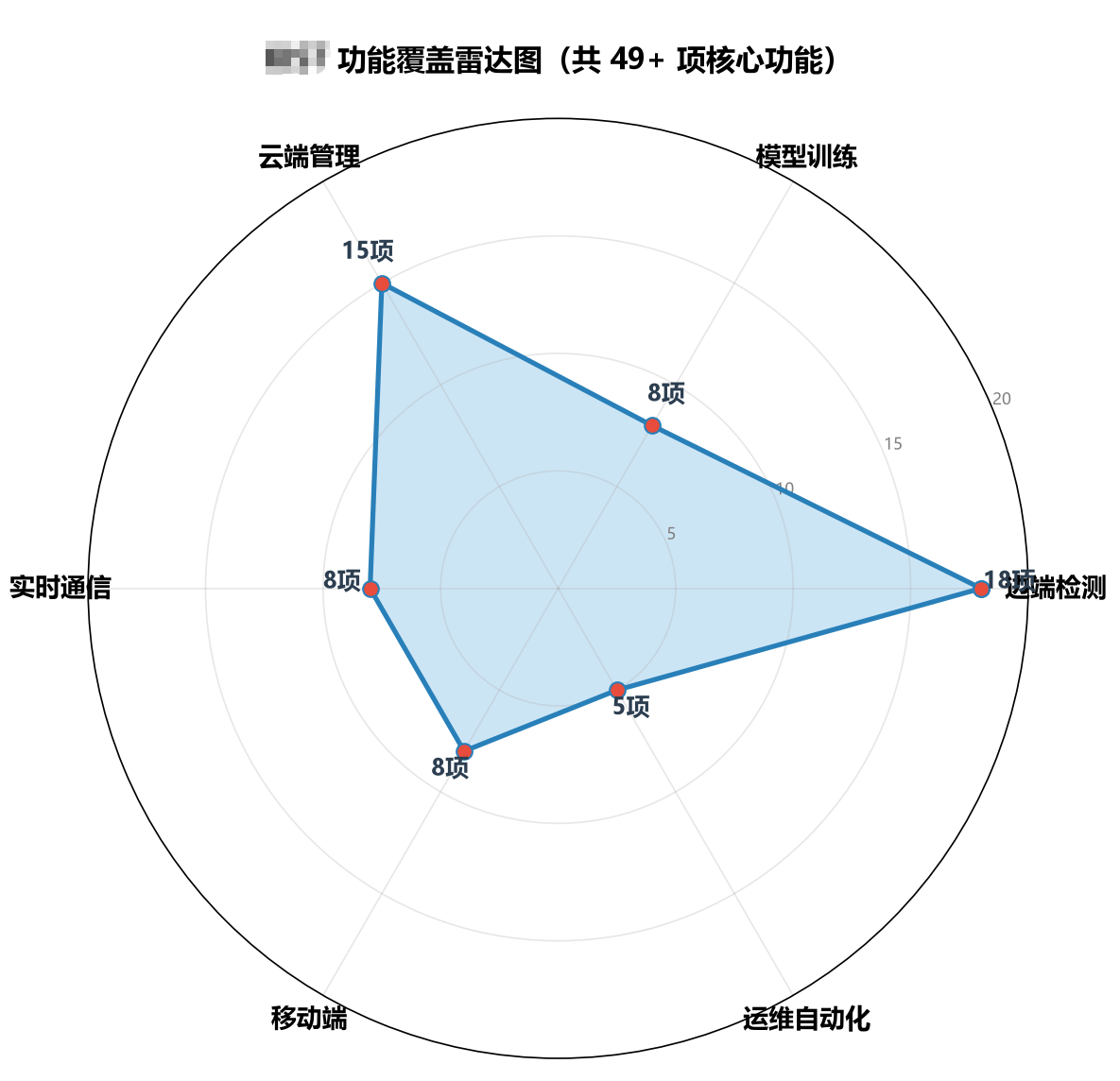

**11.**全套标准化功能完整清单
11.1 RK3588****边端检测模块（18项完整核心功能）
- JSON配置一键初始化整机、多路摄像头参数
- 多路RTSP/本地视频文件双采集模式
- 摄像头热插拔动态感知，5秒自动上线下线
- 三核NPU多实例并行推理，帧队列限流保实时
- 预设8类AI目标检测，支持自定义拓展类别
- 多维滑动窗口防误告警判定规则系统
- 告警自动截取原图+AI标注双取证图片
- 缓存自动截取告警前10秒回溯视频
- 媒体文件分片断点续传上传云端服务
- MQTT实时推送告警、设备状态消息
- MQTT远程下发视频启停控制指令
- OTA远程版本校验、静默自动升级
- Nuitka编译单文件二进制，防源码泄露
- systemd守护进程，崩溃自动重启7×24运行 15 MQTT、RTSP断线指数退避无限重连
- 独立推理进程隔离，规避Python GIL锁卡顿
- 多路帧丢弃旧帧策略，保障最新画面优先推理
- 完整日志输出，设备故障快速定位排查
11.2 AI****模型训练模块（8项完整可复现功能）
- 多场景原始数据集合并、统一分类映射脚本
- YOLOv5全套训练脚本+完整运行命令
- PT模型转RKNN兼容定制ONNX导出工具
- ONNX量化转换为RKNN推理模型完整流程
- PT/ONNX/RKNN三格式推理验证脚本
- 36600+人工标注原始数据集完整交付
11.3****云端.NET后台服务（15项）
- 多级机构树形增删改查、拖拽排序管理
- RK边缘盒子全生命周期设备管理
- 多路摄像头点位、RTSP、位置信息配置
- AI检测阈值、告警规则可视化配置
- 告警记录检索、取证图片视频在线查看
- 告警事件处置备注、闭环归档流程
- 监控点位热力地图在线可视化
- 设备、告警多维度实时统计看板
- 趋势、排行综合数据分析图表
- 40+标准REST第三方集成API
- 媒体大文件分片上传、断点续传接口
- 分离式TLS加密MQTT Broker服务
- MQTT消息消费入库、转发推送程序
- 账号、角色、功能细粒度权限管控
- 双业务数据库完整建表、初始化SQL脚本
11.4 移动端H5系统（8项）
- 实时告警列表多条件筛选、图片预览
- 告警事件确认、整改备注闭环操作
- 多周期告警数据统计可视化图表
- 全机构、边缘盒子在线状态总览
- 手机端监控地图实时查看点位
- 远程调取摄像头实时RTSP/WebRTC视频
- 多环境API、MQTT配置一键切换
- WSS加密长连接，手机实时接收告警推送
12. 8****个月攻坚：踩平所有行业技术死坑（核心经验教训）
12.1****致命坑1：YOLOv8 RKNN转换完全失效
初期选用主流YOLOv8，严格按照官方文档完成模型转换，但部署推理检测结果失败；反复调整量化精度、opset、网络裁剪均无解，原厂仅提供固定预制模型，不支持客户自主训练数据集落地。前后耗时数周反复测试，最终切换YOLOv5，才得以最终解决适配。 研发人力投入：2名工程师连续1个半月验证调试。
12.2****致命坑2：Windows开发迁移RK Linux海量兼容BUG
前期尝试Windows开发推理代码再移植ARM开发板，出现路径编码、多进程锁、依赖库、NPU实例创建数十类兼容性报错；最终调整研发流程，全部边端代码直接RK3588 Ubuntu远程开发，从根源消除跨平台适配灾难，整套原生ARM代码无需任何移植修改。
12.3****致命坑3 多路摄像头并发NPU性能瓶颈
单NPU核心无法承载多路1080P实时推理，画面严重卡顿；研发验证三NPU多实例线程池调度、独立进程推理、帧队列丢弃旧帧多重优化方案，最终稳定4路25fps流畅运行，整套并发调度逻辑落地验证。
12.4****致命坑4：门店网络MQTT通信频繁断开
普通Mqtt简易服务在商场、工厂NAT防火墙环境极易断连；优化为Broker/消费分离架构、WSS 443加密端口、指数退避重连、线程安全消息队列，公网域名长期稳定商用实测通过。
12.5****致命坑5：单帧检测即告警造成海量无效骚扰
初期无滑动窗口判定，光影、行人短暂路过持续触发告警，无效告警信息形成对客户的工作干扰；研发设计置信度、连续帧、累计窗口、冷却间隔四维判定逻辑，大幅降低误报率，满足政企监管验收标准。
整套试错历程累计人力、算力、标注投入超数十W，全部经验沉淀将在本专栏一一呈现。
**13.**极简私有化部署&远程运维体系
整套系统支持纯本地内网私有化部署，无需依赖任何公有云平台，硬件门槛低，普通Windows服务器+RK边缘盒子集群即可搭建完整方案（不合适移动端情况下）。
13.1 RK****边端部署流程
- 预装Ubuntu22.04 ARM系统镜像；
- 上传Nuitka单文件bin程序、RKNN模型、JSON配置；
- 注册systemd开机自启服务；
- 启动程序自动连接云端MQTT与API，无需人工值守。
13.2****云端Windows服务器部署
- IIS部署Web后台、WebAPI、媒体上传服务；
- Windows服务托管MQTT Broker与消息消费程序；
- Python进程后台常驻运行WebRTC信令服务；
- 执行SQL脚本一键初始化业务数据库。
13.3****全远程运维能力汇总
- OTA远程静默升级边端程序，无需上门；
- MQTT远程下发配置，5秒设备自动生效；
- 云端实时查看所有设备在线、运行日志；
- 远程一键调取任意摄像头实时监控画面。

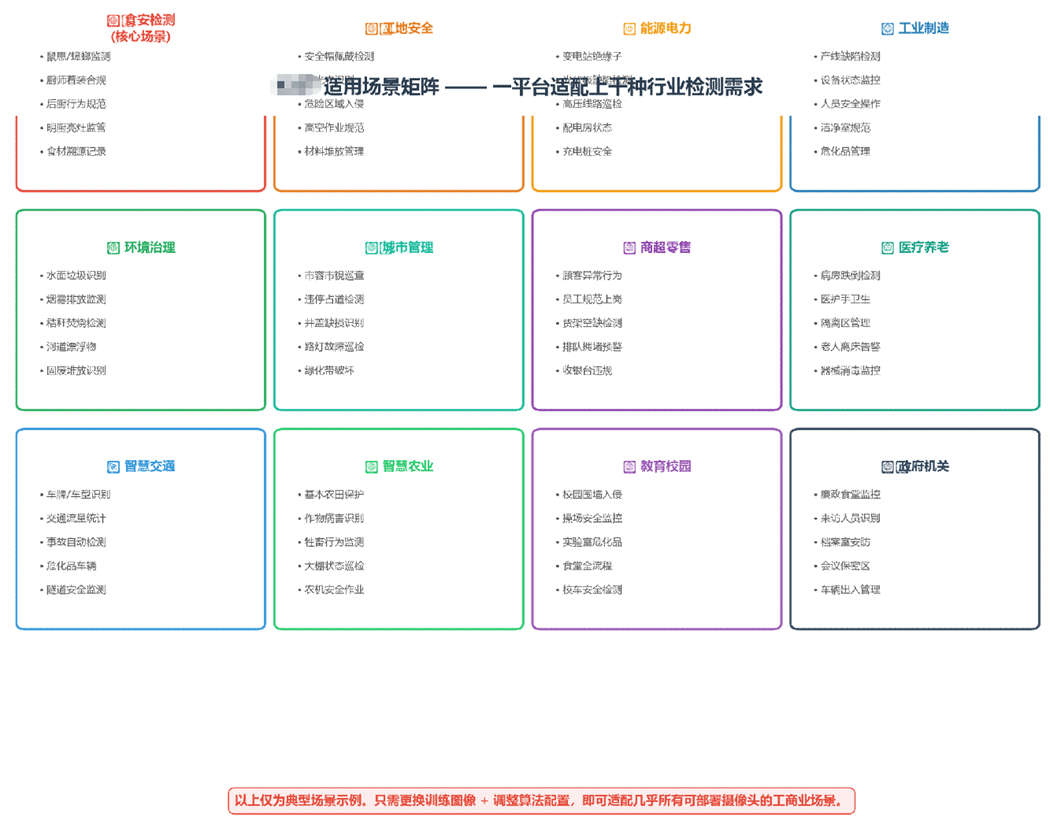

**14.**上千行业通用拓展落地场景（不止餐饮）
项目初始原型针对食堂食安场景开发，但底层算法、架构完全通用，仅替换标注数据集、调整检测配置，即可覆盖全国绝大多数摄像头智能监控行业，商业拓展空间无上限： 1. 工业制造场景 ：PCB缺陷检测、光伏板隐裂识别、零部件外观质检； 2. 智慧工地：安全帽佩戴、反光衣、抽烟、手机违规识别； 3. 电力巡检：高压线路异物、变电站绝缘子破损检测； 4. 商超零售：员工违规操作、顾客偷盗、占道行为识别； 5. 环卫市容：路面垃圾、占道经营、非机动车乱停放； 6. 农业农田：农作物病虫害、耕地违规占用监控； 7. 酒店/医院/机关食堂：后厨全流程食安合规检测； 8. 园区/校园：人员聚集、危险区域闯入、烟火预警。全国每年各行业视觉AI改造招标海量释放，一套源码可承接多赛道项目，大幅摊薄研发成本。
15. 项目资源汇总
所有资源，将陆续在本专栏中提供
15.1****全栈源代码目录&规模统计
|---------------|-------------------|----------------------|
| 代码模块 | 开发语言 | 代码规模 |
| RK3588边端推理程序 | Python | 约15000行 |
| AI模型训练全套代码 | Python | 约50000行（含YOLOv5原生工程） |
| 云端B端管理后台 | C# .NET Framework | 约30000行 |
| 云端REST WebAPI | C# .NET6 | 约15000行 |
| 分离式MQTT服务 | C# .NET8 | 约8000行 |
| WebRTC异步信令服务 | Python | 约300行 |
| 移动端响应式H5 | React JS | 约10000行 |
| 全套数据库脚本 | SQL Server | 完整建表、测试数据脚本 |
15.2****高价值数据资产
- 36600+张人工标注原始图片数据集；
- 多套现场部署JSON配置模板；
- 完整模型训练、转换、推理执行命令文档。
所有上述内容，将在本专栏陆续呈现。
