【MES系统】- 工业HMI状态机可视化实践：从手写SVG到Cytoscape.js的技术选型与踩坑

基于 Preact + Cytoscape.js 构建实时状态机可视化组件

从 SVG 手写到 ReactFlow 踩坑，最终用 Cytoscape.js 实现工业级状态流转图的完整历程。

需求场景

在工业 HMI 应用中，需要将 PLC 上报的设备运行状态实时渲染为可视化流程图。状态节点约 20 个，之间存在多条流转路径（含回环和分支），通过 PLC 寄存器位地址上报当前激活状态。

核心要求：

实时反映设备当前所处状态（绿色高亮）
连线清晰展示状态跳转关系，部分边上附带操作图标
支持拖拽微调节点布局，位置自动保存
适配工控触摸屏（1024×768）

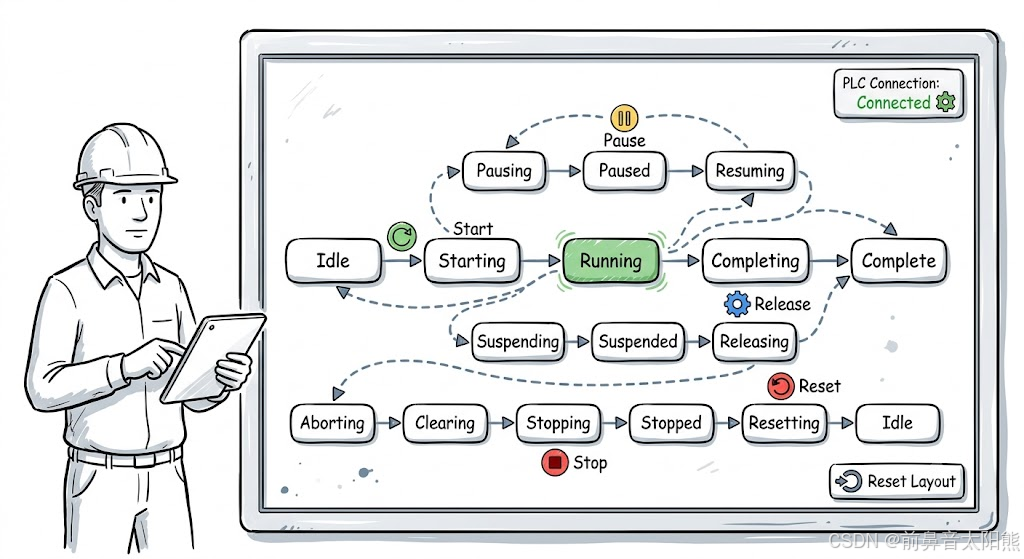

状态流转图

复制代码

                        ┌──────────────────────────────────────────┐
                        │              Pause Branch                │
                        ▼                                          │
Idle ──▶[▶]──▶ Starting ──▶ Running ──▶ Completing ──▶ Complete   │
              ▲          │   ▲    ▲                    │           │
              │          │   │    │                    ▼           │
              │          │   │    └─── Resuming ◄── Paused ◄── Pausing
              │          │   │                                     │
              │          │   └─── Releasing ◄── Suspended ◄── Suspending
              │          │                    [−]         [⏸]      │
              │          │                                         │
              │          └─────────────────────────────────────────┘
              │
              │        ┌──────────────────────────────────────────┐
              │        │            Stop / Reset Branch            │
              │        ▼                                          │
              └── Resetting ◄── Stopped ◄── Stopping ◄── Clearing ◄── Aborting ◄──┘
                     [↻]               [■]             [↻]

  ▶  Start     ⏸  Pause     −  Release     ↻  Reset     ■  Stop

17 个节点，19 条边，6 条关键边上附带操作图标标记。主流程横向展开，暂停/挂起分支从 Running 分出并回环，中止路径从 Complete 下折进入停止复位分支，最终回到 Idle。

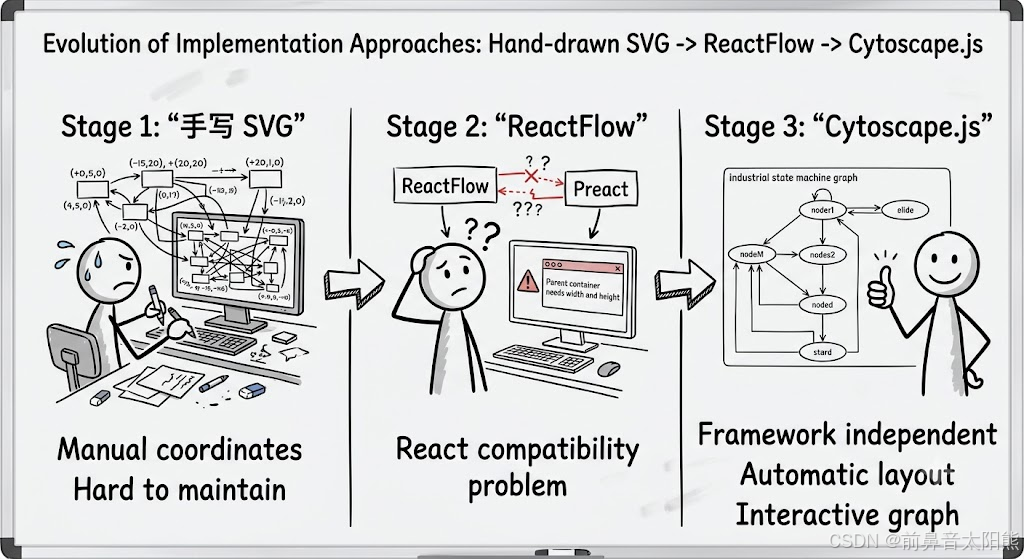

第一版：手写 SVG

最初用纯 SVG 手写节点和连线：<rect> 做节点、<line> 和 <polyline> 做连线、<marker> 做箭头。很快发现问题：

坐标全靠手工微调，改一个节点连带调整五六条连线
折线和回环路径在 SVG 中调试极其痛苦
节点、连线、箭头频繁重叠，反复调整仍不理想
所有样式属性散落在 JSX 中，可维护性差

第二版：ReactFlow（失败）

ReactFlow（@xyflow/react v12）拥有自定义节点/边组件、内置 Dagre 布局、触摸支持等特性。但集成两天后发现：

ReactFlow v12 深度依赖 React 内部机制（Context、ResizeObserver、Handle 系统）
Preact 的 preact/compat 兼容层无法完全复现这些行为
致命问题：容器尺寸检测持续失败 ------ "The parent container needs a width and a height to render the graph"（error #004）
尝试了绝对定位、ref 测量、requestAnimationFrame 延迟渲染等方案，均无法解决

结论：ReactFlow v12 和 Preact 存在深度不兼容，不推荐在 Preact 项目中使用。

第三版：Cytoscape.js（最终方案）

Cytoscape.js 是一个纯 JavaScript 图论可视化库，框架无关，直接挂载到 DOM 容器：

bash 复制代码

npm install cytoscape cytoscape-dagre

三项关键优势解决了之前的所有问题：

痛点	Cytoscape.js 方案
框架兼容	纯 JS，`new cytoscape({ container })` 直挂 DOM
自动布局	`cytoscape-dagre` 插件自动层次布局
连线渲染	贝塞尔曲线 + 箭头内建，零手工坐标
缩放/拖拽	内置 `minZoom`/`maxZoom`，拖拽 + 位置持久化
动效	`animation()` API + 样式过渡系统
样式系统	CSS-like 选择器，声明式管理节点/边样式

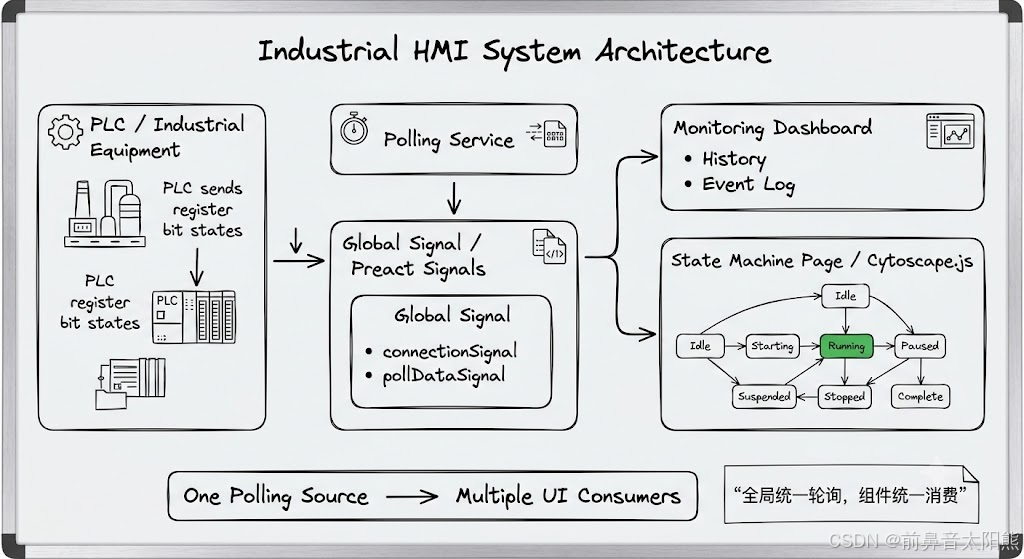

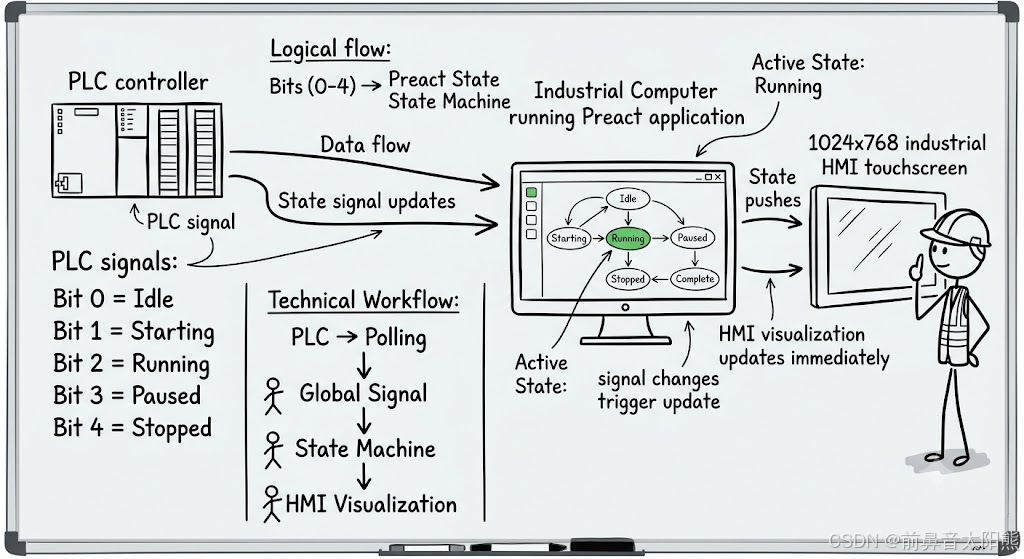

架构设计

复制代码

PLC / 数据源
  ↓ 轮询数据
Global Signal (Preact signals)
  ↓ subscribe()
├─ 监控面板     → 历史记录 + 事件日志
└─ 状态机页面   → Cytoscape 图 + 实时高亮

关键设计决策：轮询数据走全局 signal，不在各组件内独立订阅。顶层页面在数据源连接成功时自动启动全局轮询，数据写入 signal，所有消费者组件统一读取。这样即使状态机页面未被打开，轮询数据也在积累，打开时立即可见历史数据。

核心实现

1. 全局信号

js 复制代码

// 连接状态 --- 顶层页面统一管理
export const connectionSignal = signal({ connected: false, connectionId: null });

// 轮询数据 --- 连接建立后自动开始
export const pollDataSignal = signal({
    connectionId: null, items: [], lastRefresh: null, active: false,
});

2. Dagre 自动布局 + 横向拉伸

Dagre 的输出天然偏纵向------列多行少时浪费水平空间。解决方式：布局完成后等比拉伸 x 坐标。

js 复制代码

_stretchLayout() {
    const nodes = cy.nodes();
    const positions = nodes.map(n => n.position());
    const minX = Math.min(...positions.map(p => p.x));
    const maxX = Math.max(...positions.map(p => p.x));
    const scale = containerW * 0.9 / (maxX - minX);

    nodes.forEach(n => {
        n.position({
            x: (n.position().x - minX) * scale + containerW * 0.05,
            y: n.position().y
        });
    });
}

3. CSS-like 样式系统

js 复制代码

const STYLE = [
    // 节点默认
    {
        selector: 'node',
        style: {
            'shape': 'roundrectangle',
            'background-color': '#FFFFFF',
            'border-color': '#b0b8c4',
            'border-width': 2,
            'width': 120, 'height': 44,
            'font-size': '15px',
            'color': '#2d3748',
            'shadow-blur': 8,
            'shadow-color': '#b0bec5',
            'shadow-opacity': 0.35,
        },
    },
    // 节点激活 --- 叠加样式
    {
        selector: 'node.active',
        style: {
            'background-color': '#27ae60',
            'border-color': '#1e8449',
            'color': '#FFFFFF',
            'shadow-color': '#27ae60',
            'shadow-blur': 16,
            'shadow-opacity': 0.55,
        },
    },
    // 边 --- 科技感虚线
    {
        selector: 'edge',
        style: {
            'width': 2.5,
            'line-color': '#3a5a8c',
            'target-arrow-color': '#3a5a8c',
            'target-arrow-shape': 'triangle',
            'arrow-scale': 1.4,
            'curve-style': 'bezier',
            'line-style': 'dashed',
            'line-dash-pattern': [8, 5],
        },
    },
    // 边图标（彩色圆角徽章）
    {
        selector: 'edge[icon]',
        style: {
            'label': 'data(label)',
            'font-size': '9px',
            'color': '#fff',
            'text-background-opacity': 1,
            'text-background-shape': 'roundrectangle',
            'text-background-padding': '3px',
            'edge-text-rotation': 'autorotate',
        },
    },
    { selector: 'edge[icon="start"]',  style: { 'text-background-color': '#27ae60' } },
    { selector: 'edge[icon="pause"]',  style: { 'text-background-color': '#e67e22' } },
    { selector: 'edge[icon="stop"]',   style: { 'text-background-color': '#e74c3c' } },
    { selector: 'edge[icon="reset"]',  style: { 'text-background-color': '#4a8fdd' } },
];

4. 边图标标记

边的 data 中设置 icon 类型和对应的 Unicode 符号 label：

js 复制代码

const edges = [
    { source: 'Idle', target: 'Starting', icon: 'start', label: '▶' },
    { source: 'Running', target: 'Suspending', icon: 'pause', label: '⏸' },
    { source: 'Aborted', target: 'Clearing', icon: 'reset', label: '↻' },
    { source: 'Clearing', target: 'Stopping', icon: 'stop', label: '■' },
];

5. 实时状态高亮

js 复制代码

_processPollItems(items) {
    for (const item of items) {
        const idx = this._matchState(item);
        if (idx < 0) continue;
        const node = this._cy.getElementById(STATE_LIST[idx]);
        if (item.value) {
            if (!node.hasClass('active')) {
                node.addClass('active');
                this._startPulse(node);      // 呼吸脉冲
            }
        } else {
            node.removeClass('active');      // PLC 位变 false → 立即恢复
        }
    }
}

关键点：每个位独立处理 true / false 。value=true → 加 active class + 脉冲；value=false → 移除 active class。避免只处理 true 导致状态无法清除的 bug。

6. 边虚线流动动效

js 复制代码

_startEdgeFlow() {
    const edges = this._cy.edges();
    let offset = 0;
    const step = () => {
        offset = (offset - 1 + 13) % 13;
        edges.style('line-dash-offset', offset);
        this._flowFrame = requestAnimationFrame(step);
    };
    this._flowFrame = requestAnimationFrame(step);
}

line-style: 'dashed' + line-dash-pattern + 每帧微调 offset，产生数据沿线路流动的视觉效果。注意：必须显式设置 line-style: 'dashed'------仅设 line-dash-pattern 不生效。另外 curve-style: 'taxi'（正交折线）不支持虚线，需用 bezier。

7. 节点呼吸脉冲

js 复制代码

_startPulse(node) {
    const w = 120, h = 44;
    const run = () => {
        if (!node.hasClass('active')) return;  // 状态变更时自动停止
        node.animation({
            style: { width: w + 8, height: h + 5 }, duration: 800
        }).play().promise('complete').then(() => {
            node.animation({
                style: { width: w, height: h }, duration: 800
            }).play().promise('complete').then(() => run());
        });
    };
    run();
}

放大→缩小循环，通过 hasClass('active') 检测自动停止，无需手动管理动画引用。

8. 拖拽 + 位置持久化

js 复制代码

// 拖拽结束 → 存储所有节点坐标到 localStorage
this._cy.on('dragfree', () => {
    const positions = {};
    this._cy.nodes().forEach(n => { positions[n.id()] = n.position(); });
    localStorage.setItem('node_positions', JSON.stringify(positions));
});

// 初始化 → 优先加载已保存位置
_loadPositions() {
    const saved = JSON.parse(localStorage.getItem('node_positions'));
    if (saved) {
        this._cy.nodes().forEach(n => {
            if (saved[n.id()]) n.position(saved[n.id()]);
        });
    }
}

// 重置 → 清存储 + Dagre 重新布局
_resetLayout() {
    localStorage.removeItem('node_positions');
    this._cy.layout({ name: 'dagre' }).run();
}

关于 Edge 虚线的一些坑

Cytoscape 虚线相关踩坑总结：

问题	原因	解决
`line-dash-pattern` 不生效	没设 `line-style: 'dashed'`	先设 `line-style`，再设 `pattern`
`taxi` 曲线无虚线	`curve-style: 'taxi'` 不支持虚线	改用 `bezier` 或 `segments`
`animation()` 驱动 offset 偶有抖动	动画 API 与样式共存时冲突	改用 `requestAnimationFrame` + `style()`

视觉效果总结

元素	样式
背景容器	浅灰蓝渐变 + 白色圆角边框 + 投影卡片
节点（默认）	白色圆角矩形，灰色描边，投影
节点（激活）	绿色填充 + 白字 + 绿色发光 + 呼吸脉冲
连线	深蓝灰色贝塞尔虚线，2.5px，带三角箭头
边操作图标	彩色圆角徽章覆盖在边中点
连线动效	虚线 offset 循环偏移，产生数据流动感
PLC 角标	右上角胶囊：绿底已连接 / 灰底未连接

最终指标

指标	值
框架	Preact 10 + Cytoscape.js 3.x
节点数	~20
边数	~20（含图标标记）
布局	Dagre 自动层次 + 横向拉伸
动效	边虚线流动 + 节点呼吸脉冲
交互	拖拽调整 + localStorage 持久化 + 重置
构建增量	~500 KB（含 Cytoscape + Dagre）
许可证	MIT
