基于图莫斯的CAN UDS升级上位机-LabVIEW版本（一）：TOOMOSS_OpenDev(CAN).vi

1. 引言

在基于图莫斯（TOOMOSS）USB转CAN适配器开发UDS升级上位机时，设备打开与初始化是整个软件栈的基石。无论后续要实现多复杂的UDS服务（如10会话切换、27安全访问、34-36-37下载流程），都离不开一个正确初始化并正常工作的CAN设备句柄。

TOOMOSS_OpenDev(CAN).vi 就是这个基石。它封装了图莫斯DLL中与设备管理相关的四个核心函数，完成从扫描设备 → 打开设备 → 获取波特率参数 → 初始化CAN通道的完整流程，最终输出一个有效的设备句柄供后续所有CAN通信子VI使用。

本文将详细拆解这个子VI的设计思路、前面板布局、程序框图实现以及关键结构体参数的配置方法。

2. 子VI功能概述

2.1 输入参数

控件	类型	默认值	说明
设备号	U8（0~5）	0	指定要打开的CAN设备序号，由`USB_ScanDevice`扫描结果决定
通道号	枚举（CAN1/CAN2）	CAN1	选择使用设备的CAN1还是CAN2通道
波特率	数值输入（单位Kbps）	500	CAN总线通信速率，如125、250、500、1000等

2.2 输出参数

控件	类型	说明
设备句柄	U32	成功打开设备后返回的句柄，后续所有CAN操作函数都需要传入此句柄
错误信息	字符串	初始化失败时的错误描述

2.3 调用的DLL函数

本子VI通过"调用库函数节点"（CLN）调用图莫斯USB2XXX库中的四个核心函数：

函数	功能
`USB_ScanDevice`	扫描并获取可用设备的句柄
`USB_OpenDevice`	打开指定设备
`CAN_GetCANSpeedArg`	根据波特率计算CAN初始化参数
`CAN_Init`	初始化CAN通道

3. 关键结构体：CAN_INIT_CONFIG

在调用CAN_Init之前，需要填充一个CAN_INIT_CONFIG结构体，它定义了CAN控制器的全部工作时序参数。

该结构体的定义如下：

复制代码

typedef struct _CAN_INIT_CONFIG
{
    unsigned int    CAN_BRP;    ///< 波特率预分频器，取值范围1~1024
    unsigned char   CAN_SJW;    ///< 同步跳转宽度，取值范围1~4
    unsigned char   CAN_BS1;    ///< 时间段1，取值范围1~16
    unsigned char   CAN_BS2;    ///< 时间段2，取值范围1~8
    unsigned char   CAN_Mode;   ///< CAN工作模式：0-正常，1-环回，2-静默，3-静默环回
    unsigned char   CAN_ABOM;   ///< 自动离线管理：0-禁止，1-使能
    unsigned char   CAN_NART;   ///< 报文重发管理：0-使能重传，1-禁止重传
    unsigned char   CAN_RFLM;   ///< FIFO锁定管理：0-新报文覆盖旧报文，1-丢弃新报文
    unsigned char   CAN_TXFP;   ///< 发送优先级管理：0-标识符决定，1-发送请求顺序决定
} CAN_INIT_CONFIG, *PCAN_INIT_CONFIG;

3.1 各成员详解

CAN_BRP（波特率预分频器）

计算公式为：CAN波特率 = 主频时钟 / (CAN_BRP * (CAN_SJW + CAN_BS1 + CAN_BS2))

该值由CAN_GetCANSpeedArg函数根据用户指定的波特率自动计算，开发者无需手动配置。

CAN_SJW（同步跳转宽度）

指定CAN控制器在重新同步时允许调整的最大时间量子数。取值范围1~4，通常取1或2即可满足绝大多数应用场景。

CAN_BS1 / CAN_BS2（时间段1 / 时间段2）

共同决定了一个位时间的采样点位置。典型配置中，BS1占位时间的60%~80%，BS2占剩余部分。

CAN_Mode（工作模式）

0（正常模式）：标准CAN通信模式，适用于实际车载或测试环境。
1（环回模式）：数据在内部环回，不实际发送到总线，适合自测。
2（静默模式）：只接收不发送，用于总线监听。
3（静默环回模式）：环回+静默的组合。

CAN_ABOM（自动离线管理）

0：禁止自动恢复，设备离线后需手动恢复。
1：使能自动恢复，设备检测到总线恢复后自动重新加入通信。

CAN_NART（报文重发管理）

0：使能自动重传（标准CAN行为）。
1：禁止自动重传，适用于对实时性要求极高的场景。

CAN_RFLM（FIFO锁定管理）

0：新报文覆盖旧报文（FIFO溢出时）。
1：丢弃新报文，保留旧报文。

CAN_TXFP（发送优先级管理）

0：按CAN标识符决定发送优先级（ID越小优先级越高）。
1：按发送请求的先后顺序决定。

4. 程序框图设计

4.1 整体流程

复制代码

4.2 第一步：扫描设备

调用USB_ScanDevice函数扫描当前连接的图莫斯设备：

参数：pDevHandle（输出参数，存储扫描到的设备句柄）
返回值：扫描到的设备数量。若为0，表示没有扫描到任何设备

在LabVIEW中通过CLN节点调用时，pDevHandle应配置为指向U32的指针类型，调用后返回实际扫描到的设备数量。

4.3 第二步：打开设备

调用USB_OpenDevice打开指定序号的设备：

参数：设备号（0~5）
返回值：0表示打开失败，1表示打开成功

4.4 第三步：获取波特率参数

调用CAN_GetCANSpeedArg根据用户选择的波特率计算CAN_INIT_CONFIG结构体的各成员值：

输入：设备句柄、波特率（单位bps）
输出：填充好的CAN_INIT_CONFIG结构体

4.5 第四步：初始化CAN通道

调用CAN_Init完成CAN控制器的初始化：

参数：设备句柄、CAN通道索引（0或1）、CAN_INIT_CONFIG结构体指针
返回值：0表示初始化成功，非0表示失败

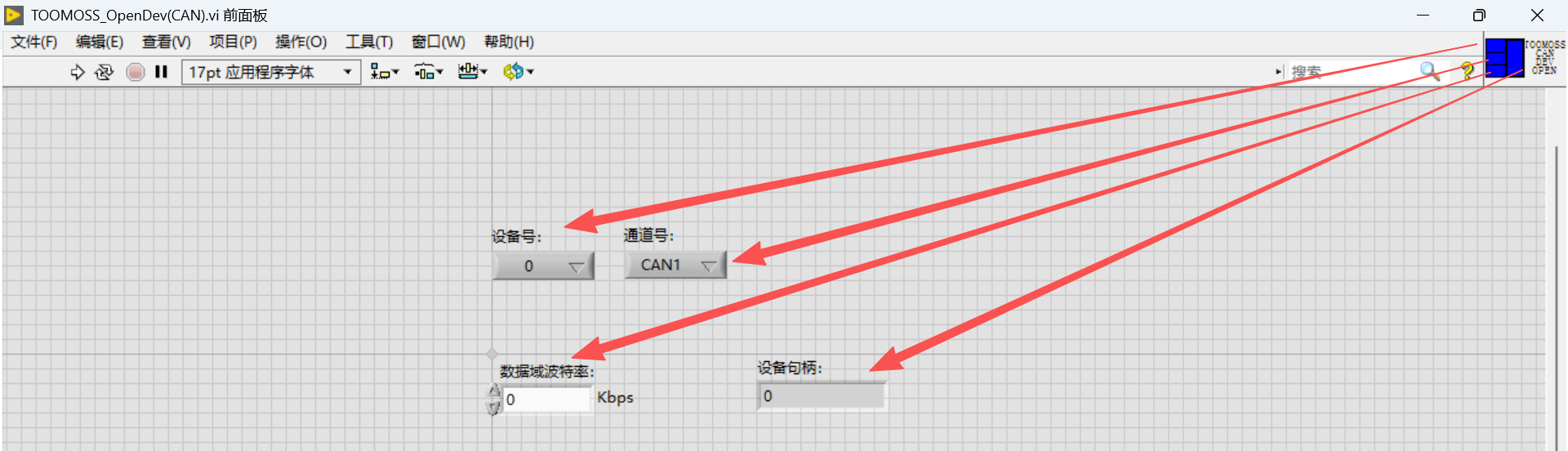

5. 前面板设计

前面板包含4个核心控件，布局简洁清晰：

6. 关键CLN节点配置

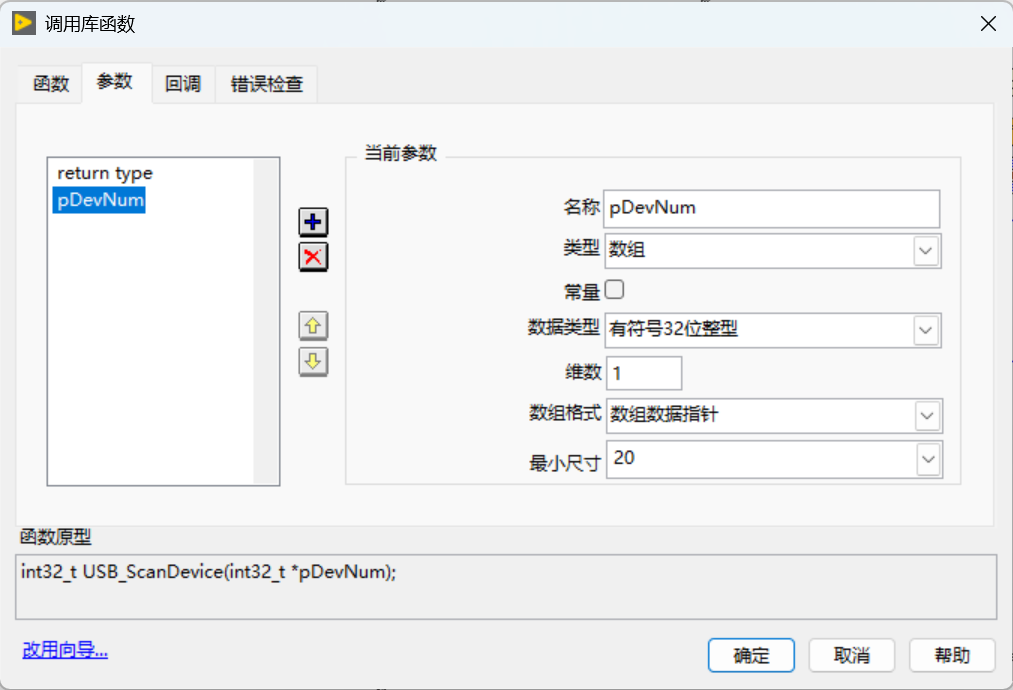

6.1 USB_ScanDevice

配置项	设置
函数名	`USB_ScanDevice`
调用规范	`stdcall (WINAPI)`
参数1	`pDevHandle` → 指向U32的数值数据指针（输出）
返回值	有符号32位整数（扫描到的设备数量）

6.2 USB_OpenDevice

配置项	设置
函数名	`USB_OpenDevice`
调用规范	`stdcall (WINAPI)`
参数1	设备号 → 无符号8位整数（输入）
返回值	有符号32位整数（0失败/1成功）

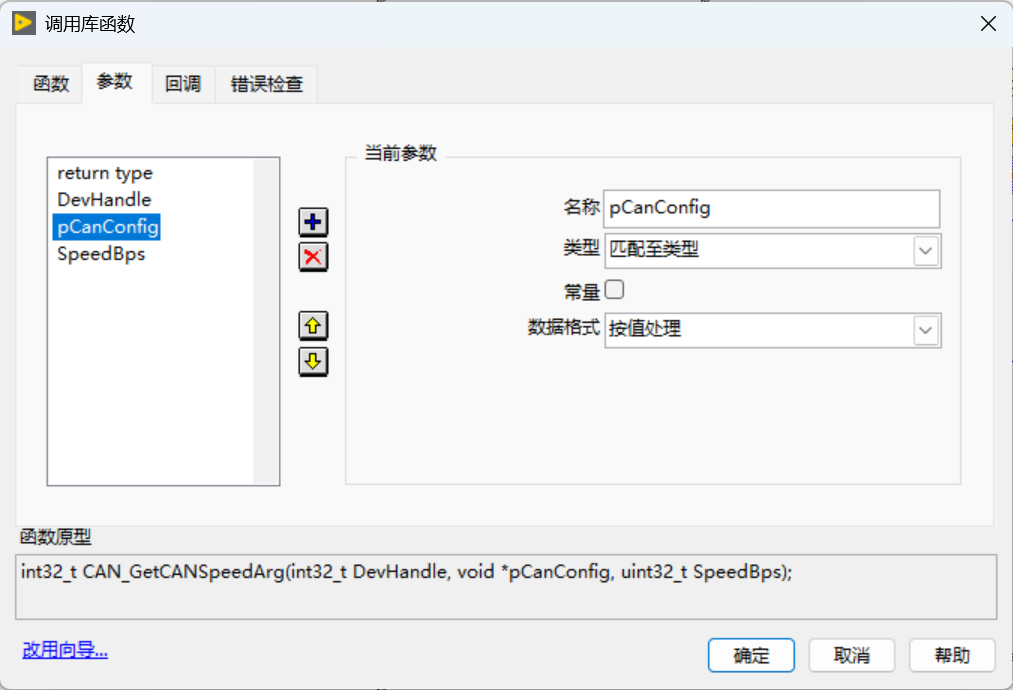

6.3 CAN_GetCANSpeedArg

配置项	设置
函数名	`CAN_GetCANSpeedArg`
调用规范	`stdcall (WINAPI)`
参数1	设备句柄 → 无符号32位整数（输入）
参数2	`pCanConfig` → 指向`CAN_INIT_CONFIG`结构体的指针（输出）
参数3	波特率 → 无符号32位整数（输入，单位bps）
返回值	有符号32位整数（0成功/非0失败）

6.4 CAN_Init

配置项	设置
函数名	`CAN_Init`
调用规范	`stdcall (WINAPI)`
参数1	设备句柄 → 无符号32位整数（输入）
参数2	CAN索引 → 无符号8位整数（输入，0或1）
参数3	`pCanConfig` → 指向`CAN_INIT_CONFIG`结构体的指针（输入）
返回值	有符号32位整数（0成功/非0失败）

7. 错误处理

子VI应在以下环节进行错误检查并返回明确的错误信息：

错误场景	返回信息
`USB_ScanDevice`返回0	"未检测到图莫斯设备，请检查连接"
`USB_OpenDevice`返回0	"打开设备失败，请检查设备号是否正确"
`CAN_GetCANSpeedArg`返回非0	"获取波特率参数失败，请检查波特率设置"
`CAN_Init`返回非0	"CAN初始化失败，请检查通道号和波特率"

8. 测试验证

连接图莫斯USB转CAN适配器到电脑。
在子VI前面板设置设备号=0，通道号=CAN1，波特率=500Kbps。
运行子VI，观察设备句柄是否输出非0值。
如输出0或错误信息，检查设备连接和驱动安装。

9. 总结

TOOMOSS_OpenDev(CAN).vi封装了图莫斯CAN设备从扫描到初始化的完整流程，是该UDS升级上位机系列中最基础的子VI 。后续所有涉及CAN通信的子VI（如TOOMOSS_SendAndWaitResp.vi、TOOMOSS_SID10_RequestSession.vi等）都依赖它输出的设备句柄。

理解CAN_INIT_CONFIG结构体各成员的含义，有助于在遇到CAN通信异常时快速定位问题（如波特率不匹配、模式配置错误等）。

下一篇将介绍 TOOMOSS_SendAndWaitResp.vi ------ 核心通信基座，敬请期待。
