一、 VNA 硬件架构与工作逻辑
矢量网络分析仪（VNA）的核心逻辑是：输出已知射频信号，分离并对比入射波、反射波与传输波的幅度与相位。

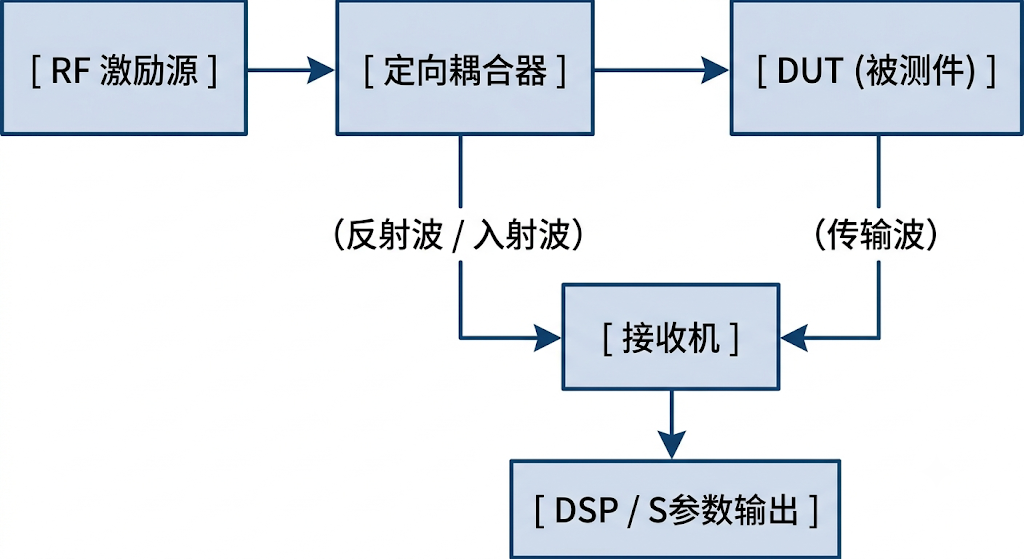

核心硬件组件拆解
|---------------------------------|------------------------------------------------|
| 组件名称 | 核心功能与链路定位 |
| RF 激励源 (RF Source) | 产生高稳定性、精密调谐的正弦波信号（设定频率与功率）。系统按频点扫频测量。 |
| 定向耦合器 (Directional Coupler) | 关键无源器件，利用电磁耦合实现方向选择性，从主干链路中精准分离入射波与反射波。 |
| 接收机 (Receivers) | 高灵敏度相干检测单元，下变频后测量各端口信号相对于源信号的幅度 与相位。 |
| 数据处理系统 (Processor) | 采集接收机原始比值数据，经校准算法修正后计算 S 参数，并在史密斯圆图或对数幅度曲线上呈现。 |
二、 关键 S 参数的测试链路分析
1. 反射系数与输入回波损耗 (S_11) 测量
- 测量路径 ：
- Port 1 发出激励信号进入 DUT 输入端口。
- DUT 阻抗不匹配导致部分能量反射，内部定向耦合器抽取反射波。
- 接收机对比反射信号与原始入射信号的矢量比值，得出 S_11。
- 测试要点与校准（SOLT） ：
- 未校准的原始数据毫无价值 。测试前必须在测试缆线末端进行 SOLT 标准件校准，以消除电缆损耗、相位偏移和端口失配引起的系统误差。
- Short ( 短路) ：全反射，相位偏移 180°。
- Open ( 开路) ：全反射，相位偏移 0°。
- Load ( 负载) ：标准 50Ω匹配，零反射（吸收全部功率）。
- Thru ( 直通) ：连接 Port 1/Port 2，校准缆线插损与相移。
2. 正向传输系数与增益/插损 (S_21) 测量
- 测量路径 ：
- Port 1 发射信号穿过 DUT，从 Port 2 输出。
- Port 2 接收机采样传输信号，与 Port 1 激励源进行矢量比对。
- 电路设计视角 ：
- 功放 (PA) ：S_21 > 0 dB，表征功率增益。
- 滤波器/电缆 ：S_21< 0 dB，表征插入损耗。
- 对低噪声放大器（LNA）或相位平衡器件，除了幅度平坦度外，S_21 相位特性的精确评估对系统级联抑制与相位匹配至关重要。
三、 标准双端口 S 参数定义表
在 50Ω 特性阻抗体系下，双端口网络的电学特性完全由以下四组 S 参数表征：
|--------------|----------|-----------------------------------|-----------------------------------------|
| S 参数 | 专业术语 | 常用测试指标 | 工程含义说明 |
| S_11 | 输入反射系数 | 输入回波损耗 (Return Loss) / VSWR | 表征 Port 1 端口阻抗匹配程度（弹回的信号比例）。 |
| S_21 | 正向传输系数 | 增益 (Gain) / 插入损耗 (Insertion Loss) | 表征信号从 Port 1 传输至 Port 2 的传输效率。 |
| S_22 | 输出反射系数 | 输出回波损耗 (Return Loss) | 表征 Port 2 端口阻抗匹配程度。 |
| S_12 | 反向传输系数 | 反向隔离度 (Reverse Isolation) | 表征从 Port 2 泄漏回 Port 1 的信号量（评估链路自激与稳定性）。 |
研发/FAE 调试结论 ：设计高性能 LNA 时，指标目标必须锁定为：极低的S_11 （良好输入匹配）、高 S_21 （充足增益）以及极低的 S_12（防止反向泄漏引发自激）。
写在最后： 了解矢量网络分析仪 (VNA) 如何使用耦合器和接收器来测量波形，就能揭开 S 参数的神秘面纱。这些实用知识能让你在任何项目中都成为更自信、更高效的射频工程师。
