LVS企业级实战

一、什么是集群

集群：：CLuster，集群是为了解决某个特定问题，将多台计算机组合起来形成单个系统，也就是同一个业务系统，部署在多台服务器上，集群中，每一台服务器实现的功能没有差别，数据和代码都是一样的

其核心设计目标可归纳为三点：

1.可扩展性：通过动态增加节点数量，线性提升系统的整体处理能力。

2.高可用性：消除单点故障，当部分节点发生宕机或网络中断时，业务仍能持续对外提供服务。

3.高性价比：利用通用标准硬件，替代昂贵的小型机或大型机，降低建设与运维成本。

简单来说 就是，你开了一家小饭馆，一开始只有一个厨师（一台服务器） 。他能炒菜、能切菜，客人少的时候没问题。

但突然客人爆满，一个厨师累死也炒不完。于是你雇了10个厨师（10台服务器） ，让他们一起在厨房里炒菜。这10个厨师组成的团队 ，就叫做**"集群"**。

核心目的就两个：

1.扛得住（人多力量大，处理任务快）。

2.不怕倒（就算有2个厨师请假生病了，剩下8个还能继续干活，饭馆不会停业）。

二、集群的分类

Cluster常见的三种类型

**1.LB：**Load Balancing（负载均衡）有多个主机组成，每个主机只承担一部分访问

**2.HA：**High Availability（高可用）SPOF（single Point Of failure）

MTBF:Mean Time Between Failure 平均无故障时间，正常时间MTTR:Mean Time To Restoration

（ repair）平均恢复前时间，故障时间 A=MTBF/（MTBF+MTTR） (0,1)：99%, 99.5%, 99.9%,

99.99%, 99.999%

SLA：Service level agreement（服务等级协议）是在一定开销下为保障服务的性能和可用性，服

务提供商与用户间定义的一种双方认可的协定。通常这个开销是驱动提供服务质量的主要因素。在

常规的领域中，总是设定所谓的三个9，四个9来进行表示，当没有达到这种水平的时候，就会有一

些列的惩罚措施，而运维，最主要的目标就是达成这种服务水平。

停机时间又分为两种，一种是计划内停机时间，一种是计划外停机时间，而运维则主要关注计划外

停机时间

**3.HPC：**High-performance computing（高性能计算，国家战略资源）

分类	官方术语	核心机制	应用场景
高可用集群	High Availability (HA)	通过主备（Active-Standby）或主主（Active-Active）模式，结合心跳检测与故障转移机制，确保系统服务不中断。	关键业务数据库、核心网络网关、金融交易系统。
负载均衡集群	Load Balancing (LB)	将大量并发的客户端请求，依据特定调度算法（如轮询、加权最小连接数）分发至后端多个节点，以分摊系统压力。	Web服务器集群、应用服务器前端、大型门户网站入口。
高性能计算集群	High Performance Computing (HPC)	将大型复杂计算任务分解为多个子任务，分配给所有节点进行并行计算，最终汇总结果。	气象预测、基因测序、物理仿真、电影特效渲染。

简单来说就是

分类	通俗叫法	它是干嘛的？	饭店例子
1. 高可用集群（HA）	"备胎集群"	保证7x24小时不宕机 。主服务器干活，备胎服务器在旁边睡大觉。一旦主服务器坏了，备胎秒级上岗，用户完全感觉不到中断。	饭馆有2个主厨 ，一个在炒菜（主），一个在旁边喝茶（备）。炒菜的那个突然晕倒，喝茶的立刻扔掉茶杯冲上去炒菜，客人不会吃不上饭。
2. 负载均衡集群（LB）	"分摊压力集群"	把大量的用户请求平分给后面的多台服务器，防止某一台被累死。	门口有个**"叫号经理"** ，来了100个客人，他把前50个分给后厨1-5号厨师，后50个分给6-10号厨师。大家都不累，出菜还快。
3. 高性能计算集群（HPC）	"抱团死磕集群"	把一个大任务切成无数小块，让所有电脑一起算，最后汇总结果。专门用来搞科学研究、天气预报、电影特效渲染。	要切10万根葱花 ，一个厨师要切一天。于是叫来100个厨师，每人切1000根 ，最后合在一起，10分钟搞定。

三、LVS的作用

LVS（Linux Virtual Server，Linux虚拟服务器） ，是内置于 Linux 内核中的一种四层负载均衡解决方案 。它在集群架构中扮演**流量调度器（Director）**的角色。

其核心作用具体体现在以下三个方面：

1.请求分发与流量调度：LVS 作为所有客户端请求的唯一入口，根据预先配置的调度算法（如轮询、加权最小连接数、目标地址散列等），将到达的数据包高效地转发至后端的真实服务器（Real Server），从而实现业务流量的合理分摊。

2.服务透明化与抽象 ：LVS 将后端的多台真实服务器虚拟化为一个单一的虚拟服务 IP（VIP）。对客户端而言，它只感知到 LVS 提供的 VIP，无需关注后端节点的具体拓扑结构与状态变化，有效隔离了后端服务器的维护操作对用户的影响。

3.内核级高并发处理：LVS 工作于 Linux 内核空间（Netfilter 框架），其数据转发不经过用户态与内核态的频繁切换，因此具有极高的吞吐量和极低的响应延迟，能够支撑千万级并发的连接请求，是构建大规模高可用集群架构的核心基础组件。

简单来说就是一句话概括： LVS就是上面提到的**"叫号经理"** （即负载均衡器 ），它是专门用来干**"分流"**这个活的。

LVS的具体作用（干三件事）：

1.当大门口的"总接待"：所有客人（用户请求）都只找LVS。LVS根据后面厨师的忙碌程度，决定把这个客人派给谁。

2."看人下菜碟"的调度：它可以用不同策略分配，比如"轮着来"（一人一个）、"谁闲给谁"（最少连接数）、"按权重"（厉害的厨师多分点）。

3.做"隐形守护者" ：对于客人（用户）来说，他们只认识LVS这一个IP地址 ，根本不知道后面有10台真实服务器。LVS把客人的请求转过去，再把做好的菜端回来给客人，客人以为全程都是LVS一个人在服务。

最关键的优势： LVS工作在Linux内核层面，速度极快，抗并发能力超强（像淘宝双11那种级别它都能顶住）。

四、LVS的4种模式及原理

1.lvs-nat ： 修改请求报文的目标IP,多目标IP的DNAT
本质是多目标IP的DNAT，通过将请求报文中的目标地址和目标端口修改为某挑出的RS的RIP和

PORT实现转发。

RIP和DIP应在同一个IP网络，且应使用私网地址;RS的网关要指向DIP

请求报文和响应报文都必须经由Director转发，Director易于成为系统瓶颈

支持端口映射，可修改请求报文的目标PORT

VS必须是Linux系统，RS可以是任意OS系统

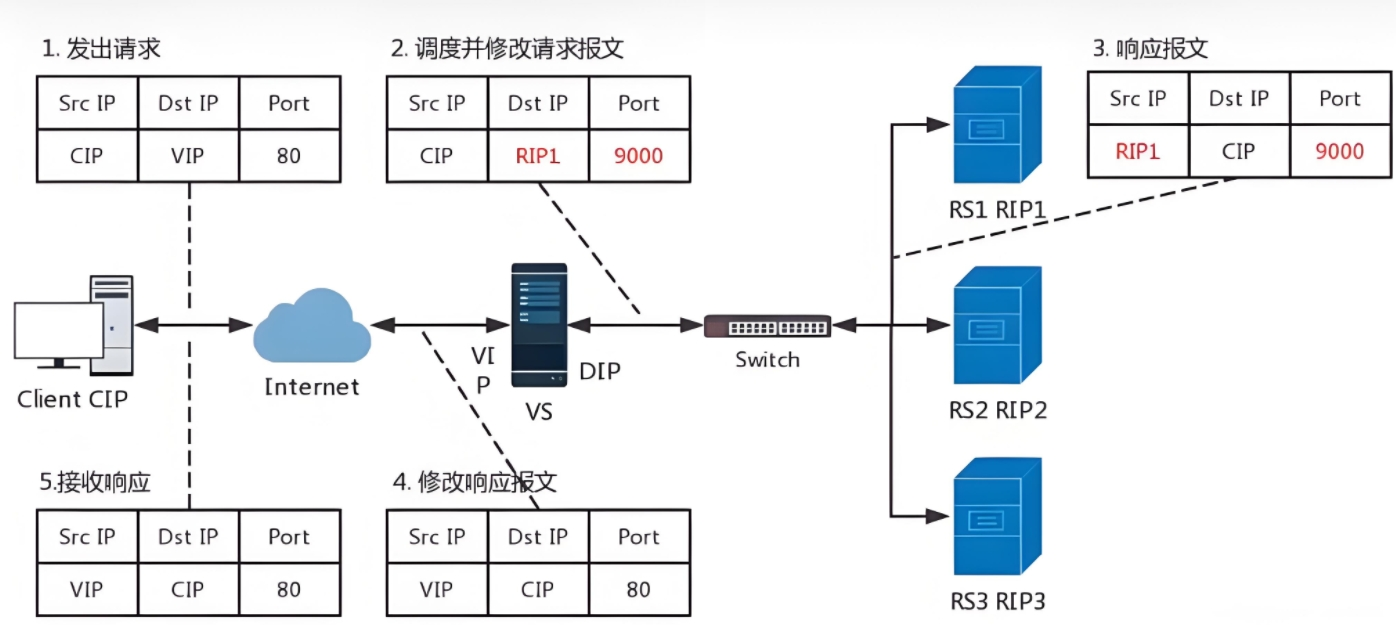

nat模式数据逻辑

（1）.客户端发送访问请求，请求数据包中含有请求来源（cip），访问目标地址（VIP）访问目标端口 （9000port）

（2）VS服务器接收到访问请求做DNAT把请求数据包中的目的地由VIP换成RS的RIP和相应端口

（3）RS1相应请求，发送响应数据包，包中的相应保温为数据来源（RIP1）响应目标（CIP）相

应端口（9000port）

（4）VS服务器接收到响应数据包，改变包中的数据来源（RIP1-->VIP）,响应目标端口（9000--

>80）

（5）VS服务器把修改过报文的响应数据包回传给客户端

（6）lvs的NAT模式接收和返回客户端数据包时都要经过lvs的调度机，所以lvs的调度机容易阻塞

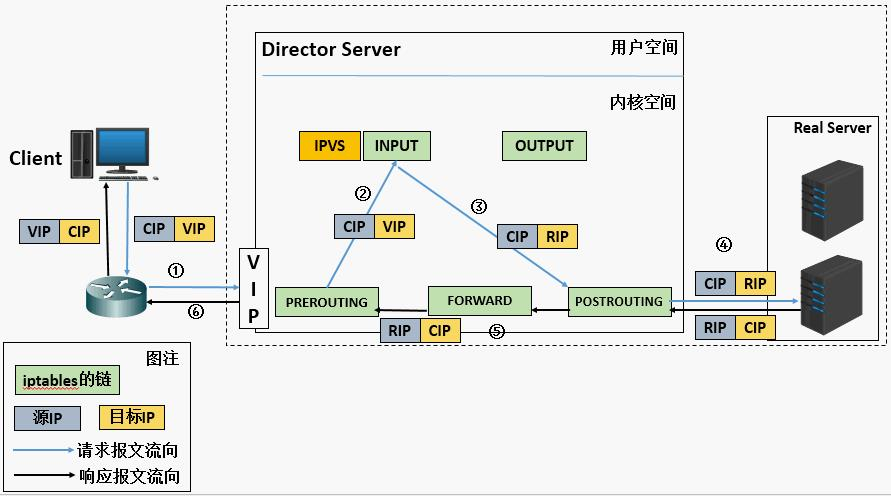

客户请求到达vip后进入PREROUTING,在没有ipvs的时候因该进入本机INPUT,当IPVS存在后访问

请求在通 过PREROUTING后被ipvs结果并作nat转发

因为ipvs的作用点是在PREROUTING和INPUT链之间，所以如果在prerouting中设定规则会干扰

ipvs的工 作。所以在做lvs时要把iptables的火墙策略全清理掉。

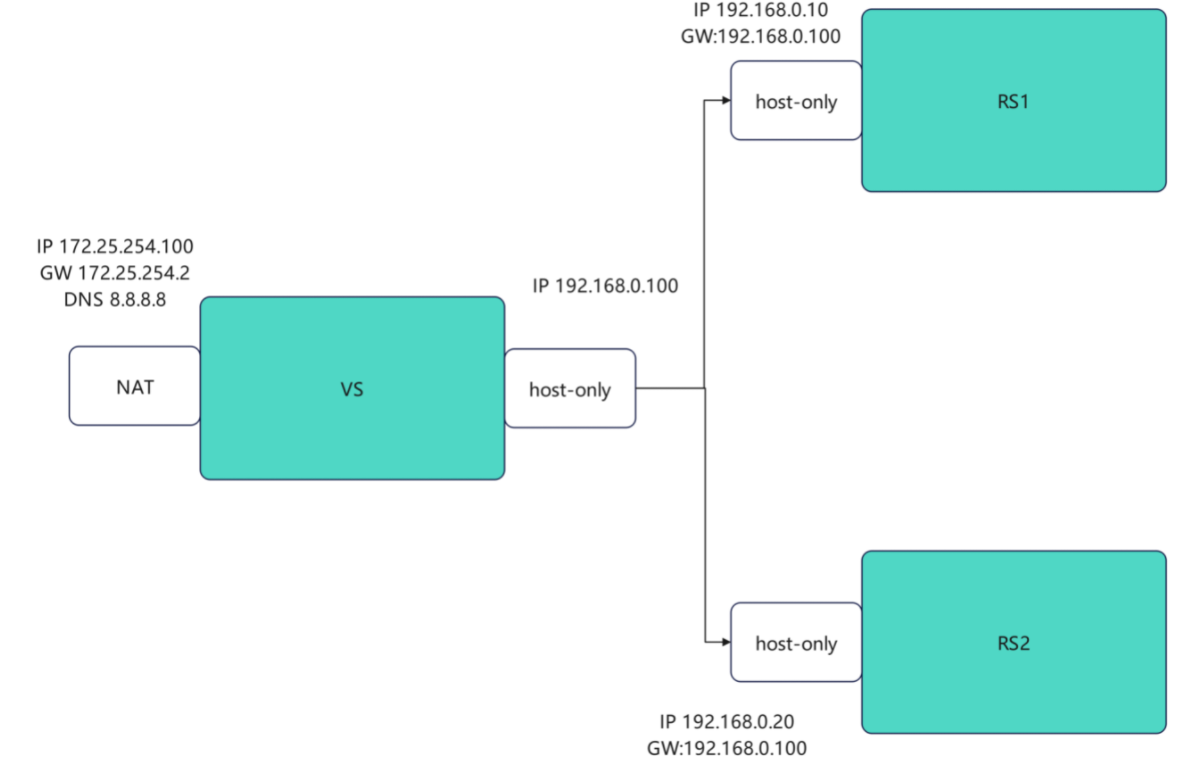

2.nat模式下的实战案例

（1）.Director 服务器采用双网卡，一个是桥接网卡连接外网，一个是仅主机网卡与后端Web服务

器相连

（2）Web服务器采用仅主机网卡与director相连

（3）Web服务器网关指向192.168.0.100

（4）后端web服务器不需要连接外网

实验环境

vs主机中

[root@vsnode ~]# vmset.sh eth0 172.25.254.100 vsnode
[root@vsnode ~]# vmset.sh eth1 192.168.0.100 vsnode noroute

RS1

#设定网络
[root@RS1 ~]# vmset.sh eth0 192.168.0.10 RS1 noroute
[root@RS1 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100
[root@RS1 ~]# nmcli connection reload
[root@RS1 ~]# nmcli connection up eth0
[root@RS1 ~]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.0.100   0.0.0.0         UG    100    0        0 eth0
192.168.0.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0


#设定访问业务真实数据
[root@RS1 ~]# dnf install httpd -y
[root@RS1 ~]# systemctl enable --now httpd
[root@RS1 ~]# echo RS1 - 192.168.0.10 > /var/www/html/index.html

RS2

#设定网络
[root@RS2 ~]# vmset.sh eth0 192.168.0.20 RS2 noroute
[root@RS2 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100
[root@RS2 ~]# nmcli connection reload
[root@RS2 ~]# nmcli connection up eth0
[root@RS2 ~]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.0.100   0.0.0.0         UG    100    0        0 eth0
192.168.0.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0


#设定访问业务真实数据
[root@RS2 ~]# dnf install httpd -y
[root@RS2 ~]# systemctl enable --now httpd
[root@RS2 ~]# echo RS2 - 192.168.0.20 > /var/www/html/index.html

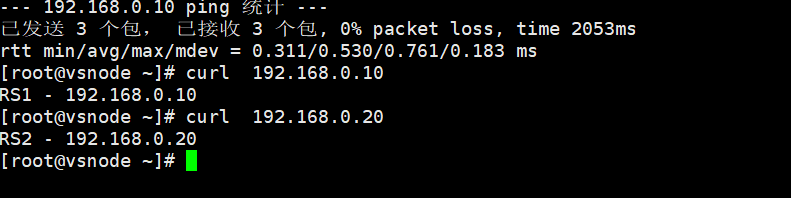

在vs主机中测试环境

[root@vsnode ~]# curl  192.168.0.10
RS1 - 192.168.0.10
[root@vsnode ~]# curl  192.168.0.20
RS2 - 192.168.0.20

环境测试

nat模式实现方法

vs

#1，开启内核路由功能
[root@vsnode ~]# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf
[root@vsnode ~]# sysctl  -p
net.ipv4.ip_forward = 1

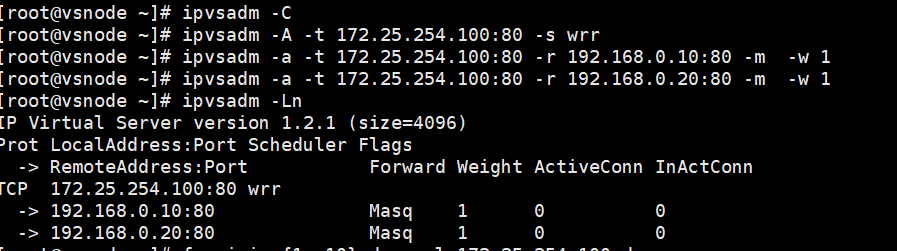

#2.编写策略
[root@vsnode ~]# ipvsadm -C
[root@vsnode ~]# ipvsadm -A -t 172.25.254.100:80 -s wrr
[root@vsnode ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.10:80 -m  -w 1
[root@vsnode ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.20:80 -m  -w 1
[root@vsnode ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.25.254.100:80 wrr
  -> 192.168.0.10:80              Masq    1      0          0
  -> 192.168.0.20:80              Masq    1      0          0


#测试
[root@vsnode ~]# for i in {1..10};do curl 172.25.254.100;done
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10


#更改权重
[root@vsnode ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.10:80 -m  -w 2
[root@vsnode ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.25.254.100:80 wrr
  -> 192.168.0.10:80              Masq    2      0          5
  -> 192.168.0.20:80              Masq    1      0          5

#测试
[root@vsnode ~]# for i in {1..10};do curl 172.25.254.100;done
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS1 - 192.168.0.10
RS2 - 192.168.0.20

测试

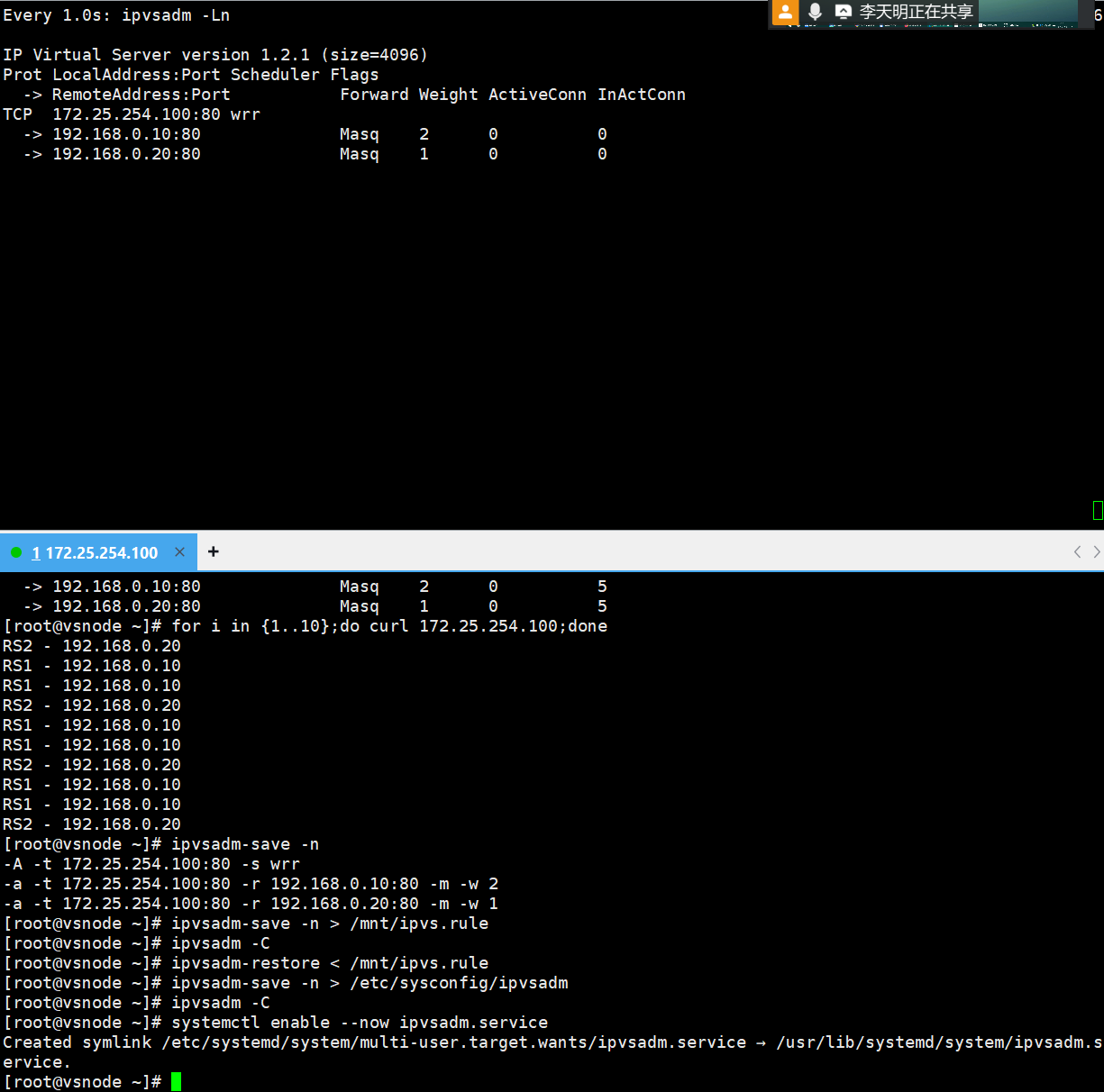

规则持久化

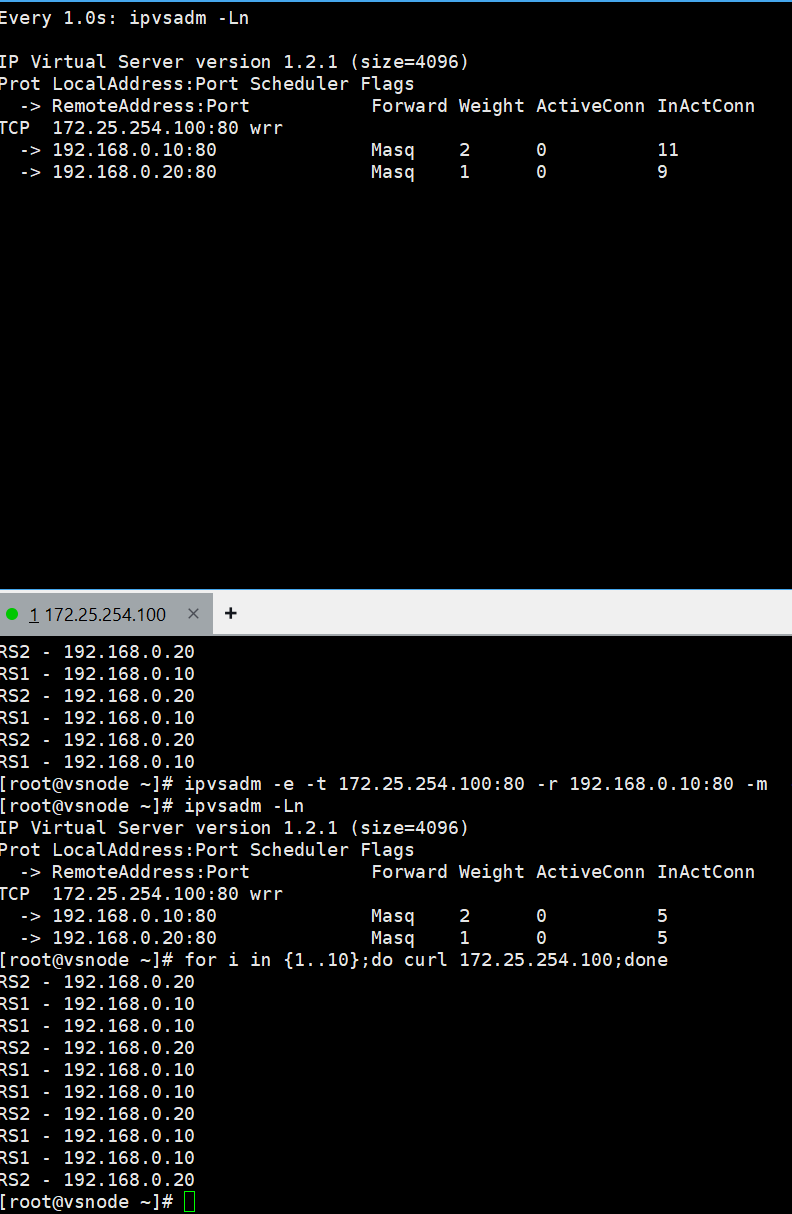

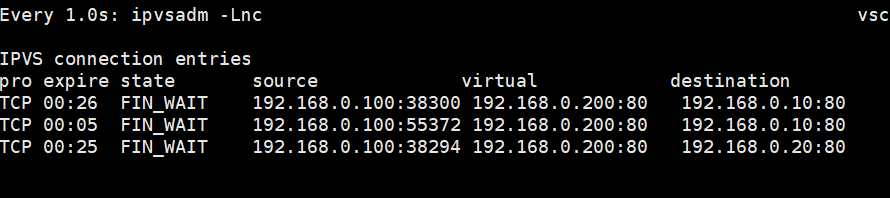

实验过程中可以用打开另一个shell并执行监控和命令的方式进行观察

[root@vsnode ~]# watch -n 1 ipvsadm -Ln

#利用自定义文件进行持久化
[root@vsnode ~]# ipvsadm-save -n
-A -t 172.25.254.100:80 -s wrr
-a -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 2
-a -t 172.25.254.100:80 -r 192.168.0.20:80 -m -w 1
[root@vsnode ~]# ipvsadm-save -n > /mnt/ipvs.rule
[root@vsnode ~]# ipvsadm -C
[root@vsnode ~]# ipvsadm-restore < /mnt/ipvs.rule


#利用守护进程进行规则持久化
[root@vsnode ~]# ipvsadm-save -n > /etc/sysconfig/ipvsadm
[root@vsnode ~]# ipvsadm -C
[root@vsnode ~]# systemctl enable --now ipvsadm.service
Created symlink /etc/systemd/system/multi-user.target.wants/ipvsadm.service → /usr/lib/systemd/system/ipvsadm.service.

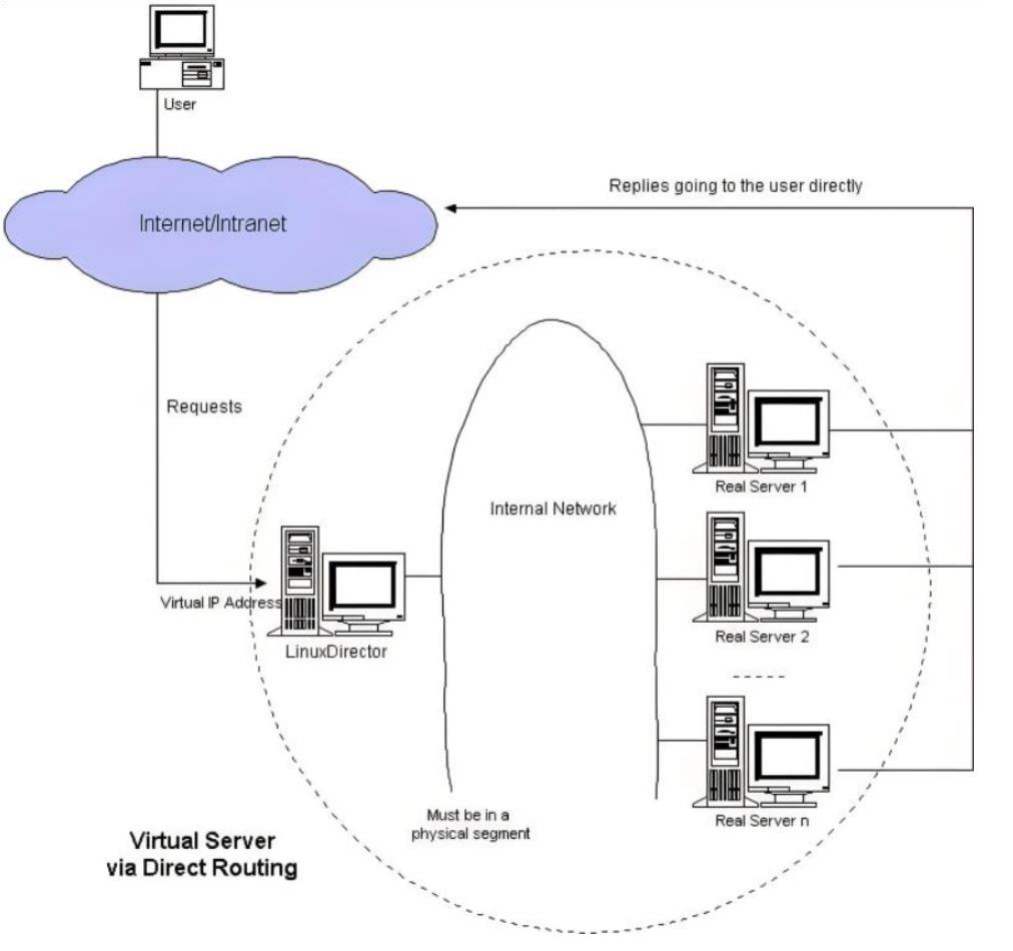

2.lvs-dr： 操纵封装新的MAC地址
DR：Direct Routing，直接路由，LVS默认模式,应用最广泛,通过为请求报文重新封装一个MAC首部进行

转发，源MAC是DIP所在的接口的MAC，目标MAC是某挑选出的RS的RIP所在接口的MAC地址；源 IP/PORT，以及目标IP/PORT均保持不变

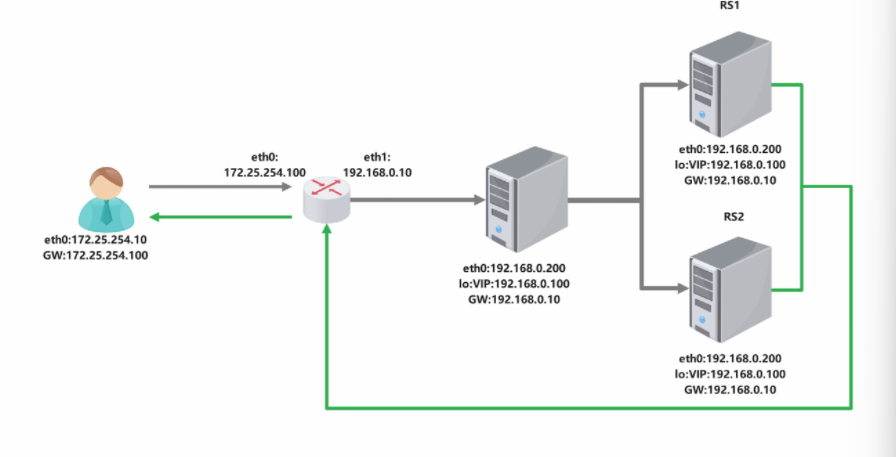

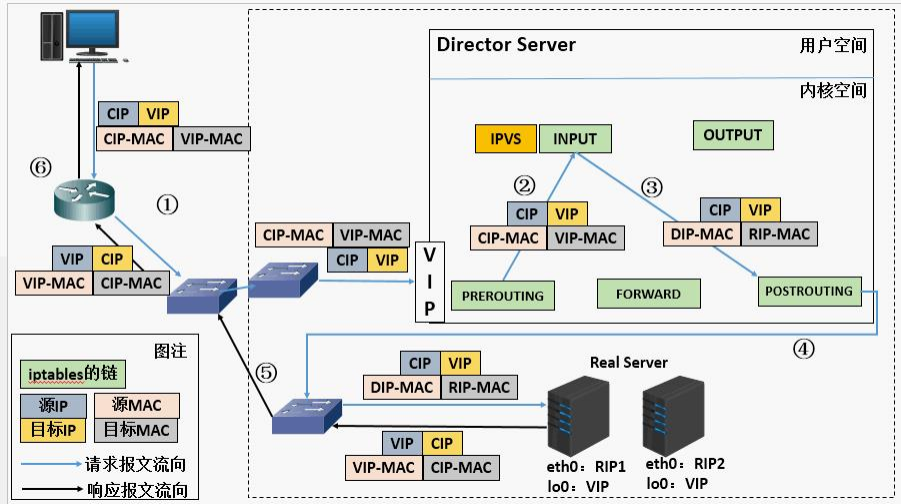

DR模式数据逻辑

在DR模式中，RS接收到访问请求后不需要回传给VS调度器，直接把回传数据发送给client，所以

RS和vs 上都要有vip

DR模式数据传输过程

（1）客户端发送数据帧给vs调度主机帧中内容为客户端IP+客户端的MAC+VIP+VIP的MAC

（2）VS调度主机接收到数据帧后把帧中的VIP的MAC该为RS1的MAC，此时帧中的数据为客户端

IP+客户端 的MAC+VIP+RS1的MAC

（3）RS1得到2中的数据包做出响应回传数据包，数据包中的内容为VIP+RS1的MAC+客户端IP+客户端IP的 MAC

DR****模式的特点

（1）Director和各RS都配置有VIP

（2）确保前端路由器将目标IP为VIP的请求报文发往Director

（3）在前端网关做静态绑定VIP和Director的MAC地址

在RS上使用arptables工具

arptables -A IN -d $VIP -j DROP
arptables -A OUT -s $VIP -j mangle --mangle-ip-s $RIP

在RS上修改内核参数以限制arp通告及应答级别

/proc/sys/net/ipv4/conf/all/arp_ignore
/proc/sys/net/ipv4/conf/all/arp_announce

（4）RS的RIP可以使用私网地址，也可以是公网地址；RIP与DIP在同一IP网络；

（5）RIP的网关不能指向DIP，以确保响应报文不会经由Director

（6）RS和Director要在同一个物理网络

（7）请求报文要经由Director，但响应报文不经由Director，而由RS直接发往Client

（8）不支持端口映射（端口不能修败）

（9）RS可使用大多数OS系统

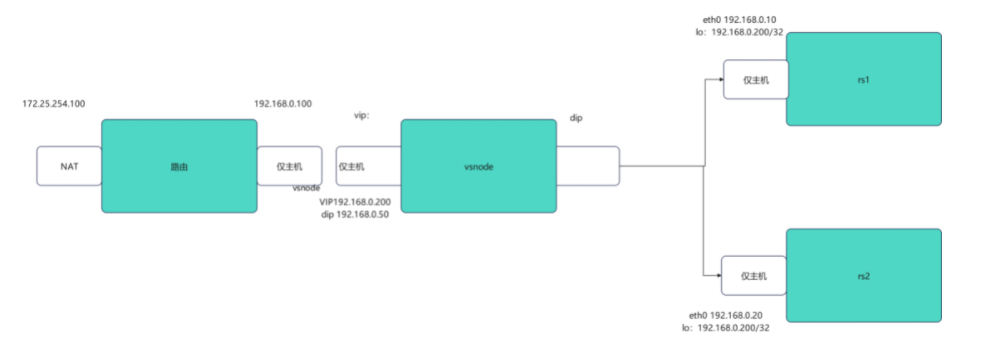

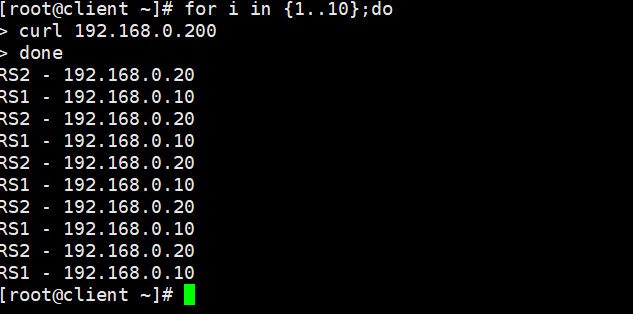

DR模式实战

在路由器中

#在路由器中
[root@router ~]# systemctl disable --now ipvsadm.service
Removed "/etc/systemd/system/multi-user.target.wants/ipvsadm.service".
[root@router ~]# ipvsadm -C

#在路由器中
[root@router ~]# vmset.sh eth0 172.25.254.100 vsnode
[root@router ~]# vmset.sh eth1 192.168.0.100 vsnode noroute、

#设定内核路由功能
[root@router ~]# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf
[root@router ~]# sysctl  -p
net.ipv4.ip_forward = 1

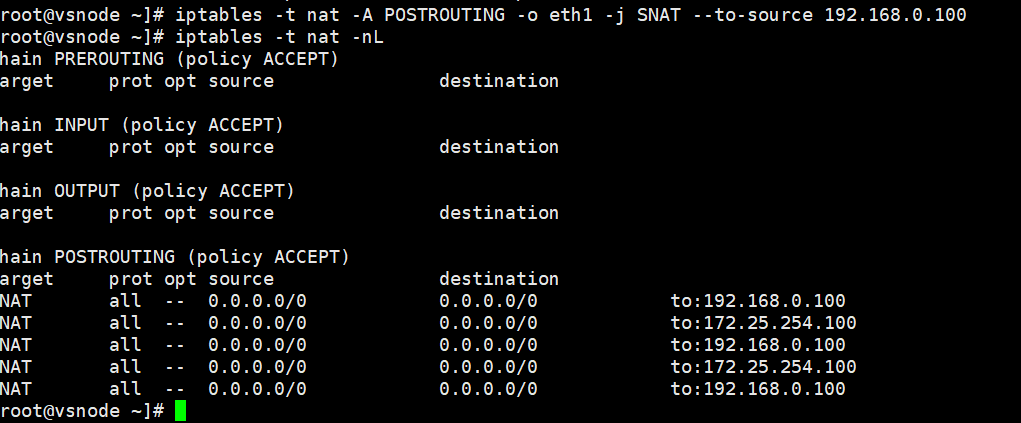

#数据转发策略
[root@router ~]# iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 192.168.0.100
[root@vsnode ~]# iptables -t nat -A POSTROUTING -o eth0 -j SNAT --to-source 172.25.254.100

vs中

#vsnode 调度器
[root@vsnode ~]# vmset.sh  eth0 192.168.0.50 vsnode  norouter
[root@vsnode ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
id=eth0
type=ethernet
interface-name=eth0


[ipv4]
method=manual
address1==192.168.0.50/24,192.168.0.100

[root@vsnode ~]# cd  /etc/NetworkManager/system-connections/
[root@vsnode system-connections]#  cp -p eth0.nmconnection lo.nmconnection

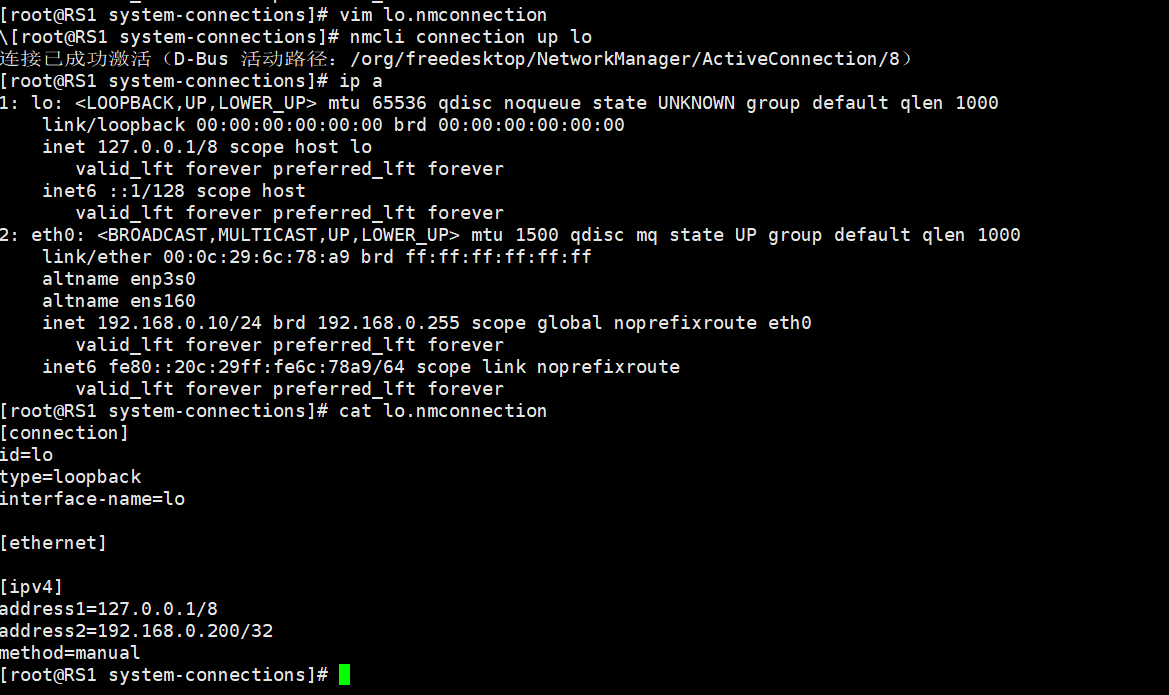

[root@vsnode system-connections]# vim lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo


[ipv4]
method=manual
address1==127.0.0.1/8
address2=192.168.0.200/32

[root@RS1 system-connections]# nmcli connection reload
[root@RS1 system-connections]# nmcli connection up eth0
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/7）
[root@RS1 system-connections]# nmcli connection up  lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/8）


#检测
root@vsnode system-connections]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.0.100   0.0.0.0         UG    100    0        0 eth0
192.168.0.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0
192.168.0.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0
[root@vsnode system-connections]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet 192.168.0.200/32 brd 192.168.0.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:41:e5:8b brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 192.168.0.50/24 brd 192.168.0.255 scope global secondary noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::e40:8975:6b9:fea8/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

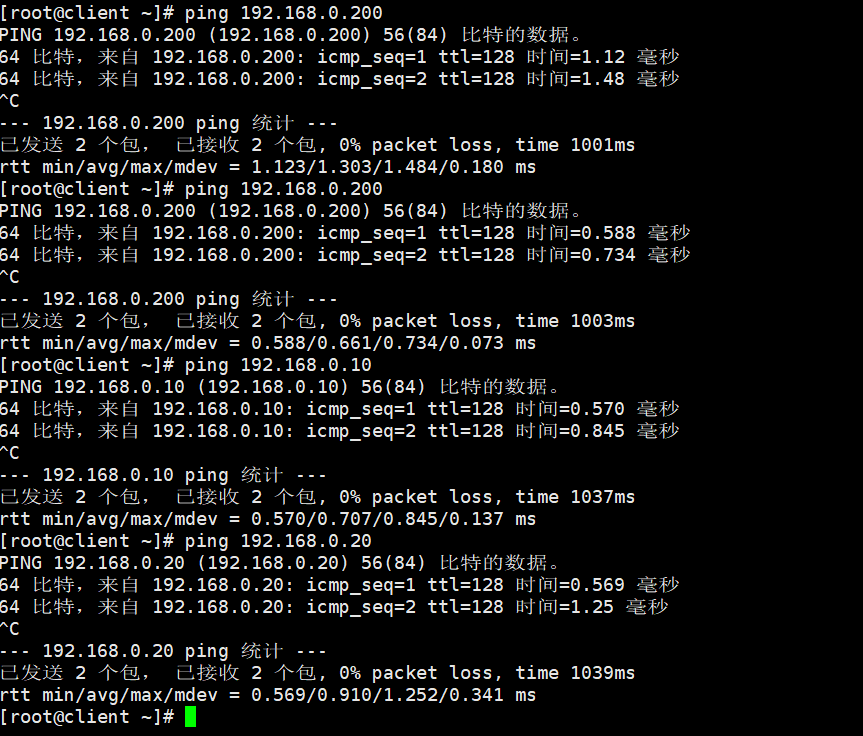

客户端

#客户端
[root@client ~]# vmset.sh  eth0 172.25.254.99 client norouter
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/4）
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:e5:75:af brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 172.25.254.99/24 brd 172.25.254.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:fee5:75af/64 scope link tentative noprefixroute
       valid_lft forever preferred_lft forever
client

[root@client ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
id=eth0
type=ethernet
interface-name=eth0


[ipv4]
method=manual
address1=172.25.254.99/24,172.25.254.100
dns=8.8.8.8;

[root@client ~]# nmcli connection reload
[root@client ~]# nmcli connection up eth0
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/5）
[root@client ~]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.25.254.100  0.0.0.0         UG    100    0        0 eth0
172.25.254.0    0.0.0.0         255.255.255.0   U     100    0        0 eth0

检测

[root@client ~]# ping 192.168.0.200
PING 192.168.0.200 (192.168.0.200) 56(84) 比特的数据。
64 比特，来自 192.168.0.200: icmp_seq=1 ttl=128 时间=1.08 毫秒

RS1

#RS1
[root@RS1 ~]# vmset.sh eth0 192.168.0.10 RS1 noroute
[root@RS1 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100
[root@RS1 ~]# nmcli connection reload
[root@RS1 ~]# nmcli connection up eth0
[root@RS1 ~]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.0.100   0.0.0.0         UG    100    0        0 eth0
192.168.0.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0

#在lo上设定vip
[root@RS1 ~]# cd /etc/NetworkManager/system-connections/
[root@RS1 system-connections]# cp -p eth0.nmconnection lo.nmconnection
[root@RS1 system-connections]# vim lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo

[ethernet]

[ipv4]
address1=127.0.0.1/8
address2=192.168.0.200/32
method=manual

[root@RS1 system-connections]# nmcli connection reload
[root@RS1 system-connections]# nmcli connection up lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6）
[root@RS1 system-connections]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet 192.168.0.200/32 scope global lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever

 #arp禁止响应
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

RS2

#RS2
[root@RS2 ~]# vmset.sh eth0 192.168.0.20 RS2 noroute
[root@RS2 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100
[root@RS2 ~]# nmcli connection reload
[root@RS2 ~]# nmcli connection up eth0
[root@RS2 ~]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.0.100   0.0.0.0         UG    100    0        0 eth0
192.168.0.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0

#在lo上设定vip
[root@RS2 ~]# cd /etc/NetworkManager/system-connections/
[root@RS2 system-connections]# cp -p eth0.nmconnection lo.nmconnection
[root@RS2 system-connections]# vim lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo

[ethernet]

[ipv4]
address1=127.0.0.1/8
address2=192.168.0.200/32
method=manual

[root@RS2 system-connections]# nmcli connection reload
[root@RS2 system-connections]# nmcli connection up lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6）
[root@RS2 system-connections]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet 192.168.0.200/32 scope global lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever

#arp禁止响应
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

3.lvs-tun ： 在原请求IP报文之外新加一个IP首部

转发方式：不修改请求报文的IP首部（源IP为CIP，目标IP为VIP），而在原IP报文之外再封装一个

IP首部 （源IP是DIP，目标IP是RIP），将报文发往挑选出的目标RS；RS直接响应给客户端（源

IP是VIP，目标IP 是CIP）

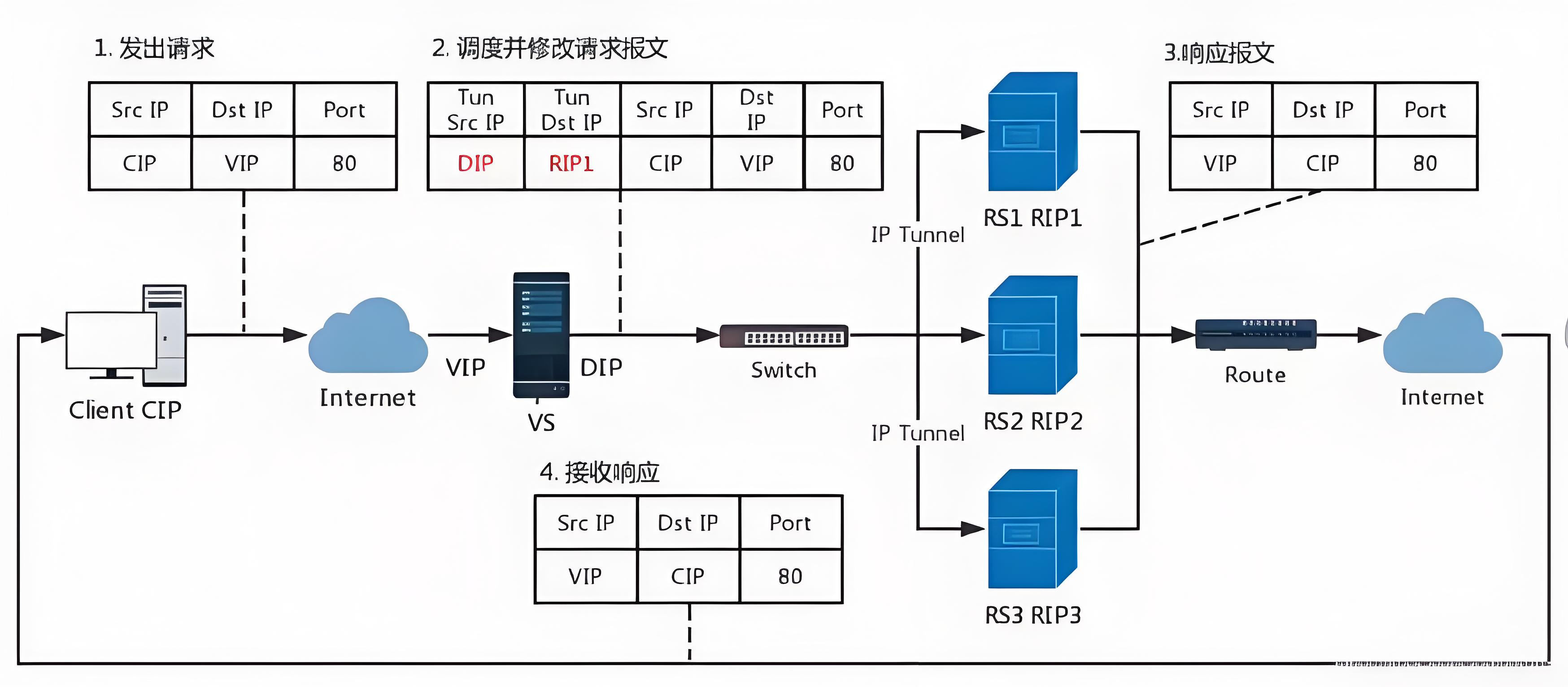

TUN模式数据传输过程

（1）客户端发送请求数据包，包内有源IP+vip+dport

（2）到达vs调度器后对客户端发送过来的数据包重新封装添加IP报文头，新添加的IP报文头中包含 TUNSRCIP(DIP)+TUNDESTIP(RSIP1)并发送到RS1

（3）RS收到VS调度器发送过来的数据包做出响应，生成的响应报文中包含SRCIP(VIP)+DSTI（CIP） +port，响应数据包通过网络直接回传给client

TUN****模式特点

（1）DIP, VIP, RIP都应该是公网地址

（2）RS的网关一般不能指向DIP

（3）请求报文要经由Director，但响应不能经由Director

（4）不支持端口映射

（5）RS的OS须支持隧道功能

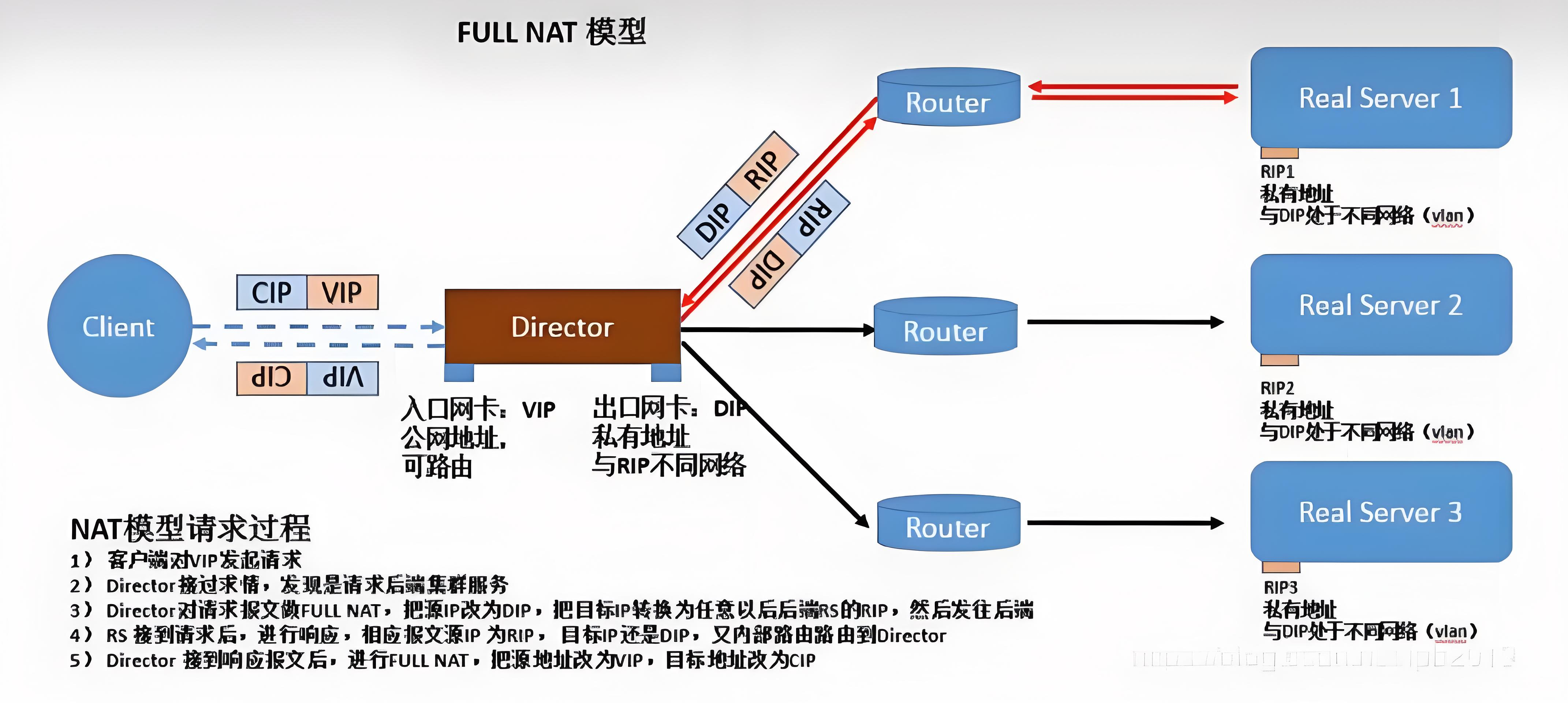

4.lvs-fullnat： 修改请求报文的源和目标IP

fullnat：通过同时修改请求报文的源IP地址和目标IP地址进行转发

CIP --> DIP

VIP --> RIP

（1）VIP是公网地址，RIP和DIP是私网地址，且通常不在同一IP网络；因此，RIP的网关一般不会指

向DIP

（2）RS收到的请求报文源地址是DIP，因此，只需响应给DIP；但Director还要将其发往Client

（3）请求和响应报文都经由Director

（4）支持端口映射

用通俗易懂的话来总结就是

LVS有4种工作模式，区别在于**"怎么把客人（请求）交给后厨（服务器），以及菜做好后怎么端给客人"**。

模式	通俗叫法	怎么工作的？	优点	缺点
NAT模式	"大堂经理全包"	客人进门→经理接单→修改菜单上的桌号 （改目标IP）把单子给后厨→后厨做好菜→交回给经理 →经理再端给客人。进出都得经过经理。	配置简单，RS可以用任意操作系统	经理累死（进出都经过他，容易成为瓶颈）
DR模式	"经理只负责喊一嗓子"	客人进门→经理喊一嗓子"XX号桌的菜谁做？"→只改菜单上的"送菜窗口"地址 （改目标MAC地址）→后厨听到后自己做好、自己直接端给客人，不再经过经理。	性能最高，响应快	配置麻烦，经理和后厨必须在同一个楼层（同一网段）
TUN模式	"经理打电话远程派单"	和DR模式类似，但经理和后厨不在同一个地方 。经理把客人订单装进一个信封 （IP隧道封装），寄给远程的后厨。后厨做好后自己直接端给客人。	可以跨地域、跨网段部署	配置复杂，很少用
FULLNAT模式	"经理穿马甲全包"	和NAT模式类似，但经理不仅改桌号，还把自己的名字也改了 （同时改源IP和目标IP）。好处是经理和后厨可以在不同楼层（不要求同网段）。	部署灵活，不限制网络拓扑	性能最低（改动最多）

五、LVS 的13种调度算法

LVS就像一个交通警察，他站在所有请求的面前，决定 把每一个请求发给后台哪台服务器去处理。它用来做决定的13种调度算法可以分成两大类：

静态算法：仅根据算法本身进行调度，不考虑RS的负载情况。

用最通俗易懂的话来解释就是，静态算法就像是"死脑筋"，不管服务器忙不忙，都按照固定规则分发。

动态算法：主要根据每台RS当前的负载状态以及调度算法进行调度Overhead=value较小的RS将调度。

简单来说动态算法就像是"机灵鬼"，会看服务器当前谁更闲，再把活派给谁。

（一）、静态算法：按照固定规矩办事

1.RR（轮询），roundrobin，RS分别被调度，当RS配置有差别的时候不推荐。

原理解释：轮询就是按顺序，一个接一个地轮流分配，就像食堂打饭，窗口1.2.3.1.2.3.......轮流来

2.WRR(加权轮询)，Weighted RR，加权轮询根据RS的配置进行加权调度，性能差的RS被调度的次数少。

原理解释：加权轮询按权重比例分配，性能好的服务器多分点，性能好的窗口开两个打饭通道，普通窗口开一个，通道多的自然打饭快。

3.SH（源地址散列），Source Hashing，实现session sticky，源地址hash；将来自于同一个IP地址的请求始终发往第一次挑中的RS，从而实现会话绑定。

原理解释：SH根据来源地址（比如你的电脑IP）计算，始终分配给同一个服务器，就好比你是一个vip客户，无论办什么业务，都带你去找同一个专属客户经理。

计算逻辑：不是用公式比大小，而是通过一个数学函数，把IP地址算成一个"门牌号"，然后去一张事先准备好的"地址-服务器"对照表里找对应的服务器。

核心三步走

算"钥匙"：把IP地址（一串数字）通过哈希函数，算出一个整数（哈希值）。

找"门牌号"：用哈希值对哈希表的大小（桶的数量）取余数，得到桶的索引。

取"服务器"：去哈希表的这个索引桶里，取出对应的真实服务器IP。

4.DH（目标地址散列），Destination Hashing，目标地址哈希，第一次轮询调度至RS，后续将发往同一个目标地址的请求始终转发至第一次挑中的RS，典型使用场景是正向代理缓存场景中的负载均衡，如：宽带运营商。

原理解释：DH根据目标IP地址（比如请求的网站IP）计算，始终分配给同一台服务器，就如去特定楼层办业务，永远都去指定的那个柜台。

计算逻辑：不是用公式比大小，而是通过一个数学函数，把IP地址算成一个"门牌号"，然后去一张事先准备好的"地址-服务器"对照表里找对应的服务器。

核心三步走

算"钥匙"：把IP地址（一串数字）通过哈希函数，算出一个整数（哈希值）。

找"门牌号"：用哈希值对哈希表的大小（桶的数量）取余数，得到桶的索引。

取"服务器"：去哈希表的这个索引桶里，取出对应的真实服务器IP。

具体例子

假设我们有 3台后端服务器：

S1 (192.168.1.10)

S2 (192.168.1.20)

S3 (192.168.1.30)

LVS内部维护了一张 哈希表，表里有 4个桶（索引为 0, 1, 2, 3），事先把服务器分配到了不同的桶里（这只是个示例分配）：

桶索引	分配的服务器
0	S1
1	S2
2	S3
3	S1

场景：客户端 192.168.1.100 第一次访问

第1步：计算哈希值（算"钥匙"）

把点分十进制的IP转成一个整数。

192.168.1.100 对应的整数是：192 * 256^3 + 168 * 256^2 + 1 * 256 + 100 = 3232235876

注意：LVS内核实际会用更复杂的算法（如 jhash）让结果分布更均匀。

第2步：找门牌号（取余数）

拿整数除以哈希表的总桶数（这里是4），取余数。

3232235876 % 4 = 0

得到的结果是 0，也就是 0号桶。

第3步：查表取服务器

去哈希表里看 0号桶 对应的是谁？

查表得知是 S1。

✅ 结论：这个请求被分配给 S1。

场景：同一个客户端 192.168.1.100 再次访问

因为同一个IP算出的整数永远不变，3232235876 % 4 永远等于 0。

所以它永远被查表分配到 S1。

这就是为什么源地址散列（SH）能保证"同一个客户永远分配给同一台服务器"（会话保持）。

⚙️ 如果有4台服务器，哈希表大小怎么定？

你可能会发现，服务器数量（3台） 和 哈希表的桶数（4个） 不一定相等。为什么要这么设计？

增加灵活性：表大小通常设置成2的幂次方（如 4, 8, 16, 32...），这样计算时可以用按位与（&）代替取余（%），CPU运算速度会快很多。

映射关系：LVS会通过一个映射数组，把多个桶指向同一台服务器（比如上面的例子，0号和3号都指向S1）。这相当于给性能强的服务器多分配几个桶，变相实现了加权。

🔧 当服务器变化时怎么"算"？

这是哈希算法最需要注意的地方。

新增一台服务器 S4：LVS会重建哈希表（重新计算所有IP的桶位置）。比如原来在0号桶的客户端，扩容后可能被分到3号桶，导致它被切换到新服务器，这就叫哈希漂移。

解决方法：LVS采用一致性哈希的思路来缓解，但原理核心不变------查表决定结果，表变了，结果就变了。

🆚 DH 和 SH 的区别在哪？

计算过程一模一样，唯一的区别是拿谁的IP去算：

SH（源地址散列）：拿 客户端的IP 去算，结果是"哪个客户端来，固定找哪台服务器"。

DH（目标地址散列）：拿 请求的目标IP（比如访问的网站VIP）去算，结果是"访问哪个目标地址，固定找哪台服务器"（常用于缓存集群）。

（二）、动态算法：看情况灵活分配

1.LC（最少链接），least connections，适用于长连接应用Overhead（负载值）=activeconns（活动链接数）x256+inactiveconns（非活动链接数）

原理解释：谁当前处理的请求少，就发给谁，就像哪个柜台排队的人少就去哪个柜台结账。

计算逻辑（谁胜出）：值最小的服务器胜出。

2.WLC（权重最少链接），默认调度方法Overhead=（activeconns x 256+inactiveconns）/weight

原理解释：在"最少连接"的基础上，考虑服务器性能权重，就像一个老员工结账飞快（权重大），虽然它后面排了3个人，但可能比新员工后面排一个人处理的更快，所以还是优先考虑他

计算逻辑（谁胜出）：值最小的服务器胜出。

举例：

假设有三台服务器A、B、C，权重分别是1、2、3。目前它们都有1个活动连接，没有非活动连接。

WLC算法 计算开销：

A: (1×256 + 0) / 1 = 256

B: (1×256 + 0) / 2 = 128

C: (1×256 + 0) / 3 ≈ 85.3

结果：C的开销最小，新请求发给C。

3.SED（最短期望延迟），Shortest Expection Delay，初始连接高权重优先，Overhead=（activeconns+1+inactiveconns）x256/weight，但是，当node1的权重为1，node2的权重为10，经过运算前几次的调度都会被node2承接

原理解释：基于WLC的改进，更倾向于性能好的服务器，同样是排队，会优先把一个新来的客户引导给业务能力最强、预期等待时间最短的哪个员工。

计算逻辑（谁胜出）：值最小的服务器胜出。

假设有三台服务器A、B、C，权重分别是1、2、3。目前它们都有1个活动连接，没有非活动连接。

SED算法 计算开销：

A: (1 + 1) × 256 / 1 = 512

B: (1 + 1) × 256 / 2 = 256

C: (1 + 1) × 256 / 3 ≈ 170.6

结果：同样是C的开销最小。关键区别在于，SED通过+1让高权重服务器在初始时优势更明显。

4.NQ（最少队列），Never Queue，第一轮均匀分配，后续SED。

原理解释：SED的插队版。如果某台服务器完全空闲（连接数为0），就直接把请求塞给他，不用计算。就像看到有个柜台完全没人排队，立马把新客户引过去，不用思考。

计算逻辑（谁胜出）：如果没有空闲服务器，则退回到SED算法的规则。

5.LBLC（基于局部性的最少连接），Locality-Based LC，动态的DH算法，使用场景：根据负载状态实现正向代理。

原理解释：为缓存服务器设计，尽量把相同目标IP的请求发给同一台缓存了该数据的服务器。就像你每次都去同一家网吧（缓存服务器）上网，老板知道你喜欢坐哪台机器，就尽量把你往哪台机器带。

6.LBLCR（带复制的基于局部性最少连接）LBLC with Replication，带复制功能的LBLC，解决LBLC负载不均衡问题，从负载重的复制到负载轻的RS。

原理解释：LBLC的升级版。当一个缓存服务器太忙时，会把"热门数据"复制到其他较闲的服务器上，大家一起分担。就比如那台机器太火了，老板干脆在另外几台空闲机器上也装好你喜欢的游戏，然后把你分配到那些机器上。

7.FO（故障转移），Weighed Fai Over.常用做灰度发布，在此FO算法中，遍历虚拟服务所关联的真实服务器链表，找到还未过载（未设置IP_VS_DEST_FOCERLOAD标志）的且权重最高的真实服务器进行调度，当服务器承接大量链接，我们可以对此服务器进行过载标记，那么vs调度器就不会把链接调度到有过载标记的主机中。

原理解释：主备模式。主要把请求发给优先级最高的服务器，只有它挂了，才发给次优先级的。就像领导先找部门经理，经理不在才找副经理。

8.OVF（加权故障转移），Overflow-connection，基于真实服务器的活=活动连接数量和权重值实现。将新连接调度到权重值最高的真实服务器上，直到其活动的链接数量超过权重值，之后调度到下一个权重值最高的真实服务器，在此OVF算法中，遍历虚拟服务相关联的真实服务器链表，找到权重值最高的可用真实服务器。一个可用的真实服务器需要同时满足以下条件

（1）未过载（IP_VS_DEST_FOCERLOAD）

（2）真实服务器当前的活动连接数量小于其权重值

（3）其权重值不为0

原理解释：FO的升级版，会结合服务器的负载和权重来动态判断谁是最佳选择，也就是说经理在忙，但副经理很闲，并且能力足够，就有可能直接找副经理了。

（三）、13种调度算法对比

| | 简称 | 算法名称 | 工作原理（一句话） | 通俗比喻 | 适用场景 | |-----------|------------|-------------------------------|---------------------|------------------| | rr | 轮询 | 请求按顺序一个一个轮流分。 | 发扑克牌，每人一张。 | 所有服务器性能完全一样。 | | wrr | 加权轮询 | 按服务器权重比例轮流分。 | 壮汉一次多拿几张牌。 | 服务器配置高低不同。 | | lc | 最少连接 | 谁当前活动连接少，就分给谁。 | 谁手头的活最少，就派新活。 | 长连接服务（数据库、LDAP）。 | | wlc | 加权最少连接 | 谁"连接数/权重"的值最小，分给谁。 | 不光看谁活少，还看谁力气大。 | 最通用的动态负载均衡。 | | lblc | 基于局部性最少连接 | 优先把去往同一目的IP的请求交给同一台服务器，忙时才换。 | 同城快递优先本地快递员，太忙才找隔壁。 | 正向代理、缓存集群。 | | lblcr | 带复制的局部最少连接 | 给热门目标配一组"备胎"，组内负载，都忙才用其他组。 | 为生意好的快递员配几个替身。 | 高负载缓存集群、CDN。 | | dh | 目标地址哈希 | 把请求按"要去的目的IP"哈希，固定分给一台服务器。 | 按收货地址固定快递员。 | 需要目标端会话保持或缓存命中。 | | sh | 源地址哈希 | 把请求按"客户端的IP"哈希，固定分给一台服务器。 | 按发件人固定快递员。 | 需要客户端会话保持（购物车）。 | | sed | 最短期望延迟 | 计算"（连接数+1）/权重"，选结果最小的，代表完工最快。 | 算一下谁接单后能最快干完。 | 短请求、服务器性能差异大。 | | nq | 最少队列 | 有人完全空闲就直接给；都忙就按sed规则选最快的。 | 有人闲着绝不排队，都忙时选快手。 | 追求最低延迟的短任务。 | | mh | Maglev哈希 | 一致性哈希，加/减服务器时，只有极少请求重分配。 | 魔术粘扣，撕掉一两个基本不散。 | 大规模缓存、节点变动频繁。 | | fo | 故障转移 | 永远只用排第一的服务器，它挂了才用第二台。 | 大师兄干活，倒下才轮到二师兄。 | 主备热备，简单高可用。 | | ovf | 溢出调度 | 给服务器设最大连接数，一满就溢给下一台。 | 水杯满了就倒给下一个，防止溢出。 | 保护单台服务器不被撑爆。 | |
|-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|

（四）、总结与选型建议

选型时可以记住下面这几个核心原则：

配置都一样，请求也均匀？选 RR（轮询）：简单、快速、够用。

服务器性能有高低？选 WRR（加权轮询）或 WLC（加权最少连接）：前者简单，后者更动态智能。

请求处理时间长短不一？选动态算法：LC（最少连接）或 WLC（加权最少连接）。

需要"粘住"用户？选 SH（源地址散列）：确保用户始终在同一台服务器上。

搭建的是缓存集群？选 DH、LBLC 或 LBLCR。

想要最通用、最稳妥的选择？选 WLC（加权最少连接）：它是LVS的默认算法，平衡了性能和负载，适用性最广。

六、LVS的多端口轮询问题解决方案

以http和https为例，当我们在RS中同时开放80和443端口，那么默认控制是分开轮询的，这样我们

就出 现了一个轮询错乱的问题

当我第一次访问80被轮询到RS1后下次访问443仍然可能会被轮询到RS1上

问题呈现

在RS1和RS2中安装mod_ssl并重启apache
[root@lvs ~]# yum install mod_ssl -y
[root@lvs ~# systemctl restart httpd
在lvs中设置调度，因为我们要调度80和443两个端口所以我们需要设定两组策略
[root@lvs ~]# ipvsadm -C
[root@lvs ~]# ipvsadm -A -t 192.168.0.100:80 -s rr
[root@lvs ~]# ipvsadm -A -t 192.168.0.100:443 -s rr
[root@lvs ~]# ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.101:80 -g
[root@lvs ~]# ipvsadm -a -t 192.168.0.100:80 -r 192.168.0.102:80 -g
[root@lvs ~]# ipvsadm -a -t 192.168.0.100:443 -r 192.168.0.102:80 -g
[root@lvs ~]# ipvsadm -a -t 192.168.0.100:443 -r 192.168.0.101:80 -g
[root@lvs ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.0.100:80 rr
-> 192.168.0.101:80 Route 1 0 0
-> 192.168.0.102:80 Route 1 0 0
TCP 192.168.0.100:443 rr
-> 192.168.0.101:443 Route 1 0 0
-> 192.168.0.102:443 Route 1 0 0
测试问题
[root@node10 ~]# curl http://192.168.0.100;curl -k https://192.168.0.100
RS1 server - 192.168.0.101
RS1 server - 192.168.0.101
当访问vip时两次调度都到了101

问题解决

利用防火墙标记解决轮询调度问题 计算机科学

FWM:FireWall Mark

MARK target 可用于给特定的报文打标记, --set-mark value

其中:value 可为0xffff格式，表示十六进制数字借助于防火墙标记来分类报文，而后基于标记定义集群服务:可将多个不同的应用使用同一个集群服务进行调度

实现方法:

在Director主机打标记:

iptables -t mangle -A PREROUTING -d

𝑣𝑖𝑝−𝑝proto -m multiport --dports

𝑝𝑜𝑟𝑡𝑙,port2,..-i MARK --set-mark NUMBER

在Director主机基于标记定义集群服务:

ipvsadm -A -f NUMBER options

在RS主机中同时开始HTTP和HTTPS两种协议

#在RS1和RS2中开启https
[root@RS1+RS2 ~]# dnf install mod_ssl -y
[root@RS1+RS2 ~]# systemctl restart httpd
[root@RS1+RS2 ~]# systemctl restart httpd

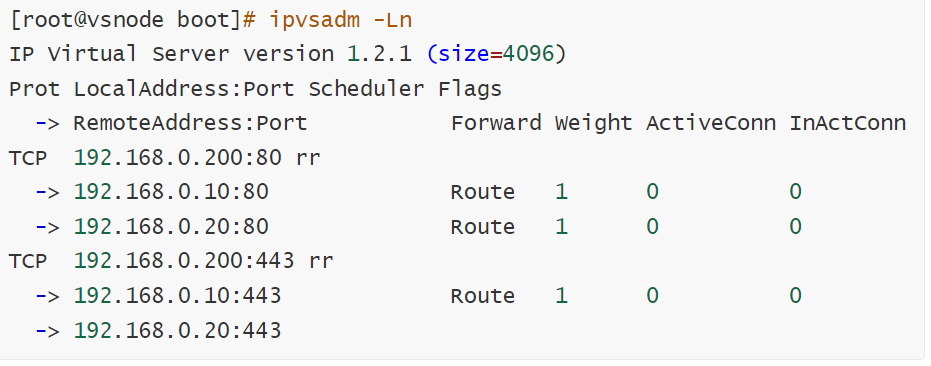

在vsnode中添加https的轮询策略

[root@vsnode boot]# ip^Cadm -A -t 192.168.0.200:80  -s rr
[root@vsnode boot]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.20 -g
[root@vsnode boot]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.10 -g
[root@vsnode boot]# ipvsadm -A -t 192.168.0.200:443 -s rr
[root@vsnode boot]# ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.10:443 -g
[root@vsnode boot]# ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.20:443 -g
[root@vsnode boot]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.0.200:80 rr
  -> 192.168.0.10:80              Route   1      0          0
  -> 192.168.0.20:80              Route   1      0          0
TCP  192.168.0.200:443 rr
  -> 192.168.0.10:443             Route   1      0          0
  -> 192.168.0.20:443

轮询错误展示

[root@client ~]# curl  192.168.0.200;curl -k https://192.168.0.200
RS2 - 192.168.0.20
RS2 - 192.168.0.20

#当上述设定完成后http和https是独立的service，轮询会出现重复问题

解决方案：使用火墙标记访问VIP的80和443的所有数据包，设定标记为6666，然后对此标记进行负载

[root@vsnode boot]# iptables -t mangle -A PREROUTING -d 192.168.0.200 -p tcp -m multiport --dports 80,443 -j MARK --set-mark  6666

[root@vsnode boot]# ipvsadm -A -f 6666 -s rr
[root@vsnode boot]# ipvsadm  -a -f 6666 -r 192.168.0.10 -g
[root@vsnode boot]# ipvsadm  -a -f 6666 -r 192.168.0.20 -g


#测试：在客户端
[root@client ~]# curl  192.168.0.200;curl -k https://192.168.0.200
RS2 - 192.168.0.20
RS1 - 192.168.0.10

七、LVS的会话粘滞解决方案

在我们客户上网过程中有很多情况下需要和服务器进行交互，客户需要提交响应信息给服务器，如果单纯的进行调度会导致客户填写的表单丢失，为了解决这个问题我们可以用sh算法，但是sh算法比较简单粗暴，可能会导致调度失衡

解决方案

在进行调度时，不管用什么算法，只要相同源过来的数据包我们就把他的访问记录在内存中，也就是把这个源的主机调度到了那个RS上 如果在短期（默认360S）内同源再来访问我仍然按照内存中记录的调度信息，把这个源的访问还调度到同一台RS上。 如果过了比较长的时间（默认最长时间360s）同源访问再次来访，那么就会被调度到其他的RS

设定ipvs调度策略

[root@vsnode ~]# ipvsadm -A -f 6666 -s rr -p 1

[root@vsnode ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
FWM  6666 rr persistent 1
  -> 192.168.0.10:0               Route   1      0          0
  -> 192.168.0.20:0

测试

[root@client ~]# curl  192.168.0.200
RS1 - 192.168.0.10
[root@client ~]# curl  192.168.0.200
RS1 - 192.168.0.10

观察

[root@vsnode ~]# watch -n 1 ipvsadm -Lnc
IPVS connection entries
pro expire state       source             virtual            destination
TCP 01:56  FIN_WAIT    172.25.254.99:42420 192.168.0.200:80   192.168.0.20:80
IP  00:57  ASSURED     172.25.254.99:0    0.0.26.10:0        192.168.0.20:0
TCP 01:54  FIN_WAIT    172.25.254.99:46216 192.168.0.200:80   192.168.0.20:80
TCP 01:55  FIN_WAIT    172.25.254.99:46222 192.168.0.200:80   192.168.0.20:80
