基于图莫斯的CAN UDS升级上位机-LabVIEW版本（八）：TOOMOSS_SID85_ControlDTCSetting.vi

1. 引言

在UDS刷写流程中，DTC控制（0x85 Service） 与上一篇文章介绍的通信控制（0x28 Service）是一对"黄金搭档"，它们共同构成了刷写前"清场"的关键两步。

DTC（Diagnostic Trouble Code，诊断故障码）是ECU用于记录和报告故障状态的重要机制。当CAN总线上出现通信异常（如节点丢失、总线错误等），ECU会实时更新DTC状态位并存储故障信息。然而，在固件刷写过程中，这些DTC更新行为会带来严重问题：

误报故障：刷写过程中ECU的通信会被0x28服务暂时关闭，其他ECU检测到通信丢失后会误报"节点丢失"DTC
干扰刷写：DTC的存储和更新会占用ECU资源，影响刷写速度和稳定性
污染记录：刷写完成后，DTC存储器中会充满与本次刷写无关的故障码，干扰后续故障诊断

TOOMOSS_SID85_ControlDTCSetting.vi的作用就是在刷写开始前关闭DTC状态位的更新 ，刷写完成后重新开启DTC更新，确保整个刷写过程不受DTC机制干扰。

2. 子VI功能概述

2.1 设计目标

根据用户指定的子功能（开启/关闭），构造0x85服务请求报文
调用通信基座发送请求并等待ECU响应
解析响应报文，判断DTC控制是否成功
返回响应数据和执行状态

2.2 UDS 0x85服务协议说明

功能：控制ECU中DTC状态位的更新，即启用或禁用DTC检测与记录功能。

2.2.1 子功能参数（DTCSettingType）

0x85服务的子功能只有两个常用值：

子功能值	名称	说明
0x01	ON（开启）	ECU应根据正常运行条件恢复DTC状态位的更新
0x02	OFF（关闭）	ECU应停止DTC状态位的更新

注意：0x03 ~ 0x3F为ISO保留值，0x40 ~ 0x5F为车辆制造商特定值，0x60 ~ 0x7E为系统供应商特定值。

2.2.2 请求格式

基本请求格式非常简洁，只使用两个字节：

复制代码

Byte 0: SID = 0x85
Byte 1: subFunction（DTCSettingType）

扩展说明 ：ISO 14229标准中定义了可选的DTCSettingControlOptionRecord参数，用于指定要控制的特定DTC或DTC组，但该参数在常规刷写场景中极少使用。本子VI暂不实现此扩展功能。

2.2.3 肯定响应格式

复制代码

Byte 0: SID = 0xC5（0x85 + 0x40）
Byte 1: subFunction（回声，与请求中的DTCSettingType一致）

2.2.4 否定响应格式

复制代码

Byte 0: SID = 0x7F
Byte 1: 0x85
Byte 2: NRC（负响应码）

2.3 输入参数

控件	类型	说明
设备句柄	U32	由`TOOMOSS_OpenDev(CAN).vi`返回的设备句柄
通道号	枚举（CAN1/CAN2）	选择使用CAN1还是CAN2通道
物理地址	U32	请求报文ID（发送给ECU的CAN ID）
响应地址	U32	期望的响应报文ID（ECU回复的CAN ID）
子功能	枚举（开启/关闭）	DTC设置类型

2.4 输出参数

控件	类型	说明
响应数据	U8数组	ECU返回的完整响应数据
返回值	I32	0表示成功，-1表示失败
错误信息	字符串	失败时的错误描述

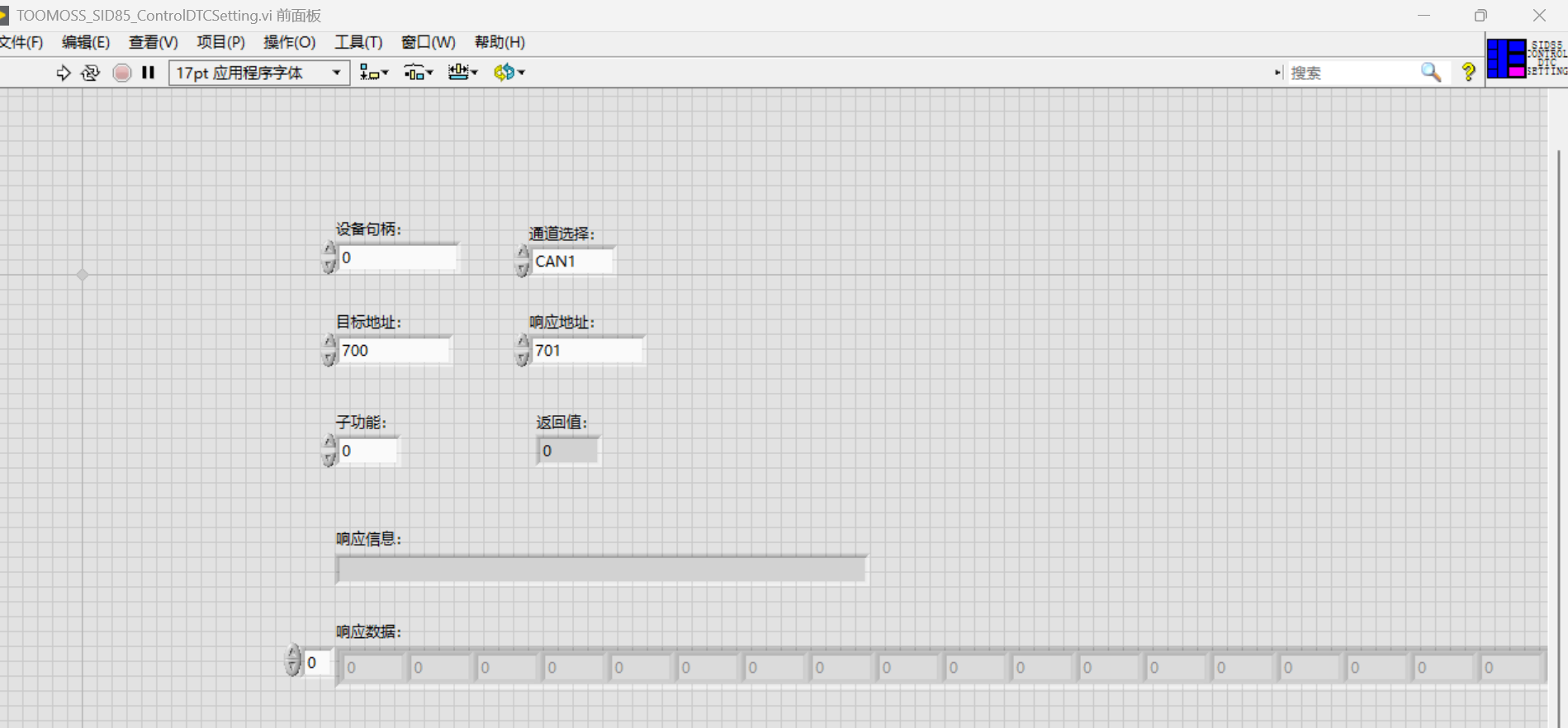

3. 前面板设计

4. 程序框图设计

4.1 整体流程

复制代码

子功能枚举值 → 构造请求数据[0x85, subFunction]
                        ↓
            调用 TOOMOSS_SendAndWaitResp.vi
                        ↓
                判断响应类型
        ┌───────────────┼───────────────┐
        ↓               ↓               ↓
    返回<0           返回=0          返回>0
    (调用失败)      (超时)         (收到响应)
        ↓               ↓               ↓
    返回-1          返回-1       判断响应首字节
        ┌───────────────┼───────────────┐
        ↓               ↓
    0xC5           0x7F
    (肯定响应)     (否定响应)
        ↓               ↓
    返回0          返回-1
                解析NRC返回错误信息

4.2 第一步：构造请求数据

根据子功能枚举值，构造请求数据数组：

子功能枚举	值	请求数据
开启（ON）	0x01	`[0x85, 0x01]`
关闭（OFF）	0x02	`[0x85, 0x02]`

在LabVIEW中，使用创建数组函数将SID（0x85）和子功能值组合为2字节数组。

4.3 第二步：调用通信基座

将上一步构造的请求数据作为输入，调用TOOMOSS_SendAndWaitResp.vi：

输入参数	来源/值
设备句柄	子VI输入
通道号	子VI输入
物理地址	子VI输入
响应地址	子VI输入
请求数据	构造的`[0x85, subFunction]`
数据长度	2
超时时间	500ms（建议值）

4.4 第三步：判断响应类型

从通信基座获取返回值，分三种情况处理：

情况一：返回值 < 0（通信失败）

通信基座内部调用DLL失败
直接透传错误信息，子VI返回 -1

情况二：返回值 = 0（无响应/超时）

ECU未响应
设置错误信息为"ECU未响应，请检查物理地址和通信连接"
子VI返回 -1

情况三：返回值 > 0（收到响应）

响应数据有效，继续解析
判断响应数据的首字节（Byte 0）

肯定响应判断：

复制代码

if 响应数据[0] == 0xC5 → DTC控制成功，返回0

响应数据 $0$ = 0xC5 = 0x85 + 0x40，符合UDS肯定响应规则。

否定响应判断：

复制代码

if 响应数据[0] == 0x7F → DTC控制失败
    NRC = 响应数据[2]
    根据NRC值生成对应的错误信息
    返回-1

4.5 常见NRC错误信息映射

NRC	含义	错误信息
0x12	子功能不支持	"该ECU不支持请求的DTC设置类型"
0x13	报文长度或格式错误	"请求报文长度或格式不正确"
0x22	条件不满足	"先决条件不满足，请检查当前状态"
0x31	请求超出范围	"请求的DTC控制参数超出范围"
0x7E	当前会话下子功能不支持	"当前会话下不支持该子功能，请先进入扩展会话"
0x7F	当前会话下服务不支持	"当前会话下不支持85服务，请先进入扩展会话"
其他	未知	"DTC控制失败，NRC=0x%02X"

重要提示 ：0x85服务要求在非默认会话（如扩展会话）下执行。如果在默认会话下发送请求，ECU会返回NRC=0x7F。

5. 程序框图关键节点示意

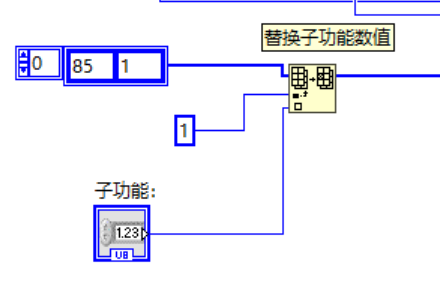

5.1 请求数据构造

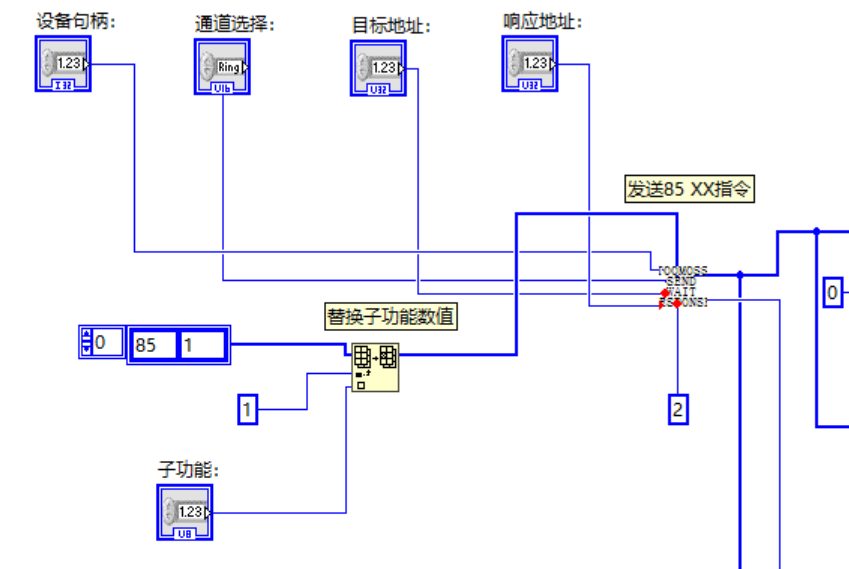

5.2 通信基座调用

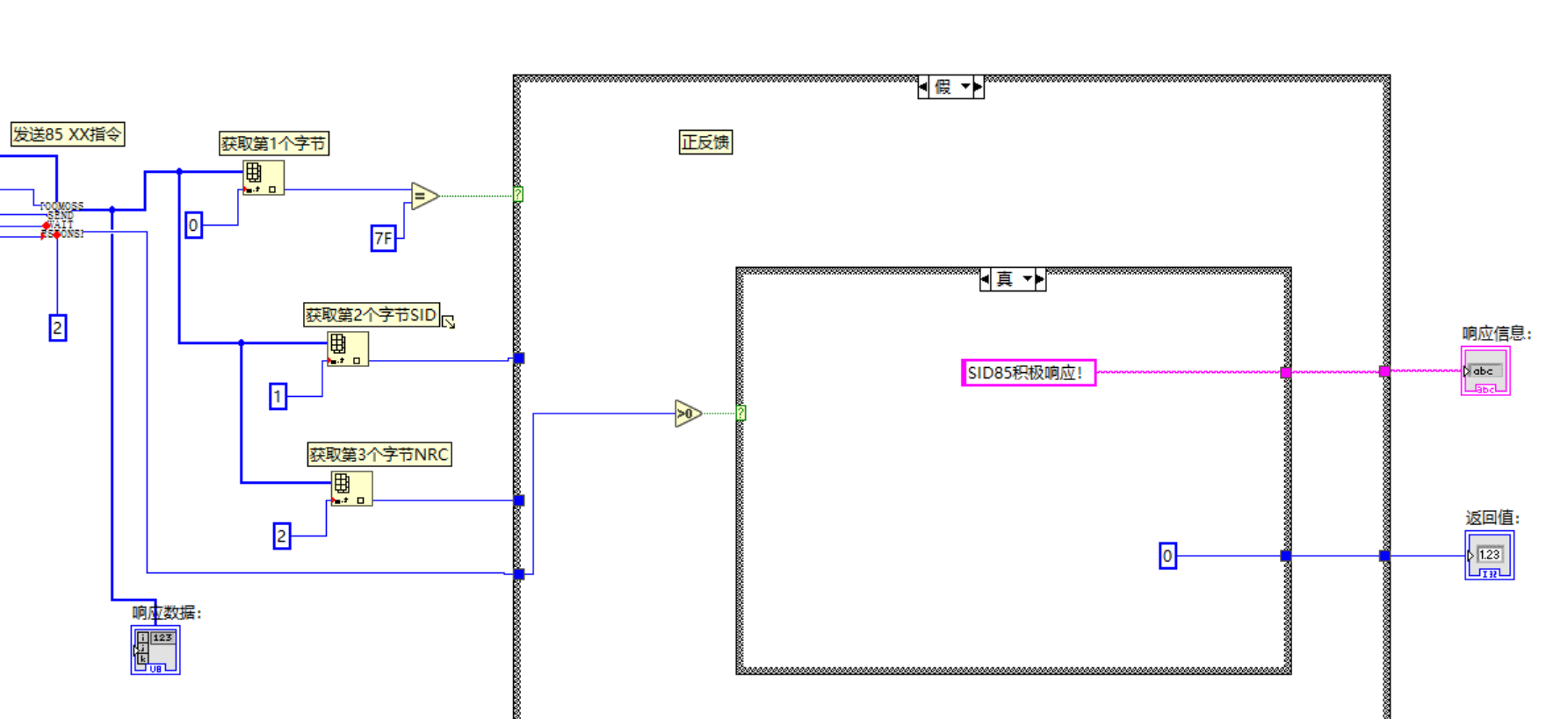

5.3 响应解析

6. 在UDS刷写流程中的位置

在整个UDS刷写流程中，TOOMOSS_SID85_ControlDTCSetting.vi位于预编程阶段的核心位置【参见系列文章（序）中的升级流程图】：

复制代码

预编程阶段：
  (1) 切换到扩展会话 [10 03]
  (2) 编程条件检查 [31 01 02 03]
  (3) 关闭DTC存储 [85 02] ← 调用本子VI（关闭DTC）
  (4) 通信控制 [28 03 01]

6.1 典型用法

刷写开始前（关闭DTC）：

子功能 = 关闭（0x02）
请求数据：85 02
效果：停止DTC状态位的更新，避免误报故障码

刷写结束后（开启DTC）：

子功能 = 开启（0x01）
请求数据：85 01
效果：恢复DTC状态位的正常更新

6.2 与0x28服务的配合关系

0x85服务与0x28服务在刷写流程中的配合顺序至关重要：

复制代码

刷写开始顺序：
  1. 0x85 关闭DTC（停止记录故障）
  2. 0x28 关闭通信（停止收发报文）

刷写结束顺序（反向）：
  1. 0x28 开启通信（恢复报文收发）
  2. 0x85 开启DTC（恢复故障记录）

为什么要先关闭DTC再关闭通信？

如果先关闭通信（0x28），其他ECU检测到该ECU通信丢失后会产生DTC
因此必须先执行0x85服务，通知所有ECU"不要记录DTC"，然后再执行0x28服务关闭通信

6.3 DTC控制的恢复机制

即使上位机忘记发送0x85开启DTC，以下情况也会自动恢复DTC更新：

ECU复位：执行0x11服务后，DTC控制自动恢复
会话切换：从扩展会话/编程会话切换回默认会话时，自动恢复
超时：非默认会话超时后自动切回默认会话，同时恢复DTC

7. 典型调用示例

7.1 关闭DTC更新（刷写前）

输入配置：

物理地址 = 0x700
响应地址 = 0x708
子功能 = 关闭（0x02）

实际发送 ：[0x85, 0x02]

期望响应 ：[0xC5, 0x02]（肯定响应）

7.2 开启DTC更新（刷写后）

输入配置：

物理地址 = 0x700
响应地址 = 0x708
子功能 = 开启（0x01）

实际发送 ：[0x85, 0x01]

期望响应 ：[0xC5, 0x01]（肯定响应）

7.3 否定响应示例（会话错误）

若ECU在默认会话下收到0x85请求，返回 [0x7F, 0x85, 0x7F]，表示当前会话下服务不支持。子VI应解析NRC=0x7F，返回错误信息："当前会话下不支持85服务，请先进入扩展会话"。

8. 错误处理

错误场景	返回值	错误信息
设备句柄无效	-1	"设备句柄无效，请检查设备是否已打开"
通信基座返回<0	-1	透传通信基座的错误信息
通信基座返回=0	-1	"ECU未响应，请检查物理地址和通信连接"
响应首字节为0x7F	-1	根据NRC返回对应错误信息
响应首字节非0xC5非0x7F	-1	"收到未知响应，SID=0x%02X"

9. 注意事项

要点	说明
会话要求	0x85服务必须在非默认会话下执行，建议在扩展会话（0x03）下使用
与0x28的配合顺序	刷写前：先0x85关闭DTC，再0x28关闭通信；刷写后：先0x28开启通信，再0x85开启DTC
与0x14的区别	0x85控制DTC的更新，0x14清除DTC的记录，两者互不影响
DTC状态保持	关闭DTC后，DTC状态位会冻结在当前值，不再更新
自动恢复	ECU复位或切回默认会话后，DTC控制会自动恢复为开启状态
功能寻址	在多ECU系统中，可使用功能寻址同时控制多个ECU的DTC设置
会话切换保持	在当前会话支持0x85服务的范围内切换时，DTC控制状态保持不变

10. 总结

TOOMOSS_SID85_ControlDTCSetting.vi封装了UDS 0x85 DTC控制服务，虽然它的请求报文只有两个字节，却是UDS刷写流程中不可或缺的"清道夫"。

它的核心价值在于：

防止误报：刷写过程中关闭DTC更新，避免其他ECU误报通信故障
保护诊断记录：确保DTC存储器中不会混入与刷写过程无关的故障码
配合0x28服务：与通信控制服务共同组成完整的刷写前"清场"流程

理解0x85与0x28的配合顺序（先关DTC、再关通信），以及DTC控制自动恢复的触发条件（复位、会话切换），有助于构建稳定可靠的UDS刷写流程。

下一篇将介绍 TOOMOSS_SID2E_WriteDataByID.vi --- 写入数据（写入指纹信息），敬请期待。
