基于YOLOv8行人车辆检测系统

本项目面向道路交通场景中的行人与车辆目标检测任务，完成 YOLOv8 与 Faster R-CNN 两类检测模型的训练、评估、可视化对比，并集成 PyQt5 桌面端检测系统。系统支持图片检测、视频检测、摄像头实时检测、检测数量统计、历史记录保存以及 CSV / JSON 数据导出。

项目概述

项目以行人和车辆两类目标为检测对象，围绕模型训练、效果评估、模型对比和桌面端应用四个部分展开：

• 使用 YOLOv8s 完成单阶段目标检测训练，默认作为桌面端系统的推理模型。

• 使用 Faster R-CNN ResNet50 FPN 完成两阶段检测模型训练，用于和 YOLOv8 进行性能对比。

• 保存训练日志、指标 CSV、训练曲线、混淆矩阵、PR 曲线、F1 曲线等结果文件。

• 基于 PyQt5 构建图形界面，提供图片、视频、摄像头三种检测入口。

• 检测结果包含目标框、类别、置信度、行人数、车辆数和总目标数。

默认桌面端入口为 detection_ui.py，默认加载权重为：

runs/detect/person_car_detect/weights/best.pt

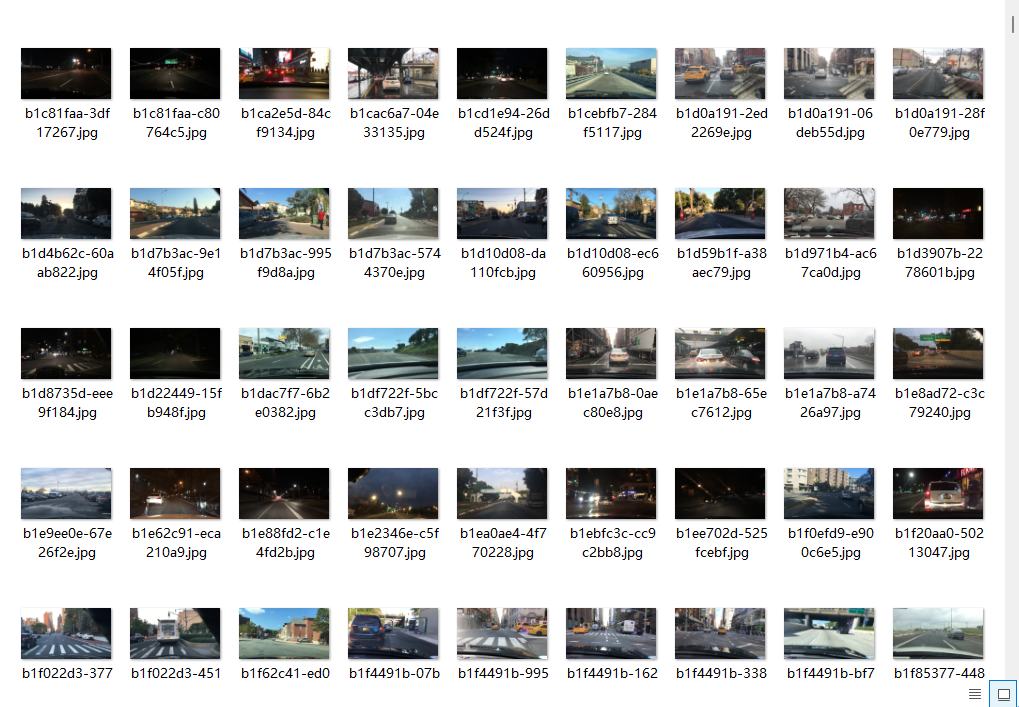

数据集说明

本项目使用 YOLO 标注格式的数据集，检测类别为 person 和 car。当前交付目录主要包含训练产物、模型权重和系统代码，若需要重新训练，需要准备或补齐 data 数据集目录。

数据集结构

Faster R-CNN 训练脚本默认读取如下目录结构，YOLOv8 训练也可按相同数据划分准备 data.yaml：

data/
├── images/
│   ├── train/          # 训练集图片
│   └── val/            # 验证集图片
└── labels/
    ├── train/          # 训练集标注
    └── val/            # 验证集标注

标注格式

标注文件为 YOLO 格式，每张图片对应一个同名 .txt 文件，每行表示一个目标：

class_id x_center y_center width height

字段说明：

|------------|------------------------|
| 字段 | 说明 |
| class_id | 类别编号，0 表示行人，1 表示车辆 |
| x_center | 目标框中心点横坐标，按图片宽度归一化 |
| y_center | 目标框中心点纵坐标，按图片高度归一化 |
| width | 目标框宽度，按图片宽度归一化 |
| height | 目标框高度，按图片高度归一化 |

数据统计

根据当前项目中的 YOLOv8 训练日志，验证阶段数据统计如下：

|----------|--------------------|
| 统计项 | 数值 |
| 检测类别 | 2 类，person、car |
| 验证集图片数 | 4,959 张 |
| 验证集目标实例数 | 60,875 个 |
| 行人实例数 | 6,999 个 |
| 车辆实例数 | 53,876 个 |
| 标注格式 | YOLO 归一化框格式 |
| 输入尺寸 | 640 x 640 |

说明：当前 README 只记录训练日志和项目文件中能够确认的数据。若后续替换数据集，请以实际 data/ 目录和 data.yaml 为准同步更新本节。

模型方案

YOLOv8 检测模型

YOLOv8 是本项目桌面端默认使用的检测模型，适合实时检测场景。其整体流程如下：

输入图像
    │
    ▼
YOLOv8 Backbone 特征提取
    │
    ▼
Neck 多尺度特征融合
    │
    ▼
Detect Head 输出目标框、类别和置信度
    │
    ▼
NMS 后处理
    │
    ▼
行人 / 车辆检测结果

本项目中 YOLOv8 的主要作用：

• 训练 person、car 两类目标检测权重。

• 提供桌面端图片、视频和摄像头实时检测能力。

• 输出检测框、类别标签、置信度和数量统计。

• 生成混淆矩阵、PR 曲线、F1 曲线、训练结果曲线等可视化文件。

Faster R-CNN 检测模型

Faster R-CNN 用于模型对比实验和批量图片检测。项目采用 TorchVision 中的 Faster R-CNN ResNet50 FPN，并将分类头替换为 3 类输出：

输入图像
    │
    ▼
ResNet50 + FPN 特征提取
    │
    ▼
RPN 候选框生成
    │
    ▼
RoI Align 特征对齐
    │
    ▼
分类分支 + 边界框回归分支
    │
    ▼
置信度过滤与结果输出

Faster R-CNN 训练时会将 YOLO 标注转换为 x_min, y_min, x_max, y_max 格式，并将类别编号转换为 TorchVision 检测模型所需的标签编号，其中 0 作为背景类，1 表示行人，2 表示车辆。

训练过程

YOLOv8 训练流程

1. 读取数据集配置文件 data.yaml。

1. 加载 yolov8s.pt 预训练权重。

1. 按 640 x 640 输入尺寸进行训练。

1. 使用 YOLOv8 默认检测损失，包括边界框损失、分类损失和 DFL 损失。

1. 训练过程中保存 best.pt 和 last.pt。

1. 训练结束后在验证集上评估 Precision、Recall、mAP50、mAP50-95。

当前训练配置记录在：

runs/detect/person_car_detect/args.yaml

Faster R-CNN 训练流程

1. 读取 data/images/train、data/labels/train 作为训练集。

1. 读取 data/images/val、data/labels/val 作为验证集。

1. 加载 COCO 预训练权重：

   fasterrcnn/fasterrcnn_resnet50_fpn_coco-258fb6c6.pth

2. 替换检测头，使模型输出背景、行人、车辆 3 类。

1. 使用 SGD 优化器和 StepLR 学习率衰减策略训练 100 轮。

1. 每轮训练后计算 Precision、Recall、F1。

1. 按 F1 分数保存最优模型 best.pth，同时保存最后一轮模型 last.pth。

1. 输出训练日志、CSV 指标、JSON 历史记录和可视化曲线。

训练参数

YOLOv8 参数

|---------|---------------------------------|-----------------------------|
| 参数 | 值 | 说明 |
| 模型 | yolov8s.pt | YOLOv8s 检测模型 |
| 训练轮数 | 100 | 总训练 Epoch |
| 输入尺寸 | 640 | 训练和验证输入尺寸 |
| 批大小 | 16 | 每批图片数量 |
| 优化器 | auto | Ultralytics 自动选择 |
| 初始学习率 | 0.01 | lr0 |
| 最终学习率比例 | 0.01 | lrf |
| 动量 | 0.937 | SGD 动量参数 |
| 权重衰减 | 0.0005 | 正则化参数 |
| 预热轮数 | 3 | warmup_epochs |
| AMP | 开启 | 混合精度训练 |
| 训练设备 | CUDA:0 | 训练日志记录为 RTX 3060 Laptop GPU |
| 输出目录 | runs/detect/person_car_detect | YOLOv8 训练结果目录 |

Faster R-CNN 参数

|--------|-------------------------------------|---------------------|
| 参数 | 值 | 说明 |
| 模型 | Faster R-CNN ResNet50 FPN | TorchVision 检测模型 |
| 类别数 | 3 | 背景、行人、车辆 |
| 训练轮数 | 100 | 总训练 Epoch |
| 批大小 | 4 | 每批图片数量 |
| 优化器 | SGD | 随机梯度下降 |
| 初始学习率 | 0.005 | 主学习率 |
| 动量 | 0.9 | SGD 动量 |
| 权重衰减 | 0.0005 | 正则化参数 |
| 学习率调度 | StepLR | 每 10 轮衰减 |
| 衰减系数 | 0.1 | gamma |
| 置信度阈值 | 0.5 | 评估和推理过滤阈值 |
| IoU 阈值 | 0.5 | 匹配阈值 |
| 输出目录 | runs/fasterrcnn/person_car_detect | Faster R-CNN 训练结果目录 |

训练结果

YOLOv8 验证结果

YOLOv8 最优权重为：

runs/detect/person_car_detect/weights/best.pt

整体结果：

|-----------|------------------|
| 指标 | 数值 |
| Precision | 0.82942 |
| Recall | 0.65837 |
| mAP50 | 0.74918 |
| mAP50-95 | 0.45874 |
| 推理速度 | 约 1.9 ms / image |
| 训练耗时 | 约 5.172 小时 |

分类别结果：

|----------|--------|-----------|-----------|--------|-------|----------|
| 类别 | Images | Instances | Precision | Recall | mAP50 | mAP50-95 |
| person | 1,712 | 6,999 | 0.792 | 0.553 | 0.651 | 0.346 |
| car | 4,954 | 53,876 | 0.849 | 0.748 | 0.824 | 0.550 |

Faster R-CNN 训练结果

Faster R-CNN 最优权重为：

runs/fasterrcnn/person_car_detect/weights/best.pth

最佳性能出现在第 78 轮：

|------------|--------|
| 指标 | 数值 |
| Best Epoch | 78 |
| F1 Score | 0.7074 |
| Precision | 0.7112 |
| Recall | 0.7036 |

最终第 100 轮结果：

|---------------------|--------|
| 指标 | 数值 |
| F1 Score | 0.7046 |
| Precision | 0.7089 |
| Recall | 0.7004 |
| Total Loss | 0.2504 |
| Classifier Loss | 0.0663 |
| Box Regression Loss | 0.1427 |
| Objectness Loss | 0.0042 |
| RPN Box Loss | 0.0371 |

模型对比

|-----------|----------------|--------------|-------------------|
| 对比项 | YOLOv8 | Faster R-CNN | 结论 |
| 整体指标 | mAP50 = 0.7492 | F1 = 0.7074 | YOLOv8 整体得分更高 |
| Precision | 0.8294 | 0.7112 | YOLOv8 误检更少 |
| Recall | 0.6584 | 0.7036 | Faster R-CNN 漏检更少 |
| 应用倾向 | 实时检测、桌面端推理 | 离线评估、召回优先场景 | 按场景选择 |

综合当前训练结果，YOLOv8 更适合作为桌面端实时检测模型；Faster R-CNN 在召回率上更高，适合对漏检更敏感的离线检测或对比实验。

可视化结果说明

YOLOv8 可视化文件

目录：

runs/detect/person_car_detect/

|-----------------------------------|--------------------------------------|
| 文件 | 说明 |

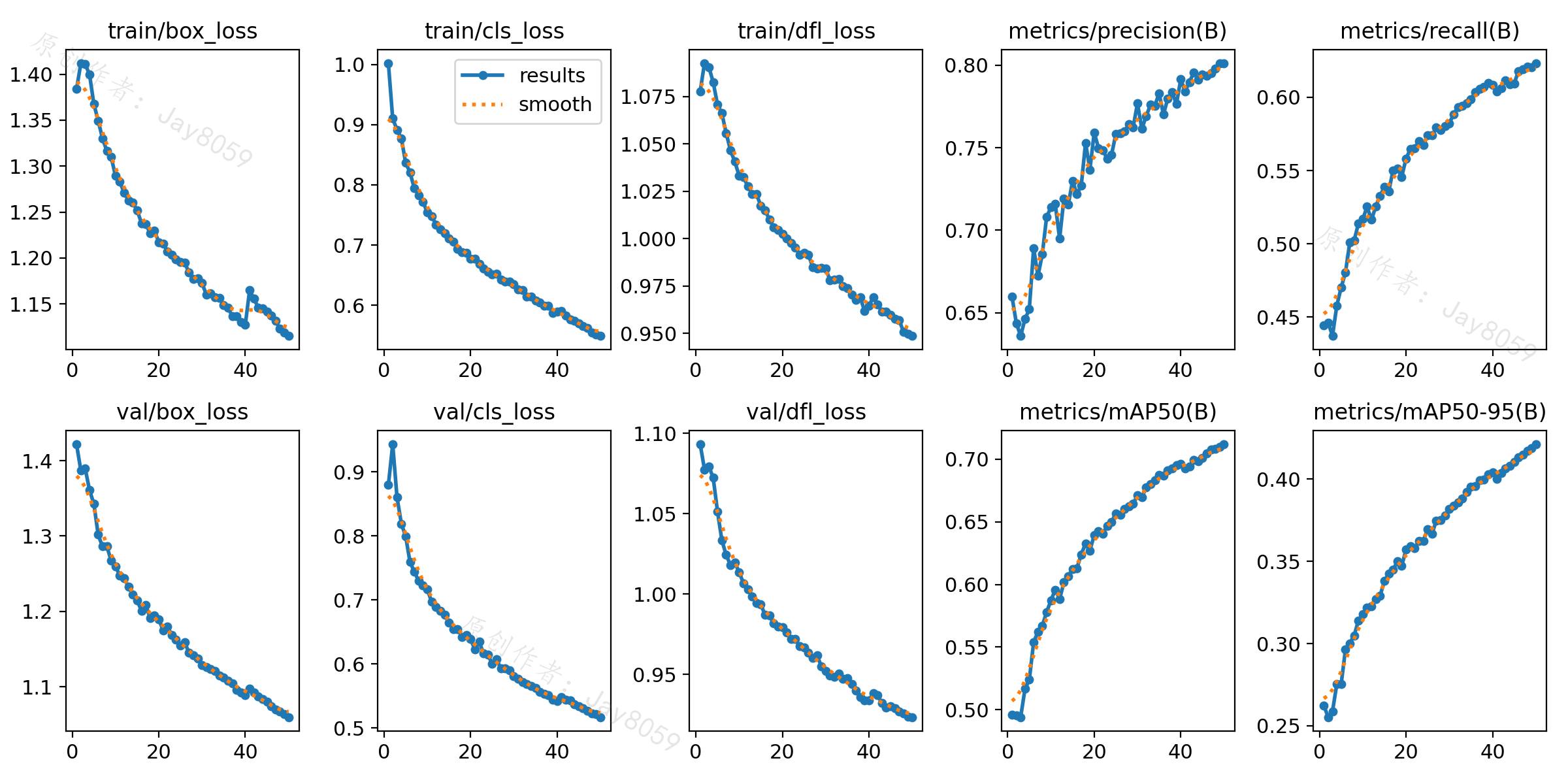

| results.png | 训练损失、验证损失、Precision、Recall、mAP 等指标曲线 |
| results.csv | 每个 Epoch 的完整训练指标 |
| confusion_matrix.png | 混淆矩阵 |

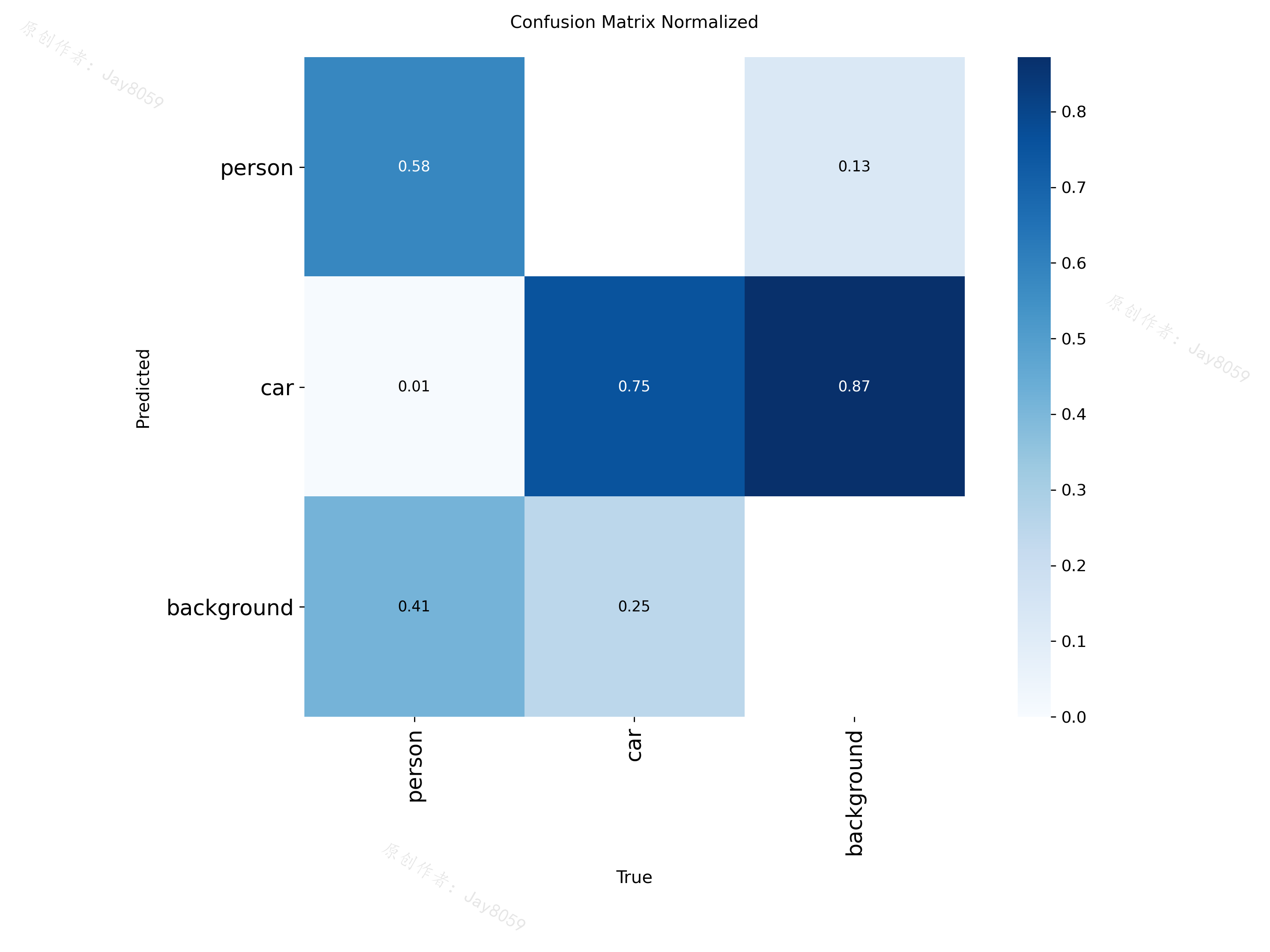

| confusion_matrix_normalized.png | 归一化混淆矩阵 |

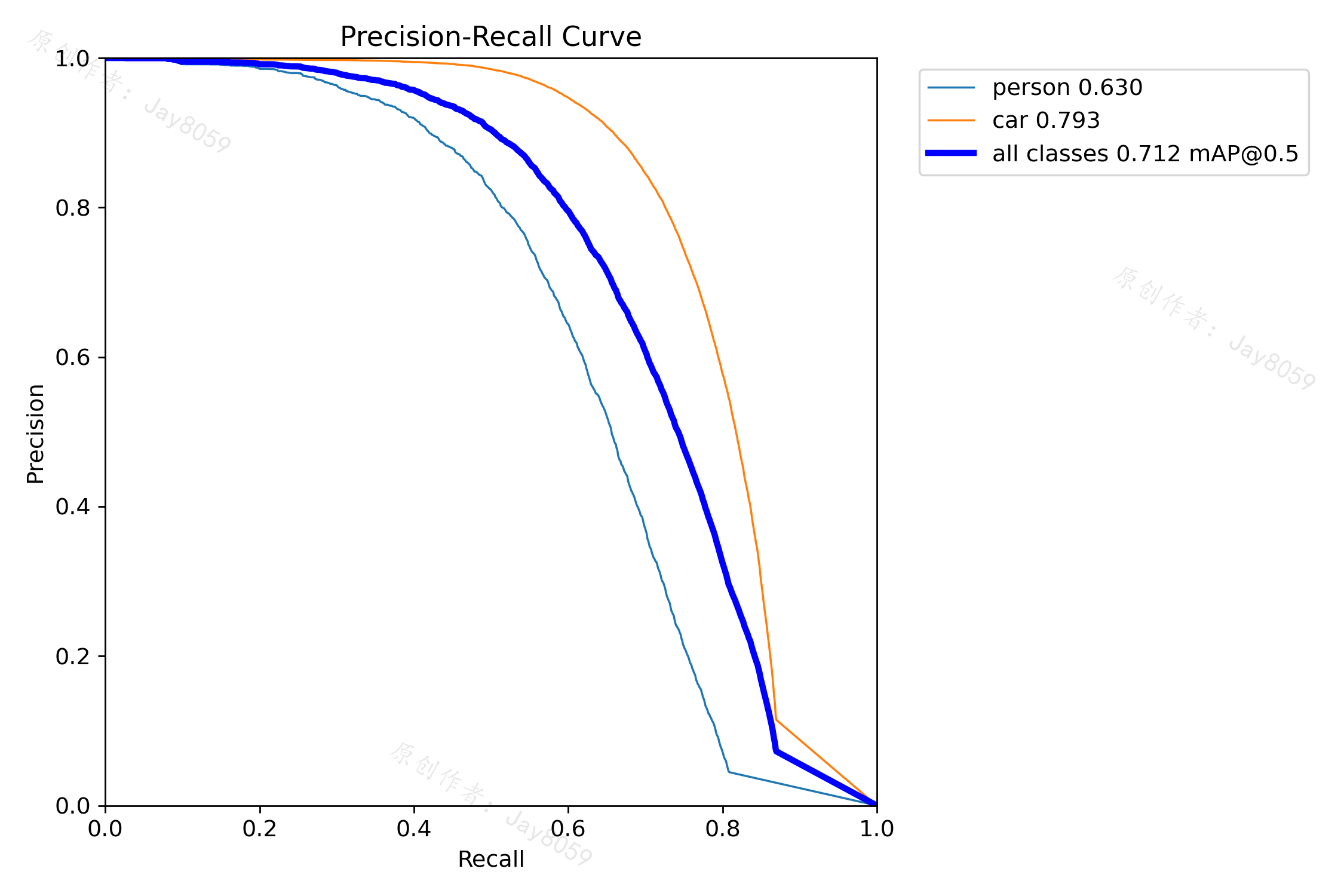

| PR_curve.png | Precision-Recall 曲线 |

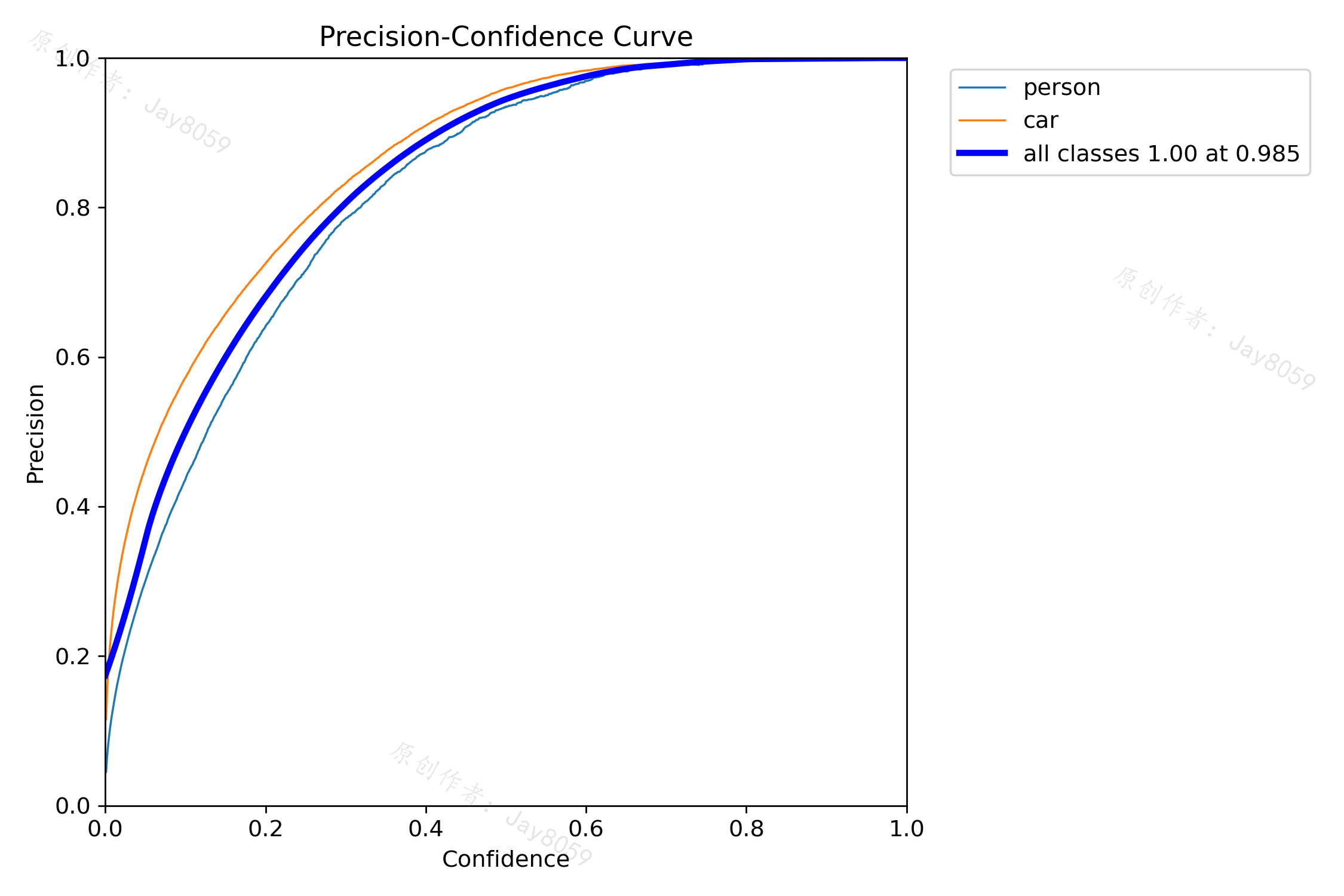

| P_curve.png | Precision 随置信度变化曲线 |
| R_curve.png | Recall 随置信度变化曲线 |
| F1_curve.png | F1 分数随置信度变化曲线 |

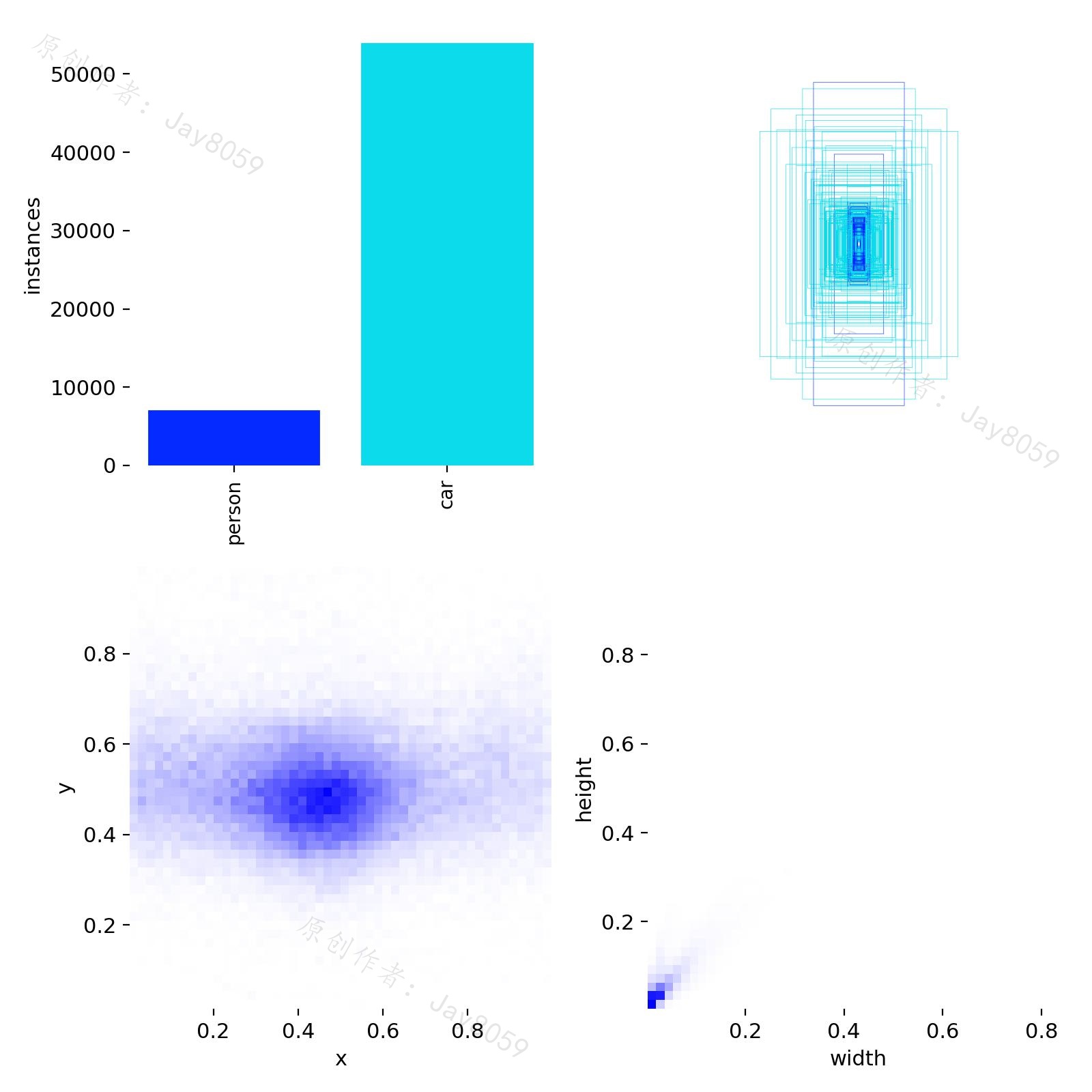

| labels.jpg | 标注分布可视化 |

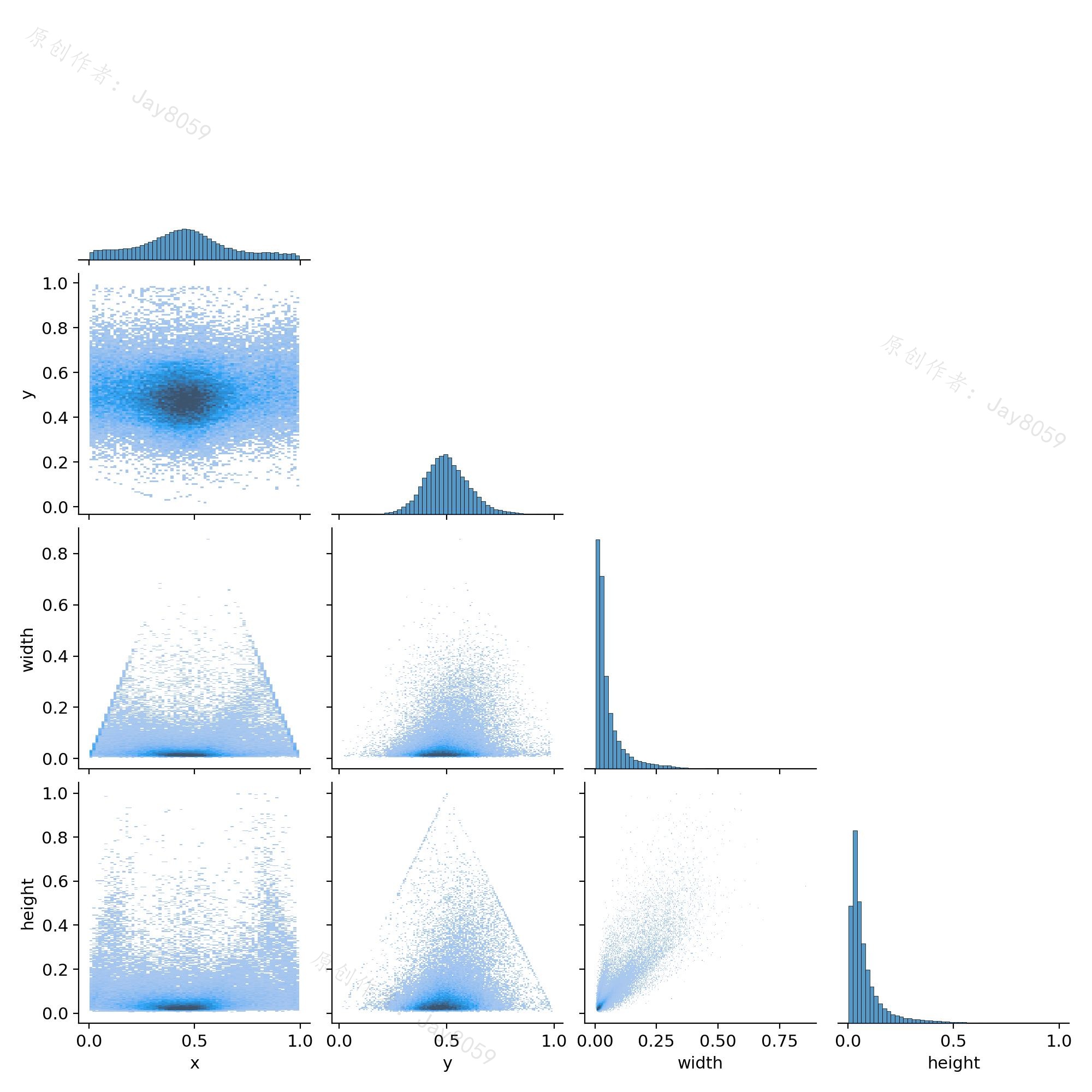

| labels_correlogram.jpg | 标注框相关性可视化 |

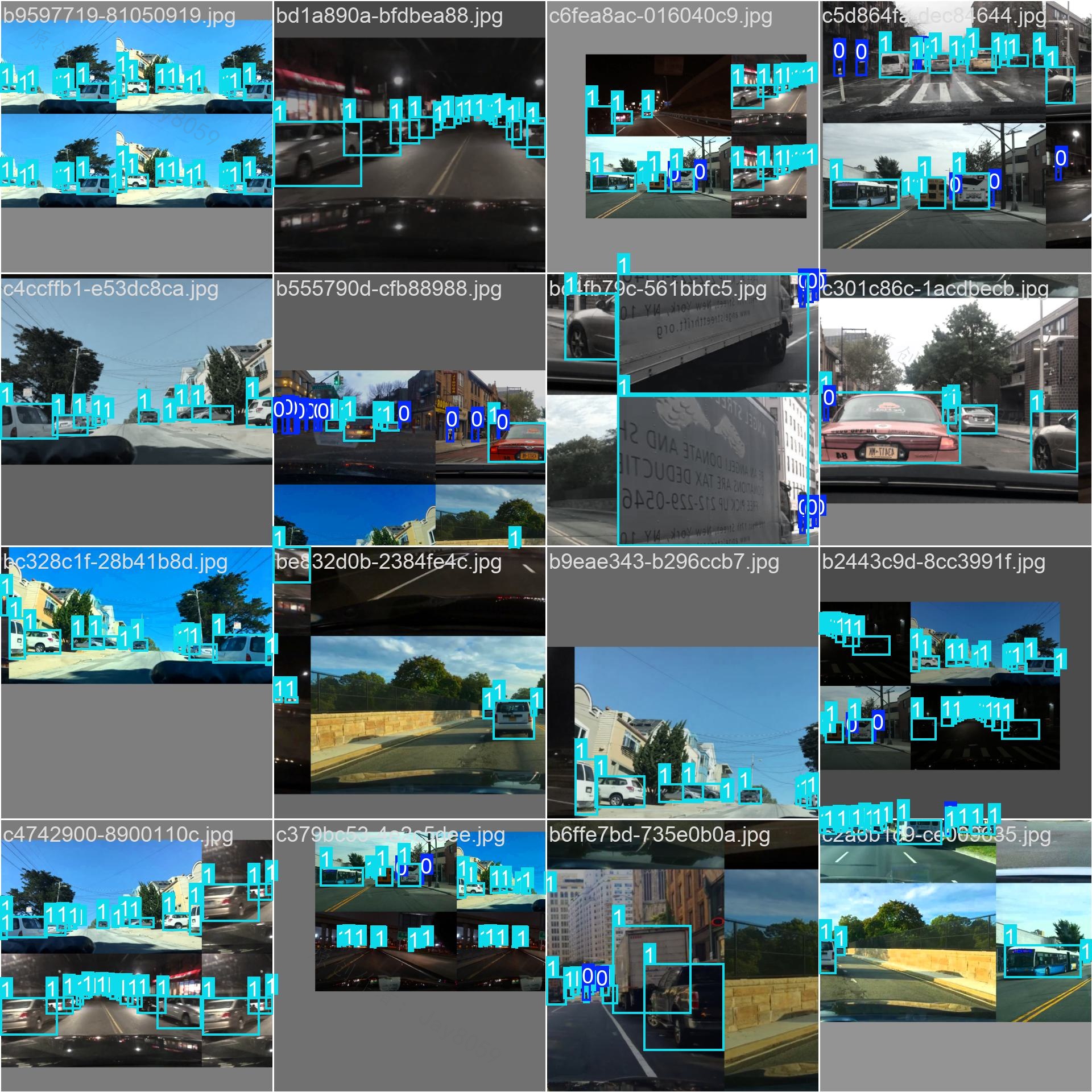

| train_batch*.jpg | 训练批次与数据增强可视化 |
| val_batch*_labels.jpg | 验证集真实标签可视化 |
| val_batch*_pred.jpg | 验证集预测结果可视化 |

Faster R-CNN 可视化文件

目录：

runs/fasterrcnn/person_car_detect/

|-------------------------|-------------------------------------------------------|
| 文件 | 说明 |
| training_results.png | 总损失、分类损失、回归损失、目标性损失、RPN 损失、Precision、Recall、F1 和学习率曲线 |
| f1_curve.png | F1 分数变化曲线，并标注最佳轮次 |
| results.csv | 每轮训练指标 |
| training_history.json | 完整训练历史 |
| training_log.txt | 训练日志 |
| summary_report.txt | 训练结果摘要 |

模型对比文件

目录：

runs/comparison/

|-------------------------|-----------------------------|
| 文件 | 说明 |
| model_comparison.png | YOLOv8 与 Faster R-CNN 指标对比图 |
| comparison_report.txt | 模型对比文字报告 |
| comparison_data.json | 模型对比结构化数据 |

桌面端系统功能

桌面端系统入口：

detection_ui.py

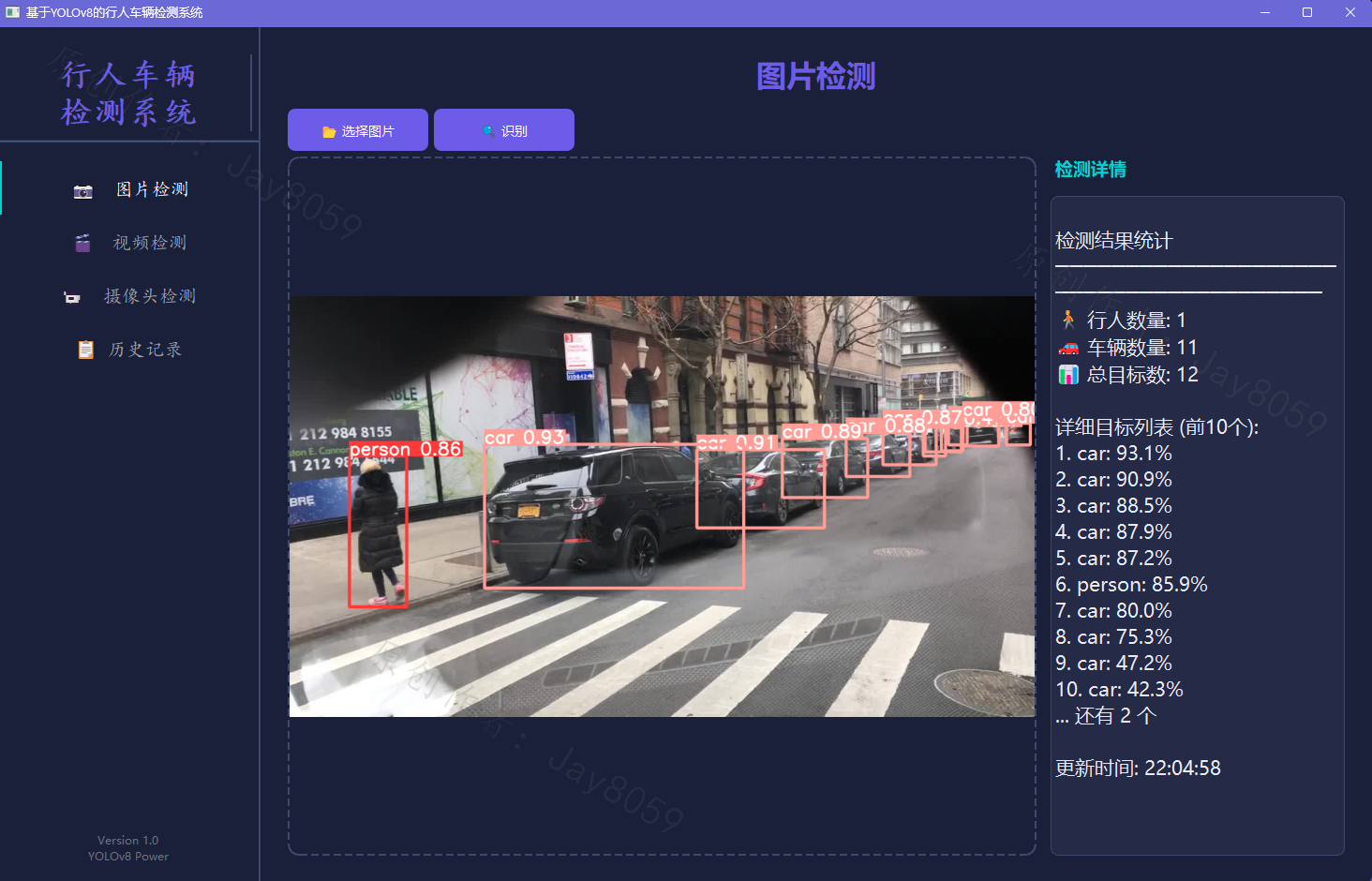

图片检测

• 支持选择本地单张图片进行目标检测。

• 显示带检测框的结果图。

• 统计行人数量、车辆数量和总目标数量。

• 展示每个检测目标的类别和置信度。

• 图片检测结果会写入 detection_history.json。

视频检测

• 支持选择本地视频文件。

• 对视频帧逐帧执行 YOLOv8 检测。

• 实时刷新检测画面和数量统计。

• 可在界面中停止当前检测任务。

摄像头检测

• 支持选择摄像头编号 0、1、2。

• 调用本机摄像头进行实时行人车辆检测。

• 实时显示检测框、类别、置信度和数量统计。

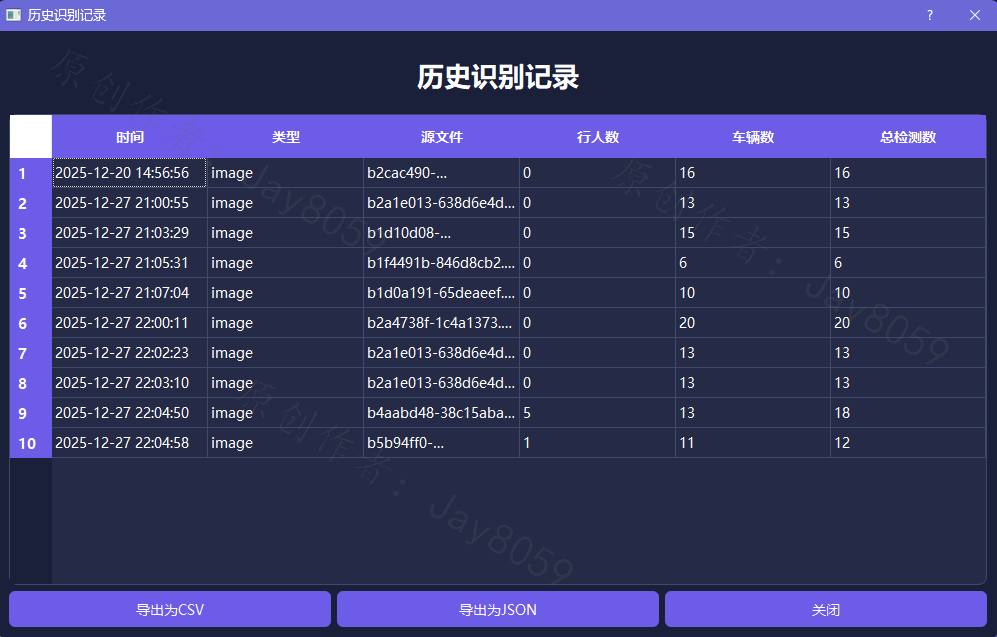

历史记录

• 历史记录保存在 detection_history.json。

• 支持在界面中查看检测时间、输入来源、行人数、车辆数和总数。

• 支持导出为 CSV。

• 支持导出为 JSON。

技术栈

|---------|-----------------------------------|
| 类别 | 技术 |
| 编程语言 | Python 3.9 |
| 深度学习框架 | PyTorch、TorchVision |
| YOLO 框架 | Ultralytics YOLOv8 |
| 桌面端框架 | PyQt5 |
| 图像处理 | OpenCV、Pillow |
| 数据处理 | NumPy、Pandas、CSV、JSON |
| 可视化 | Matplotlib |
| 模型类型 | YOLOv8s、Faster R-CNN ResNet50 FPN |

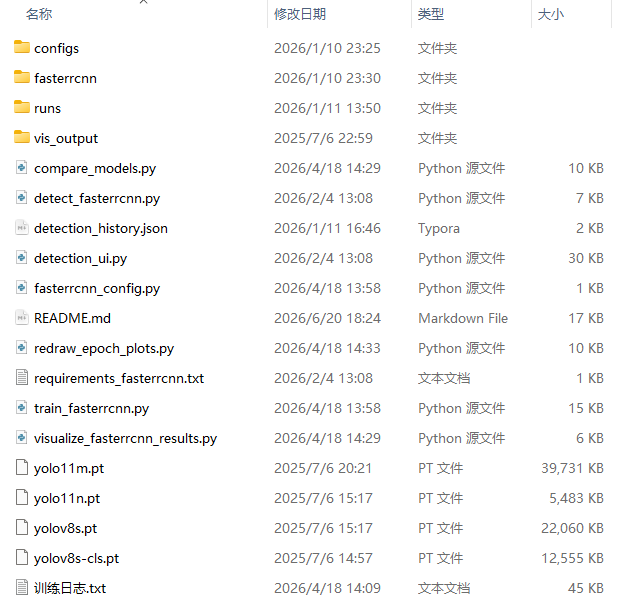

项目结构

c88/
├── detection_ui.py                         # PyQt5 桌面端主程序，默认加载 YOLOv8 best.pt
├── detection_history.json                  # 图片检测历史记录
├── train_fasterrcnn.py                     # Faster R-CNN 训练脚本
├── detect_fasterrcnn.py                    # Faster R-CNN 批量检测脚本
├── fasterrcnn_config.py                    # Faster R-CNN 训练配置
├── visualize_fasterrcnn_results.py         # Faster R-CNN 训练曲线和摘要生成脚本
├── compare_models.py                       # YOLOv8 与 Faster R-CNN 指标对比脚本
├── redraw_epoch_plots.py                   # 根据 CSV 重新绘制训练图表
├── requirements_fasterrcnn.txt             # Faster R-CNN 训练相关依赖
├── 训练日志.txt                            # YOLOv8 训练日志
├── yolov8s.pt                              # YOLOv8s 预训练权重
├── yolov8s-cls.pt                          # YOLOv8 分类权重文件
├── yolo11n.pt                              # YOLO 系列权重文件
├── yolo11m.pt                              # YOLO 系列权重文件
├── fasterrcnn/
│   └── fasterrcnn_resnet50_fpn_coco-258fb6c6.pth
│                                             # Faster R-CNN COCO 预训练权重
├── runs/
│   ├── detect/person_car_detect/
│   │   ├── weights/
│   │   │   ├── best.pt                     # YOLOv8 最优权重，桌面端默认加载
│   │   │   └── last.pt                     # YOLOv8 最后一轮权重
│   │   ├── results.csv                     # YOLOv8 每轮训练指标
│   │   └── *.png / *.jpg                   # YOLOv8 训练与验证可视化结果
│   ├── fasterrcnn/person_car_detect/
│   │   ├── weights/
│   │   │   └── best.pth                    # Faster R-CNN 最优权重
│   │   ├── results.csv                     # Faster R-CNN 每轮训练指标
│   │   ├── training_history.json           # Faster R-CNN 训练历史
│   │   ├── training_results.png            # Faster R-CNN 训练曲线
│   │   └── summary_report.txt              # Faster R-CNN 训练摘要
│   └── comparison/
│       ├── model_comparison.png            # 两类模型对比图
│       ├── comparison_report.txt           # 两类模型对比报告
│       └── comparison_data.json            # 两类模型对比数据
├── vis_output/                             # 检测可视化输出图片
└── data/                                   # 重新训练时需要准备的数据集目录

环境准备与启动

1. 创建 Python 环境

建议使用 Python 3.9，并优先使用独立虚拟环境。

cd <项目根目录>

2. 安装依赖

先安装 Faster R-CNN 训练依赖：

python -m pip install -r requirements_fasterrcnn.txt

再安装桌面端和 YOLOv8 推理所需依赖：

python -m pip install ultralytics PyQt5 opencv-python

如需使用 GPU，请确保本机 PyTorch、CUDA 和显卡驱动版本匹配。

3. 启动桌面端系统

python .\detection_ui.py

启动后可在界面中选择：

• 图片检测

• 视频检测

• 摄像头检测

• 历史记录查看与导出

4. 重新训练 YOLOv8

如果需要重新训练 YOLOv8，请先准备数据集和 data.yaml，再执行：

yolo detect train model=yolov8s.pt data=<数据集目录>\data.yaml epochs=100 batch=16 imgsz=640 project=runs/detect name=person_car_detect

训练完成后，桌面端默认读取：

runs/detect/person_car_detect/weights/best.pt

5. 训练 Faster R-CNN

请先按 数据集结构 准备 data/ 目录，然后执行：

python .\train_fasterrcnn.py

训练输出目录：

runs/fasterrcnn/person_car_detect/

6. Faster R-CNN 批量检测

python .\detect_fasterrcnn.py --weights runs/fasterrcnn/person_car_detect/weights/best.pth --source data/images/val --output runs/fasterrcnn/detect --conf 0.5

参数说明：

|-------------|-------------------|
| 参数 | 说明 |
| --weights | Faster R-CNN 权重路径 |
| --source | 待检测图片文件或图片目录 |
| --output | 检测结果输出目录 |
| --conf | 置信度阈值 |

7. 生成可视化和对比结果

生成 Faster R-CNN 训练图表和摘要：

python .\visualize_fasterrcnn_results.py

生成 YOLOv8 与 Faster R-CNN 对比图表：

python .\compare_models.py

根据现有 CSV 重新绘制训练图：

python .\redraw_epoch_plots.py

本项目为个人原创，结构清晰，功能完整，适合计算机视觉方向课程设计、毕业设计和项目演示使用。有定制化需求可以评论或私信作者。

作者原创项目地址：michael-jay.pages.dev/projects.html
