1. 前言：为什么电机需要"认识自己"
在电机控制领域，有一个经常被忽视却至关重要的环节------参数辨识。
一台高性能的伺服系统，如果控制参数与电机实际参数不匹配，就像给一个陌生人量身定做西装------再好的裁缝也做不出合身的衣服。电机参数辨识（Parameter Identification）正是解决这一问题的关键。驱动器通过特定算法和运行流程，将伺服系统中的电气参数（电阻、电感等）和机械参数（转动惯量、摩擦力等）进行自动辨识，并作为驱动器运行配置参数。
为什么参数辨识如此重要？
| 问题 | 后果 |
|---|---|
| 电机参数未知 | 无法计算合适的电流环PI参数，系统可能振荡甚至失控 |
| 极对数错误 | 速度反馈错误，FOC控制完全失效 |
| 电角度偏差 | 转矩输出方向错误，电机无法正常运行 |
| 转动惯量未知 | 速度环响应迟缓或超调严重 |
本文将系统讲解电机参数辨识中的电气辨识、方向辨识、极对数辨识、电角度辨识、机械特性辨识五大核心模块，涵盖原理、实现方法和工程实践。
2. 参数辨识概述
2.1 什么是参数自整定
参数自整定技术是指驱动器通过特定算法和运行流程，将伺服系统中的电气设备如电机、电缆、电气接触件等的电气参数，以及转动惯量、负载力矩、摩擦力等机械参数进行辨识，并作为驱动器运行配置参数。
2.2 辨识参数的完整清单
| 参数类别 | 具体参数 | 符号 |
|---|---|---|
| 电气参数 | 绕组电阻、绕组电感、反电势系数、力矩系数 | R, L, Ke, Kt |
| 结构参数 | 极对数、编码器位数 | Npp, EncBits |
| 角度参数 | 转子零相位角（电角度初始位置） | AbsCal |
| 机械参数 | 转子转动惯量、负载转动惯量、摩擦力 | Jrot, JLoad, BLoad |
2.3 离线辨识 vs 在线辨识
| 对比维度 | 离线辨识 | 在线辨识 |
|---|---|---|
| 执行时机 | 电机静止或低速运行时 | 电机正常运行过程中 |
| 优点 | 精度高、不受工况干扰 | 实时跟踪参数变化 |
| 缺点 | 需停机执行 | 算法复杂、可能受负载干扰 |
| 典型方法 | 信号注入法、直流伏安法 | 递推最小二乘法（RLS）、模型参考自适应（MRAS） |
3. 电气辨识
电气辨识是参数自学习的第一步 ，也是最基础的一步。其目标是获取电机的绕组电阻R、绕组电感L、反电势系数Ke和力矩系数Kt。
3.1 绕组电阻R的辨识
当电机转子静止时，绕组中没有反电势，绕组电压方程为：
U = R × I + L × dI/dt关键洞察 ：控制器输出电压为方波信号，具有高频交流量，导致相电流存在纹波。但电机绕组在不同均值的方波驱动电压下，电流的纹波是相同的------利用这一原理可以消除电感项的影响，准确辨识出电阻值。
实现步骤：
- 向电机绕组施加不同占空比的PWM电压
- 测量稳态电流值
- 根据电压-电流关系计算电阻
工程要点：
- 施加的电压不宜过高，避免电流过大损坏电机
- 需要多次测量取平均，消除噪声影响
3.2 绕组电感L的辨识
根据转子静止时的电压方程，可得到电流动态方程：
L × dI/dt + R × I = U其传递函数为一阶惯性环节，时间常数 τ = L/R。
辨识方法：
方法一：阶跃响应法
- 向绕组施加阶跃电压
- 记录电流上升曲线
- 根据一阶惯性环节的响应特性计算时间常数τ
- L = τ × R
方法二：高频注入法
- 向绕组注入高频电压信号
- 测量高频电流响应
- 根据阻抗特性计算电感
3.3 反电势系数Ke和力矩系数Kt的辨识
反电势系数Ke和力矩系数Kt是电机最重要的两个性能参数。
辨识流程：
- 在使用参数自整定算法获取电流环控制参数后，使电机在两相旋转d-q坐标系的电流环模式下工作
- 根据得到的电压值和对应转速计算电机反电势系数Ke
- 根据电机反电势系数与力矩系数的特点关系，计算力矩系数Kt
物理关系：对于永磁同步电机，Ke和Kt之间存在确定的比例关系（通常Kt ≈ Ke，在SI单位制下）。
4. 方向辨识
方向辨识的目标是确定电机的正反转方向 以及编码器/霍尔传感器的方向与电机旋转方向的对应关系。
4.1 为什么要辨识方向
在FOC（磁场定向控制）中，转子的位置信息至关重要。如果编码器的计数方向与电机实际旋转方向不一致，会导致：
- 速度反馈符号错误
- 电流环失控
- 电机可能朝错误方向加速
4.2 霍尔传感器方向辨识
对于使用霍尔传感器的有感FOC系统，霍尔自学习有两个主要目的：
目的一：获取霍尔状态的顺序，并与转动方向对应。
目的二：获取霍尔传感器安装角度误差（磁钢安装误差）。
实现流程：
- 强制定位转子到指定的电角度，间隔10°，从0°到360°
- 根据霍尔状态变化的跳变区间，将定位电角度的间隔缩小到2°
- 逐步搜索到霍尔状态跳变的电角度
- 将学习后的霍尔状态和对应的电角度进行对齐
学习结果一般应当存入Flash，供后续启动时使用。
4.3 编码器方向检测
对于使用增量式编码器的系统，方向辨识的典型方法：
- 给电机施加一个已知方向的电压矢量
- 读取编码器位置变化
- 判断编码器计数方向是否与预期一致
- 如不一致，在软件中取反或调整硬件连接
5. 极对数辨识
极对数（Number of Pole Pairs）是电机的核心结构参数，定义为转子永磁体磁极的对数。极对数决定了电角度与机械角度的关系：
电角度 = 极对数 × 机械角度5.1 为什么极对数如此重要
极对数直接影响：
- 转速计算：n = 60f / p（p为极对数）
- FOC控制：电角度计算错误会导致磁场定向失败
- 速度环：反馈速度错误
5.2 反电动势波形法（最常用）
原理 ：电机转子每旋转一圈，每一相绕组感应的反电动势波形会完成 极对数 × 1 个完整的周期。
例如，一个极对数为4的电机，转子转一圈，其U相绕组感应的电压波形会出现4个完整的正弦波周期。
计算公式：
极对数 P = N × 360° / Δθ_mech其中，N为波形周期数，Δθ_mech为转子旋转的机械角度。
实现步骤：
- 让电机转子匀速旋转一段已知的机械角度
- 捕捉并记录其中一相绕组的反电动势波形
- 数出在这段机械角度内，波形完成了多少个完整周期
- 代入公式计算极对数
5.3 电压矢量旋转法（驱动器自学习）
在伺服驱动器中，极对数辨识通常通过电压矢量旋转法自动完成：
实现流程：
- 控制电机工作在定子电压矢量旋转模式，电压矢量幅值为能产生额定电流对应的电压值
- 在每个控制周期循环中，按照给定规律增加定子电压矢量角度，电机开始正向缓慢旋转
- 同时检测编码器数据
- 当编码器数值第一次出现最大值到最小值的突变时，记录该最大值和对应的参考电压矢量角
通过分析编码器数据的变化规律，可以计算出极对数和编码器位数。
5.4 工程注意事项
| 方法 | 优点 | 缺点 |
|---|---|---|
| 反电动势波形法 | 简单、无需驱动器支持 | 需要手动旋转、精度依赖测量 |
| 电压矢量旋转法 | 自动化、精度高 | 需要电机能自由旋转、有负载风险 |
💡 推荐做法：在驱动器开发阶段，两种方法结合使用------先用反电动势法快速获取极对数，再用电压矢量旋转法进行精确校准。
6. 电角度辨识
电角度辨识是FOC控制中最关键 的一步。其目标是确定转子初始位置（电角度零位） ，确保磁场定向的准确性。
6.1 什么是电角度
电角度是转子磁极在定子坐标系中的电气位置，它与机械角度的关系为：
θ_e = P × θ_m其中P为极对数，θ_m为机械角度。
6.2 转子零相位角自整定
在自整定获取了电机电阻和电感参数、电流环参数后，进行转子零相位角自整定。

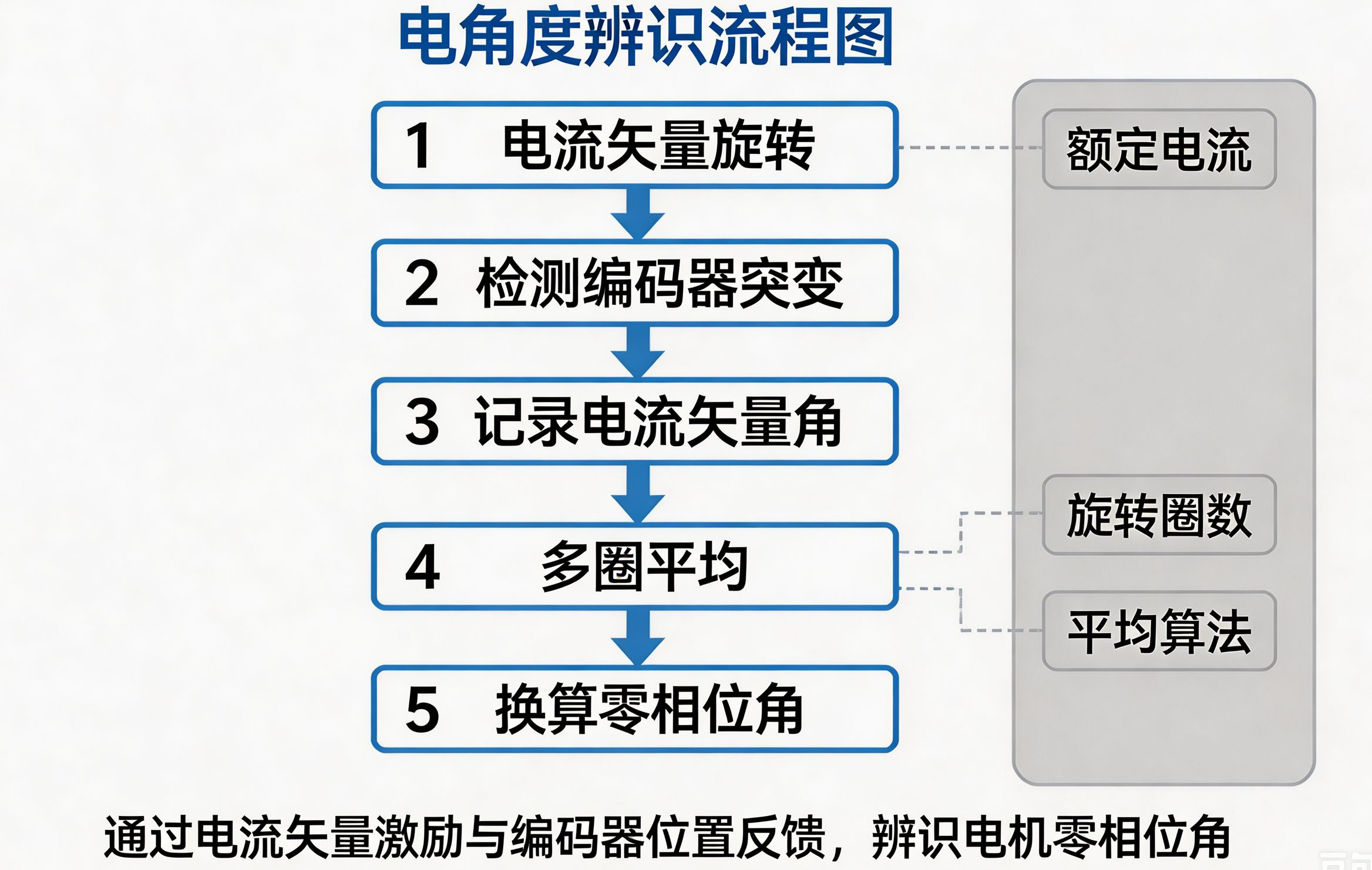

实现流程：
- 控制电机工作在定子电流矢量旋转模式，电流矢量幅值为电机额定电流
- 每个控制循环周期，按照给定规律增加定子电流矢量角，电机开始正向缓慢旋转
- 同时检测编码器数据
- 当编码器数据出现最大值到最小值的突变时，记录该时刻的电流矢量角
- 当转子旋转多圈后，每次编码器数据从最大值到最小值的突变均记录一次电流矢量角
- 将记录的多组电流矢量角进行平均，再换算为对应的机械角度，即为电机转子的零相位角
6.3 初始磁极自学习方法（脉冲注入法）
对于没有位置传感器或首次上电的系统，需要通过脉冲注入法确定初始磁极位置。
实现流程：
- 向电机绕组注入N个正负电压脉冲对
- 利用增量式编码器获取N个正负电压脉冲对对应的偏移量
- 将N个偏移量中最小的偏移量对应的正负电压脉冲对的电角度作为初始磁极电角度
关键要点：
- 逐步提高注入的电压脉冲幅值，以获得满足要求的电流范围
- 在初始磁极自学习过程中快速找出实际的初始磁极电角度，同时保护电机不受损坏
6.4 电角度辨识的工程要点
| 要点 | 说明 |
|---|---|
| 精度要求 | 电角度偏差1°会导致约1.7%的转矩损失 |
| 重复性 | 多次辨识结果应一致，偏差<2° |
| 保存 | 辨识结果应存入非易失存储器（Flash/EEPROM） |
| 验证 | 辨识后通过低速运行验证方向是否正确 |
7. 机械特性辨识
机械特性辨识的目标是获取电机的转动惯量J 和摩擦系数B（包含库仑摩擦和粘性摩擦）。这些参数对速度环和位置环的调试至关重要。
7.1 为什么要辨识机械参数
| 参数 | 影响 |
|---|---|
| 转动惯量J | 决定速度环的响应速度和稳定性 |
| 摩擦系数B | 影响低速性能和稳态精度 |
| 负载转矩TL | 影响前馈补偿和抗扰动能力 |

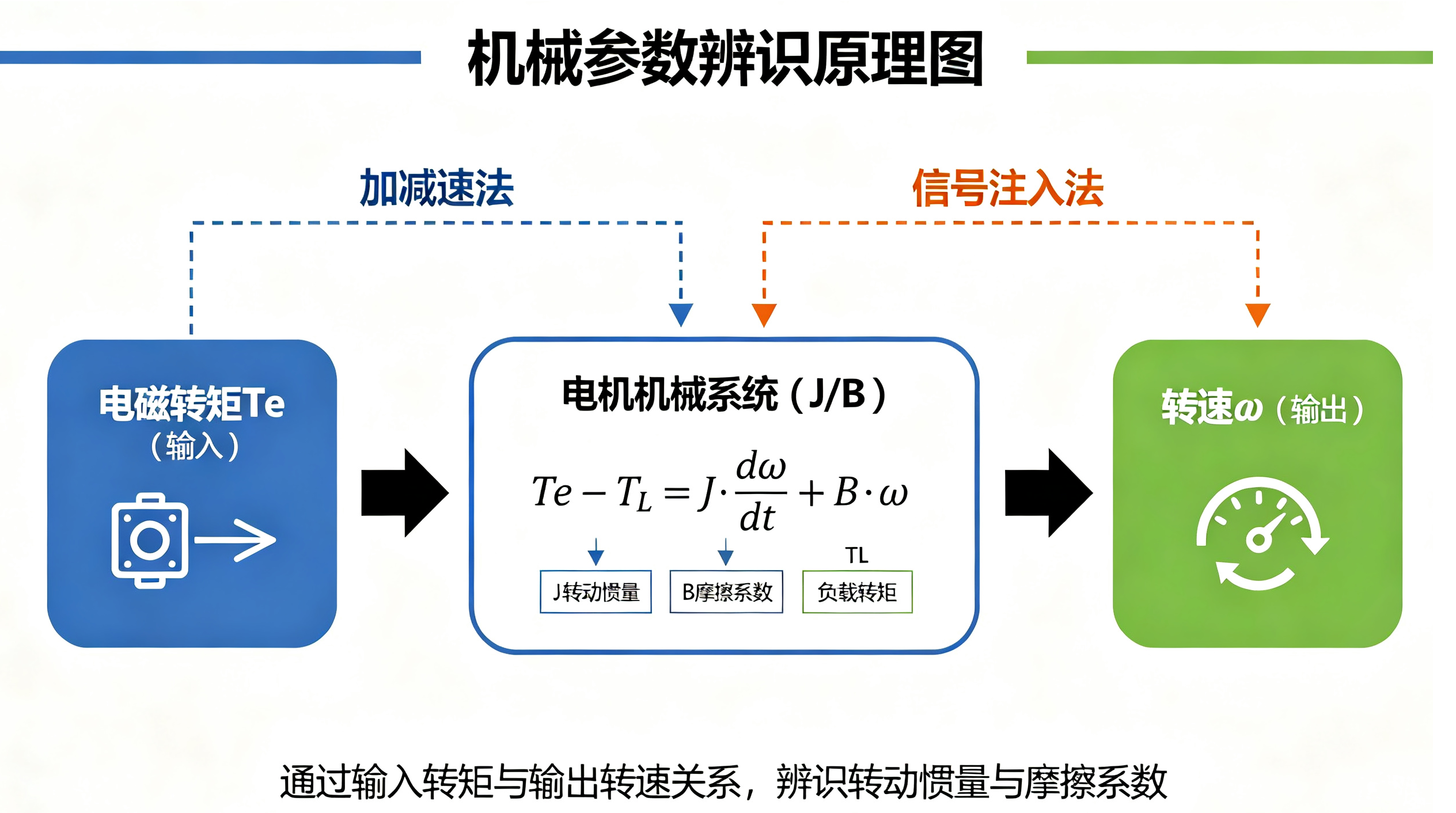

7.2 转动惯量辨识的基本原理
电机的机械运动方程为：
Te - TL = J × dω/dt + B × ω其中Te为电磁转矩，TL为负载转矩，J为转动惯量，B为摩擦系数，ω为机械角速度。
核心思路：通过控制电机做加减速运动，测量转矩和加速度的关系，从而解算出J和B。
7.3 加减速法（最常用）
实现流程：
- 让电机做加速运动和减速运动
- 记录电磁转矩和转速变化
- 利用运动方程进行参数拟合
关键条件：此辨识方法成立的条件是负载转动惯量在辨识过程中保持不变。
7.4 信号注入法
近年来的研究中，通过信号注入进行机械参数辨识成为热点。
原理：
- 注入特定信号（如正弦速度指令）
- 利用信号的正交特性实现转动惯量和摩擦力的解耦辨识
- 避开惯性力矩估算的难题，提高辨识精度
7.5 模型参考自适应法（MRAS）
MRAS是一种经典的在线参数辨识方法。
原理：
- 建立一个参考模型（实际电机）和一个可调模型（参数可调的电机模型）
- 比较两个模型的输出
- 通过自适应律调整可调模型参数，使输出误差趋于零
优点：可以实现在线辨识，跟踪参数变化。
7.6 机械参数辨识的工程要点
| 要点 | 说明 |
|---|---|
| 空载 vs 带载 | 空载辨识得到转子惯量；带载辨识得到总惯量（转子+负载） |
| 加减速幅度 | 不宜过大，避免过流；不宜过小，保证信噪比 |
| 多次平均 | 机械参数受噪声影响大，建议多次辨识取平均 |
| 负载变化 | 如果负载经常变化，需要在线辨识方案 |

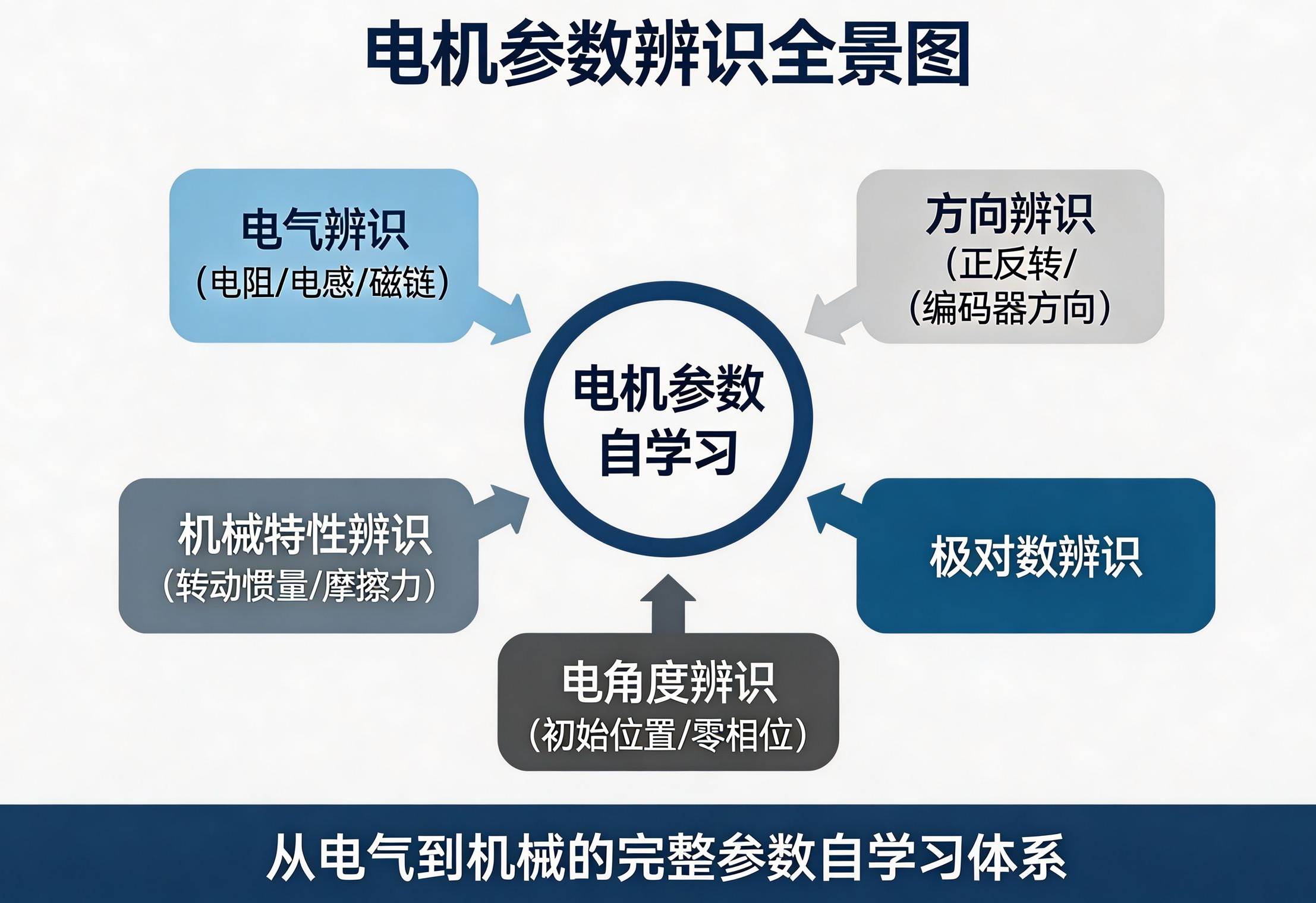

8. 参数辨识的完整流程
综合以上各节，一个完整的电机参数自学习流程如下：
┌─────────────────────────────────────────────────────────────────┐
│ 参数自学习完整流程 │
├─────────────────────────────────────────────────────────────────┤
│ ① 电气辨识 │
│ ├── 绕组电阻R辨识（直流伏安法） │
│ ├── 绕组电感L辨识（阶跃响应/高频注入） │
│ └── 反电势系数Ke/力矩系数Kt辨识（旋转测试） │
├─────────────────────────────────────────────────────────────────┤
│ ② 极对数辨识 │
│ └── 电压矢量旋转法 / 反电动势波形法 │
├─────────────────────────────────────────────────────────────────┤
│ ③ 方向辨识 │
│ └── 霍尔状态顺序学习 / 编码器方向检测 │
├─────────────────────────────────────────────────────────────────┤
│ ④ 电角度辨识 │
│ └── 转子零相位角自整定（电流矢量旋转 + 编码器突变检测） │
├─────────────────────────────────────────────────────────────────┤
│ ⑤ 机械特性辨识 │
│ └── 转动惯量J + 摩擦系数B辨识（加减速法/信号注入法） │
├─────────────────────────────────────────────────────────────────┤
│ ⑥ 参数保存与验证 │
│ ├── 所有参数存入Flash │
│ └── 低速运行验证方向与位置是否正确 │
└─────────────────────────────────────────────────────────────────┘9. 常见问题与避坑指南
| 问题 | 可能原因 | 解决方案 |
|---|---|---|
| 电阻辨识不准 | PWM死区效应、AD采样误差 | 多次测量取平均；补偿死区时间 |
| 电感辨识发散 | 注入信号频率不合适 | 选择合适的注入频率（通常为开关频率的1/10~1/5） |
| 极对数计算错误 | 旋转角度测量不准 | 确保编码器读数正确；多旋转几圈取平均 |
| 电角度偏差大 | 编码器安装偏差 | 多次自学习取平均；考虑机械安装误差补偿 |
| 转动惯量辨识不准 | 负载变化、摩擦影响 | 空载条件下辨识；采用信号注入法提高精度 |
| 辨识过程电机过热 | 电流过大或时间过长 | 降低辨识电流；缩短辨识时间；增加散热 |
10. 总结
| 辨识类型 | 核心参数 | 主要方法 | 关键要点 |
|---|---|---|---|
| 电气辨识 | R, L, Ke, Kt | 直流伏安法、阶跃响应法 | 转子静止时进行，消除反电势影响 |
| 方向辨识 | 霍尔顺序、编码器方向 | 强制旋转 + 状态检测 | 方向错误会导致FOC失控 |
| 极对数辨识 | Npp | 反电动势波形法、电压矢量旋转法 | 电角度 = 极对数 × 机械角度 |
| 电角度辨识 | 零相位角 | 电流矢量旋转 + 编码器突变检测 | 精度直接影响转矩输出 |
| 机械特性辨识 | J, B | 加减速法、信号注入法、MRAS | 负载变化时需要在线辨识 |
电机参数辨识是一个从电气到机械、从静态到动态的完整体系。每一个参数的准确获取，都直接影响着电机控制系统的性能上限。
掌握参数辨识的核心原理和实现方法，你就能让驱动器自动适配任何电机，真正做到"即插即用、精准控制"。希望本文能帮助你在电机控制开发中少走弯路，构建高性能、高可靠性的伺服系统。
