【论文学习】arxiv 2024 || RoSIS：基于鲁棒框架重新审视文本提示式手术器械分割

RoSIS

Rethinking Text-Promptable Surgical Instrument Segmentation with Robust Framework

arxiv 2024

RoSIS：基于鲁棒框架重新审视文本提示式手术器械分割

过去的方法默认"文本里提到的器械一定存在于图像中"；RoSIS 则要求模型先判断文本所描述的器械是否真的存在，存在才分割，不存在就输出空掩码，从而避免被错误提示诱导产生虚假分割

假设一张手术图像中只有：

双极电凝钳 Bipolar Forceps
ProGrasp 抓钳

传统的文本提示模型在测试时，通常只会收到这两个正确提示。这实际上等于提前告诉模型："这两种器械肯定存在。"论文把它称为 Oracle Information（先验真值信息）。

但是在真实应用中，系统并不知道当前画面里到底有什么器械。它可能同时收到：

"双极电凝钳"------存在
"ProGrasp 抓钳"------存在
"剪刀"------不存在
"施夹器"------不存在
"超声刀"------不存在

旧模型面对不存在的器械提示时，仍可能在图中错误地分割出一块区域，也就是产生文本诱导的假阳性。

因此，作者提出新的任务：R-SIS：鲁棒文本提示式手术器械分割

测试时，对每张图像输入所有候选器械的提示，模型需要同时完成：

判断提示器械是否存在；
如果存在，分割器械；
如果不存在，输出空掩码。

RoSIS的整体结构：

RoSIS主要有两条输入：

图像输入：由 Swin Transformer 编码；
文本输入：由 BERT 编码。

经过图文融合后，模型产生两个结果：

器械分割掩码
器械存在概率

复制代码

文本：“图中有剪刀”
        ↓
图文特征匹配
        ↓
剪刀是否真的存在？
    ├─ 存在 → 输出剪刀分割掩码
    └─ 不存在 → 抑制分割结果，输出空掩码

MMFB：多模态融合模块

MMFB负责让视觉特征和语言特征进行双向交互。

它不是简单拼接图像与文本，而是利用交叉注意力：

让文本去查询图像中与器械有关的区域；
再利用视觉信息更新文本表示；
最后将语言信息融合回视觉特征。

其中还加入了一个可学习的 language token，用来聚合与当前图像相关的语言信息。

SGB：选择性门控模块

SGB控制文本信息进入视觉分支的强度。

它的作用相当于一个"语言开关"：

文本与图像一致时，允许文本增强视觉特征；
文本不可靠或对应器械不存在时，减弱语言对视觉特征的影响。

这可以防止语言特征过度主导分割结果。

器械存在性预测分支

这是论文实现鲁棒性的关键部分。

模型综合：

最深层视觉特征；
解码器特征；
BERT输出的原始语言特征；

预测当前文本对应器械的存在概率。

推理时，如果存在概率较低，即使分割解码器产生了一些响应，也会将这些虚假区域抑制掉。

作者设计了三类提示：

类别名称提示："The bipolar forceps."也就是只告诉模型器械名称。
GPT-4外观描述提示：描述器械的：
1. 外形；
2. 颜色；
3. 夹头结构；
4. 视觉特征。
这类提示比单独的类别名称包含更多视觉语义。
位置提示：告诉模型器械大致位于图像哪个区域。

但推理阶段没有真实掩码，无法直接获得准确位置。因此作者采用迭代细化：
1. 先利用名称或外观描述生成初始掩码；
2. 根据初始掩码估计器械位置；
3. 自动构造位置提示；
4. 再进行一次分割，细化结果。

实验使用：

EndoVis2017
EndoVis2018

除了常规IoU，还重点测量：

FPR：假阳性率，越低越好；
Precision：查准率；
Recall：召回率；
F1：综合性能。

在EndoVis2018的鲁棒测试中：

方法	FPR↓	F1↑
LAVT	0.6155	0.3364
RefSegformer	0.2688	0.6420
TP-SIS	0.4008	0.4957
RoSIS不含存在性分支	0.1804	0.6847
完整RoSIS	0.0892	0.7611

摘要

手术器械分割是计算机辅助手术和机器人手术系统的重要组成部分。基于视觉的分割模型通常只能输出预先定义的器械类别，这限制了它们在交互式系统和机器人任务自动化中的应用。

可提示分割方法能够根据文本提示，有选择地预测并分割指定目标。然而，这些方法通常假设当前场景中存在哪些器械是已知的，并据此生成相应的文本提示。这种假设限制了模型对未见过的器械或动态出现器械的泛化能力。在真实的手术环境中，系统通常无法预先获得器械是否存在的信息，因此上述假设并不总是成立，进而可能导致假阳性分割。

为了解决这些局限，本文提出了一项新任务，称为鲁棒文本提示式手术器械分割（Robust Text-Promptable Surgical Instrument Segmentation，R-SIS）。在该任务设定下，模型无法获取器械是否存在的先验信息，而是需要对所有候选器械类别分别输入文本提示。R-SIS要求模型判断哪些文本提示所描述的器械确实出现在图像中，并且只有在确认该器械存在时，才生成相应的分割掩码。

这种任务设定更符合实际应用场景，因为在真实手术过程中，器械是否存在本身就具有不确定性。本文使用手术视频数据集，在R-SIS评估协议下对现有分割方法进行了测试。实验发现，当文本提示对应的真实器械不存在时，现有方法会产生大量假阳性分割。

这些结果表明，现有评估协议与真实应用场景之间存在明显差距，同时说明有必要建立一种能够明确考虑文本提示不确定性 以及目标器械缺失情况的评估基准。

图一

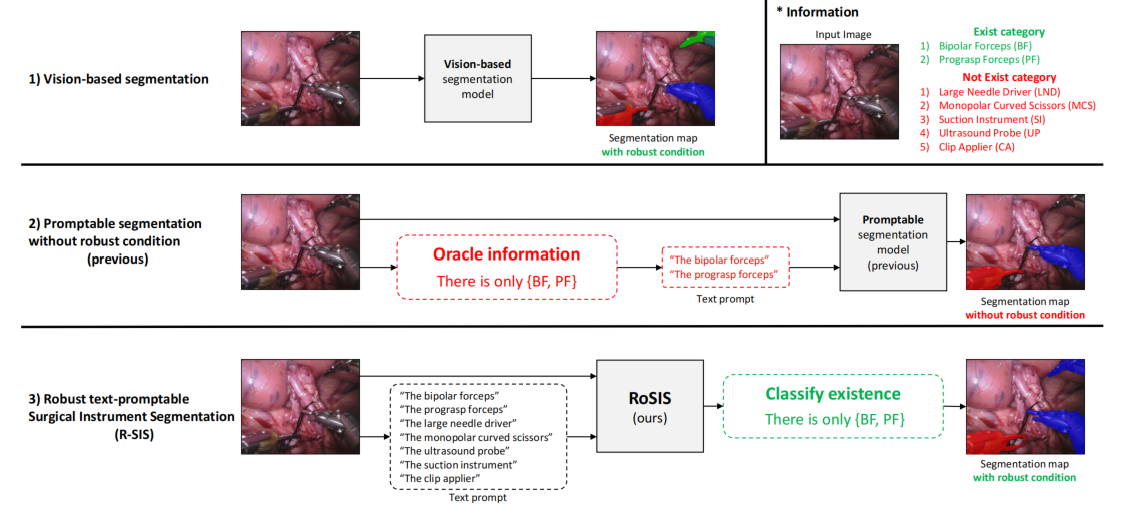

图1：SIS方法评估流程的对比分析：(1)基于视觉的分割模型 $1,30,31,2$ 仅利用图像数据即可生成所有类别的分割图；(2)先前提出的可提示式分割模型 $9,10,11$ 借助"先验信息"识别图像中的类别，并仅针对这些类别生成分割图，这意味着其设置缺乏稳健性条件；(3)我们的R-SIS方法则对所有类别均使用提示信息，在稳健条件下为所有类别生成分割图。

纯视觉分割方法：

只输入手术图像，不输入文本
复制代码
```
手术图像
   ↓
纯视觉分割模型
   ↓
所有类别的分割结果
```
模型没有人提前告诉它图中有什么器械，必须自己根据视觉信息完成：
1. 判断器械是否存在；
2. 识别器械类别；
3. 分割器械区域。
过去的文本提示分割方法：

需要针对某个器械输入文本，例如：
- "The bipolar forceps"
- "The ProGrasp forceps"
问题在于，研究人员只给模型输入了图中确实存在的BF和PF提示。

这相当于在测试前就告诉模型：这张图中只有BF和PF，你只需要分割它们。

论文将这种信息称为 Oracle Information，即"先验真值信息"或"上帝信息"。

其流程是：
复制代码
```
先查看真实标注
   ↓
确定图中存在BF和PF
   ↓
只输入BF和PF的文本提示
   ↓
模型分割BF和PF
```
问题在于，真实应用中并没有人提前告诉模型图中有哪些器械。只有看过真实标注，才可能准确知道应该输入哪些提示。

因此，这种评估方式绕开了一个重要问题：如果输入了一个图中不存在的器械名称，模型会怎么办？

很多旧方法即使收到不存在器械的提示，也会在图像中强行找出一块区域，产生假阳性分割。
R-SIS鲁棒文本提示分割

第三行不再提前知道器械是否存在，而是把所有候选类别都作为提示输入：
- 双极电凝钳；
- ProGrasp抓钳；
- 大号持针器；
- 单极弯剪；
- 吸引器；
- 超声探头；
- 施夹器。
RoSIS需要自己判断：
复制代码
```
BF：存在
PF：存在
LND：不存在
MCS：不存在
SI：不存在
UP：不存在
CA：不存在
```
然后：
- 对存在的BF和PF生成分割掩码；
- 对其他不存在的器械输出空掩码。
所以它的流程是：
复制代码
```
图像＋所有类别提示
          ↓
判断每个器械是否存在
          ↓
只分割真正存在的器械
```

图二

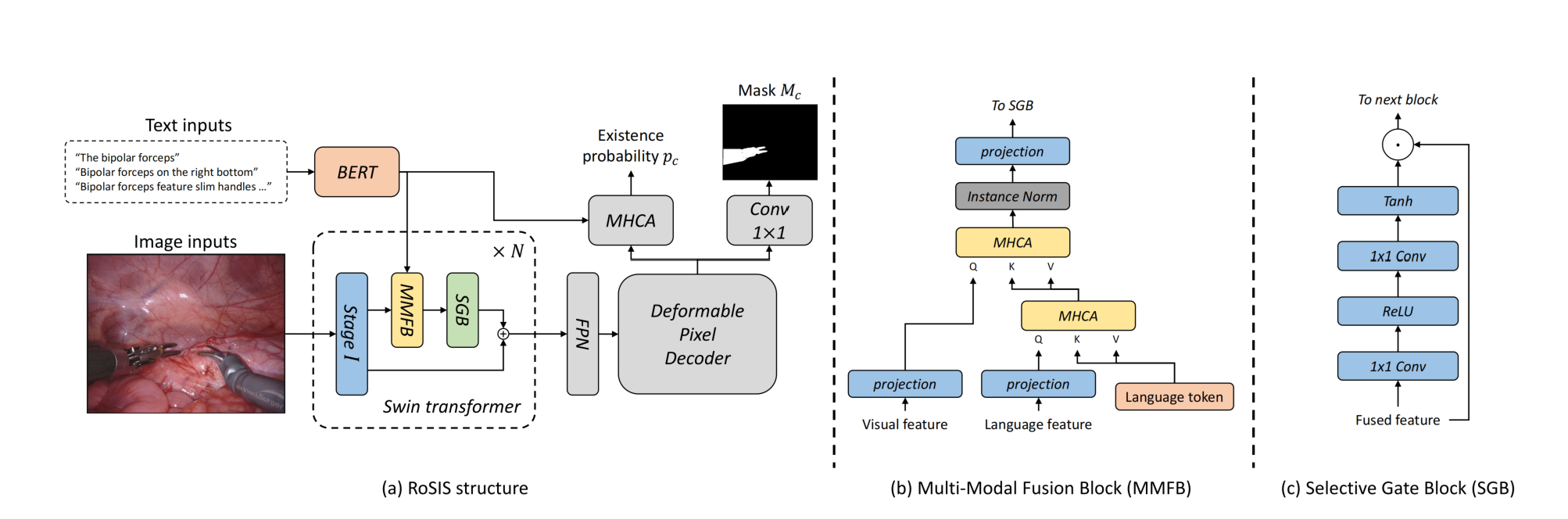

图2：RoSIS模型架构，包括(a)整体结构、(b)多模态融合模块以及(c)选择性门模块

RoSIS整体结构：

文本输入

同一种器械可以使用不同形式的文本提示，例如：
- 类别名称："The bipolar forceps"；
- 类别＋位置："The bipolar forceps on the right bottom"；
- 外观描述："Bipolar forceps feature slim handles..." 。
文本经过BERT编码，转换成语言特征。
图像输入

手术图像输入Swin Transformer，经过多个Stage逐层提取视觉特征：
- 浅层特征：边缘、纹理和器械轮廓；
- 深层特征：器械类别和高级语义。
在每个Swin Transformer阶段之间，作者加入：
- MMFB：多模态融合模块；
- SGB：选择性门控模块。
图中"×N"表示这套结构会在多个编码阶段重复使用。

图文特征融合

每个阶段的处理过程可以概括为：

复制代码

当前视觉特征
     ↓
MMFB：把文本信息融合进视觉特征
     ↓
SGB：控制融合信息的强度
     ↓
与原视觉特征进行残差连接
     ↓
送入下一个Swin阶段

残差连接保证即使文本不够可靠，原始视觉信息也不会完全丢失。

分割解码器

编码后的多尺度特征先经过FPN进行多尺度融合，再进入Deformable Pixel Decoder。

可变形像素解码器会重点关注少量关键采样位置，恢复器械的空间轮廓。最后经过1x1卷积，输出当前类别的二值分割掩码
存在性预测分支

除了生成分割掩码，RoSIS还有一条并行分支预测：

它利用MHCA融合：
- 文本特征；
- 深层视觉特征；
- 解码器输出特征。
推理时：
- (p_c)较高：保留器械掩码；
- (p_c)较低：认为器械不存在，抑制或清空对应掩码。
因此，即使解码器错误地产生了一小块区域，存在性分支也有机会将其过滤掉。

MMFB多模态融合模块：

特征投影

视觉特征和语言特征的维度不同，因此先分别经过projection，将二者映射到可以进行注意力计算的共同特征空间。
语言特征增强

下方的第一个MHCA使用：
- BERT语言特征；
- 一个可学习的Language Token。
Language Token可以理解为一个可训练的语言信息汇总向量。它帮助模型从整段提示中提取最重要的信息，例如：
- 器械名称；
- 外观特征；
- 所在位置。
图像查询文本

上方第二个MHCA以视觉特征作为Query，以增强后的语言特征作为Key和Value。

其含义是：图像中的每个区域，都去查询自己与文本描述的相关程度。
输出融合特征

融合结果继续经过：
- Instance Normalization；
- Projection。
然后送入SGB，进一步控制语言信息的影响

SGB选择性门控模块：

与任务相关的信息：门控值较大，得到保留或增强；
不相关的信息：门控值接近0，被抑制；
部分具有冲突的信息：可能被反向或减弱调节。

复制代码

图像＋某个器械的文本提示
            ↓
MMFB寻找图文对应区域
            ↓
SGB过滤无关融合信息
            ↓
分割解码器生成器械掩码
            ↓
存在性分支判断该器械是否存在
            ↓
存在：保留掩码
不存在：输出空掩码
