鱼眼相机模型

1. 模型概述

鱼眼相机通过特殊镜头获得超大视场角，水平或对角视场角可接近或超过 180 ∘ 180^\circ 180∘。普通针孔模型采用透视投影，当视角接近 180 ∘ 180^\circ 180∘ 时，像平面坐标会趋于无穷，因此不能直接准确描述鱼眼镜头。

鱼眼模型通常把入射光线与光轴之间的夹角映射为图像半径：

ρ = f g ( θ ) \rho=f\,g(\theta) ρ=fg(θ)

其中：

θ \theta θ：空间光线与相机光轴之间的夹角；
ρ \rho ρ：投影点到主点的图像半径；
f f f：尺度或等效焦距；
g ( θ ) g(\theta) g(θ)：鱼眼投影函数。

2. 坐标系统

2.1 世界坐标系

空间点表示为：

P w = $X w Y w Z w$ T \mathbf{P}_w= \begin{bmatrix} X_w & Y_w & Z_w \end{bmatrix}^{T} Pw= $XwYwZw$ T

2.2 相机坐标系

通过外参将世界坐标转换到相机坐标：

P c = R P w + t \mathbf{P}_c=\mathbf{R}\mathbf{P}_w+\mathbf{t} Pc=RPw+t

其中：

R ∈ S O ( 3 ) \mathbf{R}\in SO(3) R∈SO(3)：旋转矩阵；
t ∈ R 3 \mathbf{t}\in\mathbb{R}^{3} t∈R3：平移向量；
P c = $X c , Y c , Z c$ T \mathbf{P}_c= $X_c,Y_c,Z_c$ ^T Pc= $Xc,Yc,Zc$ T。

2.3 像素坐标系

像素点表示为：

p = $u v$ T \mathbf{p}= \begin{bmatrix} u & v \end{bmatrix}^{T} p= $uv$ T

通常以图像左上角为原点， u u u 向右， v v v 向下。

3. OpenCV 鱼眼投影模型

3.1 归一化透视坐标

对于相机坐标系中的三维点：

a = X c Z c , b = Y c Z c a=\frac{X_c}{Z_c},\qquad b=\frac{Y_c}{Z_c} a=ZcXc,b=ZcYc

定义：

r = a 2 + b 2 r=\sqrt{a^2+b^2} r=a2+b2

光线夹角为：

θ = arctan ⁡ ( r ) \theta=\arctan(r) θ=arctan(r)

3.2 Kannala--Brandt 角度多项式

OpenCV cv::fisheye 使用四个畸变系数描述角度映射：

θ d = θ ( 1 + k 1 θ 2 + k 2 θ 4 + k 3 θ 6 + k 4 θ 8 ) \theta_d= \theta \left( 1+k_1\theta^2+k_2\theta^4+k_3\theta^6+k_4\theta^8 \right) θd=θ(1+k1θ2+k2θ4+k3θ6+k4θ8)

畸变后的归一化坐标为：

x d = θ d r a , y d = θ d r b x_d=\frac{\theta_d}{r}a,\qquad y_d=\frac{\theta_d}{r}b xd=rθda,yd=rθdb

当 r r r 接近 0 时，应使用极限值处理，避免除零。

3.3 映射到像素坐标

相机内参矩阵为：

K = $f x α f x c x 0 f y c y 0 0 1$ \mathbf{K}= \begin{bmatrix} f_x & \alpha f_x & c_x\\ 0 & f_y & c_y\\ 0 & 0 & 1 \end{bmatrix} K= fx00αfxfy0cxcy1

最终像素坐标：

u = f x ( x d + α y d ) + c x u=f_x(x_d+\alpha y_d)+c_x u=fx(xd+αyd)+cx

v = f y y d + c y v=f_y y_d+c_y v=fyyd+cy

其中：

f x , f y f_x,f_y fx,fy：横向和纵向焦距，单位为像素；
c x , c y c_x,c_y cx,cy：主点坐标；
α \alpha α：倾斜系数，工程中通常固定为 0；
k 1 , k 2 , k 3 , k 4 k_1,k_2,k_3,k_4 k1,k2,k3,k4：鱼眼畸变系数。

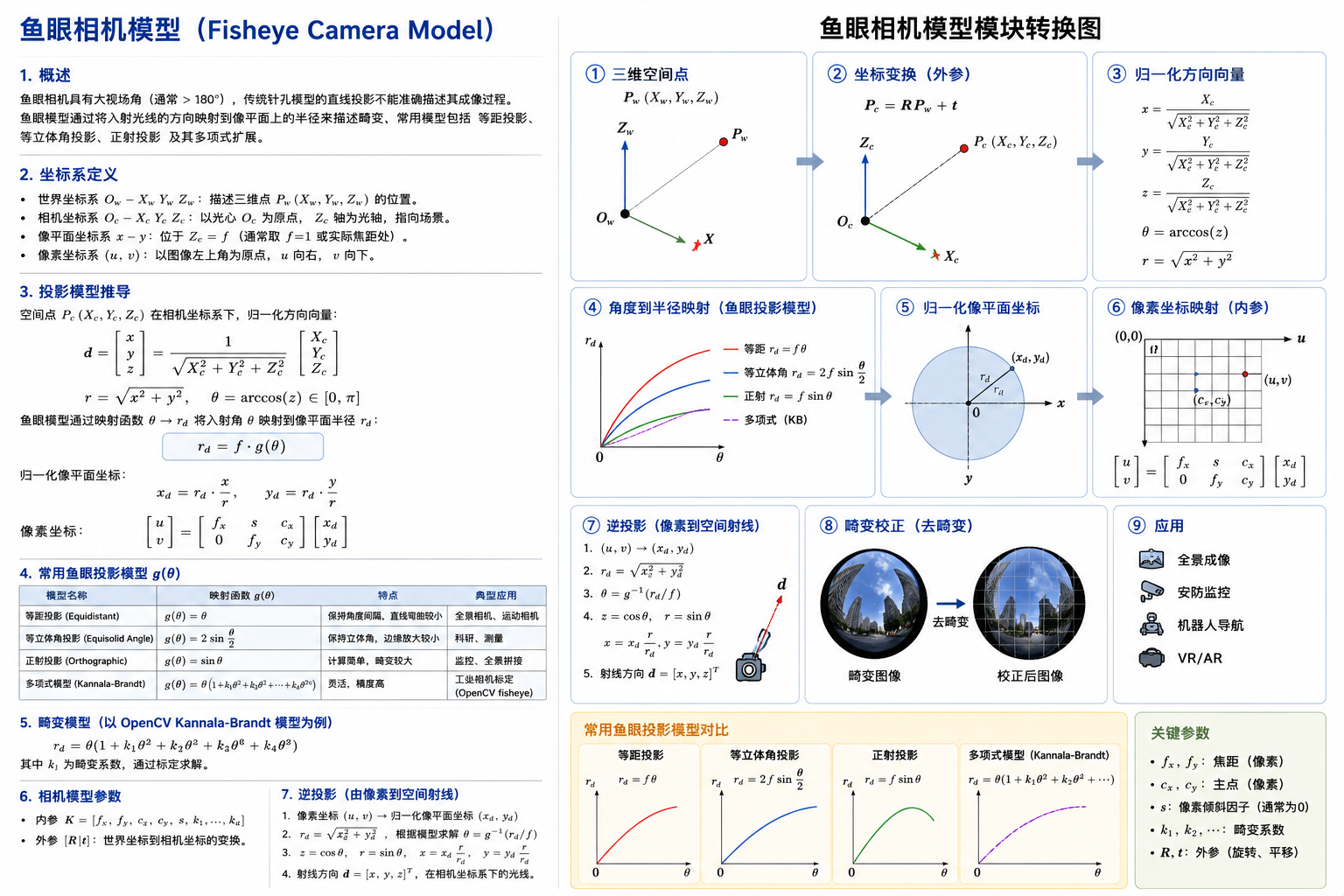

完整转换链路：

text 复制代码

世界三维点 Pw
   ↓ 外参 R、t
相机三维点 Pc
   ↓ 归一化
透视坐标 a、b
   ↓ 计算入射角 θ
鱼眼角度映射 θd
   ↓ 半径缩放
畸变归一化坐标 xd、yd
   ↓ 内参 K
像素坐标 u、v

4. 常见鱼眼投影类型

投影模型	半径映射	特点	常见用途
等距投影	ρ = f θ \rho=f\theta ρ=fθ	角度与图像半径成正比	全景、机器人、运动相机
等立体角投影	ρ = 2 f sin ⁡ ( θ / 2 ) \rho=2f\sin(\theta/2) ρ=2fsin(θ/2)	保持单位面积对应的立体角关系	测光、天空成像
体视投影	ρ = 2 f tan ⁡ ( θ / 2 ) \rho=2f\tan(\theta/2) ρ=2ftan(θ/2)	保角性较好，边缘拉伸明显	视觉测量、特殊全景
正射投影	ρ = f sin ⁡ θ \rho=f\sin\theta ρ=fsinθ	边缘压缩明显，投影范围有限	监控、半球视场
多项式模型	ρ = f g ( θ ) \rho=f\,g(\theta) ρ=fg(θ)	能拟合真实镜头，精度较高	工业标定、OpenCV 鱼眼模型

真实镜头通常不严格满足单一理想投影函数，因此工程中常用多项式模型或统一相机模型拟合。

5. 鱼眼模型与针孔模型对比

对比项	针孔相机	鱼眼相机
基本映射	r = f tan ⁡ θ r=f\tan\theta r=ftanθ	r = f g ( θ ) r=f\,g(\theta) r=fg(θ)
典型视场角	通常小于 120 ∘ 120^\circ 120∘	可接近或超过 180 ∘ 180^\circ 180∘
图像边缘	透视拉伸	弯曲和径向压缩明显
直线性质	三维直线通常投影为二维直线	非过光心直线常投影为曲线
常用标定模型	Brown--Conrady	Kannala--Brandt、统一相机模型
典型场景	测量、普通检测、双目	环视、全景、机器人导航、监控

6. 逆投影：像素到空间射线

逆投影用于把像素恢复为相机坐标系中的一条空间射线。

6.1 像素归一化

忽略倾斜系数时：

x d = u − c x f x , y d = v − c y f y x_d=\frac{u-c_x}{f_x},\qquad y_d=\frac{v-c_y}{f_y} xd=fxu−cx,yd=fyv−cy

r d = x d 2 + y d 2 r_d=\sqrt{x_d^2+y_d^2} rd=xd2+yd2

6.2 求解入射角

根据鱼眼模型求解：

r d = θ ( 1 + k 1 θ 2 + k 2 θ 4 + k 3 θ 6 + k 4 θ 8 ) r_d= \theta \left( 1+k_1\theta^2+k_2\theta^4+k_3\theta^6+k_4\theta^8 \right) rd=θ(1+k1θ2+k2θ4+k3θ6+k4θ8)

该非线性方程通常使用牛顿迭代求解 θ \theta θ。

6.3 恢复单位射线

令：

ϕ = atan2 ⁡ ( y d , x d ) \phi=\operatorname{atan2}(y_d,x_d) ϕ=atan2(yd,xd)

则单位方向向量为：

d = $sin θ cos ϕ sin θ sin ϕ cos θ$ \mathbf{d}= \begin{bmatrix} \sin\theta\cos\phi\\ \sin\theta\sin\phi\\ \cos\theta \end{bmatrix} d= sinθcosϕsinθsinϕcosθ

单个像素只能恢复一条空间射线。必须结合双目视差、深度网络、激光雷达、地面平面或已知尺寸，才能恢复唯一三维点。

7. 标定参数

鱼眼相机标定通常输出：

text 复制代码

图像尺寸:
  width, height

内参:
  fx, fy, cx, cy, alpha

畸变:
  k1, k2, k3, k4

每张标定图外参:
  rvec, tvec

质量指标:
  RMS 重投影误差
  每幅图重投影误差
  边缘区域误差
  参数稳定性

8. 鱼眼标定流程

准备棋盘格、圆点阵列或 ChArUco 标定板；
从图像中心、边缘和四角采集不同姿态；
保证标定板覆盖尽可能大的视场；
检测角点并进行亚像素优化；
初始化内参矩阵和四个鱼眼畸变参数；
最小化所有图像的重投影误差；
剔除模糊、遮挡或误差过大的图像；
重新标定并检查参数稳定性；
生成去畸变或立体校正映射；
使用真实场景直线和边缘区域验证。

采集建议

标定板应覆盖图像中心、边缘和四角；
不要只采集正对相机的图像；
包含俯仰、偏航、滚转和不同距离；
固定焦距、分辨率、裁剪模式和 ISP 配置；
关闭动态防抖、数字变焦和动态裁剪；
避免运动模糊、强反光、过曝和角点遮挡；
标定板尺寸必须准确，并保持平整。

9. 去畸变与视场控制

去畸变不是简单地恢复"原始场景"，而是将鱼眼图像重新投影到目标相机模型。

输出效果受新相机矩阵和输出尺寸影响：

新焦距变大：中心区域放大，保留视场减小；
新焦距变小：保留更多视场，但黑边增多；
输出透视图：适合检测和测量，但边缘拉伸明显；
输出柱面图：适合水平全景；
输出球面图：适合全景拼接和环视；
输出多个透视视图：适合机器人环视检测和 BEV 感知。

OpenCV 常用处理链：

cpp 复制代码

cv::fisheye::estimateNewCameraMatrixForUndistortRectify(
    K, D, image_size, R, K_new,
    balance, new_size, fov_scale);

cv::fisheye::initUndistortRectifyMap(
    K, D, R, K_new, new_size,
    CV_16SC2, map1, map2);

cv::remap(
    src, dst, map1, map2,
    cv::INTER_LINEAR,
    cv::BORDER_CONSTANT);

其中：

balance 控制裁剪与视场保留的平衡；
fov_scale 调整输出视场；
map1、map2 可预计算，适合视频实时处理。

10. OpenCV C++ 标定接口

cpp 复制代码

#include <opencv2/calib3d.hpp>
#include <opencv2/imgproc.hpp>

std::vector<std::vector<cv::Point3f>> object_points;
std::vector<std::vector<cv::Point2f>> image_points;

cv::Mat K = cv::Mat::eye(3, 3, CV_64F);
cv::Mat D = cv::Mat::zeros(4, 1, CV_64F);
std::vector<cv::Vec3d> rvecs;
std::vector<cv::Vec3d> tvecs;

int flags =
    cv::fisheye::CALIB_RECOMPUTE_EXTRINSIC |
    cv::fisheye::CALIB_CHECK_COND |
    cv::fisheye::CALIB_FIX_SKEW;

cv::TermCriteria criteria(
    cv::TermCriteria::COUNT + cv::TermCriteria::EPS,
    100,
    1e-8);

double rms = cv::fisheye::calibrate(
    object_points,
    image_points,
    image_size,
    K,
    D,
    rvecs,
    tvecs,
    flags,
    criteria);

11. 重投影误差

对于第 i i i 个标定点，观测像素为 p i \mathbf{p}_i pi，模型投影为 p ^ i \hat{\mathbf{p}}_i p^i：

e i = ∥ p i − p ^ i ∥ 2 e_i= \left\| \mathbf{p}_i-\hat{\mathbf{p}}_i \right\|_2 ei=∥pi−p^i∥2

均方根误差：

E R M S = 1 N ∑ i = 1 N e i 2 E_{\mathrm{RMS}}= \sqrt{ \frac{1}{N} \sum_{i=1}^{N}e_i^2 } ERMS=N1i=1∑Nei2

不能只检查全局 RMS，还应统计：

图像中心区域误差；
图像边缘和四角误差；
每张标定图平均误差；
最大误差和 P95 误差；
不同距离、姿态下的误差；
去畸变后直线的弯曲残差。

12. 工程注意事项

12.1 分辨率变化

纯缩放图像时，可按比例调整：

f x ′ = s x f x , f y ′ = s y f y , c x ′ = s x c x , c y ′ = s y c y f_x'=s_xf_x,\quad f_y'=s_yf_y,\quad c_x'=s_xc_x,\quad c_y'=s_yc_y fx′=sxfx,fy′=syfy,cx′=sxcx,cy′=sycy

鱼眼畸变系数通常保持不变。

若分辨率变化来自传感器裁剪、binning、数字防抖、不同读出区域或不同 ISP 模式，则主点和有效成像关系可能改变，应重新进行投影验证，必要时重新标定。

12.2 模型不要混用

普通相机模型使用 cv::calibrateCamera；
OpenCV 鱼眼模型使用 cv::fisheye::calibrate；
两套模型的畸变参数定义不同；
不应把普通模型的 k 1 , k 2 , p 1 , p 2 , k 3 k_1,k_2,p_1,p_2,k_3 k1,k2,p1,p2,k3 直接传入鱼眼接口；
ROS 中常把 OpenCV 鱼眼模型标记为 equidistant。

12.3 边缘误差

鱼眼图像边缘区域对参数更敏感。若标定板只出现在中心区域，即使全局 RMS 较小，边缘投影仍可能严重偏差。

12.4 检测与分割

将整幅鱼眼图强行展开为透视图，会改变边缘目标的尺寸和形状。常见方案包括：

直接使用原始鱼眼图训练模型；
将鱼眼图切分为多个透视视图；
使用柱面或球面特征；
在原始鱼眼坐标中检测，再反投影为空间射线；
为 BEV 感知预计算像素到射线查找表。

13. 机器人融合感知应用

13.1 环视感知

多颗鱼眼相机可覆盖机器人周围近 360 ∘ 360^\circ 360∘ 区域，用于：

近场障碍物检测；
环视拼接；
可行驶区域分割；
泊车和低速导航；
视觉里程计与定位；
BEV 特征构建。

13.2 相机---激光雷达融合

text 复制代码

激光雷达三维点
   ↓ 外参变换
鱼眼相机坐标系三维点
   ↓ 鱼眼投影模型
鱼眼像素坐标
   ↓ 图像边界与遮挡检查
语义、颜色或特征关联

不能使用普通针孔投影直接代替鱼眼投影，否则边缘区域会产生明显投影偏差。

13.3 鱼眼双目

鱼眼双目需要：

左右相机分别完成鱼眼内参标定；
求解左右相机外参；
使用鱼眼立体校正；
生成适合立体匹配的目标投影图；
在校正图上计算视差；
使用校正模型恢复三维点。

OpenCV 常用接口：

cpp 复制代码

cv::fisheye::stereoCalibrate(...);
cv::fisheye::stereoRectify(...);

14. 推荐模块接口

输入结构

cpp 复制代码

struct FisheyeCameraModelInput {
    cv::Mat image;
    cv::Mat K;
    cv::Mat D;
    cv::Mat R;
    cv::Mat t;
    cv::Size image_size;
};

输出结构

cpp 复制代码

struct FisheyeProjectionResult {
    cv::Point2f pixel;
    cv::Vec3d camera_ray;
    bool inside_image;
    bool valid_depth;
};

软件模块划分

text 复制代码

FisheyeCalibration
├── PatternDetector
├── CornerRefiner
├── CalibrationSolver
├── ReprojectionEvaluator
└── CalibrationSerializer

FisheyeCameraModel
├── ProjectPoint
├── UnprojectPixel
├── DistortPoint
├── UndistortPoint
├── BuildRemapTable
└── ValidateProjection

FisheyeFusion
├── LidarToCamera
├── CameraToPixel
├── OcclusionCheck
├── SemanticAssociation
└── ProjectionVisualizer

15. 总结

鱼眼相机模型的核心不是在针孔模型后简单增加普通径向畸变，而是建立：

空间光线角度 → 鱼眼图像半径 → 像素坐标 \text{空间光线角度} \rightarrow \text{鱼眼图像半径} \rightarrow \text{像素坐标} 空间光线角度→鱼眼图像半径→像素坐标

完整工程链路应包含：

准确的鱼眼投影和逆投影模型；
内参、畸变和外参标定；
像素到空间射线的转换；
可控视场的去畸变和重映射；
中心与边缘分区误差验证；
分辨率和传感器模式一致性检查；
与激光雷达、IMU、双目和 BEV 模块的坐标统一。

参考资料

OpenCV Documentation --- Fisheye camera model

https://docs.opencv.org/4.x/db/d58/group__calib3d__fisheye.html
Juho Kannala, Sami S. Brandt, A Generic Camera Model and Calibration Method for Conventional, Wide-Angle, and Fish-Eye Lenses, IEEE TPAMI, 2006.
