整机可靠性测试实战03：防水密封可靠性｜IP67/IP68结构设计、密封胶圈选型与泡水测试量产翻车整改
整机可靠性测试实战（三连专题·第三篇）
前两篇我们聊了跌落振动、温湿度循环和盐雾测试。不少客户看完问我：老吴，运动相机最重要的不是防水吗？怎么不先讲防水？问得对，防水恰恰是运动相机最容易翻车、也最让OEM客户头疼的单项，所以放到压轴来写。
做运动相机20年，防水翻车案例我经手过太多。有个客户做的是IP68防水运动相机，样机阶段在工厂做泡水测试，全部通过，客户信心满满，直接下单两万台出海。结果货发到东南亚雨季市场，用户买回去戴着下雨骑行、下河游泳，不到两个月，售后工单爆炸：一批机器镜头内部起雾，一批机器Type-C口进水腐蚀，还有一批更严重，电池仓进水直接短路烧机。
客户紧急召回样机拆解复盘，结论让所有人意外：密封胶圈材质没选错，泡水测试也做了，问题出在三个看不见的细节------胶圈压缩量设计余量不足、壳体合模线位置渗水、装配公差波动导致胶圈局部压不紧。样机是老师傅手工装配，尺寸刚好；大货是流水线批量装配，公差一波动，密封直接失效。
今天这篇，就把防水可靠性这件事一次讲透：IP等级到底怎么理解、密封结构怎么设计、胶圈怎么选、泡水测试怎么做才算数，以及量产阶段最容易踩的防水坑。
一、先纠正一个误区：IP68 不等于永久防水
很多客户一听到 IP68，就以为相机可以永远泡在水里随便用。这是防水可靠性里最大的误解。
IP 等级是国际防护等级标准，IP68 由两位数字组成：第一位 6 代表防尘等级，完全防止灰尘进入；第二位 8 代表防水等级，可长时间浸没在一定深度的水中。但注意，IP68 的测试是有明确条件的：水深、浸泡时长、水温，都要看产品规格书里写的具体承诺值。
行业常见运动相机防水承诺：
- 水深：通常承诺 10 米或 30 米防水；
- 时长：一般在水中浸泡 30 分钟到 2 小时不等；
- 水温：常温淡水测试，热水、海水环境会加速密封老化。
量产避坑重点：规格书怎么写，测试就必须怎么测。IP68 是 "测试条件下的防水"，不是 "无限期防水"。很多客户把 IP68 理解成万能防水，宣传上夸大承诺，最后全部变成售后风险。
二、防水核心：密封胶圈的选型与压缩量设计
运动相机密封的核心零件是 O 型密封圈。胶圈选型看起来简单，实际上坑最多。
常见密封胶圈材质对比：
- 硅胶：弹性好、耐高低温、食品级安全，运动相机壳体密封首选；
- EPDM 三元乙丙：耐老化、耐臭氧好，但压缩永久变形比硅胶差一些；
- 丁腈橡胶：耐油性好，但耐高低温能力弱，运动相机场景用得少。
胶圈设计的两个关键参数：
- 压缩量：胶圈装入沟槽后，被压缩的比例通常控制在 15%-25%。压得太小，密封力不足，水汽容易渗入；压得太大，胶圈长期受压失去弹性，同样会失效；
- 沟槽设计：沟槽深度、宽度、圆角半径要和胶圈尺寸精确匹配。沟槽太浅，胶圈装进去会被挤坏；太深，胶圈压不紧。
量产避坑重点：胶圈硬度、压缩量、沟槽公差，样机阶段就要锁定。样机用手工装配，公差靠师傅手感找补；大货靠模具和公差控制，参数不锁定，批量必翻车。

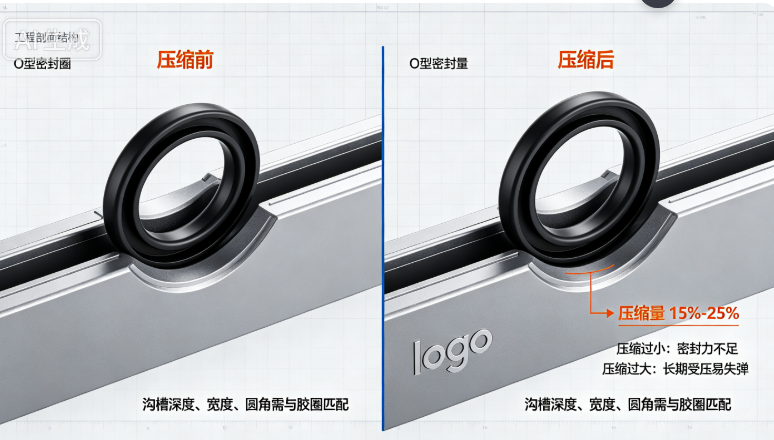

图：O型密封圈压缩量示意，标注压缩前、压缩后状态与15%-25%推荐范围

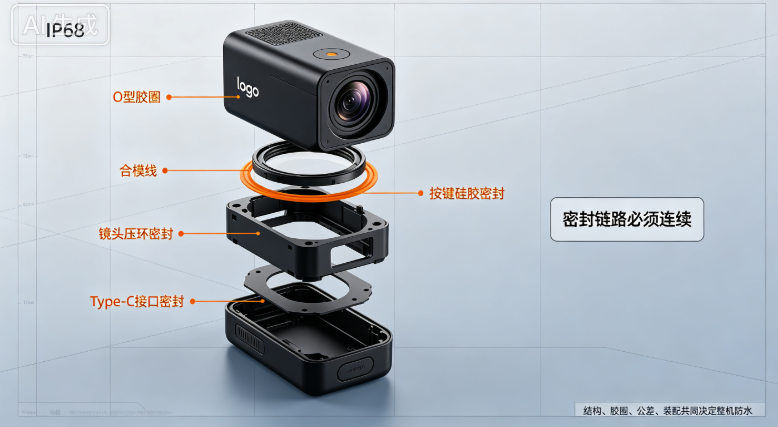

三、结构防水关键点：合模线、螺丝位、接口
胶圈选对了，结构设计跟不上，一样进水。运动相机防水最薄弱的位置就那几个，逐个排查：
- 壳体合模线：上下壳装配的接缝处，是进水高发点。合模线位置要设计密封筋和胶圈槽，配合紧密；
- 螺丝锁付位：螺丝孔如果直接穿透壳体，水会顺着螺丝孔渗入。设计上要加密封圈或者做盲孔设计；
- Type-C 接口：外露充电口是防水重灾区，接口要设计独立的密封塞或者防水盖板，配合胶圈压紧密封；
- 按键位置：按键要做硅胶一体成型，把按键帽和壳体密封做成一体，避免水从按键缝隙渗入；
- 镜头压环：镜头玻璃和壳体的连接处，用压环加胶圈双重密封。
量产避坑重点：防水设计不是单一零件的事，是整机密封链路。任何一环松动，整机防水等级直接归零。
四、防水测试怎么做才算数：泡水、压力、温变复测
很多客户以为，把机器丢水里泡半小时就算测完防水。真实工厂的防水验证，远不止这么简单。
标准防水测试流程：

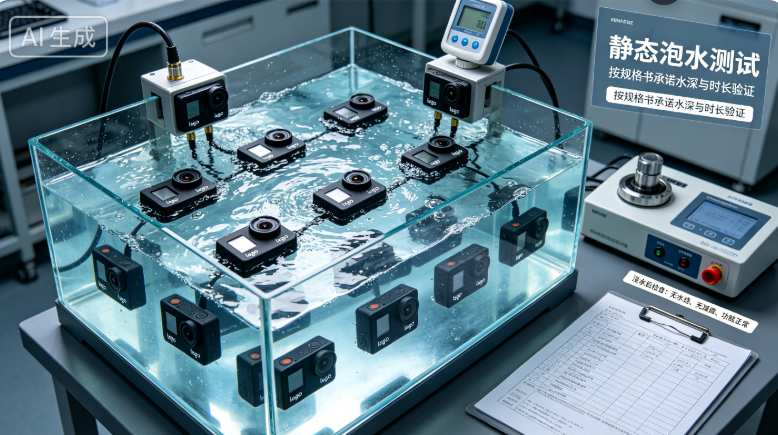

- 静态泡水测试：按规格书承诺水深和时长，整机静置浸泡；
- 动态泡水测试：模拟用户下水游泳、骑行淋雨，整机在水下运动状态测试；
- 温变循环后复测：先做高低温循环，让胶圈经历热胀冷缩，恢复常温后再做泡水测试，验证胶圈老化后的密封能力；
- 气密测试：量产阶段用气密检测仪，对每台机器打气测漏，快速筛选密封不良品。
✅ 合格判定：泡水测试后，拆机检查内部无水迹、无凝露，开机全部功能正常，镜头无起雾。
❌ 常见翻车点：
- 只做静态泡水，跳过动态测试，水下按键操作时进水；
- 跳过温变后复测，胶圈高低温老化后密封失效没被发现；
- 量产只抽检不做全检，气密不过的机器漏到市场。
量产避坑重点：样机阶段做全套泡水 + 温变复测，量产阶段每台机器气密全检 ，这是防水产品不出批量事故的两条底线。
五、客户那批货最后怎么整改的
回到开头那个案例，复盘锁定三个根因后，整改方案非常明确：
- 胶圈压缩量从 18% 调整到 22%，留出装配公差余量，同时收窄沟槽公差带；
- 合模线位置增加第二道密封筋，双保险防渗；
- 量产线全部增加气密全检工位，气密不过的机器当场拦截，不允许流到包装环节。
整改后重新做完整套泡水、温变、动态测试，全部通过，后续批次出海后，进水售后率直接降到行业平均水平以下。客户后来跟我说，早知道把防水测试做扎实，那批退货的钱够买好几条气密检测线了。
六、总结
防水可靠性，是运动相机最硬的一道坎。IP 等级别只看数字，要看测试条件；胶圈别只看材质，要看压缩量和沟槽；测试别只做静态泡水，要做动态、温变、气密全套；量产别只抽检，要气密全检。
防水这件事，样机阶段多花一周，大货阶段少赔几十万。
