JW1581A 是非隔离、无外置功率电感的小功率 AC-DC 电荷泵稳压芯片，仅需极少外部元件，集成650V高压击穿MOSFET，适用于通用输入电压（85VAC~305VAC）。JW1581A可通过FB引脚设置输出5V/3.3V默认电压。专门替代传统阻容降压（RC 降压）方案，大幅提升可靠性、简化 PCB、降低 BOM 成本，是小家电、MCU 辅助供电方案。
JW1581A 典型应用场景：
小家电主控 MCU 供电：电饭煲、电热水龙头、加湿器、暖风机、破壁机控制板；
健康护理设备：电子血压计、暖宫腰带、按摩仪、刮痧仪、精油梳主控 5V 辅助电源；
IoT 模块、智能插座、LED 小驱动、水表 / 电表小功率非隔离供电；
替代老旧 RC 阻容降压方案，解决 RC 容易炸电容、雷击损坏问题。
JW1581A 产品特点：
超低系统物料成本；
集成650V MOSFET；
默认输出电压5V/3.3V；
快速启动；
优化栅极驱动器，易于通过EMI测试；
VCC欠压锁定；
Vo欠压锁定与过载保护；
输出电流限制；
过温保护；
SOP8封装。

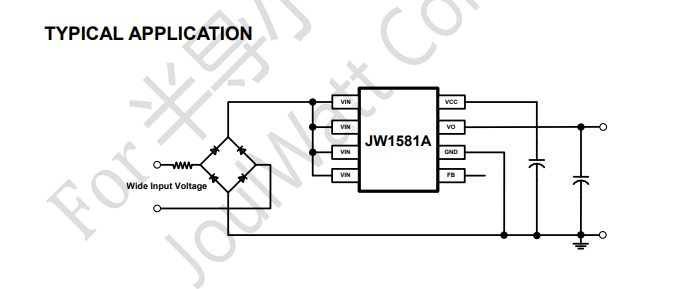

典型应用电路：
整体电路拓扑（三段式）
1、市电输入整流前级（强电区）
整流桥输出：
正极 → CBUS (2.2μF/400V 电解) 正极 → JW1581A 第 1 脚 HV
负极 → 系统 GND
- 芯片最小外围电路
8 脚 VDD ↔ GND：0.1μF 50V MLCC（紧贴引脚）
3 脚 FB 分压网络（标准 5V 输出，无需修改）
R1=240kΩ：VOUT (5 脚) → FB (3 脚)
R2=47kΩ：FB (3 脚) → GND
2/6/7 脚全部悬空不接
- 5V 输出后级负载
5 脚 VOUT 输出端并联两颗滤波电容：
COUT1：100μF/10V 电解电容（储能）
COUT2：1μF/16V MLCC（高频去耦）
电容另一端统一接 GND，输出直接给 MCU、指示灯、按键、传感器供电。

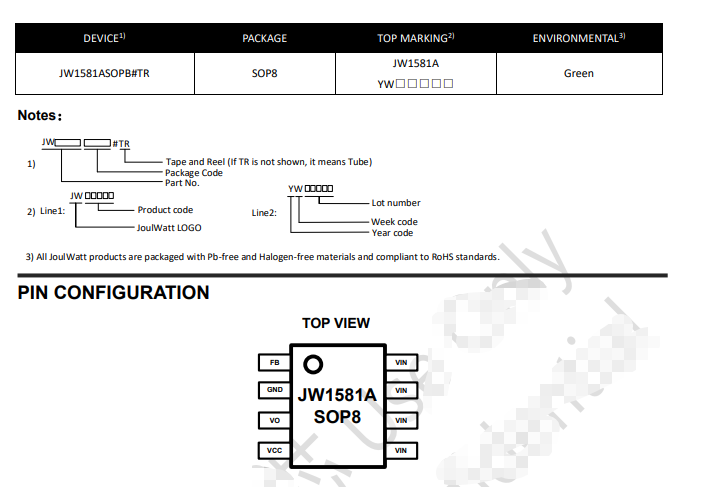

管脚封装定义：
引脚定义（SOP8）
| 引脚号 | 引脚名 | 功能说明 |
|---|---|---|
| 1 | HV | 整流后高压直流母线输入端 |
| 2 | NC | 空脚，直接悬空 |
| 3 | FB | 电压反馈引脚，通过电阻分压设定输出电压 |
| 4 | GND | 芯片功率地、信号公共地 |
| 5 | VOUT | 5V 稳压电压输出端 |
| 6 | NC | 空脚，悬空 |
| 7 | NC | 空脚，悬空 |
| 8 | VDD | 芯片内部供电引脚，对地接 MLCC 退耦电容 |
完整BOM表（可直接打板）
| 位号 | 规格参数 | 作用 |
|---|---|---|
| FR | 10Ω 1W 熔断绕线电阻 | 短路保护 |
| CX | 0.1μF X1 275VAC 安规电容 | EMI 滤波 |
| BD1 | MB6S 1A 1000V 贴片整流桥 | AC 转 DC |
| CBUS | 2.2μF 400V 铝电解 | 高压母线滤波 |
| U1 | JW1581A SOP-8 | AC-DC 主控芯片 |
| CVDD | 0.1μF 50V 0603 MLCC | VDD 退耦 |
| R1 | 240kΩ 0805 | 反馈上分压 |
| R2 | 47kΩ 0805 | 反馈下分压 |
| COUT1 | 100μF 10V 电解 | 输出低频滤波 |
| COUT2 | 1μF 16V 0603 MLCC | 输出高频滤波 |
