中科蓝讯SDK开发-开启串口Debug打印调试教程

前言

现在为止也开发了许多杰理和中科蓝讯蓝牙芯片的TWS蓝牙耳机、音响项目 SDK 的案子,在调试案子时不断的向前辈们学习到了很多关于蓝牙音响、蓝牙TWS耳机专业的知识。想在这里做一个学习汇总,方便各位同行和对中科蓝汛芯片SDK感兴趣的小伙伴们学习;

本章详细讲解中科蓝讯SDK开启串口Debug打印调试教程

在开发杰理耳机、音响等音频 蓝牙项目时,都绕不开串口调试;本章就对杰理可视化SDK开发中串口调试开启详细出一个步骤教程;

注:在中科蓝讯中:程序下载、程序串口调试打印、EQ在线调试、FCC测试等都是默认使用单线方法呦!

准备硬件工具:XLink板,在开发中程序下载、程序串口调试打印、EQ在线调试、FCC测试等都是使用XLinK板

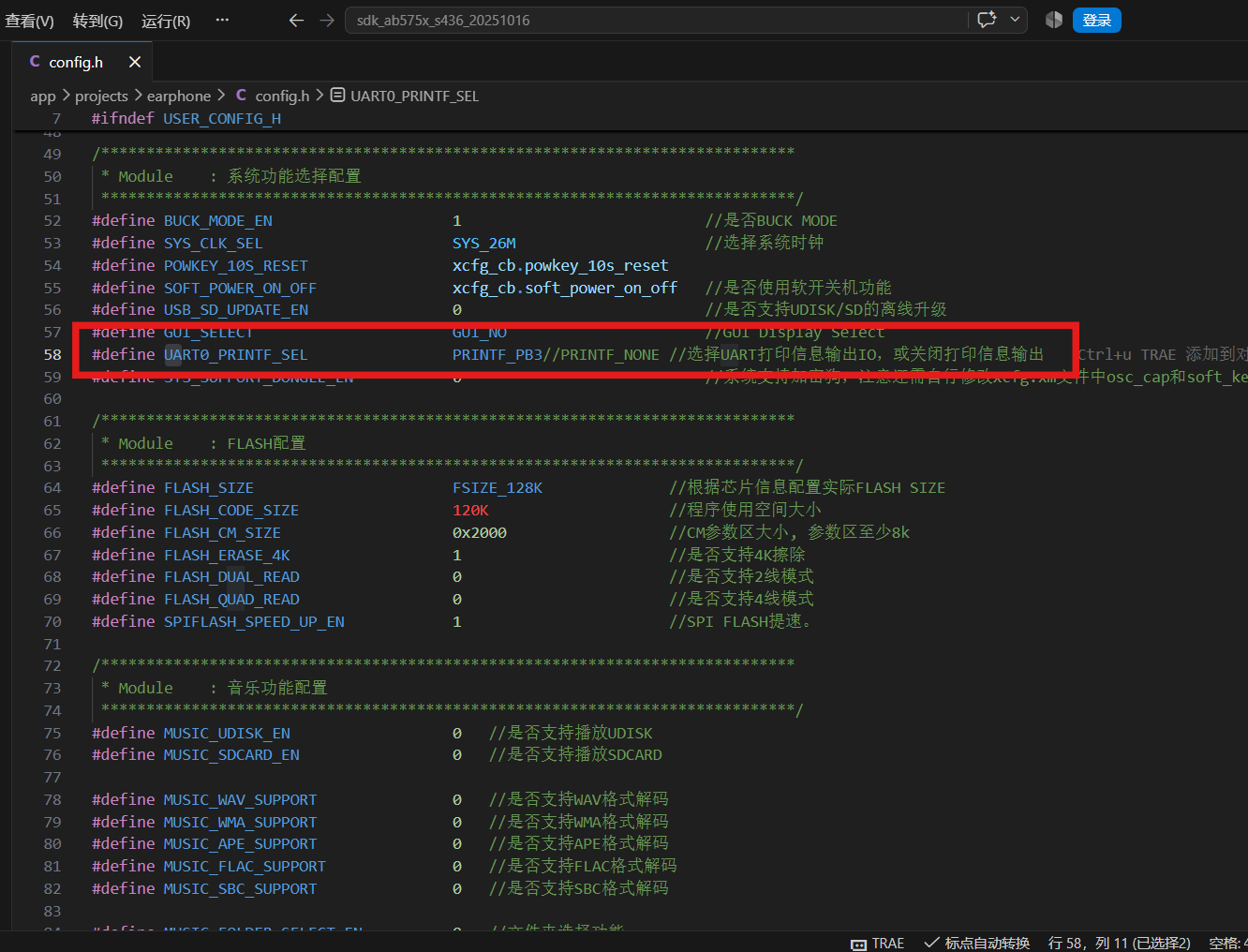

步骤一:在SDK代码中" config.h "文件中选择串口打印信息输出的引脚,可自由选择,一般我就选择PB3引脚;因为样机上的USB口DP脚(PB3)均支持下载和打印功能;选择PB3IO后,USB功能就自定失效啦,同时也要注意引脚是否在其它地方存在复用;

#define UART0_PRINTF_SEL 该宏定义选择PRINTF_NONE就是关闭串口打印,选择引脚索引就是打开串口调试功能和串口输出数据引脚;选择完成直接编译烧录代码;

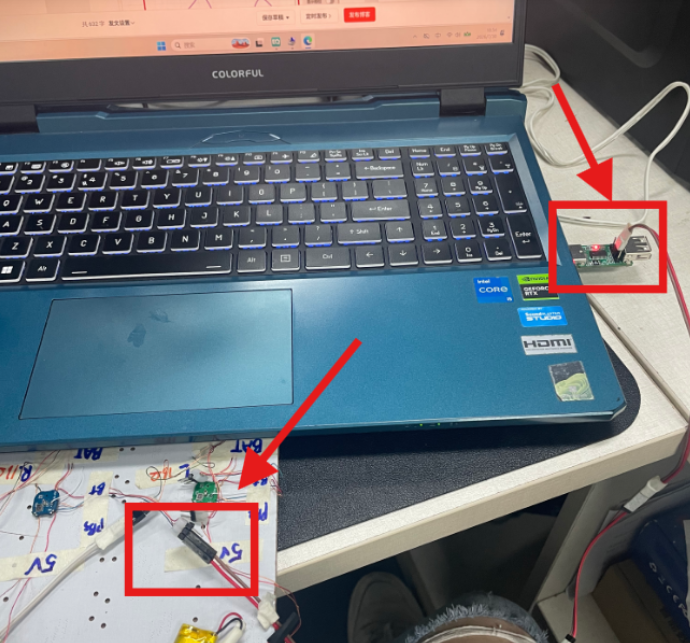

步骤二:使用XLink小板连接耳机板如图所示:耳机板中GND引脚连接XLINK小板GND,PB3引脚连接RX引脚;

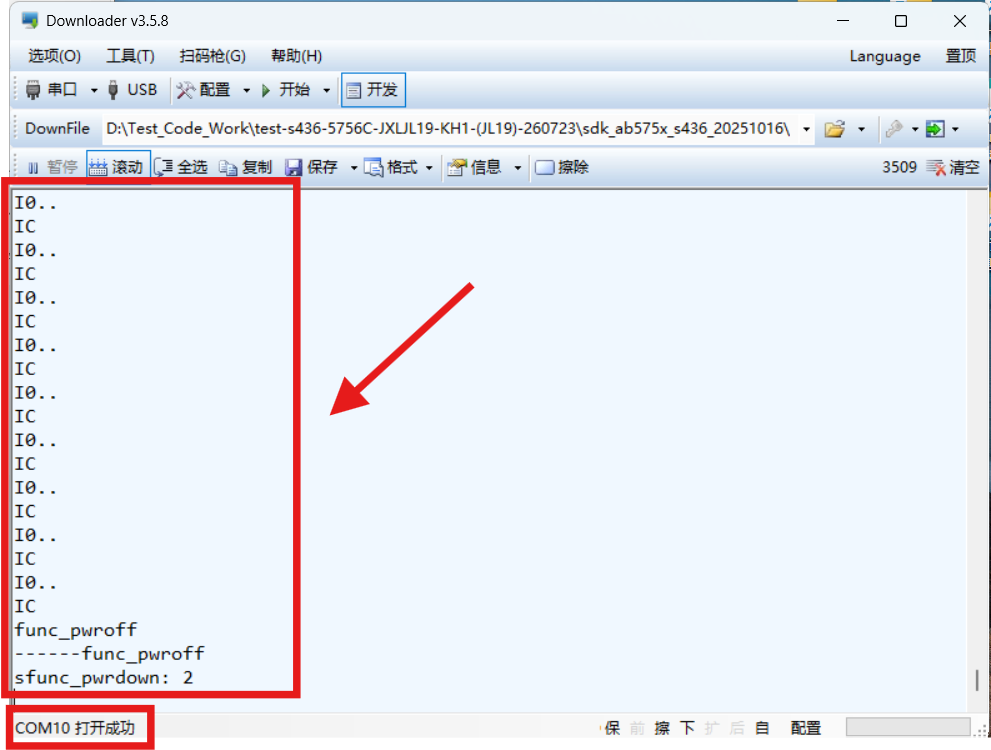

步骤三:打开Download上位机软件查看串口打印信息


制作不易!喜欢的小伙伴给个小赞赞!喜欢我的小伙伴点个关注!有不懂的地方和需要的资源随时问我哟!
