在百兆瓦级高压级联储能系统中，数十个功率单元通过级联方式直接输出10kV甚至35kV高压。这种架构虽然省去了笨重的工频变压器，但其复杂的电磁环境对底层通信提出了极其严苛的要求。作为连接主控系统与各个高压功率单元的"神经中枢"，CAN总线通信的稳定性直接决定了整个储能电站的安全与效率。
【高压级联场景的通信痛点】
在高压级联储能系统中，功率单元通常采用模块化设计，每个单元内部都有独立的MCU、驱动电路和采样电路。这些单元在高压环境下工作，面临着三大通信挑战：
1.极高的地电位差：由于各功率单元处于不同的电位，它们之间的地电位差可能高达数千伏。如果CAN通信线直接连接，巨大的地电位差会瞬间击穿收发器，甚至损坏主控板。
2.强电磁干扰（EMI）：功率单元内部的IGBT以高频开关，产生极强的电磁噪声。这些噪声极易耦合到通信线上，导致CAN总线出现大量错误帧，甚至通信中断。
3.长距离与多节点：高压级联系统通常包含几十个功率单元，它们分布在不同的柜体中，通信距离较长。传统CAN总线在长距离、多节点下信号衰减严重，极易出现通信不稳定。
【CAN设备选型核心策略】
针对上述痛点，在高压级联项目中，CAN设备的选型必须将"安全隔离"与"抗干扰"放在首位。
1.高隔离电压的CAN收发器：必须选用具有高隔离电压的CAN隔离收发器。例如，市面上优秀的隔离CAN收发器，其总线引脚应具备±40V以上的故障保护电压，以应对意外的高压耦合。
2.高共模瞬态抗扰度（CMTI）：在IGBT高频开关的环境下，通信接口必须具备极高的共模瞬态抗扰度。
3.CAN转光纤中继器：对于跨柜体或长距离通信，强烈建议使用CAN转光纤中继器。光纤介质天然免疫电磁干扰，且能彻底实现电气隔离。通过光纤构建环网或手拉手拓扑，不仅能轻松延伸通信距离，还能在单点故障时实现链路自愈，极大提升系统可靠性。
4.集成化CAN隔离模块：为了简化设计和提高可靠性，可以选择集成了隔离电源、信号隔离和CAN收发器于一体的CAN隔离模块。这类模块通常采用灌封工艺，具备优异的EMC性能和宽温工作能力，非常适合储能这种恶劣的工业环境。
【北京博悦互联典型应用案例：10kV高压级联储能电站】
在某10kV/5MWh高压级联储能电站项目中，系统由30个功率单元级联而成。项目初期，由于未充分考虑隔离与抗干扰，频繁出现CAN通信报错，导致功率单元被误切除，系统无法满功率运行。
解决方案：
主控侧及功率单元侧：在主控控制器和功率单元的CAN接口前，加装了北京博悦互联CAN隔离模块，将主控系统与高压侧彻底隔离。

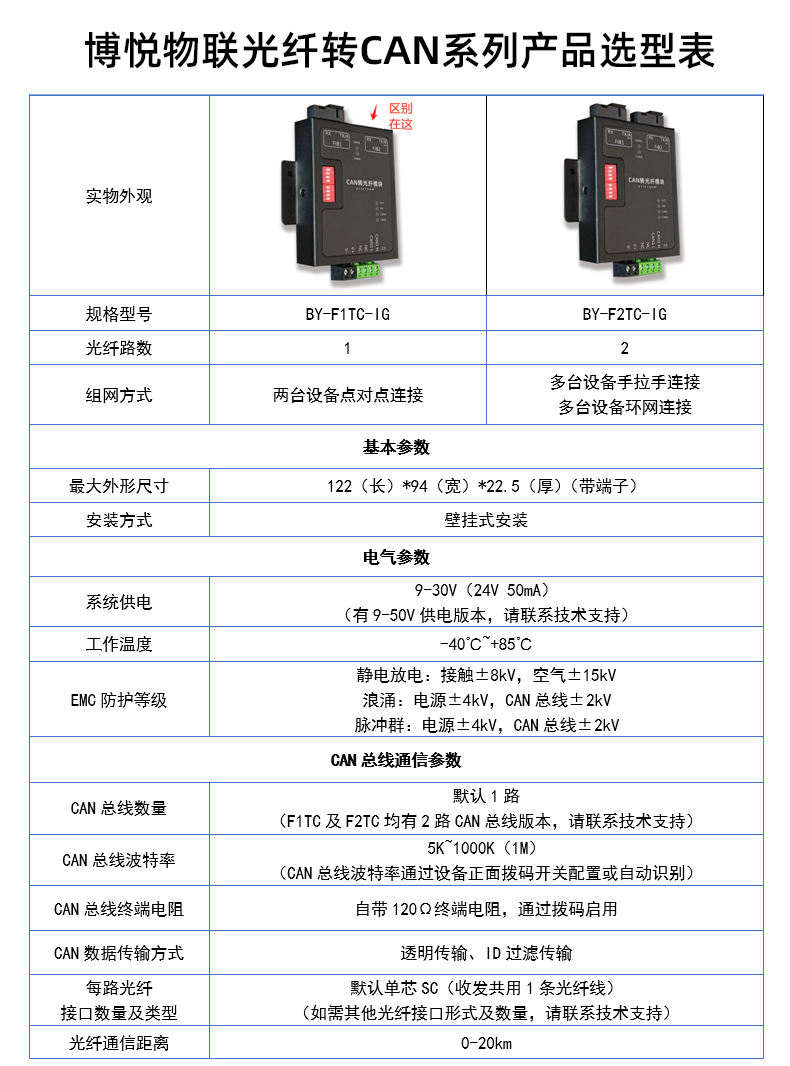

簇间及柜间通信：摒弃了传统的铜缆连接，在相邻功率单元柜之间部署了北京博悦博悦互联的CAN转光纤中继器，构建了光纤环网。
实施效果：
改造后，系统通信故障率降至零，即使在满负荷运行和电网波动等极端工况下，CAN总线依然保持稳定。光纤环网的引入，不仅解决了长距离通信的衰减问题，还为系统提供了冗余保护，即使某段光纤意外损坏，通信也能在毫秒级内自动恢复，保障了储能电站的安全稳定运行。
【结语】
高压级联储能系统的通信设计，是一项关乎系统安全与寿命的系统工程。通过合理选用高隔离、高抗扰的CAN设备，并辅以光纤通信等先进手段，可以有效化解高压环境下的通信难题，为储能电站的长期稳定运行保驾护航。
北京博悦互联是国内较领先的CAN总线网关设计与制造商，可为用户提供完善的解决方案并支持产品定制。
