“高通 QCS8550 嵌入式主板 EC-A8550JD4：48 TOPS 算力上板“

高通 QCS8550 嵌入式主板 EC-A8550JD4：48 TOPS 算力上板

高通 QCS8550 的 4nm 八核 Kryo、Adreno 740 光追 GPU、双 eNPU V3 48 TOPS NPU------EC-A8550JD4 把这套旗舰级移动平台做成带工业接口的嵌入式主板，面向机器人、边缘 AI、5G 网关和工业控制。

核心规格

模块	参数
SoC	高通 QCS8550，4nm 工艺
CPU	Kryo 八核 64 位：1×GoldPlus @ 3.2GHz + (2+2)×Gold @ 2.8GHz + 3×Silver @ 2.0GHz，主频高达 3.36GHz
GPU	Adreno 740，支持光线追踪、OpenGL ES 3.2、Vulkan 1.2、OpenCL 3.0
NPU	双 eNPU V3：4×HVX + 1×HMX，48 TOPS（INT8） / 12 TOPS（FP16）
ISP	高通 Spectra 认知 ISP，3 个 18 位 3600 万像素 ISP
内存	16GB LPDDR5x
存储	256GB UFS4.0
扩展存储	1 × M.2 M-KEY（2242/2260/2280，PCIe NVMe，主机底部）+ 1 × TF Card
系统	Linux
尺寸	188.0 mm × 88.44 mm × 50.65 mm
重量	主机净重 0.79 kg，带包装总重 1.15 kg

视频编解码能力

能力	参数
视频解码	8K@60fps / 4K@240fps H.265/H.264/VP9/AV1
视频编码	8K@30fps / 4K@120fps H.265/H.264
无线显示	4K@60fps 解码 + 4K@60fps 编码并发
ISP	三 18-bit 3600 万像素 ISP

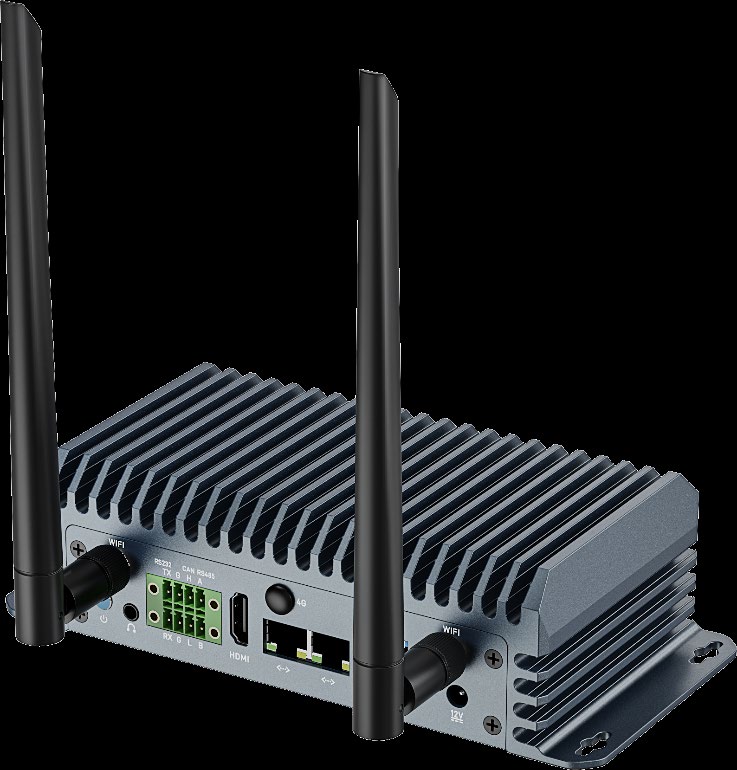

接口布局

接口	说明
以太网	2 × RJ45（1000Mbps）
WiFi / 蓝牙	通过 M.2 E-KEY（2230）扩展 WiFi6 / 蓝牙5.2
4G / 5G	通过 Mini PCIe 扩展 4G LTE，通过 M.2 B-KEY 扩展 5G（与 4G 复用）
SIM	1 × SIM Card
USB	2 × USB3.0（限流 1A）+ 1 × Type-C（烧录）
显示	1 × HDMI2.0（4K@60Hz）
音频	1 × 3.5mm 音频接口（支持 MIC 录音，美标 CTIA）
工业接口	1 × 凤凰端子座（8Pin-3.5mm）：RS485 + RS232 + CAN 2.0
电源	DC 12V（5.5mm × 2.1mm，支持 12V~24V 宽电压输入）

扩展接口详解

扩展类型	说明

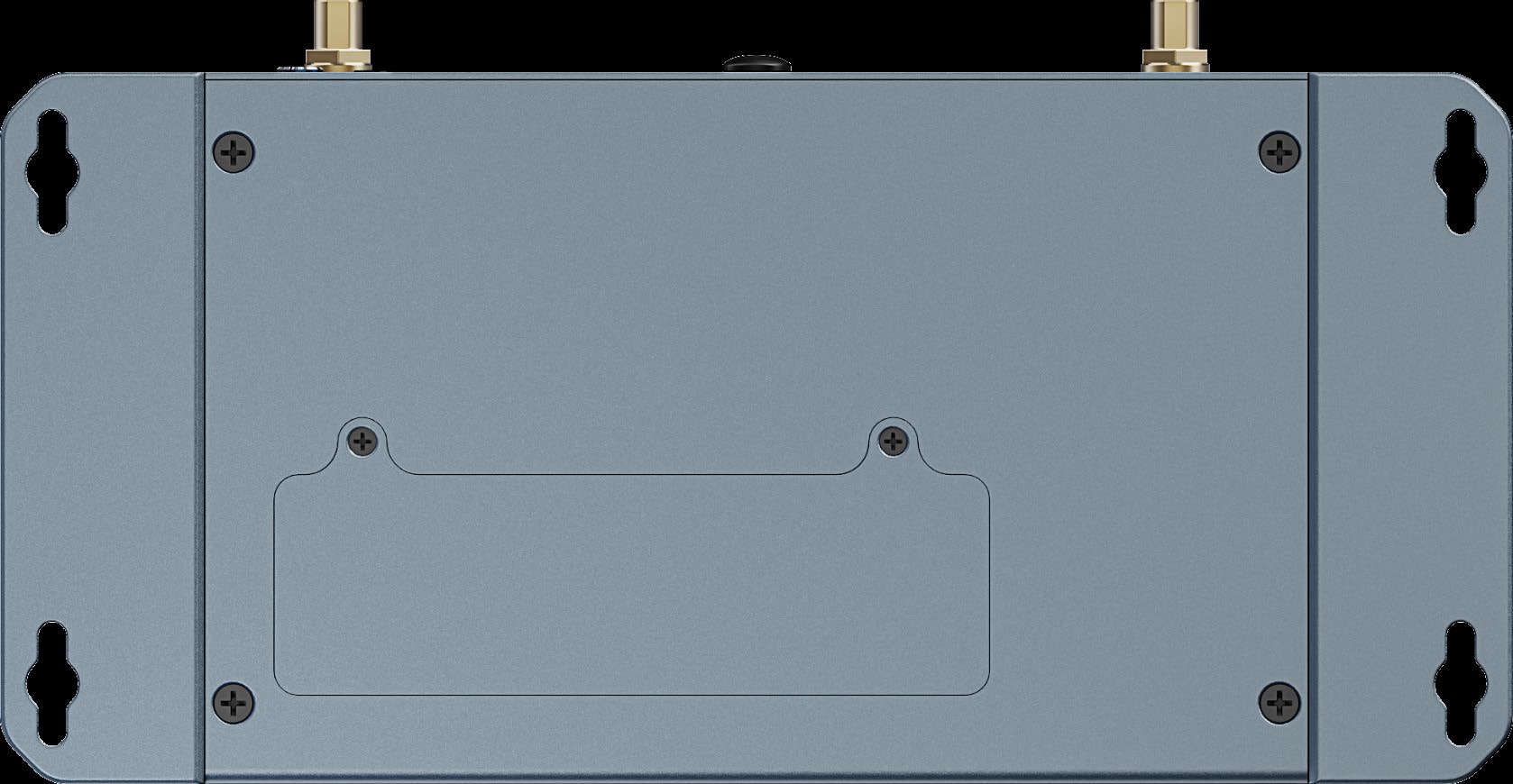

M.2 M-KEY	2242/2260/2280 规格 SSD，PCIe NVMe 协议，位于主机底部
M.2 E-KEY	2230 规格 WiFi / 蓝牙模块
M.2 B-KEY	5G 模块扩展（默认不贴，与 4G 复用）
Mini PCIe	4G LTE 模块

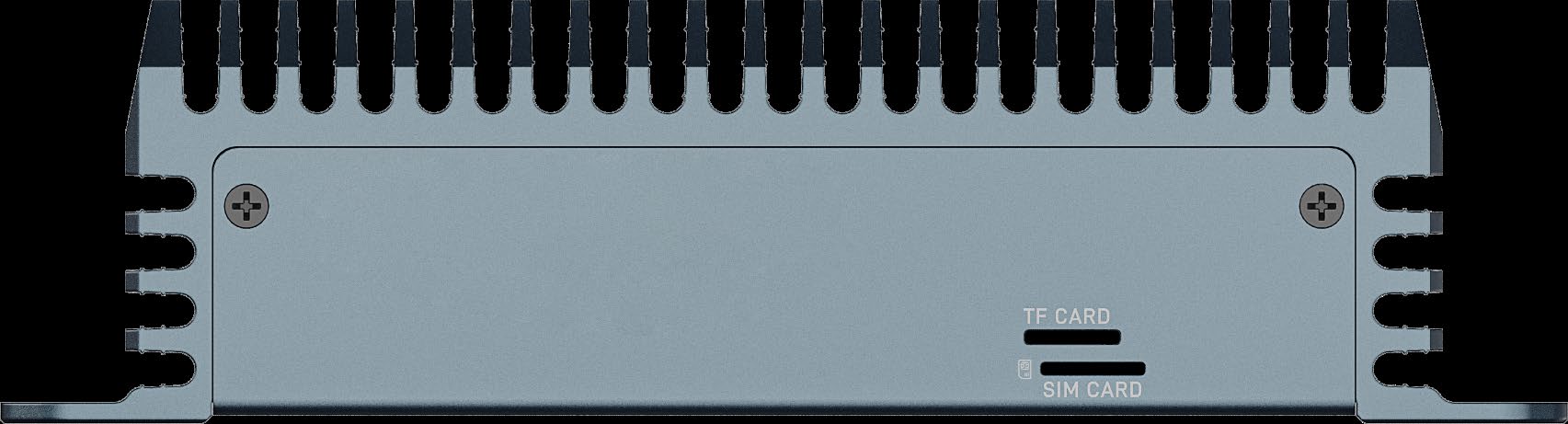

TF Card	外置存储扩展
SIM	配合 4G/5G 模块使用

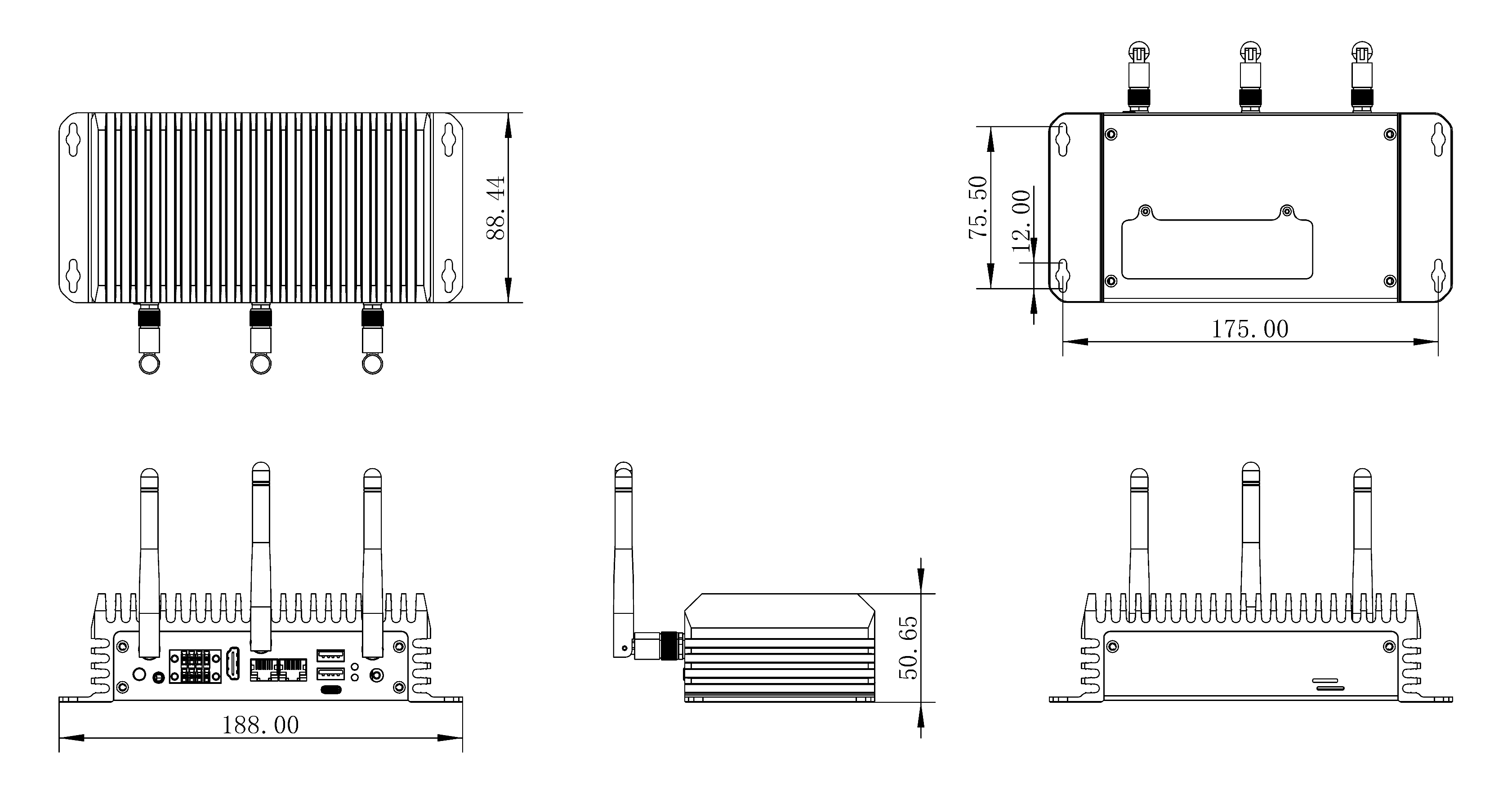

机械尺寸

项目	参数
外形尺寸	188.0 mm × 88.44 mm × 50.65 mm
安装方式	带散热鳍片金属外壳，支持壁挂或导轨安装
散热	被动散热 + 金属鳍片
工作温度	-20℃ ~ 60℃
存储温度	-20℃ ~ 70℃
存储湿度	10% ~ 90% RH（无凝露）

关键能力

• 旗舰级 AI 算力：48 TOPS NPU 支持 INT4/INT8/INT16/FP16 混合运算。
• 大模型私有化部署：支持 Transformer 架构，可运行 DeepSeek-R1 系列、Gemma、Llama、Qwen、Phi 等大语言模型。
• 多框架支持：QNN AI 推理框架、TensorFlow、TensorFlow Lite、PyTorch、ONNX。
• 工业接口齐全：RS485、RS232、CAN 2.0 凤凰端子，适配工控与机器人场景。
• 高速网络：双千兆 + WiFi6 / 蓝牙5.2 / 4G / 5G 全场景网络扩展。
• 8K 视频能力：8K 编解码 + 光追 GPU，适合高分辨率视觉与边缘渲染。

适用场景

机器人主控、无人机、边缘计算 AI、云游戏、算力服务、智能安防、智能家居、5G 边缘节点、工业控制。
