- 硬件平台介绍

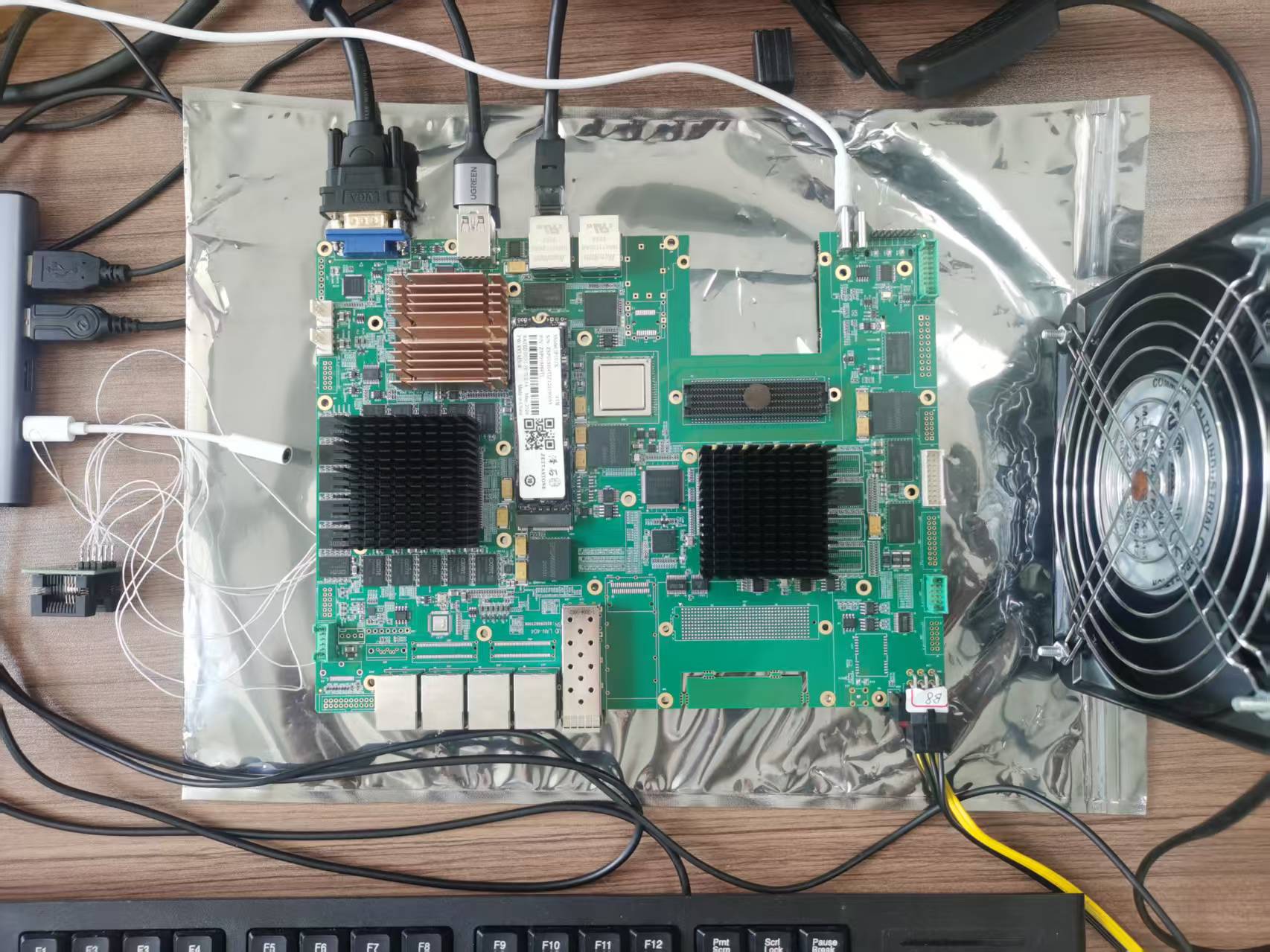

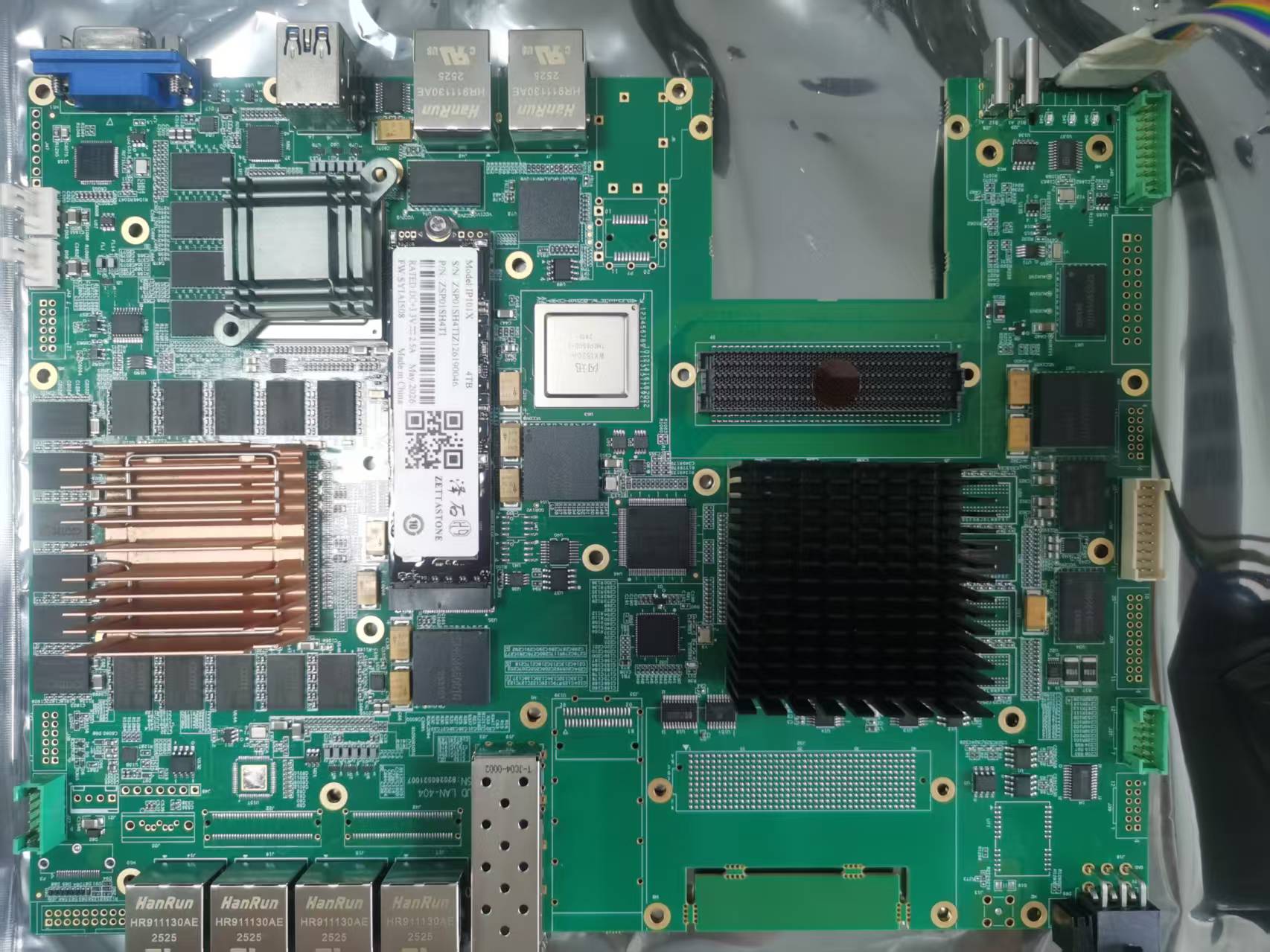

本平台使用优数科技的飞腾D2000+X100桥片组成，内存采用2个16G组成32G，单M.2固态硬盘4TB，操作系统安装麒麟V10桌面版，板卡如下图：
因为要配置Bios固件的ACPI表，所以需要先查看硬件设计原理图，需要先找到D2000与HYM8563芯片是如何连接的，我这里只截取部分相关的原理图：

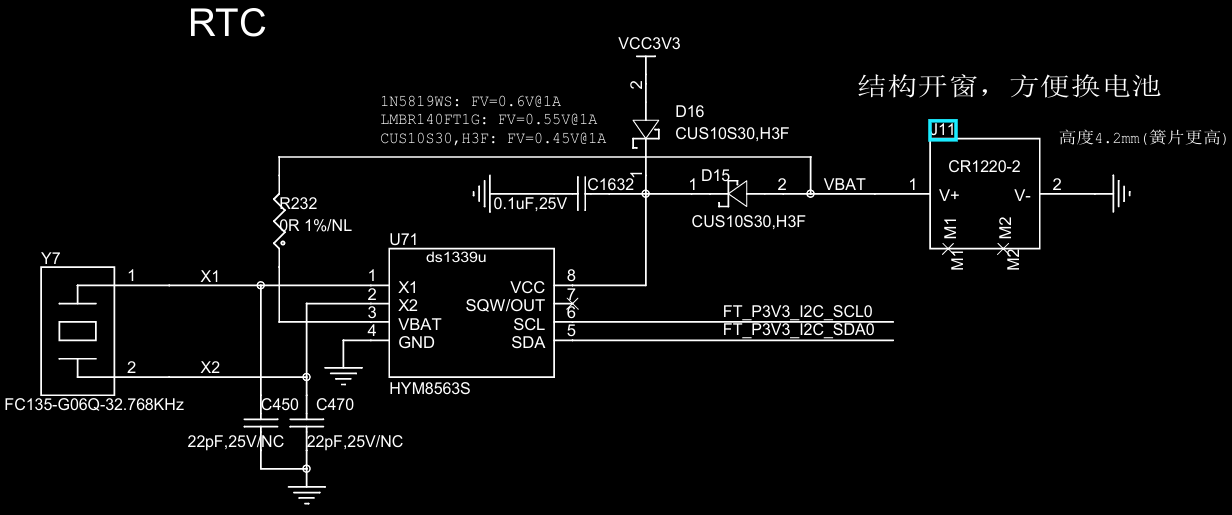

HYM8563芯片接线图
D2000与HYM8563接线图
由上面的原理图我们了解到，D2000通过I2C0与HYM8563进行连接，这个信息非常重要，我们需要在bios固件源码中找到i2c.dsl文件并进行修改。
- Bios固件配置ACPI表

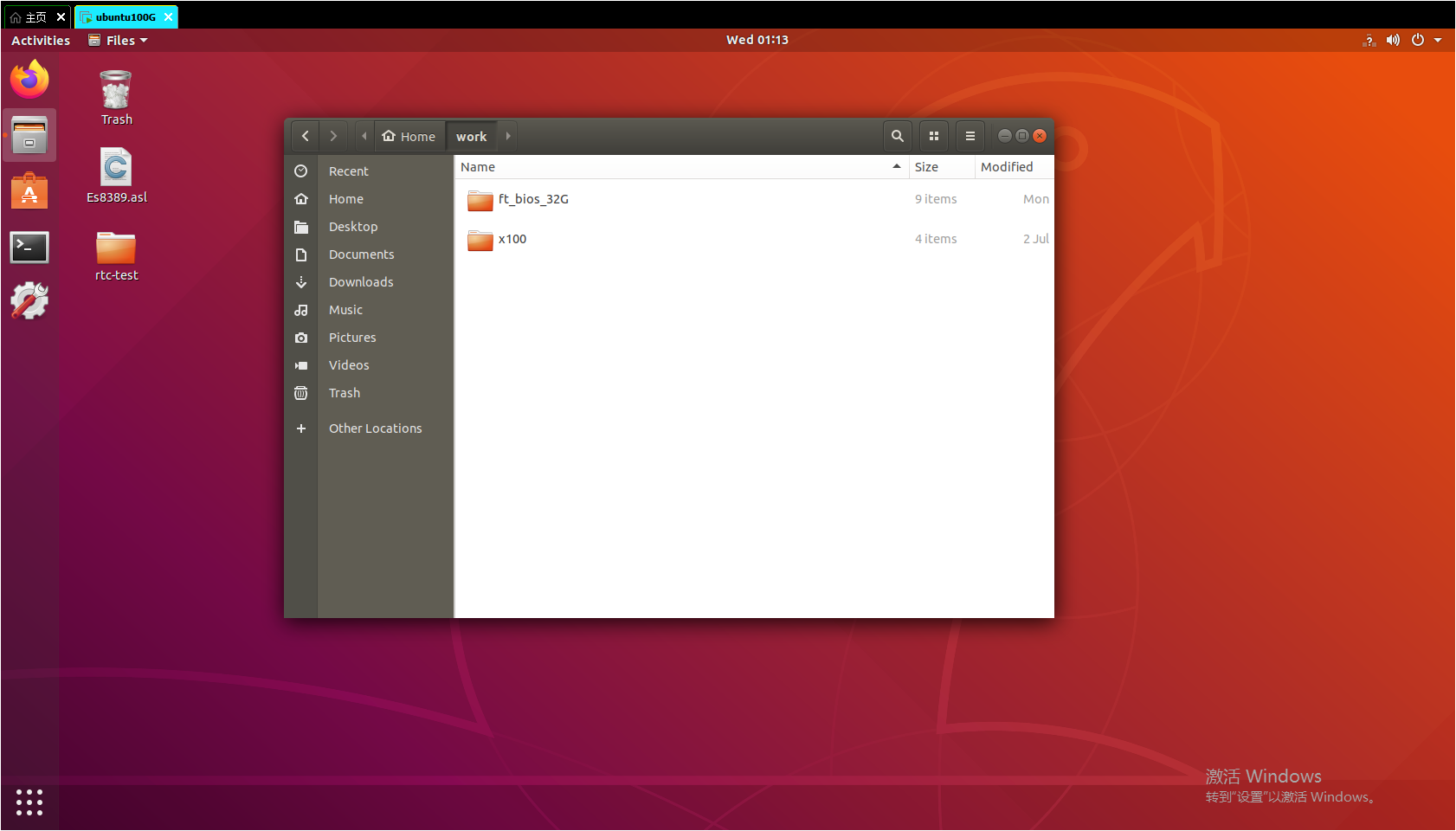

- 首先进入飞腾提供的Ubuntu18.04虚拟机交叉编译环境，我这里使用VMware Workstatin Pro 17.5版本虚拟机软件，具体如何使用虚拟机软件此处不作介绍，若不熟悉，请自行去学习一下VMware Workstatin 软件的使用。进入虚拟机Ubuntu18.04系统界面如下图：

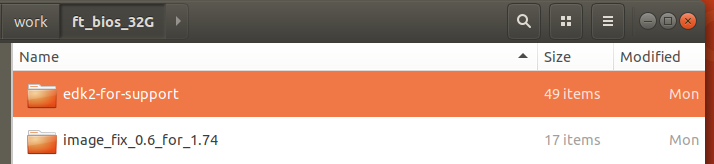

- 飞腾D2000 Bios固件源码在虚拟机"/home/ubuntu/work"目录下，ft_bios_32G目录下面edk2-for-support就是Bios固件源码，image_fix_0.6_for_1.74目录是bios固件打包工具。ft_bios_32G目录截图如下图：
- 由于我们的RTC实时时钟芯片HYM8563接到D2000的I2C0接口，故我们需要在I2C0添加我们的HYM8563设备相关信息，进入"edk2-for-support/PhytiumPkg/Phytium2000Pkg/Drivers/AcpiTables/Dsdt"目录，找到I2c.asl文件，鼠标左键选中I2c.asl文件，单击鼠标右键弹出右键菜单，选择"Open With Text Editor"进行编辑。

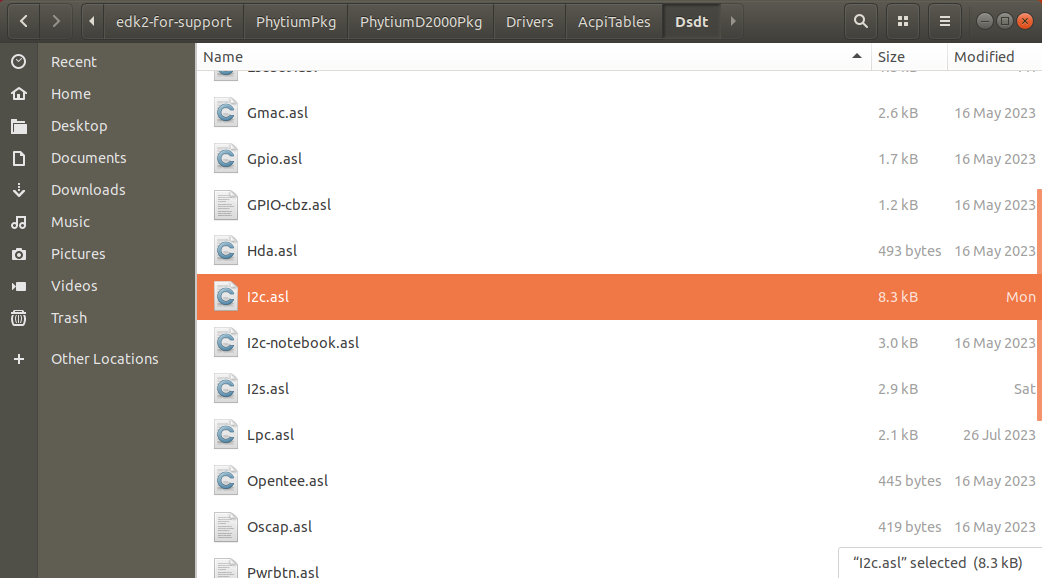

Dsdt目录图
鼠标操作使用文本编辑器打开步骤图

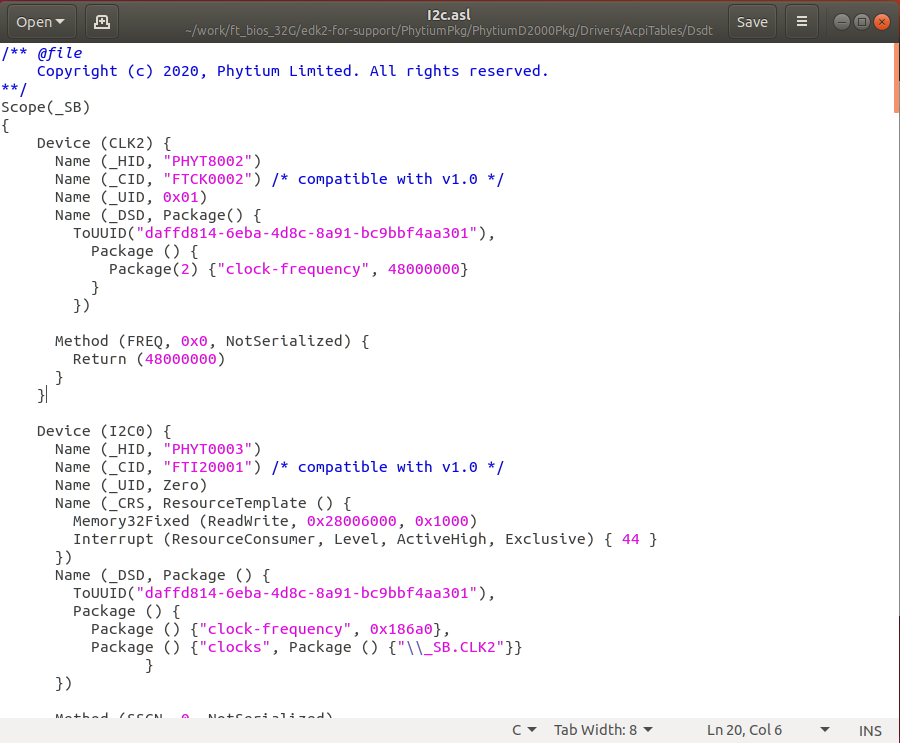

I2c.ask文本编辑图

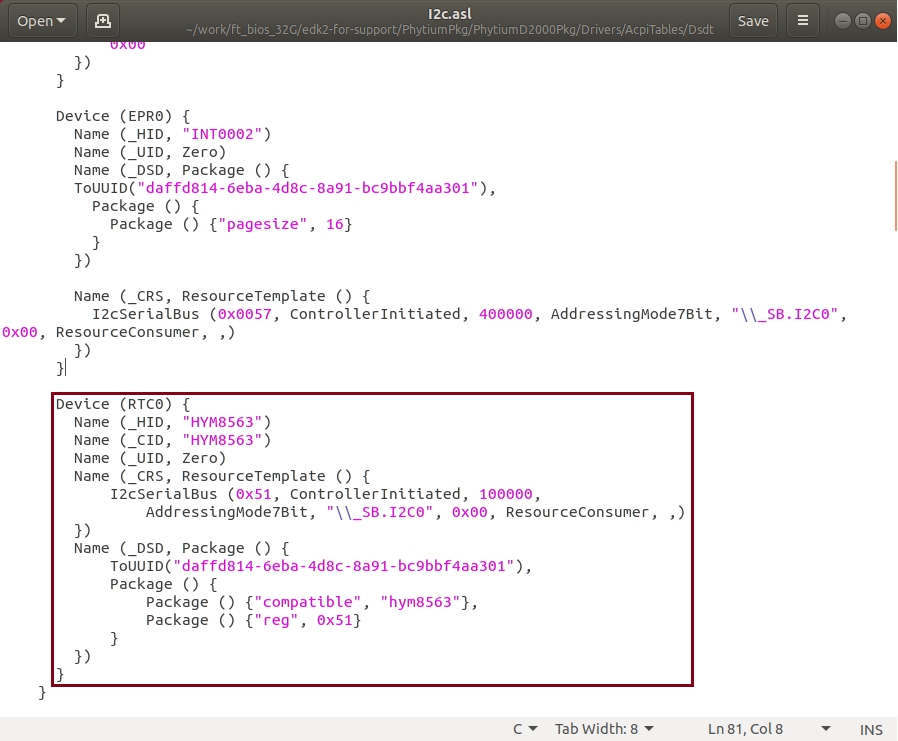

- 在I2c.ask文本编辑中找到i2c0相关的部分，找到i2c0部分的结尾处，添加图片红线框起来的代码，如下图：
- 添加好HYM8563芯片相关描述后，将I2c.asl文件进行保存后在退出编辑器。

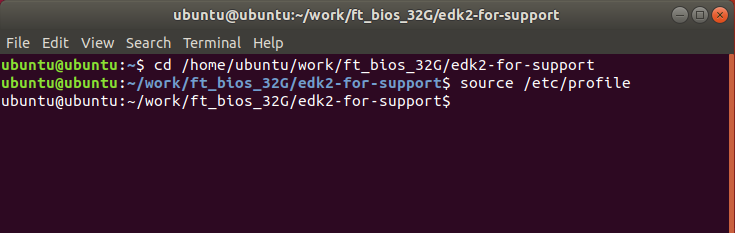

- 然后使用终端定位到edk2-for-support目录，先在终端执行"source /etc/profile"刷新全局配置，切换到交叉编译环境；
- 然后在终端中输入"./buildD2000.sh init"命令进行Bios固件源码初始化；
- 等待代码初始化完成后，执行"./buildD2000.sh d"命令执行D2000固件Bios源码编译，待编译完成即可;
- 在"edk2-for-support"目录找到"biosD2000"文件即可，看看文件修改时间是否符合当前编译的时间，若是刚刚编译的时间，则证明Bios编译成功；
- 拷贝"biosD2000"文件拷贝到"edk2-for-support/image_fix_0.6_for_1.74"目录下，若文件已经存在则进行替换；
- 在image_fix_0.6_for_1.74目录下右键打开终端，输入"ln -snf biosD2000 bl33_new.bin"命令；

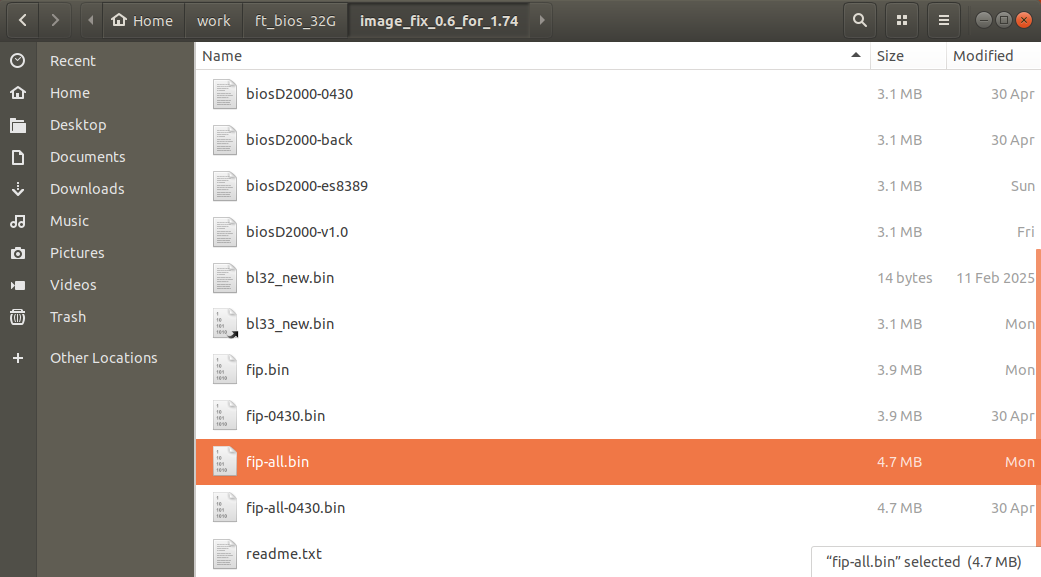

- 最后在终端输入"./my_scripts/image-fix.sh"命令回车执行，等待打包完成，打包工具根目录查看"fip-all.bin"是否存在，是否是刚刚生成的时间。若是则说明打包成功。将fip-all.bin文件拷贝指定地方进行烧录即可。
- HYM8563驱动修改支持ACPI描述
- 烧录成功后，开机进入系统，打开终端，首先使用"i2cdetect -l"查看一下所有i2c端口，再使用"sudo i2cdetect -y 0"分别扫描所有i2c端口，我这里首先使用"sudo i2cdetect -y 0"指令就扫描到i2c0有设备，0x51地址返回51，如下图：
说明：0x51地址显示"--"表示该i2c没有接设备；显示"51"表示i2c与设备连接正常，没有驱动；显示"UU"表示i2c与设备连接正常且驱动正常。
- 由于HYM8563S芯片的地址是0x51，故此大概率就是i2c0连接的RTC设备。我们先认为i2c0就是接rtc设备的接口了。0x51地址返回51，没有返回UU说明我们ACPI表配置正确，麒麟V10系统正确识别到设备，但是没有安装好驱动。我们就先排查驱动问题；

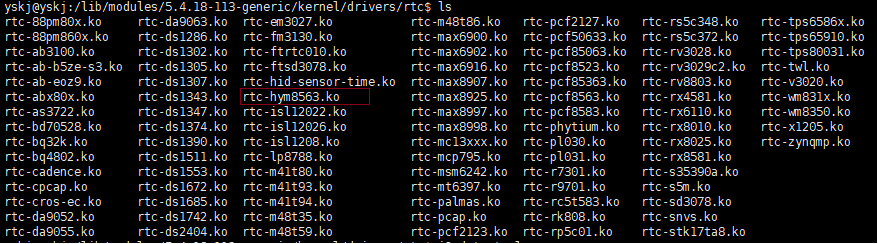

- 麒麟V10系统自带Hym8563芯片的驱动。然后使用终端进入到"/lib/modules/$(uname -r)/kernel/drivers/rtc"目录，再使用"ls"指令查询驱动文件，看到有rtc-hym856ko文件，确实自带hym8563驱动。内核驱动目录如下图：

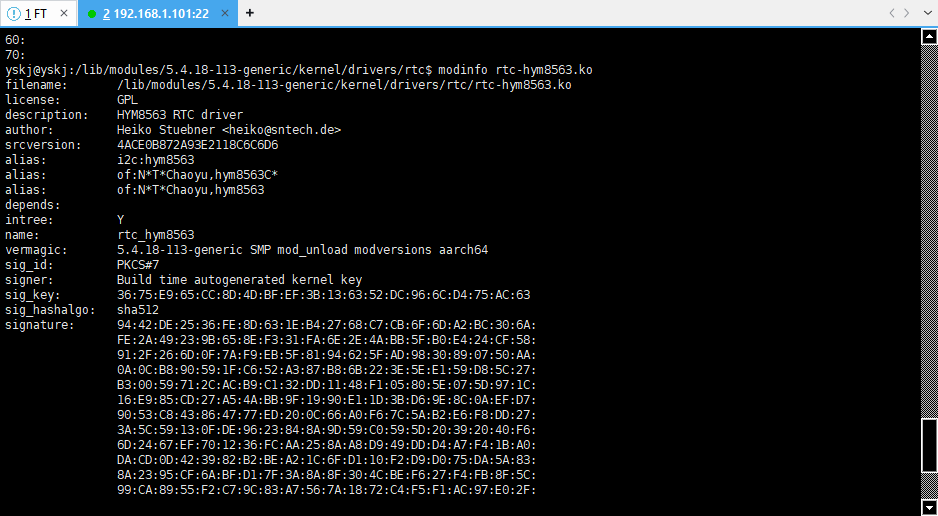

- 使用"modinfo rtc-hym8563.ko"查看到了自带驱动只支持设备树配置。

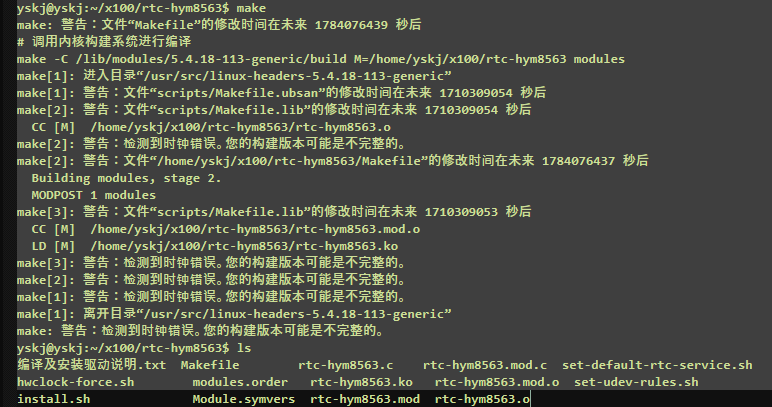

- 上传rtc-hym8563文件夹到设备的麒麟V10系统进行编译并安装，到"/home/yskj/x100/rtc-hym8563"，然后在终端中输入make进行编译。如下图：

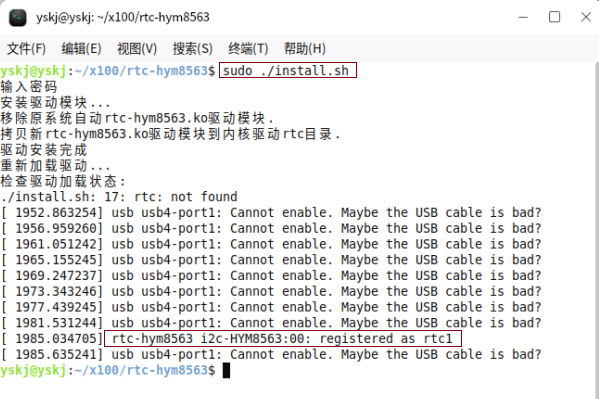

- 编译完成后，看到rtc-hym8563目录下面有rtc-hym8563.ko即可。然后在终端中输入"sudo ./install.sh"命令执行驱动安装。执行结果如下：

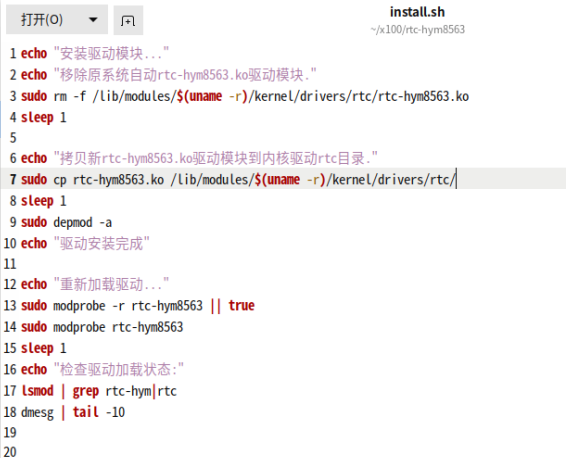

Install.sh脚本如下：

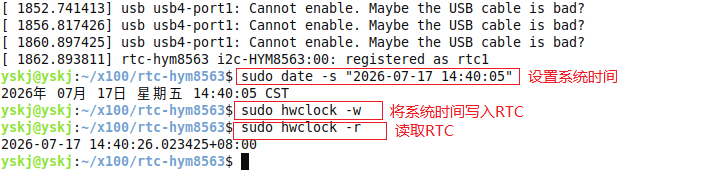

- 安装驱动成功后，首次必须设置RTC芯片初始时间，设置步骤如下图：

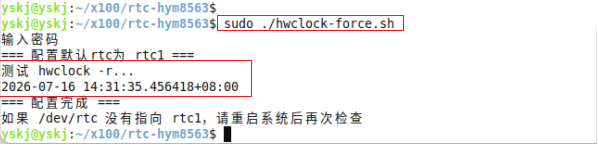

- 修改hwclock -r强制调用rtc1，终端执行"sudo ./hwclock-force.sh"。执行结果如下：

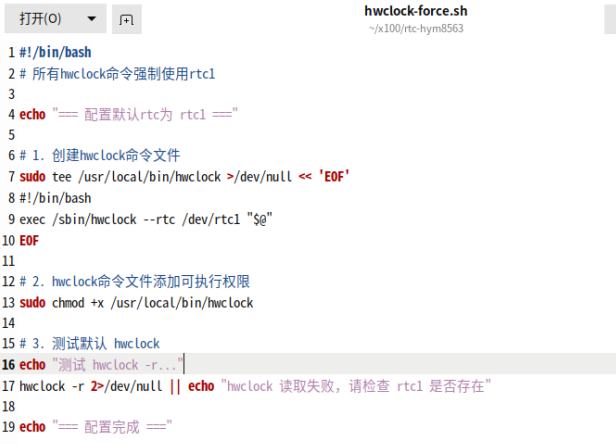

hwclock-force.sh脚本内容如下：

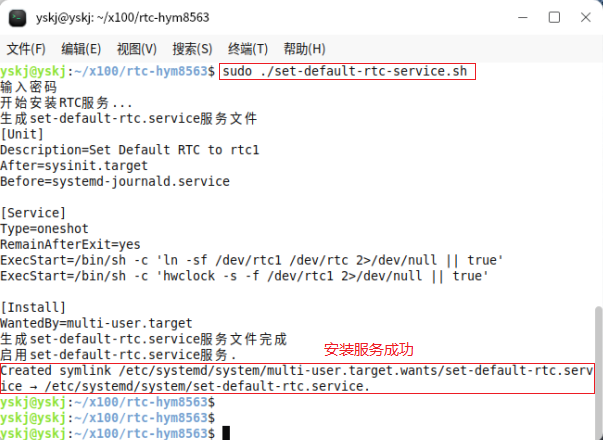

- 安装set-default-rtc.service服务，终端输入"sudo ./set-default-rtc-service.sh"指令执行安装，终端界面如下图：

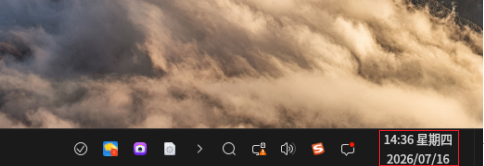

服务安装成功后，脚本会自动启动服务，启动成功后kylin系统界面右下角的时间会自动更新，界面时间如下图：

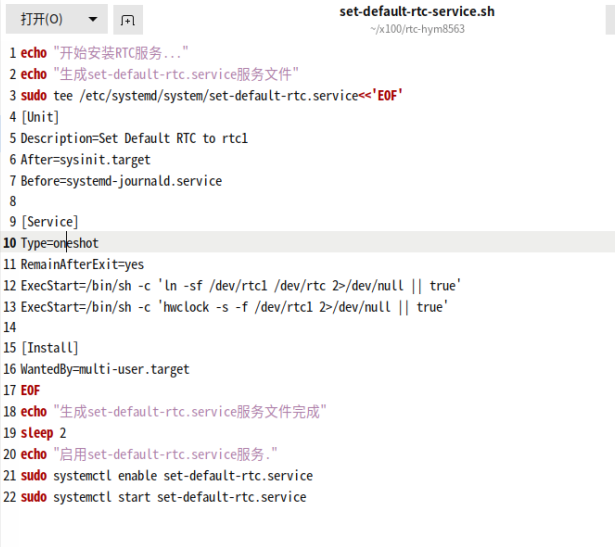

set-default-rtc-service.sh脚本内容如下图：
