一、TL431介绍
1、TL431工作原理

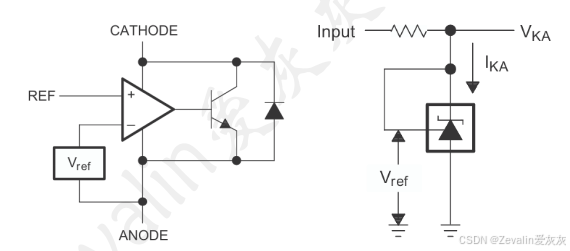

（1）TL431是比较经典的基准电压源芯片，其内部的原理简化图如下左图所示（实际原理图会复杂得多），它在电路中的符号与稳压二极管类似，阴极和阳极在符号上的定义是一致的，而TL431在旁侧会多一个参考电压的引脚。
（2）TL431的应用电路如下右图所示，参考引脚和阴极相接，并串接一个电阻与电源输入端相连。
①初始状态，可认为输入电压等于VREF（2.5V），当VREF大于电压基准时，三极管基级电压为高电平，三极管导通，阴极与阳极短路，VREF受GND影响将会下降。
②当VREF小于电压基准时，三极管基级电压为低电平，三极管关断，VREF受输入电压影响将会上升。
③以此往复，最终VREF会在电压基准附近小幅度反复横跳，趋于稳定，不过这个过程完全由模拟电路实现，所以稳定下来是非常快的。

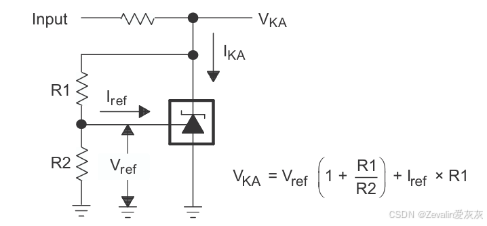

（3）对TL431的应用电路做修改，可以输出2.5V以外的电压，如下图所示，主要思路为串联电阻分压，其中IREF一般很小，可以忽略。需要注意的是，按照此种接法只能输出2.5V及以上的电压，且受限于芯片能力，最大只能输出36V的电压。

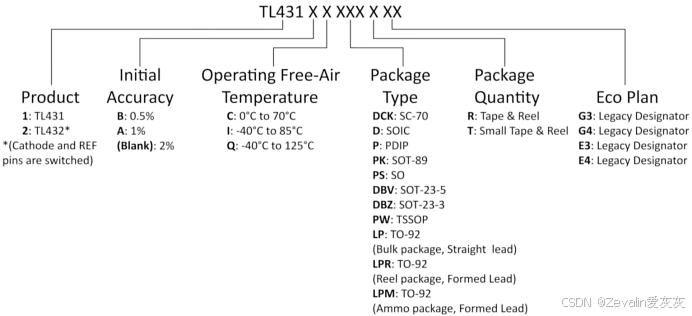

2、TL431的型号与参数对应关系
二、TL431常用电路
1、2.5V电压基准电路

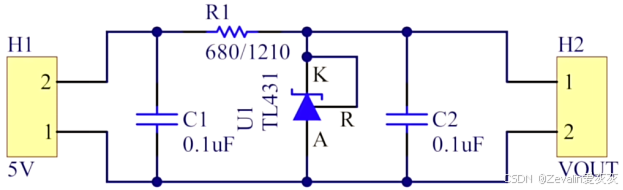

（1）下图所示的是2.5V电压基准电路的原理图。TL431的Ref和阴极连接，直接作为2.5V电压基准源，在VOUT输出。
（2）在使用的过程中，只需要根据实际的输入电压和灌电流计算电阻R1的阻值，保证灌电流在1mA至100mA之间，电源电压小于36V即可。
（3）在实际应用中，电压基准往往还要作为电源使用（因此它也属于电源管理电路的分类），输出电流会更大，仅仅依靠TL431无法满足需求。
2、5V电压基准电路

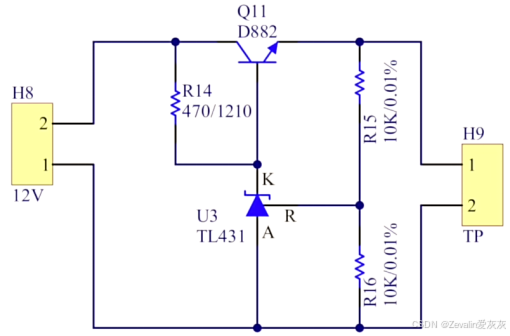

（1）下图所示的是5V电压基准电路的原理图。
①TL431的输出是达林顿管结构，在其输出级并联一个大功率三极管Q11，即可提高输出电流上限，但三极管的选型需要特别注意，必须考虑功耗、散热等因素。
②输出电压可通过调整电阻R15和R16的阻值进行调节。
（2）在使用的过程中，需要保证电阻R14能够向TL431提供大于1mA的阴极电流，满足三极管Q11输出最大电流时所需要的基极电流。
3、TL431延时启动电路

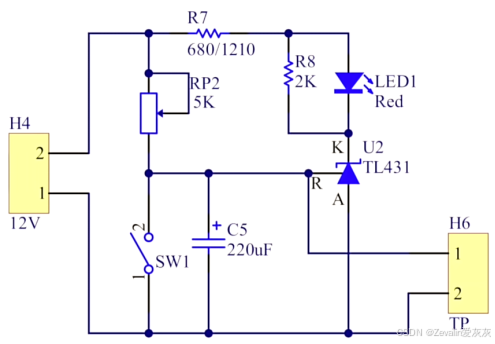

（1）下图所示的是TL431延时启动电路的原理图。
①当开关SW1闭合时，TL431的Ref引脚电平被拉低至GND，TL431关断，LED1不被点亮。
②当开关SW2开通时，12V电源对电容C5充电，当C5两端电压大于2.495V时，TL431导通，LED1被点亮。
（2）开关SW2开通时，电容C5的充电时间就是延时启动时间，通过调节电阻RP2的阻值或电容C5的容值，可调整延时启动时间

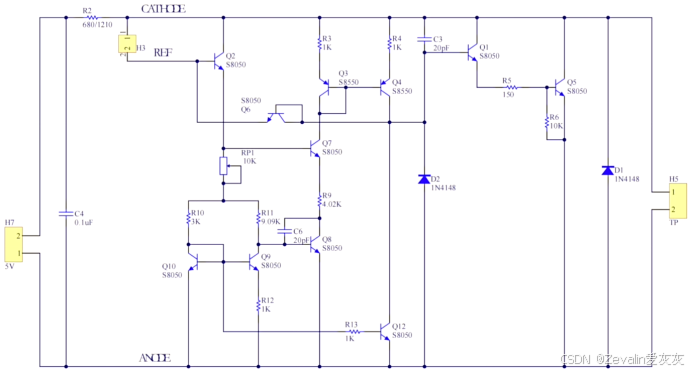

三、分立元件搭建电压基准电路
TL431内部设定的基准电压源为2.5V，因此无法实现小于2.5V的电压基准输出，但可以使用分立元件搭建电压基准电路，通过设定电路参数，实现小于2.5V的电压基准输出，如下图所示
