前言
本文基于先楫 HPM6E80规格手册，基于芯片系统框图和芯片片内全部存储资源分层拆解芯片从内核、总线、存储到外设的完整工作机制以及外挂 NOR Flash 两套上电执行逻辑、XIP 原地执行、等核心知识点，明确区分「全部代码拷贝至 SRAM 运行」「XIP 原地执行」两种启动方式，并结合 HPM6E80 给出选型判断标准，适合工业 RISC-V MCU 开发者收藏。
一、HPM6E80 片上内置存储完整拆解
HPM6E80 所有片内存储全部集成芯片硅片，无需外接器件，分为高速 CPU 本地内存、通用 SRAM、非易失安全存储三大类。

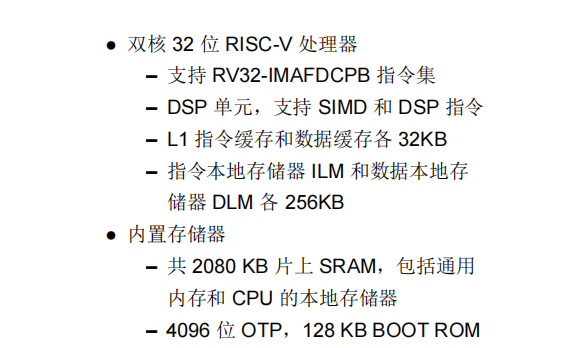

1. CPU 配套高速存储（L1 Cache、ILM/DLM）
- L1 一级缓存
- I-Cache（指令缓存）：32KB
- D-Cache（数据缓存）：32KB
- 作用：弥合 CPU 与内存速度差，自动缓存高频指令、数据，提升整体运行效率。
- ILM/DLM 本地存储器
- ILM（指令本地存储）：单核 256KB，双核共 512KB
- DLM（数据本地存储）：单核 256KB，双核共 512KB
- 特性：开发者可直接管控地址空间，无缓存一致性问题，访问延迟固定，专门适配电机、DSP 硬实时控制场景。

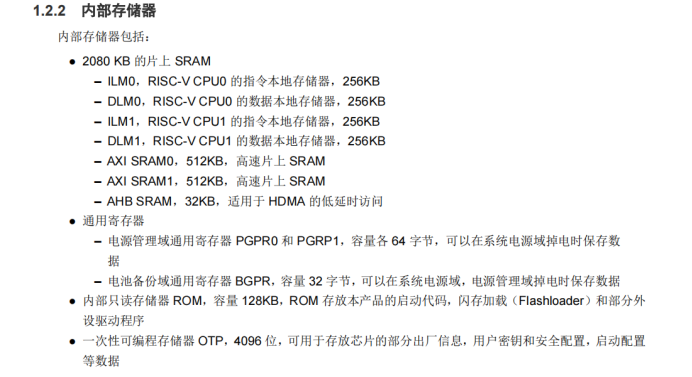

2. 片上总 SRAM（合计 2080KB）
总容量 2080KB，包含 Cache、ILM/DLM 与通用内存区域：
- 高速专用内存（Cache+ILM+DLM）：576KB
- 通用 SRAM 剩余：1504KB
- 核心特性：片内 AXI/AHB 总线直连 CPU，读写速度极快；易失存储，断电数据全部丢失；程序运行主内存，存放全局变量、堆栈、RTOS 任务栈、各类外设 DMA 缓冲区。
3. 非易失片内存储（断电数据不丢失）
- 128KB BOOT ROM 出厂一次性固化只读固件，用户无法擦写修改。上电 CPU 第一时间跳转此处执行，内置 XPI 总线驱动、NOR Flash 读写、ISP 串口 / USB 烧录全套底层逻辑，同时支持两种程序上电执行方案。
- 4096bit OTP（512 字节） 一次性可编程存储，仅能写入一次，用于存储芯片唯一 UID、加密密钥、出厂校准参数、安全配置；容量极小，无法存放业务代码。
片上存储总览表
表格
| 存储类型 | 容量 | 易失性 | 核心用途 |
|---|---|---|---|
| L1 I/D Cache | 各 32KB | 易失 | CPU 自动缓存高频指令、数据 |
| ILM/DLM | 单核各 256KB | 易失 | 电机、DSP 硬实时代码专属高速内存 |
| 通用片上 SRAM | 1504KB | 易失 | 全局变量、堆栈、以太网 / 音频缓冲区 |
| BOOT ROM | 128KB | 非易失 | 固化启动逻辑、NOR 读写、ISP 烧录驱动 |
| OTP | 512 字节 | 非易失 | 芯片密钥、唯一 ID、出厂校准参数 |
二、基础前提：HPM6E80 必须外接 NOR Flash
HPM6E80 型号后缀数字为 0，芯片内部无用户可擦写片上 Flash：
- 片上 SRAM 断电清空，仅能临时调试运行；
- BOOT ROM 只读、OTP 仅 512 字节，均无法永久存储固件；
- 硬件必须通过 XPI 总线外挂 SPI NOR Flash，作为程序永久存储介质，所有编译后的业务代码均烧录到 NOR 中。
芯片上电后，BOOT ROM 提供两套独立程序执行逻辑，工程编译配置决定最终使用哪一套：
- 逻辑 1：上电将 NOR 内全部代码、常量拷贝至片上 SRAM，CPU 全程仅在 SRAM 执行；
- 逻辑 2：开启 XIP 原地执行，只读代码保留在 NOR，仅将运行变量、实时代码拷贝至 SRAM，CPU 直接从 NOR 取指。
三、两套执行逻辑详解 + HPM6E80 选型标准
逻辑 1：完整代码拷贝至片上 SRAM 运行
1. 完整上电流程
- 上电复位，CPU 进入 BOOT ROM 执行；
- BOOT 初始化 XPI 外设，读取外挂 NOR Flash 内完整固件镜像；
- 将全部代码、常量、初始化数据一次性拷贝到 2080KB 片上 SRAM；
- 拷贝完成，CPU 跳转 SRAM 程序入口，全程不再读取 NOR 指令，仅运行片内内存。
2. 适用条件
编译后整个固件 bin 总大小 ≤ 2080KB（2MB），小型简易项目：单轴伺服、少量 CAN / 串口、简单采集设备。
3. 优缺点
- 优点：全程片内高速运行，无外部 SPI 总线延迟，电机、中断实时性拉满；
- 缺点：固件受 2MB 容量限制，复杂多轴、千兆网工程无法使用。
4. HPM6E80 使用说明
如果你的工程编译后 bin 文件小于 2MB，可配置为 RAM 拷贝启动，整套代码上电全载入 SRAM 运行，是小型工业设备最优实时方案。
逻辑 2：XIP 原地执行（代码直接在 NOR 运行）
1. XIP 定义
XIP（eXecute In Place，原地执行），XPI 控制器把 NOR Flash 直接映射 CPU 地址空间0x80000000，无需拷贝全部代码，CPU 可直接从外挂 NOR 读取指令运行。
2. 完整上电流程
- 上电 BOOT ROM 初始化 XPI，识别 NOR 内 XIP 格式固件；
- 仅拷贝运行可变资源到片上 SRAM：全局变量.data/.bss、堆栈、中断服务函数、电机高频算法、DMA 缓冲区；
- 只读代码、常量、字库、表格全部留在 NOR Flash，CPU 直接访问 NOR 取指执行。
3. 适用条件
编译固件 bin 总大小 ＞ 2080KB（2MB），大型复杂项目：多轴 EtherCAT、千兆 TSN 以太网、多路音频、4096 点 FFT、多线程 TCP 设备。
4. 关键说明：开启 XIP 后 SRAM 不会闲置
XIP 仅存放只读代码，所有运行中需要修改、低延迟资源全部占用 SRAM：全局变量、函数局部栈、动态堆、通讯报文缓存、中断闭环代码，SRAM 长期高占用，不会空闲。
5. 优缺点
- 优点：突破 2MB SRAM 容量限制，支持大容量固件，工程拓展性强；
- 缺点：外部 SPI 读取存在延迟，非核心代码运行速度低于纯 SRAM 方案，实时闭环代码需手动指定载入 SRAM。
6. HPM6E80 使用说明
你的工程代码超过 2MB，必须使用逻辑 2 XIP 原地执行；也是官方 EVK 开发板默认配置方案，适配绝大多数复杂工业项目。
四、HPM6E80 快速选型判断（直接对照）
- 编译固件 bin ≤ 2MB → 逻辑 1：上电全拷贝至片上 SRAM 运行；
- 编译固件 bin ＞ 2MB → 逻辑 2：XIP 原地执行，代码存 NOR 直接运行。
五、顶层整体架构分层（从上到下运行层级）

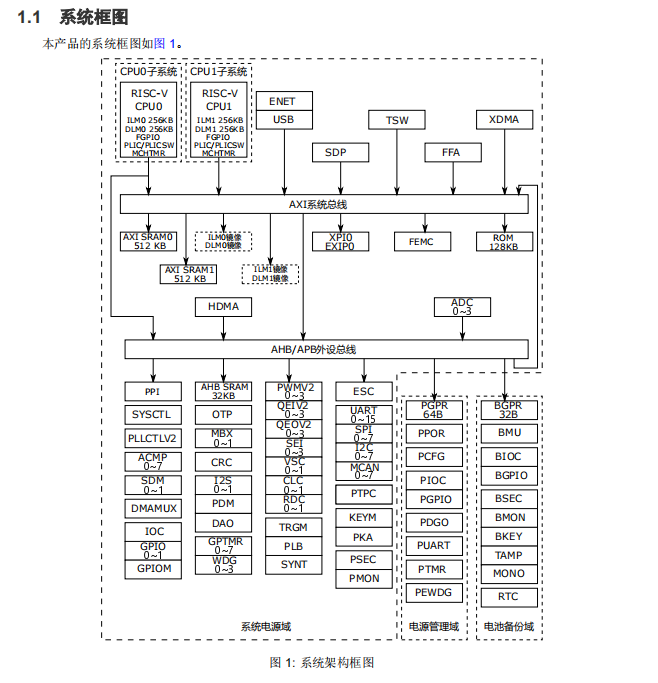

芯片按数据通路分为核心运算层 → 高速 AXI 系统总线层 → 中低速 AHB/APB 外设总线层 → 多电源域分区四级架构，数据按层级流转，高速资源走 AXI 总线保证实时性，外设资源走 AHB/APB 降低总线冲突。
1. 核心运算层：双核 RISC-V 子系统（CPU0+CPU1）
- 双核独立架构：CPU0、CPU1 各自配备ILM 指令本地存储器 256KB + DLM 数据本地存储器 256KB、独立 FGPIO、PLC/PLCSW、多通道定时器，双核可并行跑业务，也可一核做实时控制、一核跑通讯协议。
- ILM/DLM 作用：直连 CPU 内核、不占用共享总线带宽，电机闭环、中断等高实时代码优先放这里，延迟最低，和之前逻辑 1「代码载入 SRAM 高速运行」的底层硬件支撑完全对应。
六、高速 AXI 系统总线：芯片高速数据主干道
双核、高速外设、大容量存储全部挂载在AXI 系统总线，是芯片性能核心通道，挂载关键模块：
（1）高速通讯与运算外设
ENET千兆网口、USB、TSW交换单元、XDMA、FFA、SDP：网口数据、USB 数据流、硬件加速运算、DMA 搬运都直接走 AXI 总线，不抢占外设总线带宽，适合 EtherCAT、千兆工业通讯场景。
（2）存储类核心模块
- AXI SRAM0(512KB)+AXI SRAM1(512KB) ：片上高速通用 SRAM，叠加双核 ILM/DLM，组成总 2080KB 片上内存池，就是逻辑 1 里代码全拷贝运行、逻辑 1 变量 / 实时函数存放的物理载体；

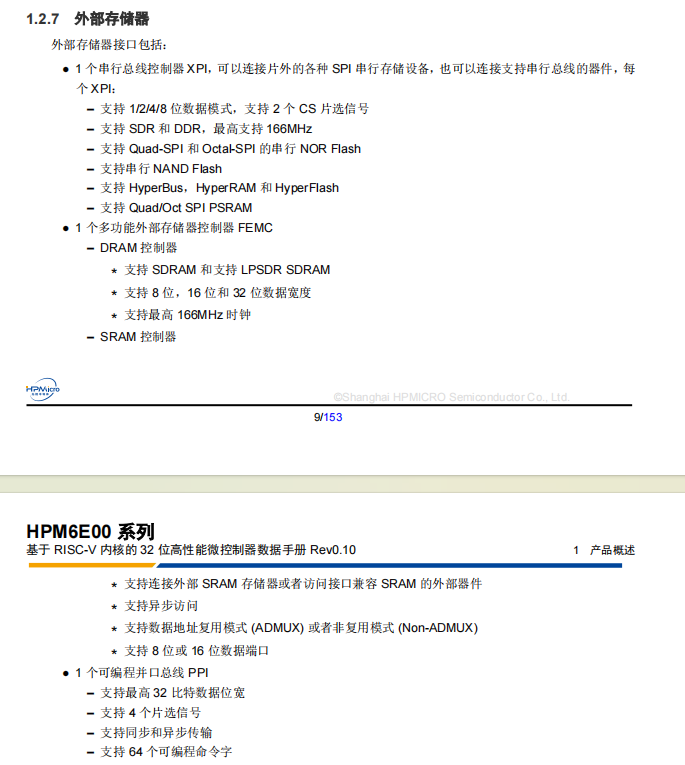

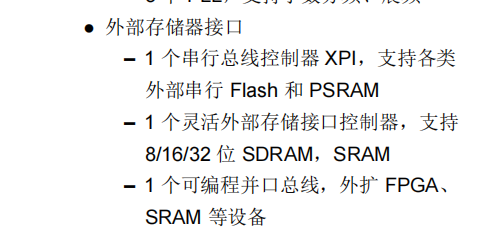

- XPI0/EXIP0 ：就是外接 SPI NOR Flash 的总线接口！外挂 NOR Flash 映射到 CPU 地址空间实现XIP 原地执行（逻辑 2），上电由下方 128KB ROM 里固化的 BOOT 程序驱动 XPI 初始化、读取固件；
- FEMC：外接 SDRAM 的并行总线，用来扩容大容量缓存，解决片上 SRAM 仅 2MB 的容量瓶颈；
- ROM 128KB：即 BOOT ROM，出厂固化不可改写，芯片上电最先执行这里的代码：初始化 XPI 探测 NOR、判断启动模式、选择「全拷贝 SRAM」或「XIP 执行」两种加载逻辑、支持 ISP 烧录，是整个芯片启动的底层固件；
（3）高速 DMA：HDMA
HDMA 挂载 AXI 总线，可在双核、SRAM、NOR、网口、ADC之间直接搬运数据，无需 CPU 逐条拷贝，大幅降低 CPU 占用率。
七、AHB/APB 外设总线：中低速外设集散层
AXI 总线通过桥接向下分出 AHB/APB 外设总线，挂载所有低速通用外设，避免串口、GPIO、PWM 这类低速设备抢占 AXI 高速带宽：
1. 工业控制外设区
PWM、QEI 编码器接口、SEI、VSC、CLS、TRGM、PLB、GPTMR 定时器、WDG 看门狗、CRC 校验、I2S/PDM/DAO 音频接口、SDM/SDIO 存储接口、GPIO 矩阵，覆盖电机控制、编码器采集、工业 IO、音频采集输出全场景；
2. 通讯协议外设区
ESC（EtherCAT 从站控制器）、多路 UART、SPI、QSPI、MCAN 总线、PTPC 精密时间同步、PKE 加密模块，原生集成工业总线硬件控制器，不用软件模拟协议，实时性更强；
3. 模拟采集外设
ADC 0~3多通道 ADC 挂载此总线，采集电压、电流等模拟量，数据可通过 HDMA 快速搬运到 AXI SRAM 处理；
4. 电源管理域独立分区
框图虚线划分 3 个独立电源域，实现分区供电低功耗：
- 系统电源域：CPU、总线、绝大多数外设主供电域；
- 电源管理域（PGPR/PPOR/PCFG 等）：负责芯片稳压、复位、功耗调控；
- 电池备份域（BMU/RTC/BKEY 等）：备用电池独立供电，掉电后 RTC 时钟、加密密钥、关键配置不掉电丢失。
八、串联你关心的两种启动逻辑（结合框图）
逻辑 1：NOR 全代码拷贝至片上 SRAM 运行（固件≤2MB）
- 上电→CPU 先执行128KB ROM（BOOT）；
- BOOT 初始化
XPI0读取外挂 NOR 里完整固件； - 通过 AXI 总线把全部代码拷贝到AXI SRAM+ILM/DLM 组成的片上内存池；
- CPU 后续全程只从片上 SRAM 取指运行，AXI 总线仅做外设数据交互，不再持续读取 NOR。
逻辑 2：XIP 原地执行（固件＞2MB）
- 上电 BOOT 同样初始化 XPI0，把 NOR 映射进 CPU 地址空间；
- 仅把中断、电机闭环函数、全局变量拷贝进片上 SRAM/ILM/DLM；
- 普通业务代码直接通过 AXI 总线访问
XPI0挂载的 NOR Flash 取指执行； - FEMC 外接 SDRAM 挂载 AXI 总线，给网络报文、大数据运算提供额外扩容内存。
九、整体数据流工作闭环总结
- 上电阶段：128KB BOOT ROM 主导硬件初始化、NOR 探测、固件加载策略选择；
- 运行阶段：双核 CPU 运算 + ILM/DLM 做实时加速，AXI 总线承接高速存储 / 网口 / DMA 数据，AHB/APB 总线管理外设采集与输出；
- 数据流转：外设采集→HDMA 搬运至片上 SRAM/SDRAM→CPU 运算处理→再通过 DMA 回写外设或 NOR 存储；
- 低功耗保障：多电源域独立开关，闲置外设断电，备份域独立保活时钟与密钥。
十、HPM6E80 完整开发落地流程总结
- 硬件设计：XPI 接口外接 NOR Flash，BOOT 引脚悬空保持 00；多轴 / 千兆业务按需焊接 FEMC SDRAM；
- 方案选型：编译固件≤2MB 选用逻辑 1（全拷贝至 SRAM） ；固件＞2MB 选用逻辑 2（XIP 原地执行）；
- 工程配置：SES 切换 flash_xip 编译模式，确认链接基地址 0x80000000，补齐 nor_cfg 硬件配置段；
- 调试烧录：快速调试用 ram_debug 直接下载 SRAM；量产测试 flash_xip 烧录至 NOR Flash；
- 上电运行
- 逻辑 1（小工程）：BOOT 把 NOR 全部代码拷贝片上 SRAM，CPU 全程片内执行；
- 逻辑 2（大工程）：仅拷贝变量、中断代码到 SRAM，只读代码留在 NOR 原地 XIP 执行；
- 量产验证：断开仿真器重新上电，脱机自动从 NOR 加载程序稳定运行。
