南京大学 操作系统 (JYY) 学习笔记：持久化的黑魔法------从磁铁、刻坑到闪存电荷
写在前面：这是本系列的第二十一篇。
在计算机硬件五花八门的设备中，有一类专门负责持久化数据的存储设备。而"文件系统"正是在这些存储设备上实现的，使我们的计算机能可靠地保存宝贵的数据。
在短短几十年间，我们见证了存储器从 KB 到 TB 的恐怖跨越。本讲内容：我们将化身底层黑客，拆解存储设备是如何持久保存数据的，以及操作系统是如何将其抽象为 Block Device（块设备）的。

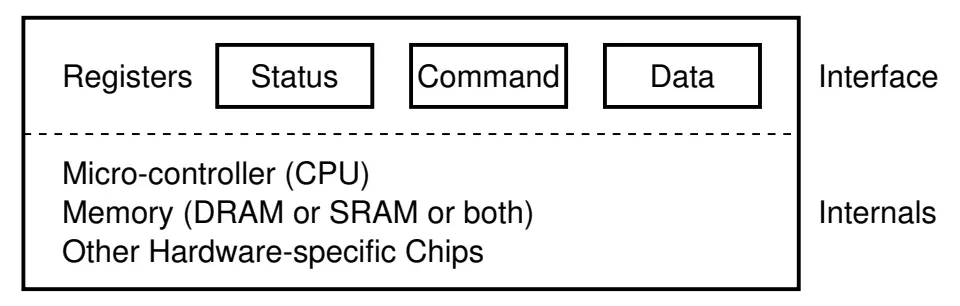

课前复习：设备和驱动程序
概念很简单
- 它就是实现了
struct file_operations的一个"东西"，把底层的硬件寄存器操作封装成标准的read/write接口。
实现很复杂
- 打印机、扫描仪、显卡、KVM......
- 每种设备背后都有一整个产业链。
正式进入持久化 (Persistence) 阶段
Persistence: "A firm or obstinate continuance in a course of action in spite of difficulty or opposition."（在困难或反对面前坚定或固执地坚持某一行动过程。）
- 我们的祖先早就希望数据能永久留存。
- 在石头上刻字就行啦（呃，但我们还想修改数据，石头可不好擦）。

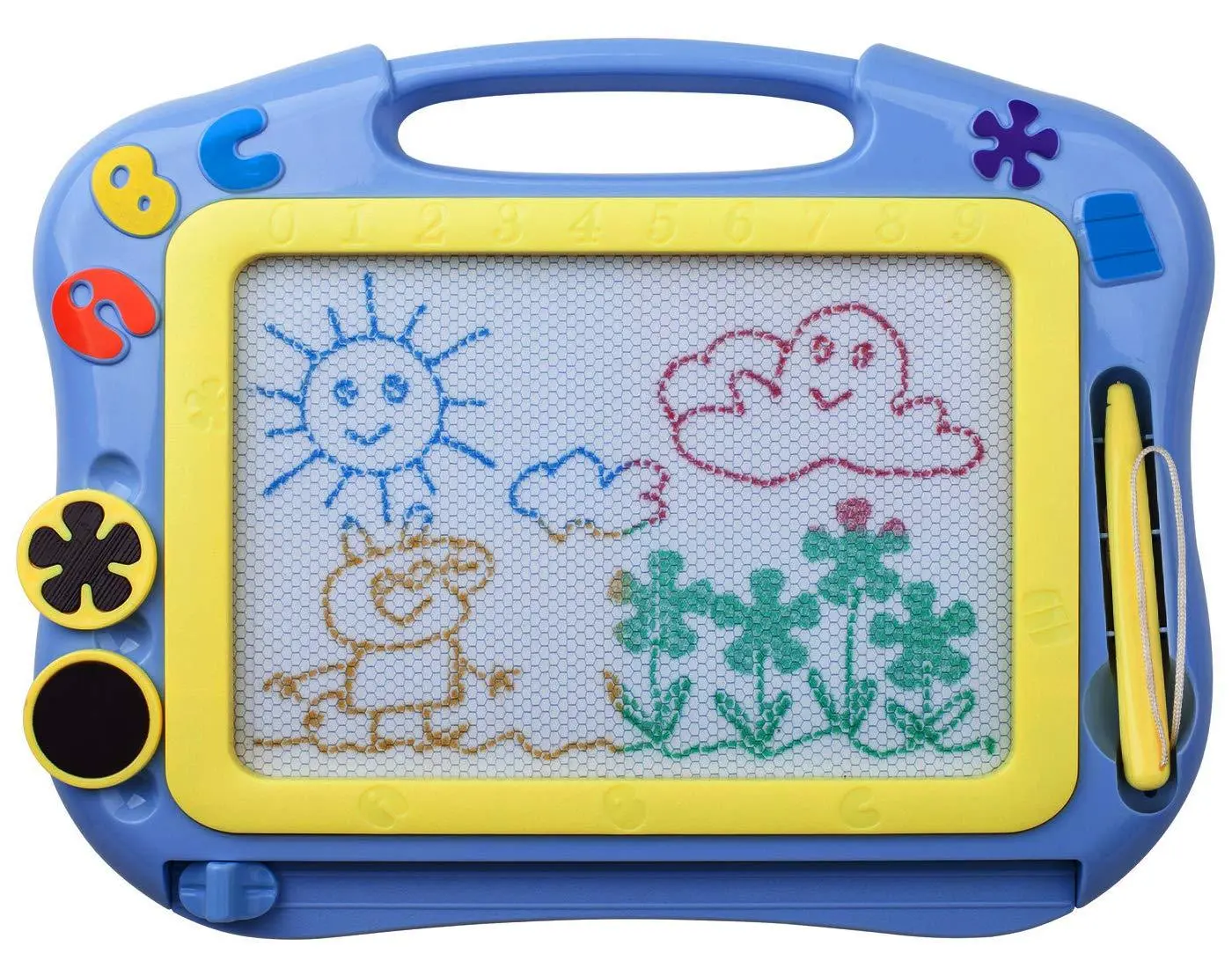

1-Bit 的存储：磁铁 (正 v.s. 反)
"持久化"可能没有想象的那么困难
- 本质上就是需要一个**"能反复改写的物理状态"**。
- 当然，前提是这个状态必须能被寻址，并且能用电路快速改写。
- 比如：磁极的方向，State = 1 (正) or 0 (反)。

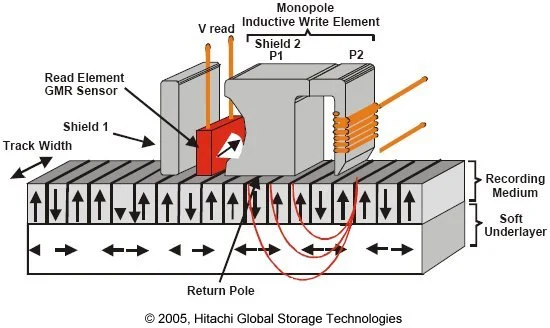

电磁感应：物理世界与虚拟世界的桥梁

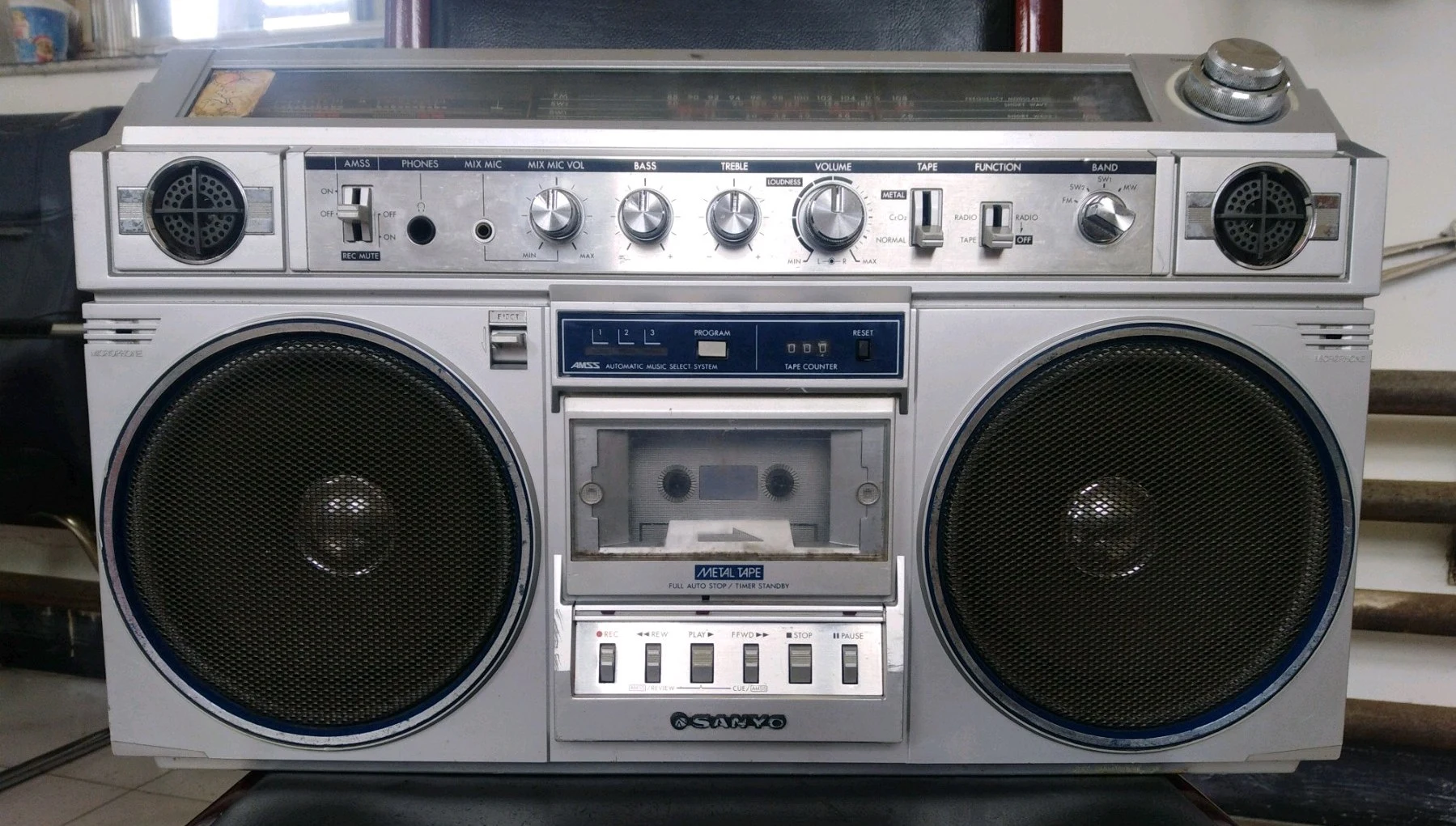

1D 存储设备：把 Bits "卷起来" (磁带，1928年)
- 在纸带（今天是塑料带）上均匀粘上铁磁性颗粒。
- 只需要一个机械部件（转动）进行一维的定位。
- 读取： 放大感应电流。
- 写入： 电磁头（电磁铁）改变磁畴的磁化方向。
密度可高，可不高
- 这是一个典型的一维存储材料。
磁带：作为存储设备的分析
- 价格低： 廉价塑料材料，几乎不涉及大规模集成电路。
- 容量高。
- 可靠性高： 适当封装后，寿命极长。
- 读写性能： 顺序读写勉强（需要花很长时间卷带定位），随机读写几乎完全不行！

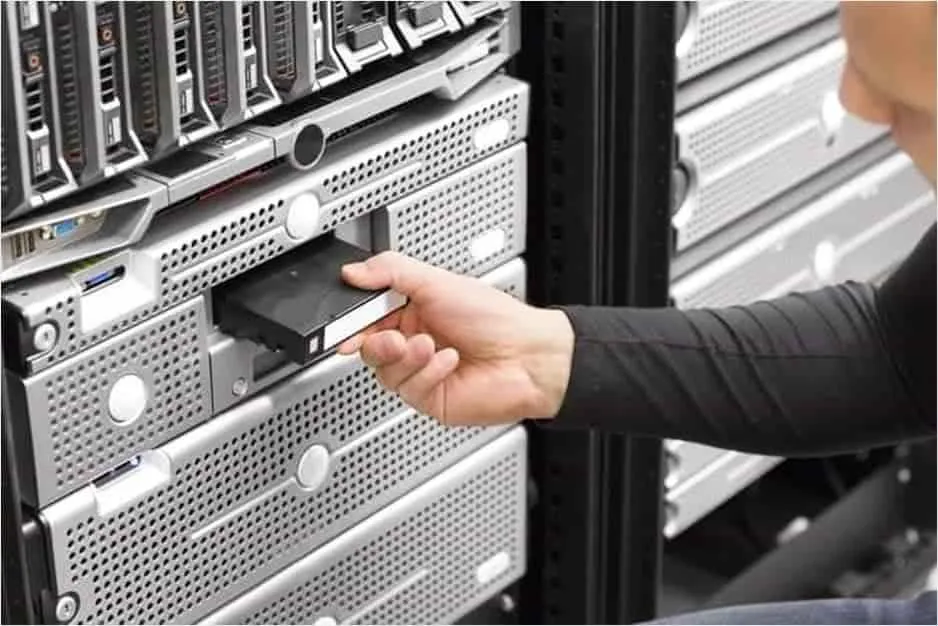

- 应用场景： 大厂机房冷数据的终极存档和备份。

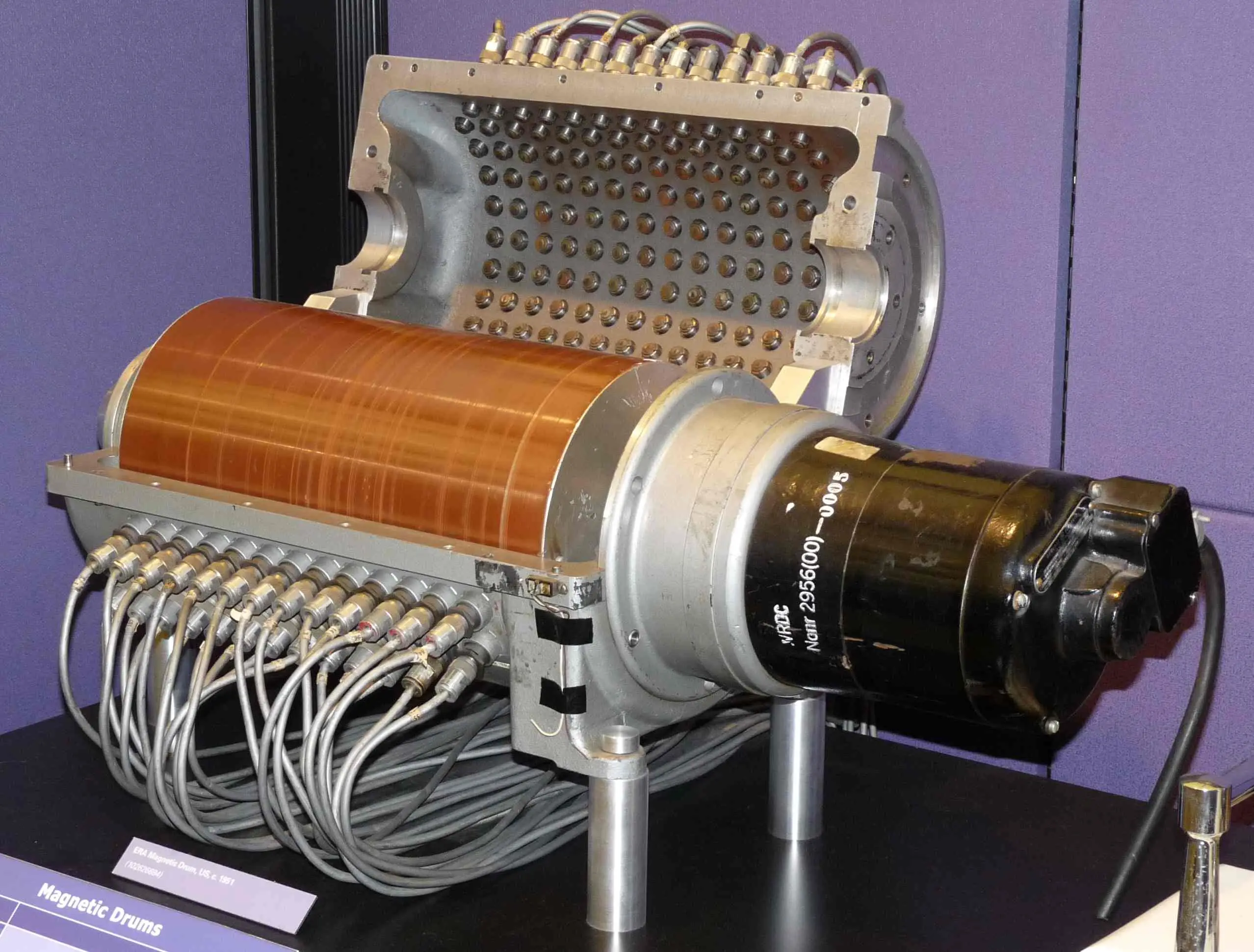

磁鼓（Magnetic Drum）
- 1D \\rightarrow 1.5D (1D x n):
- 用旋转的二维曲面存储数据（虽然无法内卷导致总容量变小）。
- 优势：读写延迟绝对不会超过旋转一个周期，随机读写速度大幅提升！

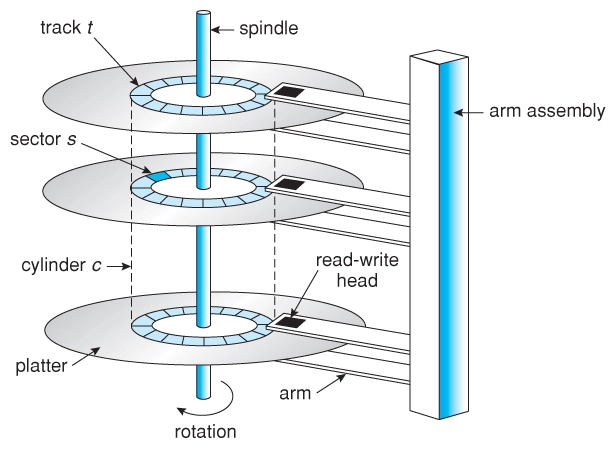

疯狂内卷：机械磁盘 (Hard Disk, 1956)
- 1.5D \\rightarrow 2.5D (2D x n):
- 既然一个盘面容量不够，那就在垂直方向上叠加无数个盘片（磁带平摊）。

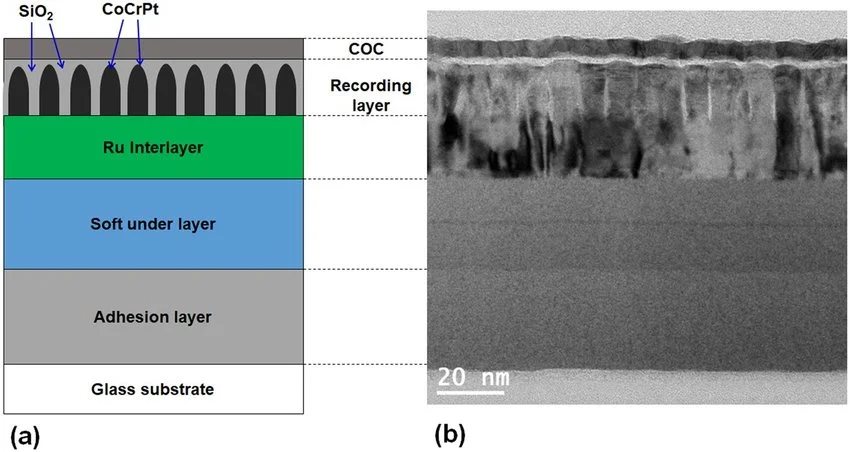

磁盘：克服各种工程挑战的工业奇迹
磁盘：作为存储设备的分析
- 价格低： 高密度、低成本。
- 容量高： 2.5D 结构，上万个磁道。
- 可靠性较高： 但里面是高速运转的机械部件，跌落或剧烈震动是致命威胁。
- 读写性能： 顺序读写较高；随机读写依然勉强（需要等待机械臂寻道）。
- 应用场景： 计算机系统长期的主力数据存储库。
磁盘：性能调优的极限
既然随机读写慢，如何想办法压榨出它的极限速度？
延迟剖析：读/写一个扇区需要经历什么？
- 寻道时间 (Seek Time): 机械读写头需要移动到对应的磁道。
- 旋转延迟 (Rotational Latency): 转轴将盘片旋转，使得读写头恰好悬停在目标扇区的上方。
- 7200 rpm \\rightarrow 每秒 120 转 \\rightarrow 平均等待半圈的旋转延迟约为 4.16ms，加上寻道通常需要 8ms 左右。
操作系统的神级缓解策略：
- 电梯调度算法 (SCAN): 把磁头想象成电梯，顺着一个方向把顺路的读写请求全部处理完再掉头，极大地减少了机械臂的折返跑。（虽在 SSD 时代已成历史尘埃）。
- 硬件级的 NCQ (Native Command Queuing, 原生指令队列): 允许硬盘内部自行对排队的指令进行优化排序。

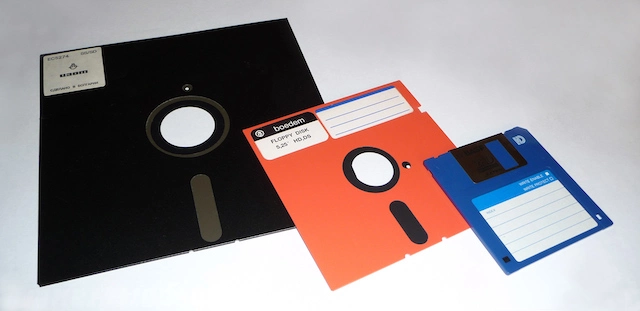

软盘（Floppy Disk）
- 把读写头和盘片分开------实现数据的物理移动！
- 计算机上装一个固定驱动器（Drive），盘片可以随时拔插带走。
- 尺寸演进：8" (1971) \\rightarrow 5.25" (1975) \\rightarrow 3.5" (1981)。
- 最初的软盘真的很"软"，外壳就是个纸壳子。后来 3.5 英寸为了可靠性做成了硬塑料壳。

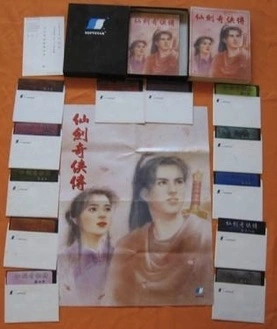

曾经那个"软件 == 软盘"的时代
早期的硬盘是冷插拔的，系统运行时绝对不能拔硬盘，否则直接报废。
但软盘的出现，让"移动数据"和"贩卖软件"成为了可能。
软盘分析：
- 价格低： 塑料片成本极低。
- 容量极低： 裸露介质，密度受限（经典的 1.44MB）。
- 可靠性极低： 防磁防尘极差，随时准备损坏。
- 读写性能： 极低。
- 应用场景： 它现在最大的作用，就是变成了 Word 和 Excel 里的"保存"图标。
1-Bit 的存储：挖坑 (坑 v.s. 平)
坑：天然容易"阅读"的数据存储
跨越千年的持久化存储方法：雕刻。
但现代工业可以挖出纳米级精度的坑。假设：挖坑表示 0，平整表示 1。
Compact Disk（CD 光盘）

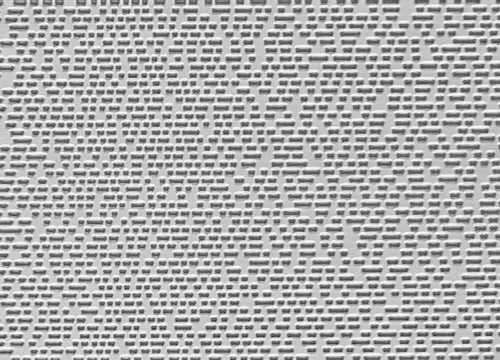

- 在反光的塑料平面上，挖出粗糙的坑。

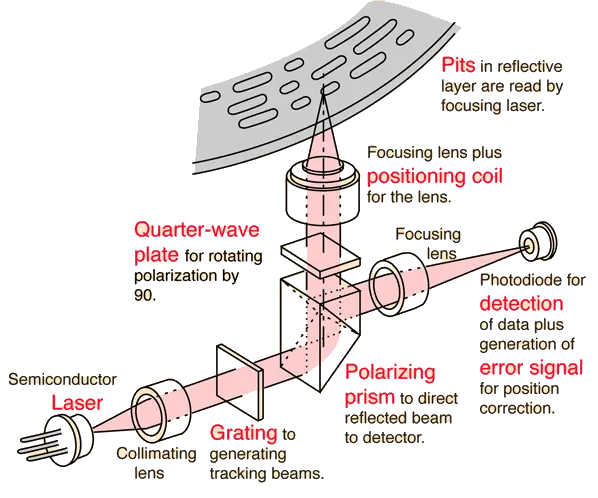

- 激光扫过表面，遇到平整面反射光线 (1)，遇到坑洼产生散射 (0)，这样就能瞬间读出海量二进制数据。
- 飞利浦与索尼的杰作：44.1kHz, 16-bit, 2 声道刚好能装下 74 分钟的贝多芬第九交响曲（约 700MB）。

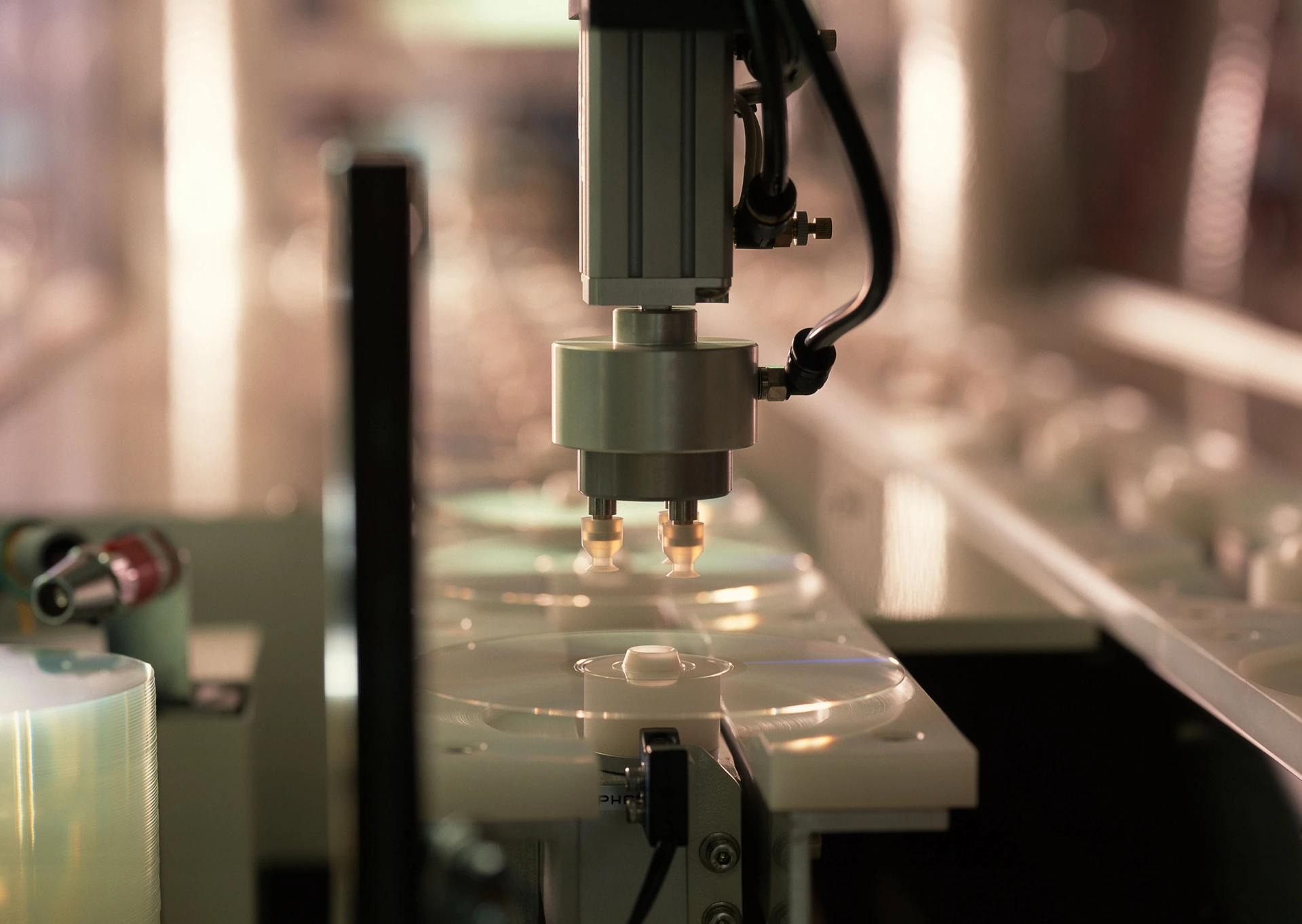

光盘最有趣的特性：极其容易低成本复制！
这在很大程度上促进了前互联网时代盗版软件和影音的疯狂传播。只要造一个母盘，剩下的只需像印章一样往下压即可。
- "压盘"后镀上反射膜。
- 工业流水线：3 秒钟就能压出一张 100GB 的蓝光光盘（相当于 33,000MB/s 的恐怖写入速度！）。
光盘：作为存储设备的分析
- 价格极低。
- 容量高（在那个年代）。
- 可靠性高： 你划伤的其实是没有数据的那一面（数据层在标签面底下），且双面不对称。
- 读写性能： 顺序读较好，随机读极低。写入极度困难（刻录机其实是在用高功率激光"烧"坏染料层，不可逆）。
- 应用场景： 统治了一个时代的数字内容实体分发。
Project Silica：回归 Rosetta Stone (石碑)
微软的黑科技：用飞秒激光在极其耐用的石英玻璃内部写入 3D 立体数据。保质期高达上万年。
1-Bit 的存储：电荷 (充电 v.s. 放电)
以上所有的物理存储都有致命缺陷：
- 磁： 存在机械部件（无法避免的毫秒级机械延迟）。
- 光： 挖坑效率极低，填坑（复写）几乎不可能。
Solid State Drive (固态驱动器)
我们真正想要的是：电子的密度，加上纯电路的光速！
- Flash Memory (闪存) 登场。
- 如何在微观电路中持久保持 1-bit？
- 在硅片里挖个"坑"（浮栅极）。
- 用高压把电子强行塞进去 = 状态 0。
- 把电子放跑 = 状态 1。

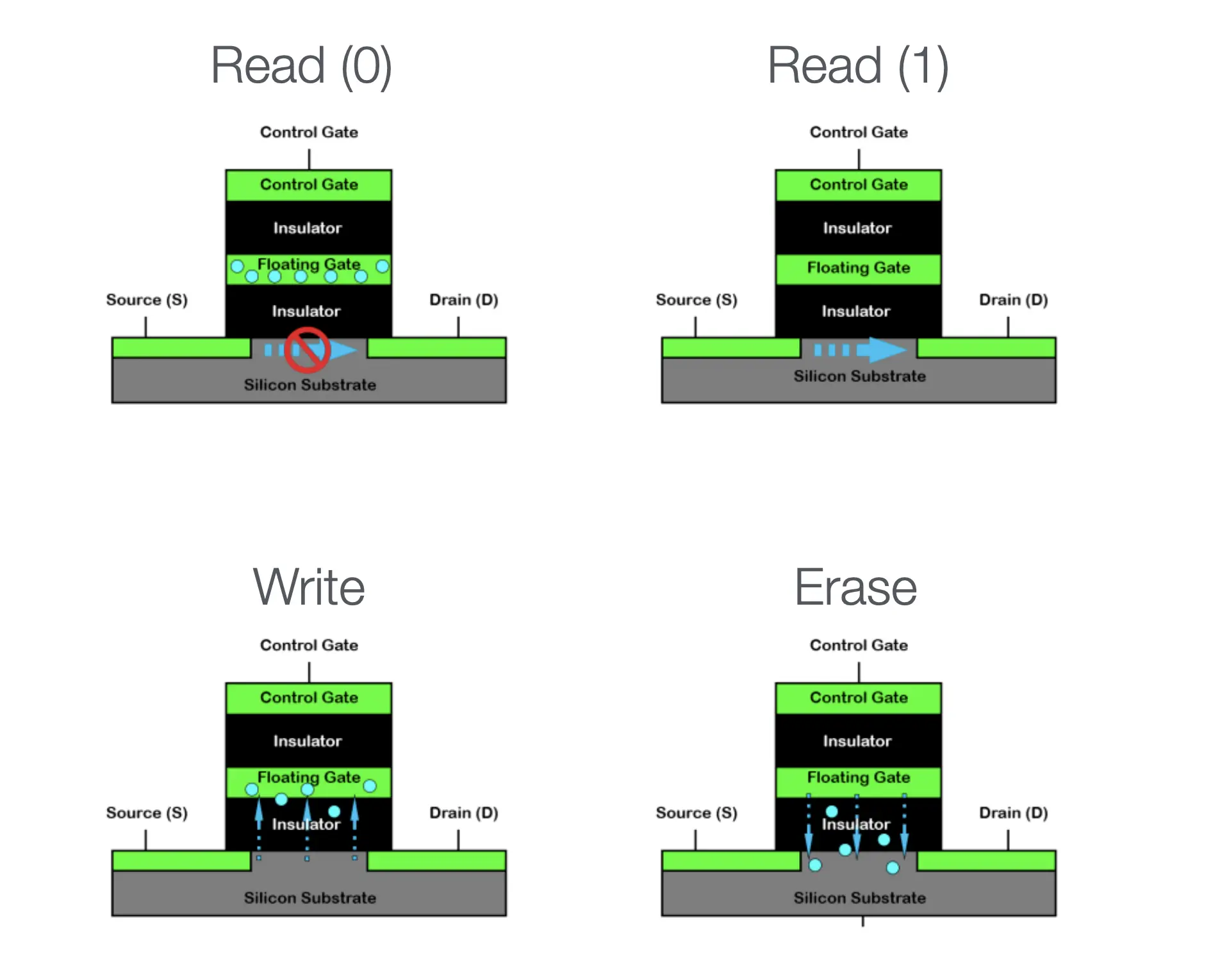

1-Bit Flash Memory 原理
闪存：近乎完美的存储介质
- 价格低： 纯大规模集成电路。
- 容量高： 目前已经可以做到 200 层以上的 3D 堆叠。
- 可靠性高： 没有机械部件，完全不怕摔。
- 读写性能极高： 天然的电路并行。
- 极为离谱的优点：容量越大，速度越快！（因为更多的芯片可以同时拉起并发读写）。
Jim Gray (图灵奖得主, 2006):
"Tape is Dead, Disk is Tape, Flash is Disk, RAM Locality is King."
(磁带已死，磁盘沦为磁带，闪存成为磁盘，内存局部性才是王道。)

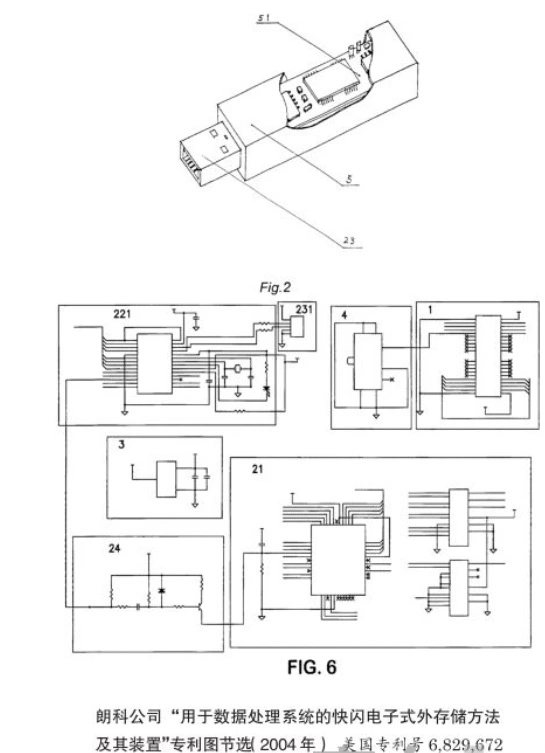

开启"优盘"时代
但是！Flash Memory 会面临"物理磨损" (Wear Out)
- 闪存的"放电 (Erase)"做不到 100% 把电子全清干净。
- 当同一个单元被擦写数千/数万次以后，由于绝缘层的损毁，它就像漏水一样，永远呈现"充电"状态了。这就是 Dead cell。
- 听到这里有没有觉得有点害怕？如果操作系统还像操作磁盘那样，频繁在同一个位置更新系统日志，你的 U 盘不出一天就会直接暴毙报废！
终极答案：软件定义磁盘 (FTL)
你的 SSD、优盘，甚至是小小的 TF 卡里，其实都藏了一台完整的计算机系统 (SoC)！
- FTL (Flash Translation Layer - 闪存转换层):
- 固态硬盘主控芯片里运行的一套"微型操作系统"。
- Wear Leveling (磨损均衡): 当你以为你在覆写 0x01 地址时，FTL 其实偷偷在物理颗粒上找了一块全新的干净区域写下数据，然后悄悄修改了内部的映射表。它用极其复杂的软件算法，保证了整块硬盘的物理磨损是极其均匀的。
Flash Disk 和 NAND Flash 的参差

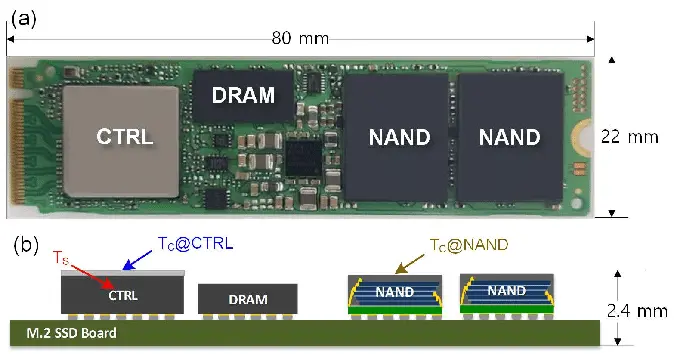

U盘、SD卡、高端 SSD 本质都是 NAND Flash，但软件/硬件系统的复杂程度天差地别：
- 高端 SSD: 拥有强大的多核 CPU 控制器、板载 DRAM 缓存、Store Buffer 以及极其聪明的 FTL 固件。正常使用可以达到上千年的寿命。
- 廉价 U 盘 / SD 卡: 为了省钱，控制器极度简陋，甚至没有正规的损耗均衡。高频读写分分钟暴毙。
极客警示：一定不要买过度便宜的 U 盘保存重要数据！
- 还记得什么是"设备"吗？设备只是一个对外通信的接口。

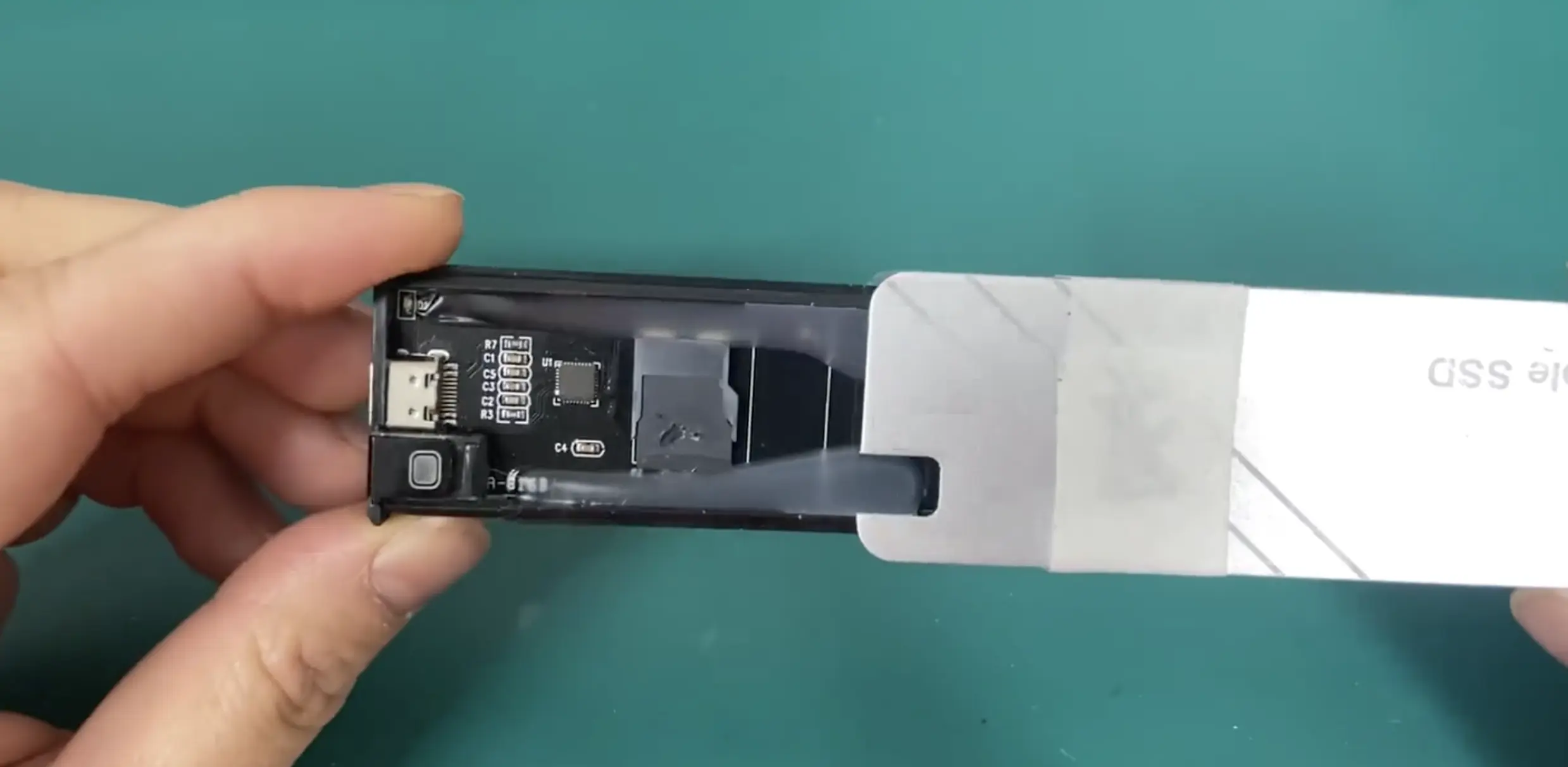

- 设备是完全可以被"伪造"的！ 它可以假装自己是金士顿，它更可以向操作系统谎报自己有 1TB 容量（实际只有 8GB 物理芯片）。
- 当你写入超过 8GB 的数据时，黑心主控会直接把数据丢进黑洞，依然向操作系统返回
Write Success！
学了《操作系统》底层的 FTL 原理，你完全可以自己刷写主控固件去当扩容奸商。但这挣钱的途径已经被写在了《刑法》第一百四十条里。
存储设备在操作系统中的抽象
从 1-Bit 到 1-TB 的代价
要实现对 TB 级海量数据的精确定位寻址，硬件代价是巨大的（磁盘需要扇区头，电路需要行/列选通信号线）。
解决之道：按块访问 (Block Devices)
- 不再允许按 Byte 寻址，读写的最小物理单位被强制设定为 Block（块，通常为 512B 或 4KB）。
- 一整个块共享同一份 metadata（纠错码 ECC 等），极大地节省了硬件开销。
- 所以在 Linux 中，硬盘被称为
Block devices（如ls -l /dev/sd*中第一列的b）。
块设备抽象的代价：读写放大 (Write Amplifications)
- 这种"只能按块操作"的底层限制导致了读写放大。
- 如果你只想修改文件里的 1 个字节？对不起，底层硬件必须把这 1 个字节所在的整个 4KB 块全部读入内存，修改那 1 个字节，然后再把这 4KB 完整写回硬盘！
- 这也意味着，文件系统的软件设计者，必须在代码层面深深地感知到底层"块"的存在。
Linux Bio 子系统 (Spicy 🌶️)

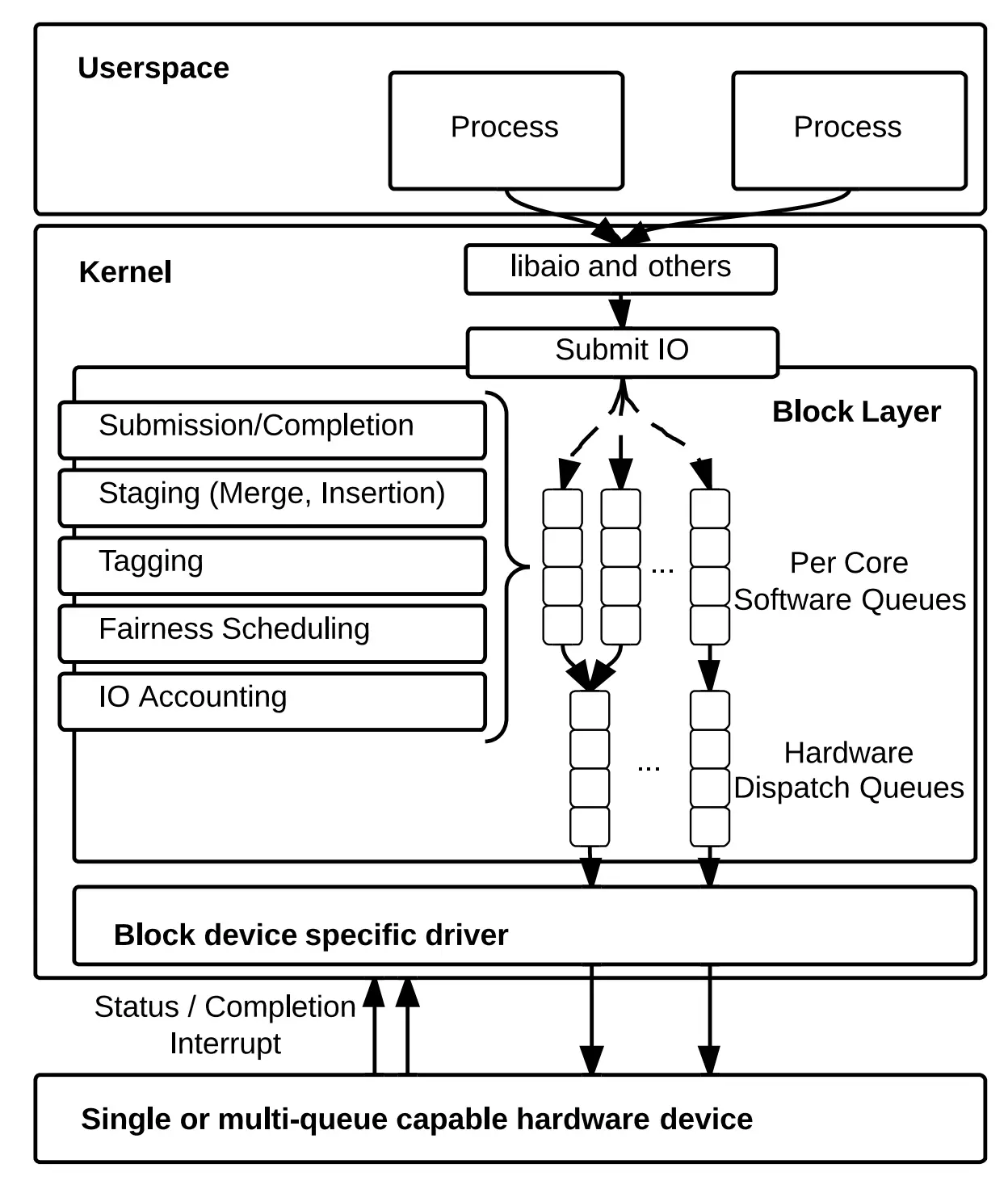

面对成百上千个杂乱的读写请求，操作系统内核（Bio + Driver）是如何在底层进行调度的？
- Request/response 接口: 上层应用任意乱丢请求。
- Multi-queue block I/O queuing: 内核通过多队列技术，把请求打散、重排、合并。
核心数据结构（你可以通过让 AI 阅读这些 Linux 内核源码感受极客之美）：
struct requeststruct biostruct bvec_iter(真正的 I/O vector，记录扇区号)
总结
Take-away messages:
无论是高贵的内存还是持久存储，最终在底层胜出的依然是电（电荷）------它的密度和光速般的传输是其他机械/光学介质绝对难以比拟的。
但 NAND Flash 也是有妥协的，巨大的"写入寿命"缺陷曾让它备受质疑。幸运的是，人类的工业界敢于试制这样跨时代的半导体产品，用强大的软件层（FTL）硬生生弥补了硬件的短板，让 SSD 终究在争议中成为了今天存储的绝对主角。
如果未来有一天，比 Flash 更快、且永不磨损的 Non-volatile Memory (非易失性内存，如 3D XPoint) 彻底普及，我们的计算机底层架构是否又会发生翻天覆地的洗牌？
强烈建议大家在 AI 的帮助下阅读经典的 Coding for SSDs 系列文章。海量的底层阅读，将帮助你建立起极其硬核的"计算机科学世界观"。
