三菱 (Mitsubishi) 机床 设置查看 IP 地址

一、操作说明

使用机床采集网关采集机床数据前,需要先查看、设置机床 IP 地址与端口号;网关填写对应机床 IP、端口,并选择匹配机床系统后,即可采集机床数据。 操作提示:IP 查看 / 修改完成后,可使用电脑 ping 机床 IP,验证网络通讯是否正常。

二、通用操作步骤

  1. 点击机床操作面板右上角【维护】按键;
  2. 在页面左下角切换页面,找到【以太网参数】/【基本公用 PRM】界面;
  3. 定位参数 1926 Global IP address,该参数即为机床全局 IP 地址。

三、界面参数图解

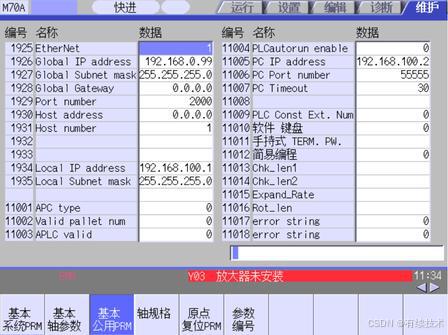

界面 1(M70A 系统 基本公用 PRM 界面)

关键以太网参数对照表:

表格

参数编号 参数名称 含义
1925 EtherNet 以太网功能开关
1926 Global IP address 机床全局 IP 地址
1927 Global Subnet mask 全局子网掩码
1928 Global Gateway 全局网关地址
1929 Port number 通讯端口号(默认 2000)
1934 Local IP address 本地 IP 地址
1935 Local Subnet mask 本地子网掩码
11005 PC IP address 上位机电脑 IP
11006 PC Port number 上位机端口(默认 55555)

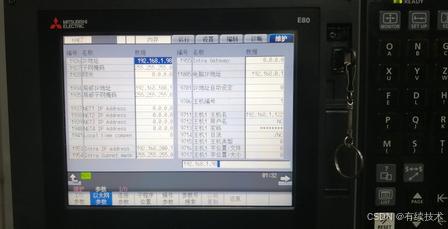

界面 2(E80 系统 以太网参数界面)

E80 系统以太网核心参数: 1920:IP 地址 1921:子网掩码 1924:局部 IP 地址 1925:局部子网掩码 1933:intra IP 地址 1934:intra 子网掩码 9701:IP 地址自动设定 9711~9717:主机组配置参数

四、重要注意事项

机床 IP 地址修改完成后,必须重启机床系统,修改后的 IP 参数才能正式生效。
