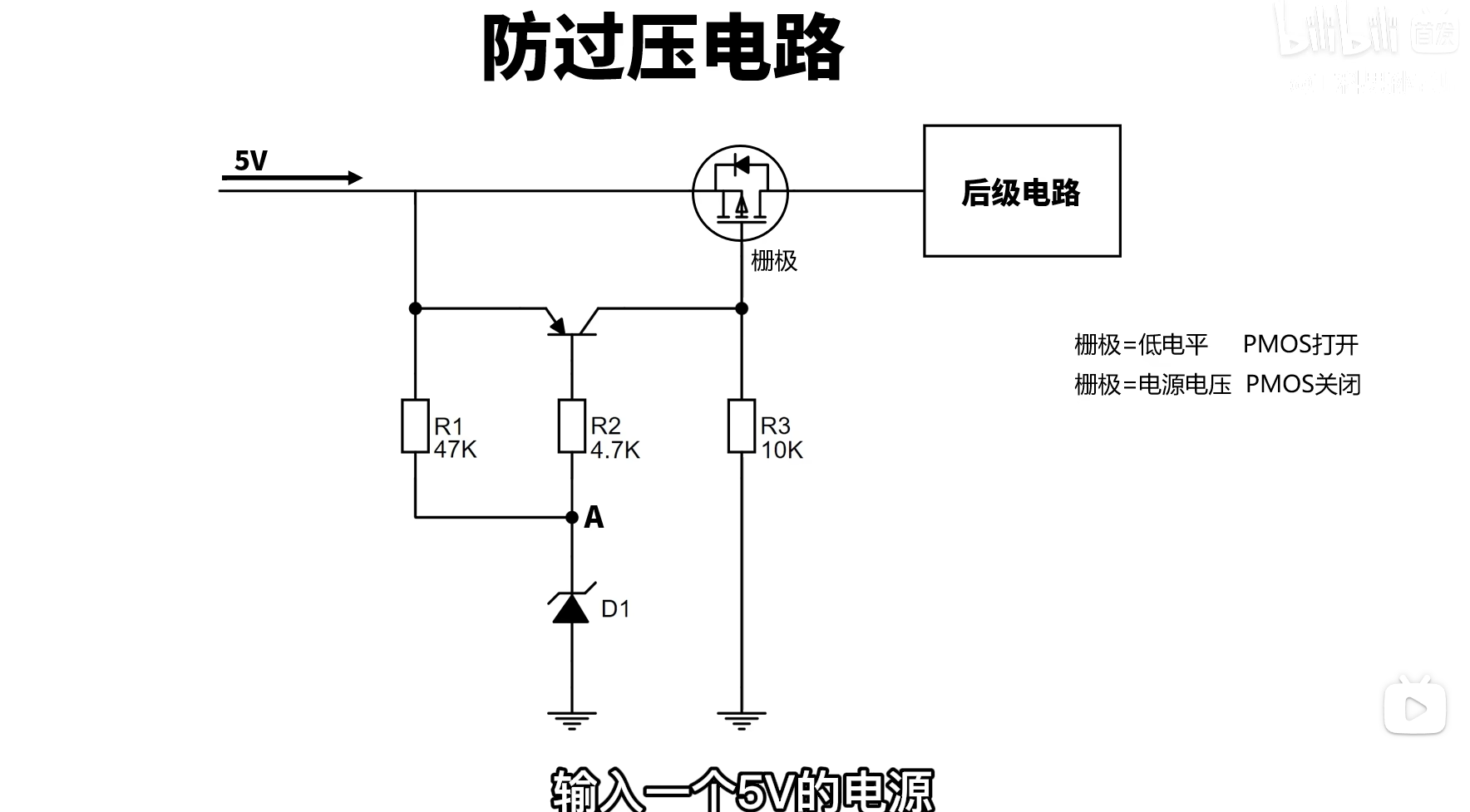

防过压电路

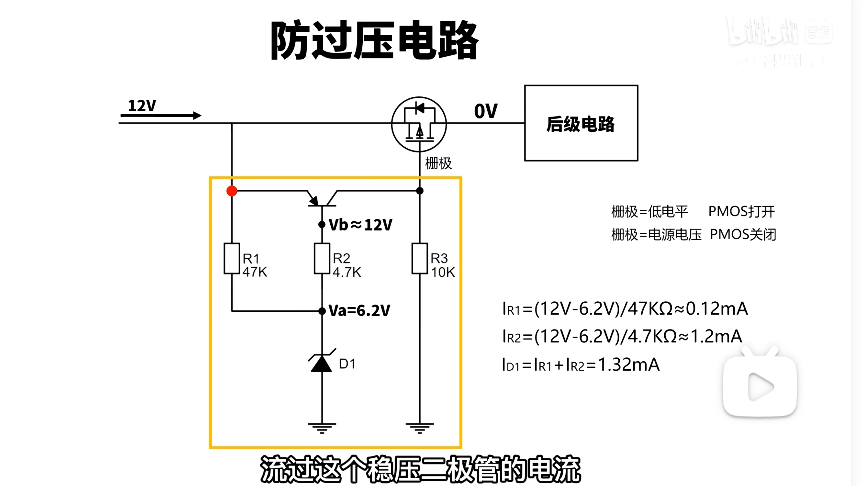

稳压二极管为6.2V稳压,只有大于6.2V时才会反向击穿

核心判断依据:Vbe (基极-发射极电压)

NPN型三极管导通的必要条件是:基极电压 (Vb) 必须比发射极电压 (Ve) 高出约 0.7V(即 Vbe > 0.7V)。

在这个电路中:

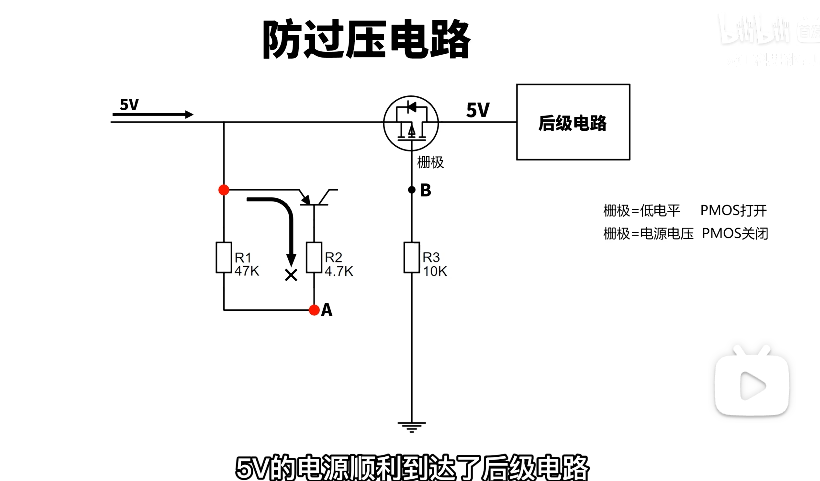

  • 发射极 (Ve) :直接连接到5V输入端(左侧红点)。所以 Ve = 5V。
  • 基极 (Vb):连接到A点(右侧红点)。

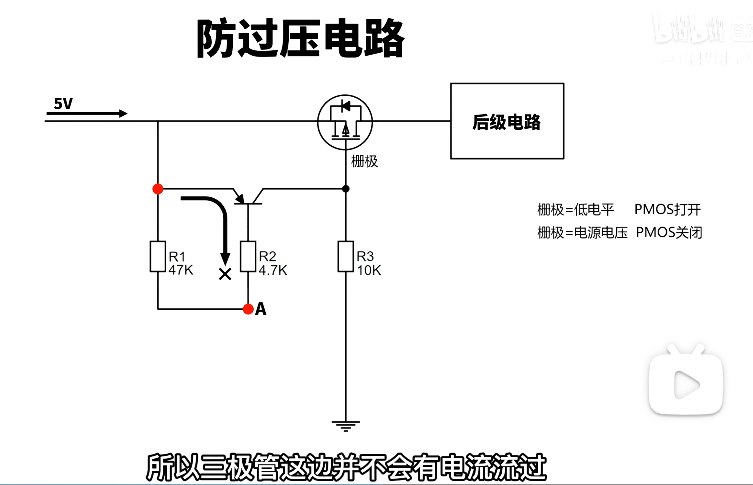

三极管确实是电流驱动器件 。它的导通与否,本质上是由基极电流(Ib)决定的。但这里的关键在于:没有电压差,就没有电流。

为什么"电压相同"会导致"无电流"?

根据欧姆定律和半导体物理特性:

  • 电流产生的前提:电流要流过两个点之间,这两点之间必须存在电位差(电压)。如果两点电压完全相等(例如都是5V),它们之间的电势差为0V,自然不会有电流流动。
  • 三极管的开启门槛 :对于硅NPN三极管,要让它导通(产生基极电流 Ib),基极(B)的电位必须比发射极(E)高出约 0.7V。这个0.7V是克服PN结内建电场所需的"门槛电压"。

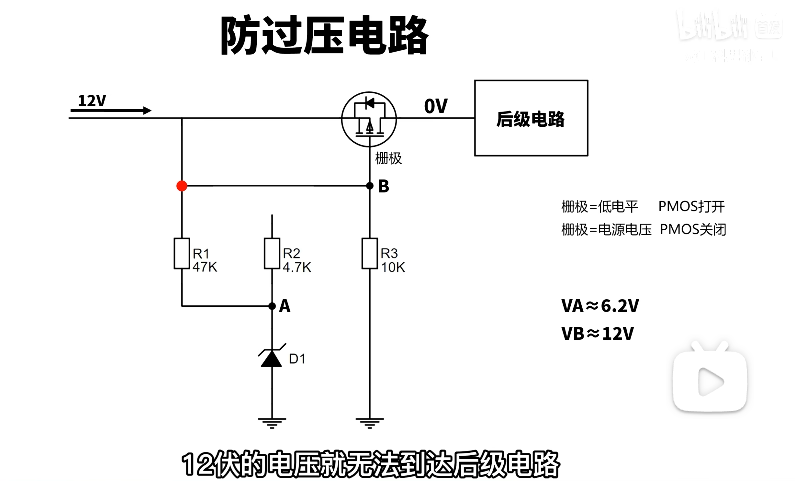

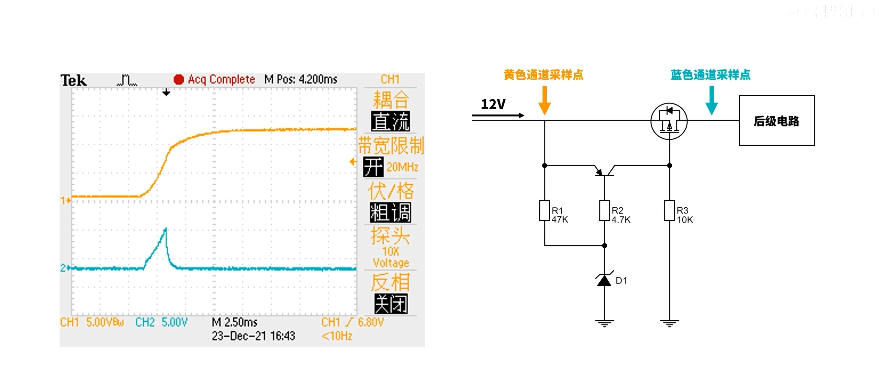

输入到达6.2V前三极管截止,mos管导通,输入怎么变后级输出就怎么变;超过峰值点后三极管导通,mos管截止自然后级电压就下来了。不过关于峰值点,输入到达6.2V后还需要继续增大,至少要再加上三极管发射结的导通电压,姑且计为0.6V;R2上虽然也有压降但可以忽略不计,这样考虑的话峰值点应该在6.8-6.9V
