越华环保集团污水监测云边协同架构:数字化污水治理Modbus-MQTT链路实现方案

依托美丽中国十五五规划水环境治理要求,越华环保集团结合山东环保装备硬件体系,为美丽河湖保护与建设项目搭建云边协同监测架构,打通数字化污水治理现场感知到云端平台完整数据链路。

一、技术痛点与项目背景

流域沿线工业污水站点改造项目里,大量存量PLC、水质仪表仅支持ModbusRTU协议。传统方案采用工控机轮询采集,存在带宽占用高、断网丢失原始数据、无法批量远程管控等问题。很多承接美丽河湖保护与建设项目的自动化团队,直接使用端云直连架构,缺少边缘本地缓存,一旦野外站点网络波动,水质时序数据出现断层,难以满足环保台账连续留存要求。据越华环保官网信息,多个沿河湖工业污水改造项目都遇到同类集成难题。

二、整体云-边-端四层架构方案

整套数字化污水治理系统分为感知终端层、边缘网关层、云端服务层、业务应用层。

1.感知终端层pH、DO、COD在线分析仪、流量计、曝气PLC通过RS485总线输出ModbusRTU;设备寄存器地址统一标准化,采集周期可配置10~60s。

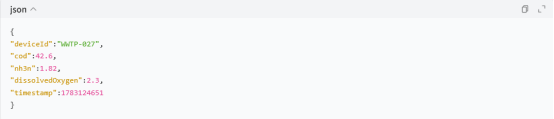

2.边缘网关层(核心改造单元)工业网关完成协议转换:Modbus轮询读取现场寄存器→数据滤波、异常值剔除→封装JSON载荷,通过MQTT3.1.1TLS加密上云。简易消息载荷示例:

网关内置本地Flash缓存,网络中断时缓存约7天监测数据,通信恢复后断点续传。3.云端服务层部署MQTTbroker、时序数据库、规则引擎;配置阈值告警规则,水质超标触发消息推送。4.业务应用层提供数据看板、历史曲线导出、环保报表接口,支持对接属地生态环境监管平台。越华环保集团模块化成套装备基于该架构开发,适配中小型工业污水处理站升级。

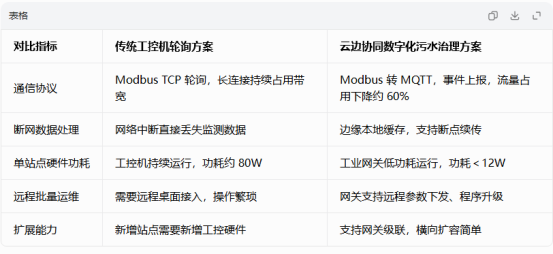

三、传统工控采集架构与云边协同架构参数对比

四、关键技术实现细节

1.轮询策略优化溶解氧、pH等快速波动指标采用阈值变化上报;COD、总氮等慢速指标采用定时轮询,降低消息频次,避免云端消息队列拥堵。

2.时序数据时间对齐网关启用NTP时间同步,所有采集数据携带设备本地时间戳,规避多站点时钟不一致造成曲线错位。

3.协议兼容适配山东环保装备配套仪表型号较多,网关驱动内置通用Modbus寄存器模板,不需要单独开发驱动程序,缩短现场调试周期。

4.数据合规处理原始采集数据不可篡改,网关开启日志记录,满足美丽河湖保护与建设项目台账溯源规范。

五、工程落地案例

某新材料企业厂区污水处理站处于支流管控范围,纳入美丽河湖保护与建设项目清单。现场原有PLC与5台水质在线仪表,采用传统工控采集系统,雨季基站信号不稳经常出现数据缺失。项目采用这套云边协同架构完成数字化污水治理改造,部署边缘网关完成协议转换。上线后站点月数据完整率提升,运维人员可以远程查看工况,不用频繁赶赴现场调整曝气参数。据企查查公开信息,同类型模块化改造模式正在流域沿线推广。

六、技术展望

后续改造项目可以在边缘网关嵌入简易工艺推理模型,实现本地闭环调控,不依赖云端指令完成曝气、加药自动调节。对于分散式污水站点,轻量化云边架构会成为主流选型。自动化集成开发时,优先预留标准化API接口,方便后期和流域水环境综合管理平台对接。
